1 EKX 410/513/515k/ Käyttöohjeet s EKX 410 EKX

2 Johdanto Trukkien turvallinen käsittely vaatii tietoja, jotka löytyvät tästä käyttöohjeesta. Tiedot on esitetty lyhyessä, selkeässä muodossa. Luvut on merkitty kirjaimin. Jokaisen luvun sivunumerointi alkaa numerosta 1. Sivut on merkitty luvun kirjaimella ja sivunumerolla. Esimerkki: Sivu B 2 on luvun B toinen sivu. Tässä käyttöohjeessa on kuvattu erilaisia ajoneuvotyyppejä. Ajoneuvon käytössä ja huoltotöissä on kiinnitettävä huomiota siihen, että noudatetaan oikeaa ajoneuvotyyppiä vastaavaa kuvausta. F Z t o Turvaohjeet ja tärkeät selitykset on merkitty seuraavin symbolein: Turvaohjeiden edessä, joita on noudatettava henkilövahinkojen välttämiseksi. Ohjeiden edessä, joita on noudatettava aineellisten vahinkojen välttämiseksi. Ohjeiden ja selitysten edessä. Tarkoittaa vakiovarustusta. Tarkoittaa lisävarustusta. Kehitämme laitteitamme jatkuvasti. Sen vuoksi pidätämme oikeuden muoto-, varustus- ja tekniikkamuutoksiin. Tämän käyttöohjeen sisällön perusteella ei näin ollen voida vaatia tiettyjä laiteominaisuuksia. Tekijänoikeus Tämän käyttöohjeen tekijänoikeus säilyy JUNGHEINRICH AG:llä. Jungheinrich Aktiengesellschaft Am Stadtrand Hamburg - SAKSA Puhelin: +49 (0) 40/ FIN

3 0108.FIN

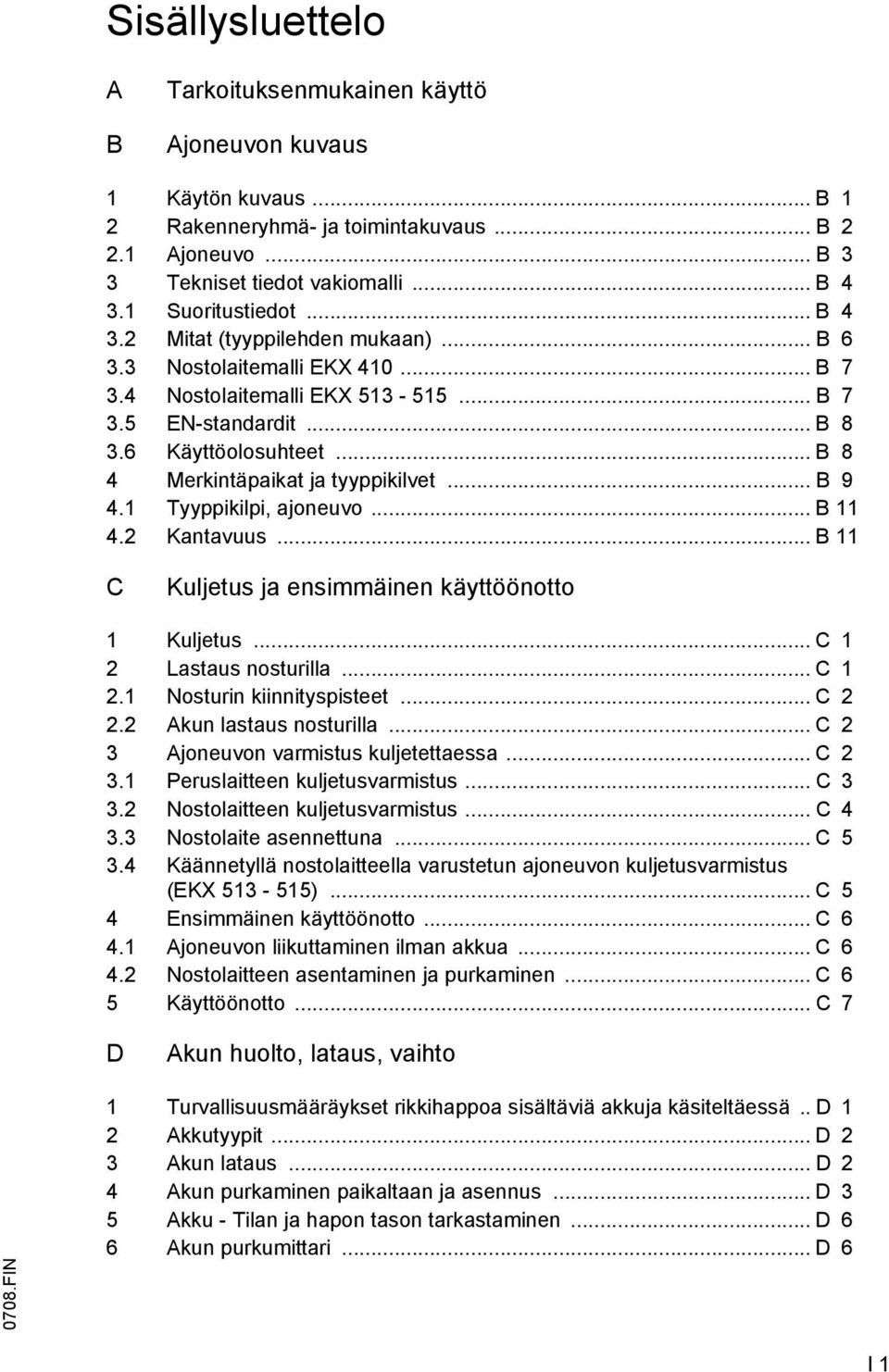

4 Sisällysluettelo A B Tarkoituksenmukainen käyttö Ajoneuvon kuvaus 1 Käytön kuvaus... B 1 2 Rakenneryhmä- ja toimintakuvaus... B Ajoneuvo... B 3 3 Tekniset tiedot vakiomalli... B Suoritustiedot... B itat (tyyppilehden mukaan)... B Nostolaitemalli EKX B Nostolaitemalli EKX B EN-standardit... B Käyttöolosuhteet... B 8 4 erkintäpaikat ja tyyppikilvet... B Tyyppikilpi, ajoneuvo... B Kantavuus... B 11 C Kuljetus ja ensimmäinen käyttöönotto 1 Kuljetus... C 1 2 Lastaus nosturilla... C Nosturin kiinnityspisteet... C Akun lastaus nosturilla... C 2 3 Ajoneuvon varmistus kuljetettaessa... C Peruslaitteen kuljetusvarmistus... C Nostolaitteen kuljetusvarmistus... C Nostolaite asennettuna... C Käännetyllä nostolaitteella varustetun ajoneuvon kuljetusvarmistus (EKX )... C 5 4 Ensimmäinen käyttöönotto... C Ajoneuvon liikuttaminen ilman akkua... C Nostolaitteen asentaminen ja purkaminen... C 6 5 Käyttöönotto... C 7 D Akun huolto, lataus, vaihto 0708.FIN 1 Turvallisuusmääräykset rikkihappoa sisältäviä akkuja käsiteltäessä.. D 1 2 Akkutyypit... D 2 3 Akun lataus... D 2 4 Akun purkaminen paikaltaan ja asennus... D 3 5 Akku - Tilan ja hapon tason tarkastaminen... D 6 6 Akun purkumittari... D 6 I 1

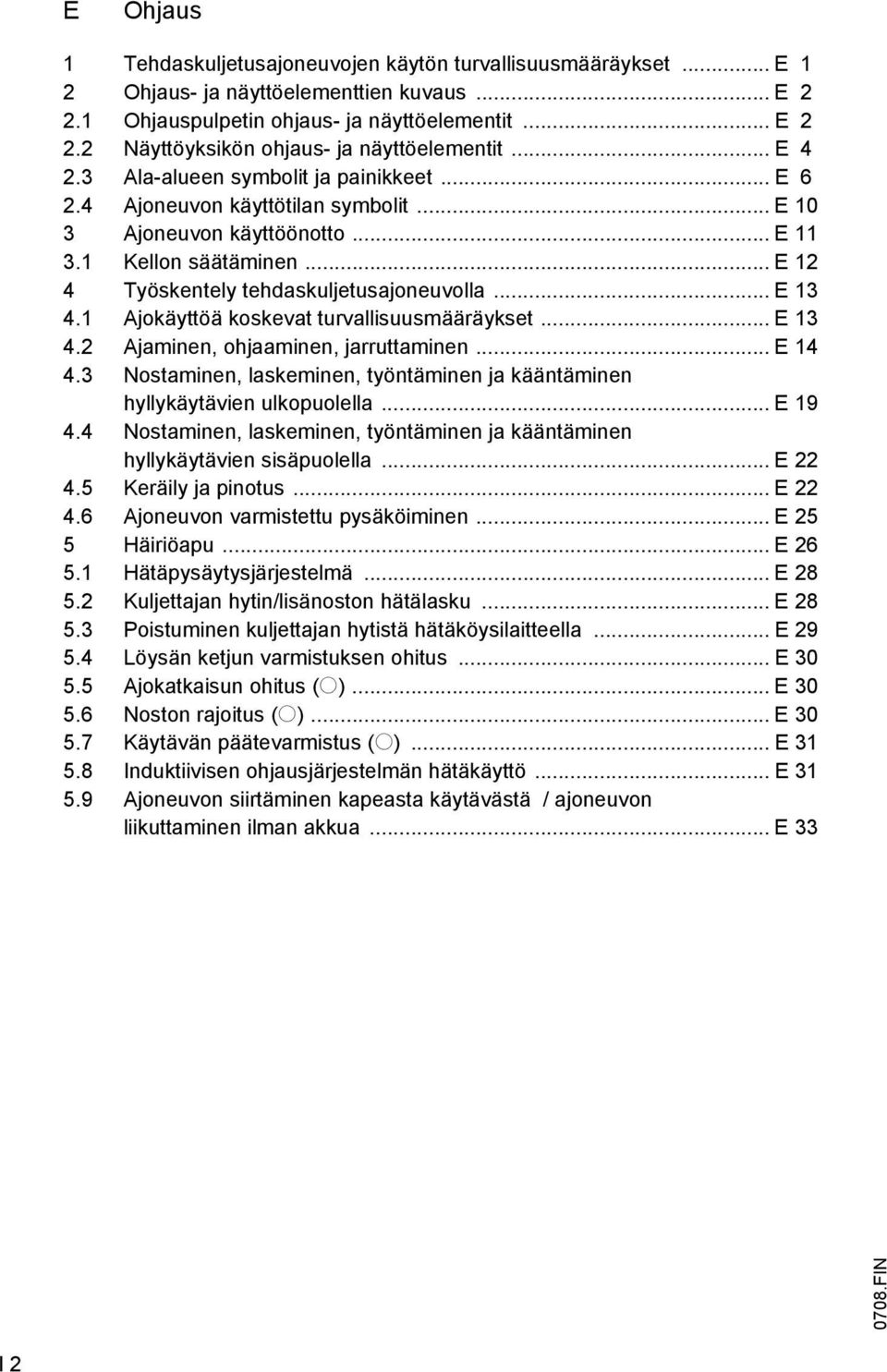

5 E Ohjaus 1 Tehdaskuljetusajoneuvojen käytön turvallisuusmääräykset... E 1 2 Ohjaus- ja näyttöelementtien kuvaus... E Ohjauspulpetin ohjaus- ja näyttöelementit... E Näyttöyksikön ohjaus- ja näyttöelementit... E Ala-alueen symbolit ja painikkeet... E Ajoneuvon käyttötilan symbolit... E 10 3 Ajoneuvon käyttöönotto... E Kellon säätäminen... E 12 4 Työskentely tehdaskuljetusajoneuvolla... E Ajokäyttöä koskevat turvallisuusmääräykset... E Ajaminen, ohjaaminen, jarruttaminen... E Nostaminen, laskeminen, työntäminen ja kääntäminen hyllykäytävien ulkopuolella... E Nostaminen, laskeminen, työntäminen ja kääntäminen hyllykäytävien sisäpuolella... E Keräily ja pinotus... E Ajoneuvon varmistettu pysäköiminen... E 25 5 Häiriöapu... E Hätäpysäytysjärjestelmä... E Kuljettajan hytin/lisänoston hätälasku... E Poistuminen kuljettajan hytistä hätäköysilaitteella... E Löysän ketjun varmistuksen ohitus... E Ajokatkaisun ohitus (o)... E Noston rajoitus (o)... E Käytävän päätevarmistus (o)... E Induktiivisen ohjausjärjestelmän hätäkäyttö... E Ajoneuvon siirtäminen kapeasta käytävästä / ajoneuvon liikuttaminen ilman akkua... E FIN I 2

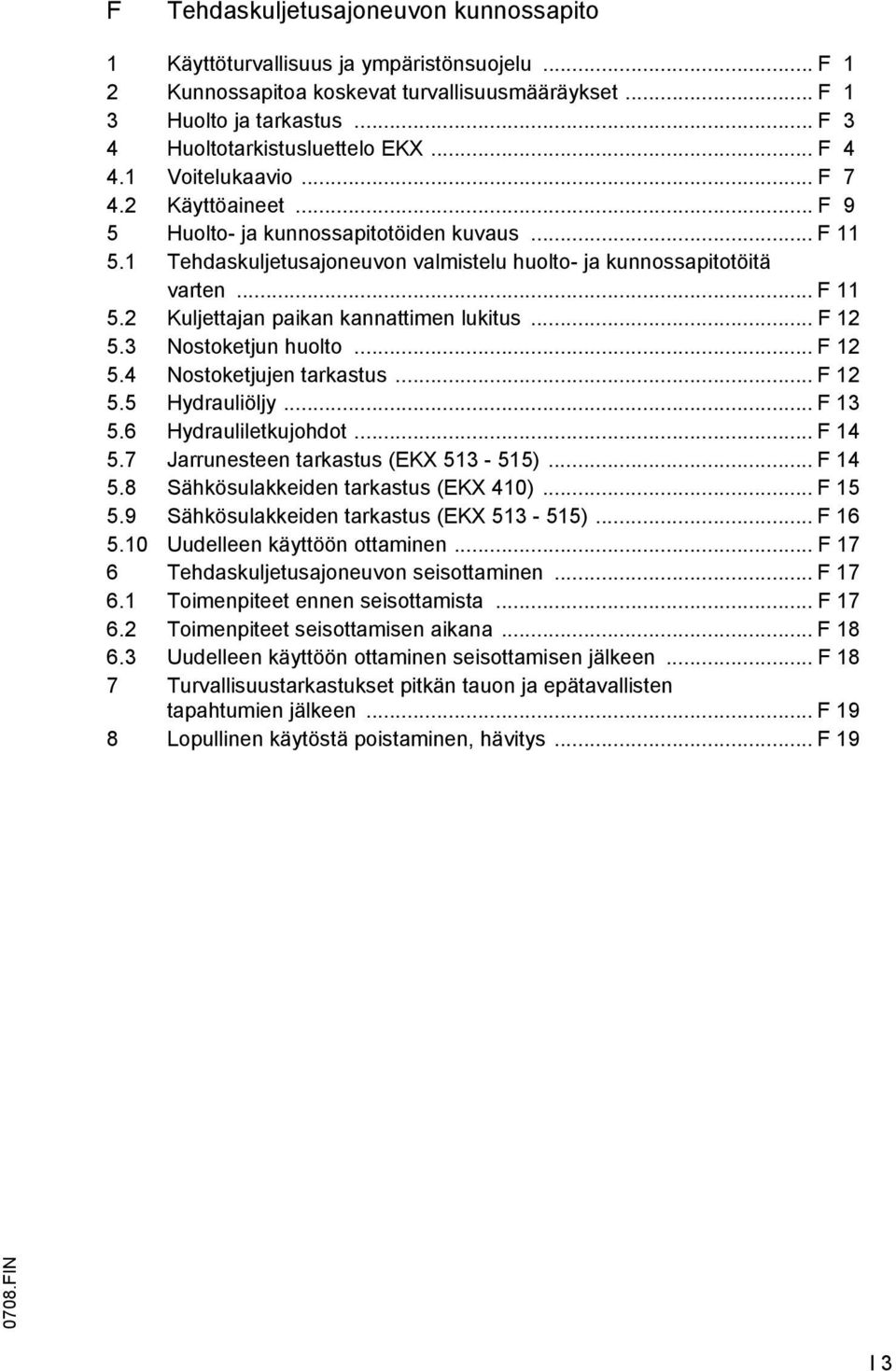

6 F Tehdaskuljetusajoneuvon kunnossapito 1 Käyttöturvallisuus ja ympäristönsuojelu... F 1 2 Kunnossapitoa koskevat turvallisuusmääräykset... F 1 3 Huolto ja tarkastus... F 3 4 Huoltotarkistusluettelo EKX... F Voitelukaavio... F Käyttöaineet... F 9 5 Huolto- ja kunnossapitotöiden kuvaus... F Tehdaskuljetusajoneuvon valmistelu huolto- ja kunnossapitotöitä varten... F Kuljettajan paikan kannattimen lukitus... F Nostoketjun huolto... F Nostoketjujen tarkastus... F Hydrauliöljy... F Hydrauliletkujohdot... F Jarrunesteen tarkastus (EKX )... F Sähkösulakkeiden tarkastus (EKX 410)... F Sähkösulakkeiden tarkastus (EKX )... F Uudelleen käyttöön ottaminen... F 17 6 Tehdaskuljetusajoneuvon seisottaminen... F Toimenpiteet ennen seisottamista... F Toimenpiteet seisottamisen aikana... F Uudelleen käyttöön ottaminen seisottamisen jälkeen... F 18 7 Turvallisuustarkastukset pitkän tauon ja epätavallisten tapahtumien jälkeen... F 19 8 Lopullinen käytöstä poistaminen, hävitys... F FIN I 3

7 I FIN

8 Liite JH-ajoakun käyttöohje Z Tämä käyttöohje koskee vain Jungheinrich-merkkisiä akkutyyppejä. Käytettäessä muita merkkejä on huomioitava valmistajan käyttöohjeet FIN 1

9 FIN

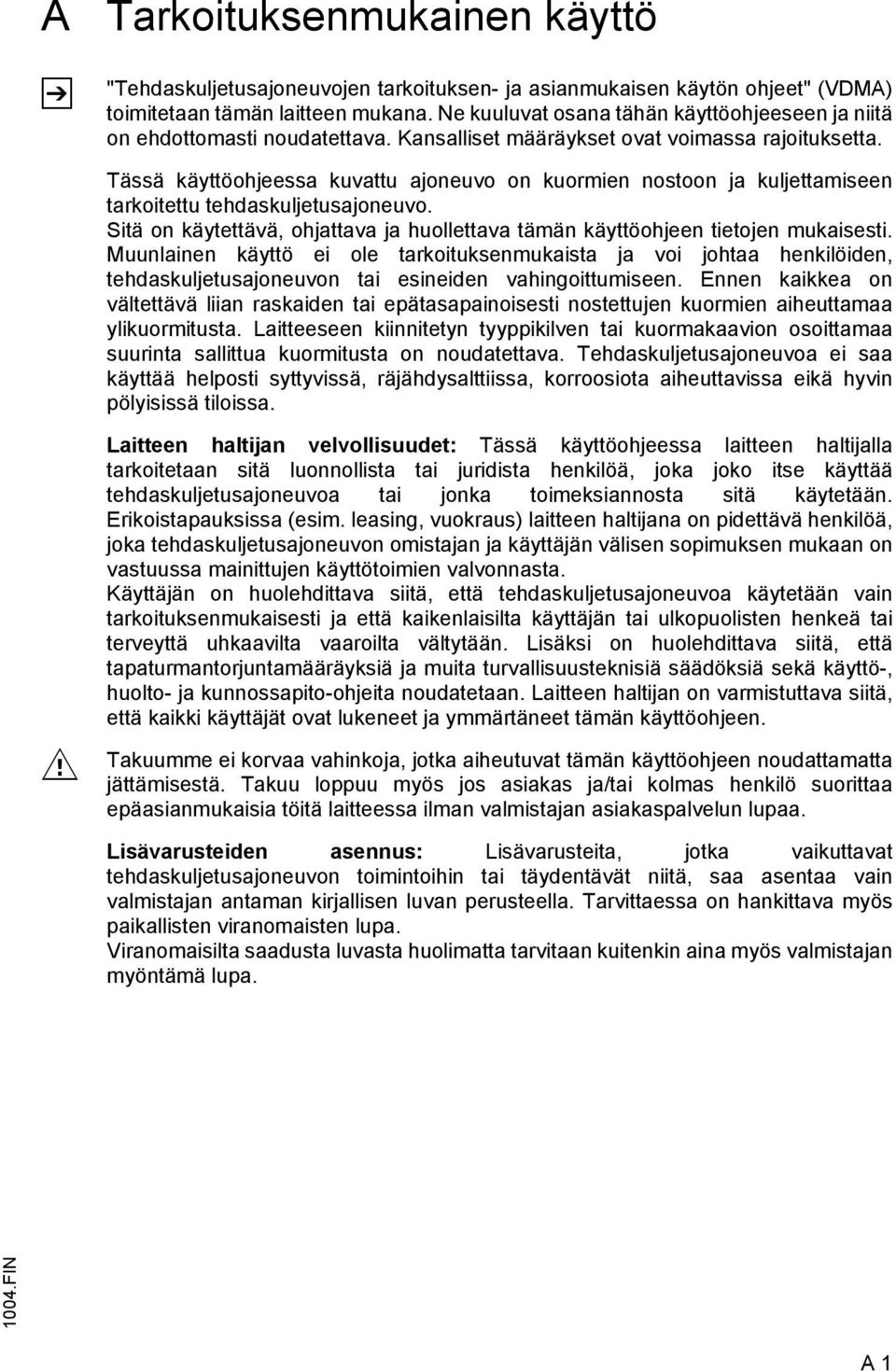

10 A Z Tarkoituksenmukainen käyttö "Tehdaskuljetusajoneuvojen tarkoituksen- ja asianmukaisen käytön ohjeet" (VDA) toimitetaan tämän laitteen mukana. Ne kuuluvat osana tähän käyttöohjeeseen ja niitä on ehdottomasti noudatettava. Kansalliset määräykset ovat voimassa rajoituksetta. Tässä käyttöohjeessa kuvattu ajoneuvo on kuormien nostoon ja kuljettamiseen tarkoitettu tehdaskuljetusajoneuvo. Sitä on käytettävä, ohjattava ja huollettava tämän käyttöohjeen tietojen mukaisesti. uunlainen käyttö ei ole tarkoituksenmukaista ja voi johtaa henkilöiden, tehdaskuljetusajoneuvon tai esineiden vahingoittumiseen. Ennen kaikkea on vältettävä liian raskaiden tai epätasapainoisesti nostettujen kuormien aiheuttamaa ylikuormitusta. Laitteeseen kiinnitetyn tyyppikilven tai kuormakaavion osoittamaa suurinta sallittua kuormitusta on noudatettava. Tehdaskuljetusajoneuvoa ei saa käyttää helposti syttyvissä, räjähdysalttiissa, korroosiota aiheuttavissa eikä hyvin pölyisissä tiloissa. Laitteen haltijan velvollisuudet: Tässä käyttöohjeessa laitteen haltijalla tarkoitetaan sitä luonnollista tai juridista henkilöä, joka joko itse käyttää tehdaskuljetusajoneuvoa tai jonka toimeksiannosta sitä käytetään. Erikoistapauksissa (esim. leasing, vuokraus) laitteen haltijana on pidettävä henkilöä, joka tehdaskuljetusajoneuvon omistajan ja käyttäjän välisen sopimuksen mukaan on vastuussa mainittujen käyttötoimien valvonnasta. Käyttäjän on huolehdittava siitä, että tehdaskuljetusajoneuvoa käytetään vain tarkoituksenmukaisesti ja että kaikenlaisilta käyttäjän tai ulkopuolisten henkeä tai terveyttä uhkaavilta vaaroilta vältytään. Lisäksi on huolehdittava siitä, että tapaturmantorjuntamääräyksiä ja muita turvallisuusteknisiä säädöksiä sekä käyttö-, huolto- ja kunnossapito-ohjeita noudatetaan. Laitteen haltijan on varmistuttava siitä, että kaikki käyttäjät ovat lukeneet ja ymmärtäneet tämän käyttöohjeen. Takuumme ei korvaa vahinkoja, jotka aiheutuvat tämän käyttöohjeen noudattamatta jättämisestä. Takuu loppuu myös jos asiakas ja/tai kolmas henkilö suorittaa epäasianmukaisia töitä laitteessa ilman valmistajan asiakaspalvelun lupaa. Lisävarusteiden asennus: Lisävarusteita, jotka vaikuttavat tehdaskuljetusajoneuvon toimintoihin tai täydentävät niitä, saa asentaa vain valmistajan antaman kirjallisen luvan perusteella. Tarvittaessa on hankittava myös paikallisten viranomaisten lupa. Viranomaisilta saadusta luvasta huolimatta tarvitaan kuitenkin aina myös valmistajan myöntämä lupa FIN A 1

11 A FIN

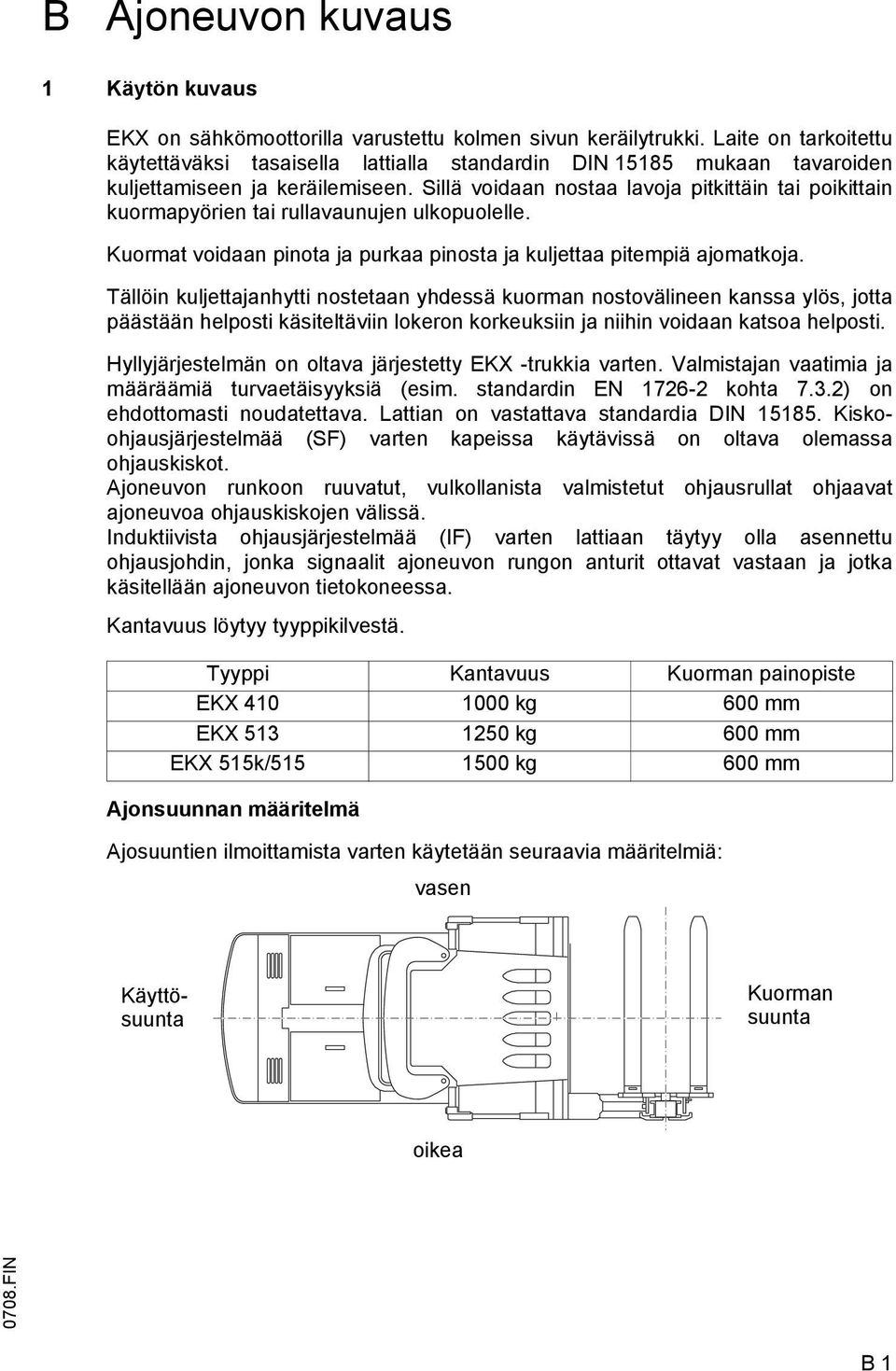

12 B Ajoneuvon kuvaus 1 Käytön kuvaus EKX on sähkömoottorilla varustettu kolmen sivun keräilytrukki. Laite on tarkoitettu käytettäväksi tasaisella lattialla standardin DIN mukaan tavaroiden kuljettamiseen ja keräilemiseen. Sillä voidaan nostaa lavoja pitkittäin tai poikittain kuormapyörien tai rullavaunujen ulkopuolelle. Kuormat voidaan pinota ja purkaa pinosta ja kuljettaa pitempiä ajomatkoja. Tällöin kuljettajanhytti nostetaan yhdessä kuorman nostovälineen kanssa ylös, jotta päästään helposti käsiteltäviin lokeron korkeuksiin ja niihin voidaan katsoa helposti. Hyllyjärjestelmän on oltava järjestetty EKX -trukkia varten. Valmistajan vaatimia ja määräämiä turvaetäisyyksiä (esim. standardin EN kohta 7.3.2) on ehdottomasti noudatettava. Lattian on vastattava standardia DIN Kiskoohjausjärjestelmää (SF) varten kapeissa käytävissä on oltava olemassa ohjauskiskot. Ajoneuvon runkoon ruuvatut, vulkollanista valmistetut ohjausrullat ohjaavat ajoneuvoa ohjauskiskojen välissä. Induktiivista ohjausjärjestelmää (IF) varten lattiaan täytyy olla asennettu ohjausjohdin, jonka signaalit ajoneuvon rungon anturit ottavat vastaan ja jotka käsitellään ajoneuvon tietokoneessa. Kantavuus löytyy tyyppikilvestä. Tyyppi Kantavuus Kuorman painopiste EKX kg 600 mm EKX kg 600 mm EKX 515k/ kg 600 mm Ajonsuunnan määritelmä Ajosuuntien ilmoittamista varten käytetään seuraavia määritelmiä: vasen Käyttösuunta Kuorman suunta oikea 0708.FIN B 1

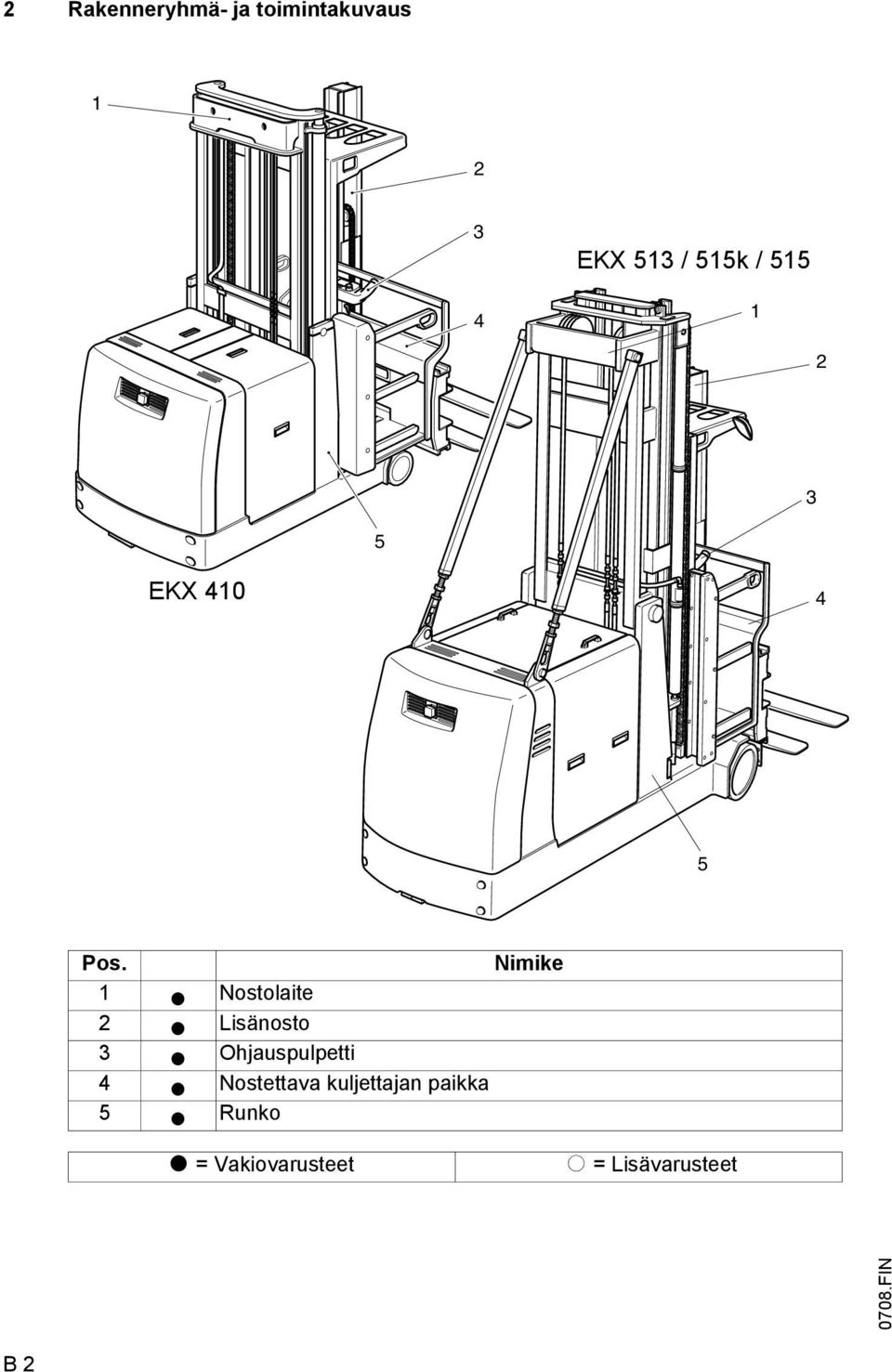

13 2 Rakenneryhmä- ja toimintakuvaus EKX 513 / 515k / EKX Pos. Nimike 1 t Nostolaite 2 t Lisänosto 3 t Ohjauspulpetti 4 t Nostettava kuljettajan paikka 5 t Runko t = Vakiovarusteet o = Lisävarusteet 0708.FIN B 2

14 2.1 Ajoneuvo Turvalaitteet: Suljettu ajoneuvorakenne, jossa on pyöristetyt reunat, mahdollistaa ajoneuvon turvallisen käytön. Kuljettaja on suojattu putoavilta osilta kuljettajan suojakatolla. Vaaratilanteissa kytketään kaikki ajoneuvon liikkeet nopeasti pois päältä HÄTÄ- SEIS-kytkimellä. Turvapuomit hytin molemmin puolin keskeyttävät kaikki ajoneuvon liikkeet heti kun puomit avataan. Ajo- tai nosto-/laskuliikkeet ja työntö-/kääntöliikkeet voidaan suorittaa vain jalkapoljinta painaen. Ajokäyttö: Pystysuorasti asetettu, korkealle kuormitettava kiertovirtamoottori (asynkroninen). oottori on ruuvattu suoraan yksipyöräkoneiston päälle, jonka ansiosta huolto on ongelmatonta ja nopeaa. Jarrujärjestelmä: Ajoneuvoa voidaan jarruttaa pehmeästi ja kulumattomasti vetämällä ajoohjausnuppia taaksepäin tai ohjaamalla ajoneuvoa vastasuuntaan. Tällöin syötetään energiaa akkuun (käyttöjarru). Käyttömoottoriin vaikuttava sähkömagneettinen jousipainejarru toimii seisonta- ja pidätinjarruna. vain EKX : Etuakseliin vaikuttava kuormapyöräjarru (hydraulinen jarru) aktivoituu nostokorkeudesta riippuen vain, kun HÄTÄ-SEIS -kytkintä on painettu tai ajoneuvo kytkeytyy HÄTÄ-SEIS -tilaan. Ohjaus: Erittäin helposti kulkeva ohjaus kiertovirtakäytöllä. Kätevä ohjauspyörä on integroitu ohjauspulpettiin. Ohjatun käyttöpyörän asento näytetään ohjauspulpetin näyttöyksiköllä. Ohjauskulma on +/- 90, mikä mahdollistaa ajoneuvon erinomaisen ohjattavuuden ahtaissa päätekäytävissä. ekaanisessa kisko-ohjauksessa asetetaan käyttöpyörä suoraan asentoon painikkeen painalluksella. Käyttömuodossa "Induktiivinen ohjaus" ajoneuvon ohjaus huolehtii automaattisesti ohjauksesta ohjausjohtimen tunnistamisen jälkeen, manuaalinen ohjaus ei aktivoidu. Ohjaus- ja näyttöelementit: Toiminnan aktivoiminen ergonomisella peukalon liikkeellä väsyttämättömään ohjaukseen ranteita rasittamatta, ajo- ja hydraulisten liikkeiden herkkä käyttö tavaran suojaamiseksi ja tarkkaa sijoittamista varten. Integroitu infon näyttöyksikkö kaikkien kuljettajalle tärkeiden tietojen näyttämiseksi, kuten ohjauspyörän asento, kokonaisnosto, ajoneuvon tilailmoitukset (esim. häiriöt), käyttötunnit, akkukapasiteetti, kellonaika ja induktiivisen ohjauksen tila jne FIN B 3

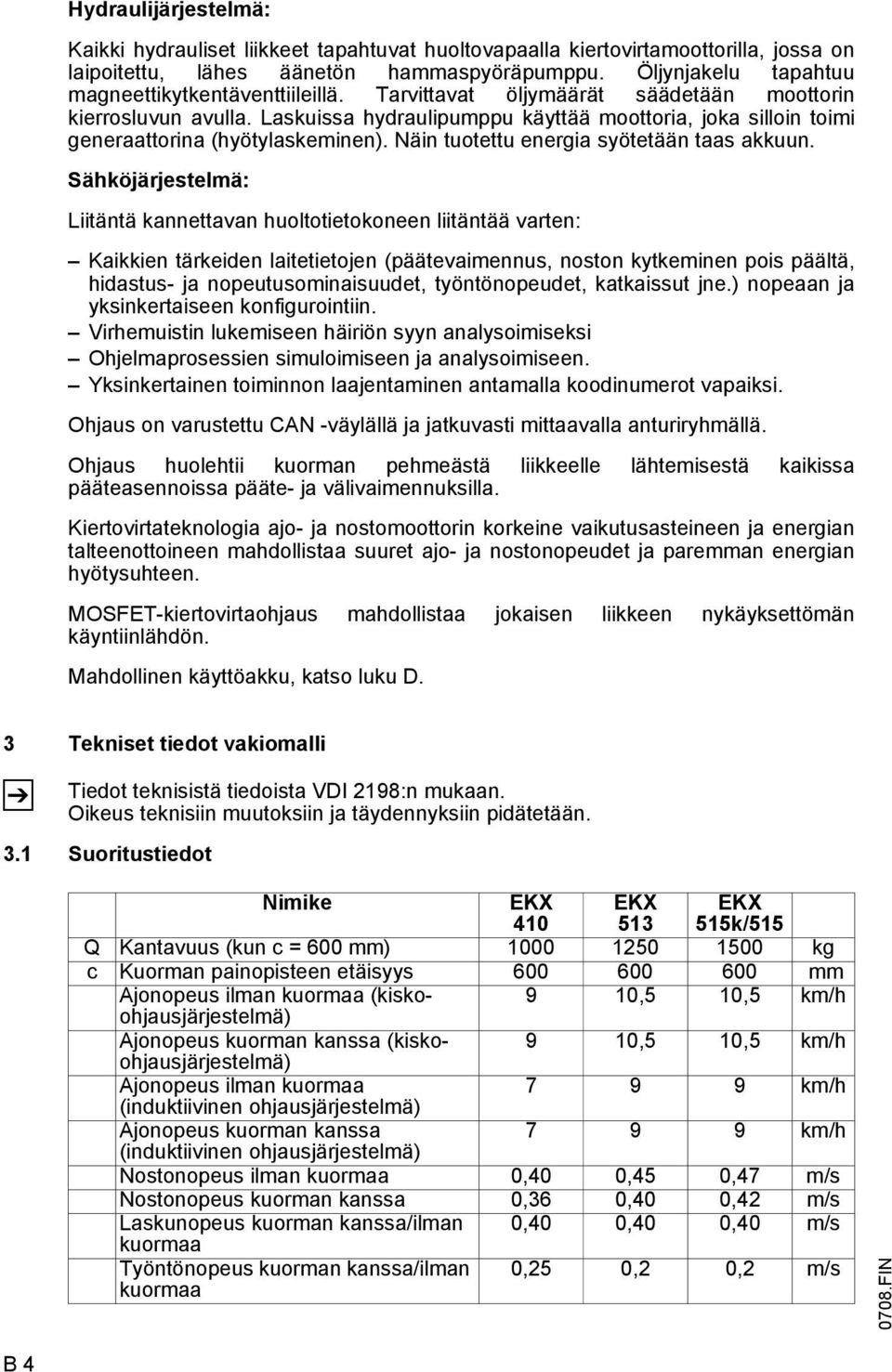

15 Hydraulijärjestelmä: Kaikki hydrauliset liikkeet tapahtuvat huoltovapaalla kiertovirtamoottorilla, jossa on laipoitettu, lähes äänetön hammaspyöräpumppu. Öljynjakelu tapahtuu magneettikytkentäventtiileillä. Tarvittavat öljymäärät säädetään moottorin kierrosluvun avulla. Laskuissa hydraulipumppu käyttää moottoria, joka silloin toimi generaattorina (hyötylaskeminen). Näin tuotettu energia syötetään taas akkuun. Sähköjärjestelmä: Liitäntä kannettavan huoltotietokoneen liitäntää varten: Kaikkien tärkeiden laitetietojen (päätevaimennus, noston kytkeminen pois päältä, hidastus- ja nopeutusominaisuudet, työntönopeudet, katkaissut jne.) nopeaan ja yksinkertaiseen konfigurointiin. Virhemuistin lukemiseen häiriön syyn analysoimiseksi Ohjelmaprosessien simuloimiseen ja analysoimiseen. Yksinkertainen toiminnon laajentaminen antamalla koodinumerot vapaiksi. Ohjaus on varustettu CAN -väylällä ja jatkuvasti mittaavalla anturiryhmällä. Ohjaus huolehtii kuorman pehmeästä liikkeelle lähtemisestä kaikissa pääteasennoissa pääte- ja välivaimennuksilla. Kiertovirtateknologia ajo- ja nostomoottorin korkeine vaikutusasteineen ja energian talteenottoineen mahdollistaa suuret ajo- ja nostonopeudet ja paremman energian hyötysuhteen. OSFET-kiertovirtaohjaus mahdollistaa jokaisen liikkeen nykäyksettömän käyntiinlähdön. ahdollinen käyttöakku, katso luku D. 3 Tekniset tiedot vakiomalli Z Tiedot teknisistä tiedoista VDI 2198:n mukaan. Oikeus teknisiin muutoksiin ja täydennyksiin pidätetään. 3.1 Suoritustiedot Nimike EKX 410 EKX 513 EKX 515k/515 Q Kantavuus (kun c = 600 mm) kg c Kuorman painopisteen etäisyys mm Ajonopeus ilman kuormaa (kiskoohjausjärjestelmä) 9 10,5 10,5 km/h Ajonopeus kuorman kanssa (kiskoohjausjärjestelmä) 9 10,5 10,5 km/h Ajonopeus ilman kuormaa km/h (induktiivinen ohjausjärjestelmä) Ajonopeus kuorman kanssa km/h (induktiivinen ohjausjärjestelmä) Nostonopeus ilman kuormaa 0,40 0,45 0,47 m/s Nostonopeus kuorman kanssa 0,36 0,40 0,42 m/s Laskunopeus kuorman kanssa/ilman 0,40 0,40 0,40 m/s kuormaa Työntönopeus kuorman kanssa/ilman kuormaa 0,25 0,2 0,2 m/s 0708.FIN B 4

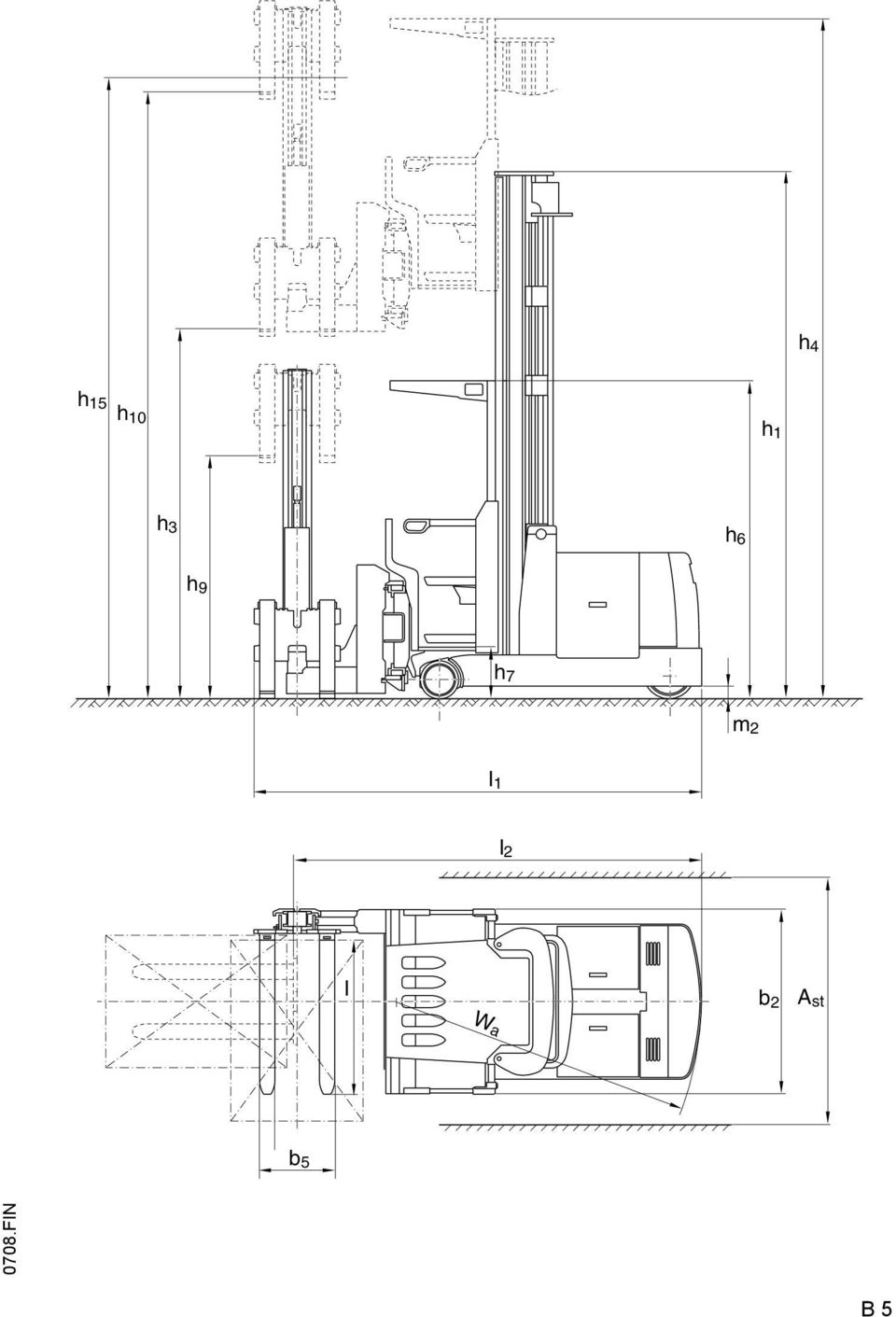

16 h 4 h 15 h10 h 1 h 3 h 6 h 9 h 7 m 2 l 1 l 2 l b 2 A st W a b FIN B 5

17 3.2 itat (tyyppilehden mukaan) Nimike EKX 410 1) ZT-nostolaitteen suoritustiedot mitattu 400 ZT:lle. 2) ZT-nostolaitteen suoritustiedot mitattu 350 ZT:lle. 3) ZT-nostolaitteen suoritustiedot mitattu 500 ZT:lle. EKX 513 EKX 515k EKX 515 h 1 Korkeus nostolaite sisään 3100 ajettuna ) ) ) mm h 3 Nosto ) ) ) ) mm h 4 Korkeus nostolaite ulos 6550 ajettuna ) ) ) mm h 7 Istumis-/seisomiskorkeus mm h 9 Lisänosto mm h 10 Kokonaisnosto ) ) ) ) mm h 12 Keräilykorkeus ) ) ) ) mm Puo Työkäytävän leveys lavalla mm mi 1000 x 1200 poikittain b 2 Kokonaisleveys mm b 5 Haarukan ulkoetäisyys mm (lavan leveys 1200) b 6 Leveys ml. ohjausrullat mm l 1 Kokonaispituus ilman mm kuormaa (lavan leveys 1200) l 2 Haarukan pituus ml. mm haarukanselkä (lavan leveys 1200) l Haarukoiden sakaran pituus mm W a Kääntösäde mm m 2 aavara pyörävälin keskellä mm Omapaino akun kanssa, kg ilman kuormaa 0708.FIN B 6

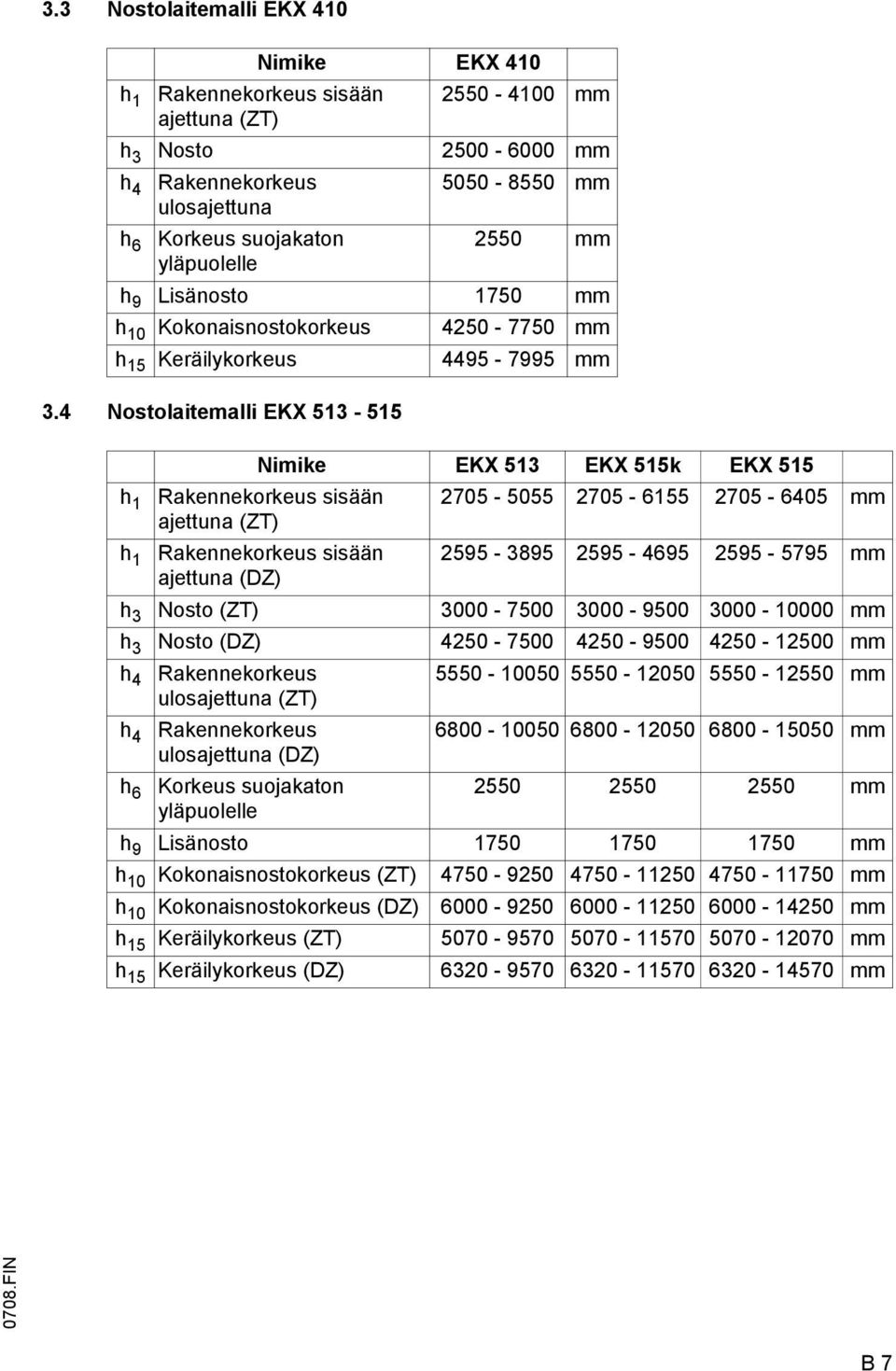

18 3.3 Nostolaitemalli EKX 410 Nimike EKX 410 h 1 Rakennekorkeus sisään mm ajettuna (ZT) h 3 Nosto mm h 4 Rakennekorkeus mm ulosajettuna h 6 Korkeus suojakaton 2550 mm yläpuolelle h 9 Lisänosto 1750 mm h 10 Kokonaisnostokorkeus mm h 15 Keräilykorkeus mm 3.4 Nostolaitemalli EKX Nimike EKX 513 EKX 515k EKX 515 h 1 Rakennekorkeus sisään mm ajettuna (ZT) h 1 Rakennekorkeus sisään mm ajettuna (DZ) h 3 Nosto (ZT) mm h 3 Nosto (DZ) mm h 4 Rakennekorkeus mm ulosajettuna (ZT) h 4 Rakennekorkeus mm ulosajettuna (DZ) h 6 Korkeus suojakaton mm yläpuolelle h 9 Lisänosto mm h 10 Kokonaisnostokorkeus (ZT) mm h 10 Kokonaisnostokorkeus (DZ) mm h 15 Keräilykorkeus (ZT) mm h 15 Keräilykorkeus (DZ) mm 0708.FIN B 7

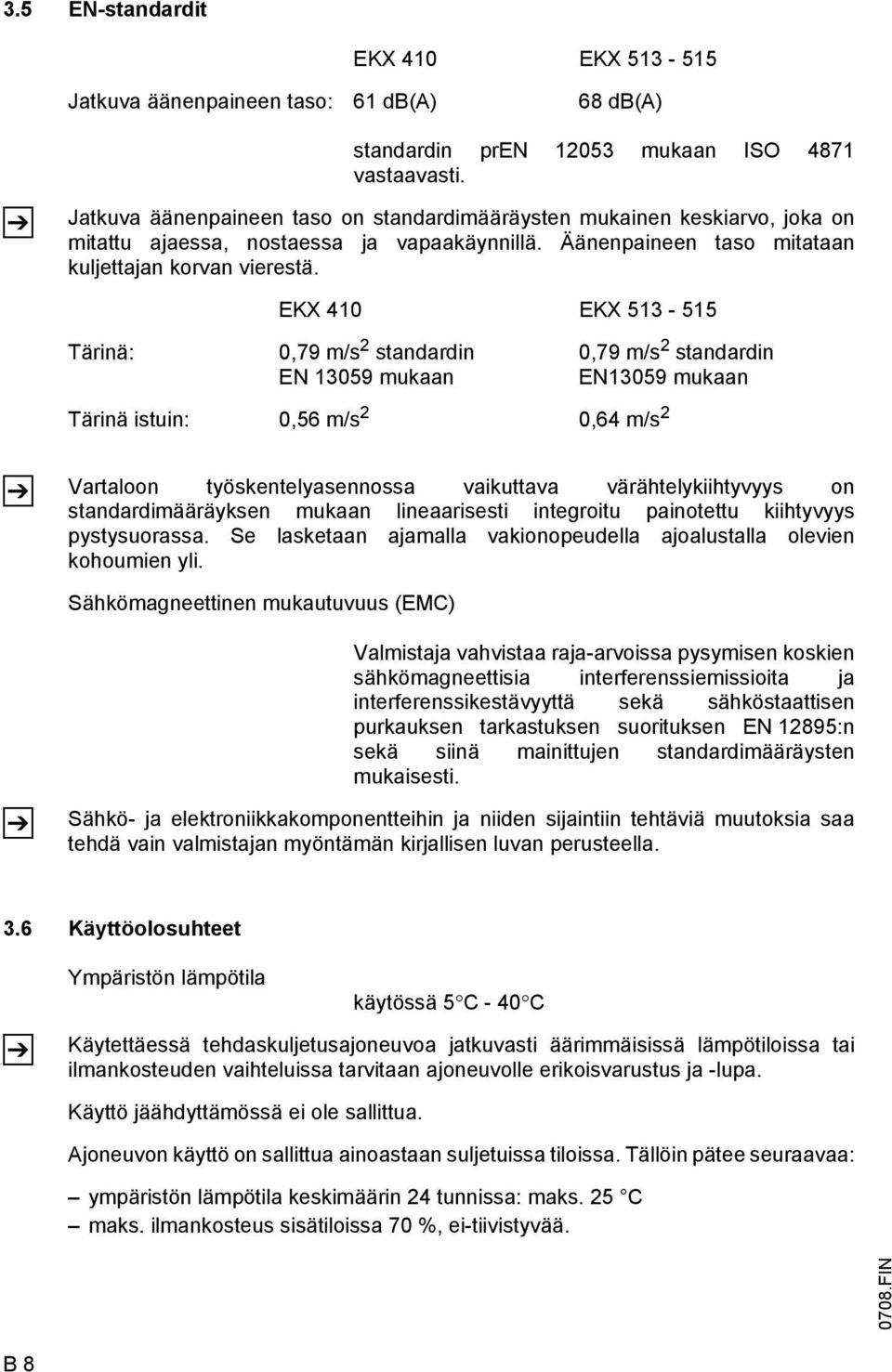

19 3.5 EN-standardit EKX 410 EKX Jatkuva äänenpaineen taso: 61 db(a) 68 db(a) Z standardin pren mukaan ISO 4871 vastaavasti. Jatkuva äänenpaineen taso on standardimääräysten mukainen keskiarvo, joka on mitattu ajaessa, nostaessa ja vapaakäynnillä. Äänenpaineen taso mitataan kuljettajan korvan vierestä. EKX 410 EKX Tärinä: 0,79 m/s 2 standardin 0,79 m/s 2 standardin EN mukaan EN13059 mukaan Tärinä istuin: 0,56 m/s 2 0,64 m/s 2 Z Vartaloon työskentelyasennossa vaikuttava värähtelykiihtyvyys on standardimääräyksen mukaan lineaarisesti integroitu painotettu kiihtyvyys pystysuorassa. Se lasketaan ajamalla vakionopeudella ajoalustalla olevien kohoumien yli. Sähkömagneettinen mukautuvuus (EC) Z Valmistaja vahvistaa raja-arvoissa pysymisen koskien sähkömagneettisia interferenssiemissioita ja interferenssikestävyyttä sekä sähköstaattisen purkauksen tarkastuksen suorituksen EN 12895:n sekä siinä mainittujen standardimääräysten mukaisesti. Sähkö- ja elektroniikkakomponentteihin ja niiden sijaintiin tehtäviä muutoksia saa tehdä vain valmistajan myöntämän kirjallisen luvan perusteella. 3.6 Käyttöolosuhteet Z Ympäristön lämpötila käytössä 5 C - 40 C Käytettäessä tehdaskuljetusajoneuvoa jatkuvasti äärimmäisissä lämpötiloissa tai ilmankosteuden vaihteluissa tarvitaan ajoneuvolle erikoisvarustus ja -lupa. Käyttö jäähdyttämössä ei ole sallittua. Ajoneuvon käyttö on sallittua ainoastaan suljetuissa tiloissa. Tällöin pätee seuraavaa: ympäristön lämpötila keskimäärin 24 tunnissa: maks. 25 C maks. ilmankosteus sisätiloissa 70 %, ei-tiivistyvää FIN B 8

20 h3 (mm) D (mm) Q (kg) 4 erkintäpaikat ja tyyppikilvet F Varoitus- ja ohjekilpien kuten kuormakaavioiden, kiinnityspisteiden ja tyyppiä koskevien kilpien on aina oltava luettavissa, tarvittaessa ne on uusittava. EKX mv 1,5 V Pos. Nimike 6 Kiinnityspisteet nosturikuormausta varten 7 Tyyppikilpi, ajoneuvo 8 Kilpi "Kantavuus" 9 Kilpi "Köysilaite" 10 Kieltokilpi "Henkilökuljetus kielletty" 11 Tarkastuslaatta (o) 12 Kilpi "Älä astu kuorman päällä tai alle, puristumisvaara" 13 Kiinnityspisteet vaununostajaa varten 14 Sarjanumero (isketty ajoneuvon runkoon akun kannen alle) 15 Kilpi "Hydrauliöljyn täyttö" 16 Kilpi "Hätätyhjennys" 17 Kilpi "Avain hätätyhjennys" 18 Varoituskilpi "Varo pienjännitteinen elektroniikka" 19 Kilpi "Lue käyttöohje" 0708.FIN B 9

21 1,5 V h3 (mm) D (mm) Q (kg) EKX mv Pos. Nimike 6 Kiinnityspisteet nosturikuormausta varten 7 Tyyppikilpi, ajoneuvo 8 Kilpi "Kantavuus" 9 Kilpi "Köysilaite" 10 Kieltokilpi "Henkilökuljetus kielletty" 11 Tarkastuslaatta (o) 12 Kilpi "Älä astu kuorman päällä tai alle, puristumisvaara" 13 Kiinnityspisteet vaununostajaa varten 14 Sarjanumero (isketty ajoneuvon runkoon akun kannen alle) 15 Kilpi "Hydrauliöljyn täyttö" 16 Kilpi "Hätätyhjennys" 17 Kilpi "Avain hätätyhjennys" 18 Varoituskilpi "Varo pienjännitteinen elektroniikka" 19 Kilpi "Lue käyttöohje" 0708.FIN B 10

22 4.1 Tyyppikilpi, ajoneuvo Pos. Nimike Pos. Nimike 20 Tyyppi 26 Valmistaja 21 Sarjanumero 27 Akun paino min/max kg 22 Nimelliskantavuus kg 28 Käyttöteho kw 23 Akun jännite V 29 Kuorman painopisteen etäisyys mm 24 Tyhjäpaino ilman akkua kg 30 Valmistusvuosi 25 Valmistajan logo 31 optio Ajoneuvoon tai varaosatilauksiin liittyvissä kysymyksissä on mainittava sarjanumero (21). 4.2 Kantavuus Kilpi (8) ilmoittaa ajoneuvon kantavuuden (Q/kg) riippuen kuorman painopisteen etäisyydestä (D/mm) ja nostokorkeudesta (H/mm) taulukon muodossa. 8 h3 (mm) Q (kg) D (mm) 0708.FIN B 11

23 B FIN

24 C Kuljetus ja ensimmäinen käyttöönotto 1 Kuljetus Kuljetus voi tapahtua kahdella eri tavalla nostolaitteen rakennekorkeudesta ja käyttöpaikan pakallisista olosuhteista riippuen: Seisovana, nostolaite ja kuorman nostoväline asennettuna (matalissa rakennekorkeuksissa) Seisovana, nostolaite ja kuorman nostoväline purettuna (suurissa rakennekorkeuksissa) Vain EKX : Seisova, käännetyllä nostolaitteella Vain valmistajan kouluttama henkilökunta saa kokoonpanna ajoneuvon käyttöpaikassa, käyttöönottaa sen ja opastaa kuljettajaa. 2 Lastaus nosturilla Käytettävä vain nostovälinettä, jonka kantavuus on riittävä (ajoneuvon paino katso ajoneuvon tyyppikilpi. Katso luku B). Ajoneuvoa saa nostaa nosturilla vain ilman akkua. Ajoneuvon varmistettu pysäköiminen (katso luku E). Kiinnitä nosturin nostovälineet kiinnityspisteisiin (1-3) ehdottomasti siten, että ne eivät pysty siirtymään! 1 1 EKX FIN EKX C 1

25 2.1 Nosturin kiinnityspisteet EKX 410 Nosturin kiinnityspisteitä (1) ovat nostolaitteen silmukat. Jotta päästään käsiksi nosturin kiinnityspisteisiin (2), on akun kannet (4) ja käyttökoneiston kansi (8) nostettava pois. Lisäksi on irrotettava sivuosat (6). Tätä varten on poistettava 2 ruuvia ylhäältä (5) ja sivun sisältä (7). Nosturin kiinnityspisteitä (3) ovat nostolaitteen alemmat kiinnityspisteet rungossa. EKX : Nosturin kiinnityspisteitä (1) ovat nostolaitteen silmukat. Nosturin kiinnityspisteitä (2) ovat nostolaitteen silmukat käyttötilan päällä. Nosturin kiinnityspisteitä (3) ovat nostolaitteen alemmat kiinnityspisteet rungossa. Nosturilla lastausta varten on käytettävä seuraavia nosturin kiinnityspisteitä: asennetulla mastolla varustetun kokonaislaitteen nosturin kiinnityspisteet: pisteet (1) ja (2) (paino katso tyyppikilpi) peruslaitteen nosturin kiinnityspisteet: Pisteet (2) ja (3) (paino kg (EKX 410), kg (EKX ) nosturin kiinnityspisteet nostolaite ml. hytti ja kuorman nostoväline: Pisteet (1) ja (3) (paino kg (EKX 410), kg (EKX ) 2.2 Akun lastaus nosturilla Nostettaessa akkua nosturilla on kiinnitettävä sopiva nostoväline akkukotelon neljään silmukkaan (paino katso akun tyyppikilpi). Akun purkaminen laitteesta katso luku D, jakso 4. 3 Ajoneuvon varmistus kuljetettaessa F Kuljetettaessa kuorma-autolla tai perävaunulla ajoneuvoa on se kiinnitettävä asianmukaisesti köysillä. Kuorma-auton tai perävaunun on oltava varustettu kiinnitysrenkailla. Tehtävään koulutetun ammattihenkilökunnan on suoritettava lastaus säädösten VDI 2700 ja VDI 2703 suositusten mukaan. Lastauksen turvallisuustoimenpiteiden oikea mitoitus ja toteutus on määrättävä erikseen jokaisessa yksittäistapauksessa FIN C 2

26 3.1 Peruslaitteen kuljetusvarmistus Z Vain valmistajan valtuuttama huolto saa purkaa nostolaitteen. EKX -trukin turvallisen kuljetuksen varmistamiseksi on käytettävä kiinnitysvöiden/ pikakiinnitysvöiden määrättyjä kiinnityspisteitä. Käytä EKX 410 -laitetta kuljetettaessa vain vöitä, joiden nimellislujuus on > 5 to ja EKX laitetta kuljetettaessa vain vöitä, joiden nimellislujuus on > 9 to. Kuljetuksen yhteydessä tulee käyttöpyörän keventämiseksi asettaa puupalkki (11) koko pinnaltaan vastapainon alle (vähintään kehyksen levyinen)! Tämän lisäksi on kuormapyörät varmistettava kiilalla (13). Jos ajoneuvon akku toimitetaan mukana rungossa, on akun pistoke irrotettava! Kiinnitysvyöt on kiinnitettävä vähintään kuorma-auton/ajoneuvon 4 eri silmukkaan (11) Vyöt, jotka vedetään "terävien" reunojen yli, on suojattava sopivalla materiaalilla, esim. vaahtomuovilla. Kiinnityspisteinä ajoneuvon takimmaisessa rungossa voidaan käyttää vastapainokiinnityksen (10) yläreikiä. Ajoneuvon etumaisessa rungossa kiinnitysvyö on vedettävä molempien pyöränvarsien yli. Huomioi kaapelin linjaukset ja peitä terävät reunat sopivalla materiaalilla. Ylemmän runkorakenteen yläpuolella oleva kiinnitysvyö vedetään molempien maston kiinnitystukien (9) taakse. Tätä varten on poistettava sivuosat ja avattava akun kansi. Vyön kiinnittämisen jälkeen sivuosat voidaan taas ripustaa paikoilleen ja akun kansi sulkea FIN C 3

27 3.2 Nostolaitteen kuljetusvarmistus Kuljettajan paikan kannattimen (21) siirtyminen on estettävä kuljetusvarmistimen (20) avulla! Haarukankannattimen (14) paikallaan pysyminen on varmistettava! Jos nostolaite varastoidaan lavalla/lavoilla, ne on kiinnitettävä tukevasti nostolaitteen (18) kanssa Kiinnityspisteenä "Nostolaite alhaalla" kiinnittämistä varten kuorma-auton/ajoneuvon silmukoihin (17) on käytettävä nostolaitteen kiinnityssidettä (19). Kiinnityspisteenä "Nostolaite ylhäällä" vyö on vedettävä nostosylinterin/-ketjujen yli. Nostoketjujen yli vedetty vyö on suojattava sopivalla materiaalilla (15). ahdollisesti mukana toimitettavat osat (haarukoiden sakarat (16), ohjausrullat tms.) voidaan kiinnittää lavalle ja lava kiinnitettävä nostolaitteen mukana FIN C 4

28 3.3 Nostolaite asennettuna Z Asennetulla nostolaitteella varustetun ajoneuvon kuljetusvarmistus Jos ajoneuvon akku toimitetaan mukana rungossa, on akun pistoke irrotettava! Kuljetuksen yhteydessä tulee käyttöpyörän keventämiseksi asettaa puupalkki (25) koko pinnaltaan vastapainon alle (vähintään kehyksen levyinen)! Tämän lisäksi on kuormapyörät varmistettava kiilalla (26). Käytä vain vöitä, joiden nimellislujuus on EKX 410 > 5 to EKX : > 9 to On kiinnitettävä vähintään 4 vyötä, 2 nostolaitteen vasemmalle ja 2 oikealle (23, 24) puolelle Kiinnityksen on oltava kiinteä puomista ajoneuvon etusivuun puupalkin, lavan tai kumimaton (22) avulla. 3.4 Käännetyllä nostolaitteella varustetun ajoneuvon kuljetusvarmistus (EKX ) Z Jos ajoneuvon akku toimitetaan mukana rungossa, on akun pistoke irrotettava! Käytä vain vöitä, joiden nimellislujuus on > 9 to F Kiinnitysvyöt (27) on kiinnitettävä vähintään 4 kuorma-auton/ajoneuvon silmukkaan. Huomio! Korkean painopisteen aiheuttama kaatumisvaara! Kiristysvyöt kiinnitetään nostolaitteeseen FIN Z Kiinnityksen kuormapyöristä ajoneuvon etusivuun on oltava kiinteä puupalkin (29) avulla. Puupalkin (28) asettaminen koko pinnaltaan vastapainon alle, vähintään kehyksen leveys käyttöpyörän keventämiseksi. C 5

29 4 Ensimmäinen käyttöönotto 4.1 Ajoneuvon liikuttaminen ilman akkua Vain korjaushenkilökunnan asiantuntija, joka on perehdytetty ohjaukseen, saa suorittaa nämä työt. Tämä käyttömuoto on kielletty laskuissa ja nousuissa (ei jarrua). Katso myös luku E, jakso Nostolaitteen asentaminen ja purkaminen Vain valmistajan valtuuttama asiakaspalvelu saa suorittaa tämän työn. Suurempi puristumisvaara työnnettäessä ja käännettäessä lisälaitteen kääntö- ja työntöalueella FIN C 6

30 5 Käyttöönotto Aja ajoneuvoa vain akkuvirralla! Tasasuunnattu vaihtovirta vaurioittaa elektroniikan rakenneosia. Akkuun vievien kaapeliliitoksien (hinauskaapelin) on oltava lyhyempiä kuin 6 m. Jotta ajoneuvo tehdään käyttövalmiiksi toimituksen tai kuljetuksen jälkeen, on suoritettava seuraavat toimet: Z Tarvittaessa akku on asennettava ja ladattava (katso luku D, jaksot 4 ja 3). Ota ajoneuvo käyttöön ohjeiden mukaan (katso luku E, jakso 3). alleihin EKX 410/513/515k/515 asennetaan tarpeen vaatiessa (kaatumistesti) kaatumisvarmistus (31). Kaatumisvarmistusta käytettäessä kaiverretaan ajoneuvon runkoon oikealle akkutilaan tunnus X (30) sarjanumeron jälkeen. Ennen käyttöönottoa on tarkastettava, että ajoneuvot on varustettu kaatumisvarmistuksella (31). On tarkastettava, että kaikki turvalaitteet ovat olemassa ja toimivat FIN C 7

31 C FIN

32 D Akun huolto, lataus, vaihto 1 Turvallisuusmääräykset rikkihappoa sisältäviä akkuja käsiteltäessä Ennen kaikkia töitä akkujen parissa on tehdaskuljetusajoneuvo pysäköitävä turvallisesti (katso luku E). Huoltohenkilökunta: Vain tehtävään koulutettu henkilökunta saa ladata, huoltaa ja vaihtaa akkuja. Tätä käyttöohjetta sekä akkujen ja latauslaitteiden valmistajien ohjeita on noudatettava akkuja käsiteltäessä. Palonsuojelutoimet: Käsiteltäessä akkuja ei saa tupakoida eikä käyttää avointa tulta. Ladattavan tehdaskuljetusajoneuvon läheisyydessä vähintään 2 m etäisyydellä ei saa olla helposti syttyviä aineita tai kipinää muodostavia käyttövälineitä. Tilan on oltava hyvin tuuletettu. Palonsammutusvälineet on asetettava käyttöön. Akun huolto: Akkukennojen kannet on pidettävä kuivina ja puhtaina. Liittimien ja kaapelikenkien on oltava puhtaita, kevyesti naparasvalla voideltuja ja kunnolla kiinnitettyjä. Akut, joiden navat ovat eristämättömät, on peitettävä liukumattomalla eristysmatolla. F F Akun hävittäminen: Akut on hävitettävä kansallisten ympäristönsuojelumääräysten tai ongelmajätteiden käsittelymääräysten mukaisesti. Valmistajan antamia hävittämisohjeita on ehdottomasti noudatettava. Ennen akun kannen sulkemista on varmistettava, että akkukaapeli ei voi vahingoittua. Akut sisältävät happoliuosta, joka on myrkyllistä ja syövyttävää. Tästä syystä on akkuja käsiteltäessä käytettävä suojavaatetusta ja suojalaseja. Vältä ehdottomasti kosketusta akkuhapon kanssa. Jos happoa kuitenkin pääsee vaatteille, iholle tai silmiin, on ko. kohta välittömästi huuhdeltava runsaalla puhtaalla vedellä, iho- tai silmäkosketuksen jälkeen on käännyttävä lääkärin puoleen. Roiskunut akkuhappo on heti neutraloitava. Vain suljetussa akkukotelossa olevia akkuja saa käyttää. Akun painolla ja mitoilla on merkittävä vaikutus tehdaskuljetusajoneuvon käyttöturvallisuuteen. Akkuvarustusta saa muuttaa vain valmistajan luvalla FIN D 1

33 2 Akkutyypit EKX -trukki voidaan varustaa erilaisilla akkutyypeillä. Kaikki akkutyypit vastaavat standardia DIN A: Seuraava taulukko näyttää eri akkujen kapasiteetit ja mitä yhdistelmiä voidaan käyttää vakiovarusteina: Akkutyyppi Akkumalli Tehdaskuljetusajoneuvotyyppi 48V 4EPzS460 yksiosainen EKX V 4EPzS575 yksiosainen EKX V 4EPzS690 yksiosainen EKX V 3EPzS420 yksiosainen/kaksiosainen EKX 513 / EKX 515k 80V 4EPzS560 yksiosainen/kaksiosainen EKX 515k 80V 5EPzS700 yksiosainen/kaksiosainen EKX V 6EPzS840 yksiosainen/kaksiosainen EKX 515 F Akun painot ovat nähtävissä akun tyyppikilvestä. Akun painolla ja mitoilla on merkittävä vaikutus tehdaskuljetusajoneuvon vakavuuteen. Akkuvarustusta saa muuttaa vain valmistajan luvalla. 3 Akun lataus F F Pysäköi tehdaskuljetusajoneuvo varmistettuna (katso luku E). Käännä virtalukko asentoon "0" (nolla) ja paina HÄTÄ-SEIS -kytkintä. Avaa akun kannet kokonaan. Akun pistokkeen liittäminen pistorasiaan ja vetäminen irti pistorasiasta on sallittua vain, kun ajoneuvo ja latauslaite on kytketty pois päältä. F F Vedä akun pistoke irti. Tarvittaessa olemassa oleva kumimatto on poistettava akun päältä. Latausvaiheessa akkukennojen pinnan on oltava vapaa riittävän tuuletuksen takaamiseksi. Akun päälle ei saa laittaa metallisia esineitä. Ennen latausvaihetta on tarkastettava kaikki kaapelin- ja pistoliitokset, onko niissä havaittavissa vaurioita. Liitä akun latausaseman latauskaapeli akun pistokkeen kanssa. Kytke latausyhde päälle. Lataa akku akun ja latausaseman valmistajan antamien ohjeiden mukaan. Akun ja latausaseman valmistajien antamia turvallisuusmääräyksiä on ehdottomasti noudatettava FIN D 2

34 4 Akun purkaminen paikaltaan ja asennus F F F F F Z F On sallittua käyttää vain akkuja, joissa on eristetyt kennot ja eristetyt napakytkennät. Vaihdettaessa akku toiseen saa asentaa vain tyypiltään samanlaisen akun. Ei saa poistaa lisäpainoja eikä niiden asentoa saa muuttaa. Ajoneuvon täytyy seisoa vaakasuorassa, jotta poistettaessa akku lukituksesta, se ei tule itsestään ulos. Akun pistokkeen liittäminen pistorasiaan ja vetäminen irti pistorasiasta on sallittua vain, kun ajoneuvo ja latauslaite on kytketty pois päältä. Akkua vaihdettaessa / asennettaessa on kiinnitettävä huomiota siihen, että se kiinnitetään tukevasti ajoneuvon akkutilaan. t EKX 410 (akun asentaminen/irrottaminen akunkuljetusvaunun avulla): Käännä virtalukko (2) asentoon "0" (nolla) ja paina HÄTÄ-SEIS -kytkintä (2). Avaa akun kannet (4) ja irrota akun pistoke (3). Nosta akun kannet (4) ulos. Vapauta akun lukitus (5) kääntämällä vivusta (6) ja poista se. Vedä akku (7) sivulle valmiina odottavaan akun kuljetusvaunuun. Kiinnitä huomiota siihen, että akunkuljetusvaunu on lukittu oikein! Akun lukitusten (5, 8) paikkoja voidaan vaihtaa. Ts. ne voidaan asentaa joko ajoneuvon rungon vasemmalle tai oikealle puolelle. Asennus tapahtuu päinvastaisessa järjestyksessä. Jotta akun (7) läpityöntämiseltä vältyttäisiin asentamisen yhteydessä, on akun lukitus (8) asetettava paikalleen sisääntyöntöpuolen vastakkaiselle puolelle. Kun akku on taas asennettu, on tarkastettava, onko kaapeli- ja pistoliitoksissa havaittavissa vaurioita. Tarkasta myös ennen käyttöönottoa: että akun lukitus (5) on paikallaan ja kiristetty vivun (6) avulla, että akun kannet ovat turvallisesti suljetut FIN D 3

35 t EKX (akun asentaminen/irrottaminen akunkuljetusvaunun avulla): F Z F Käännä virtalukko (9) asentoon "0" (nolla) ja paina HÄTÄ-SEIS -kytkintä (10). Käännä akun kansi (11) ylös. Vedä akun kansia (12) ylöspäin ja nosta ne pois paikoiltaan. Vedä akun pistoke irti (15). Vapauta akun lukitus (13) kääntämällä vivusta (14) ja poista se. Vedä akku (16) sivulle valmiina odottavaan akun kuljetusvaunuun. Kiinnitä huomiota siihen, että akunkuljetusvaunu on lukittu oikein! Akun lukitusten (13, 17) paikkoja voidaan vaihtaa. Ts. ne voidaan asentaa joko ajoneuvon rungon vasemmalle tai oikealle puolelle. Asennus tapahtuu päinvastaisessa järjestyksessä. Jotta akun (16) läpityöntämiseltä vältyttäisiin asentamisen yhteydessä, on akun lukitus (17) asetettava paikalleen sisääntyöntöpuolen vastakkaiselle puolelle. Kun akku on taas asennettu, on tarkastettava, onko kaapeli- ja pistoliitoksissa havaittavissa vaurioita. Tarkasta myös ennen käyttöönottoa: että akun lukitus (13) on paikallaan ja kiristetty vivun (14) avulla, että akun kannet (11, 12) ovat turvallisesti suljetut FIN D 4

36 o EKX (akun asentaminen/irrottaminen haarukkatrukkiin yhdistetyssä akun vaihtokannattimessa): Käännä virtalukko (18) asentoon "0" (nolla) ja paina HÄTÄ-SEIS -kytkintä (19). Käännä akun kansi (20) ylös. Vedä akun kansia (21) ylöspäin ja nosta ne pois paikoiltaan. Irrota akkutilan oikealla ja vasemmalla puolella olevat akun pistokkeet (23). Poista akkutilan oikealla ja vasemmalla puolella olevat akun lukitukset (22). Vedä akut (24) varovasti ulos sivulta, oikealta tai vasemmalta, haarukkatrukin avulla. Aja tätä varten haarukkatrukin kuormannostovälineet akun vaihtokannattimen haarukkakenkiin (25). F Asennus tapahtuu päinvastaisessa järjestyksessä. Asennettaessa akkuja (24) akun vaihtokannattimessa on kiinnitettävä huomiota siihen, että asennuksessa käytetyn haarukkatrukin kuormannostovälineet ovat akun rungon haarukkakengissä (25). Tämän lisäksi on huolehdittava siitä, että kuormannostovälineiden haarukan pää ei työnny akun vaihtokannattimen reunojen yli. Kun akku on taas asennettu, on tarkastettava, onko kaapeli- ja pistoliitoksissa havaittavissa vaurioita. Tarkasta myös ennen käyttöönottoa: että akun lukitukset (22) ovat paikoillaan ja kiristetty kunnolla, että akun kannet (20, 21) ovat turvallisesti suljetut FIN D 5

37 5 Akku - Tilan ja hapon tason tarkastaminen Akun valmistajan antamat huolto-ohjeet ovat päteviä. Tarkasta onko akkukotelossa halkeamia ja onko mahdollisesti happoa vuotanut ulos. Poista hapetuskuonat akun navoista ja voitele akun navat hapottomalla rasvalla. Kierrä sulkutulppa ulos ja tarkasta hapon taso. Hapon tason on oltava vähintään mm kennon yläreunan yläpuolella. Lataa akkua tarvittaessa lisää. 6 Akun purkumittari Kun HÄTÄ-SEIS -kytkin on vapautettu kääntämällä ja virtalukon avainta on kierretty myötäpäivään, näyttää akun purkumittari vielä käytettävissä olevan kapasiteetin. Jos jäännöskapasiteetti on 30 %, näyttö vilkkuu. Jos kapasiteetin näyttö on alle 20 %, tapahtuu noston katkaisu. - + Valtuutettu ammattihenkilökunta voi asettaa huoltovapaiden akkujen ja erikoisakkujen näyttö- ja katkaisukohdat parametrien kohdentamisen avulla. 50% 1004.FIN D 6

38 E Ohjaus 1 Tehdaskuljetusajoneuvojen käytön turvallisuusmääräykset Ajolupa: Tehdaskuljetusajoneuvoa saavat kuljettaa vain tehtävään soveltuvat koulutetut henkilöt, jotka ovat osoittaneet laitteen haltijalle tai hänen edustajalleen taitonsa kuormien kuljetuksessa ja käsittelyssä ja jotka ovat nimenomaan saaneet valtuutuksen tähän tehtävään laitteen haltijalta tai hänen edustajaltaan. Kuljettajan oikeudet, velvollisuudet ja käyttäytyminen: Kuljettajan tulee tietää oikeutensa ja velvollisuutensa, hänen täytyy olla perehtynyt tehdaskuljetusajoneuvon ohjaukseen ja tunnettava tämän käyttöohjeen sisältö. Hänelle on myönnettävä kaikki tarvittavat oikeudet. Asiattomilta on käyttö kielletty: Kuljettaja on työaikana vastuussa tehdaskuljetusajoneuvosta. Hänen on kiellettävä asiattomilta tehdaskuljetusajoneuvon ajaminen tai muu käyttö. Henkilöiden kuljetus tai nosto on kielletty. Vauriot ja viat: Kaikista tehdaskuljetusajoneuvossa tai sen lisälaitteissa ilmenevistä vaurioista tai vioista on välittömästi ilmoitettava vastuuhenkilölle. Tehdaskuljetusajoneuvoa, jonka toiminnoissa on jotakin vikaa (esim. kuluneet renkaat tai vialliset jarrut), ei saa käyttää, ennen kuin se on asianmukaisesti korjattu. Korjaukset: Kuljettaja ei saa ilman erikoiskoulutusta ja lupaa suorittaa mitään korjaus- tai muutostöitä tehdaskuljetusajoneuvoon. issään tapauksessa hän ei saa muuttaa turvajärjestelmien ja kytkimien asetuksia tai kytkeä niitä pois käytöstä. F Vaara-alue: Vaara-alueeksi katsotaan alue, jonka sisällä tehdaskuljetusajoneuvon tai sen kuorman nostovälineiden (esim. haarukan sakarat tai lisälaitteet) ajo- ja nostoliikkeet tai kuljetettavat kuormat voivat aiheuttaa vaaraa ihmisille. Tähän sisältyy myös alue, jolle putoavat kuormat tai laskeva/putoava lisälaite saattavat osua. Asiattomat henkilöt on poistettava vaara-alueelta. Henkilöihin kohdistuvissa vaaratilanteissa on ajoissa annettava varoitusmerkki. Elleivät asiattomat henkilöt käskystä huolimatta poistu vaara-alueelta, on tehdaskuljetusajoneuvo heti pysäytettävä. Turvalaitteet ja varoituskilvet: Tässä käyttöohjeessa kuvatut turvalaitteet, varoituskilvet ja varoitusohjeet on otettava ehdottomasti huomioon FIN E 1

39 2 Ohjaus- ja näyttöelementtien kuvaus 2.1 Ohjauspulpetin ohjaus- ja näyttöelementit FIN E 2

40 0206.FIN Pos. Ohjaus- tai Toiminto näyttöelementti 1 Ohjauspulpetti t Kaikki näytöt ja toiminnot 2 Virtalukko t Ohjausvirran kytkeminen päälle ja pois päältä. Vetämällä avain pois virtalukosta varmistetaan, etteivät asiattomat pysty kytkemään ajoneuvoa päälle. 3 Ohjauspulpetin lukitus t Ohjauspulpetin säätö korkeuden ja etäisyyden mukaan. 4 Hytin turvakaari t Ulosputoamisen estäminen 5 Istuimen korkeudensäätö 6 Varopainike (jalkapoljin) 7 Käsituki ja kosketuskohta t Kuljettajan istuinta voidaan säätää pystysuunnassa. t Seisontajarrun irrottaminen. Aktivoituessaan antaa jousivoimajarrun ja ajoliikkeen vapaaksi. Varopainikkeen irtipäästäminen pysäyttää ajoneuvon heti aina pysäytykseen asti. t Kaksinkäsinkytkentä 8 Hydrauliohjausnuppi t Pää- ja lisänoston nosto ja lasku, kuormahaarukan työntö ja kääntö 9 Näyttöyksikkö t Käyttötietojen ja varoitusilmoitusten näyttäminen 10 Näyttö "Seisontajarru t Palaa, kun seisontajarru on päällä päälle" 11 Näyttö "HÄTÄ-SEIS" t Palaa, kun HÄTÄ-SEIS-laite on automaattisesti lauennut 12 Näyttö "Häiriö" t Palaa, kun on sattunut häiriö 13 Ajo-ohjausnuppi t Ohjaa ajoneuvon ajosuuntaa ja nopeutta 14 Painike "Pää- ja lisänoston lasku" t ahdollistaa pää- ja lisänoston samanaikaisen laskemisen 15 Painike "Lisänosto" t Kytkee hydrauliohjausnupin haarukkakannattimen nostamiseen ja laskemiseen ilman kuljettajan hyttiä 16 Painike "Lisälaitteen työntö" 17 Painike "Haarukkakannattimen kääntö" t Kytkee hydrauliohjausnupin toimintoon "Lisälaitteen työntö" t Kytkee hydrauliohjausnupin toimintoon "Haarukkakannattimen kääntö" 18 HÄTÄ-SEIS-kytkin t Päävirtapiiri katkaistaan, kaikki ajoneuvon liikkeet kytkeytyvät pois päältä 19 Painike t Sen toiminnon aktivoiminen tai vahvistaminen, joka liittyy sen näyttöyksikössä yläpuolella näytettyyn symboliin 20 Painike "Alivalikon t Aseta valikko perusnäyttöön lopetus" 21 Ohjauspyörä t Ajoneuvon ohjaaminen haluttuun suuntaan 22 Painike "Varoitussignaali" t Laukaisee varoitussignaalin t = Vakiovarusteet o = Lisävarusteet E 3

41 2.2 Näyttöyksikön ohjaus- ja näyttöelementit Yläalueen symbolit Pos. Symboli näyttöelementti Ohjaus- tai 23 ahdollisen ajonopeuden näyttö: Kilpikonna Jänis t Toiminto Ryömintäajo aksiminopeus 24 Näyttö "Ohjausjohtimen tunnistus" 25 Ohjauskulman näyttö vaihtuu näytön mukaan "Pujotusvaihe käynnissä" "Ohjausjohtimella ohjattu" "Poikkeaa ohjausjohtimesta" IF Anturit, jotka ovat tunnistaneet ohjausjohtimen, näytetään tummalla taustalla t Näyttää ajankohtaisen ohjauskulman keskiasentoon nähden SF Pujotuksen jälkeen näytetään koko ajan keskiasento Ohjauskulman näyttö sammuu ja IF korvataan ohjausjohtimen symboleilla IF IF IF kun johdetaan ohjausjohtimeen (induktiivinen ohjaus) kun ajoneuvoa ohjataan pakotetusti ohjausjohtimella kun ajoneuvo on poikennut koordinoimattomasti ohjausjohtimesta ja pakko-ohjauksesta 0206.FIN E 4

42 Pos. Symboli näyttöelementti Ohjaus- tai 26 Näyttö "Kokonaisnosto" Näyttö "Referenssi suoritettava": Päänoston nosto Päänoston lasku Lisänoston nosto Toiminto t Näyttää haarukan nostokorkeuden Kehottaa päänoston nostamiseen Kehottaa päänoston laskemiseen Kehottaa lisänoston nostamiseen Lisänoston lasku Kehottaa lisänoston laskemiseen 27 Näyttö "Kellonaika" t Kellonajan näyttäminen 28 Näyttö "Käyttötunnit" t Näyttää käyttötuntien määrän ensimmäisestä käyttöönotosta alkaen 29 Akun purkumittari t Näyttää akun lataustilan (jäännöskapasiteetti prosentteina) 0206.FIN E 5

43 2.3 Ala-alueen symbolit ja painikkeet Painikkeet (19) ajankohtaisesti näytettyjen symbolien (30) alapuolella aktivoivat tai vahvistavat toiminnon, joka liittyy siihen. Tällöin symboli näytetään tummalla taustalla. Symboli näyttöelementti Ohjaus- tai Varoitusmerkit Näyttö "Löysän ketjun varmistus" Painike "Löysän ketjun varmistuksen ohitus" Näyttö "Vain ajo eteen-/ taaksepäin mahdollinen" Painike "Kuittaus noston katkaisu akun tyhjentämisen vuoksi" Näyttö "Korkeudesta riippuva noston rajoitus" Painike "Korkeudesta riippuva noston rajoituksen ohitus" Näyttö "Laskun rajoitus" Painike "Laskun rajoituksen ohitus" Näyttö "Ajokatkaisu" Painike "Ajokatkaisun ohitus" Näyttö "Käytävän päätevarmistus" (valinnainen) Näyttö "Yksilönsuojarakenne" (PSA) Painike "Yksilönsuojarakenne" (PSA) Näytön "Varoitusmerkkien alivalikko" haku Alivalikon "Varoitusmerkit" lopetus Toiminto t Ilmestyy, kun löysän ketjun varmistus on havahtunut Ohittaa havahtuneen löysän ketjun varmistuksen kuljettajan paikan vapaata nostamista varten t Ilmestyy, kun noston katkaisu on havahtunut liian alhaisen akkukapasiteetin vuoksi ja ajo eteen-/taaksepäin on enää mahdollinen Vahvistaa noston katkaisun akkukapasiteetin ollessa alhainen ja antaa ajotoiminnon vapaaksi (silloin näyttö "Vain ajo eteen-/taaksepäin mahdollinen" on tummalla taustalla) o Ilmestyy, kun korkeudesta riippuva noston rajoitus on aktivoitu Ohittaa korkeudesta riippuvan noston rajoituksen (silloin näyttö on tummalla taustalla). aksimaaliset läpiajon korkeudet on huomioitava o Näyttää, että automaattinen laskun rajoitus on havahtunut. Ohittaa laskun rajoituksen, ohjaus hydrauliohjausnupilla o Näyttää, että automaattinen, korkeudesta riippuva ajokatkaisu on aktivoitu Ohittaa automaattisen, korkeudesta riippuvan ajokatkaisun o Näyttää, että käytävän päätevarmistus on lauennut. Laitetta jarrutetaan. o Näyttää, että yksilönsuojarakenne on tunnistanut käytävässä henkilöt/esineet. Ajoneuvoa jarrutetaan. Ohittaa suojatoiminnon ja mahdollistaa ryömintäajon riittävällä turvaetäisyydellä esteestä Jos yksilönsuojarakenne on asennettu, on huomioitava erillinen käyttöohje. o Näyttää, että useammat varoitusmerkit (esim. löysän ketjun varmistus korkeudesta riippuva noston katkaisu) on esitetty. Tuo yksittäiset varoitusmerkit näkyviin 0206.FIN E 6

44 Symboli näyttöelementti Ohjaus- tai Alivalikon "Varoitusmerkit" lopetus Painike "Varoitusmerkkien alivalikon lopetus" Ohjausjärjestelmät Näyttö Ohjaus päälle ei aktiivinen Näyttö Ohjaus päälle aktiivinen Painike "Ohjaus päälle" Näyttö "Taajuuden 1 valinta" (analogisesti lisätaajuudet) (alivalikko "Ohjaus päälle") Painike "Taajuuden 1 valinta" (analogiset lisätaajuudet) Haarukanohjauksen lisälaite Näyttö "Valikon vaihto synkroninen kääntö" Painike "Valikon vaihto synkroninen kääntö" Näyttö "Haarukan synkroninen kääntö vasemmalle" Painike "Haarukan synkroninen kääntö vasemmalle" Näyttö "Haarukan automaattinen synkroninen kääntö vasemmalle" Painike "Haarukan automaattinen synkroninen kääntö vasemmalle" o Näyttää, että voidaan poistua alivalikosta t SF Toiminto Siirto alivalikosta "Varoitusmerkit" perusvalikkoon Näyttää pakko-ohjauksen käytävässä: Kisko-ohjauksen näyttö (käyttöpyörän suora-asento) IF Näyttää, että induktiivinen ohjaus on aktiivinen SF Asettaa käyttöpyörän suora-asentoon IF Aktivoi pujotusvaiheen (ja taajuuden valinnan multitaajuudessa) o Näyttää, että ohjaus on mahdollista taajuudella 1 IF Aktivoi ohjauksen taajuudella 1 (automaattinen poistuminen alivalikosta, kun on painettu 1 sekunti) t Näyttöyksikön valikon vaihto toimintoihin "Synkroninen kääntö" Aktivoi synkronisen käännön valikon vaihdon t Näyttää, että haarukan synkroninen kääntö vasemmalle työntö oikealle on mahdollinen Aktivoi haarukan käännön vasemmalle, samanaikaisesti puomin työnnön oikealle ohjaus hydrauliohjausnupilla o Näyttää, että haarukan automaattinen synkroninen kääntö vasemmalle työntö oikealle on mahdollinen Aktivoi haarukan käännön vasemmalle samanaikaisella automaattisella puomin työnnöllä oikealle 0206.FIN E 7

45 Symboli Ohjaus- tai näyttöelementti Näyttö "Haarukan synkroninen kääntö oikealle" Painike "Haarukan synkroninen kääntö oikealle" Näyttö "Haarukan automaattinen synkroninen kääntö oikealle" Painike "Haarukan automaattinen synkroninen kääntö oikealle" Näyttö "Haarukan automaattinen synkroninen kääntö keskiasentoon asti" t Näyttää, että haarukan synkroninen kääntö oikealle työntö vasemmalle on mahdollinen Aktivoi haarukan käännön oikealle, samanaikaisesti puomin työnnön vasemmalle ohjaus hydrauliohjausnupilla o Näyttää, että haarukan automaattinen synkroninen kääntö oikealle työntö vasemmalle on mahdollinen Aktivoi haarukan käännön oikealle samanaikaisella automaattisella puomin työnnöllä vasemmalle o Näyttää, että haarukan automaattinen paikoitus keskiasentoon (sakarat eteenpäin) on mahdollinen Painike "Haarukan Aktivoi käännön haarukan liikkeen automaattinen automaattisella pysäyttämisellä synkroninen kääntö keskiasentoon, samanaikaisesti keskiasentoon asti" automaattinen puomityöntö pysäyttämisellä keskiasentoon Näyttö KOOI -haarukka o Näyttää, että KOOI -haarukan ohjaus on Painike KOOI - haarukka Näyttö "Teleskooppihaarukka" Painike "Teleskooppihaarukka" Näyttö "2. pinotuksen syvyys" Painike "2. pinotuksen syvyys" Näyttö "Haarukan kallistus" Painike "Haarukan kallistus" Näyttö "Erikoislisälaite" Painike "Erikoislisälaite" Toiminto mahdollinen Aktivoi KOOI -haarukan, ohjaus hydrauliohjausnupilla o Näyttää, että teleskooppihaarukan ohjaus on mahdollinen Aktivoi teleskooppihaarukan, ohjaus hydrauliohjausnupilla o Näyttää, että 2. pinotuksen syvyys on mahdollinen Aktivoi 2. pinotuksen syvyyden, ohjaus hydrauliohjausnupilla o Näyttää, että haarukan kallistuminen on mahdollinen Aktivoi haarukan kallistumisen, ohjaus hydrauliohjausnupilla o Näyttää, että erikoislisälaitteen ohjaus on mahdollinen Aktivoi erikoislisälaitteen ohjauksen, ohjaus hydrauliohjausnupilla 0206.FIN E 8

46 Symboli näyttöelementti Ohjaus- tai Sakaroiden säädön lisälaite Näyttö Sakaroiden säätö, symmetrinen Painike Sakaroiden säätö, symmetrinen Näyttö Valikon vaihto sakaroiden säätö, epäsymmetrinen Painike Valikon vaihto sakaroiden säätö, epäsymmetrinen Näyttö Sakaroiden säätö, vain vasemmalla Painike Sakaroiden säätö, vain vasemmalla Näyttö Sakaroiden säätö, vain oikealla Painike Sakaroiden säätö, vain oikealla Toiminto o Näyttää, että sakaroiden säätöä voidaan käyttää Aktivoi sakaroiden säädön hydrauliohjausnupin samanaikaisella käytöllä, kiertoliike oikealle = sakara sisäänpäin, kiertoliike vasemmalle = sakara ulospäin o Näyttää, että valikon vaihto "Sakaroiden säätö, epäsymmetrinen" on mahdollinen Näyttöyksikön valikon vaihto toimintoihin "Sakaroiden säätö, epäsymmetrinen" o Näyttää, että sakaroiden säätö on mahdollinen vain vasemmalla Aktivoi sakaroiden säädön vain vasemmalla, ohjaus hydrauliohjausnupilla o Näyttää, että sakaroiden säätö on mahdollinen vain oikealla Aktivoi sakaroiden säädön vain oikealla, ohjaus hydrauliohjausnupilla t = Vakiovarusteet o = Lisävarusteet SF = Kisko-ohjaus IF = Induktiivinen ohjaus 0206.FIN E 9

47 2.4 Ajoneuvon käyttötilan symbolit Ajoneuvon käyttötila päällekytkemisen jälkeen näytetään näyttöyksikössä symbolien avulla. Turvapuomit ovat auki Jalkapainiketta ei painettu Lisälaite perusasennossa (katso Sivu E25) Seuraavien symbolien näkyessä on suoritettava referenssiajo näytön mukaan, ts. päänostoa ja lisänostoa on molempia nostettava ja taas laskettava n. 10 cm. Vain tällä tavalla ohjaus antaa vapautuksen ajoneuvon kaikkien liikkeiden suorittamiseksi täydellä nopeudella. Referenssiajo: Päänoston nosto Referenssiajo: Päänoston lasku Referenssiajo: Lisänoston nosto Referenssiajo: Lisänoston lasku 0206.FIN E 10

48 3 Ajoneuvon käyttöönotto F Ennen kuin ajoneuvon saa ottaa käyttöön, ohjata sitä tai nostaa lastausyksikköä, kuljettajan on varmistettava, ettei kukaan oleskele vaara-alueella. Tarkastukset ja toimenpiteet ennen päivittäistä käyttöönottoa F Tarkasta koko ajoneuvo ulkopuolelta ilmeisten vaurioiden ja vuotojen varalta. Tarkasta akun kiinnityksen, kaapelinliitäntöjen vauriot ja pitävä kiinnitys. Tarkasta akun pistokkeen pitävä kiinnitys. Tarkasta kuljettajan suojakaton vauriot. Tarkasta kuorman nostovälineen tunnistettavat vauriot, kuten halkeamat, vääntynyt tai voimakkaasti kulunut kuormahaarukka. Tarkasta kuormapyörien vauriot. Tarkasta, onko kuormaketjut kiristetty tasaisesti. Tarkasta, ovatko turvalaitteet kunnossa ja toimivia. Kisko-ohjauksessa on tarkastettava ohjausrullien tasainen pyöriminen ja niiden vauriot. Useampien henkilöiden kuljettajan hyttiin meneminen on kielletty. Kuljettajan istuimen säätö Vedä säätövipu ja säädä oikea korkeus kuormittamalla tai keventämällä istuinta. Ohjauspulpetin kaltevuuden säätö Z Ohjauspulpetin kaltevuutta voidaan säätää 5 asentoon. Työnnä ohjauspulpetti (1) oikealle ja säädä kaltevuus, kunnes pultti jälleen lukittuu. Ohjauspulpetin korkeudensäätö Löysää vipu (3) Sijoita ohjauspulpetti (ylös- tai alaspäin) Kiristä vipu (3) Käyttövalmiuden luominen 0206.FIN F Sulje turvapuomit kokonaan molemmilta sivuilta. Vapauta HÄTÄ-SEIS-kytkin (18) sitä kiertämällä. Liitä avain virtalukkoon (2) ja kierrä avainta myötäpäivään. Tarkasta varoituslaitteen (äänitorven) toiminta. Tarkasta käyttö- ja seisontajarrun toiminta. Suorita nostomaston referenssiajo korkeusmittarin säätämiseksi (katso sivu E 10). Jos käynnistämisvaiheen aikana tapahtuu tahaton ajo-, nostoliike, on käytettävä heti HÄTÄ-SEISkytkintä E 11
