Turvatyynyadapterin liittäminen

Transkriptio

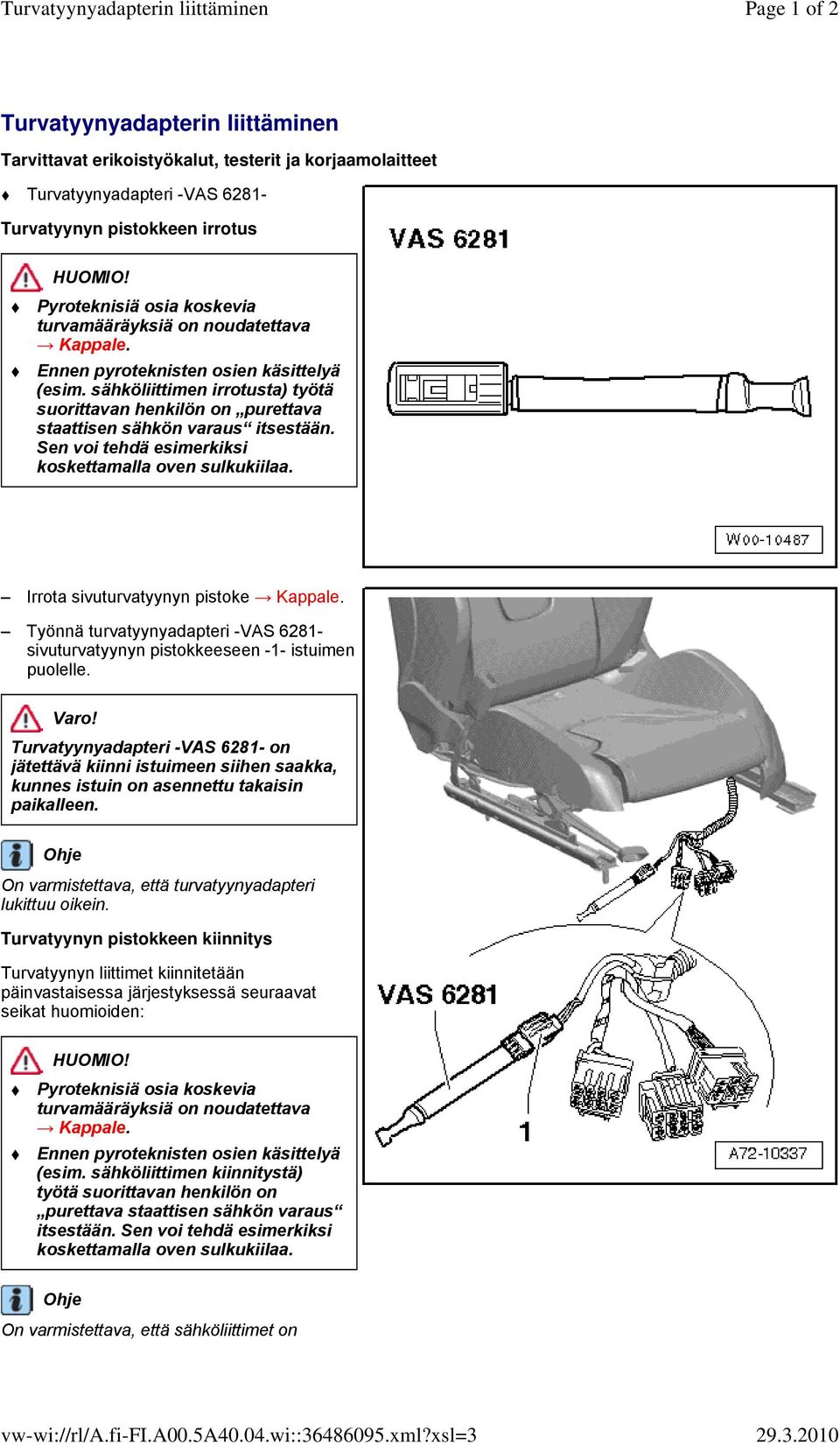

1 Turvatyynyadapterin liittäminen vw-wi://rl/a.fi-fi.a00.5a40.04.wi:: xml?xsl=3 Page 1 of 2 Turvatyynyadapterin liittäminen Tarvittavat erikoistyökalut, testerit ja korjaamolaitteet Turvatyynyadapteri -VAS Turvatyynyn pistokkeen irrotus Pyroteknisiä osia koskevia turvamääräyksiä on noudatettava Kappale. Ennen pyroteknisten osien käsittelyä (esim. sähköliittimen irrotusta) työtä suorittavan henkilön on purettava staattisen sähkön varaus itsestään. Sen voi tehdä esimerkiksi koskettamalla oven sulkukiilaa. Irrota sivuturvatyynyn pistoke Kappale. Työnnä turvatyynyadapteri -VAS sivuturvatyynyn pistokkeeseen -1- istuimen puolelle. Varo! Turvatyynyadapteri -VAS on jätettävä kiinni istuimeen siihen saakka, kunnes istuin on asennettu takaisin paikalleen. On varmistettava, että turvatyynyadapteri lukittuu oikein. Turvatyynyn pistokkeen kiinnitys Turvatyynyn liittimet kiinnitetään päinvastaisessa järjestyksessä seuraavat seikat huomioiden: Pyroteknisiä osia koskevia turvamääräyksiä on noudatettava Kappale. Ennen pyroteknisten osien käsittelyä (esim. sähköliittimen kiinnitystä) työtä suorittavan henkilön on purettava staattisen sähkön varaus itsestään. Sen voi tehdä esimerkiksi koskettamalla oven sulkukiilaa. On varmistettava, että sähköliittimet on

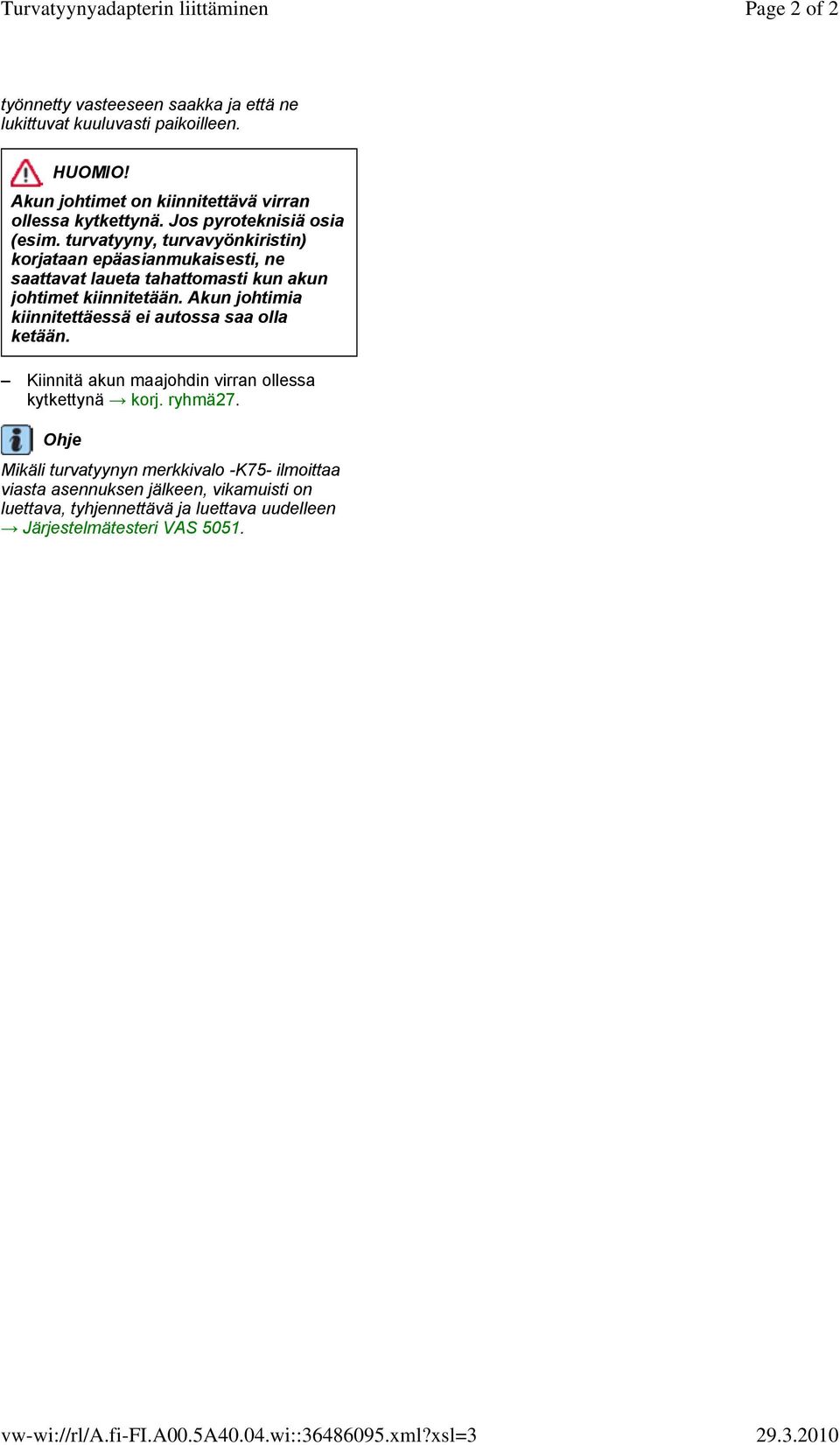

2 Turvatyynyadapterin liittäminen vw-wi://rl/a.fi-fi.a00.5a40.04.wi:: xml?xsl=3 Page 2 of 2 työnnetty vasteeseen saakka ja että ne lukittuvat kuuluvasti paikoilleen. Akun johtimet on kiinnitettävä virran ollessa kytkettynä. Jos pyroteknisiä osia (esim. turvatyyny, turvavyönkiristin) korjataan epäasianmukaisesti, ne saattavat laueta tahattomasti kun akun johtimet kiinnitetään. Akun johtimia kiinnitettäessä ei autossa saa olla ketään. Kiinnitä akun maajohdin virran ollessa kytkettynä korj. ryhmä27. Mikäli turvatyynyn merkkivalo -K75- ilmoittaa viasta asennuksen jälkeen, vikamuisti on luettava, tyhjennettävä ja luettava uudelleen Järjestelmätesteri VAS 5051.

3 Etuistuimen asennuskaavio - normaali istuin (manuaalisesti säädettävä) vw-wi://rl/a.fi-fi.a00.5a40.04.wi:: xml?xsl=3 Page 1 of Etuistuimen asennuskaavio - normaali istuin (manuaalisesti säädettävä) Asennuskaavio koskee kuljettajan istuinta, matkustajan istuin on samanlainen, osat on asennettu peilikuvamaisesti. Selvyyden vuoksi lattiamatto ei näy kuvassa. 1 - Säilytyslokero varusteluversio vain etuistuimessa - normaali istuin ilman istuinpinnan jatketta asennuskaavio Kappale 2 - Kahva istuimen pitkittäisäätöä varten asennuskaavio Kappale 3 - Suojus

4 Etuistuimen asennuskaavio - normaali istuin (manuaalisesti säädettävä) vw-wi://rl/a.fi-fi.a00.5a40.04.wi:: xml?xsl=3 Page 2 of oikean etuistuimen kiskolle 4 - Ruuvi 50 Nm 5 - Istuinpinnan jatke varusteluversio vain urheiluetuistuimessa (manuaalisesti säädettävä) asennuskaavio Kappale 6 - Lastenistuimen ISOFIX-kiinnitys varusteluversio vain matkustajan istuimeen asennuskaavio Kappale tarkistettava kolarin jälkeen Kappale 7 - Tunnelinpuoleinen peitelevy 8 - Ruuvi 50 Nm 9 - Etuistuin - normaali istuin (manuaalisesti säädettävä) 10 - Pääntuki manuaalisesti säädettävä asennuskaavio Kappale 11 - Suojus oikean takaistuimen kiskolle 12 - Selkänojan säätöpyörä 13 - Ruuvi 50 Nm 14 - Suojus vasemman takaistuimen kiskolle 15 - Istuimen alaosa Pitkittäissäädöllä varustetun istuimen alaosaa ei voi irrottaa istuimen yläosasta (istuinrungosta) normaalissa etuistuimessa (manuaalisesti säädettävässä) Istuimen korkeuden säätökahva asennuskaavio Kappale 17 - Kynnyksenpuoleinen peitelevy

5 Etuistuimen asennuskaavio - normaali istuin (manuaalisesti säädettävä) vw-wi://rl/a.fi-fi.a00.5a40.04.wi:: xml?xsl=3 Page 3 of Käyttölaite ristiseläntuelle varusteluversio asennuskaavio Kappale Ristiseläntuen säätökytkimen irrotus ja kiinnitys Kappale Ristiseläntuen irrotus ja kiinnitys Kappale 19 - Istuimen kaltevuuden säätö varusteluversio asennuskaavio Kappale 20 - Suojus pistokeryhmälle 21 - Pistokeryhmä Pistokkeiden koskettimet Kappale 22 - Suojus vasemman etuistuimen kiskolle 23 - Ruuvi 50 Nm 24 - Aaltoputki modulaarista johdinasennusta varten asennuskaavio Kappale Aaltoputkella varustettu modulaarinen johdinasennus etuistuimessa Kappale

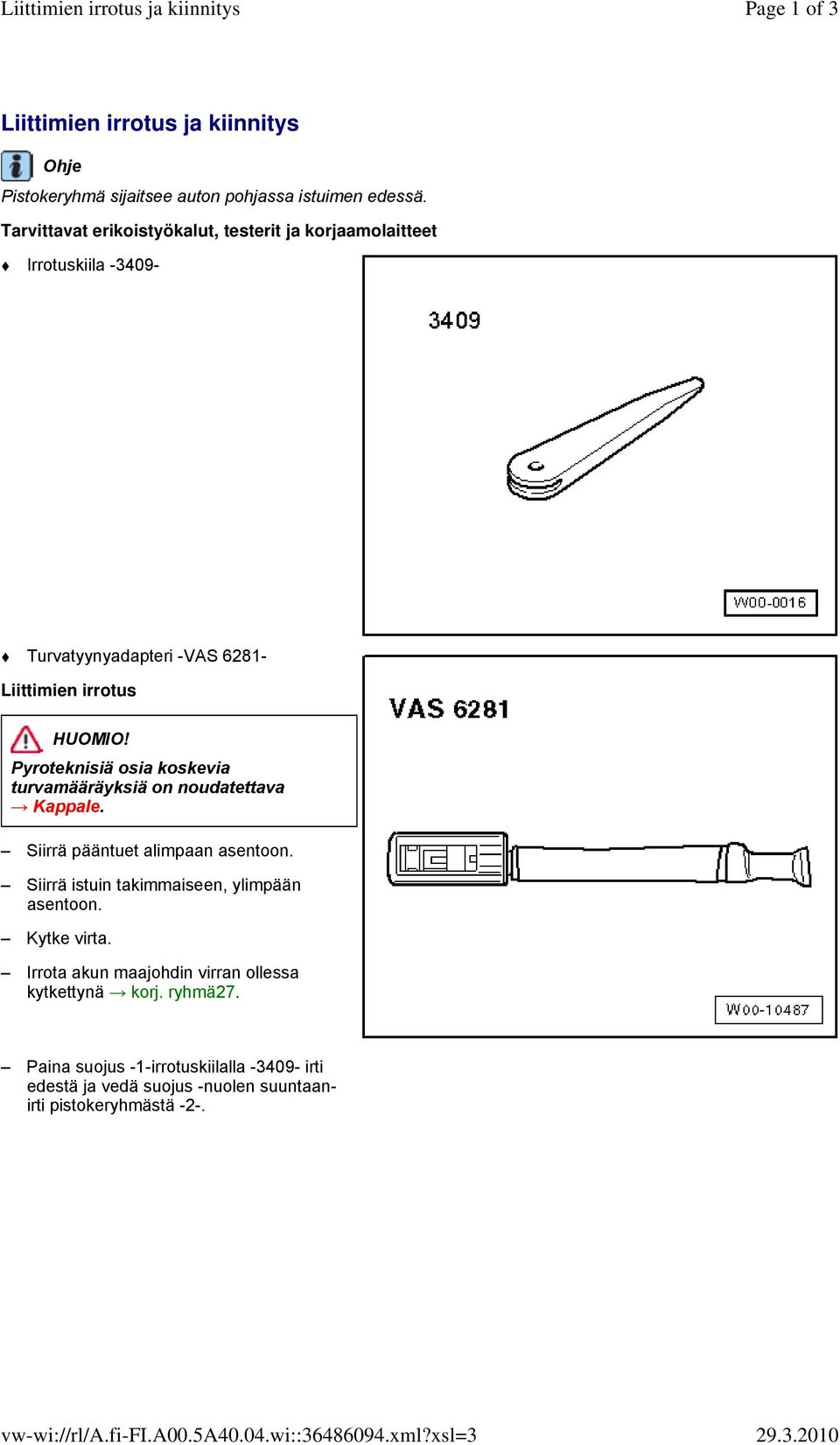

6 Liittimien irrotus ja kiinnitys vw-wi://rl/a.fi-fi.a00.5a40.04.wi:: xml?xsl=3 Page 1 of 3 Liittimien irrotus ja kiinnitys Pistokeryhmä sijaitsee auton pohjassa istuimen edessä. Tarvittavat erikoistyökalut, testerit ja korjaamolaitteet Irrotuskiila Turvatyynyadapteri -VAS Liittimien irrotus Pyroteknisiä osia koskevia turvamääräyksiä on noudatettava Kappale. Siirrä pääntuet alimpaan asentoon. Siirrä istuin takimmaiseen, ylimpään asentoon. Kytke virta. Irrota akun maajohdin virran ollessa kytkettynä korj. ryhmä27. Paina suojus -1-irrotuskiilalla irti edestä ja vedä suojus -nuolen suuntaanirti pistokeryhmästä -2-.

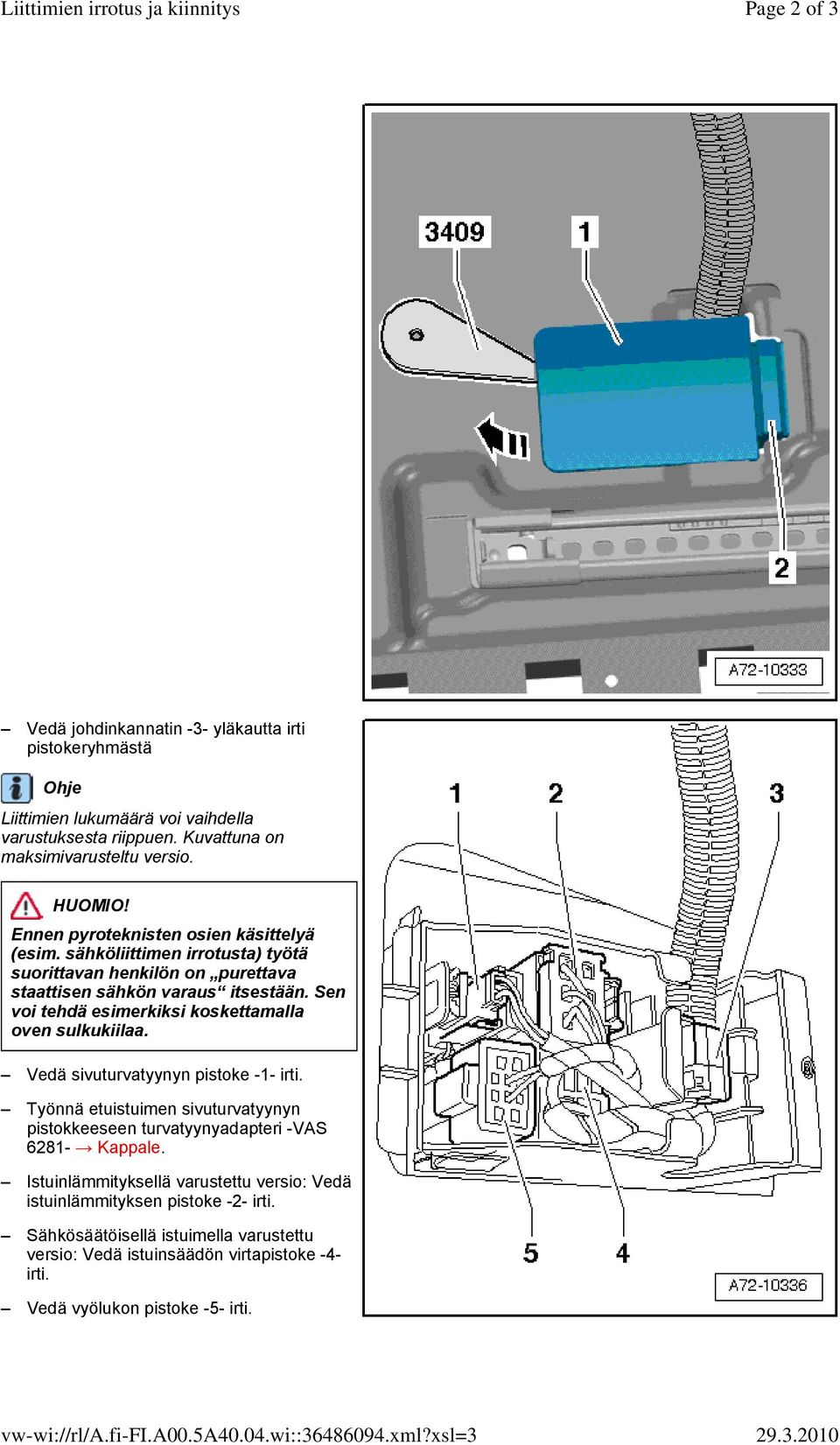

7 Liittimien irrotus ja kiinnitys vw-wi://rl/a.fi-fi.a00.5a40.04.wi:: xml?xsl=3 Page 2 of 3 Vedä johdinkannatin -3- yläkautta irti pistokeryhmästä Liittimien lukumäärä voi vaihdella varustuksesta riippuen. Kuvattuna on maksimivarusteltu versio. Ennen pyroteknisten osien käsittelyä (esim. sähköliittimen irrotusta) työtä suorittavan henkilön on purettava staattisen sähkön varaus itsestään. Sen voi tehdä esimerkiksi koskettamalla oven sulkukiilaa. Vedä sivuturvatyynyn pistoke -1- irti. Työnnä etuistuimen sivuturvatyynyn pistokkeeseen turvatyynyadapteri -VAS Kappale. Istuinlämmityksellä varustettu versio: Vedä istuinlämmityksen pistoke -2- irti. Sähkösäätöisellä istuimella varustettu versio: Vedä istuinsäädön virtapistoke -4- irti. Vedä vyölukon pistoke -5- irti.

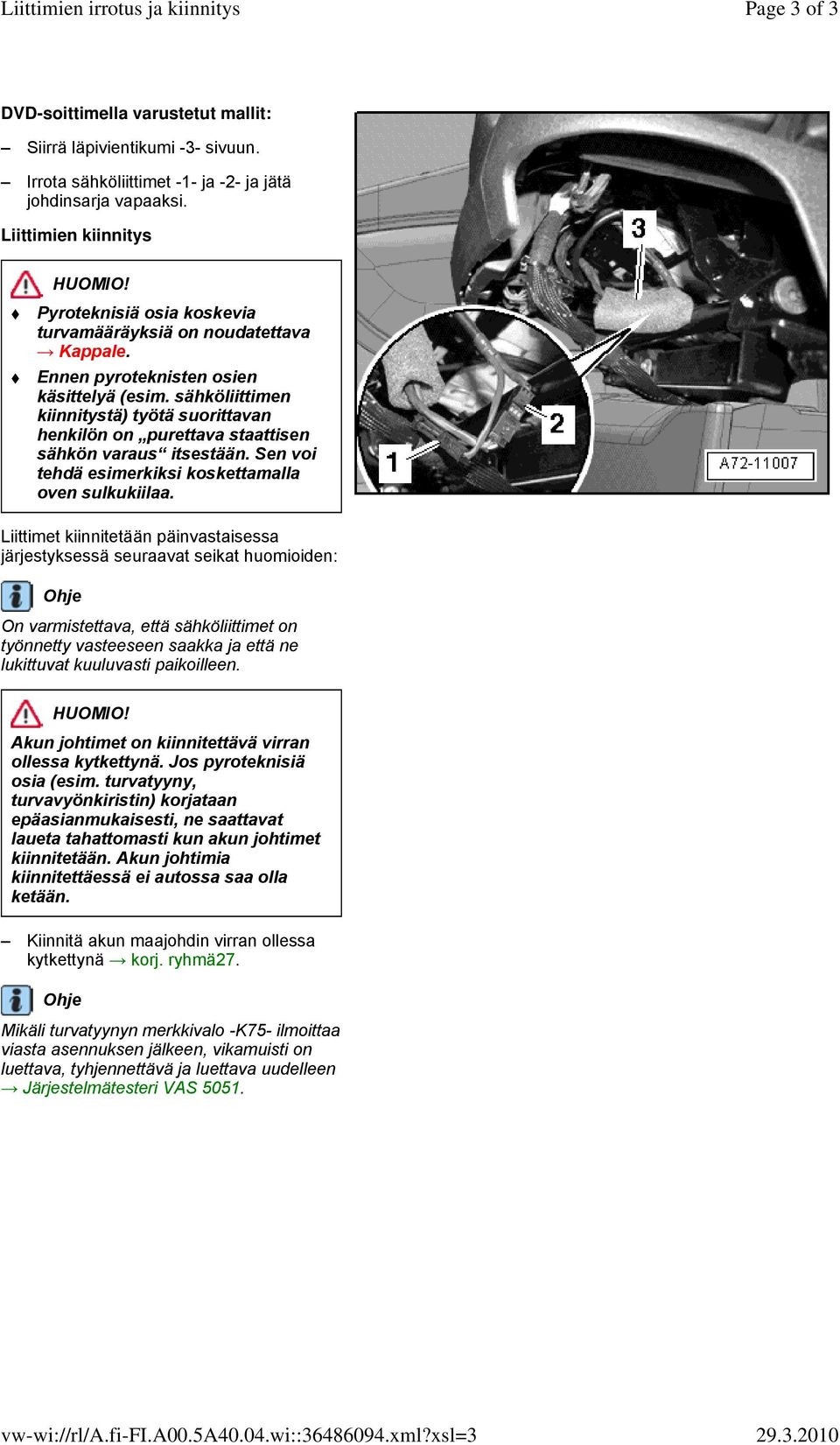

8 Liittimien irrotus ja kiinnitys vw-wi://rl/a.fi-fi.a00.5a40.04.wi:: xml?xsl=3 Page 3 of 3 DVD-soittimella varustetut mallit: Siirrä läpivientikumi -3- sivuun. Irrota sähköliittimet -1- ja -2- ja jätä johdinsarja vapaaksi. Liittimien kiinnitys Pyroteknisiä osia koskevia turvamääräyksiä on noudatettava Kappale. Ennen pyroteknisten osien käsittelyä (esim. sähköliittimen kiinnitystä) työtä suorittavan henkilön on purettava staattisen sähkön varaus itsestään. Sen voi tehdä esimerkiksi koskettamalla oven sulkukiilaa. Liittimet kiinnitetään päinvastaisessa järjestyksessä seuraavat seikat huomioiden: On varmistettava, että sähköliittimet on työnnetty vasteeseen saakka ja että ne lukittuvat kuuluvasti paikoilleen. Akun johtimet on kiinnitettävä virran ollessa kytkettynä. Jos pyroteknisiä osia (esim. turvatyyny, turvavyönkiristin) korjataan epäasianmukaisesti, ne saattavat laueta tahattomasti kun akun johtimet kiinnitetään. Akun johtimia kiinnitettäessä ei autossa saa olla ketään. Kiinnitä akun maajohdin virran ollessa kytkettynä korj. ryhmä27. Mikäli turvatyynyn merkkivalo -K75- ilmoittaa viasta asennuksen jälkeen, vikamuisti on luettava, tyhjennettävä ja luettava uudelleen Järjestelmätesteri VAS 5051.

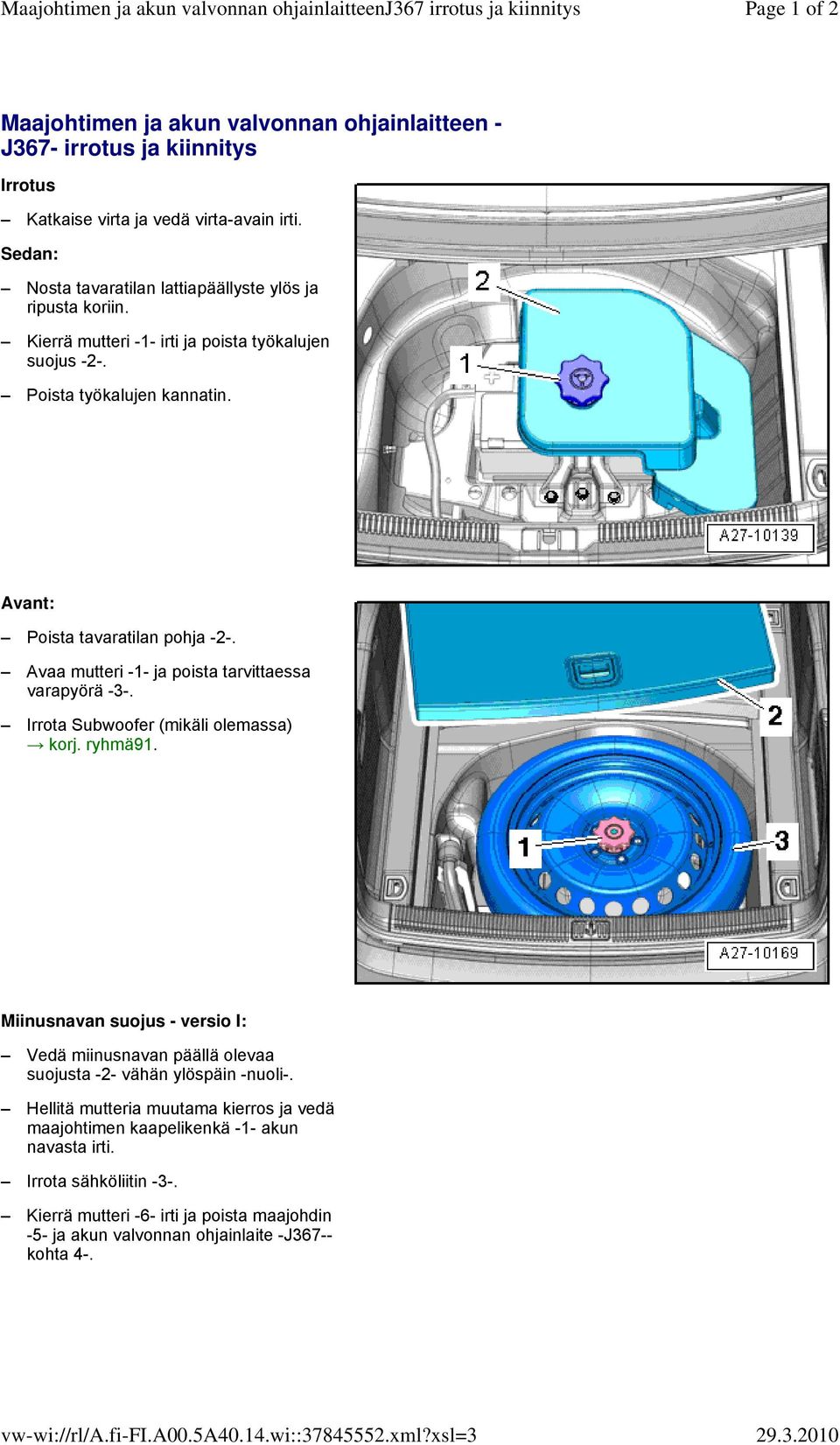

9 Maajohtimen ja akun valvonnan ohjainlaitteenj367 irrotus ja kiinnitys vw-wi://rl/a.fi-fi.a00.5a40.14.wi:: xml?xsl=3 Page 1 of 2 Maajohtimen ja akun valvonnan ohjainlaitteen - J367- irrotus ja kiinnitys Irrotus Katkaise virta ja vedä virta-avain irti. Sedan: Nosta tavaratilan lattiapäällyste ylös ja ripusta koriin. Kierrä mutteri -1- irti ja poista työkalujen suojus -2-. Poista työkalujen kannatin. Avant: Poista tavaratilan pohja -2-. Avaa mutteri -1- ja poista tarvittaessa varapyörä -3-. Irrota Subwoofer (mikäli olemassa) korj. ryhmä91. Miinusnavan suojus - versio I: Vedä miinusnavan päällä olevaa suojusta -2- vähän ylöspäin -nuoli-. Hellitä mutteria muutama kierros ja vedä maajohtimen kaapelikenkä -1- akun navasta irti. Irrota sähköliitin -3-. Kierrä mutteri -6- irti ja poista maajohdin -5- ja akun valvonnan ohjainlaite -J367-- kohta 4-.

10 Maajohtimen ja akun valvonnan ohjainlaitteenj367 irrotus ja kiinnitys vw-wi://rl/a.fi-fi.a00.5a40.14.wi:: xml?xsl=3 Page 2 of 2 Miinusnavan suojus - versio II: Avaa suojus -2- akun miinusnavan päältä. Hellitä mutteria muutama kierros ja vedä maajohtimen kaapelikenkä -2- akun navasta irti. Irrota sähköliitin -3-. Kierrä mutteri -6- irti ja poista maajohdin -5- ja akun valvonnan ohjainlaite -J367-- kohta 4-. Kiinnitys Kiristystiukkuus: Sedan Kappale, Avant Kappale. Kiinnitys tapahtuu vastakkaisessa järjestyksessä seuraavia ohjeita noudattaen: Kytke akku Ankkuri. Kiinnitä Subwoofer (mikäli olemassa) korj. ryhmä91.

11 Etuistuimien siirtäminen huoltoasentoon vw-wi://rl/a.fi-fi.a00.5a40.04.wi:: xml?xsl=3 Page 1 of Etuistuimien siirtäminen huoltoasentoon Tarvittavat erikoistyökalut, testerit ja korjaamolaitteet Irrotuskiila Huoltoasentoon valmistelu Siirrä pääntuet alimpaan asentoon. Siirrä istuin takimmaiseen, ylimpään asentoon. Kuvassa ympäristö ei näy selvyyden vuoksi. Vipua mahdolliset suojukset -1- irrotuskiilalla irti istuinkiskosta -2-. Paina suojus -1-irrotuskiilalla irti edestä ja vedä suojus -nuolen suuntaanirti pistokeryhmästä -2-. Sähköjohtimia ei saa irrottaa.

12 Etuistuimien siirtäminen huoltoasentoon vw-wi://rl/a.fi-fi.a00.5a40.04.wi:: xml?xsl=3 Page 2 of Huoltoasennon poistaminen Kiinnitys suoritetaan päinvastaisessa järjestyksessä seuraavat seikat huomioiden: Varmista, että suojuksen korvake on työnnetty oikein pistokeryhmään. Lukitse suojus oikein pistokeryhmään.

13 Istuinkiskon suojuksen irrotus ja kiinnitys vw-wi://rl/a.fi-fi.a00.5a40.04.wi:: xml?xsl=3 Page 1 of Istuinkiskon suojuksen irrotus ja kiinnitys Irrotus- ja kiinnitysohjeet koskevat kuljettajan istuimen kynnyksenpuoleista istuinkiskon suojusta. Tunnelinpuoleisen istuinkiskon suojuksen irrotus ja kiinnitys suoritetaan samalla tavalla. Tarvittavat erikoistyökalut, testerit ja korjaamolaitteet Irrotuskiila Irrotus Noudata pyroteknisiä osia koskevia turvamääräyksiä Kappale. Ennen pyroteknisten osien käsittelyä (esim. sähköliittimen irrotus) työtä suorittavan henkilön pitää purkaa sähköstaattinen varaus itsestään. Tämän voi suorittaa esim. koskettamalla oven sulkukiilaa. Irrota etuistuin: normaali istuin ja urheiluistuin (manuaalisesti säädettävä) Kappale Normaalin (manuaalisesti säädettävän) etuistuimen irrotus ja kiinnitys. normaali istuin ja urheiluistuin (sähköisesti säädettävä) sekä mukavuusistuin ja superurheiluistuin Kappale Etuistuin - normaalin istuimen (sähköisesti säädettävän) irrotus ja kiinnitys. Paina suojuksen lukitusnokat -3, 4, 5- irti istuinkiskosta -2-. Vedä suojus -1- irti etukautta mahdollisimman samansuuntaisesti istuinkiskon kanssa. Kiinnitys Pyroteknisiä osia koskevia turvamääräyksiä on noudatettava Kappale. Ennen pyroteknisten osien käsittelyä (esim. sähköliittimen kiinnitystä) työtä suorittavan henkilön on purettava staattisen sähkön varaus itsestään. Sen voi tehdä esimerkiksi koskettamalla oven sulkukiilaa. Kiinnitys suoritetaan päinvastaisessa järjestyksessä seuraavat seikat huomioiden:

14 Istuinkiskon suojuksen irrotus ja kiinnitys vw-wi://rl/a.fi-fi.a00.5a40.04.wi:: xml?xsl=3 Page 2 of On varmistettava, että sähköliittimet on työnnetty vasteeseen saakka ja että ne lukittuvat kuuluvasti paikoilleen. Akun johtimet on kiinnitettävä virran ollessa kytkettynä. Jos pyroteknisiä osia (esim. turvatyyny, turvavyönkiristin) korjataan epäasianmukaisesti, ne saattavat laueta tahattomasti kun akun johtimet kiinnitetään. Akun johtimia kiinnitettäessä ei autossa saa olla ketään. Kiinnitä akun maajohdin virran ollessa kytkettynä korj. ryhmä27. Mikäli turvatyynyn merkkivalo -K75- ilmoittaa viasta asennuksen jälkeen, vikamuisti on luettava, tyhjennettävä ja luettava uudelleen Järjestelmätesteri VAS 5051.

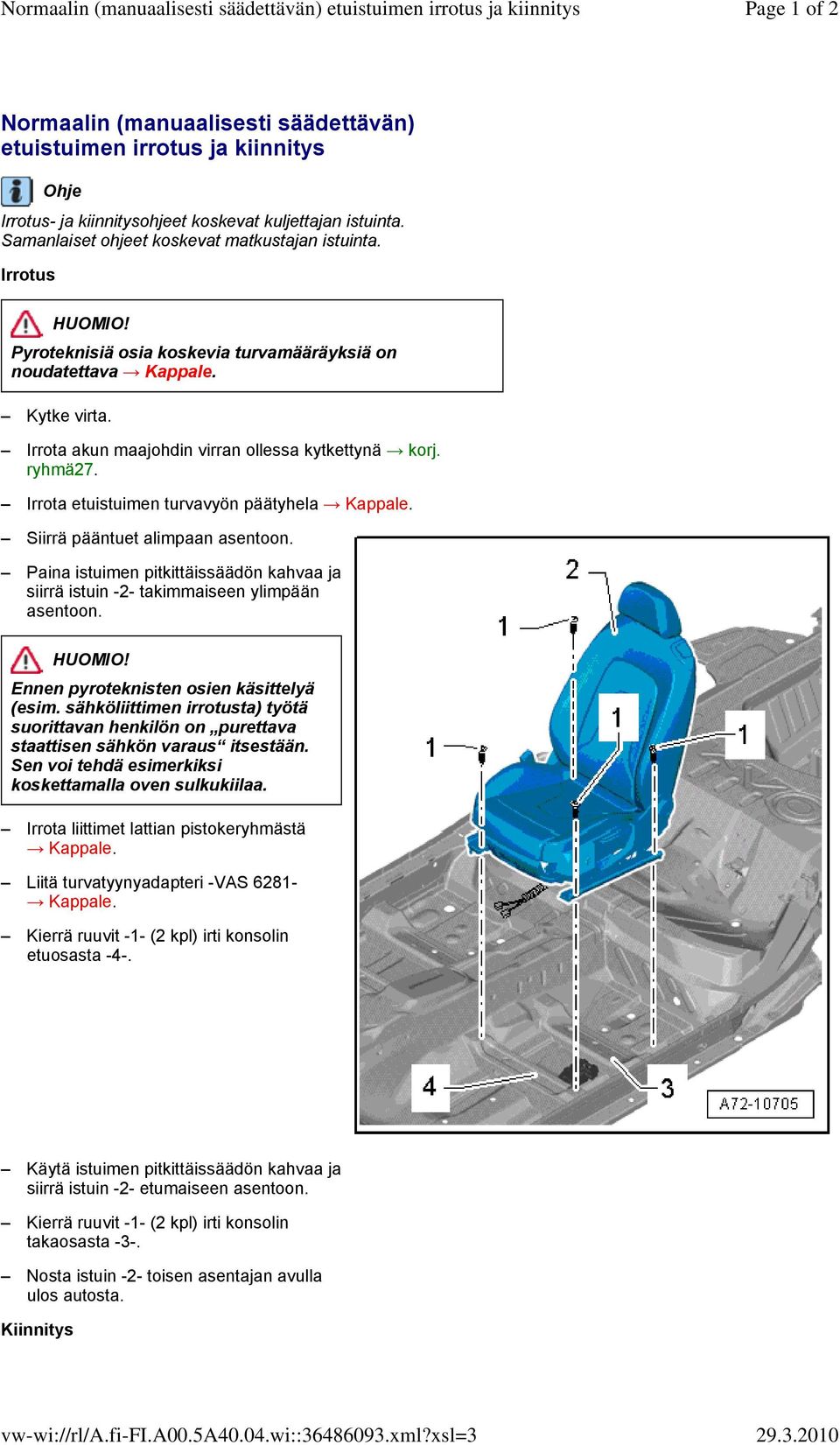

15 Normaalin (manuaalisesti säädettävän) etuistuimen irrotus ja kiinnitys vw-wi://rl/a.fi-fi.a00.5a40.04.wi:: xml?xsl=3 Page 1 of 2 Normaalin (manuaalisesti säädettävän) etuistuimen irrotus ja kiinnitys Irrotus- ja kiinnitysohjeet koskevat kuljettajan istuinta. Samanlaiset ohjeet koskevat matkustajan istuinta. Irrotus Pyroteknisiä osia koskevia turvamääräyksiä on noudatettava Kappale. Kytke virta. Irrota akun maajohdin virran ollessa kytkettynä korj. ryhmä27. Irrota etuistuimen turvavyön päätyhela Kappale. Siirrä pääntuet alimpaan asentoon. Paina istuimen pitkittäissäädön kahvaa ja siirrä istuin -2- takimmaiseen ylimpään asentoon. Ennen pyroteknisten osien käsittelyä (esim. sähköliittimen irrotusta) työtä suorittavan henkilön on purettava staattisen sähkön varaus itsestään. Sen voi tehdä esimerkiksi koskettamalla oven sulkukiilaa. Irrota liittimet lattian pistokeryhmästä Kappale. Liitä turvatyynyadapteri -VAS Kappale. Kierrä ruuvit -1- (2 kpl) irti konsolin etuosasta -4-. Käytä istuimen pitkittäissäädön kahvaa ja siirrä istuin -2- etumaiseen asentoon. Kierrä ruuvit -1- (2 kpl) irti konsolin takaosasta -3-. Nosta istuin -2- toisen asentajan avulla ulos autosta. Kiinnitys

16 Normaalin (manuaalisesti säädettävän) etuistuimen irrotus ja kiinnitys vw-wi://rl/a.fi-fi.a00.5a40.04.wi:: xml?xsl=3 Page 2 of 2 Pyroteknisiä osia koskevia turvamääräyksiä on noudatettava Kappale. Ennen pyroteknisten osien käsittelyä (esim. sähköliittimen kiinnitystä) työtä suorittavan henkilön on purettava staattisen sähkön varaus itsestään. Sen voi tehdä esimerkiksi koskettamalla oven sulkukiilaa. Kiinnitys suoritetaan päinvastaisessa järjestyksessä seuraavat seikat huomioiden: Vedä turvatyynyadapteri -VAS irti vasta istuimen kiinnityksen jälkeen Kappale. On varmistettava, että sähköliittimet on työnnetty vasteeseen saakka ja että ne lukittuvat kuuluvasti paikoilleen. Työnnä pistokkeet lattiassa olevan pistokeryhmän kytkimiin Kappale. Akun johtimet on kiinnitettävä virran ollessa kytkettynä. Jos pyroteknisiä osia (esim. turvatyyny, turvavyönkiristin) korjataan epäasianmukaisesti, ne saattavat laueta tahattomasti kun akun johtimet kiinnitetään. Akun johtimia kiinnitettäessä ei autossa saa olla ketään. Kiinnitä akun maajohdin virran ollessa kytkettynä korj. ryhmä27. Mikäli turvatyynyn merkkivalo -K75- ilmoittaa viasta asennuksen jälkeen, vikamuisti on luettava, tyhjennettävä ja luettava uudelleen Järjestelmätesteri VAS tiukkuus Kappale.

17 Pistokeryhmän liittimet vw-wi://rl/a.fi-fi.a00.5a40.04.wi:: xml?xsl=3 Page 1 of Pistokeryhmän liittimet Pistokkeiden koskettimet Virtapiirikaaviot, sähkölaitteiden vianetsintä ja sijaintipaikat 1 - Sivuturvatyyny 2 - Istuinlämmitys 3 - Istuinsäädön virransyöttö 4 - Vyölukko Liittimien lukumäärä voi vaihdella varustuksesta riippuen. Kuvattuna on maksimivarusteltu versio.

18 Selkänojan säätöpyörän irrotus ja kiinnitys vw-wi://rl/a.fi-fi.a00.5a40.04.wi:: xml?xsl=3 Page 1 of Selkänojan säätöpyörän irrotus ja kiinnitys Tarvittavat erikoistyökalut, testerit ja korjaamolaitteet Asennustyökalu Irrotus Käännä selkänojan säätöpyörää sen verran -1- että jokin lukitsin tulee takaa - nuoli A- näkyviin. Käytä tarvittaessa taskulamppua. Asenna asennustyökalu paikalleen ja vipua sitä nuolen -B- suuntaan. Pyöritä selkänojan säätöpyörää vielä 120. Asenna asennustyökalu paikalleen ja vipua sitä nuolen -B- suuntaan. Poista selkänojan säätöpyörä. Kiinnitys Kiinnitys suoritetaan päinvastaisessa järjestyksessä seuraavat seikat huomioiden: Vaihda selkänojan säätöpyörä, jos se on asennuksen jälkeen liian löyhässä.

19 Etuistuimen turvavyön päätyhelan irrotus ja kiinnitys vw-wi://rl/a.fi-fi.a00.5a40.04.wi:: xml?xsl=3 Page 1 of 2 Etuistuimen turvavyön päätyhelan irrotus ja kiinnitys Irrotus ja kiinnitys on samanlainen vasemmalla ja oikealla. Irrotus Siirrä etuistuin eteen vasteeseen saakka. Paina suojus -1- irti vyön päätyhelasta - nuolet- ja käännä se ylös. Avaa jousen lukitusnokka -3-, työnnä sitä varten pieni ruuvitaltta -2- jousen aukkoon -nuoli A-. Jousta ei saa taivuttaa. Työnnä vyön päätyhela -4- alas -nuoli B- ja irrota pultista -1-. Kiinnitys Kiinnitys suoritetaan päinvastaisessa järjestyksessä seuraavat seikat huomioiden: Kiinnitä vyön päätyhela -3- pulttiin -1-- nuoli A- ja vedä ylös -nuoli B-, kunnes jousen lukitusnokka -2- lukittuu kuuluvasti pultin päähän.

20 Etuistuimen turvavyön päätyhelan irrotus ja kiinnitys vw-wi://rl/a.fi-fi.a00.5a40.04.wi:: xml?xsl=3 Page 2 of 2
