1 HAKAMÄENKUJA VANTAA PUH : FAX: KÄYTTÖOHJE SOLO-HENKILÖNOSTIN NOSTIN ON TARKOITETTU VAIN HENKILÖIDEN NOSTAMISEEN JA SE ON SUUNNITELTU SITEN, ETTÄ NOSTAMINEN ON MAHDOLLISTA YHDEN AVUSTAJAN TOIMESTA. NOSTO MAKSIMIKUORAMA VOI OLLA ENINTÄÄN 150 kg tai 200 kg. 6. PISTOKE NOSTIMEN MOOTTORILLE 7. PISTOKE JALASTEN LEVITTÄJÄLLE 8. PISTOKE SÄHKÖJOHDOLLE 1. HÄTÄKATKAISIN (painamalla nostin pysähtyy, kääntämällä punaista hätäkatkaisijaa myötäpäivään on nostin käyttövalmis ) 2. HÄTÄLASKU (sähköinen hätälasku toimii esim.; kynänkärjellä hätäkatkaisimen alla olevaa emergency painiketta ) 3. LATAUKSEN MERKKIVALO ( CHARGE ) (ladattaessa valo on oranssi, kun lataus on riittävä valo sammuu) 4. VERKKOVIRTA MERKKIVALO (ladatessa palaa vihreä valo ( power ) osoittaen, että verkkovirta on kytketty ) 5. PISTOKE KÄYTTÖKYTKIMELLE 1

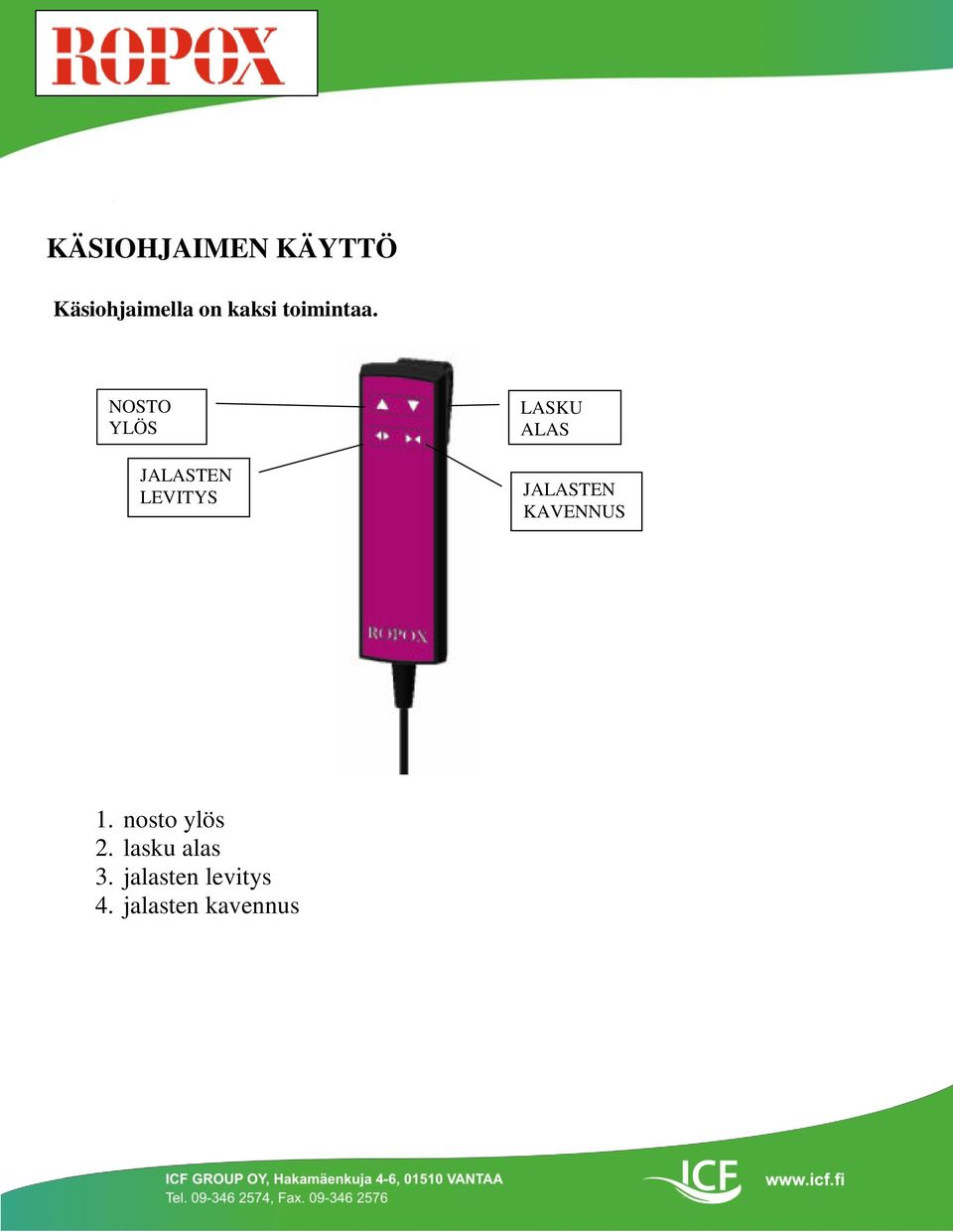

2 KÄSIOHJAIMEN KÄYTTÖ Käsiohjaimella on kaksi toimintaa. NOSTO YLÖS JALASTEN LEVITYS LASKU ALAS JALASTEN KAVENNUS 1. nosto ylös 2. lasku alas 3. jalasten levitys 4. jalasten kavennus 2

3 ÄÄNIMERKKI Jos nostettaessa kuuluu varoitusääni, tulee akku ladata välittömästi.!!! Jos lataus ei auta, on vaihdettava uudet akut. HÄTÄLASKU Jos nostin ei jostakin syystä toimi käsiohjaimella, voit laskea tai nostaa nostokaaren joko mekaanisesti tai sähköisesti. Sähköinen hätälasku toimii painamalla kynänkärjellä hätäkatkaisimen alla olevaa EMERGENCY painiketta ( nro: 2 ). ( katso kuva 1 ) kuva 1 3

4 kuva 2 Mekaaninen hätälasku tapahtuu nostamalla moottorin kyljessä olevaa punaista nostokahvaa. ( katso kuva 2 ) Vain jos sähköinen hätälasku ei toimi!!! AKUN LATAUS Nostimen akku tulee ladata vähintään kerran viikossa. Suosittelemme säännöllistä lataamista esimerkiksi joka yö. Tällöin akun käyttöikä pitenee useiksi vuosiksi. Akku kestää n. 60 nostoa, minkä jälkeen se on viimeistään ladattava. Latauslaite on rakennettu ohjausyksikön sisään, joten käytä toimituksen mukana tulevaa latausjohtoa. Kytke johdon pää verkkovirtaan. Kun akku on tyhjentynyt, sen täyteen lataaminen kestää n.7 tuntia. HÄTÄKATKAISIN voi olla ala- tai yläasennossa. Ladatessa palaa vihreä valo ( power ) osoittaen, että verkkovirta on kytketty. Oranssi valo ( charge ) osoittaa, että akku latautumassa. Kun akku on täysi, oranssi valo sammuu. NOSTINTA EI VOI KÄYTTÄÄ LATAUKSEN AIKANA! OHJAUSYKSIKKÖ Mikäli nostimessa on toimintahäiriö, on joko akku elinkaarensa lopussa tai Ohjausyksikkö on viallinen. 4

5 AKUN VAIHTO 1. Vedä akun lukitussalpaa ( akun yläosassa oleva kiiltävä pidike ) itseesi päin. 2. Nosta akku pois paikoiltaan. 3. Asenna uusi akku tilalle. Paina akku kevyesti, paikalleen jolloin lukitus napsahtaa kiinni. OHJAISYKSIKÖN VAIHTO 1. Poista akku kuten yllä on neuvottu. Irrota johdot. 2. Akun alta paljastuu pieni ruuvi, joka pitää ohjausyksikön kiinni nostimen rungossa. Ruuvaa ruuvi auki ja vedä ohjausyksikkö pois metallipidikkeestä. 3. Asenna uusi ohjausyksikkö paikoilleen. Asenna akku ja johdot paikoilleen. 4. Tarkista, että kaikki osat ovat tiukasti paikoillaan. TARKISTUS JA PUHDISTAMINEN Nostin tulee huoltaa kerran vuodessa. Toimittaja ei vastaa laitteen toimintakunnosta, jos määräaikaishuoltoja ei ole suoritettu. Puhdista pyörät säännöllisesti, näin varmistetaan kevyt liikuteltavuus. Moottoria ja akkukoteloa lukuun ottamatta nosturin voi pestä tai pyyhkiä normaaleilla desinfiointiaineilla. EI KORKEAPAINEPESUA!! 5

6 ONGELMAN RATKAISU JOS NOSTIN EI NOUSE TAI LASKE, TARKISTA ETTÄ 1. HÄTÄKYTKIN ON YLÄASENNOSSA 2. AKKU ON LADATTU 3. AKKU ON PAIKOLLAAN JA JOHDOT KUNNOLLA KIINNI. HUOM! Korjaus- ja takuuasioissa on ilmoitettava aina nosturin malli ja sarjanumero sekä hankinta-aika. 6

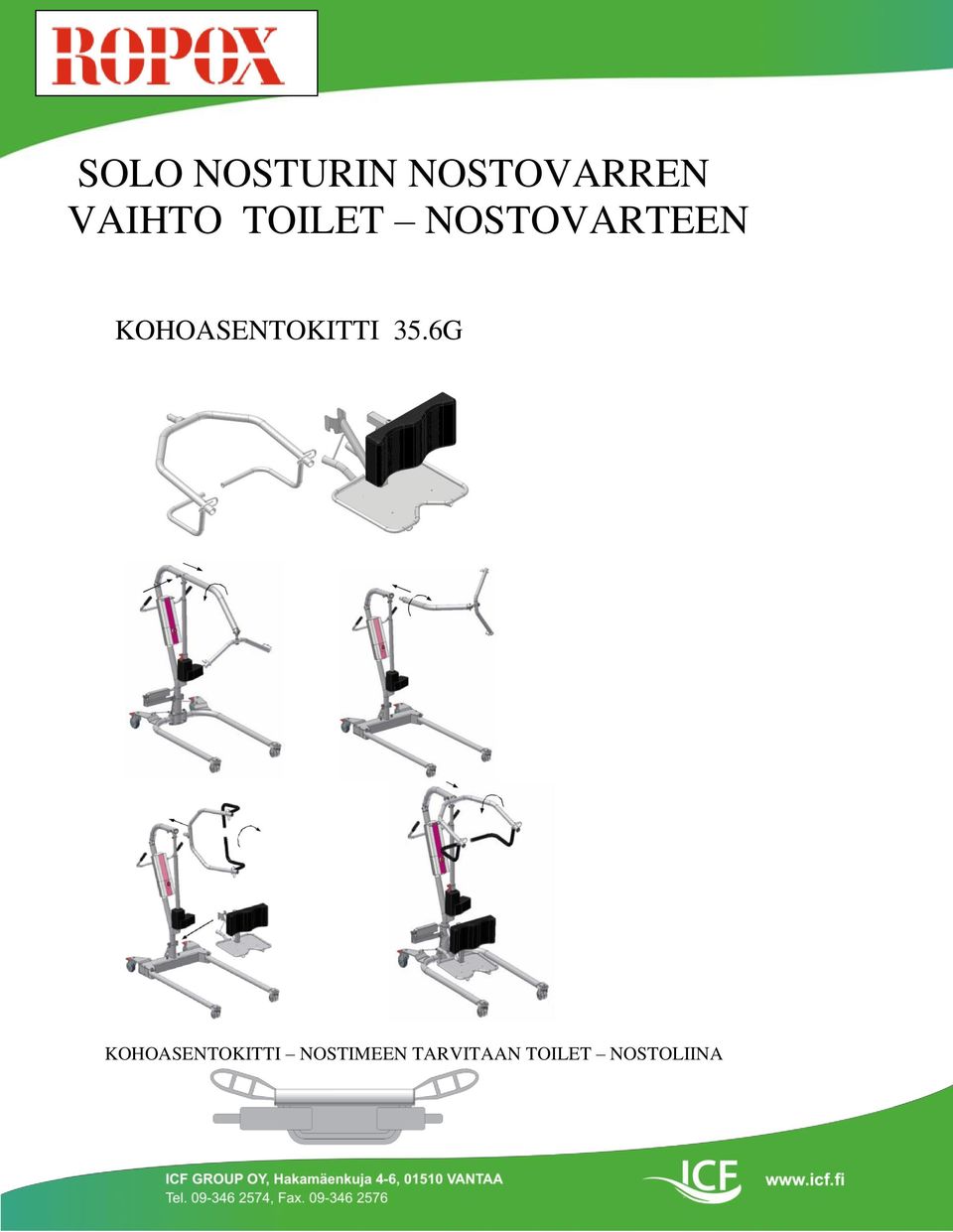

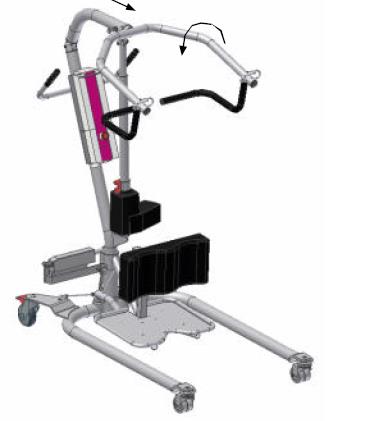

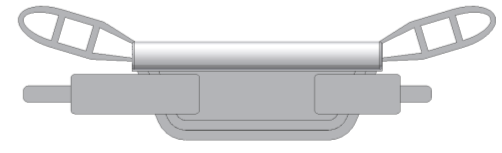

7 SOLO NOSTURIN NOSTOVARREN VAIHTO TOILET NOSTOVARTEEN KOHOASENTOKITTI 35.6G KOHOASENTOKITTI NOSTIMEEN TARVITAAN TOILET NOSTOLIINA 7

8 SOLO-NOSTIMEN VUOSITARKASTUS VUOSITTAIN HANKINTAVUOSI : SOLO: NRO: VUOSITARKSTUS PVÄ TEKIJÄ 8

9 VUOSITARKASTUS Siirrettävät henkilönostimet Malli: Sarjanumero: Käyttäjä: Asiakas: Maksusitoumus: Nosturin käyttöönotto pvm: ICF Group Oy on tehnyt seuraavat sopimuksen mukaiset tarkastuksen : OK EI VARAOSAT OK Käyttäjän/ hoitoyks. edustajan arvio toiminnallisuudesta Sähköjohdot, kontaktit, hätä- seis kytkin Akkuyksikkö Sähkömoottori Ohjausyksikkö piirikortteineen Käsiohjain Latausyksikkö Turvajärjestelmä Ruuvikiinnitykset Hitsaussaumat Nostohaarukka kiinnitystappeineen Jalasten levitys, manuaalinen/sähköinen Seisontajarru Pyörät ja laakerit Nostoliinat Nosturin toiminnallinen testaus kuormittamalla TYÖTUNNIT AJOKILOMETRIT OK = kunnossa EI OK = ei kunnossa Suoritetut korjaustoimenpiteet: pvm Allekirjoitus asiakkaan kuittaus 9
