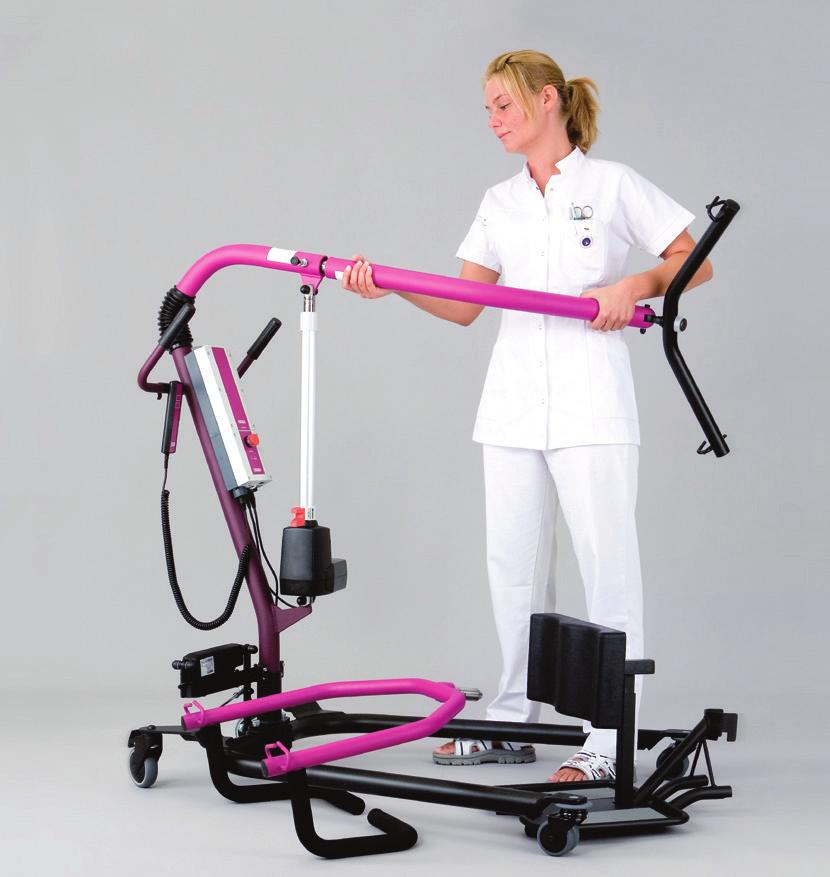

1 Käyttöohje SOLO - Henkilönostin 150 / 200kg ICF Group Oy Myrttitie 1 Tel Vantaa Fax

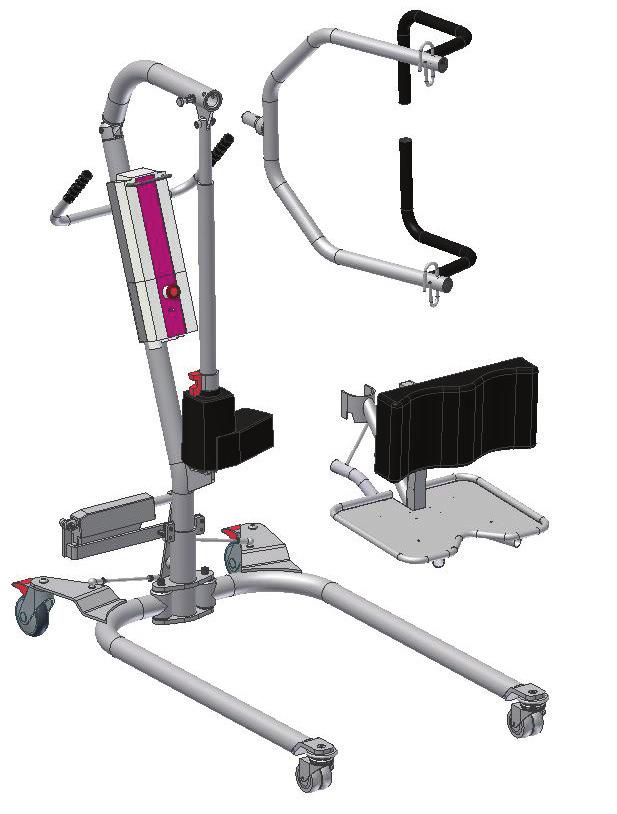

2 KOKOAMINEN Huom! Nostin on tarkoitettu ainoastaan henkilöiden nostamiseen 1. Aseta nostimen runko jalaksiin kuvan (1) osoittamalla tavalla. 2. Kiinnitä kaksi ruuvia. 3. Kytke jalasten johto, moottorin johto sekä käsiohjain ohjausyksikköön. Ruuvit Kuva 1 4. Laita pyörien jarrut päälle. 5. Aseta nostokaari runkoon kuvan (2) osoittamalla tavalla ja käännä myötäpäivään 90 kunnes kuulet naksahduksen. 6. Nostin on nyt käyttövalmis Kuva 2 Toilet Kit (lisävaruste) 7. Laita pyörien jarrut päälle 8. Irrota alkuperäinen nostokaari vetämällä mustasta tapista ja kääntämällä nostokaarta 90 vastapäivään. 9. Aseta Toilet Kit:in nostokaari runkoon samalla tavalla kuin alkuperäinen nostokaari (kohta 5) 10. Aseta jalkalauta nostimen runkoon. Kuva 3

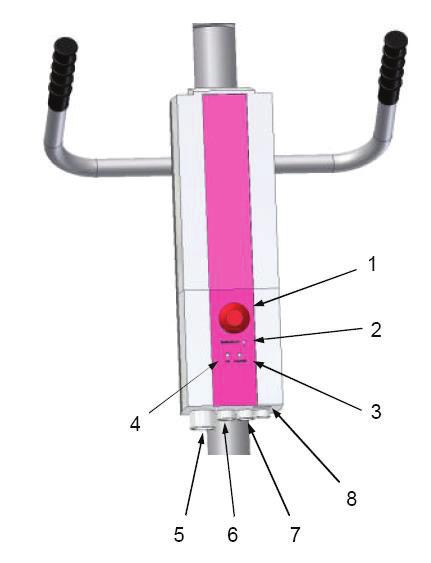

3 SOLO - HENKILÖNOSTIN 1. HÄTÄKATKAISIN Painamalla nostin pysähtyy. Kääntämällä punaista hätäkatkasijaa myötäpäivään hätäkatkaisin vapautuu ja nostin on käyttövalmis. 2. HÄTÄLASKU Sähköinen hätälasku toimii painamalla hätäkatkaisijan alla olevaa EMERGENCY painiketta kapealla esineellä. (esimerkiksi kynän kärjellä.) 3. LATAUKSEN MERKKIVALO (CHARGE) Ladattaessa valo on oranssi. Valon sammuttua lataus on valmis. 4. VERKKOVIRTA MERKKIVALO Ladattaessa palaa vihreä valo POWER, jolloin verkkovirta on kytketty. 5. PISTOKE KÄSIOHJAIMELLE 6. PISTOKE NOSTIMEN MOOTTORILLE 7. PISTOKE JALASTEN LEVITTÄJÄLLE 8. PISTOKE SÄHKÖJOHDOLLE

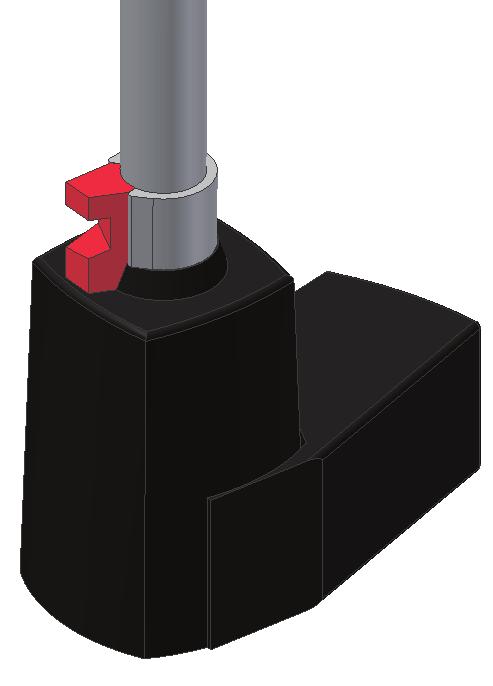

4 KÄSIOHJAIMEN KÄYTTÖ Käsiohjaimella voidaan nostaa ja laskea sekä levittää jalaksia. 1. Nosto ylös 2. Lasku alas 3. Jalasten levitys 4. Jalasten kavennus HÄTÄLASKU Jos nostin ei toimi, voidaan nostinta nostaa ja laskea mekaanisen tai sähköisen hätälaskun avulla. Sähköinen hätälasku toimii painamalla kapealla esineellä ohjausyksikön EMERGENCY (1) painiketta. 1 Mekaaninen hätälasku tapahtuu nostamalla moottorin kyljessä olevaa punaista nostokahvaa (2). Vain jos sähköinen hätälasku ei toimi! 2

5 AKUN LATAUS Kytke virtapistoke verkkovirtalähteeseen ja latauspistoke nostimeen. Ladattaessa palaa vihreä valo POWER osoittaen, että verkkovirta on kytketty. Oranssi valo CHAR- GE osoittaa, että akku latautuu. Oranssin valon sammuttua akku on täysi. Latauslaite on rakennettu ohjausyksikön sisään, joten käytä laitteen mukana tulevaa latausjohtoa. Nostimen akku tulee ladata vähintään kerran viikossa. Suositeltavaa on, että akku ladataan säännolisesti (esimerkiksi joka yö). Näin maksimoidaan akun käyttöikä. Akku kestää noin 60 nostoa, jonka jälkeen se on viimeistään ladattava. Akun lataaminen tyhjästä täyteen kestää noin seitsemän (7) tuntia. (Hätäkatkaisin voi olla ylä- tai ala-asennossa) Jos nostettaessa kuuluu varoitusääni, tulee akku ladata välittömästi! HUOM! NOSTINTA EI VOI KÄYTTÄÄ LATAUKSEN AIKANA! 1 AKUN VAIHTO 1. Vedä akun lukitussalpaa (1) itseesi päin. 2. Nosta akku pois paikoiltaan. 3. Asenna tilalle uusi akku. Paina akku kevyesti paikalleen, jolloin lukitus napsahtaa kiinni. OHJAUSYKSIKÖN VAIHTO Ohjausyksikkö 1. Poista akku (katso AKUN VAIHTO) 2. Irrota johdot 3. Akun alta paljastuu ruuvi, joka pitää ohjausyksikön kiinni nostimen rungossa. Ruuvaa ruuvi auki ja vedä ohjausyksikkö pois metallipidikkeestä. 4. Asenna uusi ohjausyksikkö paikoilleen. 5. Asenna akku ja johdot paikoilleen. 6. Tarkista, että kaikki osat ovat tiukasti paikoillaan.

6 TARKISTUS JA PUHDISTAMINEN Nostin tulee huoltaa kerran vuodessa. Toimittaja ei vastaa laitteen toimintakunnosta, jos määräaikaishuoltoja ei ole suoritettu. Puhdista pyörät säännöllisesti. Näin varmistetaan kevyt liikuteltavuus. Moottoria ja akkukoteloa lukuun ottamatta nosturia voidaan pestä ja pyyhkiä normaaleilla desinfiointiaineilla. EI KORKEAPAINEPESUA! ONGELMAN RATKAISU Jos nostin ei laske tai nosta tarkista seuravaat kohdat: 1. Hätäkytkin on yläasennossa 2. Akku on ladattu 3. Akku on paikoillaan ja johdot kunnolla kiinni. HUOM! Korjaus- ja takuuasioissa on ilmoitettava aina nosturin malli, sarjanumero sekä hankinta-aika.

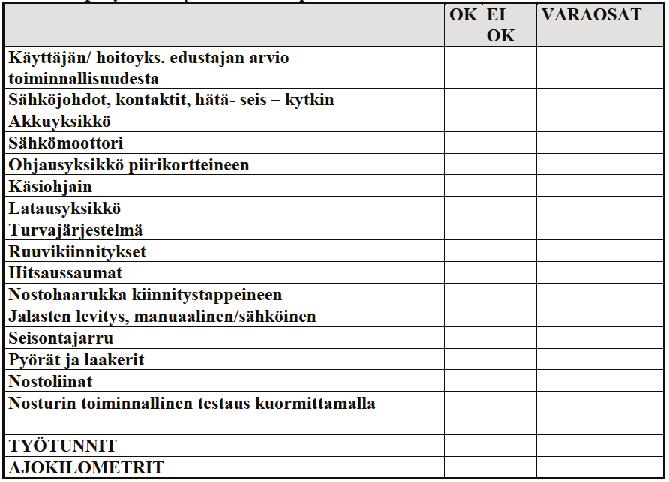

7 VUOSITARKASTUS HANKINTAVUOSI: SOLO: SARJANRO:

8 VUOSITARKASTUS MALLI: SARJANRO: KÄYTTÄJÄ: ASIAKAS: MAKSUSITOUMUS: NOSTURIN KÄYTTÖÖNOTTO PVM: SUORITET KORJAUSTOIMENPITEET: PVM: ALLEKIRJOITUS: ASIAKKAAN KUITTAUS:

9 Myynti ja maahantuonti: ICF Group OY Hakamäenkuja Vantaa Puh: Fax: Valmistaja: ROPOX A/S Ringstedgade 221 DK 4700 Naestved Denmark Tel.: Fax.:
