Aurinko-C20 asennus ja käyttöohje

Transkriptio

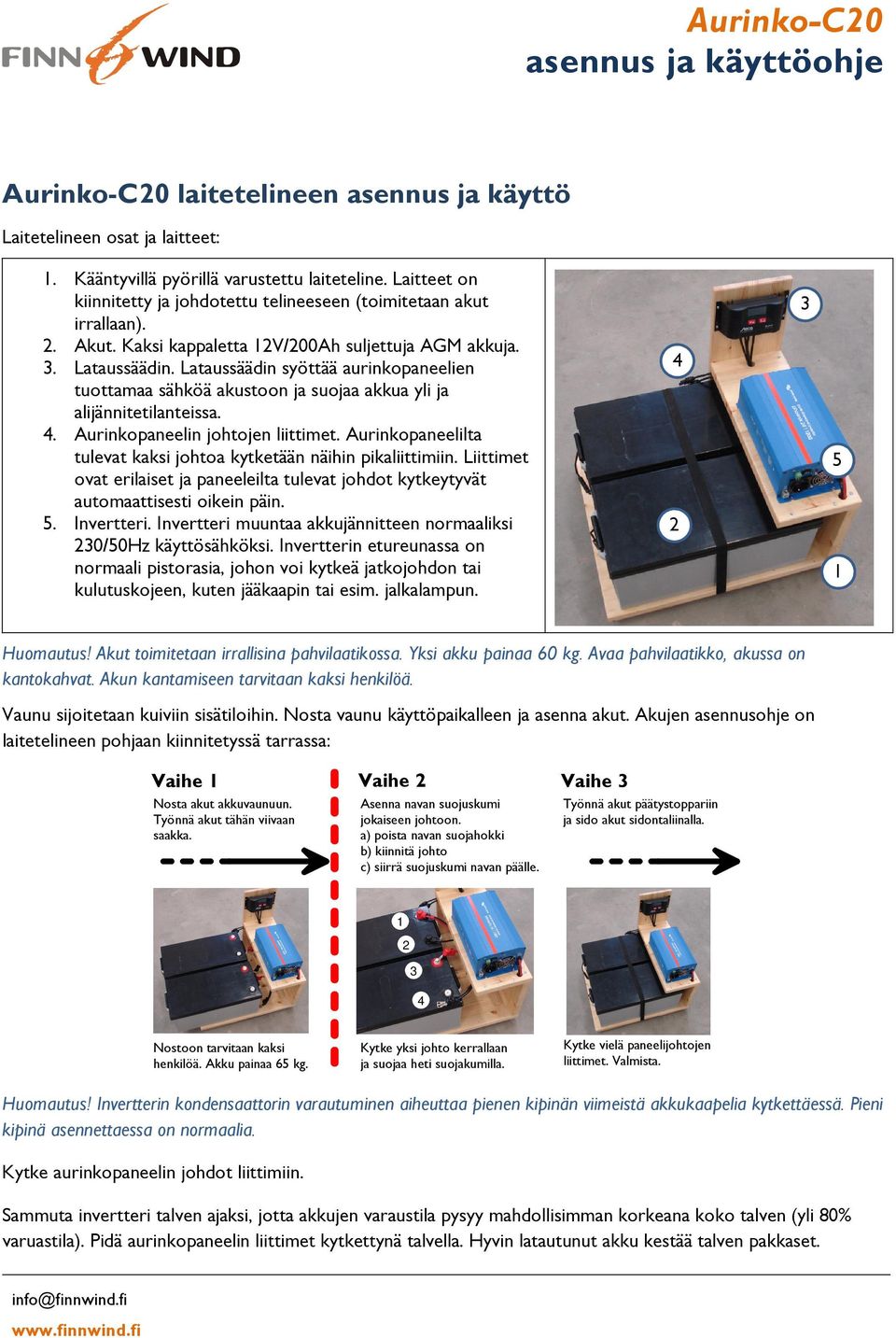

1 Aurinko-C20 laitetelineen asennus ja käyttö Laitetelineen osat ja laitteet:. Kääntyvillä pyörillä varustettu laiteteline. Laitteet on kiinnitetty ja johdotettu telineeseen (toimitetaan akut irrallaan). 2. Akut. Kaksi kappaletta 2V/200Ah suljettuja AGM akkuja. 3. Lataussäädin. Lataussäädin syöttää aurinkopaneelien tuottamaa sähköä akustoon ja suojaa akkua yli ja alijännitetilanteissa. 4. Aurinkopaneelin johtojen liittimet. Aurinkopaneelilta tulevat kaksi johtoa kytketään näihin pikaliittimiin. Liittimet ovat erilaiset ja paneeleilta tulevat johdot kytkeytyvät automaattisesti oikein päin. 5. Invertteri. Invertteri muuntaa akkujännitteen normaaliksi 230/50Hz käyttösähköksi. Invertterin etureunassa on normaali pistorasia, johon voi kytkeä jatkojohdon tai kulutuskojeen, kuten jääkaapin tai esim. jalkalampun Huomautus! Akut toimitetaan irrallisina pahvilaatikossa. Yksi akku painaa 60 kg. Avaa pahvilaatikko, akussa on kantokahvat. Akun kantamiseen tarvitaan kaksi henkilöä. Vaunu sijoitetaan kuiviin sisätiloihin. Nosta vaunu käyttöpaikalleen ja asenna akut. Akujen asennusohje on laitetelineen pohjaan kiinnitetyssä tarrassa: Vaihe Nosta akut akkuvaunuun. Työnnä akut tähän viivaan saakka. Vaihe 2 Asenna navan suojuskumi jokaiseen johtoon. a) poista navan suojahokki b) kiinnitä johto c) siirrä suojuskumi navan päälle. Vaihe 3 Työnnä akut päätystoppariin ja sido akut sidontaliinalla Nostoon tarvitaan kaksi henkilöä. Akku painaa 65 kg. Kytke yksi johto kerrallaan ja suojaa heti suojakumilla. Kytke vielä paneelijohtojen liittimet. Valmista. Huomautus! Invertterin kondensaattorin varautuminen aiheuttaa pienen kipinän viimeistä akkukaapelia kytkettäessä. Pieni kipinä asennettaessa on normaalia. Kytke aurinkopaneelin johdot liittimiin. Sammuta invertteri talven ajaksi, jotta akkujen varaustila pysyy mahdollisimman korkeana koko talven (yli 80% varuastila). Pidä aurinkopaneelin liittimet kytkettynä talvella. Hyvin latautunut akku kestää talven pakkaset.

2 Aurinkopaneelien asennus ja kytkentä Asenna aurinkopaneelit avoimelle paikalle kohti etelää (välillä itä länsi) ja kallista kohti keskipäivän aurinkoa. Tuoton kannalta asteen kallistus on hyvä. Aurinkopaneelien energian tuoton kannalta on oleellista, että puiden tai rakennusten varjot eivät peitä paneelia missään vaiheessa päivää. Varjostukset pienentävät käytettävissä olevaa energiamäärää. Paneelitelineillä aurinkopaneelit voidaan asentaa seinälle tai katolle, myös sopivan alustelineen päälle maahan. Varmista seinälle asennettaessa, että katolta putoava lumi ei putoa paneelin päälle. Telineen asennukseen tarvitset 0 mm ja 3 mm hylsy avaimet (kuvassa akkuruuvinväännin). Kiinnitä yhtä aurinkopaneelia varten kaksi telinettä tukevasti samalle korkeudelle. Telineiden väli cm. Tarkista, että molemmissa telineissä on sama paneelin asennuskulma. Kiristä telineiden ruuvit. Avaa ylemmät paneelikiinnikkeet ja nosta aurinkopaneeli lepäämään alempiin paneelikiinnikkeisiin. Aurinkopaneeli painaa vain noin 20 kg, mutta koska paneeli on kookas, nostoon suositellaan kahta henkilöä. Kiristä paneelikiinnikkeet. Kun kaikki paneelit on asennettu, kytke paneelien samanlaiset paneeliliittimet haaroituskappaleeseen (clik-clik). Haaroituskappaleesta jatketaan 0 m jatkojohdoilla laitetelineen paneeliliittimiin. Liittimet ovat erilaisia ja kytkeytyvät automaattisesti oikein päin.

3 Latausyksikön käyttö Latausyksikkö on valmiiksi kytketty laitetelineeseen ja toimii automaattisesti. Yksikön näytöllä on useita hyödyllisiä tietoja, joista on apua sähkönkulutusta suunniteltaessa. Käyttölaitteet Näyttö 2 Näytön valitsin 3 Alhaisen lataustilan kuittauspainike ja valaistuspistokkeen syötön katkaisija (valaistuspistoke on lisälaite). 2 3 Näytön symbolit ja merkit Akkusymboli Latausvirran merkki Valaistuspistokkeen virran merkki *) Päivä / Yö merkki Virhetilan merkki. Valaistuspistokkeen kuorman merkki *) Järjestelmän tilan merkki lataustason (SOC) näyttö Yksikkö Lukemanäyttö (tekstiä tai lukuja) *) Valaistuspistoke on lisälaite.

4 Näyttöjen selitykset Vaihda näyttöjä vasemman puoleisella painikkeella. Lataustason näyttö (SOC) Näyttää lataustason pylväsnäytöllä ja prosentteina. Nuolet näyttävät onko lataus käynnissä ja onko kulutusta valaistuspistokkeesta (valaistuspistoke on lisävaruste). Jännitenäyttö Näyttää säätimen mittaaman akun jännitteen. Paneelien virtanäyttö Näyttää aurinkopaneeleilta saatavissa olevan virran. Latausvirtanäyttö Näyttää akkujen lataukseen menevän virran. Huom! Akkujen latausvirta on pienempi kuin paneeleilta saatavissa oleva virta kun akut on lähes täynnä. Kuormitusvirtanäyttö Näyttää valaistuspistokkeesta otettavan virran (valaistuspistoke on lisävaruste). Akun latausenergian mittari Näyttää ladatut Ah:t käyttöönotosta tai viimeisestä nollauksesta. Nollaa Ah lukema painamalla molempia näppäimiä 3 sekunnin ajan. Lukema säilyy vaikka irrotat akun. Kun mittari saavuttaa arvon 99,9 kah, mittari aloittaa uudelleen nollasta.

5 Kulutusmittari valaistuspistokkeesta (lisävaruste) Näyttää valaistuspistokkeesta käytetyt Ah:t käyttöönotosta tai viimeisestä nollauksesta. Nollaa Ah lukema painamalla molempia näppäimiä 3 sekunnin ajan. Lukema säilyy vaikka irrotat akun. Kun mittari saavuttaa arvon 99,9 kah, mittari aloittaa uudelleen nollasta. Alhaisen varaustilan varoitus Varoitus alhaisesta varaustilasta. Varaustilan pylväsnäyttö (SOC) vilkkuu. Alhaisen varaustilan näyttö. Valaistuspistokkeen kuorma irtikytketty. Näyttö vilkkuu. Valaistuksen pistokkeen syöttö on kytkeytynyt irti. Valaistuksen pistokkeen syöttö kytkeytyy automaattisesti takaisin kun varaustaso nousee riittävästi. Katso lisätietoja laitevalmistajan ohjeesta.

6 Invertterin käyttö Akkujen ja paneelin kytkennän jälkeen invertteri on käyttövalmis. Invertteri tuottaa normaalia 230V/50Hz sähköä, jota voi käyttää normaaleissa sähkölaitteissa. Invertterin etupaneelin käyttölaitteet:. ON/OFF kytkin. ON invetteri on päällä OFF invertteri on pois päältä ECO. virransäästötila 2. Power Status/Toimintatilan merkkivalo Vihreä normaali toiminta Punainen ylikuormitus 3. Pistorasia. Pistorasiaan kytketään jatkojohto tai laite, kuten jääkaappi tai jalkalamppu. 4. Maadoituspiste Invertteri on valmiiksi kytketty laitetelineeseen. Huom. Invertterin maadoitus lisää käyttöturvallisuutta mahdollisissa laitteiden vika- tai väärinkäyttötilanteissa. Ennen käyttöä kytke invertterin maadoitusjohto maadoituspisteestä (4) kiinteistön potentiaalintasauspisteeseen. On yleistä, että esim. vanhassa lomakiinteistössä ei ole rakennettua potentiaalintasauspistettä. Jos kiinteistössä ei ole potentiaalintasauspistettä, tulee sellainen rakentaa. Apua maadoituksen toteuttamiseen saatte paikalliselta sähköurakoijalta. Kun otat invertterin käyttöön, kytke ensin invertteriin virta päälle kääntämällä ON/OFF kytkin ON asentoon ja kytke pistoke sen jälkeen pistorasiaan. Invertteriä voidaan käyttää myös virransäätötilassa (ECO). Kun virransäästötila (ECO) on valittuna, invertteri minimoi oman virrankulutuksen, kun muuta kulutusta ei ole. Invertteri palaa normaaliin toimintatilaan, kun kuorma kytketään päälle. Ennen pistokkeen kytkemistä invertteriin tarkista käytettävien laitteiden tehon tarve. Kytke invertteriin vain laitteita, joille invertterin tuottama teho riittää. Jos käytät useampia laitteita yhtä aikaa, tarkista että laitteiden yhteenlaskettu teho ei ylitä invertterin tehoa. Invertterin maksimi teho on 000W / 200VA. Katso lisätietoja laitevalmistajan ohjeesta. Invertterin oma sähkönkulutus on vähäistä. Kesäaikaan invertteri voi olla jatkuvasti päällä. Talvella, kun aurinkopaneelien tuotto on vähäistä, sulje invetteri. Pidä aurinkopaneelit kytkettynä myös talvella.
