Korkeatason keräilytrukki 1000 kg

Transkriptio

1

2

3 ROCLA PICKUP PHL-10 TEKNISET TIEDOT Korkeatason keräilytrukki 1000 kg Yleistä Kaikki mallit CE-vaatimusten mukaisia. Materiaaleista on n. 95% kierrätettäviä. Kuljettajan tila Ergonomisesti haarukoiden tai maston puolelle sijoitetut helppokäyttöiset hallintalaitteet. Tilan mitoituksessa on otettu huomioon kaikki ergonomisesti tärkeät kohdat, jotta kuljettajan ajo- ja keräilytyö tehostuisi ja helpottuisi. Lattia on vaimennettu ja varustettu kumimatolla. Kuljettajan nojaustyyny on säädettävissä korkeussuunnassa. Suunta voidaan vaihtaa kuljettajan toimesta. Ajosuunnan suunnannäyttö. Ajonopeuden säätö Säädin on portaaton korkeataajuussäädin, jossa mm. kiihtyvyys, ajonopeus ja moottorijarrutus ovat ohjelmoitavissa. Ajokoneisto Moottorin akseliin on kytketty sähkömekaaninen jarru. Lieriöhammaspyörin varustettu öljykylpyvaihteisto on valurautarungossa. Pyörät Ruuvikiinnitteinen, helposti vaihdettava vulkollan vetopyörä. Etupyörän koko 200x80 mm. Runko Hitsattu yhtenäinen runko rakenne. Nousukorkeus kuljettajantilaan on hyvin matala. Hallintalaitteet Vakiona erittäin tarkka ja kevyt sähköinen ohjaus midi-ratilla. Ohjauksen energiankulutus ja melutaso ovat hyvin alhaiset. Ohjauksen välityssuhde on valittavissa käyttäjän tarpeiden mukaisesti. Korin nostot ja laskut hallitaan minivivulla. Ajonopeus säädetään helppokäyttöisellä ja herkällä vipusäätimellä. Hallintalaitteet on sijoitettu uudenaikaiseen integroituun paneeliin. Kahdenkäden käyttöpakon kytkin sijaitsee ratin nupissa. Sivuun siirrettävä ohjauspaneli Jarrut Käyttöjarruna suunnanvaihdon avulla toimiva vastavirtajarrutus. Regeneroiva jarrutus. Neutraalijarrutus,kun käsiote irrotetaan. Seisontajarruna sähkömagneettinen vetopyörään vaikuttava levyjarru, joka Ergolift Nostaa keräilylavan Radio. aktivoituu Tarvittavat peilit. kuolleenmiehenpolkimen vapautuksesta. ergonomisesti oikealle tasalle. Keräilylavan sekä korin nosto ja lasku on mahdollista suorittaa samanaikaisesti. Hydrauliikka Portaaton korin nosto ja lasku. Haarukoiden lasku tapahtuu vakionopeudella. Muovisessa öljysäiliössä on paluusuodatin ja täyttötulppa sekä korvausilmasuodatin. Masto Kaksivaiheinen täysnäköalamasto. Nostokorkeus max. 9,5 m:n keräilykorkeuteen asti. Akku Akkukokoja on valittavana useita (max. 48V/730 Ah). Akkulaatikko sijaitsee rullien päällä ja on tarvittaessa helposti sivulta vaihdettavissa. Optiot Valikoima eripituisia haarukoita. Nostokorin leveydet mm. FEM-II haarukkakelkka säädettävillä haarukoilla. Sivuohjauspyörät 40 tai 100 mm korkealle kiskolle. Ohjaamovalo ja 2 kpl työvaloja. Virran ulosotto lisälaitteita varten. Keräilylistatelineet A4 tai A3. Noston pysäytys toivotulla nostokorkeudella. Automaattinen jarrutus käytävän päässä. Asiakaskohtaisesti räätälöidyt nostokorkeudet. Induktio-ohjaus. Kolmivaihemasto. Rocla Oyj PL JÄRVENPÄÄ Puh. (09) Fax. (09)

4 Tunnusmerkit 1.1 Valmistaja Rocla 1.2 Malli PHL Voimanlähde Akku 1.4 Käyttötapa Seisten 1.5 Nimelliskapasiteetti t Q 1,0 1.6 Painopiste-etäisyys mm 400/ Etäisyys etupyörien akselilta haarukan etupintaan mm x Akseliväli mm y Painot 2.1 Paino kuorman ja akun kanssa (Akun koko) kg 5260** 2.2 Pyöräkuormat (kuormalla, akun kanssa) edessä / takana kg 4x870/1x1780** 2.3 Pyöräkuormat (kuormatta, akun kanssa) edessä / takana kg 4x480/1x2340** Pyörät 3.1 Pyörät, materiaali (K=kumi/Vul=Vulkollan) edessä/takana Vul/Vul 3.2 Pyörän mitat edessä mm N 200 x Pyörän mitat takana (vetopyörä) mm N 343 x Pyörien lukumäärä (x=vetopyörä) edessä/takana 4 / 1x** 3.6 Raideväli (pyörien keskipisteestä) etupyörät mm b ** Mitat 4.2 Maston alarakennekorkeus mm h1 4400* 4.4 Nosto mm h3 6750* 4.5 Maston ylärakennekorkeus mm h4 9080* 4.7 Turvakatoksen korkeus mm h Kuljettajan tason korkeus ala-asennossa mm h Lisänosto mm h Kuljettajantason korkeus yläasennossa mm h * 4.15 Haarukan korkeus ala-asennosa mm h Kokonaispituus (mukaanlukien haarukat) mm I Pituus ilman haarukoita mm l Rungon leveys mm b1/b2 1100/ Haarukan mitat (paksuus/leveys/pituus) mm s/e/l 40 / 120 / Haarukkaleveys Min/Max mm b Leveys sivuohjaus pyörien kanssa mm b Maavara (kuormalla, nostolaitteen kohdalla) mm m Maavara (haarukat ala-asennossa) mm m Työkäytäväleveys Ast3 mm Ast 1300/ Kääntösäde mm Wa Pääkäytävä (1000x1200 lyhytsivuk +200) mm Suorituskyky S 5.1 Ajonopeus kuormalla/kuormatta km/h 9,0 / 9,0 5.2 Nostonopeus kuormalla/kuormatta m/s 0,28 / 0, Laskunopeus kuormalla/kuormatta m/s 0,32 / 0, Mäennousukyky kuormalla/kuormatta % 7,0 / 9, Käyttöjarru Sähkömekaaninen Moottorit 6.1 Ajomoottori kw 5,5 6.2 Nostomoottori kw 9,1 6.4 Akun jännite/kapasiteetti (5h) V/Ah 48 /292, 438, 584, Akun paino (minimi) kg Muuta 8.1 Ajonopeuden säätö Portaaton * kun h12 =7000 **4.21=1300, 6.4=584 Ah Pidätämme itsellämme oikeuden mittojen muutoksiin. Rocla Oyj PL JÄRVENPÄÄ Puh. (09) Fax. (09)

5 Rocla Oyj PL JÄRVENPÄÄ Puh. (09) Fax. (09)

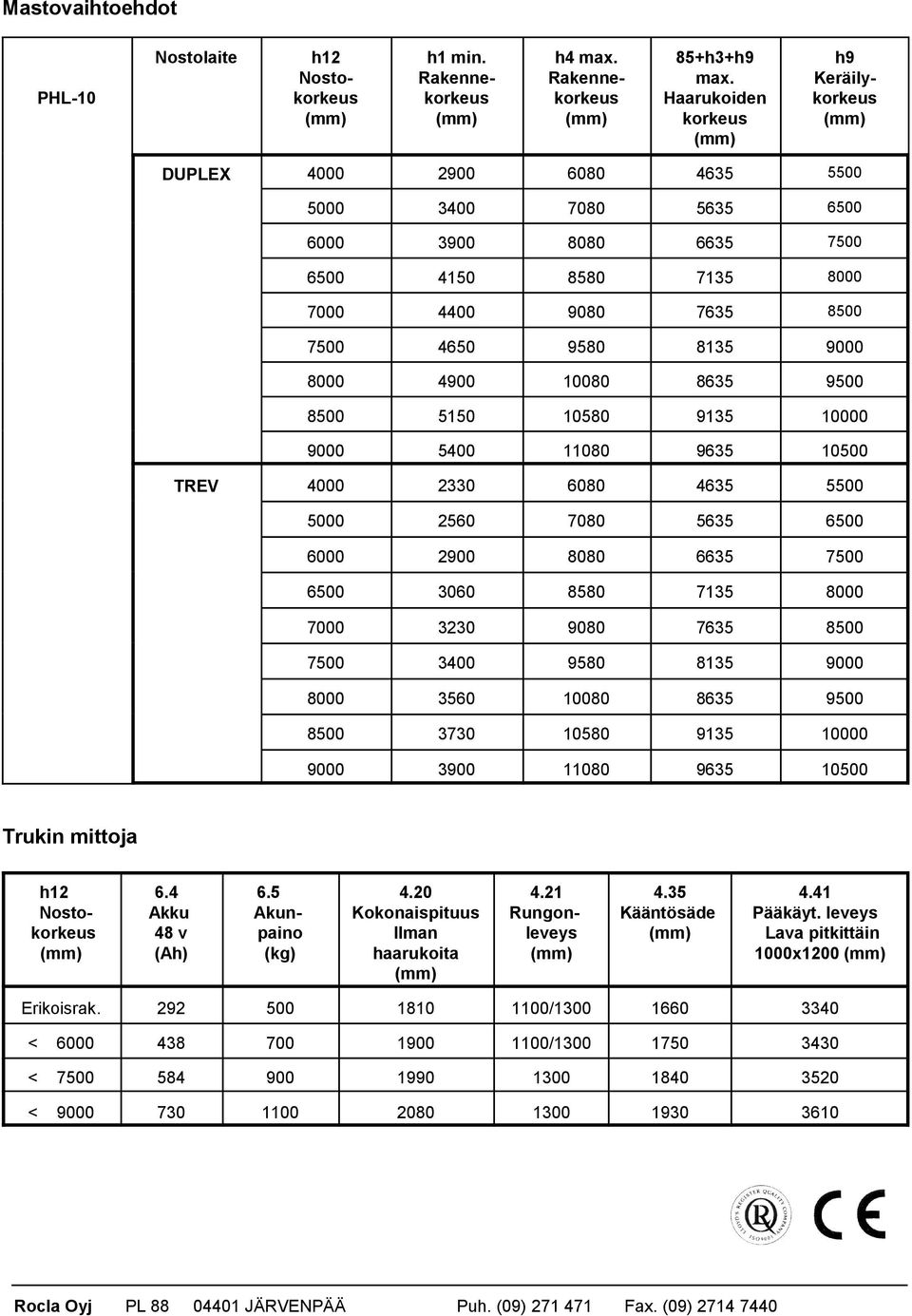

6 Mastovaihtoehdot Nostolaite h12 h1 min. h4 max. 85+h3+h9 h9 Nosto- Rakenne- Rakenne- max. Keräily- PHL-10 korkeus korkeus korkeus Haarukoiden korkeus (mm) (mm) (mm) korkeus (mm) (mm) DUPLEX TREV Trukin mittoja h Nosto- Akku Akun- Kokonaispituus Rungon- Kääntösäde Pääkäyt. leveys korkeus 48 v paino Ilman leveys (mm) Lava pitkittäin (mm) (Ah) (kg) haarukoita (mm) 1000x1200 (mm) (mm) Erikoisrak / < / < < Rocla Oyj PL JÄRVENPÄÄ Puh. (09) Fax. (09)
