1 EJD K Käyttöohjeet EJD K18 s

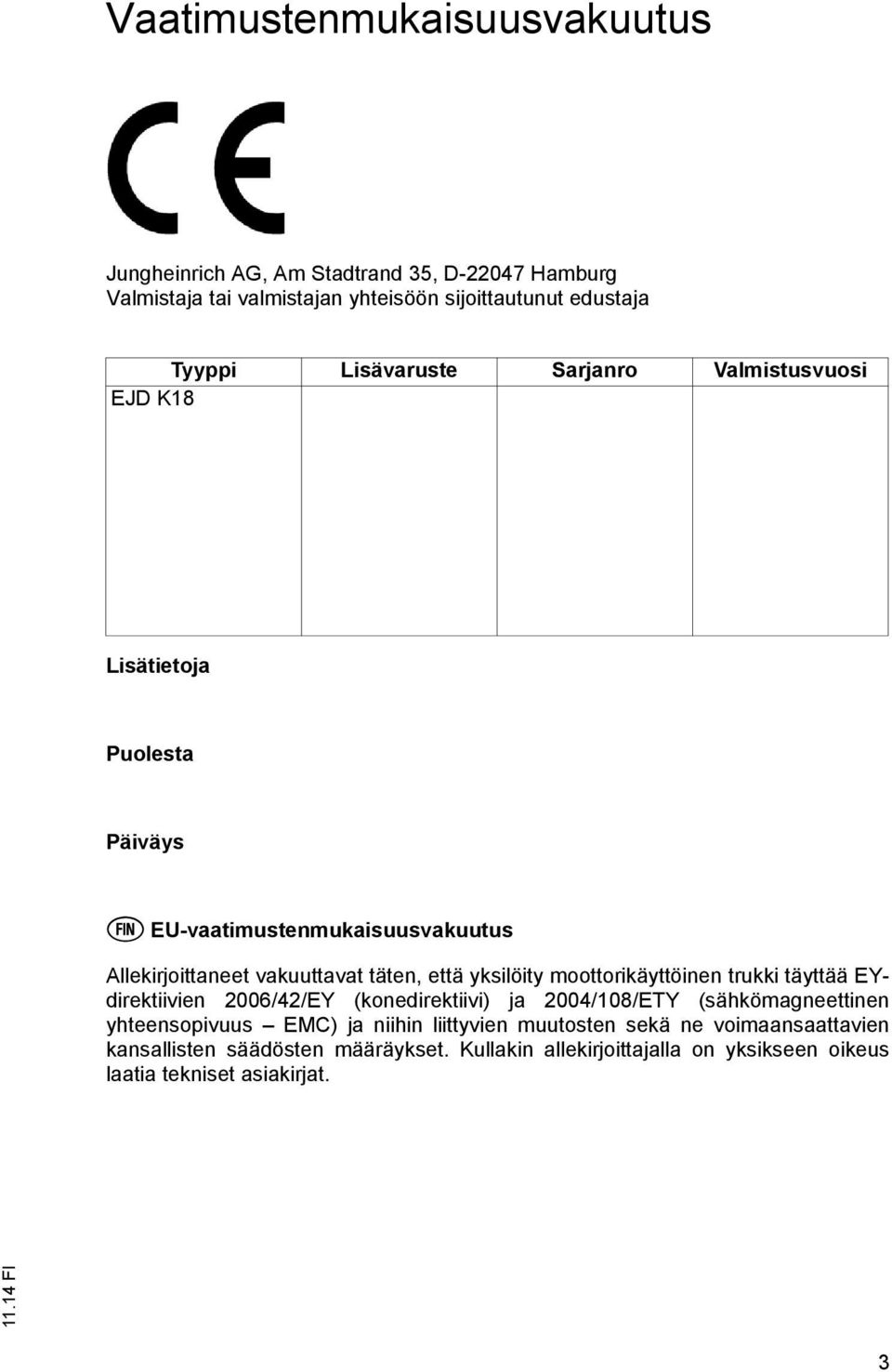

2 Vaatimustenmukaisuusvakuutus Jungheinrich AG, Am Stadtrand 35, D Hamburg Valmistaja tai valmistajan yhteisöön sijoittautunut edustaja Tyyppi Lisävaruste Sarjanro Valmistusvuosi EJD K18 Lisätietoja Puolesta Päiväys s EU-vaatimustenmukaisuusvakuutus Allekirjoittaneet vakuuttavat täten, että yksilöity moottorikäyttöinen trukki täyttää EYdirektiivien 2006/42/EY (konedirektiivi) ja 2004/108/ETY (sähkömagneettinen yhteensopivuus EMC) ja niihin liittyvien muutosten sekä ne voimaansaattavien kansallisten säädösten määräykset. Kullakin allekirjoittajalla on yksikseen oikeus laatia tekniset asiakirjat. 3

3 4

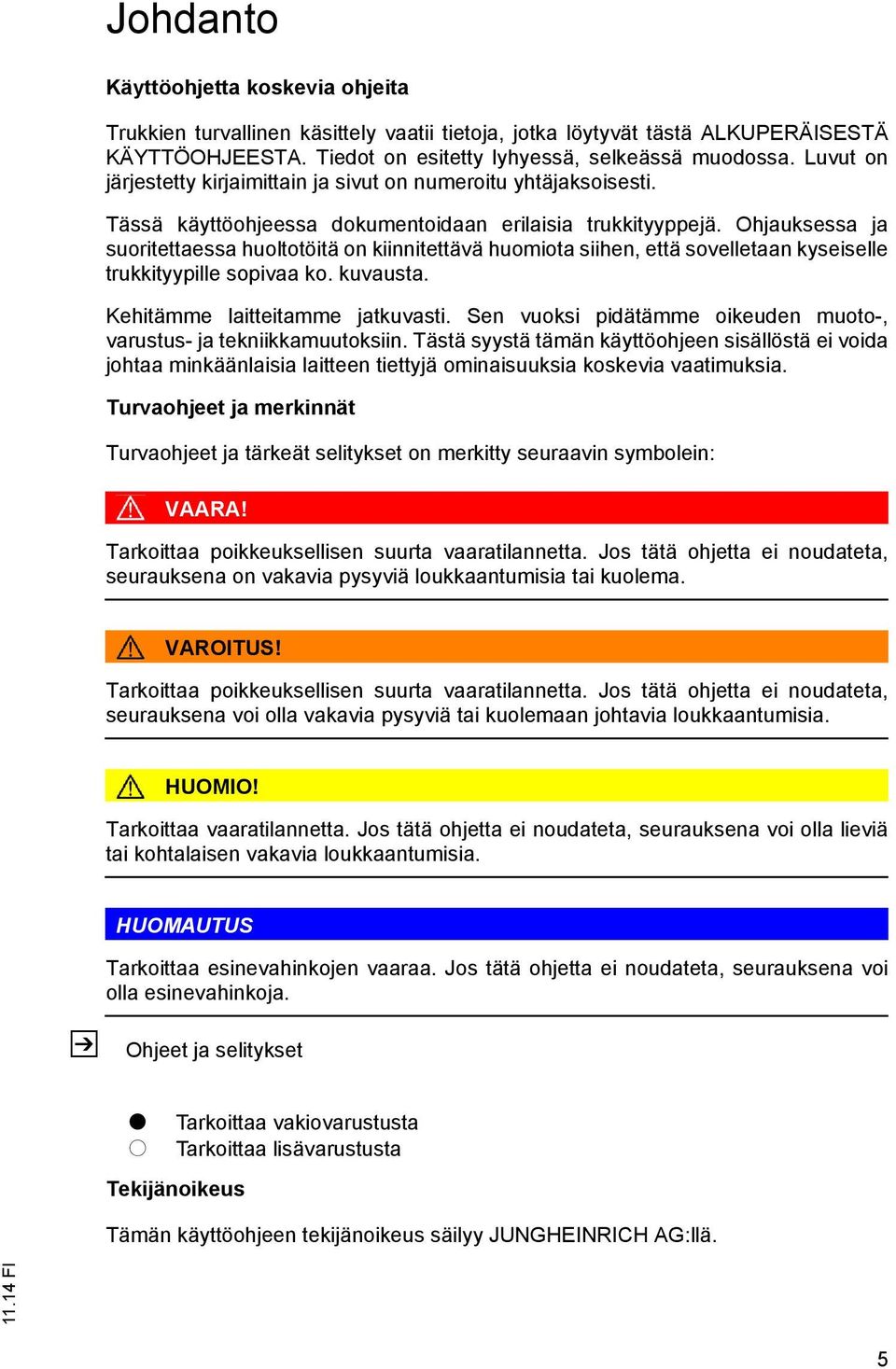

4 Johdanto Käyttöohjetta koskevia ohjeita Trukkien turvallinen käsittely vaatii tietoja, jotka löytyvät tästä ALKUPERÄISESTÄ KÄYTTÖOHJEESTA. Tiedot on esitetty lyhyessä, selkeässä muodossa. Luvut on järjestetty kirjaimittain ja sivut on numeroitu yhtäjaksoisesti. Tässä käyttöohjeessa dokumentoidaan erilaisia trukkityyppejä. Ohjauksessa ja suoritettaessa huoltotöitä on kiinnitettävä huomiota siihen, että sovelletaan kyseiselle trukkityypille sopivaa ko. kuvausta. Kehitämme laitteitamme jatkuvasti. Sen vuoksi pidätämme oikeuden muoto-, varustus- ja tekniikkamuutoksiin. Tästä syystä tämän käyttöohjeen sisällöstä ei voida johtaa minkäänlaisia laitteen tiettyjä ominaisuuksia koskevia vaatimuksia. Turvaohjeet ja merkinnät Turvaohjeet ja tärkeät selitykset on merkitty seuraavin symbolein: VAARA! Tarkoittaa poikkeuksellisen suurta vaaratilannetta. Jos tätä ohjetta ei noudateta, seurauksena on vakavia pysyviä loukkaantumisia tai kuolema. VAROITUS! Tarkoittaa poikkeuksellisen suurta vaaratilannetta. Jos tätä ohjetta ei noudateta, seurauksena voi olla vakavia pysyviä tai kuolemaan johtavia loukkaantumisia. HUOMIO! Tarkoittaa vaaratilannetta. Jos tätä ohjetta ei noudateta, seurauksena voi olla lieviä tai kohtalaisen vakavia loukkaantumisia. Z HUOMAUTUS Tarkoittaa esinevahinkojen vaaraa. Jos tätä ohjetta ei noudateta, seurauksena voi olla esinevahinkoja. Ohjeet ja selitykset t Tarkoittaa vakiovarustusta o Tarkoittaa lisävarustusta Tekijänoikeus Tämän käyttöohjeen tekijänoikeus säilyy JUNGHEINRICH AG:llä. 5

5 Jungheinrich Aktiengesellschaft Am Stadtrand Hamburg - Saksa Puhelin: +49 (0) 40/

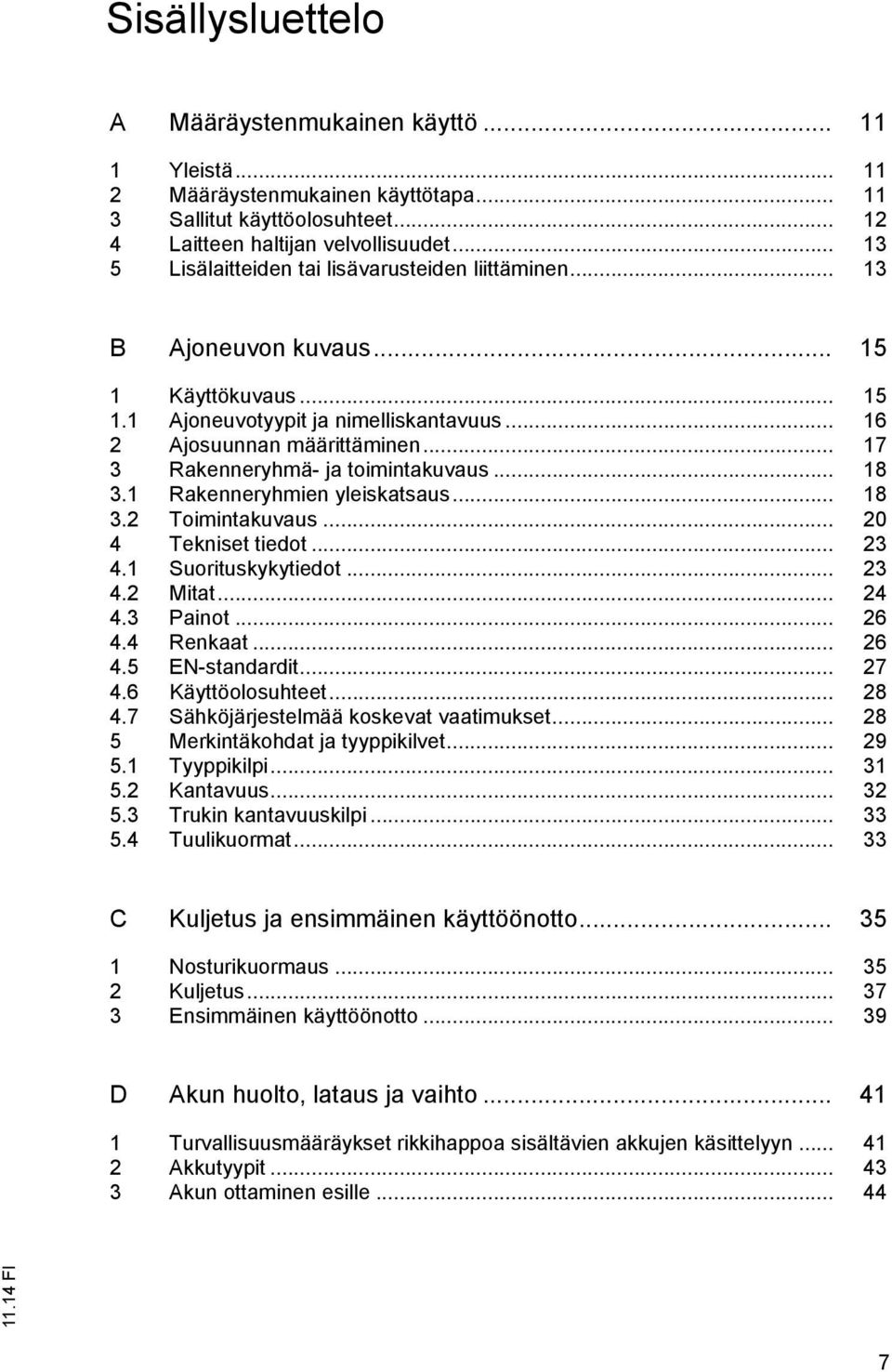

6 Sisällysluettelo A Määräystenmukainen käyttö Yleistä Määräystenmukainen käyttötapa Sallitut käyttöolosuhteet Laitteen haltijan velvollisuudet Lisälaitteiden tai lisävarusteiden liittäminen B Ajoneuvon kuvaus Käyttökuvaus Ajoneuvotyypit ja nimelliskantavuus Ajosuunnan määrittäminen Rakenneryhmä- ja toimintakuvaus Rakenneryhmien yleiskatsaus Toimintakuvaus Tekniset tiedot Suorituskykytiedot Mitat Painot Renkaat EN-standardit Käyttöolosuhteet Sähköjärjestelmää koskevat vaatimukset Merkintäkohdat ja tyyppikilvet Tyyppikilpi Kantavuus Trukin kantavuuskilpi Tuulikuormat C Kuljetus ja ensimmäinen käyttöönotto Nosturikuormaus Kuljetus Ensimmäinen käyttöönotto D Akun huolto, lataus ja vaihto Turvallisuusmääräykset rikkihappoa sisältävien akkujen käsittelyyn Akkutyypit Akun ottaminen esille

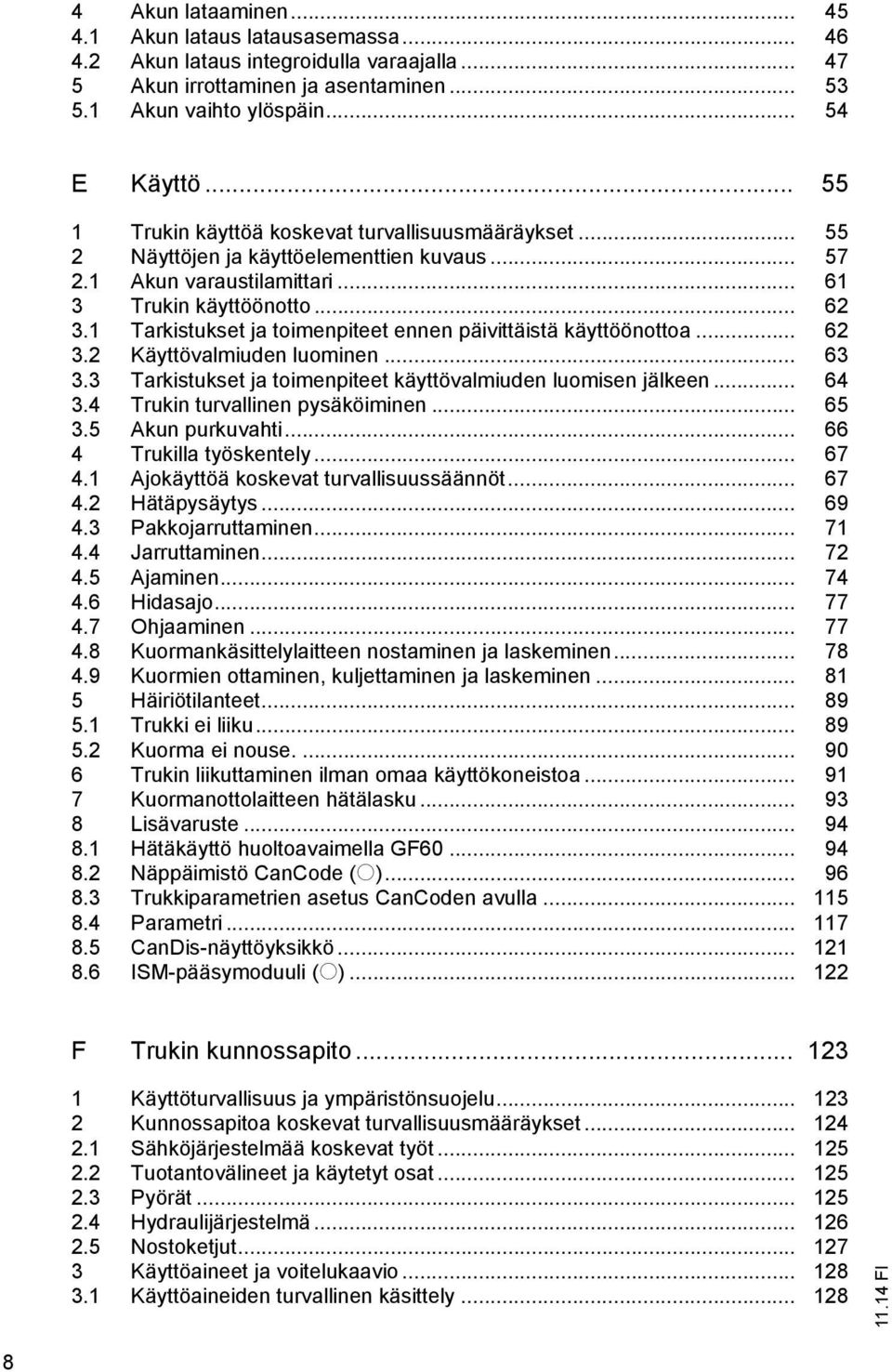

7 4 Akun lataaminen Akun lataus latausasemassa Akun lataus integroidulla varaajalla Akun irrottaminen ja asentaminen Akun vaihto ylöspäin E Käyttö Trukin käyttöä koskevat turvallisuusmääräykset Näyttöjen ja käyttöelementtien kuvaus Akun varaustilamittari Trukin käyttöönotto Tarkistukset ja toimenpiteet ennen päivittäistä käyttöönottoa Käyttövalmiuden luominen Tarkistukset ja toimenpiteet käyttövalmiuden luomisen jälkeen Trukin turvallinen pysäköiminen Akun purkuvahti Trukilla työskentely Ajokäyttöä koskevat turvallisuussäännöt Hätäpysäytys Pakkojarruttaminen Jarruttaminen Ajaminen Hidasajo Ohjaaminen Kuormankäsittelylaitteen nostaminen ja laskeminen Kuormien ottaminen, kuljettaminen ja laskeminen Häiriötilanteet Trukki ei liiku Kuorma ei nouse Trukin liikuttaminen ilman omaa käyttökoneistoa Kuormanottolaitteen hätälasku Lisävaruste Hätäkäyttö huoltoavaimella GF Näppäimistö CanCode (o) Trukkiparametrien asetus CanCoden avulla Parametri CanDis-näyttöyksikkö ISM-pääsymoduuli (o) F Trukin kunnossapito Käyttöturvallisuus ja ympäristönsuojelu Kunnossapitoa koskevat turvallisuusmääräykset Sähköjärjestelmää koskevat työt Tuotantovälineet ja käytetyt osat Pyörät Hydraulijärjestelmä Nostoketjut Käyttöaineet ja voitelukaavio Käyttöaineiden turvallinen käsittely

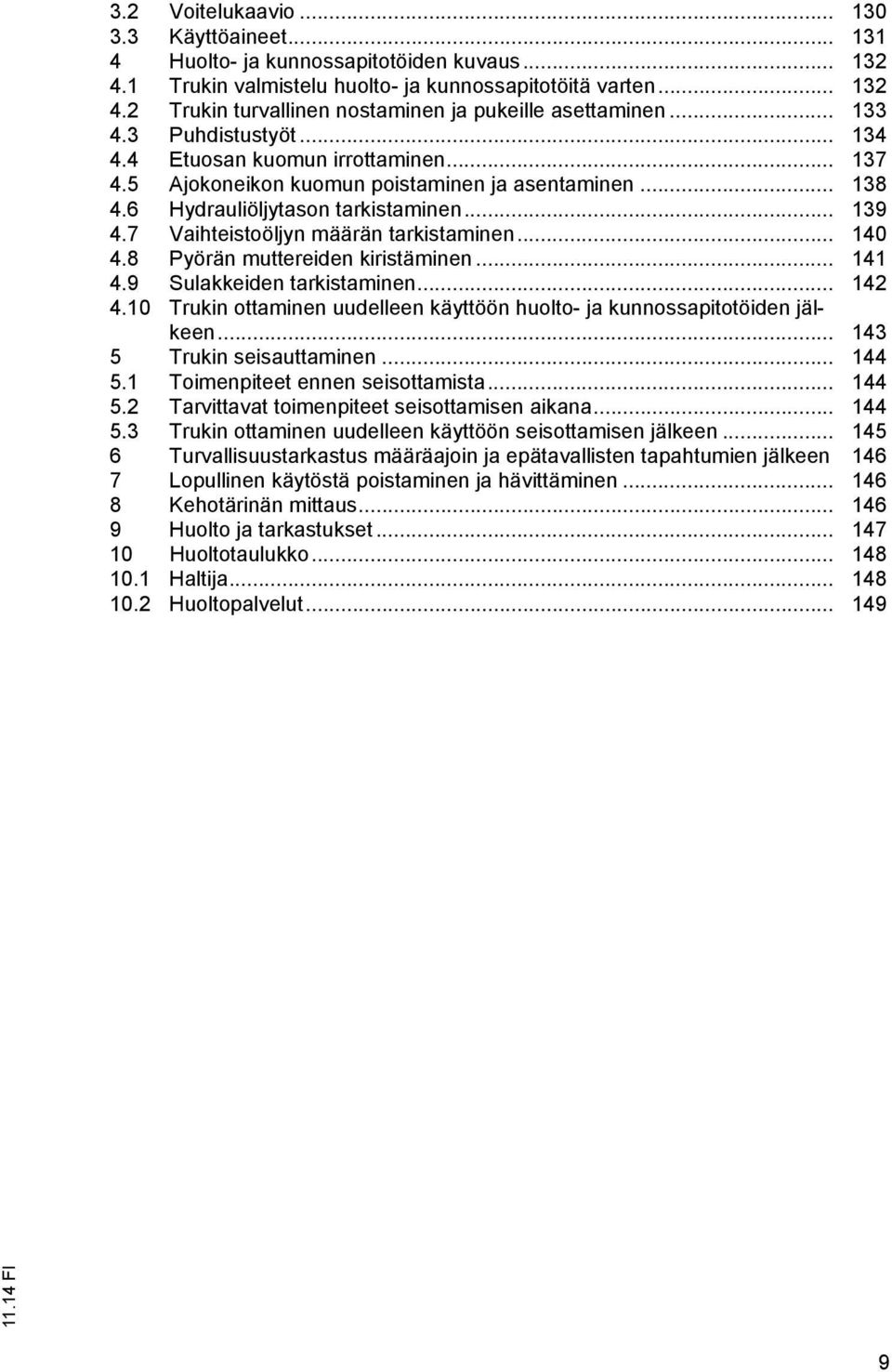

8 3.2 Voitelukaavio Käyttöaineet Huolto- ja kunnossapitotöiden kuvaus Trukin valmistelu huolto- ja kunnossapitotöitä varten Trukin turvallinen nostaminen ja pukeille asettaminen Puhdistustyöt Etuosan kuomun irrottaminen Ajokoneikon kuomun poistaminen ja asentaminen Hydrauliöljytason tarkistaminen Vaihteistoöljyn määrän tarkistaminen Pyörän muttereiden kiristäminen Sulakkeiden tarkistaminen Trukin ottaminen uudelleen käyttöön huolto- ja kunnossapitotöiden jälkeen Trukin seisauttaminen Toimenpiteet ennen seisottamista Tarvittavat toimenpiteet seisottamisen aikana Trukin ottaminen uudelleen käyttöön seisottamisen jälkeen Turvallisuustarkastus määräajoin ja epätavallisten tapahtumien jälkeen Lopullinen käytöstä poistaminen ja hävittäminen Kehotärinän mittaus Huolto ja tarkastukset Huoltotaulukko Haltija Huoltopalvelut

9 10

10 Liite JH-ajoakun käyttöohje Z Tämä käyttöohje koskee vain Jungheinrich-merkkisiä akkutyyppejä. Käytettäessä muita merkkejä on huomioitava valmistajan käyttöohjeet FIN 1

11 FIN

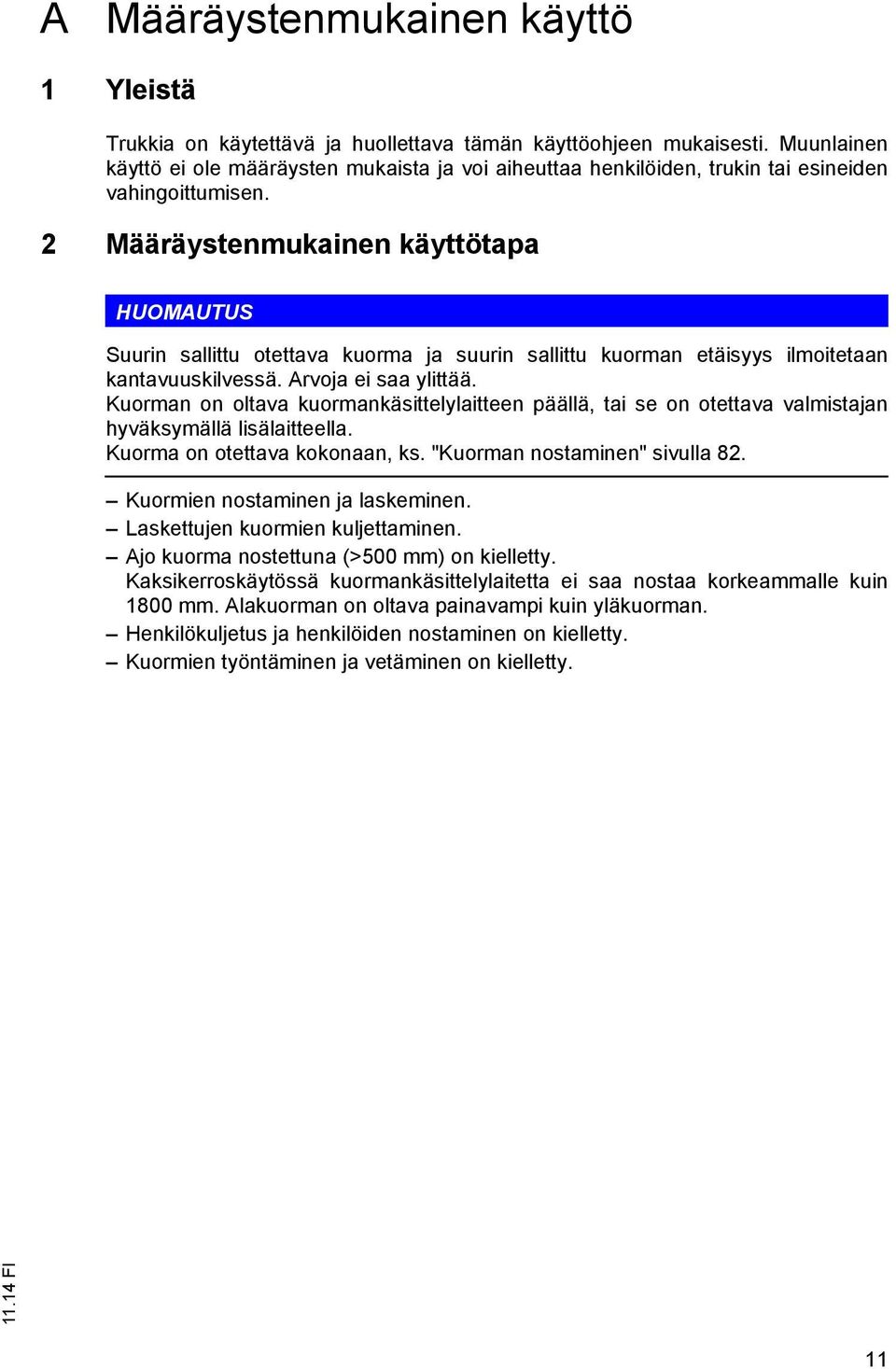

12 A Määräystenmukainen käyttö 1 Yleistä Trukkia on käytettävä ja huollettava tämän käyttöohjeen mukaisesti. Muunlainen käyttö ei ole määräysten mukaista ja voi aiheuttaa henkilöiden, trukin tai esineiden vahingoittumisen. 2 Määräystenmukainen käyttötapa HUOMAUTUS Suurin sallittu otettava kuorma ja suurin sallittu kuorman etäisyys ilmoitetaan kantavuuskilvessä. Arvoja ei saa ylittää. Kuorman on oltava kuormankäsittelylaitteen päällä, tai se on otettava valmistajan hyväksymällä lisälaitteella. Kuorma on otettava kokonaan, ks. "Kuorman nostaminen" sivulla 82. Kuormien nostaminen ja laskeminen. Laskettujen kuormien kuljettaminen. Ajo kuorma nostettuna (>500 mm) on kielletty. Kaksikerroskäytössä kuormankäsittelylaitetta ei saa nostaa korkeammalle kuin 1800 mm. Alakuorman on oltava painavampi kuin yläkuorman. Henkilökuljetus ja henkilöiden nostaminen on kielletty. Kuormien työntäminen ja vetäminen on kielletty. 11

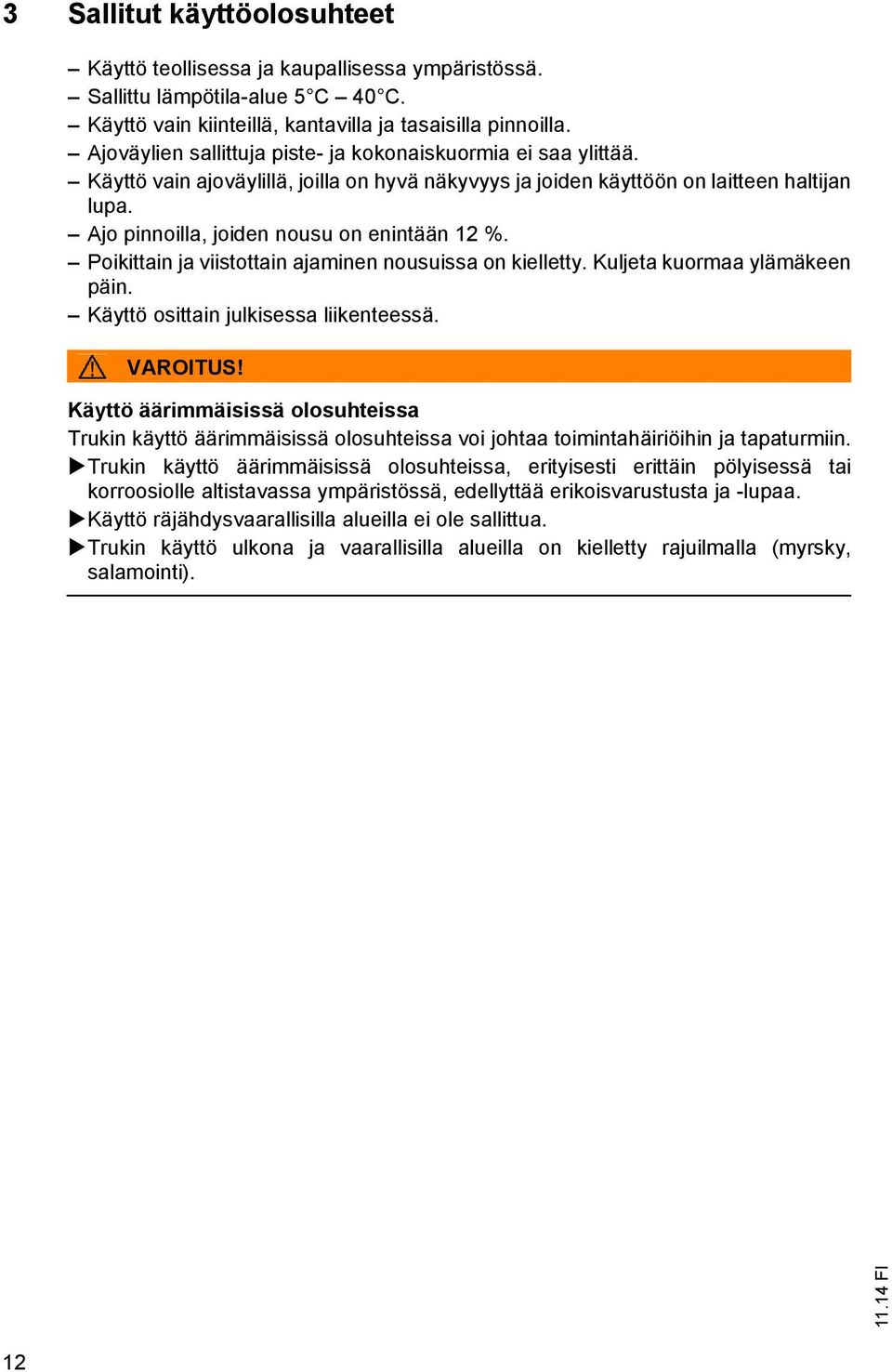

13 3 Sallitut käyttöolosuhteet Käyttö teollisessa ja kaupallisessa ympäristössä. Sallittu lämpötila-alue 5 C 40 C. Käyttö vain kiinteillä, kantavilla ja tasaisilla pinnoilla. Ajoväylien sallittuja piste- ja kokonaiskuormia ei saa ylittää. Käyttö vain ajoväylillä, joilla on hyvä näkyvyys ja joiden käyttöön on laitteen haltijan lupa. Ajo pinnoilla, joiden nousu on enintään 12 %. Poikittain ja viistottain ajaminen nousuissa on kielletty. Kuljeta kuormaa ylämäkeen päin. Käyttö osittain julkisessa liikenteessä. VAROITUS! Käyttö äärimmäisissä olosuhteissa Trukin käyttö äärimmäisissä olosuhteissa voi johtaa toimintahäiriöihin ja tapaturmiin. Trukin käyttö äärimmäisissä olosuhteissa, erityisesti erittäin pölyisessä tai korroosiolle altistavassa ympäristössä, edellyttää erikoisvarustusta ja -lupaa. Käyttö räjähdysvaarallisilla alueilla ei ole sallittua. Trukin käyttö ulkona ja vaarallisilla alueilla on kielletty rajuilmalla (myrsky, salamointi). 12

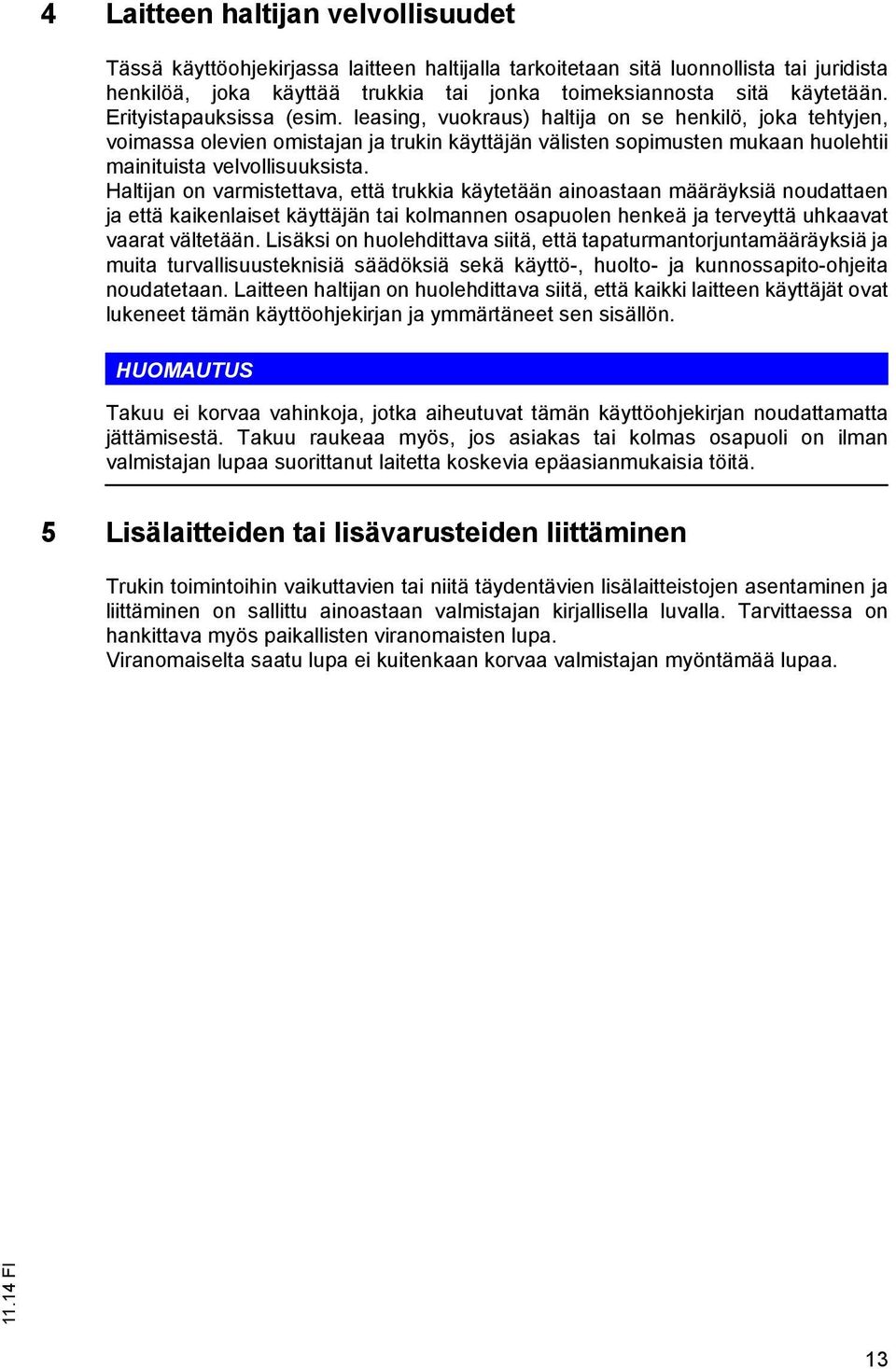

14 4 Laitteen haltijan velvollisuudet Tässä käyttöohjekirjassa laitteen haltijalla tarkoitetaan sitä luonnollista tai juridista henkilöä, joka käyttää trukkia tai jonka toimeksiannosta sitä käytetään. Erityistapauksissa (esim. leasing, vuokraus) haltija on se henkilö, joka tehtyjen, voimassa olevien omistajan ja trukin käyttäjän välisten sopimusten mukaan huolehtii mainituista velvollisuuksista. Haltijan on varmistettava, että trukkia käytetään ainoastaan määräyksiä noudattaen ja että kaikenlaiset käyttäjän tai kolmannen osapuolen henkeä ja terveyttä uhkaavat vaarat vältetään. Lisäksi on huolehdittava siitä, että tapaturmantorjuntamääräyksiä ja muita turvallisuusteknisiä säädöksiä sekä käyttö-, huolto- ja kunnossapito-ohjeita noudatetaan. Laitteen haltijan on huolehdittava siitä, että kaikki laitteen käyttäjät ovat lukeneet tämän käyttöohjekirjan ja ymmärtäneet sen sisällön. HUOMAUTUS Takuu ei korvaa vahinkoja, jotka aiheutuvat tämän käyttöohjekirjan noudattamatta jättämisestä. Takuu raukeaa myös, jos asiakas tai kolmas osapuoli on ilman valmistajan lupaa suorittanut laitetta koskevia epäasianmukaisia töitä. 5 Lisälaitteiden tai lisävarusteiden liittäminen Trukin toimintoihin vaikuttavien tai niitä täydentävien lisälaitteistojen asentaminen ja liittäminen on sallittu ainoastaan valmistajan kirjallisella luvalla. Tarvittaessa on hankittava myös paikallisten viranomaisten lupa. Viranomaiselta saatu lupa ei kuitenkaan korvaa valmistajan myöntämää lupaa. 13

15 14

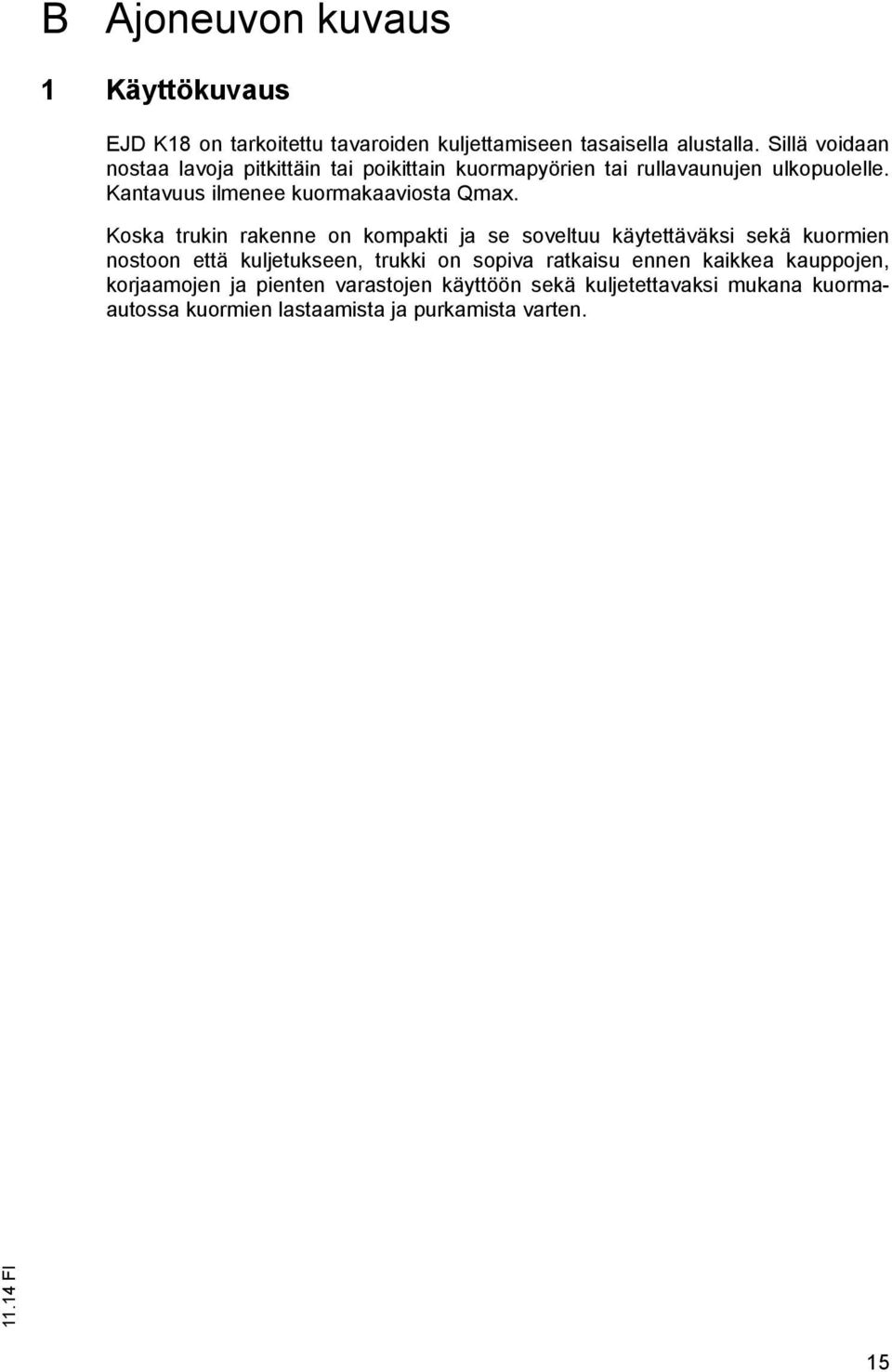

16 B Ajoneuvon kuvaus 1 Käyttökuvaus EJD K18 on tarkoitettu tavaroiden kuljettamiseen tasaisella alustalla. Sillä voidaan nostaa lavoja pitkittäin tai poikittain kuormapyörien tai rullavaunujen ulkopuolelle. Kantavuus ilmenee kuormakaaviosta Qmax. Koska trukin rakenne on kompakti ja se soveltuu käytettäväksi sekä kuormien nostoon että kuljetukseen, trukki on sopiva ratkaisu ennen kaikkea kauppojen, korjaamojen ja pienten varastojen käyttöön sekä kuljetettavaksi mukana kuormaautossa kuormien lastaamista ja purkamista varten. 15

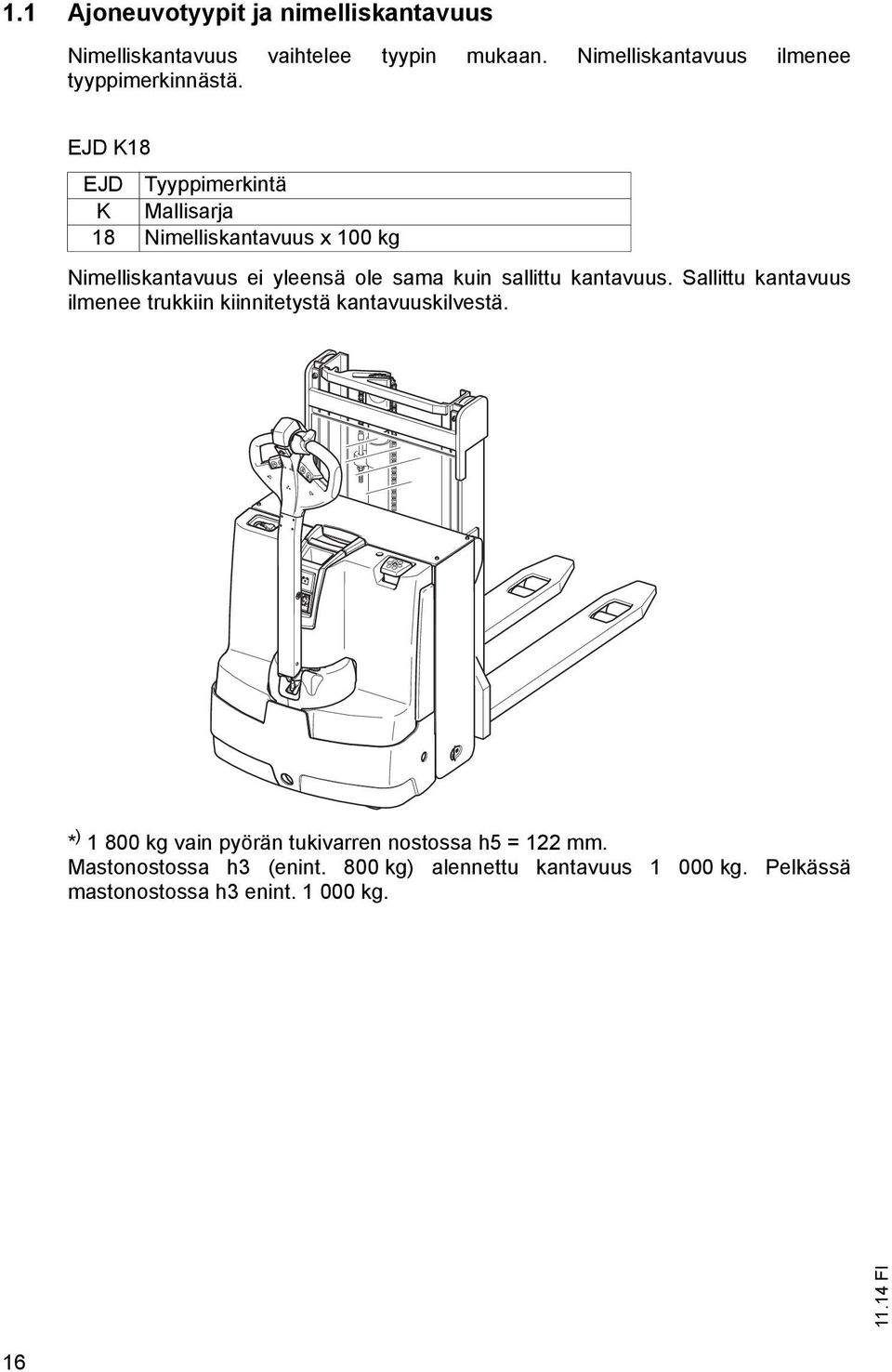

17 1.1 Ajoneuvotyypit ja nimelliskantavuus Nimelliskantavuus vaihtelee tyypin mukaan. Nimelliskantavuus ilmenee tyyppimerkinnästä. EJD K18 EJD Tyyppimerkintä K Mallisarja 18 Nimelliskantavuus x 100 kg Nimelliskantavuus ei yleensä ole sama kuin sallittu kantavuus. Sallittu kantavuus ilmenee trukkiin kiinnitetystä kantavuuskilvestä. * ) kg vain pyörän tukivarren nostossa h5 = 122 mm. Mastonostossa h3 (enint. 800 kg) alennettu kantavuus kg. Pelkässä mastonostossa h3 enint kg. 16

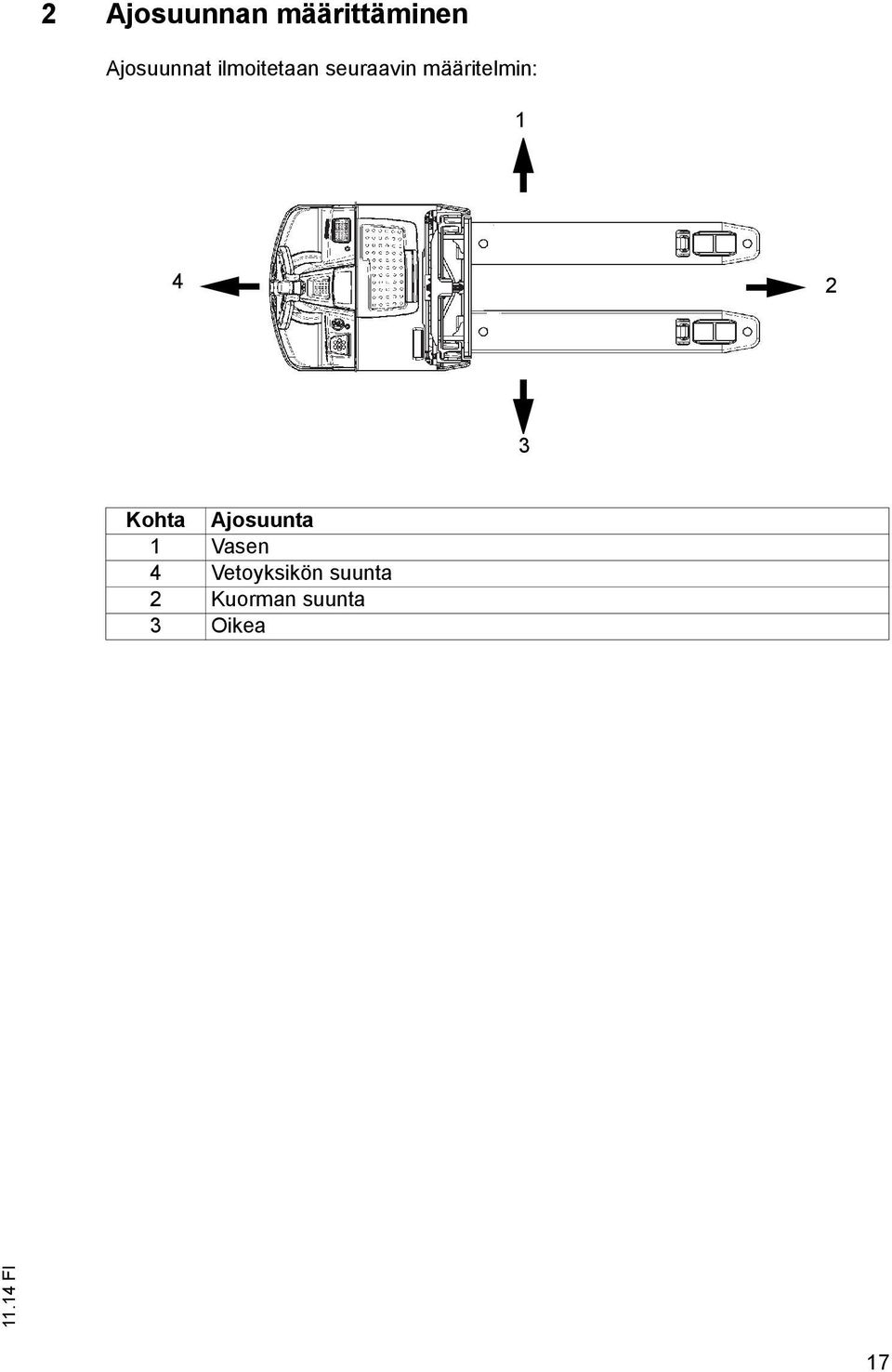

18 2 Ajosuunnan määrittäminen Ajosuunnat ilmoitetaan seuraavin määritelmin: Kohta Ajosuunta 1 Vasen 4 Vetoyksikön suunta 2 Kuorman suunta 3 Oikea 17

19 3 Rakenneryhmä- ja toimintakuvaus 3.1 Rakenneryhmien yleiskatsaus , 12 13, Koh ta Nimike Ko hta Nimike t Ajonestopainike 9 Sisäänrakennettu akun varaaja 1 o 24 V / 30 A (sis. varmistuspiirin) 6 t Ajonsäädin 11 t Varaus-/purkaustilanäyttö 3 t Masto 12 o Näyttöyksikkö (CanDis) 4 t Hidasajopainike 13 t o 5 t Suojalevy 14 o o Virtalukko Virtalukko (mahdollisuus jarrutuuletuksen toiseen portaaseen) Ohjausnäppäimistö (CanCode) Näyttö- ja hallintayksikkö ISM 6 t Ohjausaisa 15 t Etuosan kuomu 7 t Akkukotelon kuomu 16 t Ajokoneikon kuomu (kaksiosainen) 8 t Hätäpysäytyskytkin 17 t Tukipyörät 10 t Kuormankäsittelylaite 18 t Vetopyörä 18

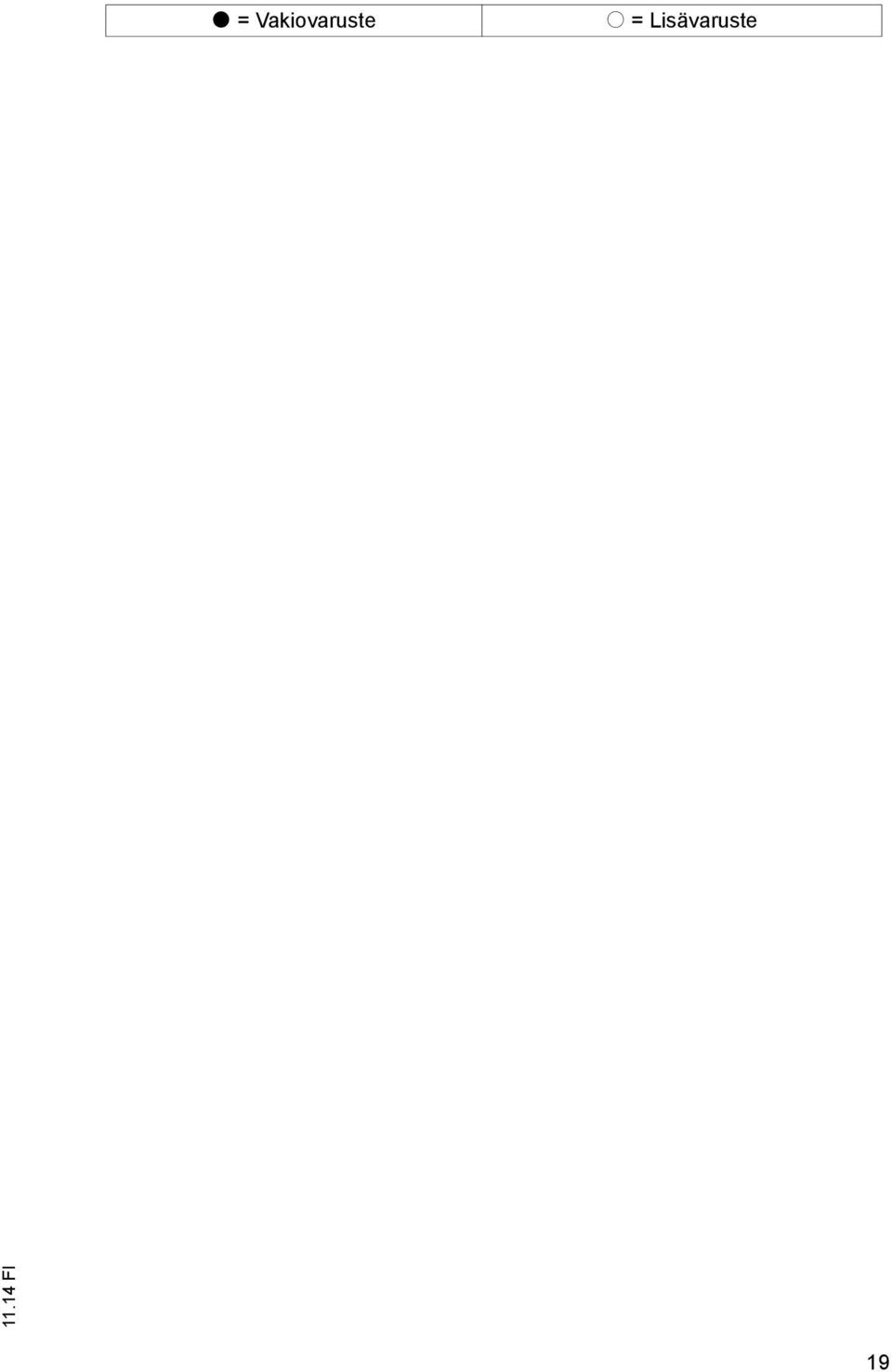

20 t = Vakiovaruste o = Lisävaruste 19

21 3.2 Toimintakuvaus Turvalaitteet Trukkia on turvallinen käsitellä, sillä sen rakenne on pyöreäkulmainen ja sileä. Pyörät on verhottu tukevalla törmäyssuojalla. Pitkä ohjausaisa takaa suurimman mahdollisen turvaetäisyyden trukkiin. Irti päästettäessä tai vaaratilanteessa kaasupainejousi painaa ohjausaisaa ylöspäin ja siten jarrutusasentoon. Ohjausaisan päässä sijaitseva ajonestopainike reagoi kehokosketukseen, jolloin ajosuunta vaihtuu ja trukki ajaa poispäin käyttäjästä. Hätäpysäytyskytkimellä kaikki sähkökäyttöiset toiminnot kytkeytyvät vaaratilanteissa pois päältä. Hätäpysäytyksen turvallisuuskonsepti Ajoelektroniikka laukaisee hätäpysäytyksen. Järjestelmä suorittaa itsediagnoosin trukin jokaisen käynnistyksen jälkeen. Virheiden yhteydessä trukki alkaa jarruttaa automaattisesti aina pysähtymiseen asti. CanDis-näyttöyksikön (o) merkkivalot ilmoittavat hätäpysäytyksestä. HUOMIO! Trukki jarruttaa automaattisesti Jos järjestelmä tunnistaa tarvittavien signaalien puuttumisen tai virheen, järjestelmä reagoi hätäpysäytyksellä ja jarruttaa trukkia pysähtymiseen saakka tai voimassa olevaan signaalitilaan saakka. Pidä riittävä käyttöetäisyys trukkiin. Ohjausaisa Trukkia ohjataan ergonomisen ohjausaisan avulla. Kaikkia ajo- ja nostotoimintoja voi käyttää vähällä voimalla otetta muuttamatta. Ohjausaisan ohjauskulma on

22 Ajokäyttö Kiinteä vaihtovirtamoottori käyttää vetopyörää lieriöhammaspyörävaihteiston välityksellä. Sähköinen ajoelektroniikka säätelee ajomoottorin kierroslukua portaattomasti ja huolehtii siten tasaisesta, nykäyksettömästä liikkeellelähdöstä, voimakkaasta kiihdytyksestä ja elektronisesti säädellystä jarrutuksesta ja energian talteenotosta. Kuormasta ja ympäristöstä riippuen valittavissa on 3 ajo-ohjelmaa: suurtehosta energiaa säästävään. Sähköjärjestelmä Trukissa on sähköinen ajoelektroniikka. Trukin sähköjärjestelmässä on 24 voltin käyttöjännite. Hallinta- ja näyttölaitteet Ergonomisten hallintaelementtien ansiosta ajo- ja hydrauliliikkeitä voi käyttää hellävaroen, eikä käyttö rasita kuljettajaa. Käytettävissä oleva akkukapasiteetti näkyy akun varaustilamittarista. CanDis-näyttöyksiköstä (o) kuljettaja näkee tärkeitä tietoja kuten ajo-ohjelman, käyttötunnit, akkukapasiteetin ja tapahtumailmoituksia. Hydraulijärjestelmä Nostopainikkeen painaminen käynnistää pumppuyksikön, joka pumppaa hydrauliöljyä öljysäiliöstä nostosylinteriin. Nostopainikkeen painaminen nostaa kuormankäsittelylaitetta tasaisella nopeudella. Laskupainikkeen painaminen laskee kuormankäsittelylaitetta. 21

23 Z Masto Erittäin lujat teräsprofiilit ovat kapeita, mikä takaa hyvän näkyvyyden kuormankäsittelylaitteeseen. Nostokiskot ja kuormankäsittelylaite kulkevat kestovoideltujen ja siten huoltovapaiden vinojen rullien päällä. Kuormatuki (o) Matalien tai pienistä osista koostuvien kuormien siirtoon suojalevyn tai suojaverkon (o) päällä suositellaan kuormatuen käyttöä lisäsuojalaitteena. Kuormatuki asennetaan kuormankäsittelylaitteeseen, ja se suojaa käyttäjää ja trukkia putoavilta esineiltä. Ulosajettu maston korkeus (h4) lisääntyy kuormankäsittelylaitteeseen asennetun kuormatuen verran. VAROITUS! Putoavien kuormien aiheuttama loukkaantumisvaara Suojalevyn tai suojaverkon (o) päällä liikutetut matalat tai pienistä osista koostuvat kuormat, jotka kohoavat kuormatuen yläpuolelle, vaarantavat pudotessaan käyttäjän ja trukin turvallisuuden. Suojaa matalat tai pienistä osista koostuvat kuormat, jotka kohoavat kuormatuen yläpuolelle, asianmukaisin toimenpitein, kuten pakkaamalla ne suojakalvoon Käyttötuntilaskuri Z Luo trukin käyttövalmius, ks. "Käyttövalmiuden luominen" sivulla 63 tai ks. "Näppäimistö CanCode (o)" sivulla 96. Käyttötunteja lasketaan, kun trukki on käyttövalmis ja jotakin seuraavista hallintalaitteista on käytetty: ohjausaisa ajoasennossa F, ks. "Ajaminen" sivulla 74, hidasajopainike, katso sivu 77, nostopainike, katso sivu 81, laskupainike, katso sivu

24 4 Tekniset tiedot Z Teknisten tietojen arvot vastaavat saksalaista määräysten "Trukkien tyyppitiedot". Oikeus teknisiin muutoksiin ja täydennyksiin pidätetään. 4.1 Suorituskykytiedot Nimike EJD K18 Q Nimelliskantavuus (tukijalan nosto / maston nosto) 1800 / 1000 kg c Kuorman painopisteen etäisyys 600 mm Ajonopeus nimelliskuorman kanssa / ilman nimelliskuormaa 6,0 / 6,0 km/h Ajonopeus mastonnoston ollessa kuormitettuna 4,4 km/h Mastonnoston nopeus nimelliskuorman kanssa / ilman nimelliskuormaa 0,15 / 0,23 m/s Mastonlaskun nopeus nimelliskuorman kanssa / ilman nimelliskuormaa 0,28 / 0,15 m/s Enimmäisnousukyky (5 min.) nimelliskuorman kanssa / ilman nimelliskuormaa 6 / 12 % 23

25 4.2 Mitat h4 l h3 c h1 h5 152 l2 y h13 l1 a/2 a/2 e b1 = b2 b11 b5 Wa Ast 24

26 Nimike EJD K18 h3 Nosto 1660 mm h5 Tukijalan nosto 122 mm h13 Kuorman nostoväline laskettuna alas 90 mm h14 Aisan vähimmäis-/enimmäiskorkeus ajoasennossa 797 / 1313 mm x* Kuorman etäisyys 875 mm y* Akseliväli 1380 mm l1 Kokonaispituus 1855 mm l2 Pituus ml. haarukanselkä 660 mm s Haarukan korkeus 55 mm e Haarukanpiikin leveys 190 mm l Haarukan pituus 1190 mm b5 Haarukan ulkoleveys 550 mm b1 Ajoneuvon leveys 720 mm b10 Raideväli, ajokoneisto 508 mm b11 Raideväli, tukijalat 362 mm m2 Maavara akselivälin keskellä 25 mm Wa* Kääntösäde 1490 mm Ast** Työkäytävän leveys x poikittaisella lavalla 2205 mm Ast*** Työkäytävän leveys 800 x 1200 pitkittäisellä lavalla 2303 mm a Turvaetäisyys 200 mm * Kuormalaite nostettuna/laskettuna +53 mm ** Kuormalaite nostettuna/laskettuna +53 mm; diagonaalinen VDI:n muk mm *** Kuormalaite nostettuna/laskettuna +53 mm; diagonaalinen VDI:n muk mm 25

27 4.3 Painot 4.4 Renkaat EJD K18 Omapaino ilman akkua 404 kg Akselipaino kuorman kanssa edessä/takana vetoyksikön suuntaan 860 / 1695 kg Akselipaino ilman kuormaa edessä/takana vetoyksikön suuntaan 425 / 130 kg EJD K18 Rengaskoko edessä ø 230 x 77 mm Rengaskoko, takana (yksittäinen/teli) ø 82 x 100 mm Lisärenkaat (mitat) ø 100 x 40 mm Renkaiden määrä edessä/takana (x=vetävä) 1 x +2/2 tai 4 26

28 4.5 EN-standardit Z Z Jatkuva äänenpainetaso EJD K18: 70 db(a) mukaisesti ja ISO 4871 vastaava. Jatkuva äänenpainetaso on standardin määräysten mukaan mitattu arvo, jossa huomioidaan äänenpainetaso ajon, noston ja tyhjäkäynnin aikana. Äänenpainetaso mitataan kuljettajan korvan kohdalta. Sähkömagneettinen yhteensopivuus (EMC) Valmistaja vahvistaa sähkömagneettisten häiriöpäästöjen ja häiriönkestävyyden raja-arvojen noudattamisen sekä sähköstaattisen purkaustarkastuksen suorittamisen standardin EN ja siinä mainittujen määräysten mukaisesti. Sähkö- ja elektroniikkaosia ja niiden järjestystä saa muuttaa vain valmistajan kirjallisella luvalla. VAROITUS! Ei-ionisoivan säteilyn lääkinnällisille laitteille aiheuttama häiriö Ei-ionisoivaa säteilyä tuottava trukin sähkövarustus (esim. langaton tiedonsiirto) voi häiritä käyttäjän käyttämien lääkinnällisten laitteiden (sydämentahdistinten, kuulolaitteiden yms.) toimintaa ja aiheuttaa toimintahäiriöitä. Lääkärin tai lääkinnällisen laitteen valmistajan kanssa on selvitettävä, voiko kyseistä laitetta käyttää trukin läheisyydessä. 27

29 4.6 Käyttöolosuhteet Z Ympäristönlämpötila Käytön aikana 5 C - 40 C Kun trukkia käytetään jatkuvasti äärimmäisissä lämpötilojen vaihteluissa tai tiivistyvässä ilmankosteudessa, sille tarvitaan erikoisvarustus ja -lupa. 4.7 Sähköjärjestelmää koskevat vaatimukset Valmistaja vahvistaa sähkölaitteiden suunnittelua ja valmistusta koskevien määräysten noudattamisen käytettäessä trukkia määräysten mukaisesti siten kuin standardissa EN 1175 on määritetty. 28

30 5 Merkintäkohdat ja tyyppikilvet

31 Koht Nimike a 19 Kuormakaavio 20 Kantavuus Qmax 21 Kiinnityskohta nosturikuormausta varten 22 Puristumisvaara-varoituskilpi 23 Älä mene kuormanottolaitteen alle -kieltomerkki 24 Älä työnnä kättäsi maston lävitse -kieltomerkki 25 Ajoneuvon tyyppikilpi 26 Henkilökuljetus kielletty -kieltomerkki 27 Huomio: noudata käyttöohjetta! 28 Katsastuslaatta (o) 29 Ajoneuvon nimike 30 Sarjanumero (isketty ajoneuvon runkoon) 30

32 5.1 Tyyppikilpi Z Koht Koht Nimike a a Nimike 31 Tyyppi 37 Valmistusvuosi 32 Sarjanumero 38 Kuorman painopisteen etäisyys (mm) 33 Nimelliskantavuus (kg) 39 Käyttöteho 34 Akun jännite (V) 40 Akun vähimmäis-/enimmäispaino (kg) 35 Tyhjäpaino ilman akkua kg 41 Valmistaja 36 Lisävaruste 42 Valmistajan logo Trukkiin tai varaosatilauksiin liittyvissä kysymyksissä on mainittava sarjanumero (32). 31

33 5.2 Kantavuus Kilpi (20) ilmoittaa trukin kantavuuden Q kg ajokäytössä: kg kg max 100 mm max 1800 kg Q max Hmm 600 Q max Dmm A B C A = Ajo kielletty kuorma nostettuna. B = Kantavuus kuorman vaakakuljetuksessa enint kg pyörän tukivarret nostettuina ilman mastonostoa. C = Kaksikerroskäyttö: Enimmäisnostokorkeus mm. Enimmäiskantavuus ylösnostossa merkinnän mukaan. Enimmäiskantavuus ylösnostossa ja alaslaskussa yhteensä enint kg. HUOMIO! Vakauden vaarantuminen Jotta vakaus ei vaarannu, on kahden lavan kuljetuksessa huomioitava paino, jotta trukki ei kaadu. Painavin lava on kuljetettava aina alhaalla, jottei vakaus vaarannu. 32

34 5.3 Trukin kantavuuskilpi X.XXXX.XX.XX Kantavuuskilvestä (16) ilmenee enimmäiskantavuus Q (kg) tietyllä kuorman painopisteellä C (mm) ja trukin vastaava nostokorkeus H (mm) kuormankäsittelylaitteen ollessa vaakasuorassa. Esimerkki enimmäiskantavuuden laskemisesta: Kun kuorman painopisteen etäisyys C on 600 mm ja maksimaalinen nostokorkeus H on 3600 mm, maksimaalinen kantavuus Q on 1105 kg. 5.4 Tuulikuormat Tuulen vaikutus heikentää trukin vakautta nostettaessa, laskettaessa ja kuljetettaessa suurikokoisia kuormia. Jos kevyet kuormat altistuvat tuulen vaikutukselle, ne on kiinnitettävä erityisen huolellisesti. Näin vältetään kuorman liikkuminen ja putoaminen. Keskeytä käyttö tarvittaessa molemmissa tapauksissa. 33

35 34

36 C Kuljetus ja ensimmäinen käyttöönotto 1 Nosturikuormaus VAROITUS! Nosturikuormaukseen opastamattomat työntekijät aiheuttavat vaaran Jos nosturikuormaus annetaan siihen kouluttamattomien työntekijöiden tehtäväksi, trukki voi pudota. Tämän vuoksi on olemassa työntekijöiden loukkaantumisen sekä trukkiin kohdistuvien aineellisten vaurioiden vaara. Kuormauksen saa suorittaa vain tehtävään koulutettu ammattihenkilöstö. Ammattihenkilöstöllä on oltava maantieajoneuvojen kuormankiinnitystä sekä kuormankiinnitysvälineiden käsittelyä koskeva koulutus. Kuormankiinnitystoimenpiteiden oikea mitoitus ja toteutus on määriteltävä erikseen jokaisessa yksittäistapauksessa. VAROITUS! Asiaton nosturikuormaus aiheuttaa tapaturmavaaran Sopimattomien nostovälineiden käyttö voi johtaa trukin putoamiseen nosturikuormauksen aikana. Varmista, ettei trukki nostettaessa iskeydy mitään vasten eikä se pääse liikkumaan hallitsemattomasti. Kannattele trukkia tarvittaessa ohjainvaijereilla. Trukin kuormauksen saavat suorittaa vain henkilöt, joilla on sidontavälineiden ja nostotyökalujen käsittelyyn vaadittava koulutus. Käytä nosturikuormauksen yhteydessä henkilönsuojaimia (esim. turvakenkiä, suojakypärää, huomioliiviä, suojakäsineitä jne.). Oleskelu riippuvien kuormien alla on kielletty. Vaara-alueelle meneminen ja vaara-alueella oleskelu on kielletty. Käytä vain nostovälineitä, joiden kantavuus on riittävä (katso trukin paino laitekilvestä). Kiinnitä nostovälineet vain niille tarkoitettuihin kiinnityskohtiin ja varmista, etteivät ne irtoa. Käytä nostovälineitä vain niille määrätyssä kuormitussuunnassa. Kiinnitä nosturin sidontavälineet siten, etteivät ne nostettaessa kosketa lisävarusteita. 35

37 Trukin kuormaus nosturilla 21 Edellytykset Pysäköi trukki turvallisesti, ks. "Trukin turvallinen pysäköiminen" sivulla 65. Tarvittavat työkalut ja materiaalit Nostolaite Nostovälineet Menettelytapa Kiinnitä nostovälineet kiinnityskohtiin (21). Nyt trukin voi kuormata nosturilla. 36

38 2 Kuljetus VAROITUS! Hallitsemattomat liikkeet kuljetuksen aikana Jos trukkia ja mastoa ei varmisteta asianmukaisesti kuljetuksen aikana, seurauksena voi olla vakavia tapaturmia. Kuormauksen saa suorittaa vain tehtävään koulutettu ammattihenkilöstö. Ammattihenkilöstöllä on oltava maantieajoneuvojen kuormankiinnitystä sekä kuormankiinnitysvälineiden käsittelyä koskeva koulutus. Kuormankiinnitystoimenpiteiden oikea mitoitus ja toteutus on määriteltävä erikseen jokaisessa yksittäistapauksessa. Jos trukkia kuljetetaan kuorma-autossa tai perävaunussa, se on kiinnitettävä asianmukaisesti. Kuorma-autossa tai perävaunussa on oltava kiinnitysrenkaat. Trukin tahaton liikkuminen on estettävä kiiloilla. Käytä vain sellaisia kiinnitysvöitä tai kuljetusliinoja, joiden nimellislujuus on riittävä. Käytä kuormausapuvälineiden (lavat, kiilat) kiinnitykseen luistamattomia materiaaleja, esim. luistamatonta mattoa. 37

39 Trukin kiinnittäminen kuljetusta varten Edellytykset Kuormaa trukki. Pysäköi trukki turvallisesti, ks. "Trukin turvallinen pysäköiminen" sivulla 65. Tarvittavat työkalut ja materiaalit Kiinnitysvyöt Menettelytapa Kiinnitä kiinnitysvyöt (43) trukkiin ja kuljetusajoneuvoon ja kiristä riittävästi. Nyt trukkia voi kuljettaa. 38

40 3 Ensimmäinen käyttöönotto VAROITUS! Sopimattomien energialähteiden käytön aiheuttama tapaturmavaara Tasasuunnattu vaihtovirta vaurioittaa elektroniikkajärjestelmän rakenneryhmiä (ohjausyksiköitä, antureita, moottoreita jne.). Sopimattomat kaapeliliitokset (liian pitkät, liian pieni poikkipinta-ala) akkuun (vetokaapeli) voivat kuumentua ja sytyttää trukin ja akun palamaan. Käytä trukkia vain akkuvirralla. Akun kaapeliliitokset (vetokaapeli) saavat olla enintään 6 m pitkiä, ja kaapelin poikkipinta-alan on oltava vähintään 50 mm². Z HUOMAUTUS Kuormien nosto on kielletty silloin, kun trukkia käytetään hinauskaapelin ja ulkopuolisen akun välityksellä. Menettelytapa Tarkista varustuksen täydellisyys. Asenna tarvittaessa akku, ks. "Akun irrottaminen ja asentaminen" sivulla 53, älä vaurioita akkukaapelia. Varaa akku, ks. "Akun lataaminen" sivulla 45. Trukin säätöjen on vastattava akkutyypin arvoja (tämä on huomioitava akkua vaihdettaessa). Tarkista hydrauliöljyn taso, lisää öljyä tarvittaessa (ks. "Hydrauliöljytason tarkistaminen" sivulla 139). Ota trukki käyttöön (katso sivu 62). Trukki on käyttövalmis. Pyörien litistymät Trukin pidempiaikaisen pysäköimisen jälkeen pyörien kulkupinnat voivat olla litistyneet. Litistymät eivät vaikuta kielteisesti trukin turvallisuuteen tai vakauteen. Litistymät häviävät, kun trukilla on ajettu jonkin matkaa. 39

41 40

42 D Akun huolto, lataus ja vaihto 1 Turvallisuusmääräykset rikkihappoa sisältävien akkujen käsittelyyn Huoltohenkilöstö Vain tehtävään koulutettu henkilöstö saa varata, huoltaa ja vaihtaa akkuja. Töiden suorittamisessa on noudatettava tätä käyttöohjekirjaa sekä akun ja akun varaajan valmistajan antamia määräyksiä. Paloturvallisuustoimet Akkuja käsiteltäessä tupakointi ja avotulen käyttö on kielletty. Varattavan trukin läheisyydessä ei saa olla helposti syttyviä aineita eikä kipinää muodostavia käyttöaineita tai -välineitä ainakaan 6 ft (2 m):n etäisyydellä. Tilan on oltava tuuletettu. Sammutusvälineiden on oltava käyttövalmiina. HUOMIO! Syöpymisvaara käytettäessä sopimattomia sammutusvälineitä Vedellä sammuttaminen voi aiheuttaa kemiallisen reaktion akkuhapon kanssa. Silloin happo voi syövyttää. Käytä jauhesammutinta. Älä koskaan sammuta palavia akkuja vedellä. Akun huolto Akkukennojen kannet on pidettävä kuivina ja puhtaina. Liittimien ja kaapelikenkien on oltava puhtaita, kevyesti naparasvalla voideltuja ja kunnolla kiinnitettyjä. HUOMIO! Oikosulun aiheuttama tulipalovaara Vaurioituneet kaapelit voivat aiheuttaa oikosulun ja sytyttää trukin ja akun palamaan. Varmista ennen akkukotelon kuomun sulkemista, etteivät akkukaapelit pääse vaurioitumaan. Akun hävittäminen Akkujen hävittämisessä on ehdottomasti noudatettava maakohtaisia ympäristönsuojelumääräyksiä ja ongelmajätettä koskevia lakeja. Valmistajan antamia hävittämisohjeita on ehdottomasti noudatettava. 41

43 VAROITUS! Tapaturma- ja loukkaantumisvaara akkujen käsittelyssä Akut sisältävät happoliuosta, joka on myrkyllistä ja syövyttävää. Vältä ehdottomasti kosketusta akkuhapon kanssa. Hävitä käytetty akkuhappo määräysten mukaisesti. Akkuja koskevissa töissä on ehdottomasti käytettävä suojavaatetusta ja suojalaseja. Varo, ettei akkuhappoa pääse iholle, vaatteille tai silmiin. Jos niin kuitenkin käy, huuhtele akkuhappo pois runsaalla puhtaalla vedellä. Ota henkilövahinkojen yhteydessä (esim. jos akkuhappoa joutuu iholle tai silmiin) välittömästi yhteyttä lääkäriin. Läikkynyt akkuhappo on neutralisoitava välittömästi runsaalla vedellä. Akkuja saa käyttää vain akkukotelo suljettuna. Noudata asianmukaisia säädöksiä. VAROITUS! Vaara käytettäessä sopimattomia sekä sellaisia akkuja, joita Jungheinrich ei ole hyväksynyt käyttöön trukissa Akun rakenteella, painolla ja mitoilla on merkittävä vaikutus trukin käyttöturvallisuuteen sekä erityisesti sen vakauteen ja kantavuuteen. Sopimattomien sekä sellaisten akkujen käyttö, joita Jungheinrich ei ole hyväksynyt käyttöön trukissa, voi huonontaa energiantalteenotossa trukin jarrutusominaisuuksia, johtaa vakaviin vaurioihin sähköisessä ohjausyksikössä sekä johtaa merkittäviin vaaroihin henkilöiden turvallisuudelle ja terveydelle. Trukissa saa käyttää vain Jungheinrichin trukille hyväksymiä akkuja. Akkuvarustusta saa muuttaa vain Jungheinrichin luvalla. Akkua vaihdettaessa tai asennettaessa on varmistettava akun tukeva kiinnitys trukin akkutilassa. Trukissa ei saa käyttää sellaisia akkuja, joita valmistaja ei ole hyväksynyt. Trukki on pysäköitävä turvallisesti ennen kaikkia akkua koskevia töitä (ks. "Trukin turvallinen pysäköiminen" sivulla 65). 42

44 2 Akkutyypit Trukin akkuvarustus vaihtelee mallin mukaan. Seuraavassa taulukossa esitetään kapasiteettitietojen kera vakiovarusteeksi tarkoitettu yhdistelmä: Akkutyyppi Akku Kapasiteetti 24 V 2 PzB 130 Ah 24 V 2 PzV-BS 142 Ah 24 V 2 PzB 150 Ah 24 V 2 PzV-BS 170 Ah 24 V 2 PzB 200 Ah 24 V 2 PzS 230 Ah Akun painot käyvät ilmi akun tyyppikilvestä. Akut, joiden napoja ei ole eristetty, on peitettävä liukumattomalla eristysmatolla. 43

45 3 Akun ottaminen esille VAROITUS! Varmistamattomasti pysäköity trukki voi aiheuttaa vaaratilanteen Trukin pysäköiminen kalteville pinnoille tai kuormankäsittelylaite ylhäällä on vaarallista ja ehdottomasti kiellettyä. Pysäköi trukki tasaiselle alustalle. Erityistapauksissa trukin paikallaan pysyminen on varmistettava esim. kiiloilla. Laske kuormankäsittelylaite kokonaan alas. Valitse pysäköintipaikka siten, että alas laskettu kuormankäsittelylaite ei voi vahingoittaa ketään. Jos jarrut eivät ole toimintakunnossa, estä trukin tahaton liikkeelle lähteminen asettamalla kiilat pyörien eteen ja taakse. HUOMIO! Puristumisvaara Kuomua/kantta suljettaessa kuomun/kannen ja trukin välissä ei saa olla mitään. Edellytykset Pysäköi trukki vaakasuoralle alustalle. Pysäköi trukki turvallisesti, ks. "Trukin turvallinen pysäköiminen" sivulla 65. Menettelytapa Avaa akkukotelo (7). Poista akun päältä mahdollinen eristysmatto. Akku on otettu esille. 7 44

46 4 Akun lataaminen VAROITUS! Latauksessa syntyvien kaasujen aiheuttama räjähdysvaara Latauksen aikana akusta pääsee hapen ja vedyn seosta (räjähdyskaasu). Kaasutus on kemiallinen prosessi. Tämä kaasuseos on hyvin herkästi räjähtävää, eikä se saa syttyä. Akun varaajan latauskaapelin ja akkupistokkeen saa liittää ja irrottaa ainoastaan latausaseman ja trukin ollessa sammutettuina. Varaajan on oltava jännitteen ja latauskapasiteetin suhteen yhdenmukainen akun kanssa. Tarkista ennen latausta, ettei kaapeleissa ja sähköpistokeliitännöissä ole näkyviä vaurioita. Huolehdi riittävästä tuuletuksesta tilassa, jossa trukkia ladataan. Akkukotelon kuomun on oltava auki ja akkukennojen pintojen on oltava vapaina latauksen aikana, jotta riittävä tuuletus voidaan varmistaa. Akkuja käsiteltäessä tupakointi ja avotulen käyttö on kielletty. Ladattavan trukin läheisyydessä ei saa olla helposti syttyviä aineita eikä kipinöiviä käyttöaineita; etäisyyden on oltava vähintään 6 ft (2 m). Sammutusvälineiden on oltava käyttövalmiina. Älä aseta akun päälle mitään metallisia esineitä. Noudata ehdottomasti akun ja latausaseman valmistajien antamia turvallisuusmääräyksiä. HUOMAUTUS Akun vaurioituminen Akun, varaajan (latauksen ominaiskäyrä) ja akkuparametrien on sovittava toisiinsa, sillä muuten seurauksena voi olla vaurioita. 45

47 4.1 Akun lataus latausasemassa Akun varaaminen Edellytykset Ota akku esille, ks. "Akun ottaminen esille" sivulla 44. Menettelytapa Irrota akkupistoke (44) trukin pistokkeesta. Liitä akkupistoke (44) kiinteän varaajan varauskaapelin (45) kanssa. Käynnistä varaaminen varaajan käyttöohjeen mukaisesti. Akku varautuu Akun varaamisen päättäminen ja käyttövalmiuden palauttaminen HUOMAUTUS Jos varaaminen keskeytyy, akkukapasiteetti ei ole kokonaisuudessaan käytettävissä. Edellytykset Akku on varattu täyteen. Menettelytapa Päätä varaaminen varaajan käyttöohjeen mukaisesti. Irrota akkupistoke (44) kiinteän varaajan varauskaapelista (45). Liitä akkupistoke (44) trukkiin. Trukki on jälleen käyttövalmis. 46

48 4.2 Akun lataus integroidulla varaajalla VAARA! Sähköisku ja tulipalovaara Vaurioituneet ja sopimattomat kaapelit voivat johtaa sähköiskuun ja ylikuumenemisen aiheuttamaan tulipaloon. Käytä ainoastaan verkkovirtakaapeleita, joiden enimmäispituus on 30 m. Ota huomioon paikalliset olosuhteet. Avaa kaapelirulla kokonaan käytön yhteydessä. Käytä ainoastaan valmistajan alkuperäisiä verkkovirtakaapeleita. Eristyssuojaluokan sekä happo- ja emäskestävyyden on vastattava valmistajan verkkovirtakaapelia. Varauspistokkeen on oltava käytössä kuiva ja puhdas. HUOMAUTUS Integroidun varaajan asiattomasta käytöstä seuraa ainevahinkoja Integroitua varaajaa, joka koostuu akun varaajasta ja akun valvontalaitteesta, ei saa avata. Häiriöiden yhteydessä ota yhteyttä valmistajan huoltopalveluihin. Varaajaa saa käyttää vain Jungheinrichin toimittamien akkujen kanssa tai myös muille trukissa käytettäväksi hyväksyttyjen akkujen kanssa siinä tapauksessa, että valmistajan huolto on tehnyt siihen tarvittavat muutokset. Vaihtaminen muiden trukkien kanssa ei ole sallittua. Akkua ei saa liittää samanaikaisesti kahteen varaajaan. 47

49 4.2.1 Varauksen ominaiskäyrän säätö (ELG 2430) Z Kun trukki toimitetaan ilman akkua, tehdasasetuksena on asento 0. Pistokkeeseen (47) voidaan kytkeä akun varaustilamittari, lataus-/purkunäyttö, CanDis tai kaksinapainen LED HUOMIO! Irrota verkkopistoke ennen vastaavan latauskäyrän asettamista! Latauksen ominaiskäyrän asettaminen Edellytykset Akku on kytkettynä. Menettelytapa Käännä varaajan asetuskytkintä (46) oikealle sovittaaksesi latauskäyrän käytettävän akun mukaiseksi. Vihreän LED-valon vilkkuminen kuittaa uuden asetuksen kelpoisuuden ja asetus on heti voimassa. Latauksen ominaiskäyrä on nyt asetettu. 48

50 Vilkkujärjestyksen / latauskäyrän kohdistaminen (ELG 2430) Vilkkujärjestys Valitut ohjauskäyrät (ominaiskäyrät) 0 Trukki ilman akkua HUOMAUTUS Märkäakku: PzS, Ah 1 Märkäakku: PzM, Ah 2 Huoltovapaa: PzV, Ah 3 Huoltovapaa: PzV, Ah 4 Huoltovapaa: PzV, Ah Märkäakku: PzS, jonka pulssin ominaiskäyrä on Ah 5 Märkäakku: PzM, jonka pulssin ominaiskäyrä on Ah 6 Jungheinrich Ah Kaikki muut kytkimen (46) asennot estävät akun varaajan käytön tai akku ei varaudu. Valitse PzM-akuissa, joiden kapasiteetti on alle 180 Ah, ominaiskäyrä 1, ja kapasiteetista 180 Ah alkaen ominaiskäyrä 5. PzS Ah:n märkäakuissa voidaan käyttää sekä ominaiskäyrää 1 että ominaiskäyrää 5, mutta ominaiskäyrällä 5 saadaan aikaan nopeampi varaus. Akun ollessa kytkettynä akun varaajaa voidaan käyttää säätötyökaluna: Kun kytkimen asento on kelvollinen, vihreä LED vilkkuu säädetyn asennon mukaisesti; kun kytkimen asento on epäkelpo, punainen LED vilkkuu. 49

51 4.2.2 Akun lataaminen Varaamisen käynnistäminen sisäänrakennetulla akun varaajalla Verkkoliitäntä ELG Verkkojännite: 230 V / 110 V (+10/-15%) Verkkotaajuus: 50 Hz / 60 Hz Akun varaajan verkkokaapeli ja -pistoke (48) on integroitu säilytyslokeron kanssa (50) akkutilaan. Akun varaaminen 50 Edellytykset Pysäköi trukki turvallisesti, ks. "Trukin turvallinen pysäköiminen" sivulla 65. Ota akku esille, ks. "Akun ottaminen esille" sivulla 44. Valitse oikea varausohjelma akun varaajasta. Menettelytapa 48 Poista mahdollinen eristysmatto akun päältä. Jätä akkupistoke paikalleen. Työnnä verkkopistoke (48) verkkopistorasiaan. Vedä hätäpysäytyskytkin ylös. Vilkkuva LED ilmoittaa varaustilan tai häiriön (vilkkukoodit, ks. LED-näyttötaulukko). Akku varautuu. Z Kun verkkopistoke (48) on liitettynä verkkoon, trukin kaikki sähköiset toiminnot ovat poissa käytöstä (sähköinen liikkeellelähdön esto). Trukkia ei voi käyttää. 50

52 Akun varaamisen päättäminen ja käyttövalmiuden palauttaminen HUOMAUTUS Jos varaaminen keskeytyy, akkukapasiteetti ei ole kokonaisuudessaan käytettävissä. Edellytykset Akku on varattu täyteen. Menettelytapa Irrota verkkopistoke (48) verkkopistorasiasta. Varastoi pistoke ja verkkokaapeli niille tarkoitettuun säilytyslokeroon (50). Aseta mahdollinen eristysmatto takaisin akun päälle. Sulje akkukotelon kuomu hyvin. Trukki on jälleen käyttövalmis. Z HUOMIO! Vaurioitunut verkkokaapeli aiheuttaa vaaran Varo sulkiessasi akkukotelon kuomun, ettei verkkokaapeli jää puristukseen. Latausajat Latauksen kesto riippuu akun kapasiteetista. Sähkökatkoksen jälkeen lataus jatkuu automaattisesti. Latauksen voi keskeyttää irrottamalla verkkopistokkeen ja jatkaa sitä osalatauksena. 51

53 LED-näyttö (49) Vihreä LED (varaustila) palaa Lataus on päättynyt, akku on täynnä. (lataustauko, ylläpitolataus tai tasauslataus). vilkkuu hitaasti Lataus käynnissä. vilkkuu nopeasti Näyttö latauksen alkaessa tai uuden ominaiskäyrän asetuksen jälkeen. Vilkahdusten määrä vastaa asetettua ominaiskäyrää. 49 Punainen LED (häiriö) palaa Ylilämpötila, lataus on keskeytetty. vilkkuu hitaasti Turvallinen latausaika on ylittynyt. Lataus on keskeytetty. Laite on irrotettava verkosta latauksen käynnistämiseksi uudelleen. vilkkuu nopeasti Ominaiskäyräasetus ei kelpaa. Ylläpitolataus Ylläpitolataus alkaa automaattisesti latauksen päätyttyä. Osalataukset Varaaja on suunniteltu siten, että se mukautuu automaattisesti osittain ladattujen akkujen latauksen täydentämiseen. Näin akun kuluminen pysyy vähäisenä. 52

54 5 Akun irrottaminen ja asentaminen VAROITUS! Tapaturmavaara akun irrotuksen ja asennuksen yhteydessä Akun paino ja akkuhappo voivat aiheuttaa puristumisia tai syöpymiä akun irrotuksen ja asennuksen yhteydessä. Noudata tämän luvun kappaleessa "Happoakkujen käsittelyä koskevat turvallisuusmääräykset" olevia ohjeita. Käytä turvakenkiä akun irrotuksen ja asennuksen aikana. Käytä ainoastaan eristetyillä kennoilla ja eristetyillä napakytkennöillä varustettuja akkuja ja peitä ne tarvittaessa kumimatolla. Pysäköi trukki vaakasuoralle alustalle. Vaihda akku vain riittävän kantavuuden omaavien nosturin nostovälineiden avulla. Käytä vain hyväksyttyjä akunvaihtolaitteita (akunvaihtoteline, akunvaihtoasema jne.). Varmista, että akku on tukevasti kiinnitettynä trukin akkutilaan. HUOMIO! Puristumisvaara Akun kannen sulkemisen yhteydessä on puristumisvaara. Akun kannen ja trukin välissä ei saa olla mitään kantta suljettaessa. 53

55 5.1 Akun vaihto ylöspäin Akun irrottaminen Edellytykset Pysäköi trukki turvallisesti, ks. "Trukin turvallinen pysäköiminen" sivulla 65. Ota akku esille, ks. "Akun ottaminen esille" sivulla Z Z Tarvittavat työkalut ja materiaalit Nostovälineet Menettelytapa Irrota akkupistoke trukin pistokkeesta. Laita akkukaapeli akkukotelon päälle niin, ettei se leikkaannu, kun akku vedetään ulos. Kiinnitä nostovälineet silmukoihin (50). Kiinnitä koukut niin, että ne eivät voi pudota akkukennojen päälle, jos nostovälineet löystyvät. Nostovälineiden on vedettävä suoraan ylöspäin, jotta akkukotelo ei puristu kasaan. Vedä akku nostovälineillä hitaasti ylöspäin ulos akkukotelosta. Akku on nyt irrotettu. 54

56 E Käyttö 1 Trukin käyttöä koskevat turvallisuusmääräykset Ajolupa Trukkia saavat käyttää vain sen kuljettamiseen koulutetut henkilöt, jotka ovat osoittaneet laitteen haltijalle tai hänen edustajalleen taitonsa käsitellä ja kuljettaa kuormia ja joille haltija tai hänen edustajansa on erikseen antanut kuljetustehtävän. Tarvittaessa on noudatettava myös kansallisia määräyksiä. Laitteen haltijan oikeudet, velvollisuudet ja käyttäytyminen Käyttäjän on tunnettava oikeutensa ja velvollisuutensa, hänet täytyy olla perehdytetty trukin hallintaan ja hänen on tunnettava tämän käyttöohjeen sisältö. Käytettäessä trukkia, jota ajetaan käyden, on kuljettajalla oltava turvakengät. Käytön kieltäminen asiattomilta henkilöiltä Käyttäjä on käytön aikana vastuussa trukista. Käyttäjän on kiellettävä asiattomilta henkilöiltä trukin ajaminen tai muu käyttö. Henkilöiden kuljettaminen ja nostaminen trukilla on kielletty. Vauriot ja puutteet Kaikista trukissa ja sen lisälaitteissa ilmenevistä vaurioista tai puutteista on välittömästi ilmoitettava esimiehelle. Käytettävyydeltään riskialttiita trukkeja (joissa on esim. kuluneet renkaat tai vialliset jarrut) ei saa käyttää, ennen kuin ne ovat määräysten mukaisessa kunnossa. Korjaukset Käyttäjä ei saa korjata eikä muuntaa trukkia ilman lupaa ja erityiskoulutusta. Käyttäjä ei saa missään tapauksessa poistaa turvajärjestelmiä toiminnasta tai muuttaa niitä. Vaara-alue VAROITUS! Tapaturma- ja loukkaantumisvaara trukin vaara-alueella Vaara-alueeksi katsotaan alue, jonka sisällä trukin tai sen kuormankäsittelylaitteen ajo- ja nostoliikkeet tai kuljetettavat kuormat voivat aiheuttaa vaaraa ihmisille. Tähän sisältyy myös alue, jolle putoava kuorma tai laskeva/putoava lisälaite saattaa osua. Poista sivulliset henkilöt vaara-alueelta. Jos henkilöitä on vaarassa, anna ajoissa varoitusäänimerkki. Jos sivulliset henkilöt eivät käskystä huolimatta poistu vaara-alueelta, pysäytä trukki välittömästi. Turvalaitteet, varoituskilvet ja varoitukset Tässä käyttöohjekirjassa kuvatut turvalaitteet, varoituskilvet (ks. "Merkintäkohdat ja tyyppikilvet" sivulla 29) ja varoitukset on ehdottomasti otettava huomioon. 55

57 VAROITUS! Turvalaitteiden poistamisen tai käytöstä poistamisen aiheuttama tapaturmavaara Turvalaitteiden, kuten hätäpysäytyskytkimen, virtalukon, painikkeiden, äänitorven, varoitusvalojen, suojalevyn, suojaverkon, anturien, suojusten jne., poistaminen voi aiheuttaa tapaturmia ja loukkaantumisia. Ilmoita havaituista vioista välittömästi esimiehellesi. Merkitse vikaantunut trukki ja poista se käytöstä. Ota trukki uudelleen käyttöön vasta vian paikantamisen ja poistamisen jälkeen. 56

58 2 Näyttöjen ja käyttöelementtien kuvaus , 12 13,

59 Ko Hallinta-/näyttölaite Toiminto hta 1 Ajonestopainike t Turvatoiminto: Kun trukilla ajetaan vetoyksikön suuntaan ja painiketta painetaan, se liikkuu noin 3 s kuorman suuntaan (R), minkä jälkeen jarru kytkeytyy. Ajotoiminto pysyy niin kauan pois käytöstä, kunnes ajosäädin on viety neutraaliasentoon. 6 Ajonsäädin t Säätää ajosuuntaa ja ajonopeutta. 4 Hidasajopainike t Painamalla hidasajopainiketta rajoitetaan ajonopeutta ja kiihdytystä. Jos aisa on jarrutusalueella, painiketta painamalla voidaan ohittaa jarrutustoiminto ja liikuttaa trukkia hidasajossa. 6 Ohjausaisa t Trukin ohjaaminen ja jarruttaminen. 8 Hätäpysäytyskytkin t Katkaisee yhteyden akkuun Kaikki sähkökäyttöiset toiminnot kytkeytyvät pois päältä ja trukkia jarrutetaan 9 Integroitu akun varaaja (sis. suojavirtapiirin) o Akun varaus työntämällä verkkopistoke verkkopistorasiaan. 11 Varaus-/purkaustilanäyttö t Akun varaustilanäyttö on toiminnassa. 12 CanDis o Näyttölaite seuraaville toiminnoille: Akun varaustila Käyttötunnit Varoitukset Parametriasetukset 13 Virtalukko t Trukki vapautetaan kytkemällä ohjausjännite päälle. Poistamalla avain virtalukosta estetään sivullisia kytkemästä trukkia päälle. Virtalukko, jossa on toinen kytkentätaso o Jarrujen ilmaus trukin liikuttamiseksi ilman käyttövalmiutta. 14 CanCode o Korvaa virtalukon. Trukin vapautus oikean koodin syöttämisen jälkeen. Ajo-ohjelman valinta Koodiasetukset ISM o Korvaa virtalukon. Trukin vapautus kortin/transponderin avulla. Käyttövalmiuden näyttö Käyttötietoseuranta Tiedonsiirto kortin/transponderin avulla 51 Varoitussignaalin painike t Painikkeella annetaan äänimerkki. 58

60 Ko hta Hallinta-/näyttölaite t = Vakiomalli Toiminto o = Lisävaruste , 12 13,

61 52 (53)* 54 (55)* 55 (54)* 53 (52)* Ko Hallinta-/näyttölaite Toiminto hta 52 Pyörän tukivarsien t Pyörän tukivarsien lasku. laskupainike 54 Pyörän tukivarsien t Pyörän tukivarsien nosto. nostopainike 55 Nostopainike t Kuormankäsittelylaitteen nosto. 53 Laskupainike t Kuormankäsittelylaitteen lasku. * Lisävaruste 60

62 2.1 Akun varaustilamittari Kun trukki on kytketty toimintaan virtalukon, CanCoden tai ISM:n avulla, näytössä näkyy akun varaustila. LED-merkkivalojen (56) värit kuvaavat seuraavia tiloja: 56 Z LED-valon väri Varaustila Vihreä % Oranssi % Vihreä/oranssi Vilkkuu (1 Hz) % Punainen 0-20 % Jos LED palaa punaisena, kuormien nostaminen ei ole enää mahdollista. Nostotoiminto vapautetaan uudelleen vasta kun käytettävä akku on varautunut vähintään 70-prosenttisesti. Jos LED vilkkuu punaisena eikä trukki ole käyttövalmis, ota yhteyttä valmistajan asiakaspalveluun. Valon vilkkuminen punaisena on ajoelektroniikan koodi. Vilkkumistapa ilmoittaa häiriön luonteen. 61

63 3 Trukin käyttöönotto 3.1 Tarkistukset ja toimenpiteet ennen päivittäistä käyttöönottoa VAROITUS! Vauriot tai muut puutteet trukissa tai lisälaitteessa (lisävarusteissa) voivat johtaa tapaturmiin. Jos seuraavissa tarkistuksissa todetaan trukissa tai lisälaitteissa (lisävarusteissa) olevan vaurioita tai muita puutteita, trukkia ei saa ottaa käyttöön, ennen kuin se on kunnostettu määräysten mukaisesti. Ilmoita havaituista vioista välittömästi esimiehellesi. Merkitse vikaantunut trukki ja poista se käytöstä. Ota trukki uudelleen käyttöön vasta vian paikantamisen ja poistamisen jälkeen. Tarkastus ennen päivittäistä käyttöönottoa Menettelytapa Tarkista koko trukki ulkoisesti vaurioiden ja vuotojen varalta. Vaurioituneet letkut on ehdottomasti vaihdettava. Tarkista akun kiinnityksen ja kaapeliliitäntöjen pitävyys ja mahdolliset vauriot. Tarkista akkupistokkeen kiinnityksen pitävyys. Tarkista kuormankäsittelylaitteen mahdolliset havaittavat vauriot, kuten halkeamat tai kuormankäsittelylaitteen vääntyminen ja voimakas kuluminen. Tarkista vetopyörä ja kuormapyörät vaurioiden varalta. Tarkista merkintöjen ja kilpien täydellisyys ja luettavuus, ks. "Merkintäkohdat ja tyyppikilvet" sivulla 29. Tarkista ajokoneikon kuomujen ja suojusten kiinnityksen pitävyys ja mahdolliset vauriot. 62

64 3.2 Käyttövalmiuden luominen Trukin käynnistäminen Edellytykset Testaukset ja toimenpiteet ennen laitteen päivittäistä käyttöönottoa on suoritettu, ks. "Tarkistukset ja toimenpiteet ennen päivittäistä käyttöönottoa" sivulla 62. Menettelytapa Kytke hätäpysäytyskytkin (8) vetämällä sitä. Käynnistä trukki seuraavasti: Työnnä avain virtalukkoon (55) ja käännä avainta vasteeseen asti oikealle. Syötä koodi koodilukkoon (o). Pidä korttia tai transponderia ISM-pääsymoduulin edessä ja paina säädöstä riippuen ISM-pääsymoduulin vihreää painiketta (o). Tarkista varoitusäänimerkkipainikkeen (51) toiminta. Tarkasta nostotoiminnon toiminta. Tarkista ohjauksen toiminta. Tarkista ohjausaisan (6) jarrutustoiminto. Trukki on käyttövalmis. t Varaustilanäyttö (11) ilmoittaa akun lataustilan. o Näyttöyksikkö (CanDis) (12) näyttää jäljellä olevan akun lataustilan ja käyttötunnit , 12 13,

65 3.3 Tarkistukset ja toimenpiteet käyttövalmiuden luomisen jälkeen VAROITUS! Tapaturmavaara trukin ja lisävarusteiden vaurioitumisen tai muiden puutteiden vuoksi Jos seuraavissa tarkistuksissa todetaan trukissa tai lisävarusteissa olevan vaurioita tai muita puutteita, trukkia ei saa ottaa käyttöön, ennen kuin se on kunnostettu määräysten mukaisesti. Ilmoita havaituista vioista välittömästi esimiehellesi. Merkitse vikaantunut trukki ja poista se käytöstä. Ota trukki uudelleen käyttöön vasta vian paikantamisen ja poistamisen jälkeen. Menettelytapa Varoitus- ja turvalaitteiden toiminnan tarkastaminen: Tarkista hätäpysäytyskytkimen toiminta painamalla sitä. Päävirtapiiri katkeaa, jolloin trukin liikkeet on estetty. Vapauta hätäpysäytyskytkin lopuksi vetämällä sitä. Tarkista äänitorven toiminta painamalla varoitussignaalin painiketta. Tarkista jarrutustoimintojen teho, ks. "Jarruttaminen" sivulla 72. Tarkista ohjauksen toiminta, ks. "Ohjaaminen" sivulla 77. Tarkista hydrauliikkalaitteiston toiminta, ks. "Kuormankäsittelylaitteen nostaminen ja laskeminen" sivulla 78. Tarkista ajotoiminnot, ks. "Ajaminen" sivulla 74. Tarkista ajonestopainikkeen toiminta painamalla ajonestopainiketta ajettaessa vetoyksikön suuntaan. Tarkista käyttö- ja näyttöelementtien toiminta ja mahdolliset vauriot, ks. "Näyttöjen ja käyttöelementtien kuvaus" sivulla 57. Tarkista ohjausaisan palautustoiminto. Tarkista, että hallintalaitteet palautuvat itsestään nolla-asentoon. 64

66 3.4 Trukin turvallinen pysäköiminen VAROITUS! Pysäköity varmistamaton trukki voi aiheuttaa vaaratilanteen Trukin pysäyttäminen nousuissa, ilman aktivoituja jarruja tai kuormankäsittelylaitteen ollessa nostettuna, on vaarallista ja ankarasti kielletty. Pysäköi trukki tasaiselle alustalle. Erityistapauksissa trukin paikallaan pysyminen on varmistettava esim. kiiloilla. Laske kuormankäsittelylaite kokonaan alas. Valitse pysäköintipaikka siten, että alas laskettu kuormankäsittelylaite ei voi vahingoittaa ketään. Jos jarrut eivät ole toimintakunnossa, estä trukin tahaton liikkeelle lähteminen asettamalla kiilat pyörien eteen ja taakse. Trukin varmistettu pysäköiminen Menettelytapa Pysäköi trukki tasaiselle alustalle. Laske kuormankäsittelylaite (56) kokonaan alas: Paina laskupainiketta (53). Käännä vetopyörä (6) eteenpäinajon asentoon. Kytke trukki pois päältä seuraavasti: Käännä avainta virtalukossa (14) vastapäivään vasteeseen saakka. Vedä avain virtalukosta (14). CanCoden yhteydessä (14) paina O-painiketta (o). Paina ISM-liityntämoduulin(o) punaista painiketta. Paina hätäpysäytyskytkintä (8). Trukki on nyt pysäköity. 65

67 3.5 Akun purkuvahti Z Akun varaustilanäytön/purkuvahdin vakiosäädöt tehdään vakioakkujen perusteella. Käytettäessä huoltovapaita akkuja tai erikoisakkuja akun purkuvahdin näyttö- ja katkaisupisteet on annettava valmistajan asiakaspalvelun säädettäviksi. Jos säätöjä ei tehdä, syväpurkautuminen saattaa vaurioittaa akkua. Alitettaessa jäännöskapasiteetti kytketään nostotoiminto pois päältä. Näyttöön tulee tästä kertova ilmoitus (56). Nostotoiminto on käytettävissä uudelleen vasta, kun käytettävä akku on latautunut vähintään 70-prosenttisesti. 66
