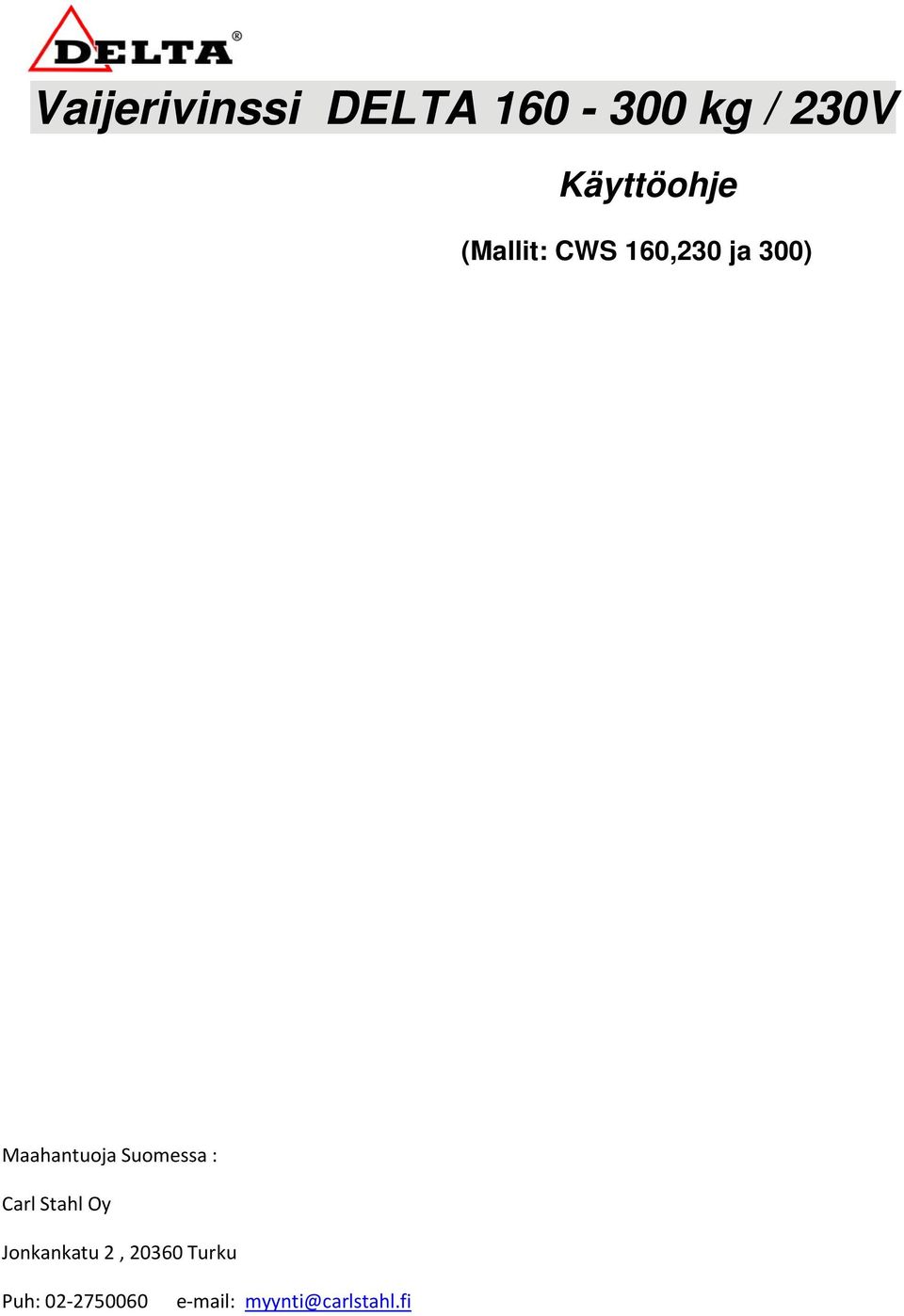

1 Vaijerivinssi DELTA kg / 230V Käyttöohje (Mallit: CWS 160,230 ja 300) Maahantuoja Suomessa : Carl Stahl Oy Jonkankatu 2, Turku Puh: e mail: myynti@carlstahl.fi

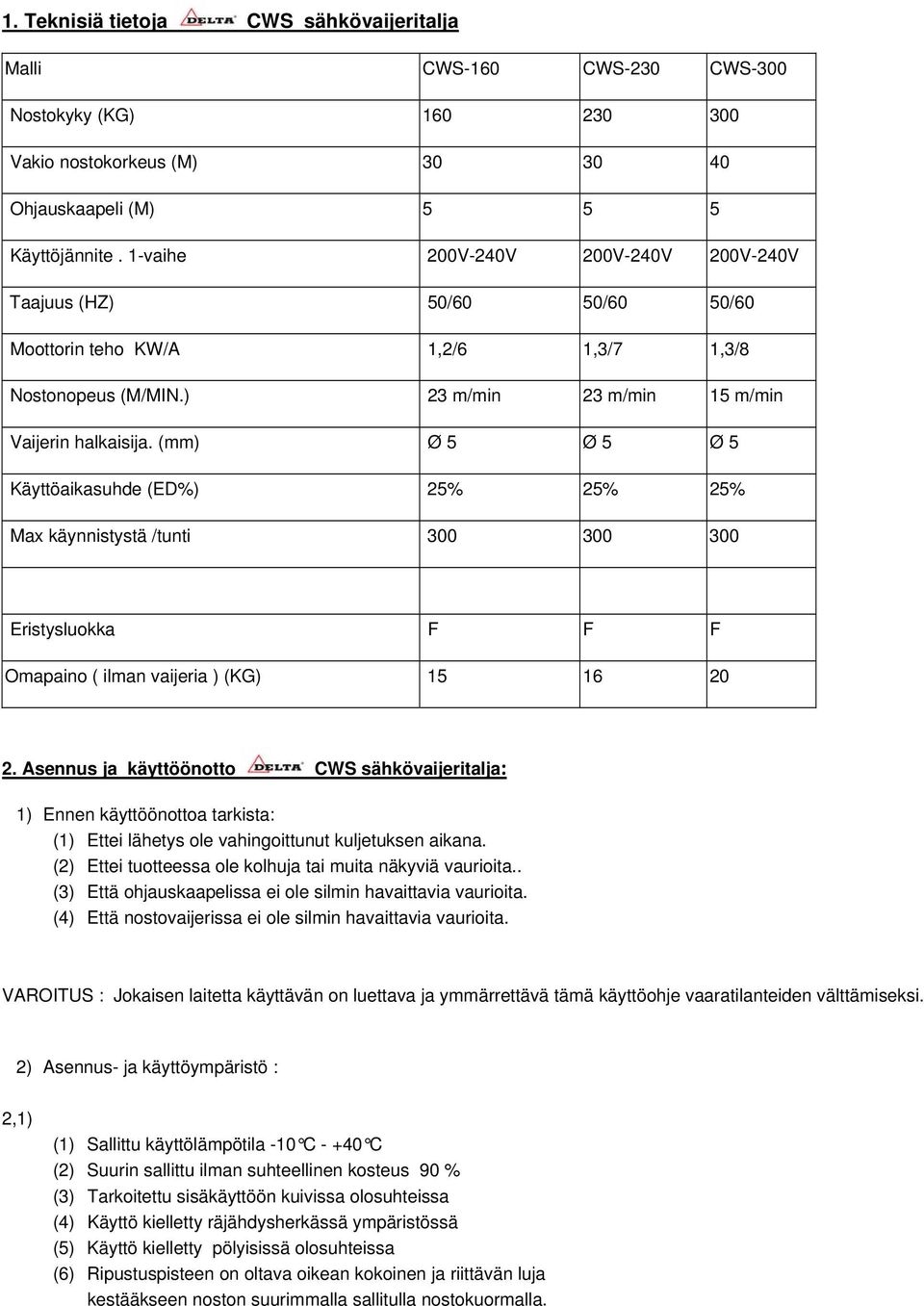

2 1. Teknisiä tietoja CWS sähkövaijeritalja Malli CWS-160 CWS-230 CWS-300 Nostokyky (KG) Vakio nostokorkeus (M) Ohjauskaapeli (M) Käyttöjännite. 1-vaihe 200V-240V 200V-240V 200V-240V Taajuus (HZ) 50/60 50/60 50/60 Moottorin teho KW/A 1,2/6 1,3/7 1,3/8 Nostonopeus (M/MIN.) 23 m/min 23 m/min 15 m/min Vaijerin halkaisija. (mm) Ø 5 Ø 5 Ø 5 Käyttöaikasuhde (ED%) 25% 25% 25% Max käynnistystä /tunti Eristysluokka F F F Omapaino ( ilman vaijeria ) (KG) Asennus ja käyttöönotto CWS sähkövaijeritalja: 1) Ennen käyttöönottoa tarkista: (1) Ettei lähetys ole vahingoittunut kuljetuksen aikana. (2) Ettei tuotteessa ole kolhuja tai muita näkyviä vaurioita.. (3) Että ohjauskaapelissa ei ole silmin havaittavia vaurioita. (4) Että nostovaijerissa ei ole silmin havaittavia vaurioita. VAROITUS : Jokaisen laitetta käyttävän on luettava ja ymmärrettävä tämä käyttöohje vaaratilanteiden välttämiseksi. 2) Asennus- ja käyttöympäristö : 2,1) (1) Sallittu käyttölämpötila -10 C C (2) Suurin sallittu ilman suhteellinen kosteus 90 % (3) Tarkoitettu sisäkäyttöön kuivissa olosuhteissa (4) Käyttö kielletty räjähdysherkässä ympäristössä (5) Käyttö kielletty pölyisissä olosuhteissa (6) Ripustuspisteen on oltava oikean kokoinen ja riittävän luja kestääkseen noston suurimmalla sallitulla nostokuormalla.

3 2,2) Virtajohdon kytkentä (1) Laita sähköjohdon liitin nostimen sille tarkoitettuun paikkaan. Kiristä liitos kiertämällä lukitusrengasta myötäpäivään. (2) Muista laittaa johto kulkemaan sitä varten olevan pidikkeen kautta (3) Varo ettei liikkuva vaijeri pääse takertumaan johtoihin. (4) 20 m pitkä kaapeli on halkaisijaltaan 2,5 mm. Jos kaapeli on pidempi, sen tulee olla min 3,5 mm2 halkaisijaltaan jotta jännitehäviö ei vaikuta nostimen toimintaan. 3. Sähkövaijerivinssin käyttö: 3,1) Ennen käyttöä - Tarkista että nosto voidaan suorittaa turvallisesti ihmisiä, tavaroita tai ympäristöä vahingoittamatta - Älä aja vaijeria liian ulos. Vähintään 5 kierrosta vaijeria on aina oltava rummun ympärillä - loppuun kulunut tai vahingoittunut vaijeri on poistettava käytöstä - Varmista että virtalähde on maadoitettu - Varmista että virtalähteestä tulee oikea jännite - Varmista että et yritä nostaa taakkaa joka on painavampi kuin vinssin nostokyky 4. Käyttäjän pätevyysvaatimukset : Vähintään 18 vuoden ikä. Henkisesti ja fyysisesti sopiva laitteen käyttäjäksi. Häntä on opastettu laitteen turvalliseen käyttöön ja ylläpitoon ja hän on näyttökokeella todistanut osaamisensa.(teoreettisen koulutuksen lisäksi pitäisi käyttäjää käytännössä neuvoa laitteen käytössä ja hänen tulisi tunnistaa erilaiset riskitekijät osatakseen välttää vaaratilanteita ). Hänen voidaan olettaa luotettavasti ja turvallisesti suorittavan hänelle annetun työtehtävän. Esimiehen on määrättävä sopiva henkilö kyseiseen tehtävään. 2)Turvallisuusohjeet: i. Laitetta saa käyttää vain työhön määrätty ja laitteen käyttöön perehdytetty henkilö. ii. Laitteen käyttäjän on saatava rauhassa keskittyä nostimen käyttöön. Häiriötekijät on poistettava turvallisen käytön takaamiseksi. iii. Vaaratilanteen havaitessaan, käyttäjällä tulee olla oikeus pysäyttää työvaihe kunnes kaikki riskitekijät on eliminoitu ja työvaihetta voidaan turvallisesti jatkaa. iv. Jos nostin on varustettu siirtovaunulla ( erillinen lisävaruste ) jossa on varoitusäänimerkki, tämä varoitusääni tulee kuulua aina ennen liikkeen alkua ja toistuvasti liikkeen aikana, erityisesti silloin kun alueella liikkuu muita ihmisiä tai työkoneita.

4 v. Ennen kuin nostin voidaan jättää ilman valvontaa, käyttäjän tulee laskea taakka alas tai sitä varten tehtyyn kuormauksen kestävään telineeseen. Kuormaa ei saa jättää roikkumaan pelkästään nostimen varaan. Jos kuorma on poistettu tulee koukku nostaa niin ylös että siitä ei ole haittaa tai vaaraa lähistöllä oleville ihmisille tai työkoneille. vi. Työvuoron alussa käyttäjän on tarkistettava että laite toimii moitteettomasti, oikein ja turvallisesti joka tavalla. Laitteessa mahdollisesti olevat rajakatkaisimet ovat turvakatkaisimia, eikä niitä tule käyttää käytönrajoittimena työn tekemiseen. vii. Vältä tahallista rajakatkaisimen kytkeytymistä. VAROITUS: Toistuva rajakatkaisimen käyttö vaarantaa laitteen jarrumekanismin turvallisen toiminnan, ja ääritapauksessa saattaa johtaa taakan putoamiseen. viii. Ennen jokaista nostoa on tarkistettava että nostokoukku on kunnolla kiinnitetty taakkaan ja että nostettava taakka on tasapainossa. ix. Nostin ja kaikki sen osat on silmämääräisesti tarkistettava ennen jokaista nostoa turvallisen työskentelyn takaamiseksi. x. Nostot on aina suoritettava pystysuoraan. Vinonostot ovat kiellettyjä. xi. Henkilönostot ja kuljetukset on ehdottomasti kielletty. xii. Nostettaessa on huolehdittava siitä että nostettava taakka ei vahingoita ihmisiä eikä muita tavaroita tai rakenteita. xiii. Nostettava taakka ei missään vaiheessa saa kulkea ihmisten yläpuolella. Nostettavan taakan alla ei missään tapauksessa saa oleskella. 5. Huolto ja kunnossapito Mini sähköketjutaljalle: HUOM! : Huolto ja korjaustoimenpiteitä saa tehdä vain ammattitaitoinen ja vastuullinen nostinasentaja.

5

6
