1 ECE 220 / 225 ECE 220XL / 225XL Käyttöohje s

2 Johdanto Trukkien turvallinen käsittely vaatii tietoja, jotka löytyvät tästä käyttöohjeesta. Tiedot on esitetty lyhyessä, selkeässä muodossa. Luvut on merkitty kirjaimin. Jokaisen luvun sivunumerointi alkaa numerosta 1. Sivut on merkitty luvun kirjaimella ja sivunumerolla. Esimerkki: Sivu B 2 on luvun B toinen sivu. Tässä käyttöohjeessa on kuvattu erilaisia ajoneuvotyyppejä. Ajoneuvon käytössä ja huoltotöissä on kiinnitettävä huomiota siihen, että noudatetaan oikeaa ajoneuvotyyppiä vastaavaa kuvausta. F M t o Turvaohjeet ja tärkeät selitykset on merkitty seuraavin symbolein: Turvaohjeiden edessä, joita on noudatettava henkilövahinkojen välttämiseksi. Ohjeiden edessä, joita on noudatettava aineellisten vahinkojen välttämiseksi. Ohjeiden ja selitysten edessä. Tarkoittaa vakiovarustusta. Tarkoittaa lisävarustusta. Kehitämme laitteitamme jatkuvasti. Sen vuoksi pidätämme oikeuden muoto-, varustus- ja tekniikkamuutoksiin. Tämän käyttöohjeen sisällön perusteella ei näin ollen voida vaatia tiettyjä laiteominaisuuksia. Tekijänoikeus Tämän käyttöohjeen tekijänoikeus säilyy JUNGHEINRICH AG:llä. Jungheinrich Aktiengesellschaft Am Stadtrand Hamburg - SAKSA Puhelin: +49 (0) 40/ FIN

3 0108.FIN

4 Sisällysluettelo A B Tarkoituksenmukainen käyttö Ajoneuvon kuvaus 1 Käytön kuvaus... B 1 2 Rakenneryhmät... B 2 3 Tekniset tiedot vakiomalli... B Suoritustiedot... B Mitat... B EN-standardit... B Käyttöolosuhteet... B 6 4 Merkintäpaikat ja tyyppikilvet... B Tyyppikilpi, ajoneuvo... B 8 C Kuljetus ja ensimmäinen käyttöönotto 1 Lastaus nosturilla... C 1 2 Ajoneuvon varmistus kuljetettaessa... C 2 3 Ensimmäinen käyttöönotto... C 3 4 Ajoneuvon liikuttaminen ilman omaa käyttökoneistoa... C 4 D Akun huolto, lataus, vaihto 1 Turvallisuusmääräykset rikkihappoa sisältäviä akkuja käsiteltäessä.. D 1 2 Akkutyypit... D 2 3 Pääseminen akkuun käsiksi... D 2 4 Akun lataus... D 3 5 Akun purkaminen paikaltaan ja asennus... D FIN I 1

5 E Ohjaus 1 Tehdaskuljetusajoneuvojen käytön turvallisuusmääräykset... E 1 2 Hallinta- ja näyttöelementtien kuvaus... E 2 3 Ajoneuvon käyttöönotto... E 6 4 Työskentely tehdaskuljetusajoneuvolla... E Ajokäyttöä koskevat turvallisuusmääräykset... E Ajaminen, ohjaaminen, jarruttaminen... E Kuljetus jalan kulkien (o)... E Kuormayksiköiden nostaminen ja laskeminen... E Keräily 2. tasoon asti (o)... E Istuin o (vain XL)... E Ajoneuvon varma pysäköiminen... E 16 5 Ohjausnäppäimistö (CANCODE) (o)... E Koodilukko... E Ajo-ohjelmat... E Parametrit... E Parametrien asetukset... E Ajoparametrit... E 25 6 ISM (o)... E 29 7 Akun purkumittari... E Akun purkumittari (t)... E 30 8 Näyttömittari (CANDIS) (o) 10/2006 asti... E 31 9 Näyttöyksikkö (CANDIS) (o) 11/2006 lähtien... E Käyttötuntinäyttö... E Kytkemistesti... E Häiriöapu... E FIN I 2

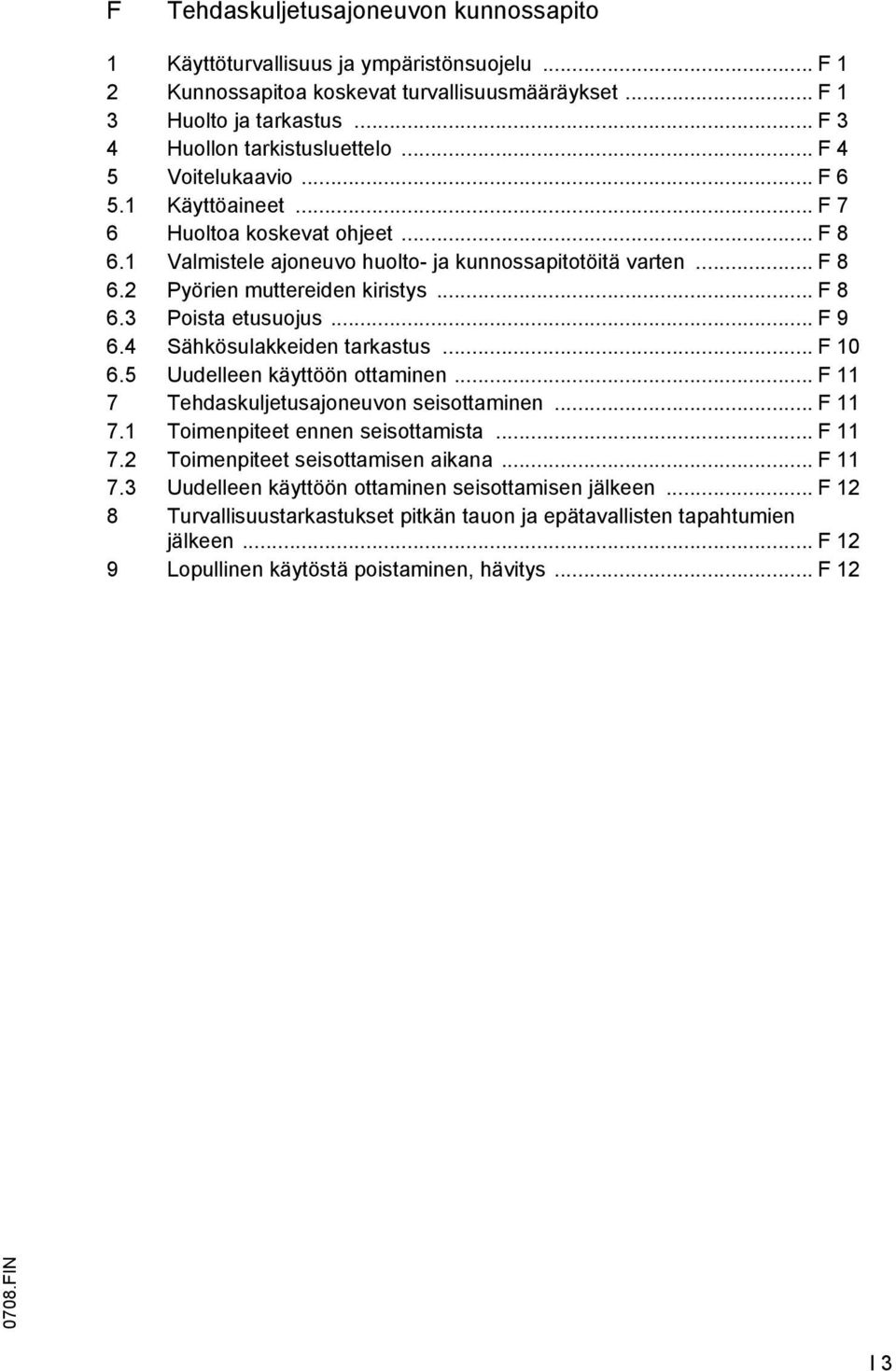

6 F Tehdaskuljetusajoneuvon kunnossapito 1 Käyttöturvallisuus ja ympäristönsuojelu... F 1 2 Kunnossapitoa koskevat turvallisuusmääräykset... F 1 3 Huolto ja tarkastus... F 3 4 Huollon tarkistusluettelo... F 4 5 Voitelukaavio... F Käyttöaineet... F 7 6 Huoltoa koskevat ohjeet... F Valmistele ajoneuvo huolto- ja kunnossapitotöitä varten... F Pyörien muttereiden kiristys... F Poista etusuojus... F Sähkösulakkeiden tarkastus... F Uudelleen käyttöön ottaminen... F 11 7 Tehdaskuljetusajoneuvon seisottaminen... F Toimenpiteet ennen seisottamista... F Toimenpiteet seisottamisen aikana... F Uudelleen käyttöön ottaminen seisottamisen jälkeen... F 12 8 Turvallisuustarkastukset pitkän tauon ja epätavallisten tapahtumien jälkeen... F 12 9 Lopullinen käytöstä poistaminen, hävitys... F FIN I 3

7 I FIN

8 Liite JH-ajoakun käyttöohje Tämä käyttöohje koskee vain Jungheinrich-merkkisiä akkutyyppejä. Käytettäessä muita merkkejä on huomioitava valmistajan käyttöohjeet FIN 1

9 FIN

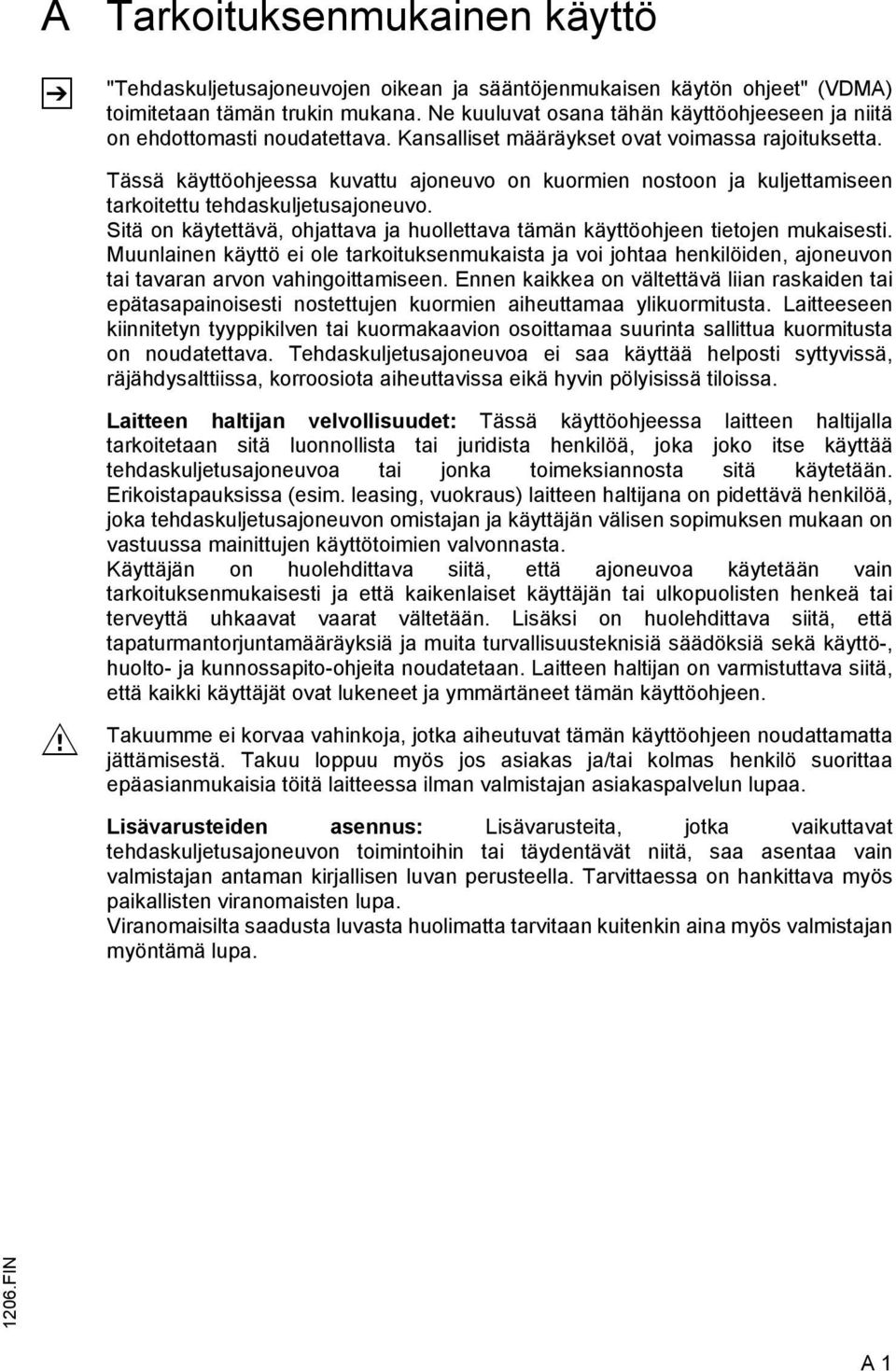

10 A Tarkoituksenmukainen käyttö "Tehdaskuljetusajoneuvojen oikean ja sääntöjenmukaisen käytön ohjeet" (VDMA) toimitetaan tämän trukin mukana. Ne kuuluvat osana tähän käyttöohjeeseen ja niitä on ehdottomasti noudatettava. Kansalliset määräykset ovat voimassa rajoituksetta. Tässä käyttöohjeessa kuvattu ajoneuvo on kuormien nostoon ja kuljettamiseen tarkoitettu tehdaskuljetusajoneuvo. Sitä on käytettävä, ohjattava ja huollettava tämän käyttöohjeen tietojen mukaisesti. Muunlainen käyttö ei ole tarkoituksenmukaista ja voi johtaa henkilöiden, ajoneuvon tai tavaran arvon vahingoittamiseen. Ennen kaikkea on vältettävä liian raskaiden tai epätasapainoisesti nostettujen kuormien aiheuttamaa ylikuormitusta. Laitteeseen kiinnitetyn tyyppikilven tai kuormakaavion osoittamaa suurinta sallittua kuormitusta on noudatettava. Tehdaskuljetusajoneuvoa ei saa käyttää helposti syttyvissä, räjähdysalttiissa, korroosiota aiheuttavissa eikä hyvin pölyisissä tiloissa. M Laitteen haltijan velvollisuudet: Tässä käyttöohjeessa laitteen haltijalla tarkoitetaan sitä luonnollista tai juridista henkilöä, joka joko itse käyttää tehdaskuljetusajoneuvoa tai jonka toimeksiannosta sitä käytetään. Erikoistapauksissa (esim. leasing, vuokraus) laitteen haltijana on pidettävä henkilöä, joka tehdaskuljetusajoneuvon omistajan ja käyttäjän välisen sopimuksen mukaan on vastuussa mainittujen käyttötoimien valvonnasta. Käyttäjän on huolehdittava siitä, että ajoneuvoa käytetään vain tarkoituksenmukaisesti ja että kaikenlaiset käyttäjän tai ulkopuolisten henkeä tai terveyttä uhkaavat vaarat vältetään. Lisäksi on huolehdittava siitä, että tapaturmantorjuntamääräyksiä ja muita turvallisuusteknisiä säädöksiä sekä käyttö-, huolto- ja kunnossapito-ohjeita noudatetaan. Laitteen haltijan on varmistuttava siitä, että kaikki käyttäjät ovat lukeneet ja ymmärtäneet tämän käyttöohjeen. Takuumme ei korvaa vahinkoja, jotka aiheutuvat tämän käyttöohjeen noudattamatta jättämisestä. Takuu loppuu myös jos asiakas ja/tai kolmas henkilö suorittaa epäasianmukaisia töitä laitteessa ilman valmistajan asiakaspalvelun lupaa. Lisävarusteiden asennus: Lisävarusteita, jotka vaikuttavat tehdaskuljetusajoneuvon toimintoihin tai täydentävät niitä, saa asentaa vain valmistajan antaman kirjallisen luvan perusteella. Tarvittaessa on hankittava myös paikallisten viranomaisten lupa. Viranomaisilta saadusta luvasta huolimatta tarvitaan kuitenkin aina myös valmistajan myöntämä lupa FIN A 1

11

12 B Ajoneuvon kuvaus 1 Käytön kuvaus Ajoneuvo on kuljettajan paikalla varustettu sähkökäyttöinen nelipyörähaarukkanostovaunu, jossa on Jet Pilot -ohjaus tai sähkökäyttöinen aisaohjaus (o). Ajoneuvo on tarkoitettu käytettäväksi tasaisella lattialla tavaroiden kuljettamiseen ja keräilemiseen. Sillä voidaan nostaa rullavaunuja ja lavoja pitkittäin tai poikittain (jos ne ovat kuormapyörien ulkopuolella). Toiseen keräilytasoon voidaan päästä selkänojassa sijaitsevan astinlaudan avulla (o) ja astumalla akun kannen päälle. Nimelliskantavuus löytyy tyyppikilvestä tai Qmax -kantokykykilvestä FIN B 1

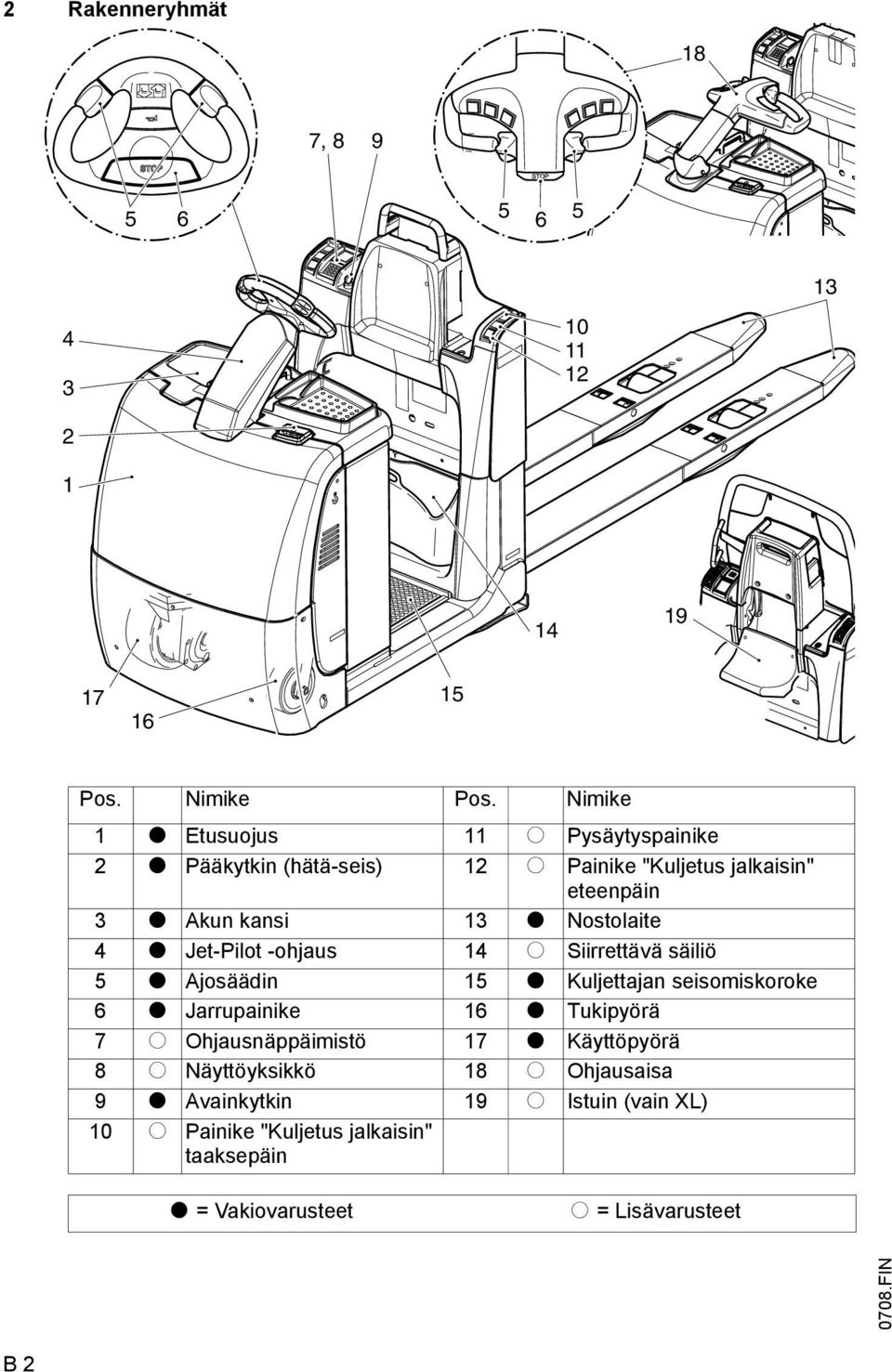

13 2 Rakenneryhmät 18 7, Pos. Nimike Pos. Nimike 1 t Etusuojus 11 o Pysäytyspainike 2 t Pääkytkin (hätä-seis) 12 o Painike "Kuljetus jalkaisin" eteenpäin 3 t Akun kansi 13 t Nostolaite 4 t Jet-Pilot -ohjaus 14 o Siirrettävä säiliö 5 t Ajosäädin 15 t Kuljettajan seisomiskoroke 6 t Jarrupainike 16 t Tukipyörä 7 o Ohjausnäppäimistö 17 t Käyttöpyörä 8 o Näyttöyksikkö 18 o Ohjausaisa 9 t Avainkytkin 19 o Istuin (vain XL) 10 o Painike "Kuljetus jalkaisin" taaksepäin t = Vakiovarusteet o = Lisävarusteet 0708.FIN B 2

14 3 Tekniset tiedot vakiomalli Tiedot teknisistä tiedoista VDI 2198:n mukaan. Oikeus teknisiin muutoksiin ja täydennyksiin pidätetään. 3.1 Suoritustiedot Nimike ECE 220 ECE 225 Q Nimelliskantavuus kg c Kuorman painopisteen etäisyys haarukan vakiopituudella * ) 600 mm Ajonopeus nimelliskuorman kanssa / ilman 9,5 / 12,5 9,2 / 12,5 km/h nimelliskuormaa Nostonopeus nimelliskuorman kanssa / ilman 0,05 / 0,09 m/s nimelliskuormaa Laskunopeus nimelliskuorman kanssa / ilman 0,05 / 0,06 m/s nimelliskuormaa Maks. nousukyky (5 min) nostokuorman kanssa/ilman nostokuormaa 6 / 15 % * ) Pitkässä haarukkamallissa painopiste on haarukan keskellä. l hk hr hb h14 c s 30 h3 hf y 95 h13 b1 b 10 e b 3 b 11 b FIN W a l 2 l 6 a/2 (l a/2 1 ) A st X B 3

15 3.2 Mitat (kaikki mitat mm:nä) Nimike ECE 220/225 l 2 Etuosan pituus 1267 h 13 Kuormahaarukan alas laskettu korkeus 90 h 14 Aisan korkeus ajoasennossa 1399 h 3 Nimellisnosto 125 h k Selkänojan korkeus Keräilyä 2. tasossa 1540 Selkänojan korkeus ilman toimintoa Keräilyä 2. h r tasossa 1335 h b Akun kannen korkeus 1009 h f Kuljettajan seisomiskorokkeen korkeus 132 b 1 Ajoneuvon leveys 810 b 3 Haarukan sisäväli 170 / 200 / 324 b 10 Raideväli, edessä 485 b 11 Raideväli, takana 340 / 370 / 494 b 5 Haarukan ulkoväli 510 / 540 / 664 e Haarukan leveys 170 a Turvaetäisyys 200 Omapaino: katso tyyppikilpi, ajoneuvo Työkäytävän leveydet ECE 220 (kaikki mitat mm:nä) l 2) l 1 y 1) 2) x 1) l 6 1) 2) W a 2) A st ) nostetulla kuormalla arvoja pienennetty 89 mm 2) XL mm 0708.FIN B 4

16 Työkäytävän leveydet ECE 225 (kaikki mitat mm:nä) l 2) l 1 y 1) 2) x 1) l 6 1) 2) W a 2) A st ) nostetulla kuormalla arvoja pienennetty 89 mm 2) XL mm 0708.FIN B 5

17 3.3 EN-standardit Jatkuva äänen painetaso: 67 db(a) standardin EN mukaan ISO 4871 vastaavasti. Jatkuva äänen painetaso on standardimääräysten mukainen keskiarvo, joka on mitattu ajaessa, nostaessa ja vapaakäynnillä. Äänen painetaso mitataan kuljettajan korvan vierestä. Tärinä: 0,85 m/s² 0,92 m/s² - XL standardin EN mukaan. Vartaloon työskentelyasennossa vaikuttava värähtelykiihtyvyys on standardimääräyksen mukaan lineaarisesti integroitu painotettu kiihtyvyys pystysuorassa. Se lasketaan ajamalla vakionopeudella ajoalustalla olevien kohoumien yli. Sähkömagneettinen mukautuvuus (EMC) Valmistaja vahvistaa raja-arvoissa pysymisen koskien sähkömagneettisia interferenssiemissioita ja interferenssi kestävyyttä sekä sähköstaattisen purkauksen tarkastuksen suorittamisen EN 12895:n sekä siinä mainittujen standardimääräysten mukaisesti. Sähkö- ja elektroniikkakomponentteihin ja niiden sijaintiin tehtäviä muutoksia saa tehdä vain valmistajan myöntämän kirjallisen luvan perusteella. 3.4 Käyttöolosuhteet Ympäristön lämpötila - käytössä -10 C 40 C Käytettäessä tehdaskuljetusajoneuvoa jatkuvasti äärimmäisissä lämpötiloissa tai ilmankosteuden vaihteluissa tarvitaan ajoneuvolle erikoisvarustus ja -lupa FIN B 6

18 4 Merkintäpaikat ja tyyppikilvet *) *) Qmax XXX kg Pos. Nimike 20 Varoituskilpi "Huomio Ryömintäkäyttö" *) optiota Ryömintäkäyttö vain käyttösuuntaan varten 21 Tyyppikilpi, ajoneuvo 22 Tarkastuslaatta (o) 23 Sarjanumero mastoprofiilin vasemmalla tai oikealla puolella 24 Kiinnityspiste nosturikuormausta varten (sisällä), merkitty koukkuymbolilla 25 Kantavuus Qmax Kantavuuskilpi (25) ilmoittaa maksimaalisen kantavuuden Qmax. Ilmoitettua nimelliskantavuutta ei saa ylittää. Kilpi määrää lähes tasaisen kuormituksen jakautumisen kuormahaarukan päällä FIN B 7

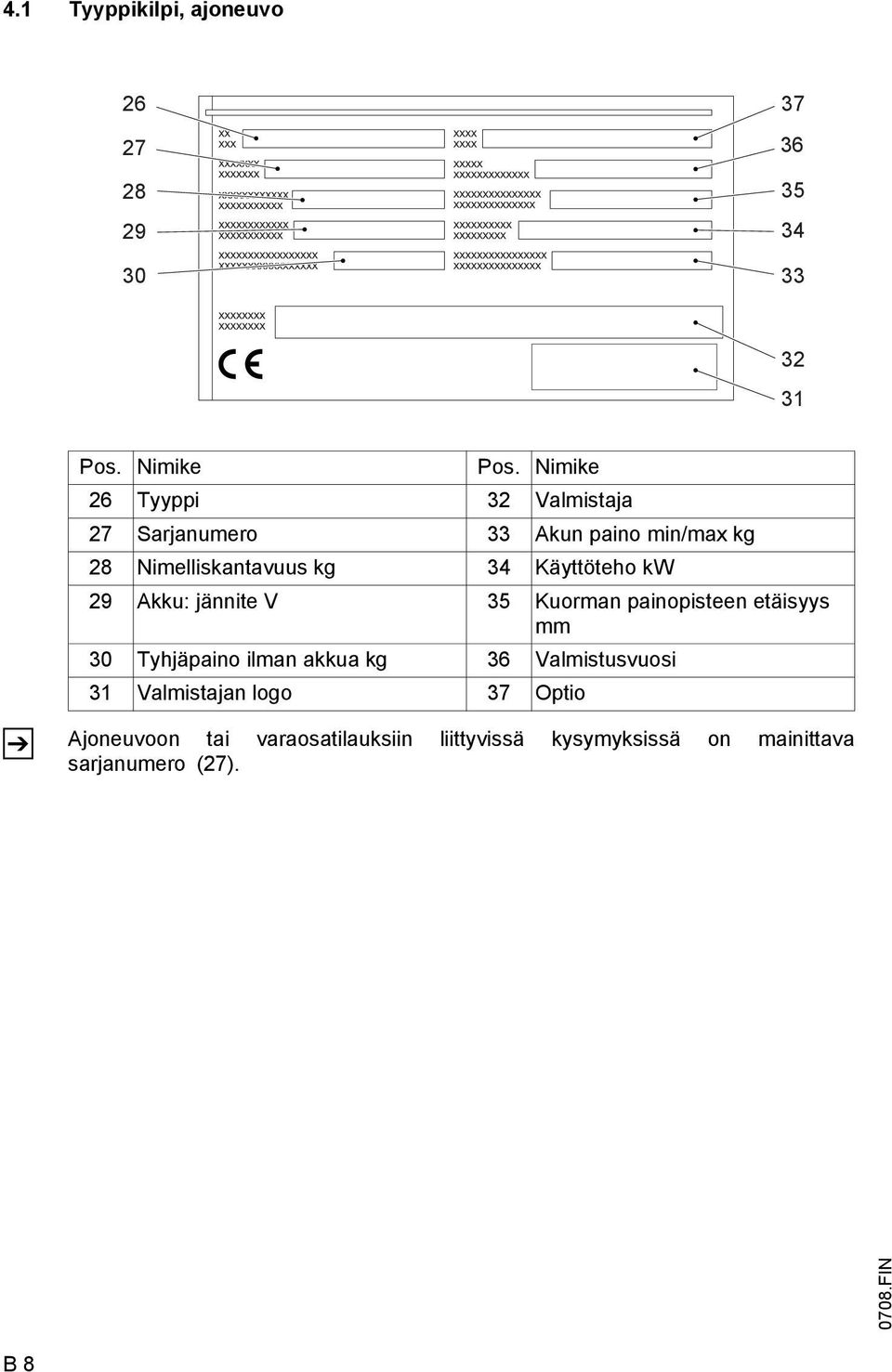

19 4.1 Tyyppikilpi, ajoneuvo Pos. Nimike Pos. Nimike 26 Tyyppi 32 Valmistaja 27 Sarjanumero 33 Akun paino min/max kg 28 Nimelliskantavuus kg 34 Käyttöteho kw 29 Akku: jännite V 35 Kuorman painopisteen etäisyys mm 30 Tyhjäpaino ilman akkua kg 36 Valmistusvuosi 31 Valmistajan logo 37 Optio Ajoneuvoon tai varaosatilauksiin liittyvissä kysymyksissä on mainittava sarjanumero (27) FIN B 8

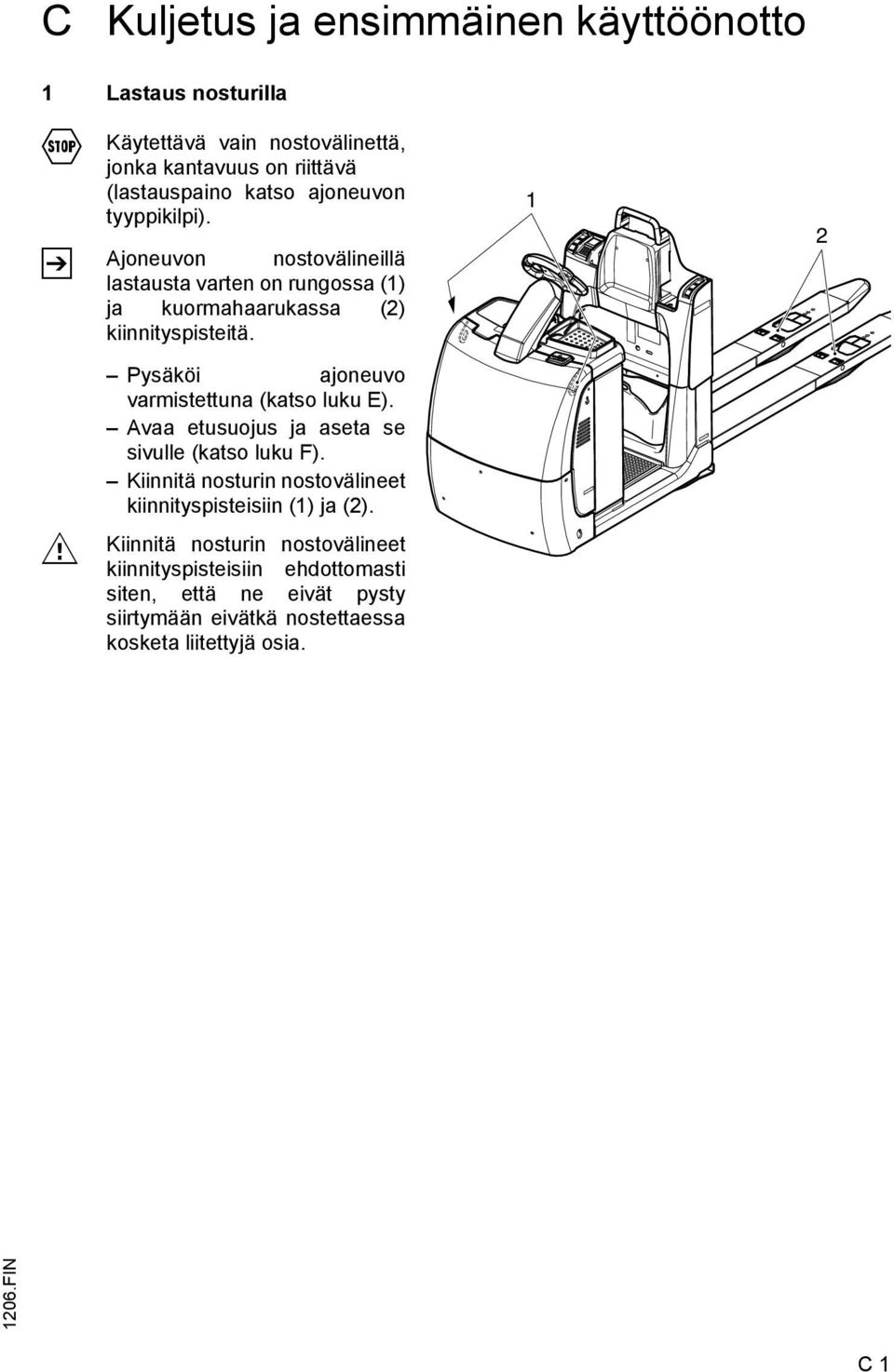

20 C Kuljetus ja ensimmäinen käyttöönotto 1 Lastaus nosturilla F Käytettävä vain nostovälinettä, jonka kantavuus on riittävä (lastauspaino katso ajoneuvon tyyppikilpi). Ajoneuvon nostovälineillä lastausta varten on rungossa (1) ja kuormahaarukassa (2) kiinnityspisteitä. 1 2 M Pysäköi ajoneuvo varmistettuna (katso luku E). Avaa etusuojus ja aseta se sivulle (katso luku F). Kiinnitä nosturin nostovälineet kiinnityspisteisiin (1) ja (2). Kiinnitä nosturin nostovälineet kiinnityspisteisiin ehdottomasti siten, että ne eivät pysty siirtymään eivätkä nostettaessa kosketa liitettyjä osia FIN C 1

21 2 Ajoneuvon varmistus kuljetettaessa F Kuljetettaessa ajoneuvoa kuorma-autolla tai perävaunulla on se kiinnitettävä asianmukaisesti köysillä. Kuorma-auton tai perävaunun on oltava varustettu kiinnitysrenkailla. M Ajoneuvon kiinnittämiseksi on vedettävä kiinitysvyö kiinnityspisteisiin (1) ja kiinnitettävä kiinnitysrenkaisiin. Kiinnitysvyö kiristetään kiristyslaitteella. Tehtävään koulutetun ammattihenkilökunnan on suoritettava lastaus säädösten VDI 2700 ja VDI 2703 suositusten mukaan. Lastauksen turvallisuustoimenpiteiden oikea mitoitus ja toteutus on määrättävä erikseen jokaisessa yksittäistapauksessa FIN C 2

22 3 Ensimmäinen käyttöönotto M Aja ajoneuvoa vain akkuvirralla! Tasasuunnattu vaihtovirta vaurioittaa elektroniikan rakenneosia. Akkuun vievien kaapeliliitoksien (hinauskaapelin) on oltava lyhyempiä kuin 6 m. Seuraavat toimenpiteet on suoritettava ajoneuvon saamiseksi käyttövalmiiksi toimituksen tai kuljetuksen jälkeen: Tarkasta lisävarusteiden täysilukuisuus ja kunto. Asenna tarvittaessa akku, älä vaurioita akkukaapelia (katso luku D). Lataa akku (katso luku D). Ota ajoneuvo käyttöön ohjeiden mukaan (katso luku E). Ajoneuvon pidemmän pysäköimisen jälkeen pyörien kulkupinnat voivat olla litistyneet. Nämä litistymät häviävät taas lyhyen ajon jälkeen FIN C 3

23 4 Ajoneuvon liikuttaminen ilman omaa käyttökoneistoa F Tämä käyttömuoto on kielletty laskuissa ja nousuissa. Jos ajoneuvoa on vielä liikutettava ajokäyttöön vaikuttavan häiriön esiintymisen jälkeen, on meneteltävä seuraavasti: F Kytke pääkytkin asentoon "POIS". Kytke virtalukko asentoon "POIS" ("0") ja vedä avain irti. Varmista, että ajoneuvo pysyy paikoillaan. Avaa akun kansi (katso luku D). Avaa etusuojus (3) ja aseta se sivulle (katso luku F). Vedä kiinnityslaatta ylös ruuvaamalla kaksi ruuvia M5 (2, vähintään 42 mm pitkiä) sisään olakkeeseen asti. Jarru ilmataan ja ajoneuvoa voidaan liikuttaa. Aseta määräpaikassa jarrujärjestelmä taas alkuperäiseen tilaan! Ajoneuvoa ei saa pysäköidä ilmatuin jarruin! Kierrä ruuvit (2) taas ulos. Näin jarrutusvalmius on taas luotu. Asenna jälleen etusuojus (3) FIN C 4

24 D Akun huolto, lataus, vaihto 1 Turvallisuusmääräykset rikkihappoa sisältäviä akkuja käsiteltäessä Ennen kaikkia töitä akkujen parissa ajoneuvo on pysäköitävä turvallisesti (katso luku E). Huoltohenkilökunta: Vain tehtävään koulutettu henkilökunta saa ladata, huoltaa ja vaihtaa akkuja. Tätä käyttöohjetta sekä akkujen ja latauslaitteiden valmistajien ohjeita on noudatettava akkuja käsiteltäessä. Palonsuojelutoimet: Akkuja käsiteltäessä ei saa tupakoida eikä käyttää avointa tulta. Ladattavan ajoneuvon läheisyydessä vähintään 2 m etäisyydellä ei saa olla helposti syttyviä aineita tai kipinää muodostavia käyttövälineitä. Tilan on oltava hyvin tuuletettu. Palonsammutusvälineet on asetettava käyttöön. Akun huolto: Akkukennojen kannet on pidettävä kuivina ja puhtaina. Liittimien ja kaapelikenkien on oltava puhtaita, kevyesti naparasvalla voideltuja ja kunnolla kiinnitettyjä. Akut, joiden navat ovat eristämättömät, on peitettävä liukumattomalla eristysmatolla. M F M F Akun hävittäminen: Akut on hävitettävä kansallisten ympäristönsuojelumääräysten tai ongelmajätteiden käsittelymääräysten mukaisesti. Valmistajan antamia hävittämisohjeita on ehdottomasti noudatettava. Ennen akun kannen sulkemista on varmistettava, että akkukaapeli ei voi vahingoittua. Akut sisältävät happoliuosta, joka on myrkyllistä ja syövyttävää. Tästä syystä on akkuja käsiteltäessä käytettävä suojavaatetusta ja suojalaseja. Vältä ehdottomasti kosketusta akkuhapon kanssa. Jos happoa kuitenkin vahingossa pääsee vaatteille, iholle tai silmiin, on ko. kohta välittömästi huuhdeltava runsaasti puhtaalla vedellä. Jos happoa on päässyt iholle tai silmiin, on käännyttävä lääkärin puoleen. Roiskunut akkuhappo on heti neutraloitava. Vain suljetussa akkukotelossa olevia akkuja saa käyttää. Akun painolla ja mitoilla on merkittävä vaikutus ajoneuvon käyttöturvallisuuteen. Akkuvarustusta saa muuttaa vain valmistajan luvalla FIN D 1

25 2 Akkutyypit Käytöstä riippuen ajoneuvo on varustettu erilaisin akkutyypein. Seuraava taulukko näyttää eri akkujen kapasiteetit ja mitä yhdistelmiä voi käyttää vakiovarusteina: 24 V - PzS - akku 3 PzS 420 Ah L 24 V - PzS - akku 3 PzS 450 Ah HX lisätty teho Akun painot ovat nähtävissä akun tyyppikilvestä. F Akkutyyppistä riippuen voidaan käyttää myös akkuja, joiden tehoa on parannettu ja jotka ovat huoltovapaita. Akkua vaihdettaessa / asennettaessa on kiinnitettävä huomiota siihen, että se kiinnitetään tukevasti ajoneuvon akkutilaan. 3 Pääseminen akkuun käsiksi F Pysäköi ajoneuvo varmistettuna (katso luku E). Vedä vipu (1) ylöspäin ja nosta samalla aisa ylös. Päästä vipu (1) taas irti. Käännä akun kannen lukko (2) ylös, vedä lukitus ylös ja avaa akun kansi (3) F Suojukset ja liitännät on palautettava ennen ajoneuvon käyttöönottoa normaaliin käyttövalmiiseen tilaan FIN D 2

26 4 Akun lataus F M F Akun lataamista varten ajoneuvo on pysäköitävä suljettuun, hyvin tuuletettuun tilaan. Vapauta akku (katso jakso 3). Akun pistokkeen (4) ja akun latausaseman latauskaapeleiden (6) liittäminen ja irrottaminen sekä pääkytkimen (5) käyttäminen on sallittu vain, kun ajoneuvo ja latauslaite on kytketty pois päältä. Latausvaiheessa akkukennojen pinnan on oltava vapaa riittävän tuuletuksen takaamiseksi. Akun päälle ei saa laittaa metallisia esineitä. Ennen latausvaihetta on tarkastettava kaikki kaapelin- ja pistoliitokset, onko niissä havaittavissa vaurioita. Akun ja latausaseman valmistajien antamia turvallisuusmääräyksiä on ehdottomasti noudatettava. M Vedä akun pistoke (4) ulos liittimestä. Tarvittaessa olemassa oleva eristysmatto on poistettava akun päältä. Liitä akun latausaseman latauskaapeli (6) akun pistokkeen (4) kanssa ja kytke latauslaite päälle. Lataa akku akun ja latausaseman valmistajan antamien ohjeiden mukaan FIN D 3

27 5 Akun purkaminen paikaltaan ja asennus F M Ajoneuvon on seisottava vaakatasossa. Oikosulkujen välttämiseksi akut, joissa on avoimet navat tai liitososat, on peitettävä kumimatolla. Aseta akun pistoke ja akkukaapeli sivulle siten, että ne eivät jää kiinni ajoneuvoon, kun akku vedetään ulos. Jos akku kuljetetaan nosturin nostovälineillä, on huomioitava niiden riittävä kantavuus (akun paino katso akkukotelon tyyppikilpi). Nosturin nostovälineiden täytyy vetää pystysuorasti, jotta akkukoteloa ei puristeta yhteen. Ripusta koukut kiinnityssilmukkoihin (7) niin, että ne eivät voi pudota akkukennojen päälle, kun nostovälineet on löysätty. F F Vapauta akku (katso jakso 3). Vedä akun pistoke (4) ulos liittimestä. Taita akun lukitus (8) taakse. Vedä akku (9) sivulla akun vaihtoasemaan päälle tai nosta akku hitaasti ja varovasti ajoneuvosta ulos käyttäen nostovälineitä. Noudata akun vaihtoaseman käyttöohjetta! Asennus tapahtuu päinvastaisessa järjestyksessä, kiinnitä tällöin huomiota akun oikeaan asennusasentoon ja että liitäntä tapahtuu oikein. Kun akku on taas asennettu, on tarkastettava kaikki kaapelin- ja pistoliitokset, onko niissä havaittavissa vaurioita. Akun on oltava kiinnitettynä turvallisesti ajoneuvoon, jotta vältetään odottamattomien liikkeiden aiheuttamia vaurioita. Jokaisen vaihdon jälkeen täytyy varmistaa, että akun liikkuminen on estetty akun lukituksen (8) taittamisella aukkoon. Akun kannen on oltava turvallisesti kiinni FIN D 4

28 E Ohjaus 1 Tehdaskuljetusajoneuvojen käytön turvallisuusmääräykset Ajolupa: Tehdaskuljetusajoneuvoa saavat kuljettaa vain tehtävään soveltuvat koulutetut henkilöt, jotka ovat osoittaneet laitteen haltijalle tai hänen edustajalleen taitonsa kuormien kuljetuksessa ja käsittelyssä ja jotka ovat nimenomaan saaneet valtuutuksen tähän tehtävään laitteen haltijalta tai hänen edustajaltaan. Kuljettajan oikeudet, velvollisuudet ja käyttäytyminen: Kuljettajan tulee tietää oikeutensa ja velvollisuutensa, hänen täytyy olla perehtynyt tehdaskuljetusajoneuvon hallintaan ja tunnettava tämän käyttöohjeen sisältö. Hänelle on myönnettävä kaikki tarvittavat oikeudet. Käytettäessä tehdaskuljetusajoneuvoa, jota kuljetetaan jalan kulkien, on kuljettajalla oltava suojajalkineet. Asiattomilta on käyttö kielletty: Kuljettaja on työaikana vastuussa tehdaskuljetusajoneuvosta. Hänen on kiellettävä asiattomilta tehdaskuljetusajoneuvon ajaminen tai muu käyttö. Henkilöiden kuljetus tai nosto on kielletty. Vauriot ja puutteet: Kaikista tehdaskuljetusajoneuvossa ja sen lisälaitteissa ilmenevistä vaurioista tai puutteista on välittömästi ilmoitettava vastuuhenkilölle. Tehdaskuljetusajoneuvoa, jonka toiminnoissa on jotakin vikaa (esim. kuluneet renkaat tai vialliset jarrut), ei saa käyttää, ennen kuin se on asianmukaisesti korjattu. Korjaukset: Kuljettaja ei saa ilman erikoiskoulutusta ja lupaa suorittaa mitään korjaus- tai muutostöitä tehdaskuljetusajoneuvoon. Missään tapauksessa hän ei saa muuttaa turvajärjestelmien ja kytkimien asetuksia tai kytkeä niitä pois käytöstä. F Vaara-alue: Vaara-alueeksi katsotaan alue, jonka sisällä tehdaskuljetusajoneuvon tai sen kuorman nostovälineiden (esim. haarukan sakarat tai lisälaitteet) ajo- ja nostoliikkeet tai kuljetettavat kuormat voivat aiheuttaa vaaraa ihmisille. Tähän sisältyy myös alue, jolle putoavat kuormat tai laskeva/putoava lisälaite saattavat osua. Asiattomat henkilöt on poistettava vaara-alueelta. Henkilöihin kohdistuvissa vaaratilanteissa on ajoissa annettava varoitusmerkki. Elleivät asiattomat henkilöt käskystä huolimatta poistu vaara-alueelta, on tehdaskuljetusajoneuvo heti pysäytettävä. Turvalaitteet ja varoituskilvet: Tässä kuvatut turvalaitteet, varoituskilvet ja varoitusohjeet on otettava ehdottomasti huomioon FIN E 1

29 2 Hallinta- ja näyttöelementtien kuvaus Pos. Hallinta- tai näyttöelementti Toiminto 1 Pääkytkin (hätä-seis) t Virtapiiri katkaistaan, kaikki sähkökäyttöiset toiminnot kytkeytyvät pois päältä ja ajoneuvo pakkojarrutetaan. 2 Painike "Varoitussignaali" t Varoitussignaalin antaminen. (Äänitorvi) 3 Painike "Lasku" t Nostolaite lasketaan alas. 4 Painike "Nosto" t Nostolaite nostetaan. 5 Jarrupainike t Ajoneuvoa jarrutetaan maksimaalisesti mahdollisella viiveellä aina pysäytykseen asti. 6 Ajosäädin t Ajosuunnan ja nopeuden ohjaus. 7 Jet-Pilot -ohjaus Aisa 8 Painike "Kuljetus jalan" eteenpäin t o Ajoneuvon ohjaus. Ajoneuvon ohjaus. o Ajo käynnistetään vieressä kulkien suunta eteenpäin (V). (hidasajo) 9 Pysäytyspainike o Sähkötoiminnot kytkeytyvät pois päältä ja ajoneuvoa pakkojarrutetaan. 10 Painike "Kuljetus jalan" taaksepäin (ei optiota Ryömintäkäyttö vain käyttösuuntaan varten) o Ajo käynnistetään vieressä kulkien suunta taaksepäin (R). (hidasajo) t = Vakiovarusteet o = Lisävarusteet 1007.FIN E 2

30 STOP FIN E 3

31 Pos. Hallinta- tai näyttöelementti Toiminto 11 Koodilukko o Korvaa virtalukon. Ohjausvirran kytkeminen päälle ja pois päältä. Ajoneuvotoimintojen antaminen vaapaksi. Ohjausnäppäimistö (CANCODE) ISM -pääsymoduuli 12 Näyttöyksikkö (CANDIS) o Ohjausvirran kytkeminen päälle ja pois päältä. Koodin asetukset. Vapautus ja ajo-ohjelmien valinta. Ajoparametrien syöttö. o Koodin asetukset. Vapautus ja ajo-ohjelmien valinta. Ajoparametrien syöttö. o Käyttötuntinäyttö Akkukapasiteetin näyttö. Ajoparametrien näyttö ja huoltonäytöt. Näyttää ajoneuvon jo käytetyt käyttötunnit. Akun purkumittari t Akun lataustila 13 Virtalukko t Ajoneuvon kytkeminen päälle ja pois päältä. Vetämällä avain pois virtalukosta varmistetaan, etteivät asiattomat pysty kytkemään ajoneuvoa päälle. 14 Jet-Pilotin säätö t Jet-Pilot voidaan asettaa haluttuun asentoon. 15 Kuljettajan seisomiskoroke t annettu vapaaksi (kuormittamaton): Ajaminen estetty tai ajoneuvo jarruttaa. käytetty (kuormitettu): Ajaminen sallittu. o Yhteydessä kuljetuksen kanssa jalan kulkien. kuormittamaton: Ajo vähennetyllä nopeudella. kuormitettu: Ajo täydellä nopeudella. 16 Istuin (vain XL) o Istuimen voi säätää neljään korkeusasentoon. t = Vakiovarusteet o = Lisävarusteet 1007.FIN E 4

32 STOP FIN E 5

33 3 Ajoneuvon käyttöönotto F Ennen kuin ajoneuvon saa ottaa käyttöön, ohjata sitä tai nostaa lastausyksikköä, kuljettajan on varmistettava, ettei kukaan oleskele vaara-alueella. F M Elektroninen ajo-ohjaus ja rattiohjaus valvovat toimintaansa itsenäisesti. Virheen ilmaantuessa se keskeyttää ajamisen ja ohjauksen. Valmistajan huollon on korjattava ilmestyneet virheet. Tarkastukset ja toimenpiteet ennen päivittäistä käyttöönottoa Koko ajoneuvon (erityisesti pyörien ja kuorman nostolaitteen) vaurioiden tarkastus. Akun kiinnityksen ja kaapelinliitäntöjen silmämääräinen tarkastus. Ajoneuvoon noustessa ei saa käyttää ajosäädintä eikä painiketta "Kuljetus jalan" (o). Ajoneuvon kytkeminen päälle Astu seisomiskorokkeelle. Käännä Jet Pilot säädön irrottamisen jälkeen haluttuun asentoon ja päästä aisan säätö taas irti. Vedä pääkytkin (1) ulos. Syötä koodi koodilukkoon (o) (11), aktivoi tarvittaessa virtalukko (13). Tarkasta äänitorven (2) toiminta. Tarkasta ajosäätimen (6) toiminta (katso jakso 4.3). Ajoneuvo on nyt käyttövalmis. Akun latausmittarin diodi tai näyttömittari (CANDIS (12) (o)) näyttää akun purkutilan. V 6 R R 2 1 V FIN E 6

34 4 Työskentely tehdaskuljetusajoneuvolla 4.1 Ajokäyttöä koskevat turvallisuusmääräykset Ajotiet ja työskentelyalueet: Ajaminen on sallittua vain liikenteeseen tarkoitetuilla teillä. Työskentelyalueella ei saa olla asiattomia henkilöitä. Kuormat saa varastoida vain niille tarkoitettuihin paikkoihin. Ajotapa: Kuljettaja on mukautettava ajonopeus paikallisiin olosuhteisiin. Hänen on ajettava hitaasti esim. kaarissa, ahtaissa käytävissä ja niiden lähistöllä, ajettaessa läpi heitto-ovista, näkyvyyttä rajoittavissa paikoissa. Kuljettajan on aina pidettävä turvallinen jarrutusetäisyys edellä kulkevaan ajoneuvoon ja pystyttävä hallitsemaan tehdaskuljetusajoneuvoa kaikissa tilanteissa. Äkkipysähdykset (vaaratilanteita lukuun ottamatta), nopeat käännökset ja ohittaminen vaarallisissa tai näkyvyyttä rajoittavissa paikoissa on kielletty. Kuljettajan nojaaminen tai kurkottaminen ulos työja ohjausalueelta on kielletty. Näkyvyysolosuhteet ajettaessa: Kuljettajan on katsottava ajosuuntaan ja nähtävä aina riittävän kauas valitsemansa ajoreitti. Näkyvyyttä haittaavia kuormia kuljetettaessa on tehdaskuljetusajoneuvoa ajettava siten, että kuorma on takana. Ellei tämä ole mahdollista, on toisen henkilön kuljettava tehdaskuljetusajoneuvon edellä varoittaen esteistä ja vaaroista. Ajaminen nousuissa ja laskuissa: Ajaminen nousuissa ja laskuissa on sallittua vain, jos ne on merkitty liikennereitiksi ja jos nousujen ja laskujen ajopinnat ovat puhtaita ja luistamattomia ja ajaminen niissä on turvallinen teknisten ajoneuvon ominaisuuksien mukaan. Kuorman on tällöin oltava aina ylämäkeen päin. Kääntyminen, vinottain ajaminen ja tehdaskuljetusneuvon pysäköinti nousuissa tai laskuissa on kielletty. Alamäkeen saa ajaa vain hitaalla nopeudella ja aina valmiina jarruttamaan. Hissiin ja lastaussillalle ajaminen: Hissiin tai lastaussillalle saa ajaa vain, jos niillä on riittävä kantokyky ja ne ovat rakenteensa puolesta tehdaskuljetusajoneuvolla ajoon sopivia ja haltija on antanut luvan ajamiseen. Nämä seikat on tarkistettava etukäteen. Tehdaskuljetusajoneuvo on ajettava kuorma edellä hissiin ja pysäköitävä niin, ettei hissikuilun seiniä kosketa. Hississä mukana kulkevat henkilöt saavat astua hissiin vasta, kun tehdaskuljetusajoneuvo on pysäköity turvallisesti, ja heidän on poistuttava hissistä ennen tehdaskuljetusajoneuvoa. Kuljetettavan kuorman laatu: Käyttäjän on varmistettava kuormien asianmukaisesta kunnosta.. Liikuttaa saa vain turvallisesti ja huolellisesti asetettuja kuormia. Jos on vaara, että kuorman osat voivat kaatua tai pudota alas, on käytettävä sopivia turvatoimenpiteitä, esim. kuorman suojaritilää FIN E 7

35 4.2 Ajaminen, ohjaaminen, jarruttaminen F Ajamisessa ja ohjaamisessa, erityisesti ajoneuvon rakenteen ulkopuolella, vaaditaan enemmän huomiota. Sähkökäyttöinen ohjausjärjestelmä muodostaa itsevalvottavan järjestelmän. F Tällöin ajo-ohjaus tarkistaa esiintyvien virheiden toistuvuuden pitkällä ajanjaksolla. Jos virhe tunnistetaan tässä ajanjaksossa useamman kerran, laskee ajo-ohjaus ajoneuvon ajonopeuden hidasajon nopeudelle. Tällaisessa virhetapauksessa ajonopeutta ei palauteta normaaliajoon kytkemällä ajoneuvo päälle ja pois päältä. Näin estetään, että ilmestynyt virhe poistetaan ilman sen korjaamista. Koska ohjausjärjestelmässä on kyse turvallisuudelle olennaisista komponenteista, on valmistajan huolto korjattava ilmestyneet virheet. HÄTÄ-SEIS Paina pääkytkin (1) alas. Kaikki sähkökäyttöiset toiminnot kytketään pois päältä. Kuljettajan seisomiskorokekytkin Kaikkia ajotoimintoja varten on astuva kuljettajan seisontakorokkeelle (15). Jos ajoneuvo on varustettu toiminnolla "Kuljetus jalan kulkien" (o), voidaan mallista riippuen suorittaa seuraavat toiminnot astumatta kuljettajan seisontakorokkeelle (15): Käyttämällä ajosäädintä (6) ajaminen eteenpäin (V) tai taaksepäin n. 4 km/h nopeudella. Painamalla painiketta "Kuljetus jalan kulkien" (8.10) (o) (valinnaisesti vain ajosuuntaan eteenpäin) ajo hitaalla nopeudella (n. 2 km/h) (katso jakos 4.3) FIN E 8

36 V 6 R R V 15 F Ajaminen Ajaminen on sallittua vain suljetuin ja asianmukaisesti lukituin suojuksin. Ota ajoneuvo käyttöön (katso jakso 3). Käytä ajosäädintä haluttuun ajosuuntaan eteenpäin (V) tai taaksepäin (R). Ajoneuvo lähtee ajamaan valittuun suuntaan. Ajonopeus säädetään ajosäätimellä (6). Ajoneuvoissa, jotka on varustettu toiminnolla Kuljetus jalan kulkien (o) voidaan ajoneuvoa ajaa pienemmällä nopeudella astumatta seisontakorokkeelle FIN E 9

37 M Ajaminen nousussa Kuorman on oltava ylämäkeen päin! Ajoneuvon varmistaminen liikehtimiseltä alaspäin. Käyttöjarru toimii ajosäätimen (6) nolla-asennossa itsenäisesti lyhyen nykäisyn jälkeen (ohjaus tunnistaa taaksepäin liikkumisen nousussa). Käyttöjarru irrotetaan ajosäätimellä (6), valitaan nopeus ja ajosuunta. Ajo-ohjaus Jet-Pilot-ohjaus (t) Käännä ohjaustankoa vasemmalle tai oikealle. Aisan ohjaus (o) Käännä aisa vasemmalle tai oikealle. Aisan ohjauksella varustetuissa ajoneuvoissa ulottuu aisa ahtaissa kaarteissa ajoneuvojen reunojen ulkopuolelle! 1007.FIN E 10

38 F Jarrutus Ajoneuvon jarrutusominaisuudet riippuvat oleellisesti ajoradan laadusta. Kuljettajan on otettava se huomioon ajokäyttäytymisessään. Ajoneuvoa voidaan jarruttaa kolmella tavalla: F käyttöjarrulla (generaattorilla) generaattorijarrulla (pysäytysjarru) vastavirtajarrulla (ajosäädin) Vaaratilanteissa ajoneuvoa on jarrutettava vain käyttöjarrulla. Käytä normaalissa ajokäytössä generaattorijarrua ja vastavirtajarrua. Nämä jarrutustavat vähentävät kulumista ja ne ovat energiaa säästäviä (energian talteenotto). Jarruttaminen käyttöjarrulla: M Paina jarrupainiketta (5). Ajoneuvoa jarrutetaan maksimaalisesti mahdollisella viiveellä aina pysäytykseen asti. Jos jarrun teho ei riitä tarvittavaan jarrutukseen, kytketään mekaaninen jarru päälle. Liikkeellelähtö on mahdollinen vasta kun ajosäädin on asetettu kerran neutraaliasentoon. Jarruttaminen generaattorijarrulla (pysäytysjarru): Päästä ajosäädin (6) irti - ajosäädin nolla-asennossa. Säädöstä riippuen jarrutetaan generaattorilla pysäytysjarrun avulla. Vakioajoneuvoissa valmistajan huolto voi säätää jarrutuksen voimakkuutta, CANCODE:lla ja CANDIS:lla varustetuissa ajoneuvoissa säätö tapahtuu syötöllä. Jarruttaminen vastavirtajarrulla: Kytke ajosäädin (6) ajon aikana vastasuuntaan. Ajoneuvoa jarrutetaan vastavirralla kunnes ajo vastasuuntaan alkaa. Jarrutusvaikutus riippuu ajosäätimen asennosta FIN E 11

39 4.3 Kuljetus jalan kulkien (o) F Ajettaessa kuljetuksessa jalan kulkien on on vieressä kulkiessa ehdottomasti huomioitava, että ohjaus on suora-ajoasennossa, eikä käyttäjä ei voi joutua puristukseen ajoneuvon ja esteen väliin. Kuljetuksessa jalan kulkien käyttäjä voi käyttää ajoneuvoa molemmilta sivuilta kulkien vieressä. Huippunopeutta on voimakkaasti vähennetty. Kuljetus jalan kulkien tapahtuu kahdella tavalla: M ajosäätimen (6) avulla, selkänojassa sijaitsevien painikkeiden "Kuljetus jalan" (8, 10) avulla. Toiminnossa "Ryömintäkäyttö vain käyttösuuntaan" on kuljetus jalan kulkien mahdollinen vain ajosuunnassa eteenpäin painikkeen (8) avulla. V 6 R R V FIN E 12

40 Ajaminen ajosäätimellä Käytä ajosäädintä haluttuun ajosuuntaan eteenpäin (V) tai taaksepäin (R). Ajoneuvo ajaa alennetulla nopeudella, säädettävissä n. 4 km/h asti. Ajaminen painikkeella "Kuljetus jalan" Paina painikkeitta "Kuljetus jalan" (8,10). Ajoneuvo ajaa kiinteästi asetetulla nopeudella n. 2km/h (hidasajo). 4.4 Kuormayksiköiden nostaminen ja laskeminen M Ennen kuin kuormayksikkö nostetaan, kuljettajan on varmistettava, että kuorma on asianmukaisesti lavalla ja ajoneuvon sallittu kantavuus ei ylity. M Aja ajoneuvo nostolaitteen kanssa niin pitkälle kuin mahdollista kuormayksikön alle. Pitkän tavaran nostaminen poikittain ei ole sallittu. Nosta kuormayksikköä siten, että se ei ulotu oleellisesti (< 50 mm) nostolaitteen kärkien ulkopuolelle FIN E 13

41 Nosto ja lasku Painikkeilla "Nosto" (4) tai "Lasku" (3) tapahtuu nosto- tai laskuliike kiinteästi säädetyllä nopeudella. Nosto Paina painiketta "Nosto" (4), kunnes haluttu nostokorkeus on saavutettu. Lasku Paina painiketta "Lasku" (3), nostolaite lasketaan alas FIN E 14

42 4.5 Keräily 2. tasoon asti (o) F Kuljettajan paikka on muotoiltu siten, että kuljettaja pystyy nousemaan askeleen (18) päälle kaarikahvojen (17) avulla. Kuljettaja voi tarvittaessa nousta akun kannen (19) päälle askeleen (18) avulla. Keräilyssä 2. tasossa käyttäjä ei saa pitää kiinni Jet Pilot -ohjauksesta tai aisasta Deichsel (o), vaan ainoastaan nostetun selkänojan kaarikahvoista (17)! Tässä vaiheessa käyttäjä ei saa käyttää minkäänlaisia ohjauselementtejä. Seisottaessa akun kannen päällä on oltava erittäin varovainen. Akun kantta varten tarkoitettu kaide (20, o) parantaa seisomisen turvallisuutta FIN E 15

43 4.6 Istuin o (vain XL) Kokoon taitettuna istuin (16) on integroitu selkänojaan. Ulostaitetun istuimen avulla käyttäjä voi valita mukavan asennon ajoa ja ohjausta varten. Istuimen korkeus on säädettävissä, ja se voidaan lukita neljään asentoon. Taita istuin (16) ulos, vedä sitä itseesi päin ja työnnä se halutulle korkeudelle. Lukitse istuin haluttuun korkeuteen. Korkeamman asennon valitsemiseksi työnnä istuin ylös ja päästä irti halutussa asennossa. Kokoon taittamista varten työnnä istuin yläasentoon ja taita se Ajoneuvon varma pysäköiminen F Kun poistutaan ajoneuvosta, se on pysäköitävä varmistettuna, vaikka poistutaan vain lyhyesti paikalta. Älä pysäköi ajoneuvoa nousuihin! Nostolaitteen täytyy olla laskettu kokonaan alas. Laske nostelaite alas. Käännä käyttöpyörä kohtaan "Suora-asento". Jet-Pilot -ohjaus (t): ohjaustanko asettuu itsenäisesti suora-asentoon. Aisan ohjaus (o): Aseta aisa suora-asentoon. Kytke virtalukko (14) asentoon "POIS" ("0") ja vedä avain irti. CANCODE -toiminnossa on painettava painiketta o-. Kytke pääkytkin (hätä-seis) (1) asentoon POIS FIN E 16

44 5 Ohjausnäppäimistö (CANCODE) (o) Ohjausnäppäimistö koostuu 10 numeronäppäimestä, asetuspainikkeesta ja o-painikkeesta. Ajo-ohjelman aktivointi painikkeilla 1, 2, 3 näytetään vihreillä valodiodeilla. o-painike ilmoittaa käyttötilat punaisella/vihreällä valodiodilla. Painikkeella on seuraavat toiminnot: Koodilukkotoiminto (ajoneuvon käyttöönotto). Ajo-ohjelman valinta. Ajo- ja akkuparametrien asetus, vain yhdessä näyttöyksikön (CANDIS (o) kanssa). o-painikkeella on korkein prioriteetti ja se palauttaa ajoneuvon jokaisesta tilasta perustilaan ilman, että asetuksia muutetaan Set Koodilukko Oikean koodin syöttämisen jälkeen ajoneuvo on käyttövalmis. On mahdollista antaa jokaiselle ajoneuvolle, jokaisella kuljettajalle tai myös kuljettajaryhmälle yksilöllinen koodi. M Toimitustilassa käyttäjäkoodi (tehdasasetus ) on merkitty päälle liimatulla kalvolla. Master ja käyttäjäkoodi on muutettava ensimmäisen käyttöönoton yhteydessä! (katso jakso 5.4) 1007.FIN E 17

45 Käyttöönotto Pääkytkimen kytkemisen jälkeen LED (21) palaa punaisena. Kun käyttäjäkoodi (tehdasasetus ) on syötetty oikein, palaa LED (21) vihreänä. Jos koodin syöttö on väärin, LED (21) vilkkuu punaisena kahden sekunnin ajan. Sen jälkeen voidaan syöttää koodi uudelleen. Ohjausmuodossa asetuspainikkeella (22) ei ole toimintoa. Kytkeminen pois päältä Ajoneuvo kytketään pois päältä painamalla o--painiketta (26). Poiskytkeminen voi tapahtua automaattisesti esiasetetun ajan jälkeen. Tätä varten on asetettava vastaava koodilukkoparametri (katso jakso 5.4) Set FIN E 18

46 5.2 Ajo-ohjelmat Painamalla numeronäppäimiä 1, 2 ja 3 voidaan valita kolme ajo-ohjelmaa. Aktivoitu ohjelma näytetään kyseisten painikkeiden vihreillä valodiodeilla (23), (24), (25). Ajo-ohjelmat erottuvat toisistaan ajonopeudessa, kiihtyvyydessä ja jarrutuksen voimakkuudessa. Tehdasasetus on: Ohjelma 1: hidas ajo Ohjelma 2: normaalikäyttö (esivalittu käyttöönotossa) Ohjelma 3: tehokäyttö Ajo-ohjelmat voidaan soveltaa yksilöllisesti sopiviksi ajoneuvon käyttöön (katso jakso 5.4). 5.3 Parametrit Ohjausnäppäimistö sallii ohjelmointimuodossa koodilukkotoimintojen asetuksen ja ajo-ohjelmien soveltamisen. Lisäksi voidaan asettaa akkuparametreja. Ajoneuvoissa ilman näyttöyksikköä (CANDIS (o)) on vain mahdollista asettaa koodilukkoparametrit. Parametriryhmät Parametrinumero koostuu kolmesta numerosta. Ensimmäinen numero tarkoittaa parametriryhmää taulukkoa 1 vastaavasti. Toinen ja kolmas numero numeroidaan yhtäjaksoisesti Nro Parametriryhmä 0xx Koodilukon asetukset (koodit, ajo-ohjelmien antaminen vapaaksi, automaattinen poiskytkeminen, jne.) 1xx Ajo-ohjelman 1 ajoparametrit (kiihtyvyys, pysäytysjarru, nopeus jne.) 2xx Ajo-ohjelman 2 ajoparametrit (kiihtyvyys, pysäytysjarru, nopeus jne.) 3xx Ajo-ohjelman 3 ajoparametrit (kiihtyvyys, pysäytysjarru, nopeus jne.) 4xx Ajo-ohjelmasta riippumattomat parametrit 1007.FIN E 19

47 5.4 Parametrien asetukset M F Ajoneuvon asetuksien muuttamiseksi on syötettävä master-koodi. Master-koodin tehtaan asetus on Muuta master-koodi ensimmäisessä käyttöönotossa (katso jakso 5.1). Näyttöyksiköllä (CANDIS (o)) varustettuja ajoneuvoja koskevat turvaohjeet. Parametrien asetukset on suoritettava erittäin huolellisesti, vain tehtävään koulutettu henkilö saa asettaa parametrit. Epäselvissä tapauksissa on valtuutettava valmistajan huolto. Jokainen asetusvaihe on valvottava näyttöyksikön (CANDIS (o)) LCD-näytöstä. Epäselvissä tapauksissa asetusvaihe on keskeytettävä painamalla o-painiketta (26). Koska ajoneuvon ajo-ominaisuus muuttuu, on suoritettava jokaisen muutoksen jälkeen koeajo sitä varten luvatulla työskentelyalueella. Master-koodin syöttö: Paina o-painiketta Syötä master-koodi Näyttöyksikkö (CANDIS) Näytetään käyttötunnit LED (21) o-painike vihr. vilkkuen LED (23) Painike 1 LED (24) Painike 2 LED (25) Painike 3 pois pois pois Koodilukkoparametrit Asetusvaihe ajoneuvoille, joita ei ole varustettu näyttöyksiköllä (CANDIS (o)): Kolmepaikkaisen parametrinumeron syöttö, vahvistus asetuspainikkeella (22). Syötä tai muuta asetusarvo parametriluettelon mukaan ja vahvista asetuspainikkeella (22). Jos syöttö on väärin, vilkkuu o-painikkeen (26) LED (23) punaisena. Parametrinumeron uudelleen syöttämisen jälkeen asetusarvo voidaan syöttää tai muuttaa. Lisäparametrien syöttämiseksi vaihe on toistettava. Syötön päättämiseksi on painettava o-painiketta (26) FIN E 20

48 Asetusvaihe ajoneuvoille, jotka on tai ei ole varustettu näyttöyksiköllä (CANDIS (o)): Kolmepaikkaisen parametrinumeron syöttö, vahvistus asetuspainikkeella (22). Näyttöyksikössä (CANDIS (o)) näytetään käyttötunnit edelleen. Jos näyttö muuttuu, asetusvaihe on päätettävä o-painikkeella (26) ja aloitettava uudelleen. Syötä tai muuta asetusarvo parametriluettelon mukaan ja vahvista asetuspainikkeella (22). Jos syöttö on väärin, vilkkuu o-painikkeen (26) LED (21) punaisena. Parametrinumeron uudelleen syöttämisen jälkeen asetusarvo voidaan syöttää tai muuttaa. Lisäparametrien syöttämiseksi vaihe on toistettava. Syötön päättämiseksi on painettava o-painiketta (26). Seuraavat parametrit ovat syötettävissä: Koodilukon parametriluettelo Nro Toiminto Alue Asetusarvo Koodilukko 000 Master-koodin muuttaminen Master-koodin pituus (4-6-paikkainen) määrää myös käyttäjäkoodin pituuden (4-6- paikkainen). Niin kauan kuin käyttäjäkoodit on ohjelmoitu, voidaan syöttää vain samanpituinen uusi koodi. Jos koodin pituutta on muutettava, on poistettava sitä ennen kaikki käyttäjäkoodit tai tai Vakio Asetusarvo Huomautukset Työnkulku 7295 (LED 23 vilkkuu) Ajankohtaisen koodin syöttö Vahvista (asetus) (LED 24 vilkkuu) Uuden koodin syöttö Vahvista (asetus) (LED 25 vilkkuu) Uuden koodin toistaminen 001 Käyttäjäkoodin lisääminen (enint. 600) tai tai Vahvista (asetus) 2580 (LED 24 vilkkuu) Koodin syöttö Vahvista (asetus) (LED 25 vilkkuu) Koodin syötön toistaminen Vahvista (asetus) 1007.FIN E 21

49 Nro Toiminto Alue Asetusarvo Koodilukko 002 Käyttäjäkoodin muuttaminen tai tai Vakio Asetusarvo Huomautukset Työnkulku (LED 23 vilkkuu) Ajankohtaisen koodin syöttö Vahvista (asetus) (LED 24 vilkkuu) Uuden koodin syöttö 003 Käyttäjäkoodin poistaminen tai tai Vahvista (asetus) (LED 25 vilkkuu) Koodin syötön toistaminen Vahvista (LED 24 vilkkuu) Koodin syöttö Vahvista (asetus) (LED 25 vilkkuu) Koodin syötön toistaminen 004 Koodimuistin poistaminen (poistaa kaikki käyttäjäkoodit) 010 automaattinen aikakatkaisu Vahvista (asetus) = poisto muu syöttö = ei poistoa = ei katkaisua = katkaisuaika minuuteissa 31 = katkaisu 10 sekunnin jälkeen LED sijaitsee painikekentissä 1-3 (katso jakso 5.2) FIN E 22

50 Ajo-ohjelman käynnistysasetukset koodilukolla 06/07 asti Nro Toiminto Alue Asetusarvo Koodilukko 020 Ajo-ohjelman käynnistys 021 Ajo-ohjelma 1* ) Vapautus Vakio Asetusarvo Huomautukset Työnkulku Käynnistysohjelma ei ole olemassa 1 - ajo-ohjelma 1 = ajoohjelman käynnistys 2 - ajo-ohjelma 2 = ajoohjelman käynnistys 3 - ajo-ohjelma 3 = ajoohjelman käynnistys 0 tai = ajo-ohjelma ei annettu vapaaksi 1 = ajo-ohjelma annettu vapaaksi 022 Ajo-ohjelma 2* ) Vapautus 0 tai = ajo-ohjelmaa ei annettu vapaaksi 1 = ajo-ohjelma annettu vapaaksi 023 Ajo-ohjelma 3* ) Vapautus 0 tai = ajo-ohjelmaa ei annettu vapaaksi 1 = ajo-ohjelma annettu vapaaksi 030 Näyttö Muistin varaus * ) Parametrinumeron syöttämisen jälkeen näytetään käytettyjen käyttäjäkoodien määrä näyttöyksikössä CANDIS. * ) vain yhteydessä näyttöyksikön (CANDIS (o)) kanssa 1007.FIN E 23

51 Ajo-ohjelman käynnistysasetukset koodilukolla 07/07 lähtien Nro Toiminto Alue Asetusarvo Koodilukko 024 Käyttäjäkoodin määrittäminen Vakio Asetusarvo 1112 Huomautukset Työnkulku Ajo-ohjelmat edellyttävät käyttäjäkoodin syöttöä. Ajo-ohjelmat voidaan sallia tai estää jokaista käyttäjäkoodia kohden yksilöllisesti. Jokaiseen käyttäjäkoodiin voidaan kohdistaa käynnistys-ajo-ohjelma. Käyttäjäkoodin perustamisen jälkeen yleensä kaikki ajo-ohjelmat ovat sallittuja, voimassa oleva käynnistys-ajo-ohjelma on ajo-ohjelma 2. Käyttäjäkoodin määritykset ovat sen jälkeen muutettavissa ohjelmanumerolla SET - käyttäjäkoodi - SET - määritys (4-numeroinen) - SET - vahvista määritykset (4-numeroinen) - SET 1. paikka: ajo-ohjelman 1 vapautus (0 tai 1) 2. paikka: ajo-ohjelman 2 vapautus (0 tai 1) 3. paikka: ajo-ohjelman 3 vapautus (0 tai 1) 4. paikka: ajo-ohjelman käynnistys (0, 1, 2 tai 3) Ohjausnäppäimistön virheilmoitukset Seuraavat virheet näytetään LEDin (21) punaisella vilkkumisella: Uusi master-koodi on jo käyttäjäkoodi. Uusi käyttäjäkoodi on jo master-koodi. Muutettavaa käyttäjäkoodia ei ole olemassa. Käyttäjäkoodi on muutettava toiseksi käyttäjäkoodiksi, joka on jo olemassa. Poistettavaa käyttäjäkoodia ei ole olemassa. Koodimuisti täynnä FIN E 24

52 5.5 Ajoparametrit Ajoneuvoissa ilman näyttöyksikköä (CANDIS (o)) ajoparametrien asetus on mahdollinen vain valmistajan huollon toimesta. Seuraavassa esimerkissä esitetään ajo-ohjelman 1 (parametri 101) kiihtyvyyden parametrien asetus. Kiihtyvyysesimerkki Kolmepaikkaisen parametrinumeron syöttö (101), vahvistus asetuspainikkeella (22). ajankohtainen asetus näytetään Näyttöyksikkö (CANDIS) LED (21) o-painike vihr. vilkkuen LED (23) LED (24) LED (25) Painike 1 Painike 2 Painike 3 pois pois pois F Näyttöyksikön (CANDIS (o)) LCD-näytön tarkastus (parametrinumero ja ajankohtainen parametriarvo näytetään). Jos 5 sekunnin kuluessa ei tapahdu syöttöä, näyttö siirtyy takaisin käyttötuntinäyttöön. Jos näytetään muu kuin haluttu parametrinumero, on odotettava kunnes käyttötuntinäyttö ilmestyy. Parametriarvon syöttäminen tai muuttaminen parametriluettelon mukaan. muutettu asetus näytetään Näyttöyksikkö (CANDIS) LED (21) o-painike vihr. vilkkuen LED (23) LED (24) LED (25) Painike 1 Painike 2 Painike 3 pois pois pois Näyttöyksikön (CANDIS (o)) LCD-näytön tarkastus, vahvista asetuspainikkeella (22). Näyttöyksikkö (CANDIS) Parametrinumero Parametrin asetusarvo LED (21) o-painike LED (23) Painike 1 LED (24) Painike 2 LED (25) Painike 3 o-painikkeen (26) LED (23) kytkeytyy lyhyesti kestovaloon ja alkaa n. 2 sekunnin kuluttua taas vilkkua. Jos syöttö on väärin, vilkkuu o-painikkeen (26) LED (21) punaisena. Parametrinumeron uudelleen syöttämisen jälkeen asetusarvo voidaan syöttää tai muuttaa. Muiden parametrien syöttämistä varten vaihe on toistettava heti kuno-painikkeen (26) LED (21) vilkkuu. Syötön päättämiseksi on painettava o-painiketta (26) FIN E 25

53 Ajotoiminto on kytketty pois päältä parametrien syötön aikana. Jos on tarkoitus tarkastaa asetusarvo ohjelmointimuodossa, on noudatettava seuraavaa kulkua: Parametriarvon muuttamisen jälkeen on valittava työstetty ajo-ohjelma, vahvistus asetuspainikkeella (22). Ajoneuvo on ajomuodossa ja se voidaan tarkastaa. Paina asetuspainiketta (22) uudelleen asetuksen jatkamista varten. Seuraavat parametrit ovat syötettävissä: Ajo-ohjelmat Nro Toiminto Alue Asetusarvo Ajo-ohjelma Kiihtyvyys kuljetuksessa jalan kulkien 101 Kiihtyvyys ajokäytössä 102 Pysäytysjarru ajokäytössä 103 Pysäytysjarru kuljetuksessa jalan kulkien 104 Maksiminopeus käyttösuuntaan ajosäätimen avulla 105 Nopeus käyttösuuntaan kulkiessa jalan ajosäätimen avulla 106 Nopeus käyttösuuntaan kulkiessa jalan selkänojassa sijaitsevan painikkeen avulla 108 Maksiminopeus haarukan suuntaan ajosäätimen avulla 109 Nopeus haarukan suuntaan kulkiessa jalan ajosäätimen avulla 110 Nopeus haarukan suuntaan kulkiessa jalan selkänojassa sijaitsevan painikkeen avulla Vakio Asetusarvo Huomautukset Parametrin 101 arvo >= parametri Parametrin 103 arvo >= parametri riippuen ajokytkimestä riippuen ajokytkimestä ei riippuvainen ajokytkimestä (kiinteä nopeus) riippuen ajokytkimestä riippuen ajokytkimestä ei riippuvainen ajokytkimestä (kiinteä nopeus) 1007.FIN E 26

54 Nro Toiminto Alue Asetusarvo Ajo-ohjelma Kiihtyvyys kuljetuksessa jalan kulkien 201 Kiihtyvyys ajokäytössä 202 Pysäytysjarru ajokäytössä 203 Pysäytysjarru kuljetuksessa jalan kulkien 204 Maksiminopeus käyttösuuntaan ajosäätimen avulla 205 Nopeus käyttösuuntaan kulkiessa jalan ajosäätimen avulla 206 Nopeus käyttösuuntaan kulkiessa jalan selkänojassa sijaitsevan painikkeen avulla 208 Maksiminopeus haarukan suuntaan ajosäätimen avulla 209 Nopeus haarukan suuntaan kulkiessa jalan ajosäätimen avulla 210 Nopeus haarukan suuntaan kulkiessa jalan selkänojassa sijaitsevan painikkeen avulla Vakio Asetusarvo Huomautukset Parametrin 201 arvo >= parametri Parametrin 203 arvo >= parametri riippuen ajokytkimestä riippuen ajokytkimestä ei riippuvainen ajokytkimestä (kiinteä nopeus) riippuen ajokytkimestä riippuen ajokytkimestä ei riippuvainen ajokytkimestä (kiinteä nopeus) 1007.FIN E 27

55 Nro Toiminto Alue Asetusarvo Ajo-ohjelma Kiihtyvyys kuljetuksessa jalan kulkien 301 Kiihtyvyys ajokäytössä 302 Pysäytysjarru ajokäytössä 303 Pysäytysjarru kuljetuksessa jalan kulkien 304 Maksiminopeus käyttösuuntaan ajosäätimen avulla 305 Nopeus käyttösuuntaan kulkiessa jalan ajosäätimen avulla 306 Nopeus käyttösuuntaan kulkiessa jalan selkänojassa sijaitsevan painikkeen avulla 308 Maksiminopeus haarukan suuntaan ajosäätimen avulla 309 Nopeus haarukan suuntaan kulkiessa jalan ajosäätimen avulla 310 Nopeus haarukan suuntaan kulkiessa jalan selkänojassa sijaitsevan painikkeen avulla Vakio Asetusarvo Huomautukset Parametrin 301 arvo >= parametri Parametrin 303 arvo >= parametri riippuen ajokytkimestä riippuen ajokytkimestä ei riippuvainen ajokytkimestä (kiinteä nopeus) riippuen ajokytkimestä riippuen ajokytkimestä ei riippuvainen ajokytkimestä (kiinteä nopeus) 1007.FIN E 28
