1 TEKNILLINEN KORKEAKOULU Konetekniikan osasto Antti Pankkonen Ilmaa hengit t ä vie n pitkän kanta m a n ilmat aist eluohjus te n ominaisuude t ja mallinnus Diplomityö, joka on jätetty opinnäytteenä tarkastettavaksi diplomi-insinöörin tutkintoa varten Espoo Valvoja: Professori Jaakko Hoffren Ohjaaja: Erikoistutkija, Diplomi-insinööri Timo Sailaranta

2

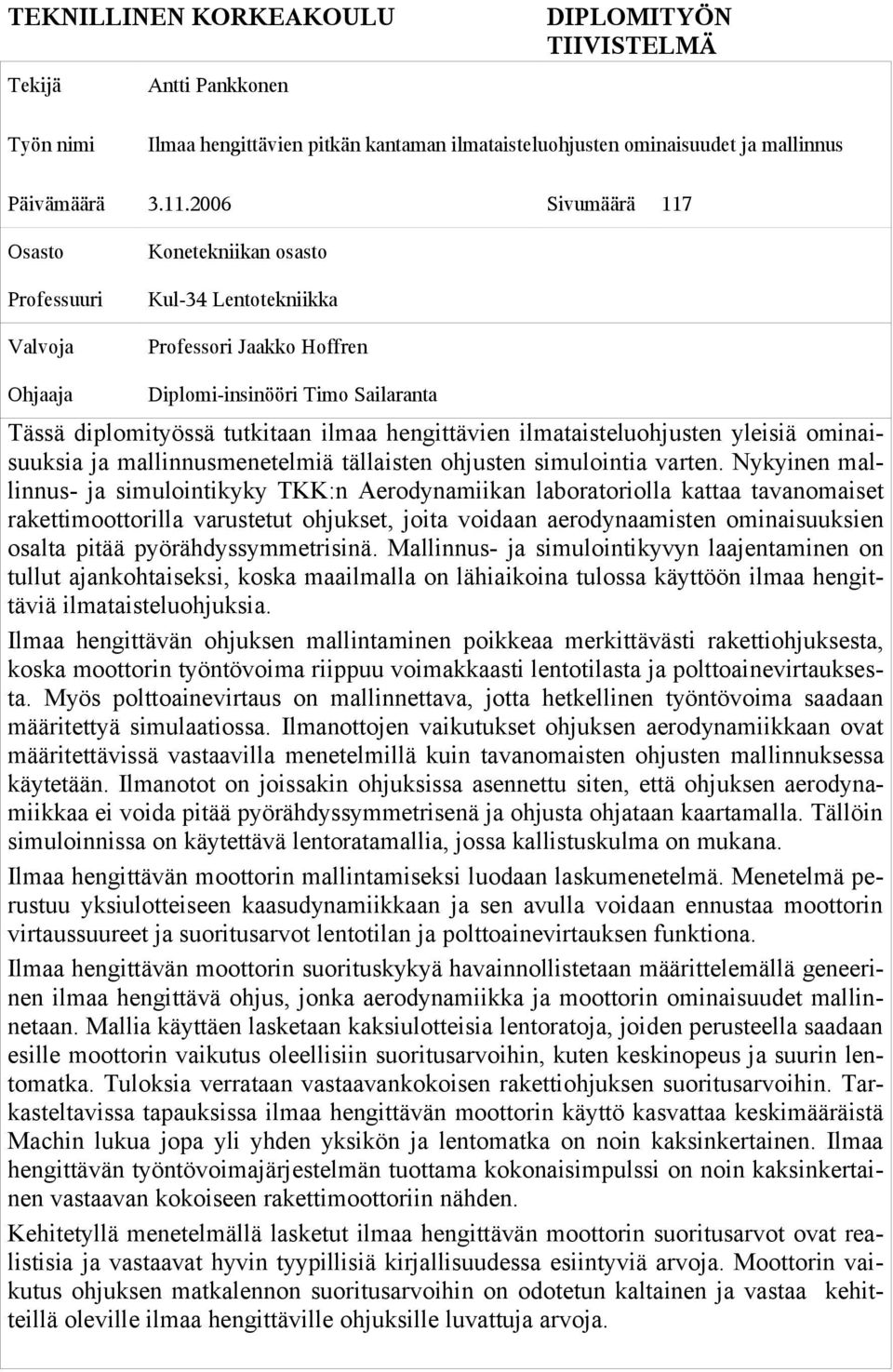

3 TEKNILLINEN KORKEAKOULU DIPLOMITYÖN TIIVISTELMÄ Tekijä Antti Pankkonen Työn nimi Ilmaa hengittävien pitkän kantaman ilmataisteluohjusten ominaisuudet ja mallinnus Päivämäärä Osasto Konetekniikan osasto Professuuri Kul-34 Lentotekniikka Valvoja Professori Jaakko Hoffren Ohjaaja Diplomi-insinööri Timo Sailaranta Sivumäärä 117 Tässä diplomityössä tutkitaan ilmaa hengittävien ilmataisteluohjusten yleisiä ominaisuuksia ja mallinnusmenetelmiä tällaisten ohjusten simulointia varten. Nykyinen mallinnus- ja simulointikyky TKK:n Aerodynamiikan laboratoriolla kattaa tavanomaiset rakettimoottorilla varustetut ohjukset, joita voidaan aerodynaamisten ominaisuuksien osalta pitää pyörähdyssymmetrisinä. Mallinnus- ja simulointikyvyn laajentaminen on tullut ajankohtaiseksi, koska maailmalla on lähiaikoina tulossa käyttöön ilmaa hengittäviä ilmataisteluohjuksia. Ilmaa hengittävän ohjuksen mallintaminen poikkeaa merkittävästi rakettiohjuksesta, koska moottorin työntövoima riippuu voimakkaasti lentotilasta ja polttoainevirtauksesta. Myös polttoainevirtaus on mallinnettava, jotta hetkellinen työntövoima saadaan määritettyä simulaatiossa. Ilmanottojen vaikutukset ohjuksen aerodynamiikkaan ovat määritettävissä vastaavilla menetelmillä kuin tavanomaisten ohjusten mallinnuksessa käytetään. Ilmanotot on joissakin ohjuksissa asennettu siten, että ohjuksen aerodynamiikkaa ei voida pitää pyörähdyssymmetrisenä ja ohjusta ohjataan kaartamalla. Tällöin simuloinnissa on käytettävä lentoratamallia, jossa kallistuskulma on mukana. Ilmaa hengittävän moottorin mallintamiseksi luodaan laskumenetelmä. Menetelmä perustuu yksiulotteiseen kaasudynamiikkaan ja sen avulla voidaan ennustaa moottorin virtaussuureet ja suoritusarvot lentotilan ja polttoainevirtauksen funktiona. Ilmaa hengittävän moottorin suorituskykyä havainnollistetaan määrittelemällä geneerinen ilmaa hengittävä ohjus, jonka aerodynamiikka ja moottorin ominaisuudet mallinnetaan. Mallia käyttäen lasketaan kaksiulotteisia lentoratoja, joiden perusteella saadaan esille moottorin vaikutus oleellisiin suoritusarvoihin, kuten keskinopeus ja suurin lentomatka. Tuloksia verrataan vastaavankokoisen rakettiohjuksen suoritusarvoihin. Tarkasteltavissa tapauksissa ilmaa hengittävän moottorin käyttö kasvattaa keskimääräistä Machin lukua jopa yli yhden yksikön ja lentomatka on noin kaksinkertainen. Ilmaa hengittävän työntövoimajärjestelmän tuottama kokonaisimpulssi on noin kaksinkertainen vastaavan kokoiseen rakettimoottoriin nähden. Kehitetyllä menetelmällä lasketut ilmaa hengittävän moottorin suoritusarvot ovat realistisia ja vastaavat hyvin tyypillisiä kirjallisuudessa esiintyviä arvoja. Moottorin vaikutus ohjuksen matkalennon suoritusarvoihin on odotetun kaltainen ja vastaa kehitteillä oleville ilmaa hengittäville ohjuksille luvattuja arvoja.

4

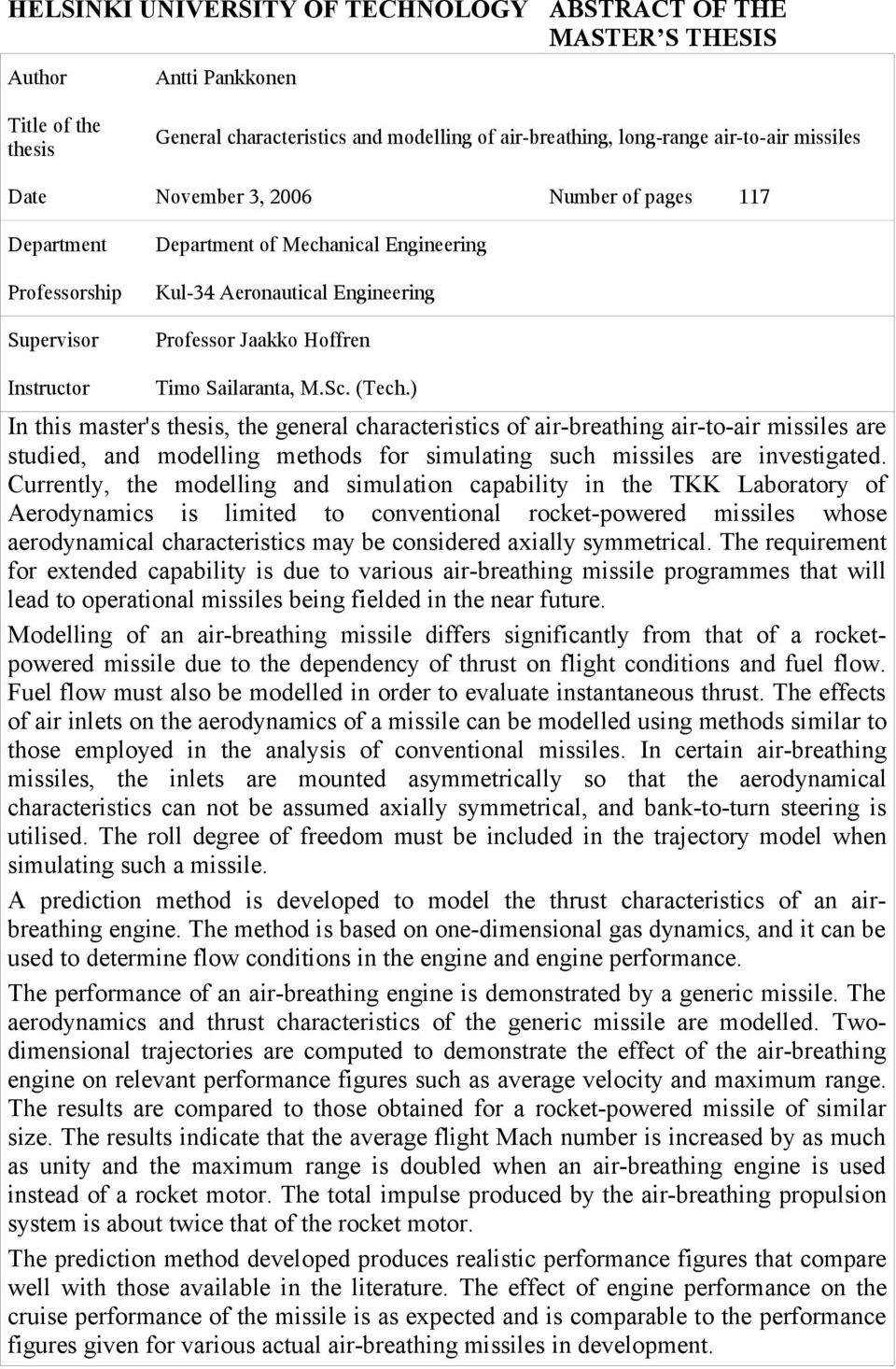

5 HELSINKI UNIVERSITY OF TECHNOLOGY ABSTRACT OF THE MASTER S THESIS Author Antti Pankkonen Title of the thesis General characteristics and modelling of air-breathing, long-range air-to-air missiles Date November 3, 006 Department Department of Mechanical Engineering Professorship Kul-34 Aeronautical Engineering Supervisor Professor Jaakko Hoffren Instructor Timo Sailaranta, M.Sc. (Tech.) Number of pages 117 In this master's thesis, the general characteristics of air-breathing air-to-air missiles are studied, and modelling methods for simulating such missiles are investigated. Currently, the modelling and simulation capability in the TKK Laboratory of Aerodynamics is limited to conventional rocket-powered missiles whose aerodynamical characteristics may be considered axially symmetrical. The requirement for extended capability is due to various air-breathing missile programmes that will lead to operational missiles being fielded in the near future. Modelling of an air-breathing missile differs significantly from that of a rocketpowered missile due to the dependency of thrust on flight conditions and fuel flow. Fuel flow must also be modelled in order to evaluate instantaneous thrust. The effects of air inlets on the aerodynamics of a missile can be modelled using methods similar to those employed in the analysis of conventional missiles. In certain air-breathing missiles, the inlets are mounted asymmetrically so that the aerodynamical characteristics can not be assumed axially symmetrical, and bank-to-turn steering is utilised. The roll degree of freedom must be included in the trajectory model when simulating such a missile. A prediction method is developed to model the thrust characteristics of an airbreathing engine. The method is based on one-dimensional gas dynamics, and it can be used to determine flow conditions in the engine and engine performance. The performance of an air-breathing engine is demonstrated by a generic missile. The aerodynamics and thrust characteristics of the generic missile are modelled. Twodimensional trajectories are computed to demonstrate the effect of the air-breathing engine on relevant performance figures such as average velocity and maximum range. The results are compared to those obtained for a rocket-powered missile of similar size. The results indicate that the average flight Mach number is increased by as much as unity and the maximum range is doubled when an air-breathing engine is used instead of a rocket motor. The total impulse produced by the air-breathing propulsion system is about twice that of the rocket motor. The prediction method developed produces realistic performance figures that compare well with those available in the literature. The effect of engine performance on the cruise performance of the missile is as expected and is comparable to the performance figures given for various actual air-breathing missiles in development.

6

7 Alkulause Tämä diplomityö on tehty Teknillisen korkeakoulun Aerodynamiikan laboratoriossa osana MATINE:n rahoittamaa tutkimusta Ilmaa hengittävien pitkän matkan ilmataisteluohjusten ominaisuudet ja mallinnus, joka toteutetaan Aerodynamiikan laboratoriossa ja Finflo Oy:ssä. Espoo, Antti Pankkonen 7

8

9 Sisältö Merkinnät Johdanto...13 Ohjusjärjestelmä Ohjusjärjestelmän suorituskyky Työntövoimajärjestelmä Ilmaa hengittävän moottorin ominaisuudet ja suoritusarvot Työntövoiman tuottaminen Ideaalisen ilmaa hengittävän moottorin suoritusarvot Ideaalisen moottorin virtaussuureiden väliset yhteydet Ideaalisen moottorin ominaisimpulssi Ideaalisen moottorin työntövoima Patoputkimoottori Patoputkimoottorin toimintaperiaate Nestemäistä polttoainetta käyttävä patoputkimoottori Kiinteää polttoainetta käyttävä patoputkimoottori Ducted rocket Suoritusarvojen vertailu Ilmaa hengittävän moottorin käyttö ilmataisteluohjuksessa Historiaa Ilmaa hengittävän moottorin etuja ja ongelmia Ilmaa hengittävän ohjuksen erityispiirteitä Ilmanotto Kaartamalla ohjaaminen Alkukiihdytys rakettimoottorilla Ohjuksen mallinnus ja simulointi Simulaation rakenne ja toiminta Eräitä lentoratamalleja Ohjusmalli Työntövoimajärjestelmän mallinnus Rakettimoottori Ilmaa hengittävä moottori Ilmaa hengittävän ohjuksen mallinnus ja simulointi Polttoainevirtauksen säätö Lentomekaaniset ominaisuudet Lentoratamalli Ilmaa hengittävän moottorin mallinnus Moottorin virtauksen jatkuvuusyhtälö Virtaus polttokammion läpi Ilmanoton toiminta Ilmanoton toimintatilat Ilmanoton hetkellinen toimintatila Ilmanoton kriittinen toimintapiste

10 6.3.4 Ilmanoton vastus Suuttimen virtaus Suoritusarvot Häviöt Alisoonisen diffuusorin painehäviö Polttokammion häviöt Suuttimen häviöt Asennetun moottorin suorituskyky Laskuproseduuri Laskentamenetelmän sovellutuksia Suoritusarvojen laskeminen polttoainevirtauksen funktiona Ilmanoton mitoittaminen Laskentamenetelmän testaus Laskentamenetelmän epävarmuuksia Geneerinen ohjusmalli Ohjuksen geometria ja mitoitus Moottorin suorituskyky Massakomponenttien arviointi Aerodynaamiset ominaisuudet Vastus Normaalivoima Lentoradan laskenta Laskumenetelmä Ilmaa hengittävän ohjuksen matkalento Rakettiohjuksen matkalento Yhteenveto tuloksista Numeeriset virtauslaskut Yhteenveto...10 Viitteet Liite A Yleisiä kaasudynamiikan yhtälöitä Liite B Ylisoonisen ilmanoton mitoitus Liite C Ilmanoton sisäänvirtausvastus

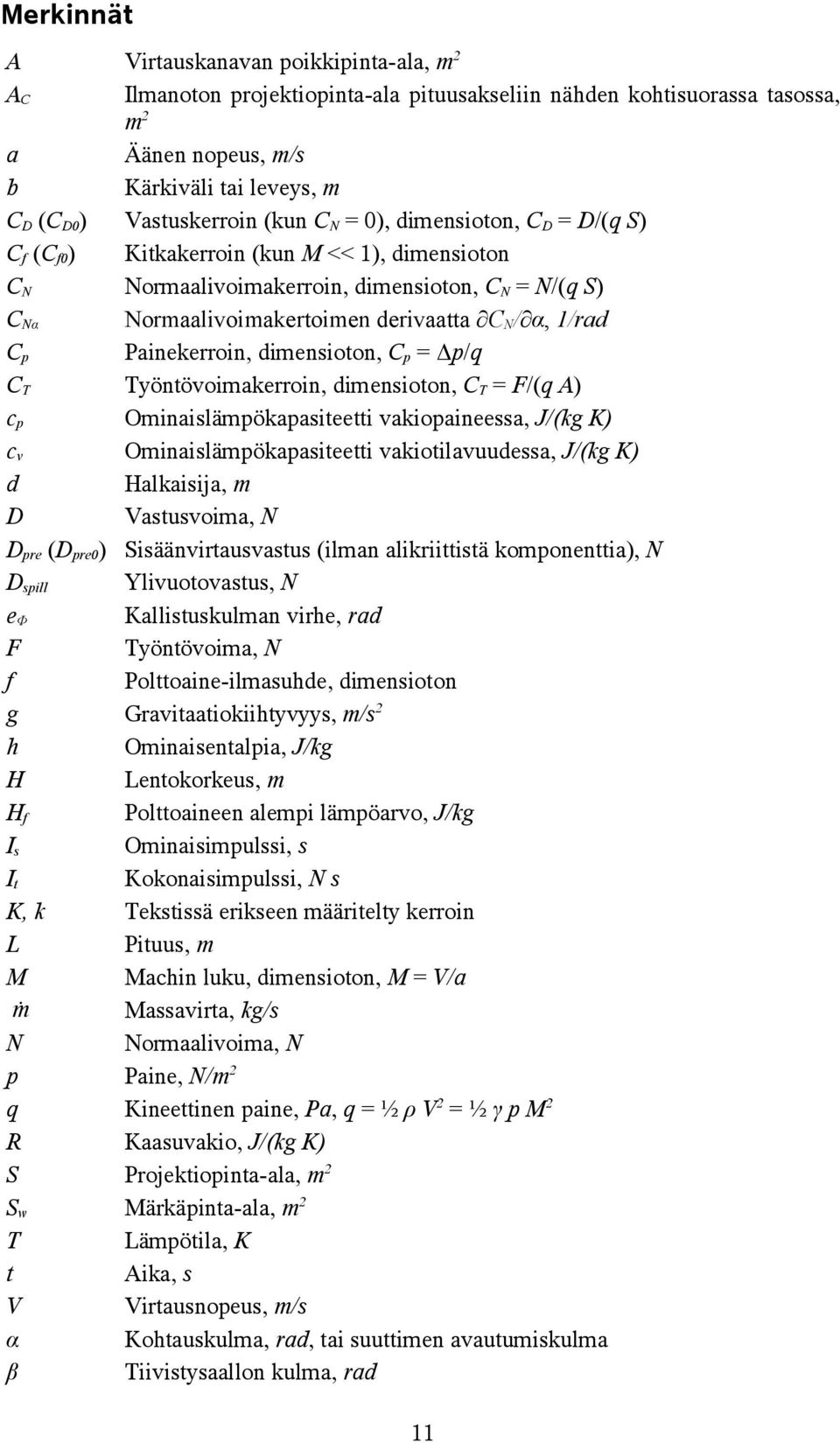

11 Merkinnät Virtauskanavan poikkipinta-ala, m Ilmanoton projektiopinta-ala pituusakseliin nähden kohtisuorassa tasossa, m a Äänen nopeus, m/s b Kärkiväli tai leveys, m CD (CD0) Vastuskerroin (kun CN 0), dimensioton, CD D/(q S) Cf (Cf0) Kitkakerroin (kun M << 1), dimensioton CN Normaalivoimakerroin, dimensioton, CN N/(q S) CNα Normaalivoimakertoimen derivaatta CN/ α, 1/rad Cp Painekerroin, dimensioton, Cp Δp/q CT Työntövoimakerroin, dimensioton, CT F/(q A) cp Ominaislämpökapasiteetti vakiopaineessa, J/(kg K) cv Ominaislämpökapasiteetti vakiotilavuudessa, J/(kg K) d Halkaisija, m D Vastusvoima, N Dpre (Dpre0) Sisäänvirtausvastus (ilman alikriittistä komponenttia), N Dspill Ylivuotovastus, N eφ Kallistuskulman virhe, rad F Työntövoima, N f Polttoaine-ilmasuhde, dimensioton g Gravitaatiokiihtyvyys, m/s h Ominaisentalpia, J/kg H Lentokorkeus, m Hf Polttoaineen alempi lämpöarvo, J/kg Is Ominaisimpulssi, s It Kokonaisimpulssi, N s K, k Tekstissä erikseen määritelty kerroin L Pituus, m M Machin luku, dimensioton, M V/a m Massavirta, kg/s N Normaalivoima, N p Paine, N/m q Kineettinen paine, Pa, q ½ ρ V ½ γ p M R Kaasuvakio, J/(kg K) S Projektiopinta-ala, m Sw Märkäpinta-ala, m T Lämpötila, K t Aika, s V Virtausnopeus, m/s α Kohtauskulma, rad, tai suuttimen avautumiskulma β Tiivistysaallon kulma, rad A AC 11

12 γ η θ λ ρ σ φ Ominaislämpösuhde cp/cv, dimensioton, tai lentoradan nousukulma, rad Hyötysuhde, dimensioton Virtauskulma tai pituuskallistuskulma, rad Pinta-alasuhde A/A4 tai tekstissä erikseen määritelty kerroin, dimensioton Tiheys, kg/m3 Nokan kärkikulman puolikas, rad tai aste Nopeuskerroin, dimensioton Alaindeksit a base body cr f g inlet nose ref t tail Vapaa virtaus Virtaus ilmanoton edessä Ilmanottokanavan kurkku Polttokammion sisäänvirtaus Polttokammio (ei käytetä tässä työssä) Polttokammion ulosvirtaus Suuttimen kurkku Suuttimen ulosvirtaus Ilma Perä Runko Suureen arvo ilmanoton toimiessa kriittisenä Polttoaine Palokaasu Ilmanotto Nokka Referenssisuure Kokonaissuure Pyrstö Kuvassa esitettyihin poikkileikkauksiin viitataan alaindekseillä 0-6. Kuvaan on merkitty myös ilmanoton projektiopinta-ala AC. 1

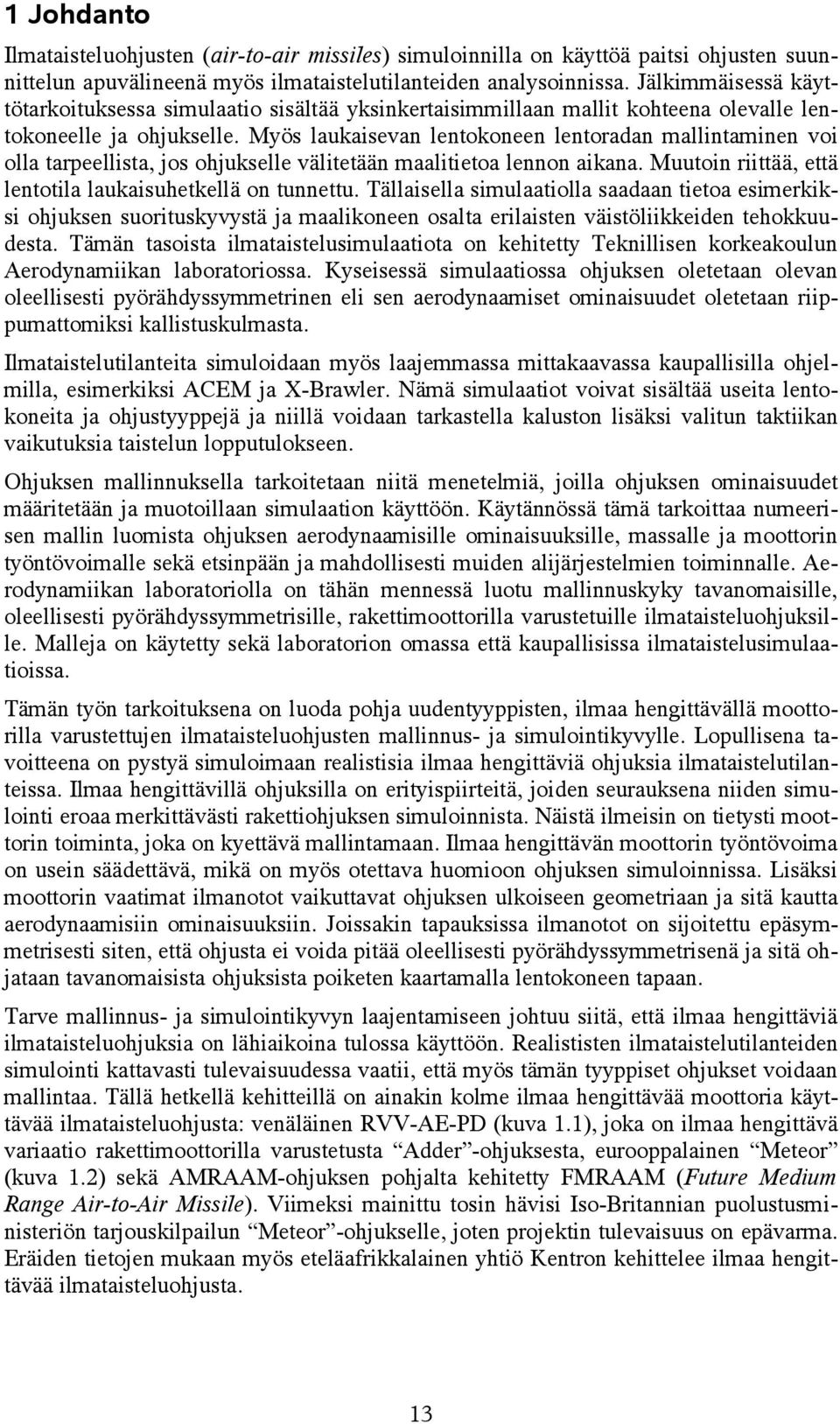

13 1 Johdanto Ilmataisteluohjusten (air-to-air missiles) simuloinnilla on käyttöä paitsi ohjusten suunnittelun apuvälineenä myös ilmataistelutilanteiden analysoinnissa. Jälkimmäisessä käyttötarkoituksessa simulaatio sisältää yksinkertaisimmillaan mallit kohteena olevalle lentokoneelle ja ohjukselle. Myös laukaisevan lentokoneen lentoradan mallintaminen voi olla tarpeellista, jos ohjukselle välitetään maalitietoa lennon aikana. Muutoin riittää, että lentotila laukaisuhetkellä on tunnettu. Tällaisella simulaatiolla saadaan tietoa esimerkiksi ohjuksen suorituskyvystä ja maalikoneen osalta erilaisten väistöliikkeiden tehokkuudesta. Tämän tasoista ilmataistelusimulaatiota on kehitetty Teknillisen korkeakoulun Aerodynamiikan laboratoriossa. Kyseisessä simulaatiossa ohjuksen oletetaan olevan oleellisesti pyörähdyssymmetrinen eli sen aerodynaamiset ominaisuudet oletetaan riippumattomiksi kallistuskulmasta. Ilmataistelutilanteita simuloidaan myös laajemmassa mittakaavassa kaupallisilla ohjelmilla, esimerkiksi ACEM ja X-Brawler. Nämä simulaatiot voivat sisältää useita lentokoneita ja ohjustyyppejä ja niillä voidaan tarkastella kaluston lisäksi valitun taktiikan vaikutuksia taistelun lopputulokseen. Ohjuksen mallinnuksella tarkoitetaan niitä menetelmiä, joilla ohjuksen ominaisuudet määritetään ja muotoillaan simulaation käyttöön. Käytännössä tämä tarkoittaa numeerisen mallin luomista ohjuksen aerodynaamisille ominaisuuksille, massalle ja moottorin työntövoimalle sekä etsinpään ja mahdollisesti muiden alijärjestelmien toiminnalle. Aerodynamiikan laboratoriolla on tähän mennessä luotu mallinnuskyky tavanomaisille, oleellisesti pyörähdyssymmetrisille, rakettimoottorilla varustetuille ilmataisteluohjuksille. Malleja on käytetty sekä laboratorion omassa että kaupallisissa ilmataistelusimulaatioissa. Tämän työn tarkoituksena on luoda pohja uudentyyppisten, ilmaa hengittävällä moottorilla varustettujen ilmataisteluohjusten mallinnus- ja simulointikyvylle. Lopullisena tavoitteena on pystyä simuloimaan realistisia ilmaa hengittäviä ohjuksia ilmataistelutilanteissa. Ilmaa hengittävillä ohjuksilla on erityispiirteitä, joiden seurauksena niiden simulointi eroaa merkittävästi rakettiohjuksen simuloinnista. Näistä ilmeisin on tietysti moottorin toiminta, joka on kyettävä mallintamaan. Ilmaa hengittävän moottorin työntövoima on usein säädettävä, mikä on myös otettava huomioon ohjuksen simuloinnissa. Lisäksi moottorin vaatimat ilmanotot vaikuttavat ohjuksen ulkoiseen geometriaan ja sitä kautta aerodynaamisiin ominaisuuksiin. Joissakin tapauksissa ilmanotot on sijoitettu epäsymmetrisesti siten, että ohjusta ei voida pitää oleellisesti pyörähdyssymmetrisenä ja sitä ohjataan tavanomaisista ohjuksista poiketen kaartamalla lentokoneen tapaan. Tarve mallinnus- ja simulointikyvyn laajentamiseen johtuu siitä, että ilmaa hengittäviä ilmataisteluohjuksia on lähiaikoina tulossa käyttöön. Realististen ilmataistelutilanteiden simulointi kattavasti tulevaisuudessa vaatii, että myös tämän tyyppiset ohjukset voidaan mallintaa. Tällä hetkellä kehitteillä on ainakin kolme ilmaa hengittävää moottoria käyttävää ilmataisteluohjusta: venäläinen RVV-AE-PD (kuva 1.1), joka on ilmaa hengittävä variaatio rakettimoottorilla varustetusta Adder -ohjuksesta, eurooppalainen Meteor (kuva 1.) sekä AMRAAM-ohjuksen pohjalta kehitetty FMRAAM (Future Medium Range Air-to-Air Missile). Viimeksi mainittu tosin hävisi Iso-Britannian puolustusministeriön tarjouskilpailun Meteor -ohjukselle, joten projektin tulevaisuus on epävarma. Eräiden tietojen mukaan myös eteläafrikkalainen yhtiö Kentron kehittelee ilmaa hengittävää ilmataisteluohjusta. 13

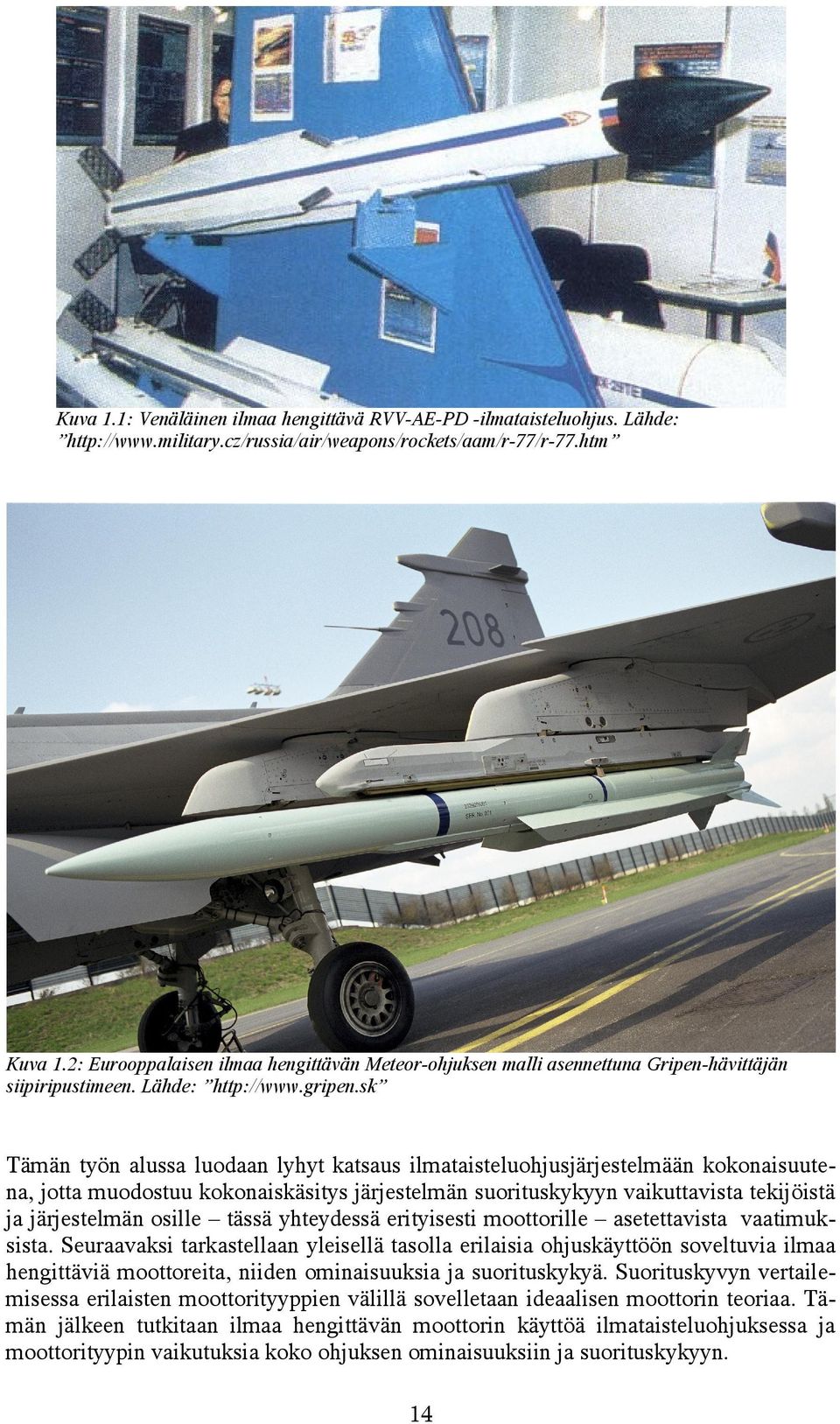

14 Kuva 1.1: Venäläinen ilmaa hengittävä RVV-AE-PD -ilmataisteluohjus. Lähde: Kuva 1.: Eurooppalaisen ilmaa hengittävän Meteor-ohjuksen malli asennettuna Gripen-hävittäjän siipiripustimeen. Lähde: Tämän työn alussa luodaan lyhyt katsaus ilmataisteluohjusjärjestelmään kokonaisuutena, jotta muodostuu kokonaiskäsitys järjestelmän suorituskykyyn vaikuttavista tekijöistä ja järjestelmän osille tässä yhteydessä erityisesti moottorille asetettavista vaatimuksista. Seuraavaksi tarkastellaan yleisellä tasolla erilaisia ohjuskäyttöön soveltuvia ilmaa hengittäviä moottoreita, niiden ominaisuuksia ja suorituskykyä. Suorituskyvyn vertailemisessa erilaisten moottorityyppien välillä sovelletaan ideaalisen moottorin teoriaa. Tämän jälkeen tutkitaan ilmaa hengittävän moottorin käyttöä ilmataisteluohjuksessa ja moottorityypin vaikutuksia koko ohjuksen ominaisuuksiin ja suorituskykyyn. 14

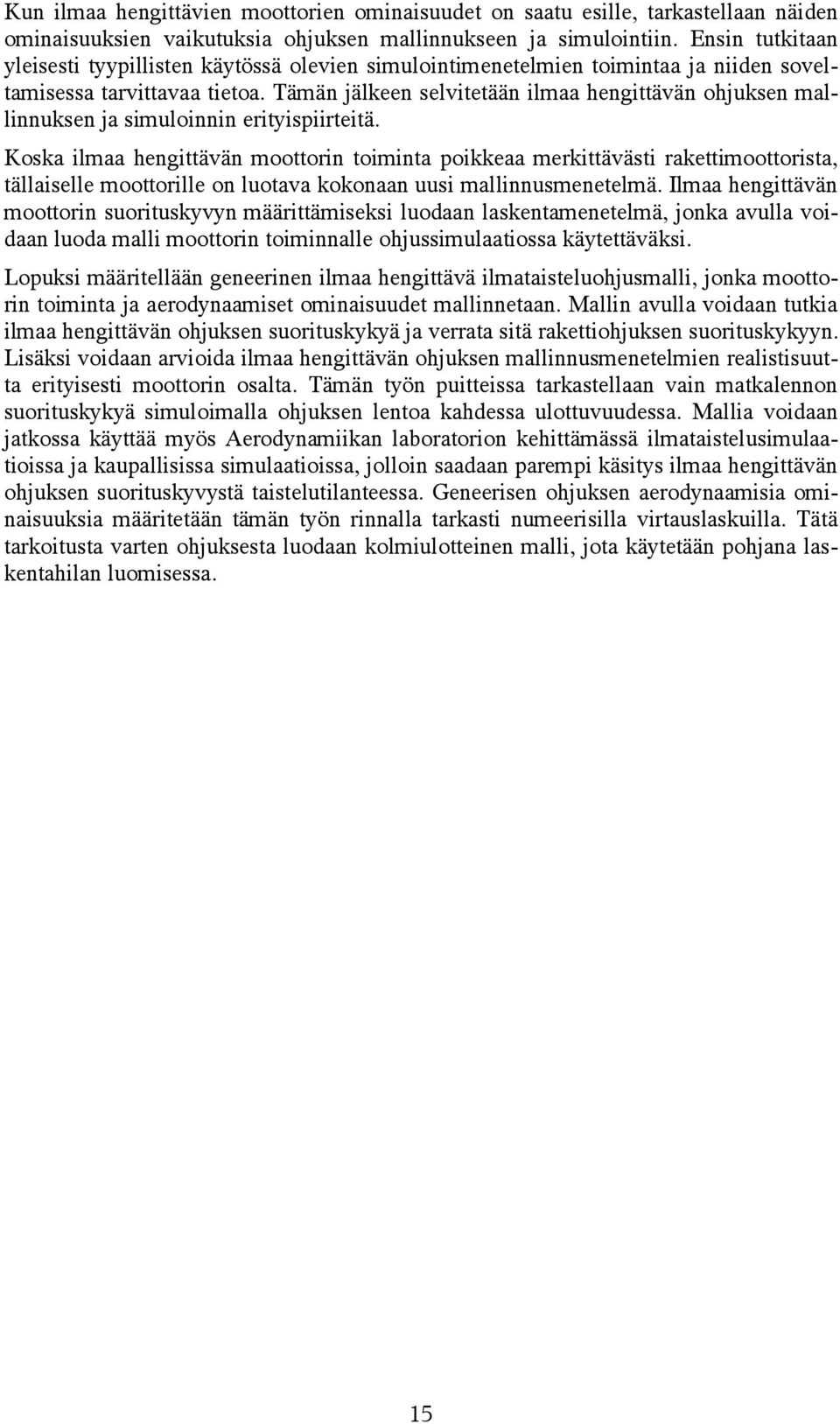

15 Kun ilmaa hengittävien moottorien ominaisuudet on saatu esille, tarkastellaan näiden ominaisuuksien vaikutuksia ohjuksen mallinnukseen ja simulointiin. Ensin tutkitaan yleisesti tyypillisten käytössä olevien simulointimenetelmien toimintaa ja niiden soveltamisessa tarvittavaa tietoa. Tämän jälkeen selvitetään ilmaa hengittävän ohjuksen mallinnuksen ja simuloinnin erityispiirteitä. Koska ilmaa hengittävän moottorin toiminta poikkeaa merkittävästi rakettimoottorista, tällaiselle moottorille on luotava kokonaan uusi mallinnusmenetelmä. Ilmaa hengittävän moottorin suorituskyvyn määrittämiseksi luodaan laskentamenetelmä, jonka avulla voidaan luoda malli moottorin toiminnalle ohjussimulaatiossa käytettäväksi. Lopuksi määritellään geneerinen ilmaa hengittävä ilmataisteluohjusmalli, jonka moottorin toiminta ja aerodynaamiset ominaisuudet mallinnetaan. Mallin avulla voidaan tutkia ilmaa hengittävän ohjuksen suorituskykyä ja verrata sitä rakettiohjuksen suorituskykyyn. Lisäksi voidaan arvioida ilmaa hengittävän ohjuksen mallinnusmenetelmien realistisuutta erityisesti moottorin osalta. Tämän työn puitteissa tarkastellaan vain matkalennon suorituskykyä simuloimalla ohjuksen lentoa kahdessa ulottuvuudessa. Mallia voidaan jatkossa käyttää myös Aerodynamiikan laboratorion kehittämässä ilmataistelusimulaatioissa ja kaupallisissa simulaatioissa, jolloin saadaan parempi käsitys ilmaa hengittävän ohjuksen suorituskyvystä taistelutilanteessa. Geneerisen ohjuksen aerodynaamisia ominaisuuksia määritetään tämän työn rinnalla tarkasti numeerisilla virtauslaskuilla. Tätä tarkoitusta varten ohjuksesta luodaan kolmiulotteinen malli, jota käytetään pohjana laskentahilan luomisessa. 15
