TYYTI-järjestelmällä tehtävä hyväksyntähakemus N3-luokan ajoneuvolle

Transkriptio

1 KANSALLISEN TYYPPIHYVÄKSYNTÄHAKEMUKSEN IKKUNANKUVAT 1(44) TYYTI hyväksyntähakemus N3 TYYTI-järjestelmällä tehtävä hyväksyntähakemus N3-luokan ajoneuvolle Yleistä TYYTI-järjestelmästä TYYTI-järjestelmän vakiopainikkeita TYYTI hyväksyntähakemus N3 TYYTI on osa Ajoneuvoliikenteen tietojärjestelmää (ATJ). TYYTI järjestelmän avulla valmistajat ja valmistajien edustajat hakevat tyyppihyväksyntää eri hyväksyntänumero-variantti-versio yhdistelmille. Tyyppihyväksyntähakemuksen tekemiseen tarkoitettua TYYTI järjestelmää voi käyttää vain jos tietyt tekniset vaatimukset täyttyvät. Nämä vaatimukset käyvät ilmi dokumentista ATJ:n ja LTJ:n tekniset vaatimukset. Ongelmatilanteissa otetaan yhteys ATJ järjestelmätukeen numeroon (pvm/mpm). ATJ järjestelmätuki palvelee arkisin ja lauantaisin klo Muuna aikana palvelussa otetaan vastaan ilmoituksia, jotka välitetään eteenpäin. Järjestelmätuki palvelee myös osoitteessa Pitämällä osoitinta kentän otsikon päällä, saa näkyviin kenttäkohtaisen ohjeen (ns. tooltip). Jos järjestelmä ilmoittaa sivulla olevasta virheestä, muuttuu virheellisen tiedon sisältävä kenttä punaiseksi ja kentän kenttäkohtainen ohje kertoo tarkemman virhemäärityksen. Kansallisen tyyppihyväksyntähakemuksen tekemisen yhteydessä on hyvä muistaa muutamia asioita. Jokaisella ikkunalla: Jokaisen ikkunan vasemmassa yläkulmassa on Ohje teksti ( ). Tämän kautta saa tarvittaessa näkyviin kullekin ikkunalle kirjoitetun ohjeen. Jokaisen ikkunan vasemmassa yläkulmassa on nuoli näppäin ( ). Tätä näppäintä painamalla pääsee aina palaamaan edelliselle ikkunalle. Vasemmassa yläkulmassa on myös kysymysmerkki näppäin ( ).Tästä avautuu uudelle ikkunalle kyseistä ikkunaa koskeva ohjesivu. Sivulla on yksityiskohtaista tietoa koskien ikkunan eri täyttökenttiä. Ylälaidan ATJ linkin ( ) kautta käyttäjä pääsee siirtymään muihin ATJ - järjestelmiin, joihin hänellä on käyttöoikeudet. Vain joillakin ikkunoilla: ATJ:n kirjautumisikkunalla on Kirjaudu painike ( ). Tämä painike kirjaa käyttäjän järjestelmään. ATJ aloitusikkunalla näkyy Salasanan vaihto linkki ( ).Tämän linkin kautta käyttäjä voi vaihtaa salasanan, mikäli sen haluaa tehdä. Se onnistuu painamalla tätä linkkiä. Avautuvassa ikkunassa käyttäjän täytyy syöttää vanha salasana ja haluttu uusi salasana sekä vahvistaa uusi salasana. ATJ aloitusikkunalla näkyy Siirry painike ( ). Tämä painike vie käyttäjän hänen valitsemaansa järjestelmään ja ympäristöön. Kaikki *-tunnuksella merkityt kentät ovat pakollisia. Näihin kenttiin täytyy aina syöttää tieto, niitä ei voi jättää tyhjäksi.

2 Järjestelmässä liikkuminen Ikkunoiden tunnistaminen 2 Ikkunoilla on ns. alasvetovalikoita ( ). Näihin kenttiin ei voi kirjoittaa vapaata tekstiä, vaan vaihtoehdot löytyvät avautuvasta valikosta. Jos valikossa ei ole oikeaa vaihtoehtoa, on otettava yhteys ATJ järjestelmätukeen numeroon Ikkunoilla on ylläpitoikkunanäppäimiä (ns. piste näppäimiä) ( ). Nämä näppäimet vievät käyttäjän ylläpitoikkunoille, jossa valinnat tehdään. Näiltä ylläpitoikkunoilta käyttäjän tulee palata aina sille ikkunalle, josta lähti liikkeelle. Ikkunoiden alalaidassa on Tallenna painike ( ), jota painamalla voi tallentaa tekemänsä muutokset. Joillakin ikkunoilla on Poista painike ( ). Tällä painikkeella käyttäjä voi poistaa lisäämiään rivejä. Ikkunoiden alalaidassa on Hylkää muutokset painikkeita ( ). Tällä painikkeella käyttäjä voi poistaa kaikki kyseiseen ikkunaan tekemänsä muutokset, mikäli niitä ei ole vielä tallennettu. Ohjelmassa liikkuminen onnistuu monella eri tavalla. Navigointi ikkunassa näkyvät kaikki ikkunat, joille voi siirtyä. Ikkunan alareunassa on aina näkyvillä Navigointi otsikko ( ), joka vie käyttäjän takaisin navigointi ikkunaan. edelliselle ikkunalle pääsee kätevästi nuoli näppäimellä ( ). Ikkunan yläreunassa näkyy polku, jonka käyttäjä on kulkenut. Tämän polun eri osia painamalla pääsee palaamaan kyseiseen kohtaan. Ikkunan alalaidassa näkyy linkkitekstejä ( ), jotka vievät käyttäjän eteen- ja taaksepäin tai navigointi ikkunalle. Jos syöttämiään tietoja ei tallenna painamalla Tallenna näppäintä, vaan siirtyy syöttämisen jälkeen suoraan eteenpäin painamalla seuraavalle ikkunalle vievää otsikkoa, häviävät syötetyt tiedot. Tämän takia ne täytyy käydä syöttämässä uudelleen, ja tallentaa syötön jälkeen. Jokaisella ikkunalla on oma numeronsa. Numero löytyy ikkunoiden oikeasta yläkulmasta. Ne ovat muotoa TYYTI000. Jos haluat lisätietoja tai apua jonkun ikkunan kanssa, sinulta tullaan kysymään kyseisen ikkunan numero.

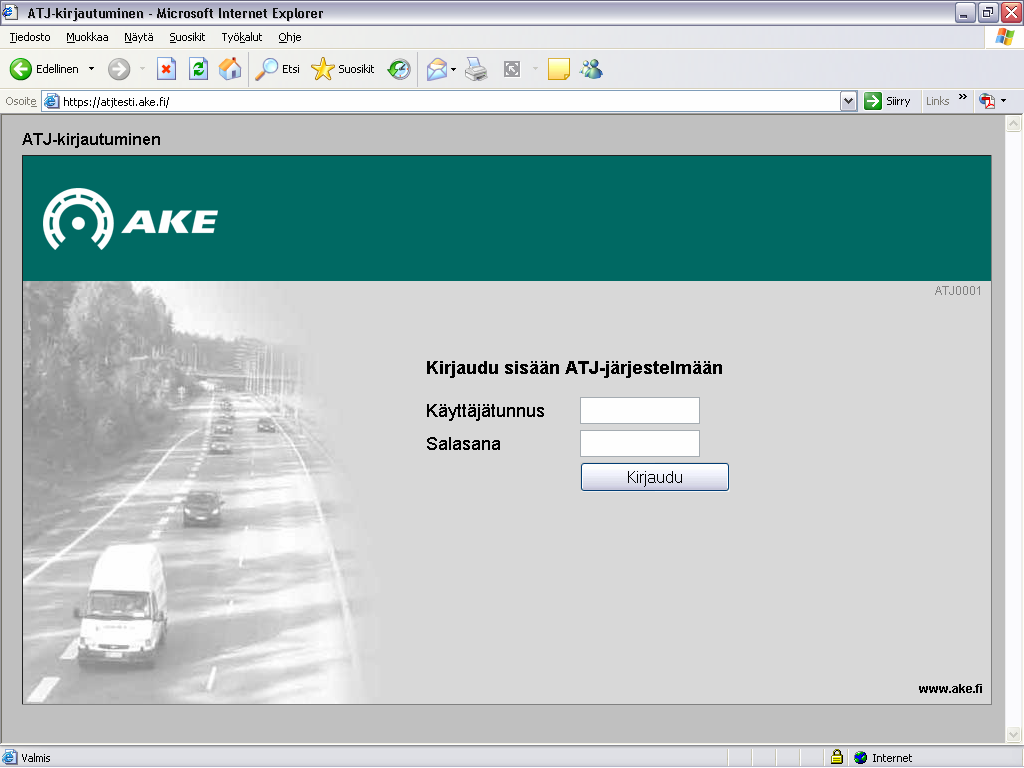

3 3 Sisäänkirjautuminen ja ohjelman avaus 1. Avaa internetselain ja kirjoita osoiteriville ATJ:n osoite ( 2. Kirjoita avautuvaan ikkunaan oma käyttäjätunnuksesi (1) ja salasanasi (2). Tunnukset syötettyäsi paina Kirjaudu (3). Kiinnitä kirjautumisen yhteydessä huomiota tunnusten ja salasanojen kirjoitusasuun. Pienet kirjaimet tulee kirjoittaa pienaakkosin ja isot kirjaimet suuraakkosin. Ole myös tarkkana O-kirjaimen ja numeron 0 kanssa. Mikäli yrität kirjautua järjestelmään väärän tunnuksen tai salasanan avulla, voit yrittää kirjautumista uudelleen ainoastaan kaksi kertaa. Kolmannen yrityksen jälkeen järjestelmä sulkee käyttäjätunnuksesi turvallisuussyistä kolmeksi minuutiksi. Tämän jälkeen voi sisäänkirjautumista yrittää uudelleen. Kuva 01 Ikkuna ATJ0001

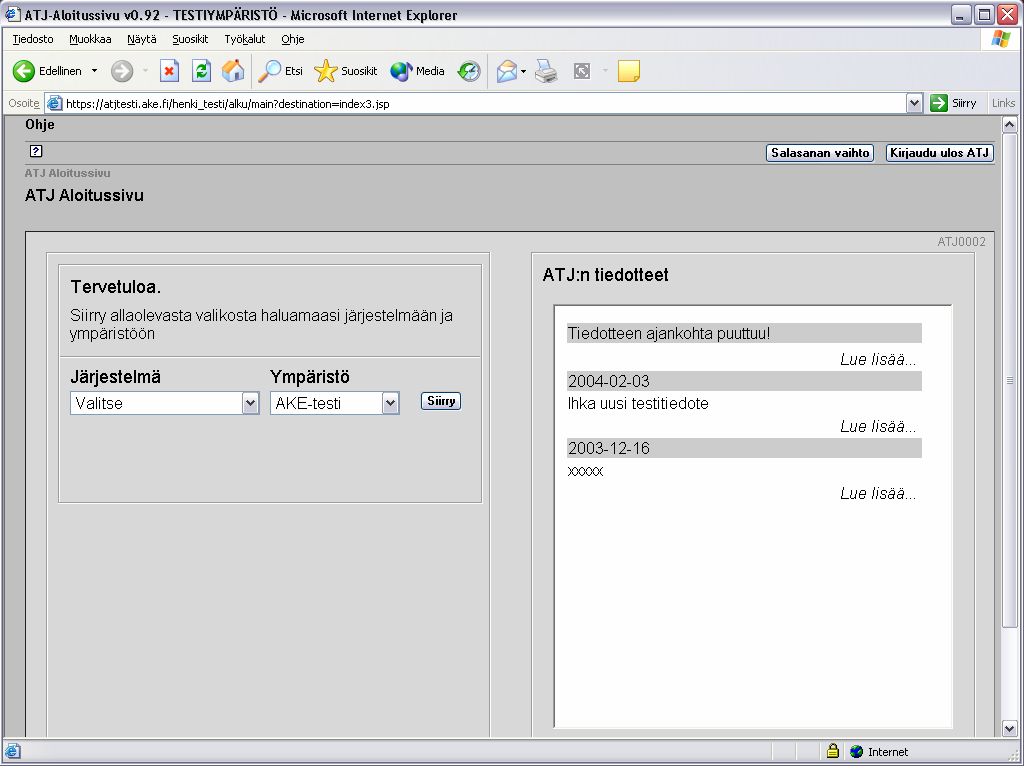

4 4 3. Valitse avautuvan ikkunan alasvetovalikoista TYYTI (1), ja haluamasi ympäristö (2). Paina Siirry (3). Ikkunan oikea puoli on varattu ATJ:n tiedotteille. Kohdassa tiedotetaan esimerkiksi mahdollisista järjestelmän käyttökatkoista ja versiopäivityksistä. Jos alasvetovalikoissa ei ole valittavissa oikeaa järjestelmää tai ympäristöä, ota yhteys yrityksesi käyttöoikeusyhteyshenkilöön. Kuva 02 Ikkuna ATJ0002

5 N3-hyväksyntähakemuksen tekeminen 5 1. Olet nyt TYYTIn päävalikossa. Tästä ikkunasta pääsee eteenpäin painamalla Uusi hakemus. Kuva 03 Ikkuna TYYTI001

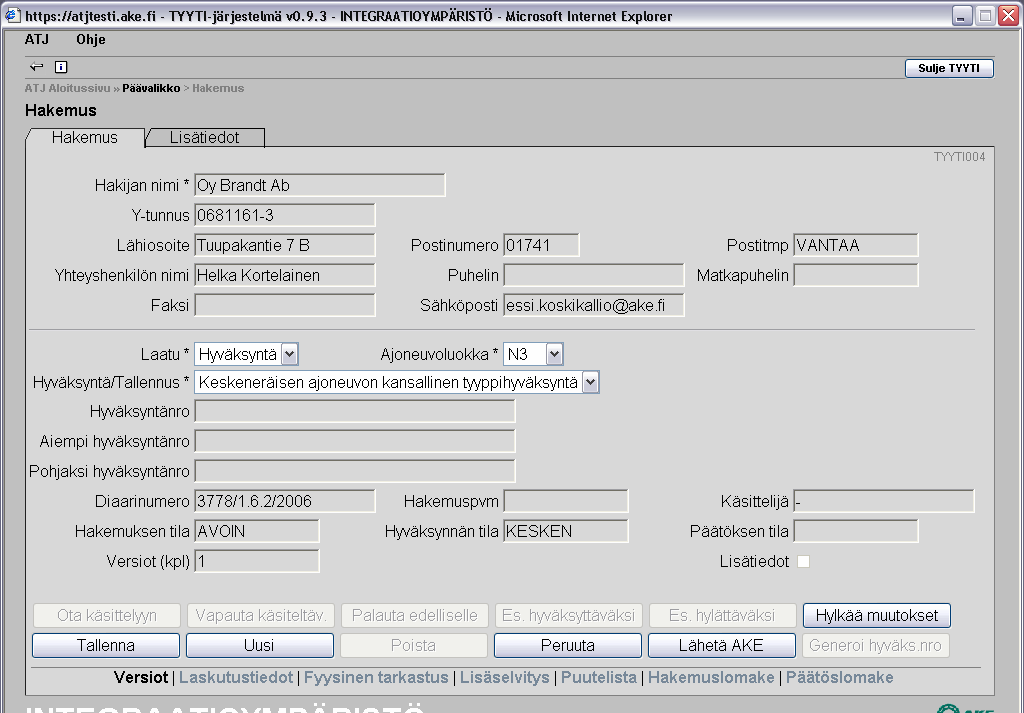

6 6 2. Hakemus ikkuna avautuu. Tarkista, että hakijan tiedot ovat oikein. Mikäli löydät päivitettävää, ota yhteys ATJ järjestelmätukeen numeroon Avaa Laatu-kentän alasvetovalikko, ja valitse kenttään Hyväksyntä (1). Avaa Ajoneuvoluokka-kentän alasvetovalikko, ja valitse kenttään N3-Kuorma-auto (2). Valitse vielä Hyväksyntä/Tallennus-kenttään sopiva vaihtoehto (3). Paina Tallenna (4). Kun järjestelmä on tallentanut tiedot, voit painaa Versiot (5). Kuva 04 Ikkuna TYYTI004

7 7 Tässä Hakemus ikkunan Lisätiedot välilehti. Ikkunalle kirjoitetaan hakemukseen liittyviä lisätietoja, joita ei saa syötettyä versiotietojen yhteyteen. Esimerkiksi laajennushakemuksessa laajennuksen syyt tai kerrotaan versio, jonka tiedoista löytyy hakemuksen alla olevien versioiden yhteiset liitteet. Jos hakemus palautetaan asiakkaalle uudelleen täytettäväksi, kirjataan Lisätieto-kenttään hakemuksessa olleet puutteelliset kohdat. Kuva 05 Ikkuna TYYTI005

8 3. Versiot ikkuna aukeaa. Paina alareunassa olevaa [UUSI]Versio. 8 Kuva 06 Ikkuna TYYTI Tässä Navigointi ikkuna. Tästä ikkunasta pääsee jatkossa liikkumaan tallennuksen eri vaiheisiin valitsemalla haluamansa otsikon. Hyväksyntähakemuksen syöttäminen on kuitenkin aloitettava painamalla Perustiedot. Kuva 07 Ikkuna TYYTI021

9 9 5. Täytä tarvittavat tiedot. Tietojen syöttämisen jälkeen ne on tallennettava painamalla Tallenna (1). Ikkunalla näkyy myös seitsemän ylläpitoikkunanäppäintä. Näiden takaa voi käydä syöttämässä useita vaihtoehtoisia tietoja ko. kohtiin. Kuvat näistä ylläpitoikkunoista löytyvät tämän asiakirjan kuvista Siirry seuraavalle ikkunalle painamalla Rakenneominaisuudet (2). Kuva 08 Ikkuna TYYTI Täytä tiedot ja paina Tallenna (1). Seuraavalle ikkunalle siirrytään painamalla Mitat (2). Kuva 09 Ikkuna TYYTI032

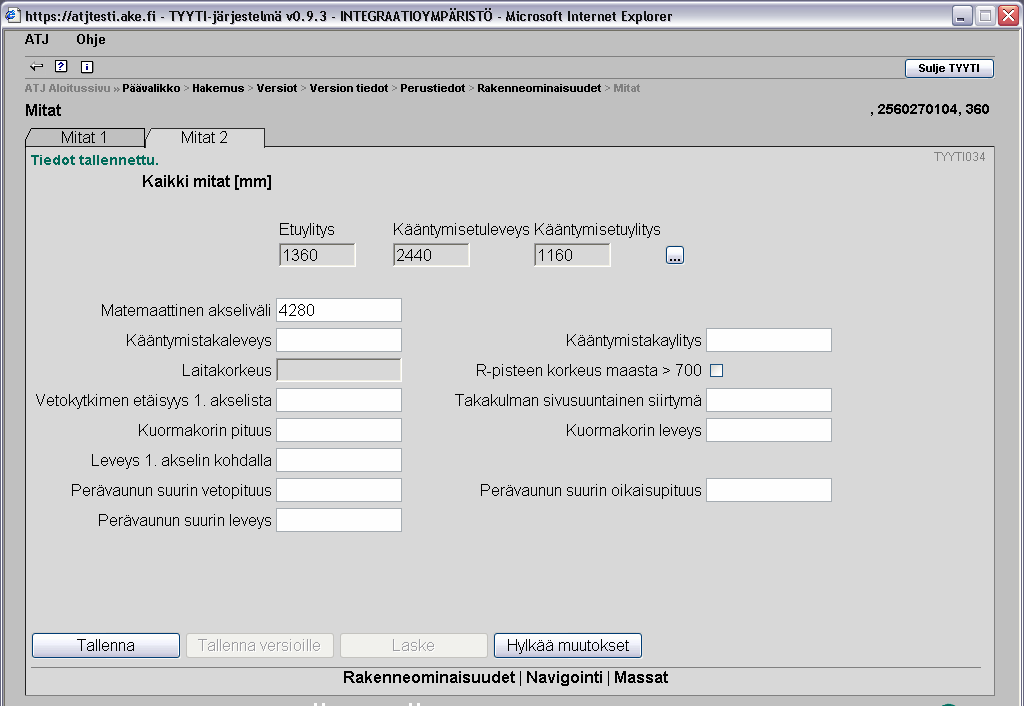

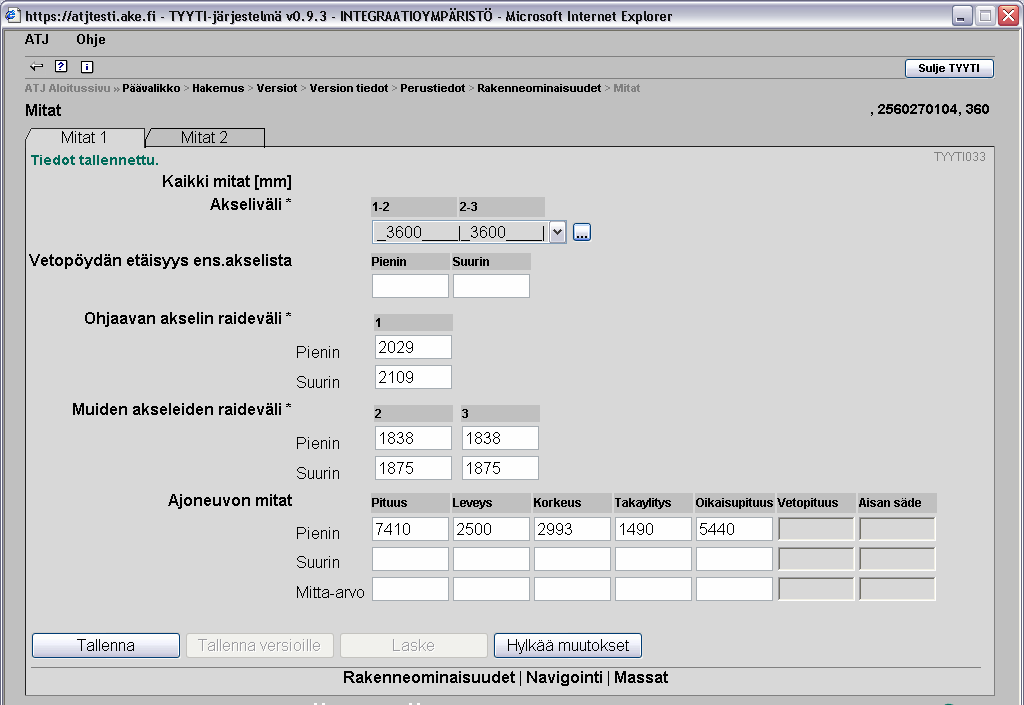

10 10 7. Mittatiedot jakautuvat kahdelle välilehdelle. Täytä ensin tiedot Mitat 1- välilehdelle ja paina Tallenna (1). Ikkunalla on ylläpitoikkunanäppäin. Tämän näppäimen takaa voi syöttää useita tietoja Akseliväli-kenttään, jos kyseessä on keskeneräisen ajoneuvon tyyppihyväksyntä. Kuva tästä ylläpitoikkunasta löytyy tämän asiakirjan kuvista Siirry välilehdelle Mitat 2 (2). Kuva 10 Ikkuna TYYTI033

11 11 8. Syötä tiedot ja paina Tallenna (1). Ikkunalla on ylläpitoikkunanäppäin. Tämän näppäimen takaa pääsee syöttämään vaihtoehtoisia arvoja Etuylitys-, Kääntymisetuleveys- ja Kääntymisetuylitys -tiedoille. Kuvat tästä ylläpitoikkunasta löytyy tämän asiakirjan kuvista Siirry seuraavalle ikkunalle painamalla Massat (2). Kuva 11 Ikkuna TYYTI Massatiedot jakautuvat kahdelle välilehdelle. Täytä ensin tiedot Massat 1- välilehdelle ja paina Tallenna (1). Ikkunalla on kaksi ylläpitoikkunanäppäintä. Näiden takaa voi käydä syöttämässä useampia vaihtoehtoja ko. kohtiin. Kuvat näistä ylläpitoikkunoista löytyvät tämän asiakirjan kuvista Siirry Massat 2 välilehdelle (2). Kuva 12 Ikkuna TYYTI037

12 Täytä tiedot Massat 2 välilehdelle, ja paina Tallenna (1). Ikkunalla on ylläpitoikkunanäppäin. Tämän näppäimen takaa voi muuttaa tiedon Vetopöytämassa kenttään. Kuva tästä ylläpitoikkunasta löytyy tämän asiakirjan kuvista Siirry seuraavalle ikkunalle painamalla Moottori (2). Kuva 13 Ikkuna TYYTI Moottoritiedot jakautuvat kahdelle välilehdelle. Täytä ensin tiedot Moottori 1- välilehdelle ja paina Tallenna (1). Siirry Moottori 2 välilehdelle (2). Kuva 14 Ikkuna TYYTI043

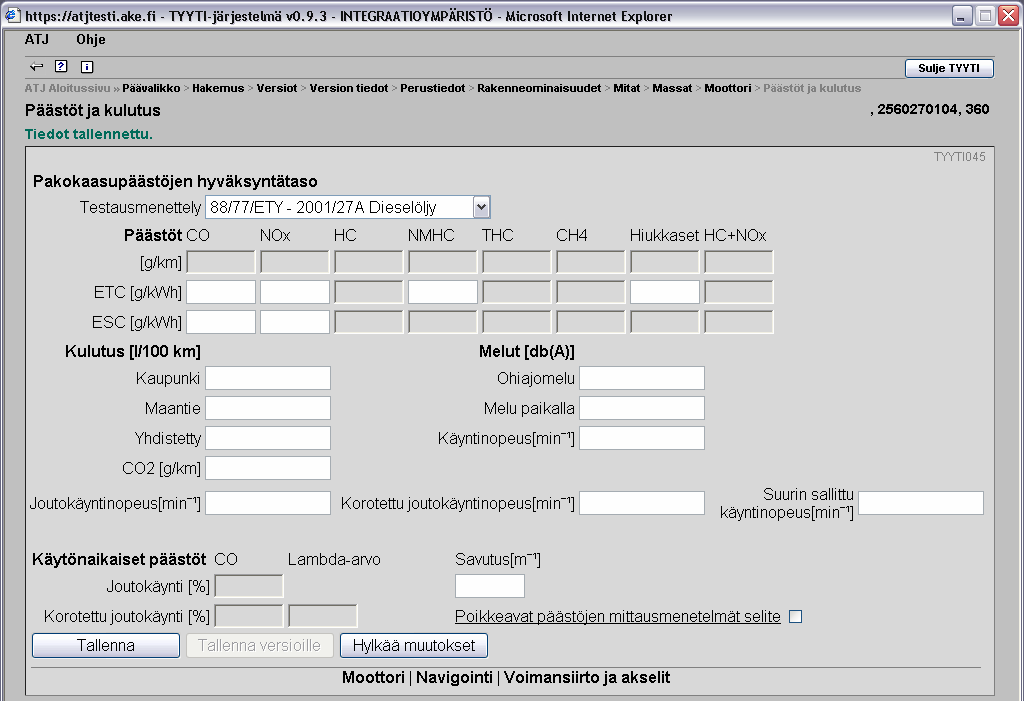

13 Täytä tiedot Moottori 2-välilehdelle, ja paina Tallenna (1). Tarvittaessa voit syöttää lisätietoja pakokaasujen puhdistusjärjestelmästä Muun järjestelmän kuvaus kenttään, kun valitset ensin koodiarvon Muu, mikä Siirry seuraavalle ikkunalle painamalla Päästöt ja kulutus (2). Kuva 15 Ikkuna TYYTI Syötä tiedot ja paina Tallenna (1). Vasta valittuasi Testausmenettely-kenttään haluamasi tiedon, voit syöttää päästötietoja niihin kenttiin, jotka muuttuvat aktiivisiksi. Siirry eteenpäin painamalla Voimansiirto ja akselit (2). Kuva 16 Ikkuna TYYTI045

14 Kirjoita tiedot ja paina Tallenna (1). Kenttiin voi syöttää suoraan yhden tiedon. Ikkunalta löytyy kaksi ylläpitoikkunanäppäintä. Näiden takaa voi käydä syöttämässä useampia tietoja ko. kohtiin. Kuvat näistä ylläpitoikkunoista löytyvät tämän asiakirjan kuvista Siirry eteenpäin painamalla Pyöräntuenta ja ohjaus (2). Kuva 17 Ikkuna TYYTI046

15 Tiedot jakautuvat kahdelle välilehdelle. Kirjoita tiedot ja paina Tallenna (1). Kenttiin voi syöttää suoraan yhden tiedon. Ikkunalla on kaksi ylläpitoikkunanäppäintä. Näiden takaa voi käydä syöttämässä useampia tietoja ko. kohtiin. Kuvat näistä ylläpitoikkunoista löytyvät tämän asiakirjan kuvista Etene toiselle välilehdelle painamalla Ohjaus (2). Kuva 18 Ikkuna TYYTI Kirjoita tiedot, ja tallenna ne painamalla Tallenna (1). Siirry eteenpäin painamalla Jarrut (2). Kuva 19 Ikkuna TYYTI050

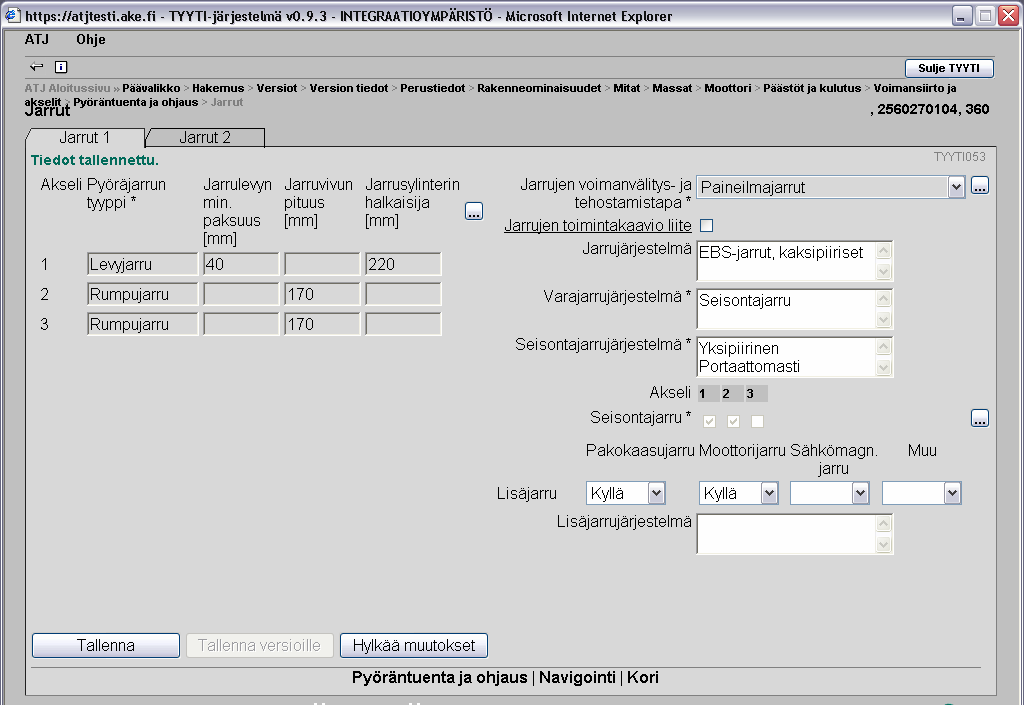

16 Jarrutiedot jakautuvat kahdelle välilehdelle. Syötä tiedot ensimmäiselle välilehdelle ja paina Tallenna (1). Kenttiin voi syöttää suoraan yhden tiedon. Ikkunalla näkyy kolme ylläpitoikkunanäppäintä. Näiden takaa voi käydä syöttämässä useampia tietoja ko. kohtiin. Kuvat näistä ylläpitoikkunoista löytyvät tämän asiakirjan kuvista Siirry eteenpäin painamalla Jarrut 2 (2). Kuva 20 Ikkuna TYYTI053

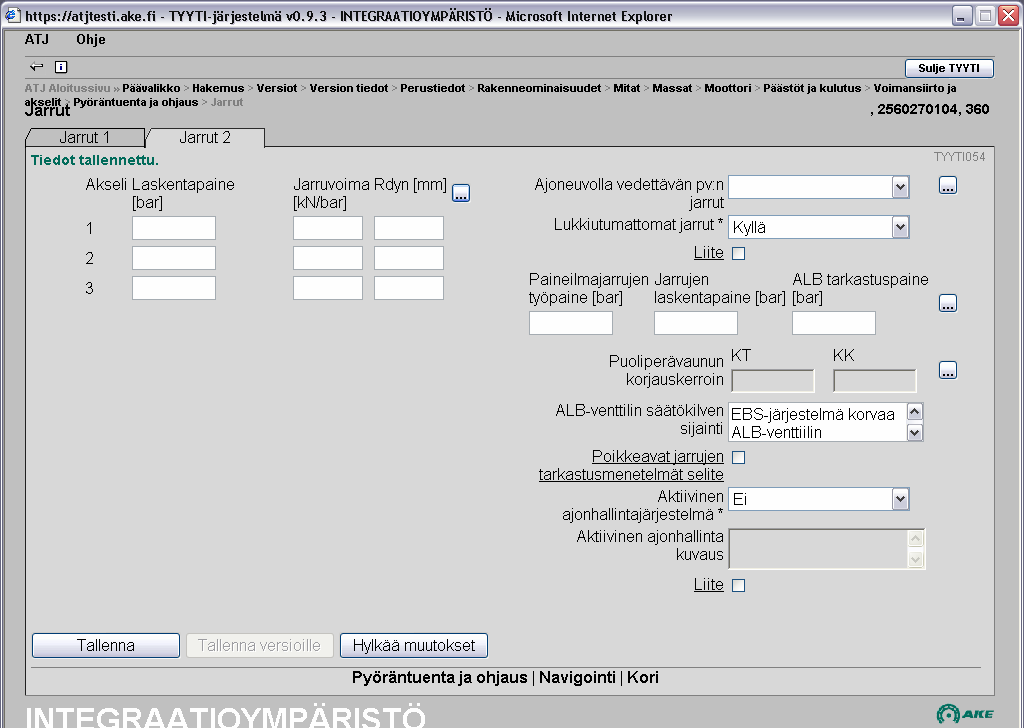

17 Kirjoita tiedot Jarrut 2-välilehdelle ja paina Tallenna (1). Kenttiin voi syöttää suoraan yhden tiedon. Ikkunalla on neljä ylläpitoikkunanäppäintä. Näiden takaa voi käydä syöttämässä useampia tietoja ko. kohtiin. Kuvat näistä ylläpitoikkunoista löytyvät tämän asiakirjan kuvista Siirry eteenpäin painamalla Kori (2). Kuva 21 Ikkuna TYYTI054

18 Syötä koritiedot ja tallenna ne painamalla Tallenna (1). Kenttiin voi syöttää suoraan yhden tiedon. Ikkunalta löytyy kolme ylläpitoikkunanäppäintä, joiden takaa voi syöttää useamman vaihtoehdon ko. kohtiin. Kuvat näistä ylläpitoikkunoista löytyvät tämän asiakirjan kuvista Siirry eteenpäin painamalla Kytkennät ja LA Erityismääräykset (2). 20. Täytä tiedot ja paina Tallenna (1). Paina Lisäinfo (2). Kuva 22 Ikkuna TYYTI063 Kuva 23 Ikkuna TYYTI066

19 Lisäinfotiedot jakautuvat kahdelle välilehdelle. Täytä tiedot ja paina Tallenna (1). Kirjoita version rekisteröintitodistukselle tulostuvat selitetekstit suomeksi ja ruotsiksi. Siirry toiselle välilehdelle painamalla Liitteet (2). Kuva 24 Ikkuna TYYTI064

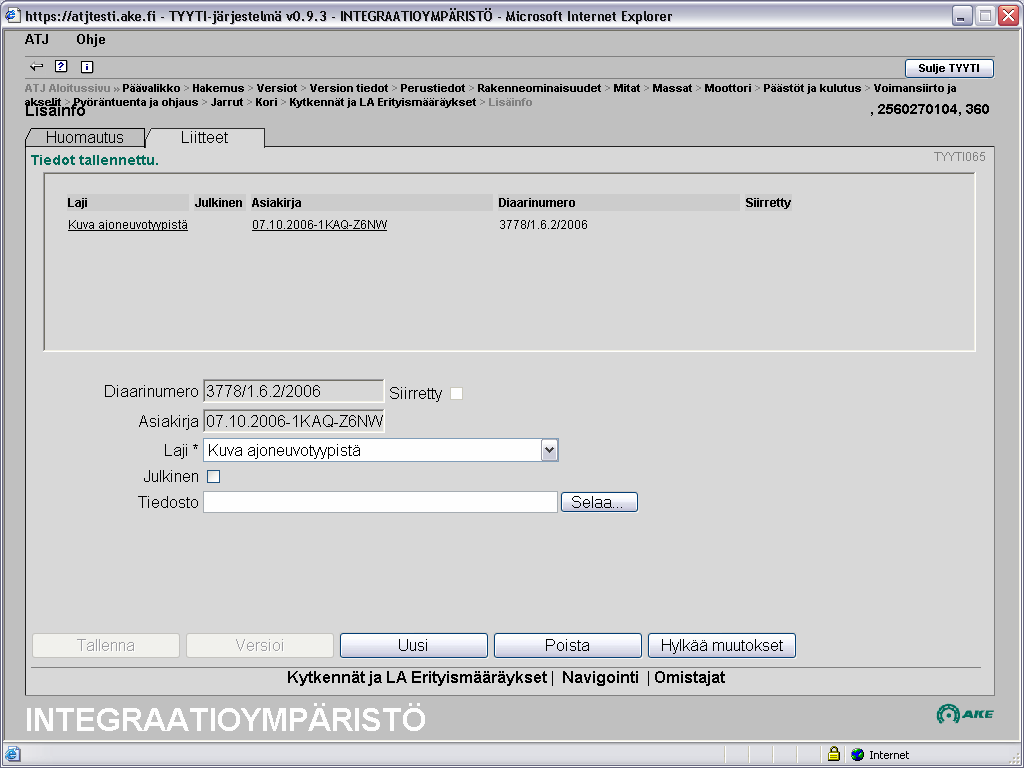

20 Liitteet välilehdellä voit lisätä hakemukseen liitteitä, esimerkiksi kuvia, asennusohjeita tai sijoituskaavioita. Valitse asiakirjan laji alasvetovalikosta ja merkitse asiakirjan julkisuus. Aloita asiakirjan liittäminen painamalla Selaa. Etsi haluttu liite oman tietokoneesi tiedostoista, valitse se ja paina Avaa. Paina vielä Tallenna. Liitetyn asiakirjan tiedot ilmestyvät ikkunan ylälaitaan. Voit poistaa liitteen valitsemalla sen ja painamalla Poista. Siirry eteenpäin painamalla Omistajat. Kuva 25 Ikkuna TYYTI065

21 Tällä ikkunalla näet version omistajat. Version omistajalla on oikeus ennakkoilmoittaa ajoneuvoja kyseisen version tiedoilla. Voit halutessasi lisätä versiolle omistajia alasvetovalikon avulla ja määrittelemällä alkupäivämäärän sekä mahdollisen loppupäivämäärän. Lisäyksen jälkeen paina Tallenna (1). Eteenpäin siirryt valitsemalla Kaupalliset tiedot (2). Kuva 26 Ikkuna TYYTI Kaupalliset tiedot ikkuna on varattu asiakkaan omaan käyttöön. Tietojen täyttäminen on vapaaehtoista. Syötä tiedot ja Tallenna (1). Siirry eteenpäin painamalla Navigointi (2) Kuva 27 Ikkuna TYYTI071

22 Saavut Navigointi ikkunaan. Tarkista, että kaikki ikkunan otsikot on käyty läpi ja tallennettu (1). Mikäli jotkut tiedot ovat jääneet tallentamatta, puuttuu Tallennettu laatikosta raksi. Tiedot voi käydä tallentamassa klikkaamalla kyseistä otsikkoa. Tietojen täyttämisen ja tallentamisen jälkeen paluu Navigointi-otsikon avulla takaisin. Valitse ikkunalta seuraava näppäin sen mukaan, mitä haluat seuraavaksi tehdä. Jos haluat syöttää toisen version tiedot kokonaan tyhjään pohjaan, valitse Uusi. Mikäli haluat syöttää toisen version käyttäen juuri syöttämäsi version tietoja pohjana, valitse Uusi pohjatiedoilla. Painamalla Poista voit poistaa ikkunalla näkyvän version ennen hakemuksen lähettämistä AKEen. Jos et halua syöttää useampia versioita tähän hyväksyntähakemukseen, voit lähettää syöttämäsi tiedot AKEen. Se tapahtuu painamalla Hakemus (2). Kuva 28 Ikkuna TYYTI021

23 Valitse Lähetä AKE. Hakemuksen tila vaihtuu tilaan LÄHETETTY. Kuva 29 Ikkuna TYYTI004

24 Pohjatietojen hakeminen 24 Voit seuraavien ajoneuvojen kohdalla huomattavasti pienentää työmäärääsi hakemalla pohjatiedoiksi jonkin aiemmin hyväksytyn version tiedot. Voit käyttää hakemuksen pohjatietoina versiota, joka kuuluu toiseen hyväksyntänumeroon, esimerkiksi EY-tyyppihyväksynnän edelliseen laajennukseen. Silloin hyväksyntänumero on merkittävä Pohjaksi hyväksyntänumero -kenttään. Voit merkitä kenttään myös saman hyväksyntänumeron kuin Hyväksyntänro -kenttään, jos aiemmassa samaan EY-tyyppihyväksyntään liittyvässä tallennushakemuksessa ei ole tallennettu kyseisen hyväksynnän kaikkia versioita. Pohjatietoina käytettävään hyväksyntänumeroon liittyvän hakemuksen tulee olla tilassa ratkaistu. LTJ:stä konvertoitua hyväksyntänumeroa ei kuitenkaan voi ottaa pohjatiedoiksi. Jos voimassaolevaan hyväksyntään tehdään laajennus, merkitään hyväksyntänumero, jolle laajennus tehdään, Aiempi hyväksyntänumero kenttään. Laajennus tehdään vain kansallisille hyväksynnöille. Laajennettavan hyväksyntänumeroon liittyvän hakemuksen tulee olla tilassa ratkaistu. EY-tyyppihyväksyntälaajennukset ovat aina tallennuksia. Kun saavut Hakemus ikkunalle, täytä muiden tietojen lisäksi pohjaksi haluamasi hyväksyntänumero kohtaan Pohjaksi hyväksyntänro (1) ja paina Tallenna (2). Lopuksi valitse Versiot (3). Kuva 30 Ikkuna TYYTI004

25 Valitse Hae pohjatiedoksi ikkunan alalaidassa. 25 Kuva 31 Ikkuna TYYTI080 Tässä Versiot ikkunan Siirrettävät välilehti. Jos olet tekemässä uutta laajennusta, tällä ikkunalla voit valita ne versiot, jotka haluat siirtää uuden laajennuksen alle. Kuva 32 Ikkuna TYYTI080

26 26 TYYTI näyttää kaikki kyseisen hyväksynnän alle kuuluvat versiot. Valitse haluamasi versio listasta merkkaamalla se (1) ja paina Ota pohjatiedoiksi (2). Kuva 33 Ikkuna TYYTI086 Valitun version tiedot ilmestyvät ikkunalle. Käy tiedot läpi ja tee tarvittavat muutokset (esimerkiksi versionimi Perustiedot ikkunalla). Kuva 34 Ikkuna TYYTI021

27 Päävalikon muut toiminnot 27 Haluttu toiminto valitaan alalaidan linkeillä. Mahdollisia toimintoja ovat: Tehtyjä hakemuksia voi hakea valitsemalla Hae hakemukset.. ATJ Haun kautta voi etsiä tietoa versio-, nimi- ja tyyppihaulla sekä myös teknisillä tiedoilla. Kuva 35 Ikkuna TYYTI001

28 28 Hae hakemukset ikkuna Tällä ikkunalla voidaan hakea aiemmin tehtyjä hakemuksia eri hakukriteereillä. Järjestelmä ehdottaa automaattisesti kahden edellisen viikon hakemuksia, ehdotettuja päivämääriä voi muuttaa tai ne voi poistaa. ATJ Haku Kuva 36 Ikkuna TYYTI002 Tässä Versiohaku ikkuna. Voit hakea TYYTIssä olevia tietoja hyväksyntänumerolla, variantilla, versiolla ja / tai voimassaoloajalla. Kuva 37 Ikkuna TYYTI006

29 29 Tässä Nimihaku ikkuna. Voit hakea tietoja ajoneuvoluokalla, merkillä, kaupallisella nimellä ja / tai voimassaoloajalla. Kuva 38 Ikkuna TYYTI007 Tässä tekniset tiedot ikkuna. Tällä ikkunalla voit hakea tietoa teknisillä tiedoilla. Kuva 39 Ikkuna TYYTI008

30 30 Tässä Tyyppihaku ikkuna. Voit hakea tietoja ajoneuvoluokalla, merkillä, tyypillä, variantilla, versiolla ja / tai voimassaoloajalla. Kuva 40 Ikkuna TYYTI009

31 Ohjelmasta poistuminen 31 TYYTI-ohjelmasta poistutaan painamalla Sulje TYYTI ( ). Poistu ATJ-järjestelmästä painamalla Kirjaudu ulos ATJ ( ). Näppäimet löytyvät näytön oikeasta yläkulmasta. Sulje vielä lopuksi selainikkuna. Ylläpitoikkunat Perustietojen ylläpitoikkunat (7 kpl) Avaa alasvetovalikko ja valitse merkki luettelosta (1) ja paina Lisää (2). Voit lisätä yhden tai useamman hyväksynnän mukaisen merkin. Siirry seuraavalle välilehdelle (3). Jos haluamaasi merkkiä ei löydy alasvetovalikosta, tulee sinun ottaa yhteyttä ATJ järjestelmätukeen numeroon Kuva 41 Ikkuna TYYTI025

32 32 Kirjoita haluamasi kaupallinen nimi kenttään ja paina Lisää (1). Voit lisätä yhden tai useamman hyväksynnän mukaisen kaupallisen nimen. Siirry seuraavalle välilehdelle (2). Kuva 42 Ikkuna TYYTI026 Valitse ajoneuvoryhmä alasvetovalikosta (1) ja paina Lisää (2). Voit lisätä yhden tai useamman hyväksynnän mukaisen ajoneuvoryhmän. Versiolla voi olla enintään neljä eri ajoneuvoryhmää. Siirry seuraavalle välilehdelle (3). Jos haluamaasi ajoneuvoryhmää ei löydy alasvetovalikosta, tulee sinun ottaa yhteyttä ATJ järjestelmätukeen numeroon Kuva 43 Ikkuna TYYTI027

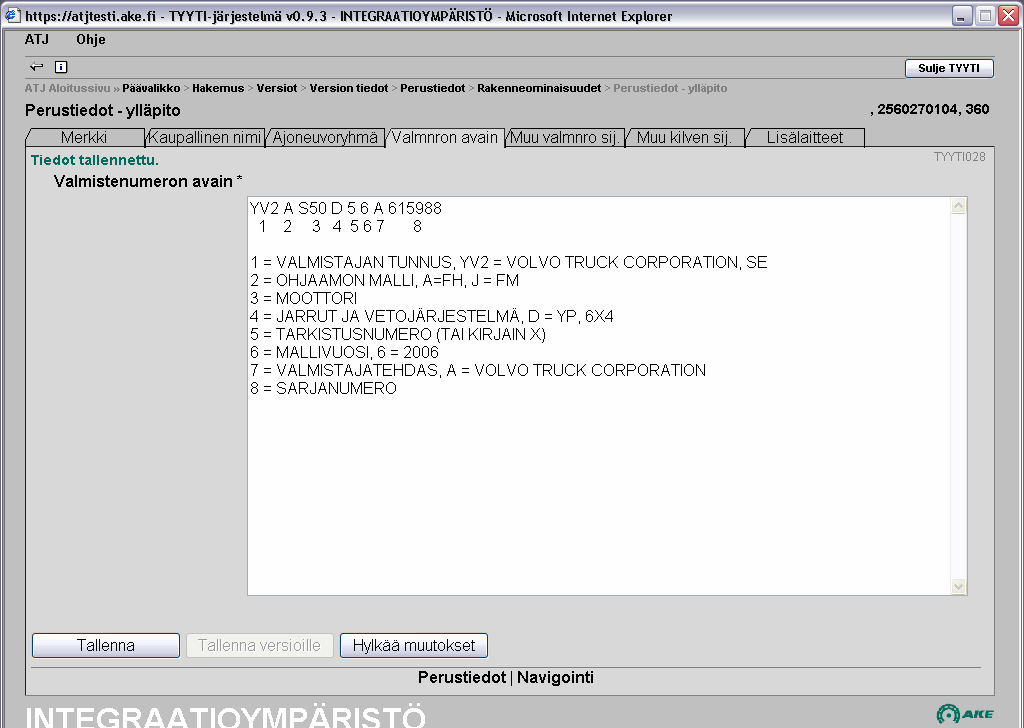

33 33 Kirjoita valmistenumeron avaimen tiedot kenttään (1) ja paina Tallenna (2). Siirry seuraavalle välilehdelle (3). Kuva 44 Ikkuna TYYTI028 Valitse valmistenumeron sijainti alasvetovalikosta tai kirjoita se Muu sijaintikenttään (1) ja paina Lisää (2). Voit lisätä yhden tai useamman hyväksynnän mukaisen muun valmistenumeron sijainnin. Siirry seuraavalle välilehdelle (3). Kuva 45 Ikkuna TYYTI029

34 34 Valitse valmistajan kilven sijainti alasvetovalikosta tai kirjoita se Muu sijaintikenttään (1) ja paina Lisää (2). Voit lisätä yhden tai useamman hyväksynnän mukaisen muun valmistajan kilven sijainnin. Siirry seuraavalle välilehdelle (3). Kuva 46 Ikkuna TYYTI030 Valitse lisälaitteet alasvetovalikosta tai kirjoita se Muu lisälaite-kenttään (1) ja paina Lisää (2). Voit lisätä yhden tai useamman hyväksynnän mukaisen lisälaitteen. Takaisin perustietoihin pääset valitsemalla alalaidasta Perustiedot (3). Kuva 47 Ikkuna TYYTI031

35 Mittojen ylläpitoikkunat (2 kpl) Kirjoita mittatiedot kenttiin ja paina Lisää (1). Voit lisätä yhden tai useamman hyväksynnän mukaisen Akseliväli-tiedon. Siirry toiselle välilehdelle painamalla Ylitykset (2). 35 Kuva 48 Ikkuna TYYTI035 Kirjoita tiedot kenttiin ja paina Lisää (1). Voit lisätä yhden tai useamman hyväksynnän mukaisen tiedon. Takaisin mittatietoihin pääset valitsemalla alalaidasta Mitat (2). Kuva 49 Ikkuna TYYTI036

36 Massatietojen ylläpitoikkunat (4 kpl) Kirjoita massatieto kenttään ja paina Lisää (1). Voit lisätä yhden tai useamman hyväksynnän mukaisen Suurin teknisesti sallittu massa tiedon. Siirry seuraavalle välilehdelle (2). 36 Kuva 50 Ikkuna TYYTI039 Kirjoita massatiedot kenttiin ja paina Lisää (1). Voit lisätä yhden tai useamman hyväksynnän mukaisen Suurin teknisesti sallittu massa akseleittain tiedon. Siirry seuraavalle välilehdelle (2). Kuva 51 Ikkuna TYYTI040

37 37 Kirjoita massatieto kenttään ja paina Lisää (1). Voit lisätä yhden tai useamman hyväksynnän mukaisen Suurin teknisesti sallittu akseliryhmämassa tiedon. Siirry seuraavalle välilehdelle (2). Kuva 52 Ikkuna TYYTI041 Kirjoita massatieto kenttään ja paina Lisää (1). Voit lisätä yhden tai useamman hyväksynnän mukaisen Suurin vetopöytämassa tiedon. Takaisin massatietoihin pääset valitsemalla alalaidasta Massat (2). Kuva 53 Ikkuna TYYTI042

38 Voimansiirron ja akseleiden ylläpitoikkunat (2 kpl) Merkitse tiedot kenttiin ja paina Lisää (1). Voit lisätä yhden tai useamman hyväksynnän mukaisen Akselin tyyppi tiedon. Siirry seuraavalle välilehdelle (2). 38 Kuva 54 Ikkuna TYYTI047 Kirjoita tieto kenttään ja paina Lisää (1). Voit lisätä yhden tai useamman hyväksynnän mukaisen Vaihteiden lukumäärä tiedon. Paina Voimansiirto ja akselit (2). Kuva 55 Ikkuna TYYTI048

39 Pyörätuennan ja ohjauksen ylläpitoikkunat (2 kpl) Merkitse tiedot kenttiin ja paina Lisää (1). Voit lisätä yhden tai useamman hyväksynnän mukaisen Pyöräntuennan tyyppi ja rakenne-tiedon. Siirry seuraavalle välilehdelle (2). 39 Kuva 56 Ikkuna TYYTI051 Täytä tiedot kenttiin ja paina Lisää/Päivitä (1). Voit lisätä yhden tai useamman hyväksynnän mukaisen Rengas- ja vannetiedon. Takaisin Pyörätuenta ja ohjaus ikkunalle pääset painamalla alalaidan linkkiä (2). Kuva 57 Ikkuna TYYTI052

40 Jarrujen ylläpitoikkunat (7 kpl) Täytä tiedot kenttiin ja paina Lisää (1). Voit lisätä yhden tai useamman hyväksynnän mukaisen Pyöräjarrun tyyppi tiedon. Siirry seuraavalle välilehdelle (2). 40 Kuva 58 Ikkuna TYYTI055 Avaa alasvetovalikko ja valitse haluttu voimanvälitystapa, paina lopuksi Lisää (1). Voit lisätä yhden tai useamman hyväksynnän mukaisen Jarrujen voimanvälitys- ja tehostamistapa tiedon. Siirry seuraavalle välilehdelle (2). Kuva 59 Ikkuna TYYTI056

41 Merkitse halutut kentät ja paina Lisää (1). Siirry seuraavalle välilehdelle (2). 41 Kuva 60 Ikkuna TYYTI057 Täytä tiedot kenttiin ja paina Lisää (1). Voit lisätä yhden tai useamman hyväksynnän mukaisen Akselin jarruvoima tiedon. Siirry seuraavalle välilehdelle (2). Kuva 61 Ikkuna TYYTI058

42 42 Avaa alasvetovalikko ja valitse halutut jarrut, paina lopuksi Lisää (1). Voit lisätä yhden tai useamman hyväksynnän mukaisen Vedettävän pv:n jarru tiedon. Siirry seuraavalle välilehdelle (2). Kuva 62 Ikkuna TYYTI059 Täytä tiedot kenttiin ja paina Lisää (1). Voit lisätä yhden tai useamman hyväksynnän mukaisen Paineilmajarru tiedon. Siirry seuraavalle välilehdelle (2). Kuva 63 Ikkuna TYYTI060

43 43 Täytä tiedot kenttiin ja paina Lisää (1). Voit lisätä yhden tai useamman hyväksynnän mukaisen Puoliperävaunun korjauskertoimet tiedon. Takaisin jarrutietoihin pääset painamalla alalaidan linkkiä (2). Koritietojen ylläpitoikkunat (3 kpl) Kuva 64 Ikkuna TYYTI061 Täytä tiedot kenttiin ja paina Lisää (1). Voit lisätä yhden tai useamman hyväksynnän mukaisen ovitiedon. Siirry seuraavalle välilehdelle (2). Kuva 65 Ikkuna TYYTI073
