REKISTERÖINTIKATSASTUS (N3-LUOKAN AJONEUVO): TEKNISET TIEDOT, ERIKOISEHDOT, KYTKENTÄTIEDOT (PL. ERILLISKYTKENTÄ) JA KATSASTUKSEN PÄÄTTÄMINEN

Transkriptio

1 REKISTERÖINTIKATSASTUS (N3-LUOKAN AJONEUVO): TEKNISET TIEDOT, ERIKOISEHDOT, KYTKENTÄTIEDOT (PL. ERILLISKYTKENTÄ) JA KATSASTUKSEN PÄÄTTÄMINEN REKISTERÖINTIKATSASTUS (N3-luokan kuorma-auto hyväksyntätiedoin)... 2 Katsastuksen päävalikko... 2 Ajoneuvon haku... 3 Rekisteröintikatsastuksen navigointi-ikkuna... 4 Perustiedot -ikkuna... 5 Rakenne -ikkuna... 8 Akselitiedot -ikkuna Tyyppihyväksytyt rengas- ja vannetiedot -ikkuna Katsastuksessa valitut rengas- ja vannetiedot -ikkuna Kori Turvavarusteet -ikkuna Mitat -ikkuna Massat -ikkuna Moottori ikkuna Päästöt ja kulutus Jarrut -ikkuna Lisäjarrut -ikkuna ERIKOISEHDOT Erikoisehdot -ikkuna KYTKENTÄTIEDOT Kytkennät -ikkuna Kytkentälaitetiedot -ikkuna Rekisteröintikatsastuksen navigointi ikkuna KATSASTUKSEN PÄÄTTÄMINEN Katsastustapahtuma -ikkuna

2 Rekisteröintikatsastus (N3-luokan kuorma-auto hyväksyntätiedoin) Katsastuksen päävalikko Valitse rekisteröintikatsastus näpäyttämällä Katsastuksen päävalikko -ikkunalla Rekisteröintikatsastus -tekstiä. 2

3 Ajoneuvon haku Järjestelmä siirtyy Ajoneuvon haku (Rekisteröintikatsastus) ikkunalle. Vie ajoneuvolle Tyyppihyväksyntänumero-, Variantti- ja Versio tieto. Näpäytä Hae painiketta. 3

4 Rekisteröintikatsastuksen navigointi-ikkuna Järjestelmä siirtyy Rekisteröintikatsastus ikkunalle. Näytöstä voidaan edetä täyttämään vain alleviivattuna olevia tietoja. Tallennettu sanan edessä olevassa ruudussa oleva merkki osoittaa, mitkä tiedot ajoneuvolle on jo tallennettu. Näpäytä Perustiedot otsikkoa. Huom! Jos palaat tältä tai myöhemmältä ikkunalta takaisin Ajoneuvon haku- tai Katsastuksen päävalikko ikkunalle, menetät ajoneuvoa koskevat tiedot, ellei niitä ole tallennettu (sama koskee kaikkia ikkunoita)! 4

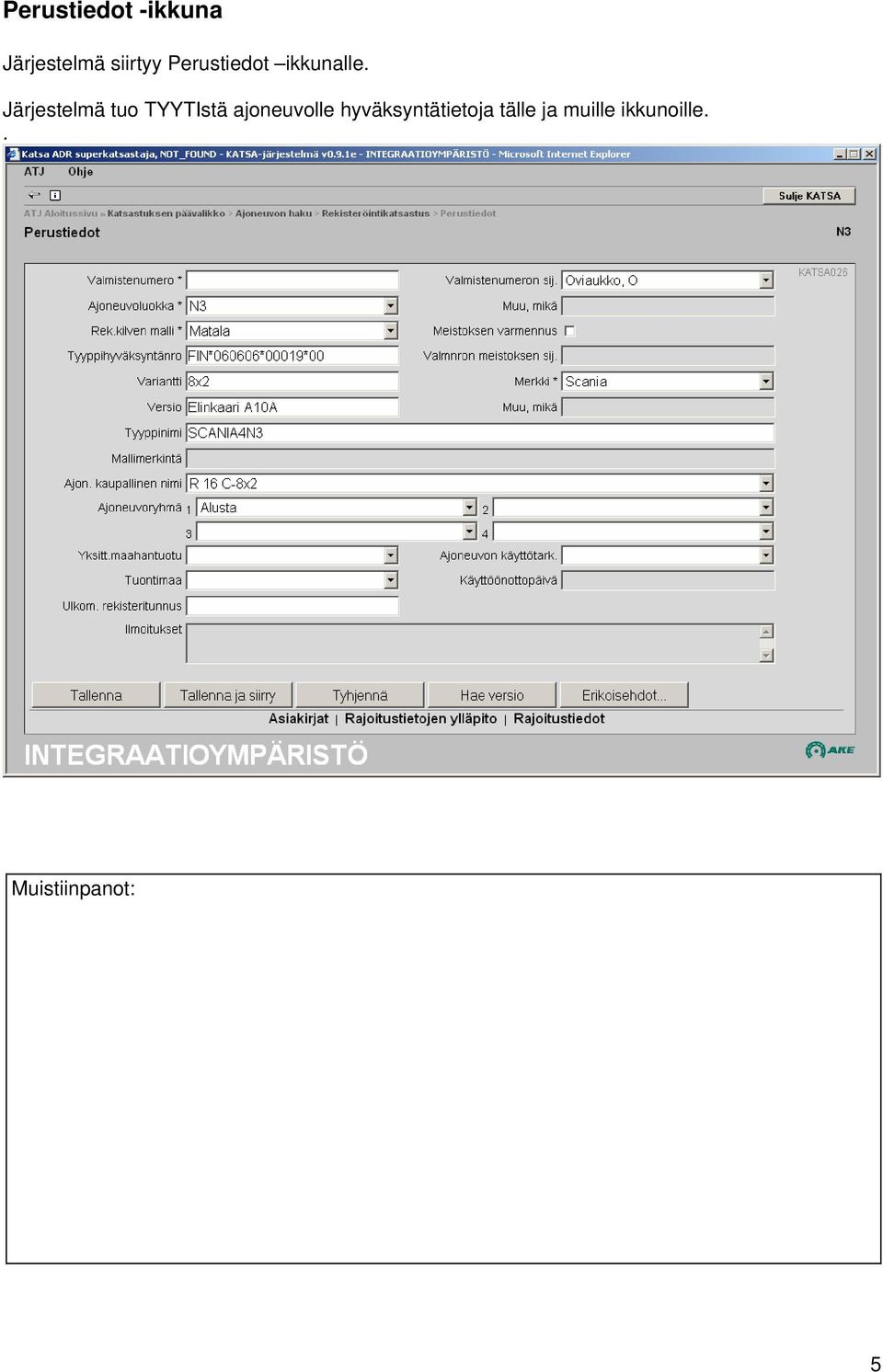

5 Perustiedot -ikkuna Järjestelmä siirtyy Perustiedot ikkunalle. Järjestelmä tuo TYYTIstä ajoneuvolle hyväksyntätietoja tälle ja muille ikkunoille.. 5

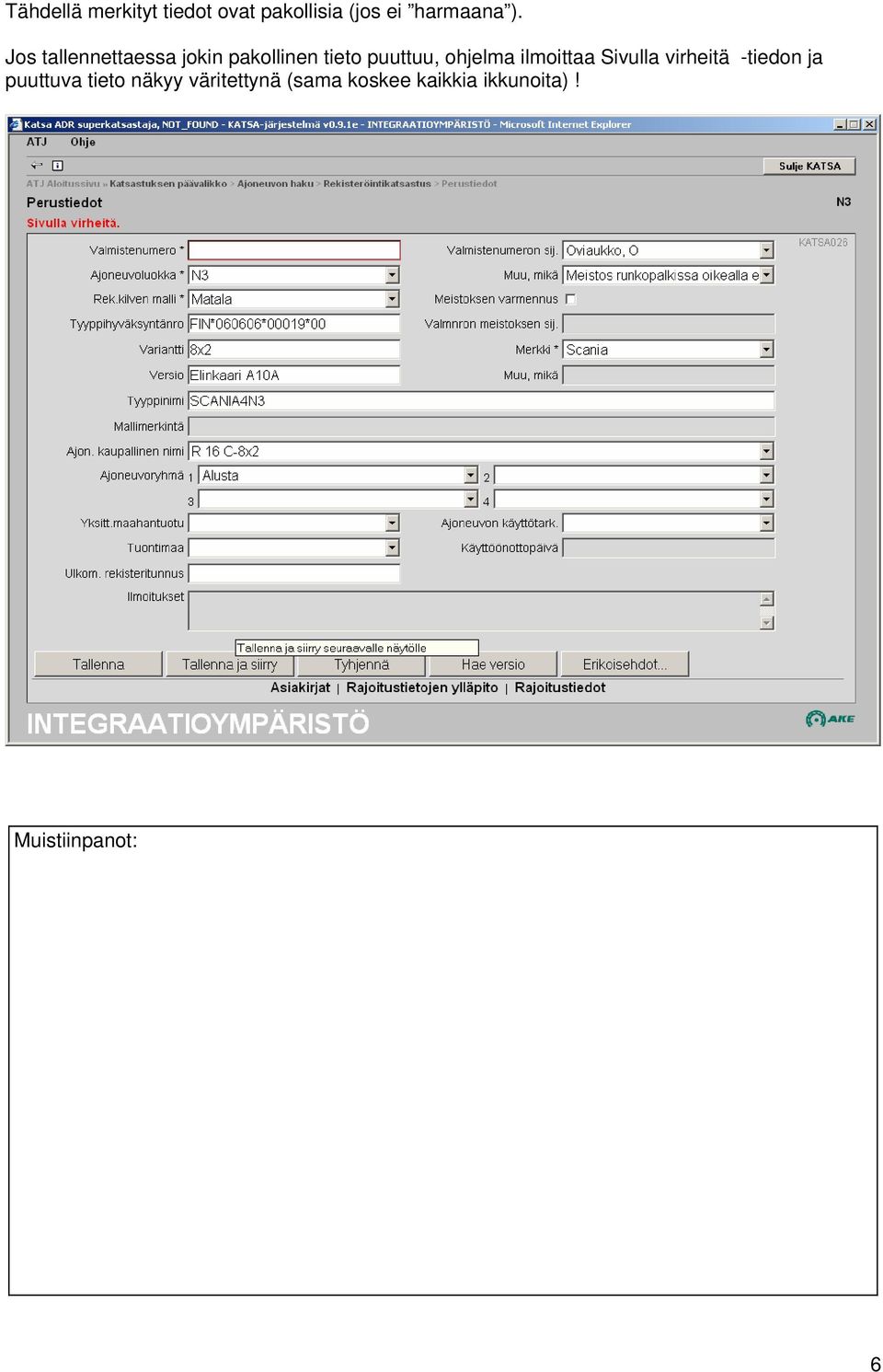

6 Tähdellä merkityt tiedot ovat pakollisia (jos ei harmaana ). Jos tallennettaessa jokin pakollinen tieto puuttuu, ohjelma ilmoittaa Sivulla virheitä -tiedon ja puuttuva tieto näkyy väritettynä (sama koskee kaikkia ikkunoita)! 6

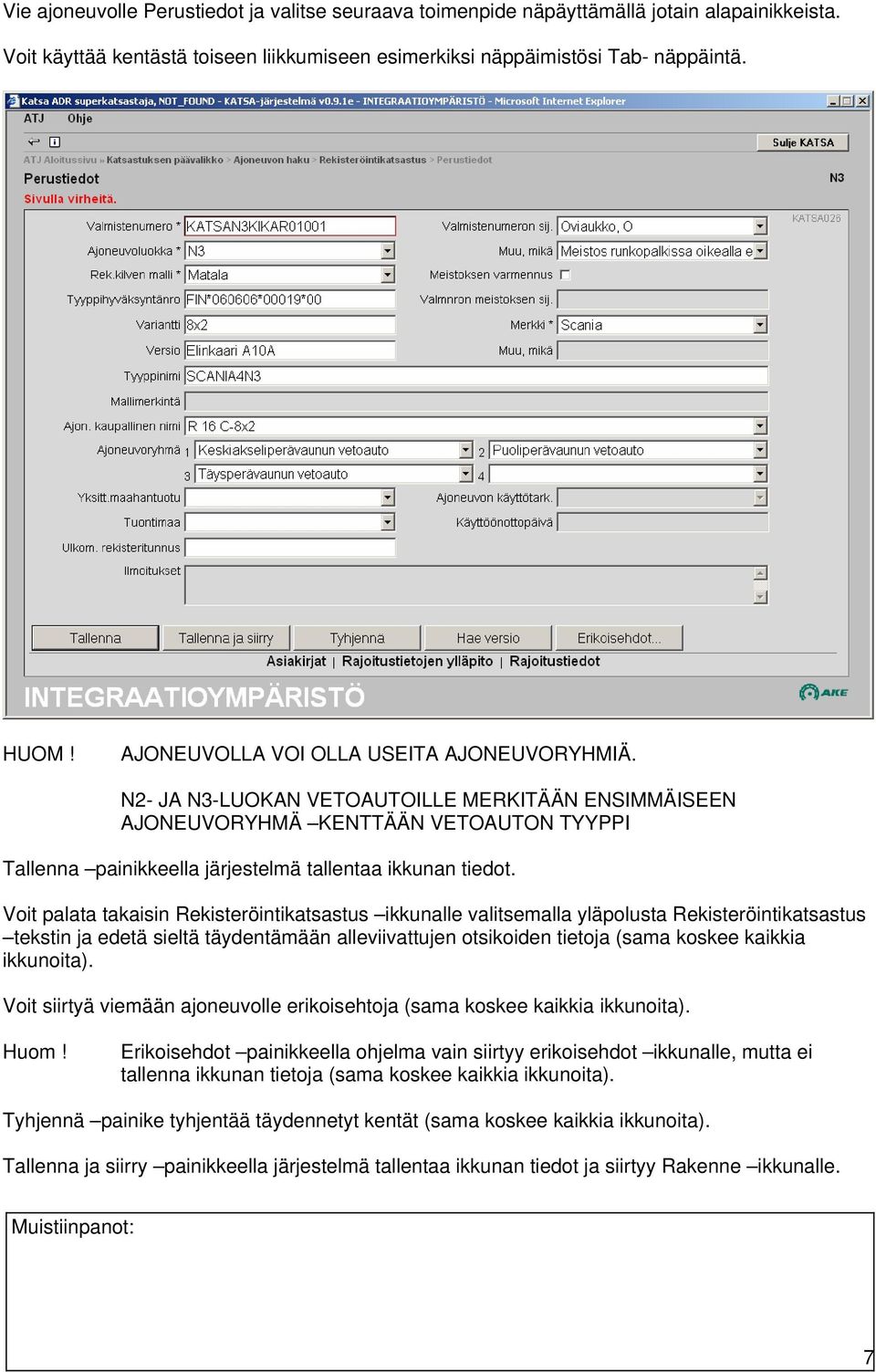

7 Vie ajoneuvolle Perustiedot ja valitse seuraava toimenpide näpäyttämällä jotain alapainikkeista. Voit käyttää kentästä toiseen liikkumiseen esimerkiksi näppäimistösi Tab- näppäintä. HUOM! AJONEUVOLLA VOI OLLA USEITA AJONEUVORYHMIÄ. N2- JA N3-LUOKAN VETOAUTOILLE MERKITÄÄN ENSIMMÄISEEN AJONEUVORYHMÄ KENTTÄÄN VETOAUTON TYYPPI Tallenna painikkeella järjestelmä tallentaa ikkunan tiedot. Voit palata takaisin Rekisteröintikatsastus ikkunalle valitsemalla yläpolusta Rekisteröintikatsastus tekstin ja edetä sieltä täydentämään alleviivattujen otsikoiden tietoja (sama koskee kaikkia ikkunoita). Voit siirtyä viemään ajoneuvolle erikoisehtoja (sama koskee kaikkia ikkunoita). Huom! Erikoisehdot painikkeella ohjelma vain siirtyy erikoisehdot ikkunalle, mutta ei tallenna ikkunan tietoja (sama koskee kaikkia ikkunoita). Tyhjennä painike tyhjentää täydennetyt kentät (sama koskee kaikkia ikkunoita). Tallenna ja siirry painikkeella järjestelmä tallentaa ikkunan tiedot ja siirtyy Rakenne ikkunalle. 7

8 Rakenne -ikkuna Valittuasi Tallenna ja siirry painikeen ohjelma järjestelmä Rakenne ikkunalle. Vie ajoneuvolle Rakenne tiedot (joita järjestelmä ei tuonut). 8

9 Vie ajoneuvolle lisälaitteita ja laitepolttoainesäiliön materiaalia koskevat tiedot alasvetovalikosta valitsemalla (vain yksi tieto kerrallaan) ja näpäyttämällä Lisää painiketta. HUOM! TÄLLÄ NÄYTÖLLÄ VIEDÄÄN VAIN Lisälaitepolttoainesäiliö -TIETOJA (Auton varsinaiset polttoainesäiliöt näkyvät Moottori ikkunalla). Ajoneuvolle valitut lisälaitteet tulevat näkyviin luetteloksi Lisälaitekoodi tekstin alapuolelle. Lisälaitepolttoainesäiliötä koskevat tiedot tulevat näkyviin, kun molemmat tiedot on täytetty. Lisälaitetietoja ja -laitepolttoainesäiliötiedot voit poistaa näpäyttämällä varustetta koskevan tiedon edessä olevaa ruutua ja Poista painiketta. 9

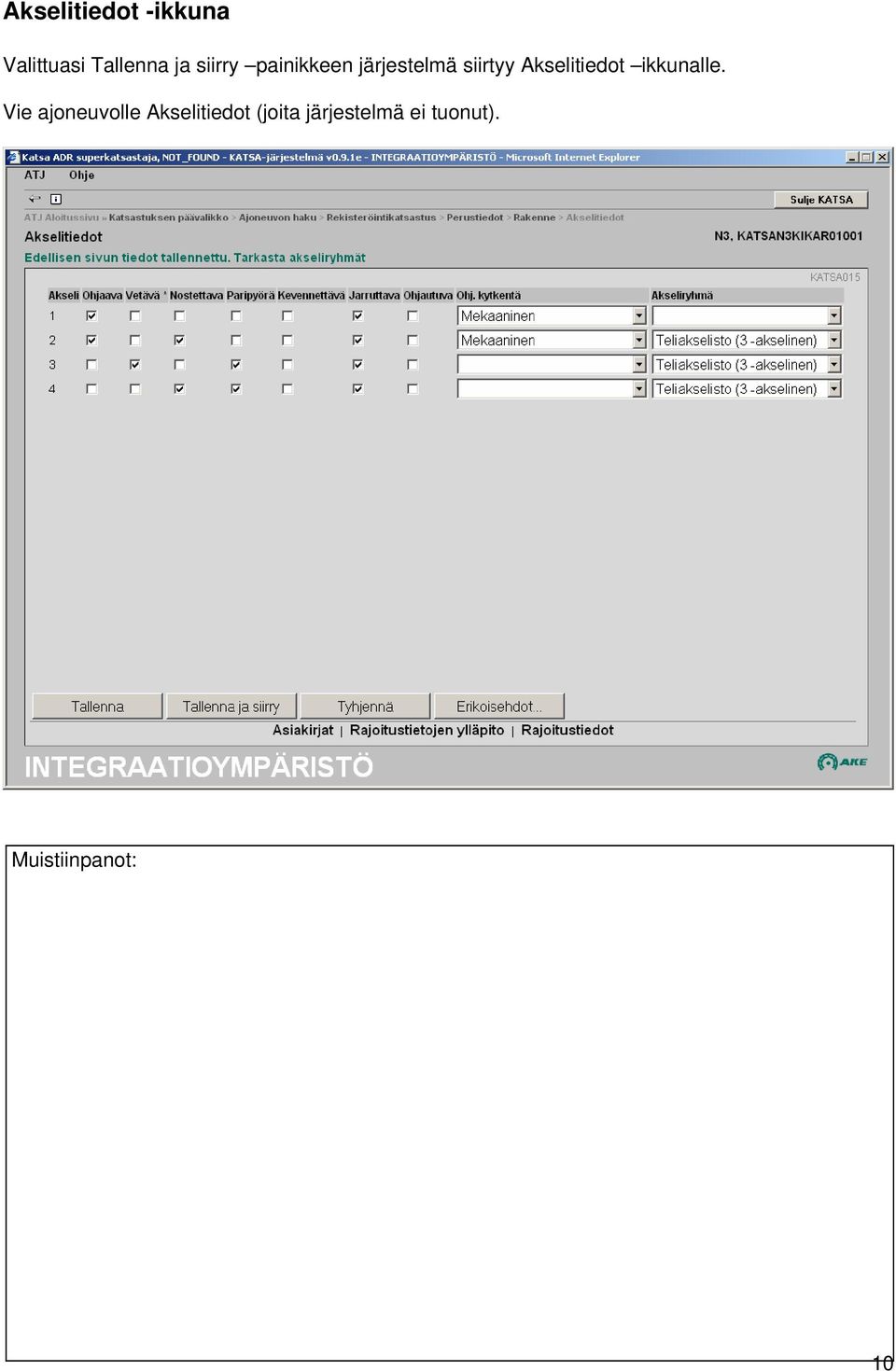

10 Akselitiedot -ikkuna Valittuasi Tallenna ja siirry painikkeen järjestelmä siirtyy Akselitiedot ikkunalle. Vie ajoneuvolle Akselitiedot (joita järjestelmä ei tuonut). 10

11 Tyyppihyväksytyt rengas- ja vannetiedot -ikkuna Valittuasi Tallenna ja siirry painikkeen järjestelmä siirtyy Tyyppihyväksytyt rengas- ja vannetiedot ikkunalle. Tarkasta (näkyy vain akseleittain) mitä rengasvaihtoehtoja järjestelmä toi ajoneuvolle. Tarkasta ajoneuvolle sallitut akselimassat Massat ikkunalla, näpäyttämällä yläpolusta Rekisteröintikatsastus tekstiä ja valitsemalla Massat teksti. Poista tarpeettomat sekä kantavuudeltaan akselimassoihin riittämättömät rengasmerkinnät. Lisää tarvittaessa renkaille akselimassoihin riittävä kuormitustunnus. HUOM! TYYPPIHYVÄKSYTTYJÄ RENGAS- JA VANNEKOKOJA EI PIDÄ MUUTTAA (mutta tarpeettomat ja kantavuudeltaan riittämättömät koot voi poistaa). VETÄVÄLLE AKSELILLE MERKITÄÄN VAIN YKSI RENGASTIETO JOKO TÄLLÄ TAI SEURAAVALLA (Katsastuksessa merkityt rengas- ja vannetiedot) IKKUNALLA. ALENNETTUJA AKSELI-, KOKONAIS- JA YHDISTELMÄMASSOJA KOSKEVAT RENGASTIEDOT VIEDÄÄN AINA VAIN ERIKOISEHTOIHIN. Voit valita Erikoisehdot -painikkeen tällä tai myöhemmillä ikkunoilla. 11

12 Katsastuksessa valitut rengas- ja vannetiedot -ikkuna Valittuasi Tallenna ja siirry painikkeen järjestelmä siirtyy Katsastuksessa valitut rengas- ja vannetiedot ikkunalle. Tallenna ajoneuvossa olevat hyväksynnästä poikkeavat akselimassoihin riittävät Rengas- ja vanne tiedot. Valitse alasvetovalikosta haluamasi akseli ja vie sille rengastiedot (alhaalla oleviin kenttiin). Huom! - jokaisen akselin rengastiedot on vietävä yksitellen! - ikkunalla näkyy vain valitun akselin rengastiedot Rengastietoja voit poistaa valitsemalla kyseisen rengastiedon (ylhäällä olevasta kentästä) ja näpäyttämällä Poista painiketta. HUOM! VETÄVÄLLE AKSELILLE MERKITÄÄN VAIN YKSI RENGASTIETO JOKO TÄLLÄ TAI EDELLISELLÄ (Tyyppihyväksytyt rengas- ja vannetiedot) IKKUNALLA. ALENNETTUJA AKSELI-, KOKONAIS- JA YHDISTELMÄMASSOJA KOSKEVAT RENGASTIEDOT VIEDÄÄN AINA VAIN ERIKOISEHTOIHIN. 12

13 Kori Valittuasi Tallenna ja siirry painikeen järjestelmä siirtyy Kori ikkunalle. Vie ajoneuvolle Kori tiedot (joita järjestelmä ei tuonut). HUOM! - KAIKKI MITAT MERKITÄÄN MILLIMETREINÄ! - edellä mainittu koskee myös kaikkia muita ikkunoita Kuormakorin tyyppi tarkoittaa päällirakenteen rakennetta. Kuormakorin pituus tarkoittaa korirakenteen (ei ajoneuvon) pituutta. 13

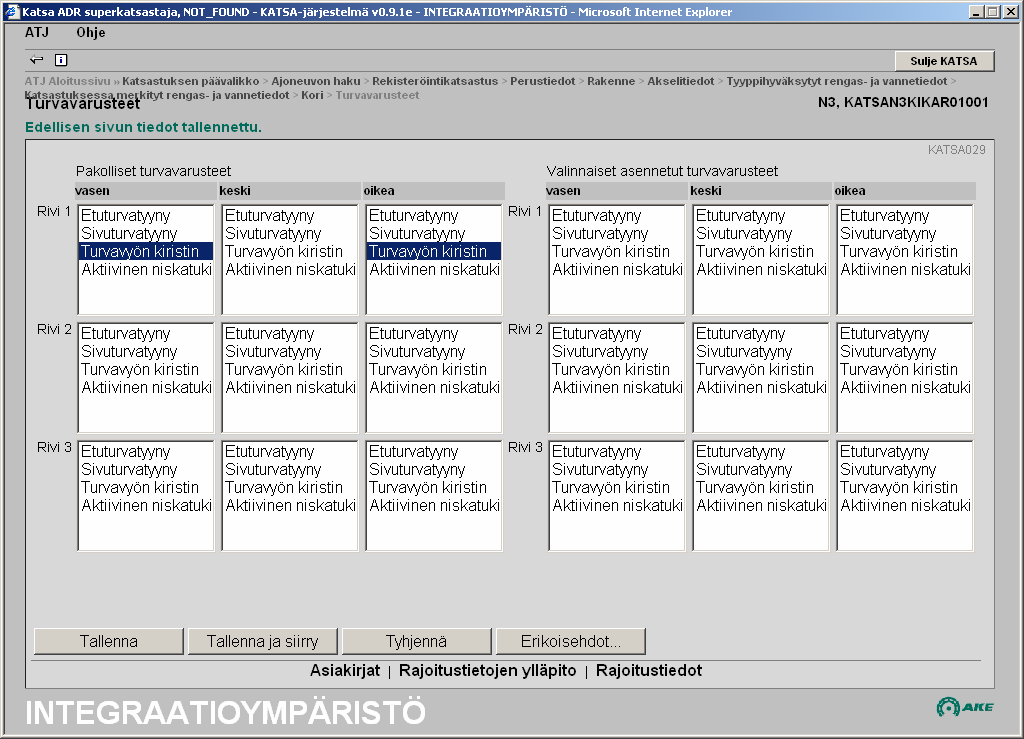

14 Turvavarusteet -ikkuna Valittuasi Tallenna ja siirry painikkeen järjestelmä siirtyy Turvavarusteet ikkunalle. Vie ajoneuvolle Turvavarusteet tiedot (joita järjestelmä ei tuonut). Kunkin ruudun ainoan turvavarustetiedon valitseminen tehdään näpäyttämällä haluttua turvavarustetietoa. Kun turvavarusteita halutaan valita samaan ruutuun enemmän kuin yksi, tällöin turvavarustetietojen valitseminen suoritetaan painamalla ensin Ctrl painin pohjaan, pitämällä sitä pohjassa ja näpäyttämällä haluttuja varusteita. Kun turvavarusteita halutaan valita eri ruutuihin useampi kerrallaan, tällöin turvavarustetiedon lisääminen suoritetaan painamalla ensin Ctrl painin pohjaan, pitämällä sitä pohjassa ja näpäyttämällä haluttuja varusteita. Turvavarustetietoja poistetaan painamalla ensin Ctrl painin pohjaan, pitämällä sitä pohjassa ja näpäyttämällä haluttuja varusteita. 14

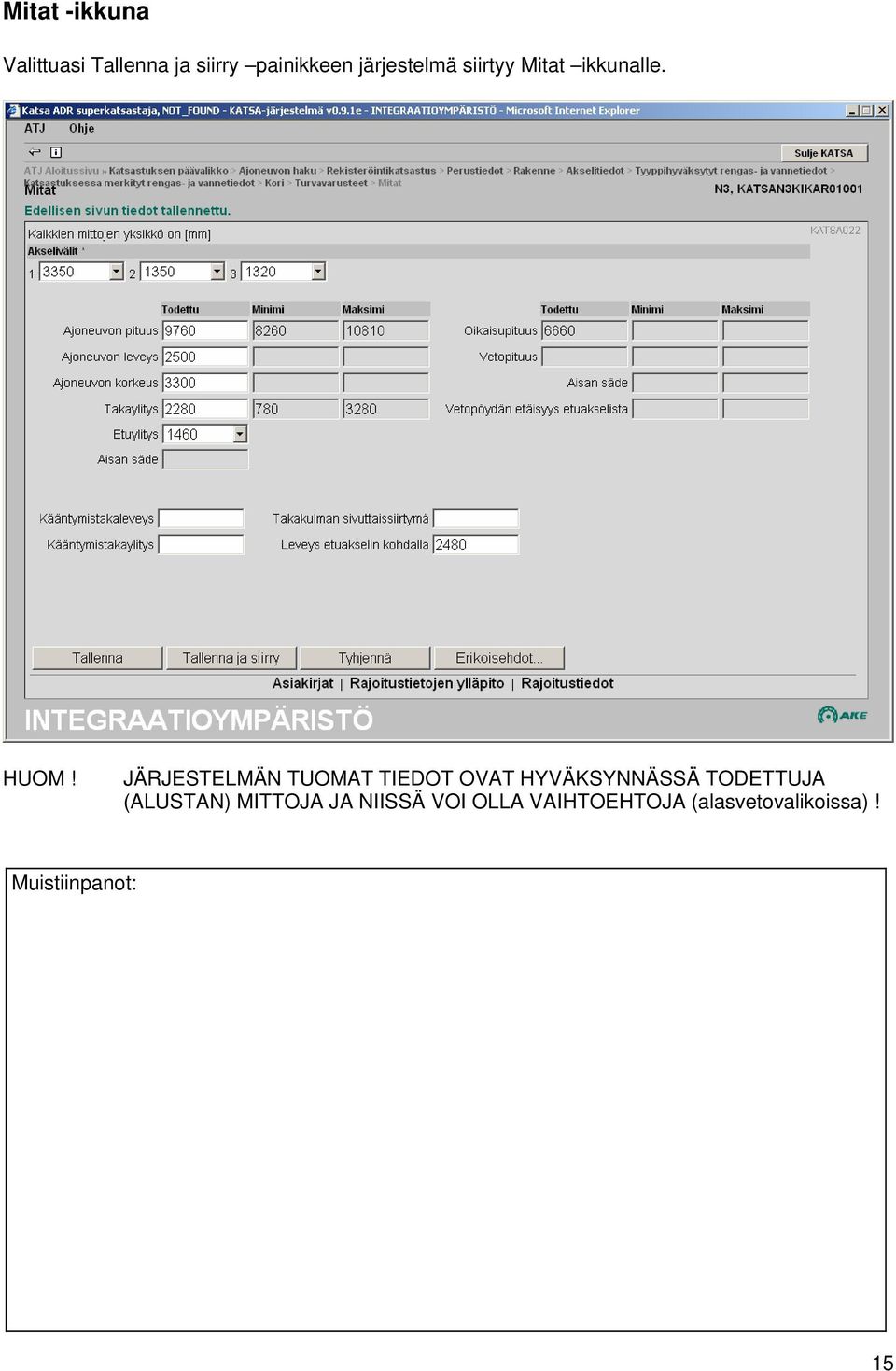

15 Mitat -ikkuna Valittuasi Tallenna ja siirry painikkeen järjestelmä siirtyy Mitat ikkunalle. HUOM! JÄRJESTELMÄN TUOMAT TIEDOT OVAT HYVÄKSYNNÄSSÄ TODETTUJA (ALUSTAN) MITTOJA JA NIISSÄ VOI OLLA VAIHTOEHTOJA (alasvetovalikoissa)! 15

16 Vie ajoneuvolle (valmista ajoneuvoa koskevat) Mitat tiedot. HUOM! - MUISTA MERKITÄ KAIKKI MITAT MILLIMETREINÄ! - Ajoneuvon pituus -TIETO MITATAAN KOKO AJONEUVON EDESTÄ TAAKSE - Ajoneuvon leveys -TIETO MITATAAN AJONEUVON LEVEIMMÄSTÄ KOHDASTA (MITTA ON USEIN SAMA, KUIN Kori IKKUNALLA MERKITTY KUORMAKORIN LEVEYS). - Takaylitys -TIETO (KORI/RUNKO) MITATAAN VIIMEISEN AKSELIN SIJAINTIKOHDASTA (riippumatta siitä, onko akseli esim. nouseva, kääntyvä, erillinen tai telin osa)! - Etuylitys -TIETO (KORI/RUNKO) MITATAAN ENSIMMÄISEN AKSELIN SIJAINTIKOHDASTA (riippumatta siitä, onko akseli esim. nouseva, kääntyvä, erillinen tai telin osa)! - Kääntymistakaleveys -TIETO MITATAAN TAKAKULMAN PYYHKÄISYKOHDASTA - Kääntymistakaylitys -TIETO MITATAAN VIIMEISEN AKSELIN SIJAINTIKOHDASTA PYYHKÄISYKOHTAAN (riippumatta siitä, onko akseli esim. nouseva, kääntyvä, erillinen tai telin osa)! 16

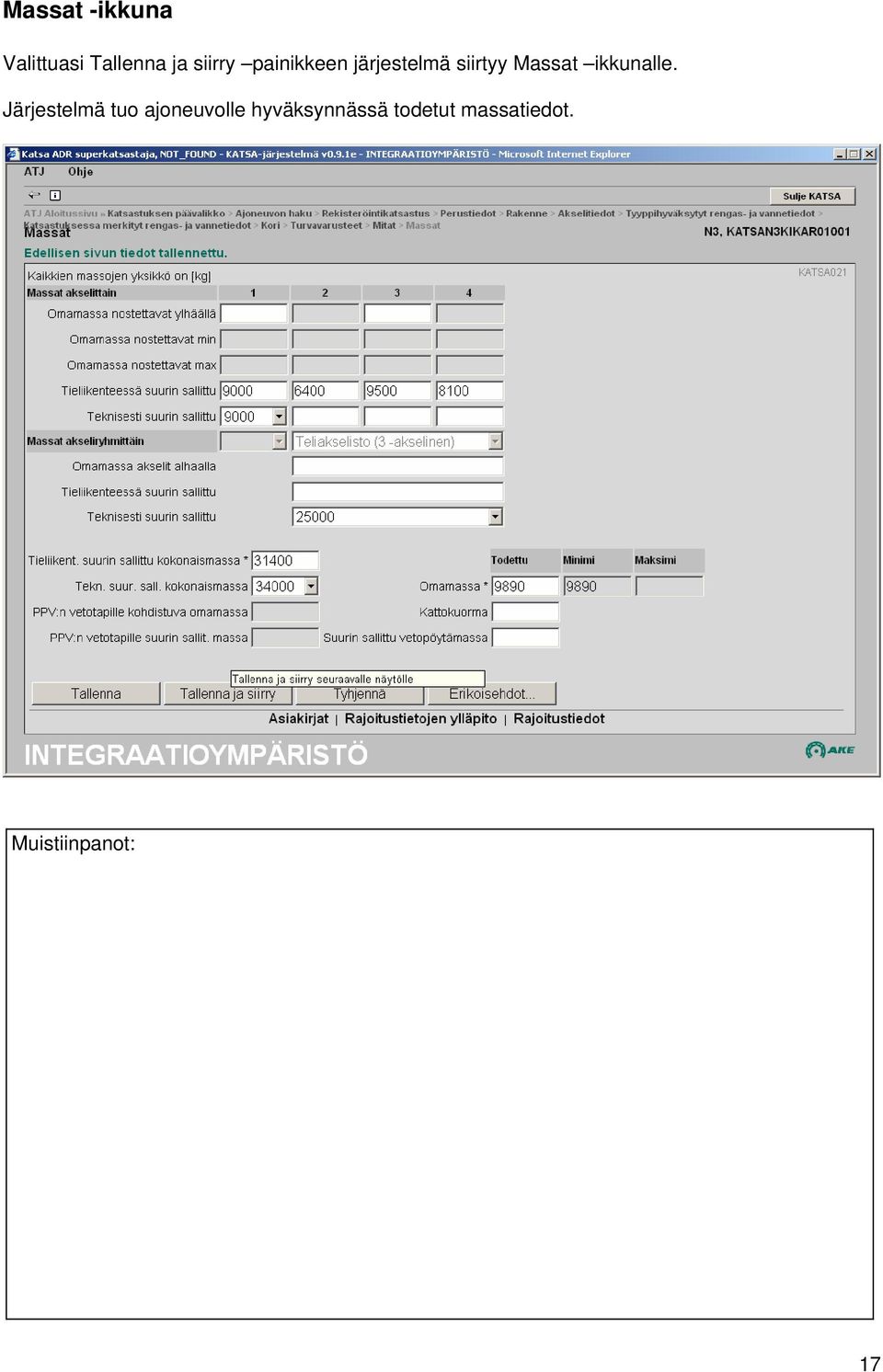

17 Massat -ikkuna Valittuasi Tallenna ja siirry painikkeen järjestelmä siirtyy Massat ikkunalle. Järjestelmä tuo ajoneuvolle hyväksynnässä todetut massatiedot. 17

18 Vie ajoneuvolle Massat -tiedot. Huom. Suurin sallittu vetopöytämassa tieto on pakollinen (vetopöydällisillä) ja se on tällä eikä kytkentäikkunalla. Jos et ole vielä täydentänyt katsastuksessa todettuja rengastietoja, voit palata täydentämään rengastiedot valitsemalla ylänavigaatiosta Katsastuksessa merkityt rengas- ja vannetiedot -tekstin. HUOM! MUISTA VIEDÄ AJONEUVOSSA OLEVIEN HYVÄKSYNNÄSTÄ POIKKEAVIEN KANTAVUUDELTAAN RIITTÄVIEN RENKAIDEN TIEDOT Katsastuksessa merkityt rengas- ja vannetiedot IKKUNALLA SEKÄ ALENNETTUJA AKSELI-, KOKONAIS- JA YHDISTELMÄMASSOJA KOSKEVIEN RENKAIDEN JA NIITÄ VASTAAVIEN MASSOJEN TIEDOT ERIKOISEHTOIHIN. MUISTA TALLENTAA Massat -IKKUNAN TIEDOT. 18

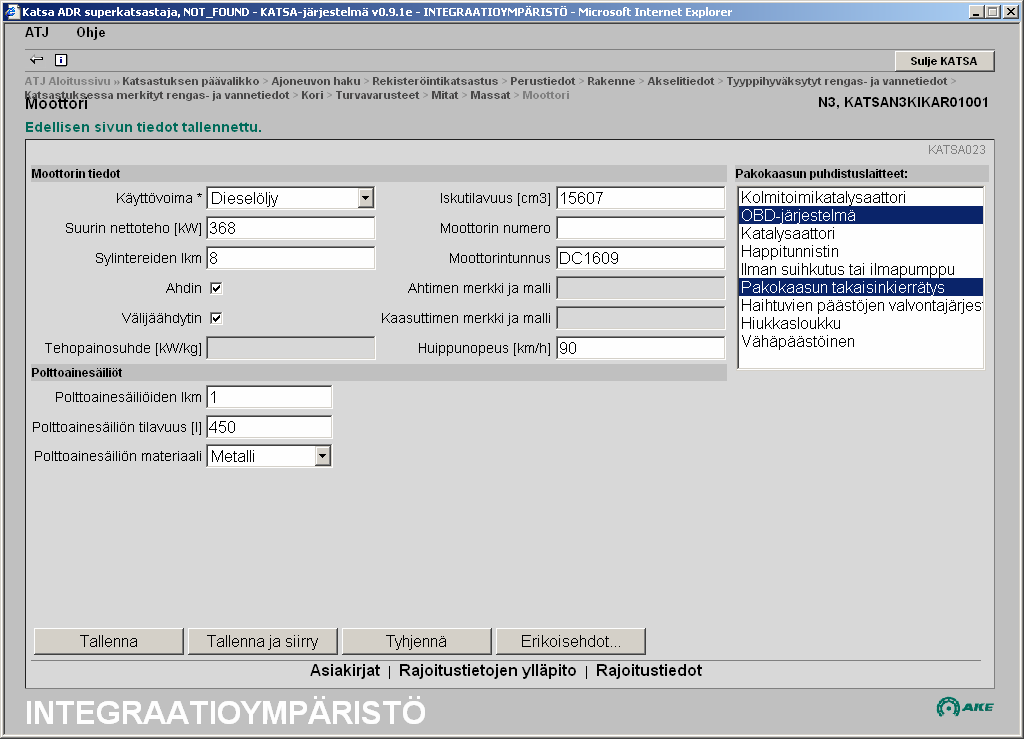

19 Moottori ikkuna Valittuasi Tallenna ja siirry painikkeen järjestelmä siirtyy Moottori ikkunalle. Vie ajoneuvolle Moottori tiedot (joita järjestelmä ei tuonut). HUOM! ISKUTILAVUUS [cm3] MERKITÄÄN KUUTIOSENTTIMETREINÄ! Tällä näytöllä olevat polttoainesäiliöt ovat AJONEUVON POLTTOAINESÄILIÖITÄ (ei siis lisälaitteiden polttoainesäiliöitä)! Lisätessäsi tai vähentäessäsi Pakokaasun puhdistuslaitteet tietoja, pidä Ctrl painin alaspainettuna ja näpäytä haluamaasi valintaa. 19

20 Päästöt ja kulutus Valittuasi Tallenna ja siirry painikkeen järjestelmä siirtyy Päästöt ja kulutus ikkunalle. Vie ajoneuvolle Päästöt ja kulutus tiedot (joita järjestelmä ei tuonut). 20

21 Jarrut -ikkuna Valittuasi Tallenna ja siirry painikkeen järjestelmä siirtyy Jarrut ikkunalle. Vie ajoneuvolle Jarrut -tiedot. Huom! Painetta (bar) koskevat arvot on vietävä desimaalin tarkkuudella. Valitse seisontajarrulle oikea vaihtoehto. 21

22 Lisäjarrut -ikkuna Valittuasi Tallenna ja siirry painikkeen järjestelmä siirtyy Lisäjarrut ikkunalle. Vie ajoneuvolle Lisäjarrut -tiedot. 22

23 Erikoisehdot Erikoisehdot -ikkuna Valittuasi Tallenna ja siirry painikkeen järjestelmä siirtyy Erikoisehdot ikkunalle. Vie ajoneuvolle Erikoisehdot -tiedot. Hae haluamasi erikoisehto valitsemalla ensin alasvetovalikosta osa-alue (jota erikoisehto koskee) ja sen jälkeen erikoisehto, jolloin valittu erikoisehto tulee näkyviin Kuvaus kenttään. 23

24 Lisää erikoisehto näpäyttämällä Lisää/Päivitä paininta, jolloin erikoisehto tulee näkyville ikkunan yläosaan. 24

25 Mikäli valitsemasi erikoisehto sisältää yhden tai useamman täydennettävän kohdan, Täydennys kenttään tulee vastaava määrä sulkumerkkejä. Vie tarvittavat tiedot sulkumerkkien (sekä suomeksi että ruotsiksi) sisälle siinä järjestyksessä, kun ne tekstissä esiintyvät. HUOM! VASTAAVAT TIEDOT TULEE AINA VIEDÄ ERIKSEEN MYÖS RUOTSIKSI! 25

26 Näpäytä Täydennä painiketta, jolloin valittu erikoisehto tulee täydennettynä näkyviin Kuvaus kenttään. Huom! Tarkista, että veit kaikki tiedot sulkumerkkien (sekä suomeksi että ruotsiksi) sisään oikein! 26

27 Lisää erikoisehto näpäyttämällä Lisää/Päivitä paininta, jolloin erikoisehto tulee näkyville ikkunan yläosaan. 27

28 Muun kuin vakiomuotoisen erikoisehdon voit viedä ajoneuvolle, valitsemalla ensin alasvetovalikosta osa-alueen (jota erikoisehto koskee) ja kirjoittamalla haluamasi tiedot Selitekenttään. HUOM! MUIDEN KUIN VAKIOMUOTOISTEN ERIKOISEHTOJEN KIRJOITTAMISTA TULEE VÄLTTÄÄ. ERIKOISEHTO TULEE VIEDÄ AINA MYÖS RUOTSIKSI. 28

29 Lisää erikoisehto näpäyttämällä Lisää/Päivitä painiketta, jolloin erikoisehto tulee näkyville ikkunan yläosaan. Erikoisehdon muuttamisen voit suorittaa valitsemalla näytön yläosasta Osa-alue kohdasta haluamasi erikoisehdon (jolloin valittu erikoisehto tulee näkyviin Kuvaus kenttään), muuttamalla Täydennys kentässä sen tiedot ja näpäyttämällä Täydennä sekä Lisää/Päivitä painikkeita. Erikoisehdon poistamisen voit suorittaa valitsemalla ikkunan yläosasta Osa-alue kohdasta haluamasi erikoisehdon (jolloin valittu erikoisehto tulee näkyviin Kuvaus kenttään) ja näpäyttämällä Poista painiketta. HUOM! MUISTA TALLENTAA VALITSEMASI ERIKOISEHDOT ENNEN KUIN POISTUT NÄYTÖLTÄ! 29

30 Kytkentätiedot Kytkennät -ikkuna Valittuasi Tallenna ja siirry painikkeen järjestelmä siirtyy Kytkennät ikkunalle. Valitse Päivitettävät / tallennettavat kytkentälaitteet -tiedoista haluamasi täydennetävä tieto. Huom! Ajoneuvon kytkentälaitteet kohdassa näkyy ajoneuvolla olevat kytkentälaitteet. 30

31 Kytkentälaitetiedot -ikkuna Valitsemalla Vetopöytä, Vetokytkin tai KAP-vetokytkin -vaihtoehdon ja näpäyttämällä Siirry painiketta järjestelmä siirtyy Kytkentälaitetiedot ikkunalle. 31

32 Täydennä ajoneuvolle vetolaitteita koskevat tiedot. HUOM! - Kääntymisetuylitys -TIETO MITATAAN ENSIMMÄISEN AKSELIN SIJAINTIKOHDASTA (riippumatta siitä, onko akseli esim. erillinen tai telin osa)! - Etäisyys etuakselista -tieto MITATAAN ENSIMMÄISEN AKSELIN SIJAINTIKOHDASTA VETOLAITTEESEEN (riippumatta siitä, onko akseli esim. erillinen tai telin osa)! 32

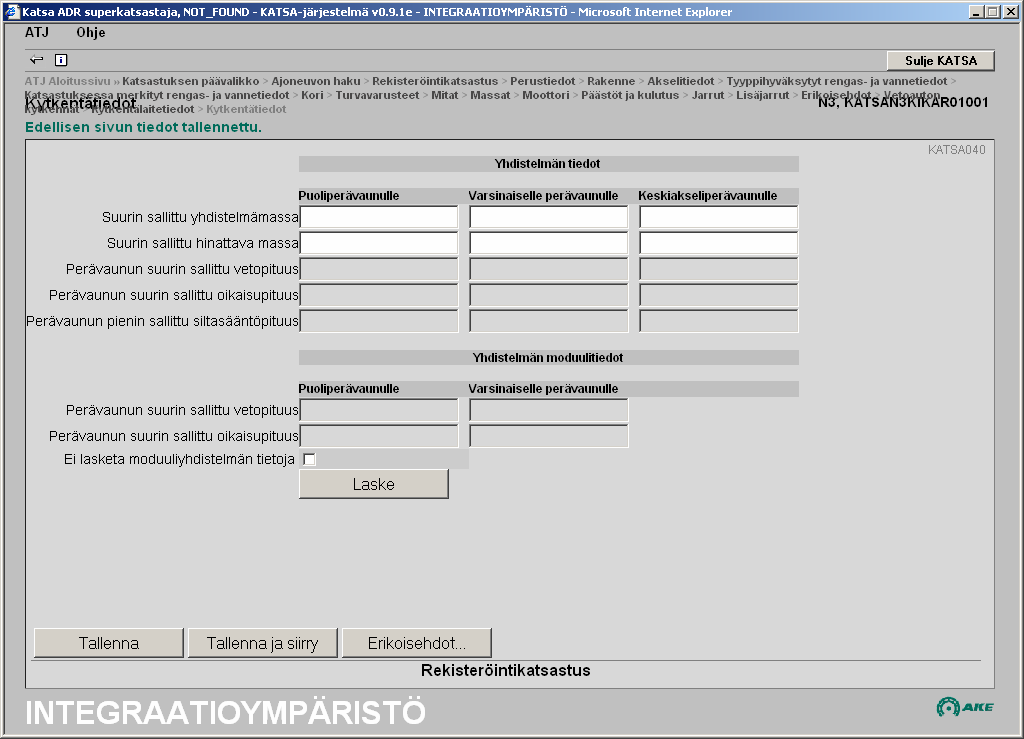

33 Kytkentätiedot -ikkuna Näpäyttämällä Tallenna ja siirry painiketta järjestelmä siirtyy Kytkentätiedot ikkunalle. 33

34 HUOM! Valitse ensin Ei lasketa moduuliyhdistelmän tietoja laatikko, jos ajoneuvo ei täytä moduuliyhdistelmän vetoauton vaatimuksia. Suurin sallittu yhdistelmämassa -tiedon oletusarvona on 48000, ja kg. Moduuliyhdistelmän Kokonaismassa tiedon oletusarvona on kg. Näpäyttämällä Laske painiketta järjestelmä laskee ajoneuvolle kytkentätiedot. Muuta tarvittaessa Suurin sallittu yhdistelmämassa tietoja sekä Moduuliyhdistelmän Kokonaismassa tietoa. Lisää/muuta tarvittaessa Suurin sallittu hinattava massa- tietoja. Huom! Suurin sallittu hinattava massa -tiedolla tarkoitetaan TÄYDENNETTÄVÄNÄ OLEVAAN ajoneuvoon kytkettävän hinattavan ajoneuvon suurinta sallittua massaa. Jos valitset Tallenna ja siirry painikkeen, järjestelmä siirtyy Rekisteröintikatsastus ikkunalle. 34

35 Rekisteröintikatsastuksen navigointi ikkuna 2 Valitsemalla Tallenna ja siirry painikkeen järjestelmä palaa Rekisteröintikatsastus ikkunalle. Ikkunalla näkyy mitä tietoja ajoneuvolle on tallennettu. HUOM. AJONEUVOLLE ON VASTA TALLENNETTU TIETOJA EIKÄ KATSASTUSTAPAHTUMAA (Rekisteröintikatsastus) OLE VIELÄ PÄÄTETTY! KATSASTUS ON VIELÄ JÄRJESTELMÄSSÄ KESKENERÄISENÄ! Katsastuksen päättäminen (jos katsastuspäätös hyväksytty tai hylätty) tulee tehdä Katsastustapahtuma ikkunalla! Ajoneuvoa koskevat rajoitustiedot (vireilläolo, ajokielto, autoverovapaus, recall) tulee täydentää Rajoitustietojen ylläpito ikkunalla. Kyseiselle ikkunalle voi siirtyä Rekisteröintikatsastus ikkunalta tai miltä tahansa sen jälkeiseltä yläpolun ikkunalta. RAJOITUSTIEDOT TULEE AINA TÄYTTÄÄ ENNEN KATSASTUSPÄÄTÖKSEN (Hyväksytty / Hylätty) TALLENTAMISTA! 35

36 Katsastuksen päättäminen Katsastustapahtuma -ikkuna Valitsemalla Katsastustapahtuma otsikon järjestelmä siirtyy Katsastustapahtuma (Rekisteröintikatsastus) ikkunalle. Huom! Voit siirtyä Rajoitustietojen ylläpito ikkunalle tekemään rajoitustietojen täydentämisen tässäkin vaiheessa (ja palata sen jälkeen takaisin tälle näytölle tekemään katsastuspäätöksen)! 36

37 Vie ajoneuvolle Katsastustapahtuma (Rekisteröintikatsastus) tiedot. Huom! Katsastuspäätökseksi voit valita vain hyväksytty tai hylätty! - Jos katsastus hyväksytään, valitse Katsastuspäätös hyväksytty (>tuloste). - Jos katsastus hylätään, tallenna ajoneuvolle Rajoitustietojen ylläpito ikkunalla Vireilläolo tieto ja valitse sen jälkeen tällä ikkunalla Katsastuspäätös hylätty (>tuloste). - Jos ajoneuvo määrätään ajokieltoon, tallenna ajoneuvolle Rajoitustietojen ylläpito ikkunalla Ajokielto tieto ja valitse sen jälkeen tällä ikkunalla Katsastuspäätös hylätty (>tuloste). - Jos katsastus keskeytetään (esim. toimipaikan laitevika), tallenna ajoneuvolle Rajoitustietojen ylläpito ikkunalla Vireilläolo -tieto ja lopeta tietojen täydentäminen (valitse yläpolusta Katsastuksen päävalikko -teksti tai Ajoneuvon haku teksti, jolloin poistut ajoneuvokohtaisista tiedoista). Katsastustapahtumaa ei päätetä ja ajoneuvon katsastus jää järjestelmään keskeneräiseksi katsastustapahtumaksi. Ajoneuvolle ei siis tallenneta katsastusta eikä sille tehdä tulostetta. 37

38 Valitsemalla Esikatsele todistus painikkeen voit tarkastaa rekisteröintikatsastustodistukselle tulevia tietoja. Huom! Tulosteet eivät ole kaikilla ajoneuvoluokilla samanlaiset. Päätä katsastustapahtuma valitsemalla Tallenna katsastus painike, jolloin järjestelmä tulostaa ajoneuvolle rekisteröintikatsastustodistuksen (ei koske keskeytettyä katsastusta). Huom! Kokoa katsastuksen hyväksymisen perusteena olevat asiakirjat digitointia varten. 38
