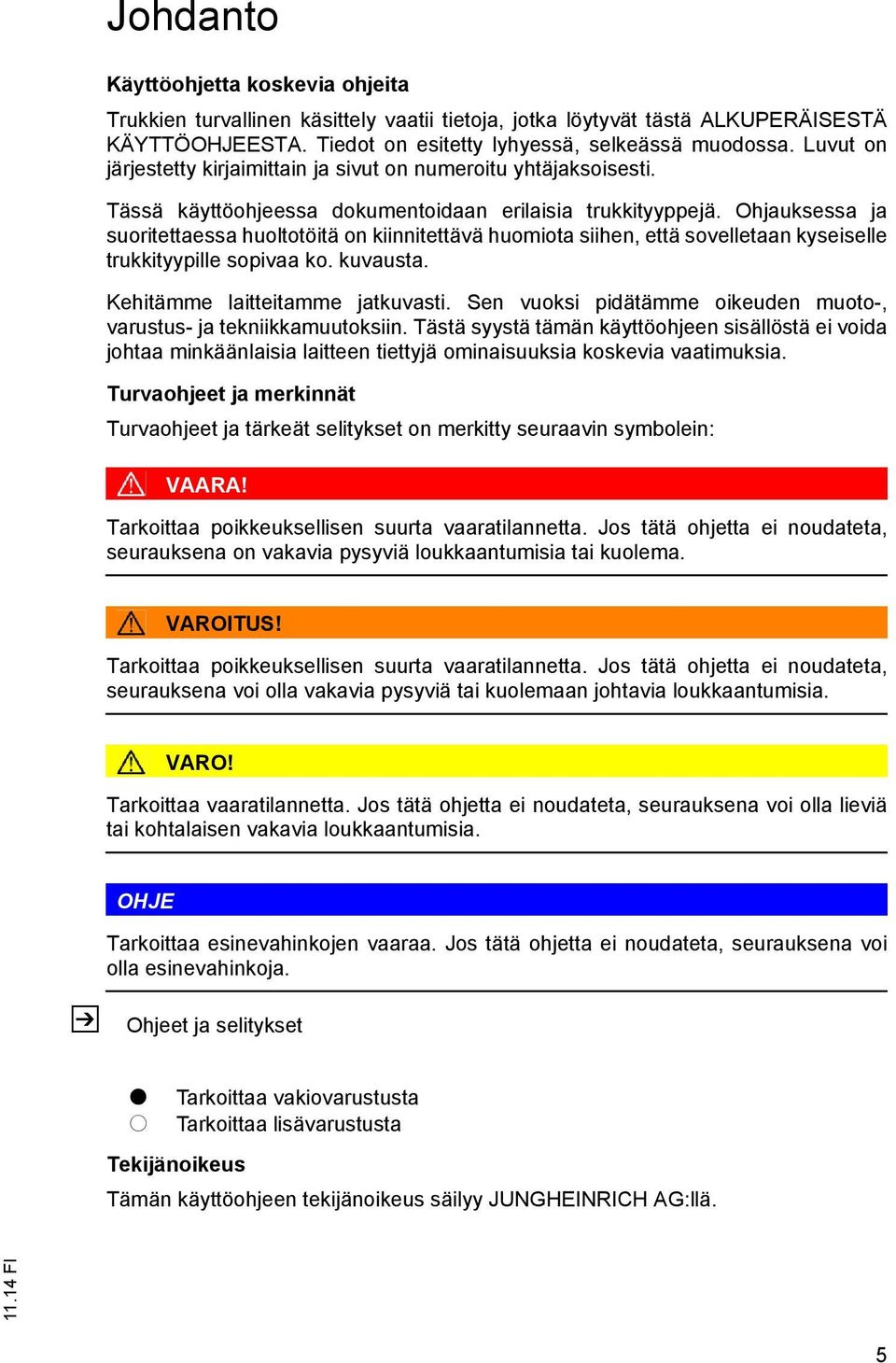

4 Johdanto Käyttöohjetta koskevia ohjeita Trukkien turvallinen käsittely vaatii tietoja, jotka löytyvät tästä ALKUPERÄISESTÄ KÄYTTÖOHJEESTA. Tiedot on esitetty lyhyessä, selkeässä muodossa. Luvut on järjestetty kirjaimittain ja sivut on numeroitu yhtäjaksoisesti. Tässä käyttöohjeessa dokumentoidaan erilaisia trukkityyppejä. Ohjauksessa ja suoritettaessa huoltotöitä on kiinnitettävä huomiota siihen, että sovelletaan kyseiselle trukkityypille sopivaa ko. kuvausta. Kehitämme laitteitamme jatkuvasti. Sen vuoksi pidätämme oikeuden muoto-, varustus- ja tekniikkamuutoksiin. Tästä syystä tämän käyttöohjeen sisällöstä ei voida johtaa minkäänlaisia laitteen tiettyjä ominaisuuksia koskevia vaatimuksia. Turvaohjeet ja merkinnät Turvaohjeet ja tärkeät selitykset on merkitty seuraavin symbolein: VAARA! Tarkoittaa poikkeuksellisen suurta vaaratilannetta. Jos tätä ohjetta ei noudateta, seurauksena on vakavia pysyviä loukkaantumisia tai kuolema. VAROITUS! Tarkoittaa poikkeuksellisen suurta vaaratilannetta. Jos tätä ohjetta ei noudateta, seurauksena voi olla vakavia pysyviä tai kuolemaan johtavia loukkaantumisia. VARO! Tarkoittaa vaaratilannetta. Jos tätä ohjetta ei noudateta, seurauksena voi olla lieviä tai kohtalaisen vakavia loukkaantumisia. Z OHJE Tarkoittaa esinevahinkojen vaaraa. Jos tätä ohjetta ei noudateta, seurauksena voi olla esinevahinkoja. Ohjeet ja selitykset t Tarkoittaa vakiovarustusta o Tarkoittaa lisävarustusta Tekijänoikeus Tämän käyttöohjeen tekijänoikeus säilyy JUNGHEINRICH AG:llä. 5

5 Jungheinrich Aktiengesellschaft Am Stadtrand Hamburg - Saksa Puhelin: +49 (0) 40/

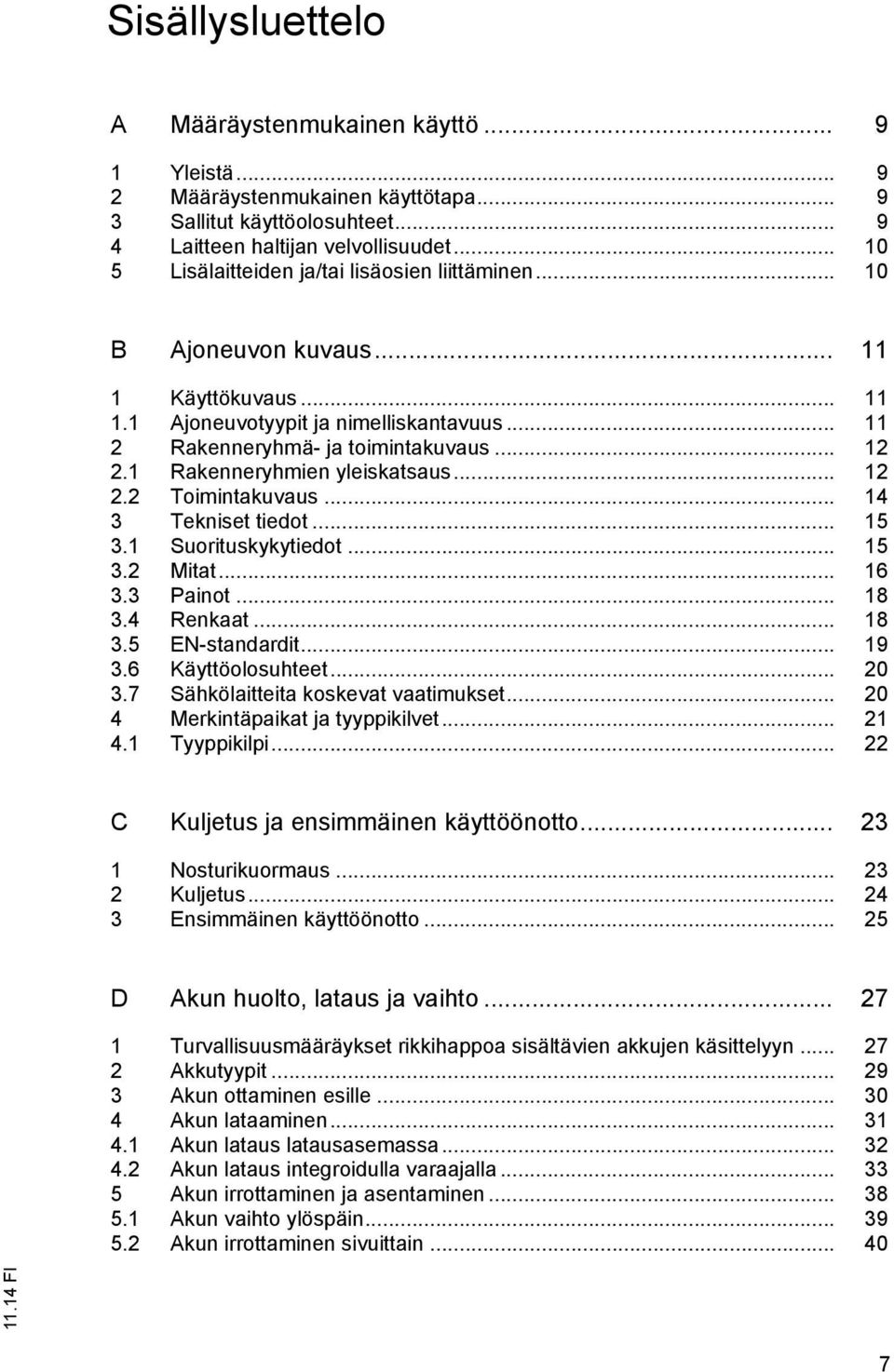

6 Sisällysluettelo A Määräystenmukainen käyttö Yleistä Määräystenmukainen käyttötapa Sallitut käyttöolosuhteet Laitteen haltijan velvollisuudet Lisälaitteiden ja/tai lisäosien liittäminen B Ajoneuvon kuvaus Käyttökuvaus Ajoneuvotyypit ja nimelliskantavuus Rakenneryhmä- ja toimintakuvaus Rakenneryhmien yleiskatsaus Toimintakuvaus Tekniset tiedot Suorituskykytiedot Mitat Painot Renkaat EN-standardit Käyttöolosuhteet Sähkölaitteita koskevat vaatimukset Merkintäpaikat ja tyyppikilvet Tyyppikilpi C Kuljetus ja ensimmäinen käyttöönotto Nosturikuormaus Kuljetus Ensimmäinen käyttöönotto D Akun huolto, lataus ja vaihto Turvallisuusmääräykset rikkihappoa sisältävien akkujen käsittelyyn Akkutyypit Akun ottaminen esille Akun lataaminen Akun lataus latausasemassa Akun lataus integroidulla varaajalla Akun irrottaminen ja asentaminen Akun vaihto ylöspäin Akun irrottaminen sivuittain

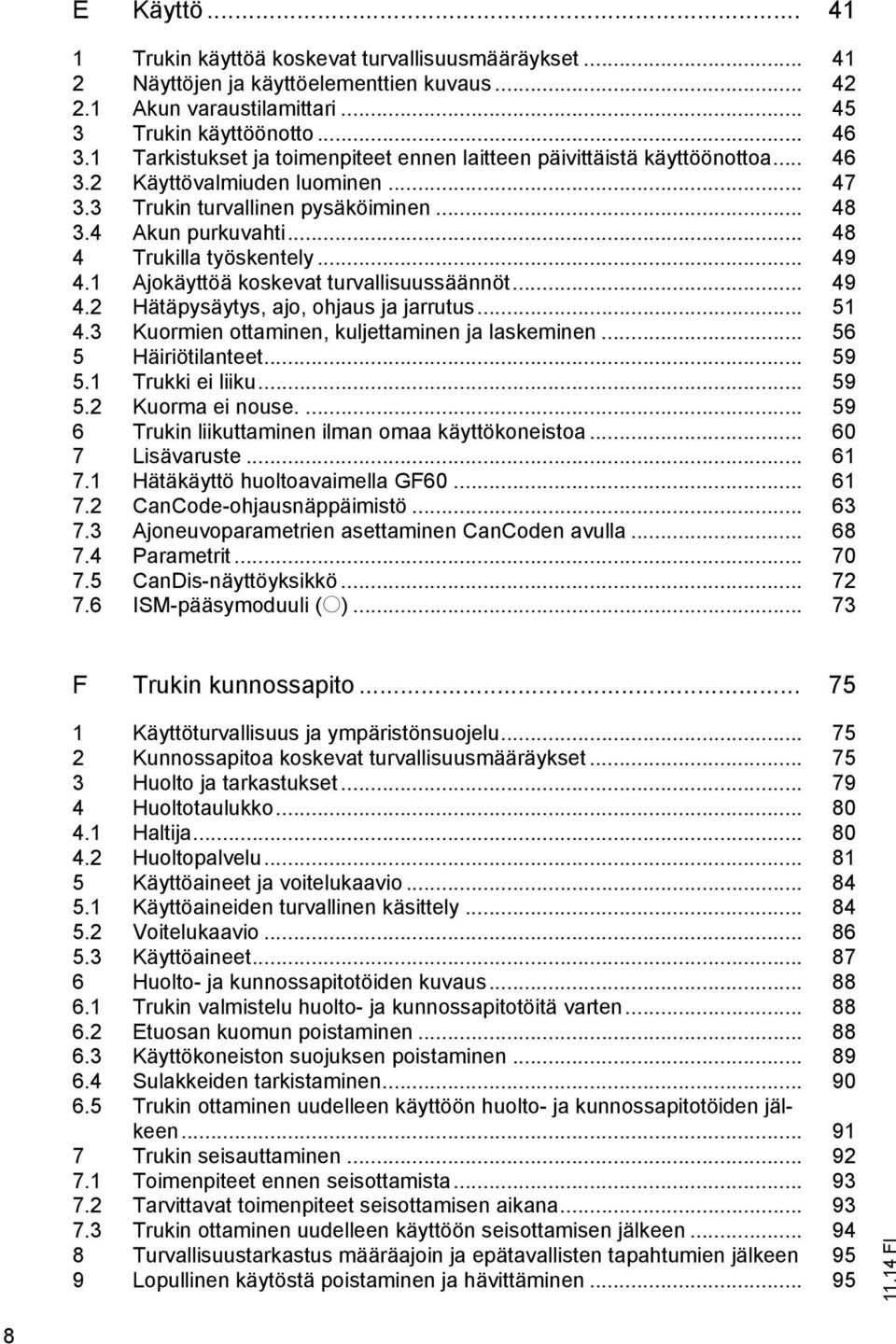

7 E Käyttö Trukin käyttöä koskevat turvallisuusmääräykset Näyttöjen ja käyttöelementtien kuvaus Akun varaustilamittari Trukin käyttöönotto Tarkistukset ja toimenpiteet ennen laitteen päivittäistä käyttöönottoa Käyttövalmiuden luominen Trukin turvallinen pysäköiminen Akun purkuvahti Trukilla työskentely Ajokäyttöä koskevat turvallisuussäännöt Hätäpysäytys, ajo, ohjaus ja jarrutus Kuormien ottaminen, kuljettaminen ja laskeminen Häiriötilanteet Trukki ei liiku Kuorma ei nouse Trukin liikuttaminen ilman omaa käyttökoneistoa Lisävaruste Hätäkäyttö huoltoavaimella GF CanCode-ohjausnäppäimistö Ajoneuvoparametrien asettaminen CanCoden avulla Parametrit CanDis-näyttöyksikkö ISM-pääsymoduuli (o) F Trukin kunnossapito Käyttöturvallisuus ja ympäristönsuojelu Kunnossapitoa koskevat turvallisuusmääräykset Huolto ja tarkastukset Huoltotaulukko Haltija Huoltopalvelu Käyttöaineet ja voitelukaavio Käyttöaineiden turvallinen käsittely Voitelukaavio Käyttöaineet Huolto- ja kunnossapitotöiden kuvaus Trukin valmistelu huolto- ja kunnossapitotöitä varten Etuosan kuomun poistaminen Käyttökoneiston suojuksen poistaminen Sulakkeiden tarkistaminen Trukin ottaminen uudelleen käyttöön huolto- ja kunnossapitotöiden jälkeen Trukin seisauttaminen Toimenpiteet ennen seisottamista Tarvittavat toimenpiteet seisottamisen aikana Trukin ottaminen uudelleen käyttöön seisottamisen jälkeen Turvallisuustarkastus määräajoin ja epätavallisten tapahtumien jälkeen 95 9 Lopullinen käytöstä poistaminen ja hävittäminen

8 Liite JH-ajoakun käyttöohje Z Tämä käyttöohje koskee vain Jungheinrich-merkkisiä akkutyyppejä. Käytettäessä muita merkkejä on huomioitava valmistajan käyttöohjeet FIN 1

9 FIN

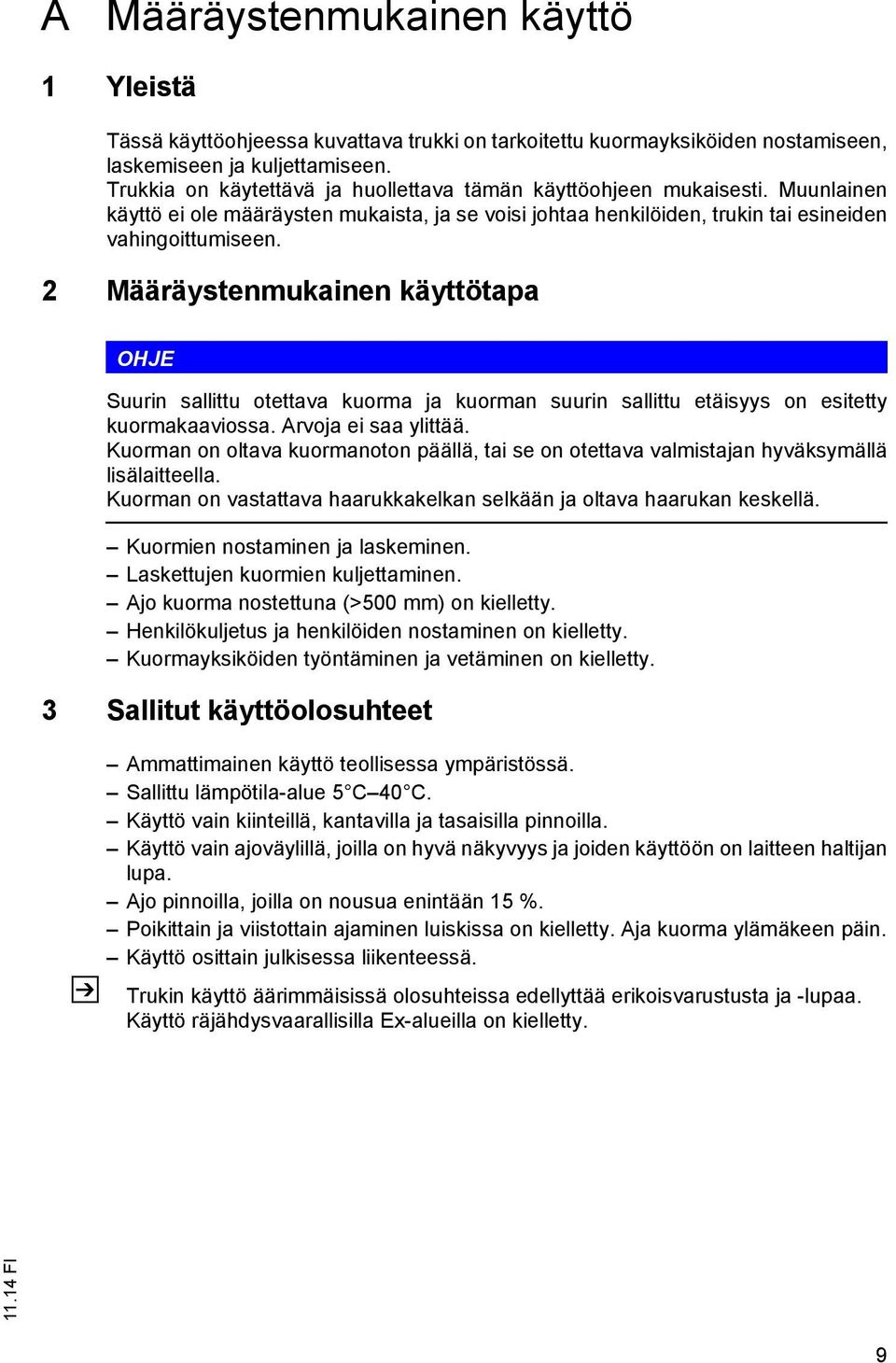

10 A Määräystenmukainen käyttö 1 Yleistä Tässä käyttöohjeessa kuvattava trukki on tarkoitettu kuormayksiköiden nostamiseen, laskemiseen ja kuljettamiseen. Trukkia on käytettävä ja huollettava tämän käyttöohjeen mukaisesti. Muunlainen käyttö ei ole määräysten mukaista, ja se voisi johtaa henkilöiden, trukin tai esineiden vahingoittumiseen. 2 Määräystenmukainen käyttötapa OHJE Suurin sallittu otettava kuorma ja kuorman suurin sallittu etäisyys on esitetty kuormakaaviossa. Arvoja ei saa ylittää. Kuorman on oltava kuormanoton päällä, tai se on otettava valmistajan hyväksymällä lisälaitteella. Kuorman on vastattava haarukkakelkan selkään ja oltava haarukan keskellä. Kuormien nostaminen ja laskeminen. Laskettujen kuormien kuljettaminen. Ajo kuorma nostettuna (>500 mm) on kielletty. Henkilökuljetus ja henkilöiden nostaminen on kielletty. Kuormayksiköiden työntäminen ja vetäminen on kielletty. 3 Sallitut käyttöolosuhteet Z Ammattimainen käyttö teollisessa ympäristössä. Sallittu lämpötila-alue 5 C 40 C. Käyttö vain kiinteillä, kantavilla ja tasaisilla pinnoilla. Käyttö vain ajoväylillä, joilla on hyvä näkyvyys ja joiden käyttöön on laitteen haltijan lupa. Ajo pinnoilla, joilla on nousua enintään 15 %. Poikittain ja viistottain ajaminen luiskissa on kielletty. Aja kuorma ylämäkeen päin. Käyttö osittain julkisessa liikenteessä. Trukin käyttö äärimmäisissä olosuhteissa edellyttää erikoisvarustusta ja -lupaa. Käyttö räjähdysvaarallisilla Ex-alueilla on kielletty. 9

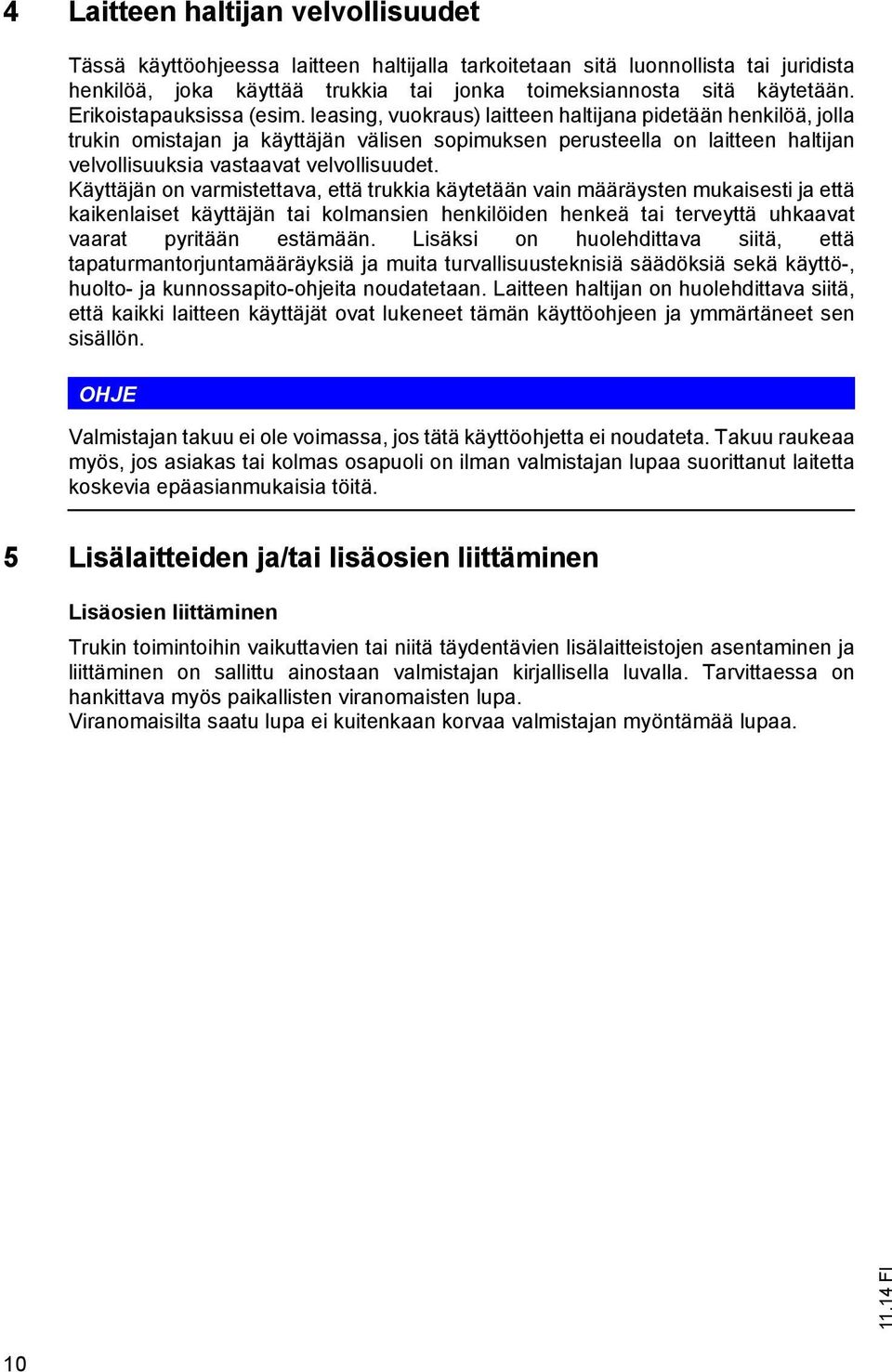

11 4 Laitteen haltijan velvollisuudet Tässä käyttöohjeessa laitteen haltijalla tarkoitetaan sitä luonnollista tai juridista henkilöä, joka käyttää trukkia tai jonka toimeksiannosta sitä käytetään. Erikoistapauksissa (esim. leasing, vuokraus) laitteen haltijana pidetään henkilöä, jolla trukin omistajan ja käyttäjän välisen sopimuksen perusteella on laitteen haltijan velvollisuuksia vastaavat velvollisuudet. Käyttäjän on varmistettava, että trukkia käytetään vain määräysten mukaisesti ja että kaikenlaiset käyttäjän tai kolmansien henkilöiden henkeä tai terveyttä uhkaavat vaarat pyritään estämään. Lisäksi on huolehdittava siitä, että tapaturmantorjuntamääräyksiä ja muita turvallisuusteknisiä säädöksiä sekä käyttö-, huolto- ja kunnossapito-ohjeita noudatetaan. Laitteen haltijan on huolehdittava siitä, että kaikki laitteen käyttäjät ovat lukeneet tämän käyttöohjeen ja ymmärtäneet sen sisällön. OHJE Valmistajan takuu ei ole voimassa, jos tätä käyttöohjetta ei noudateta. Takuu raukeaa myös, jos asiakas tai kolmas osapuoli on ilman valmistajan lupaa suorittanut laitetta koskevia epäasianmukaisia töitä. 5 Lisälaitteiden ja/tai lisäosien liittäminen Lisäosien liittäminen Trukin toimintoihin vaikuttavien tai niitä täydentävien lisälaitteistojen asentaminen ja liittäminen on sallittu ainostaan valmistajan kirjallisella luvalla. Tarvittaessa on hankittava myös paikallisten viranomaisten lupa. Viranomaisilta saatu lupa ei kuitenkaan korvaa valmistajan myöntämää lupaa. 10

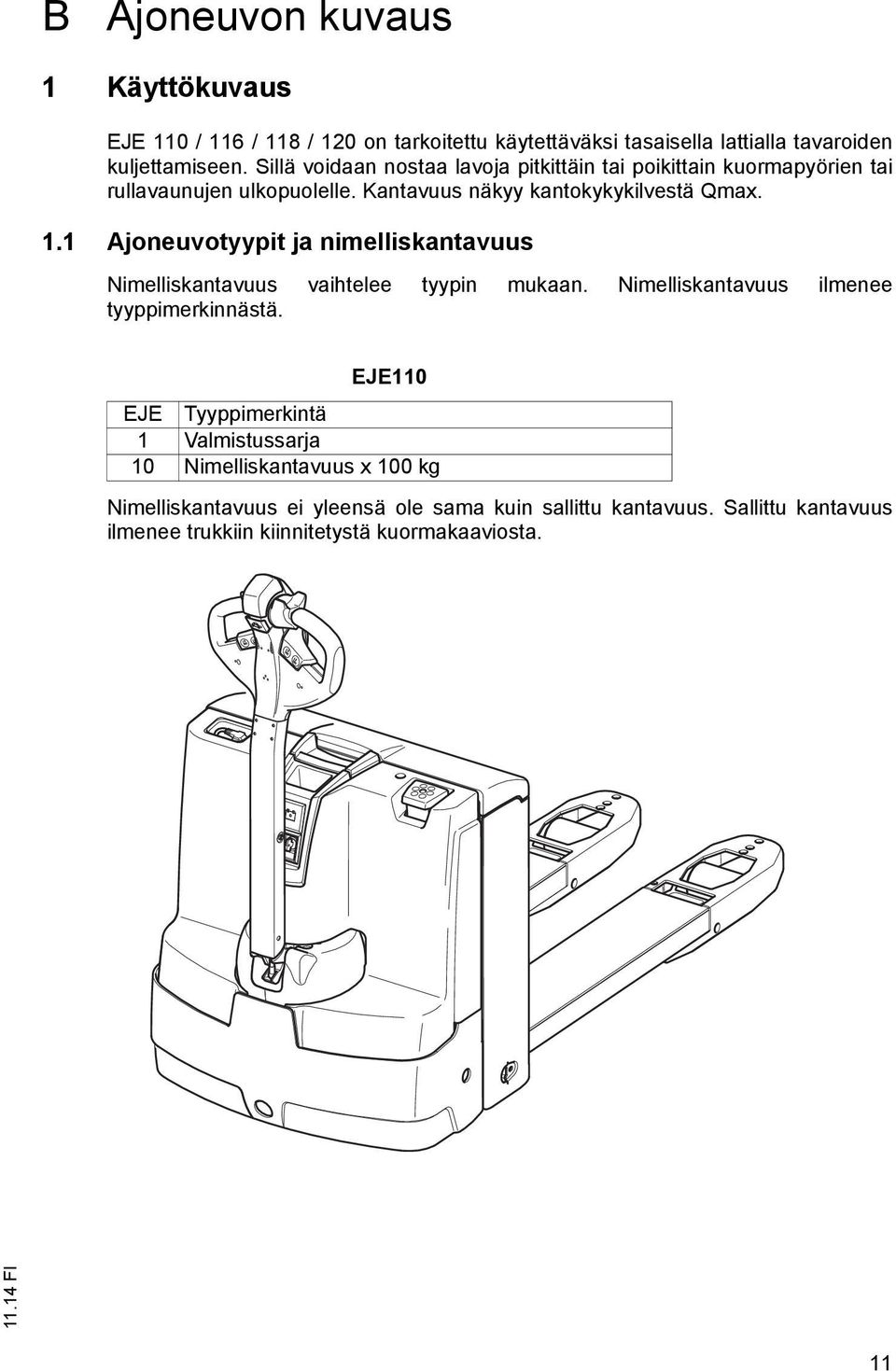

12 B Ajoneuvon kuvaus 1 Käyttökuvaus EJE 110 / 116 / 118 / 120 on tarkoitettu käytettäväksi tasaisella lattialla tavaroiden kuljettamiseen. Sillä voidaan nostaa lavoja pitkittäin tai poikittain kuormapyörien tai rullavaunujen ulkopuolelle. Kantavuus näkyy kantokykykilvestä Qmax. 1.1 Ajoneuvotyypit ja nimelliskantavuus Nimelliskantavuus vaihtelee tyypin mukaan. Nimelliskantavuus ilmenee tyyppimerkinnästä. EJE110 EJE Tyyppimerkintä 1 Valmistussarja 10 Nimelliskantavuus x 100 kg Nimelliskantavuus ei yleensä ole sama kuin sallittu kantavuus. Sallittu kantavuus ilmenee trukkiin kiinnitetystä kuormakaaviosta. 11

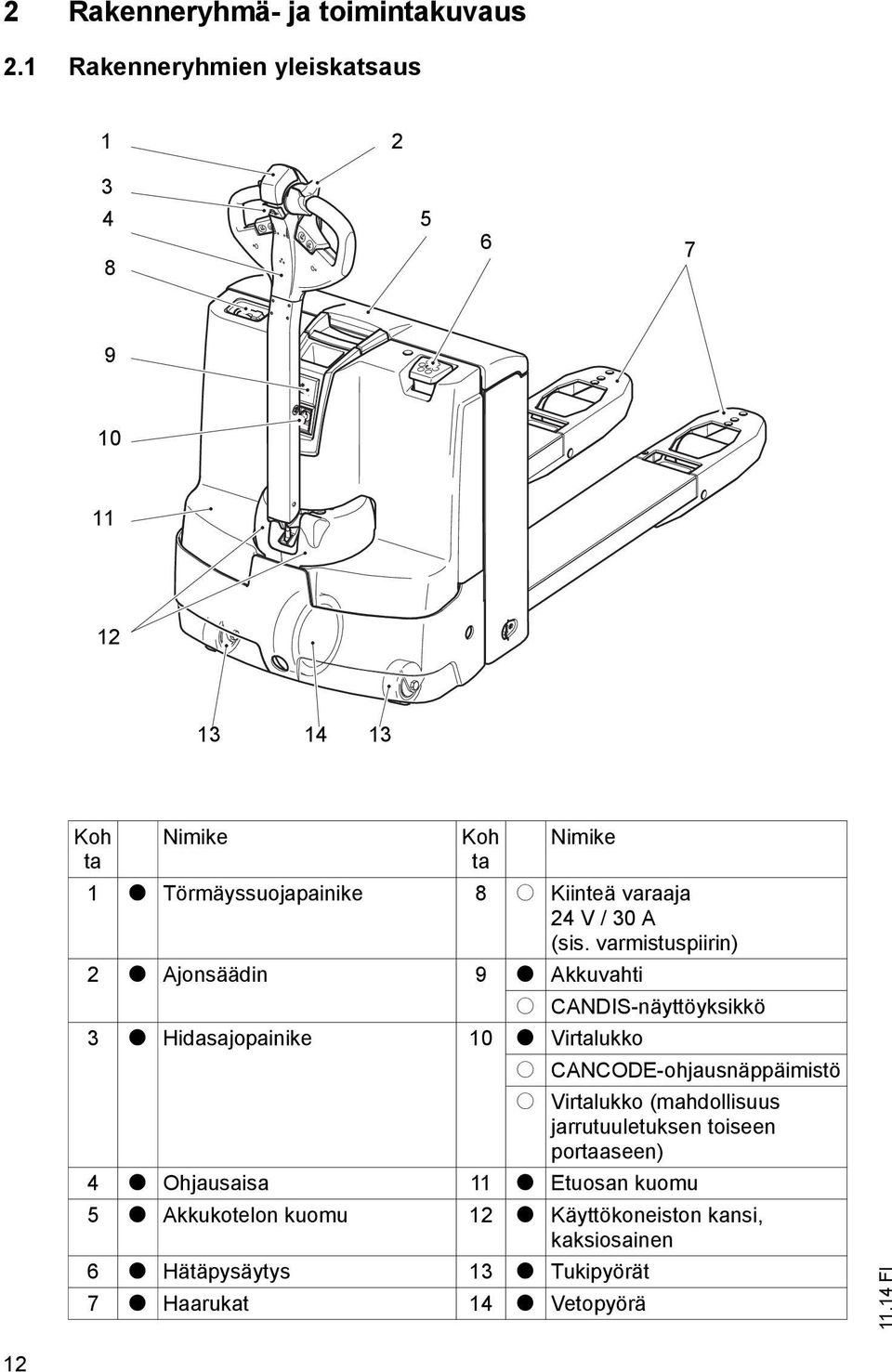

13 2 Rakenneryhmä- ja toimintakuvaus 2.1 Rakenneryhmien yleiskatsaus Koh ta Nimike Koh ta Nimike 1 t Törmäyssuojapainike 8 o Kiinteä varaaja 24 V / 30 A (sis. varmistuspiirin) 2 t Ajonsäädin 9 t Akkuvahti o CANDIS-näyttöyksikkö 3 t Hidasajopainike 10 t Virtalukko o CANCODE-ohjausnäppäimistö o Virtalukko (mahdollisuus jarrutuuletuksen toiseen portaaseen) 4 t Ohjausaisa 11 t Etuosan kuomu 5 t Akkukotelon kuomu 12 t Käyttökoneiston kansi, kaksiosainen 6 t Hätäpysäytys 13 t Tukipyörät 7 t Haarukat 14 t Vetopyörä 12

14 t = vakiovaruste o = lisävaruste 13

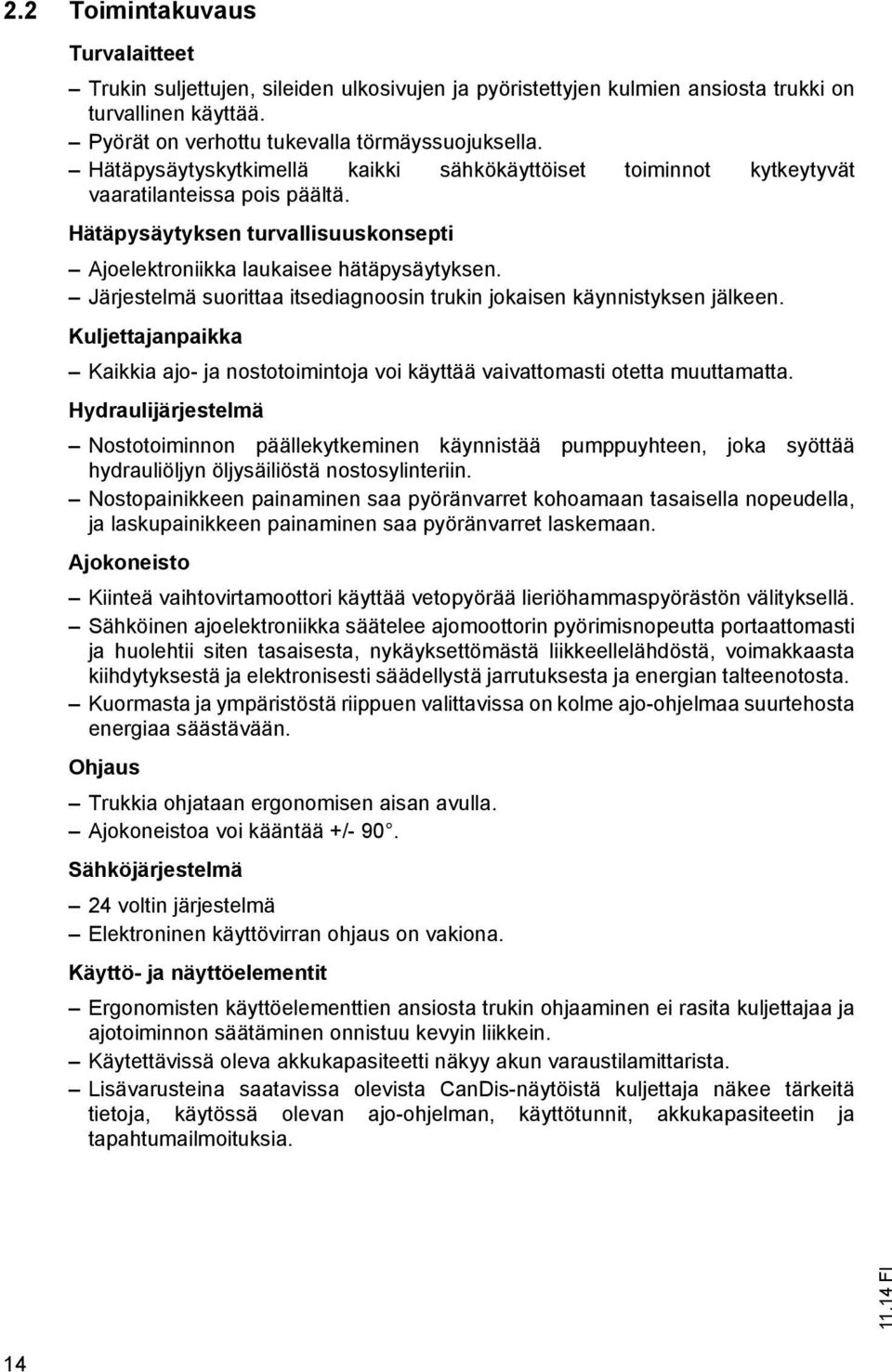

15 2.2 Toimintakuvaus Turvalaitteet Trukin suljettujen, sileiden ulkosivujen ja pyöristettyjen kulmien ansiosta trukki on turvallinen käyttää. Pyörät on verhottu tukevalla törmäyssuojuksella. Hätäpysäytyskytkimellä kaikki sähkökäyttöiset toiminnot kytkeytyvät vaaratilanteissa pois päältä. Hätäpysäytyksen turvallisuuskonsepti Ajoelektroniikka laukaisee hätäpysäytyksen. Järjestelmä suorittaa itsediagnoosin trukin jokaisen käynnistyksen jälkeen. Kuljettajanpaikka Kaikkia ajo- ja nostotoimintoja voi käyttää vaivattomasti otetta muuttamatta. Hydraulijärjestelmä Nostotoiminnon päällekytkeminen käynnistää pumppuyhteen, joka syöttää hydrauliöljyn öljysäiliöstä nostosylinteriin. Nostopainikkeen painaminen saa pyöränvarret kohoamaan tasaisella nopeudella, ja laskupainikkeen painaminen saa pyöränvarret laskemaan. Ajokoneisto Kiinteä vaihtovirtamoottori käyttää vetopyörää lieriöhammaspyörästön välityksellä. Sähköinen ajoelektroniikka säätelee ajomoottorin pyörimisnopeutta portaattomasti ja huolehtii siten tasaisesta, nykäyksettömästä liikkeellelähdöstä, voimakkaasta kiihdytyksestä ja elektronisesti säädellystä jarrutuksesta ja energian talteenotosta. Kuormasta ja ympäristöstä riippuen valittavissa on kolme ajo-ohjelmaa suurtehosta energiaa säästävään. Ohjaus Trukkia ohjataan ergonomisen aisan avulla. Ajokoneistoa voi kääntää +/- 90. Sähköjärjestelmä 24 voltin järjestelmä Elektroninen käyttövirran ohjaus on vakiona. Käyttö- ja näyttöelementit Ergonomisten käyttöelementtien ansiosta trukin ohjaaminen ei rasita kuljettajaa ja ajotoiminnon säätäminen onnistuu kevyin liikkein. Käytettävissä oleva akkukapasiteetti näkyy akun varaustilamittarista. Lisävarusteina saatavissa olevista CanDis-näytöistä kuljettaja näkee tärkeitä tietoja, käytössä olevan ajo-ohjelman, käyttötunnit, akkukapasiteetin ja tapahtumailmoituksia. 14

16 3 Tekniset tiedot Z Tekniset tiedot on ilmoitettu VDI 2198:n mukaan. Oikeus teknisiin muutoksiin ja täydennyksiin pidätetään. 3.1 Suorituskykytiedot Nimike EJE 110 EJE 116 EJE 118 EJE 120 Q Nimelliskantavuus kg C Vakiohaarukanpituuden kuorman painopisteen mm etäisyys *) Ajonopeus nimelliskuorman kanssa / 5,0 / 5,0 6,0 / 6,0 6,0 / 6,0 6,0 / 6,0 km/h ilman nimelliskuormaa Nostonopeus nimelliskuorman kanssa / 0,04/0,05 0,04/0,05 0,04/0,05 0,04/0,05 m/s ilman nimelliskuormaa Laskunopeus nimelliskuorman kanssa / 0,05/0,04 0,05/0,04 0,05/0,04 0,05/0,04 m/s ilman nimelliskuormaa Enimmäisnousukyky (5 min.) nimelliskuorman kanssa / ilman nimelliskuormaa 10 / / 20 9 / 20 8 / 20 % *) Pidennetyillä haarukoilla kuorman painopiste on haarukan keskellä. 15

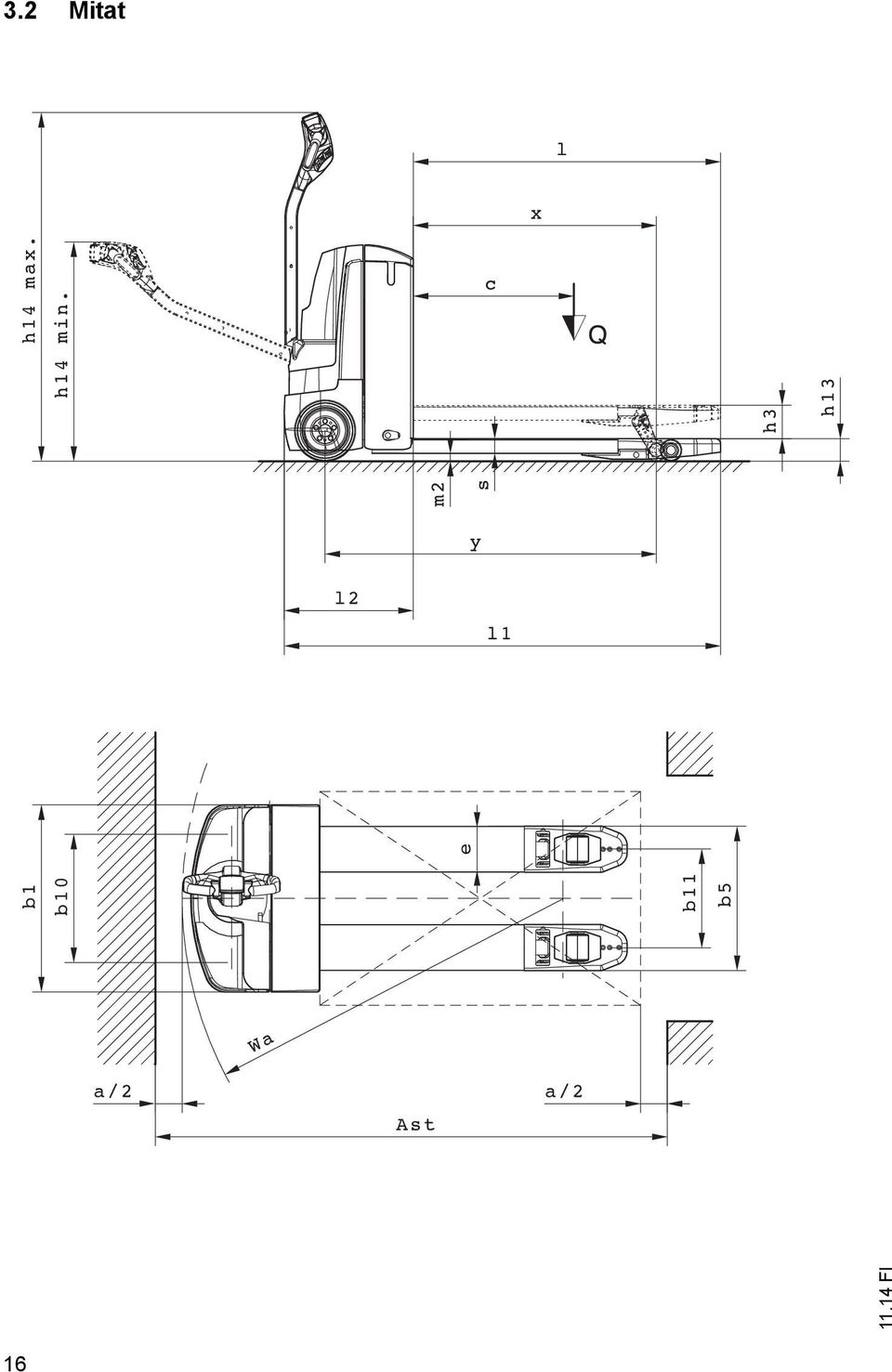

17 3.2 Mitat 16

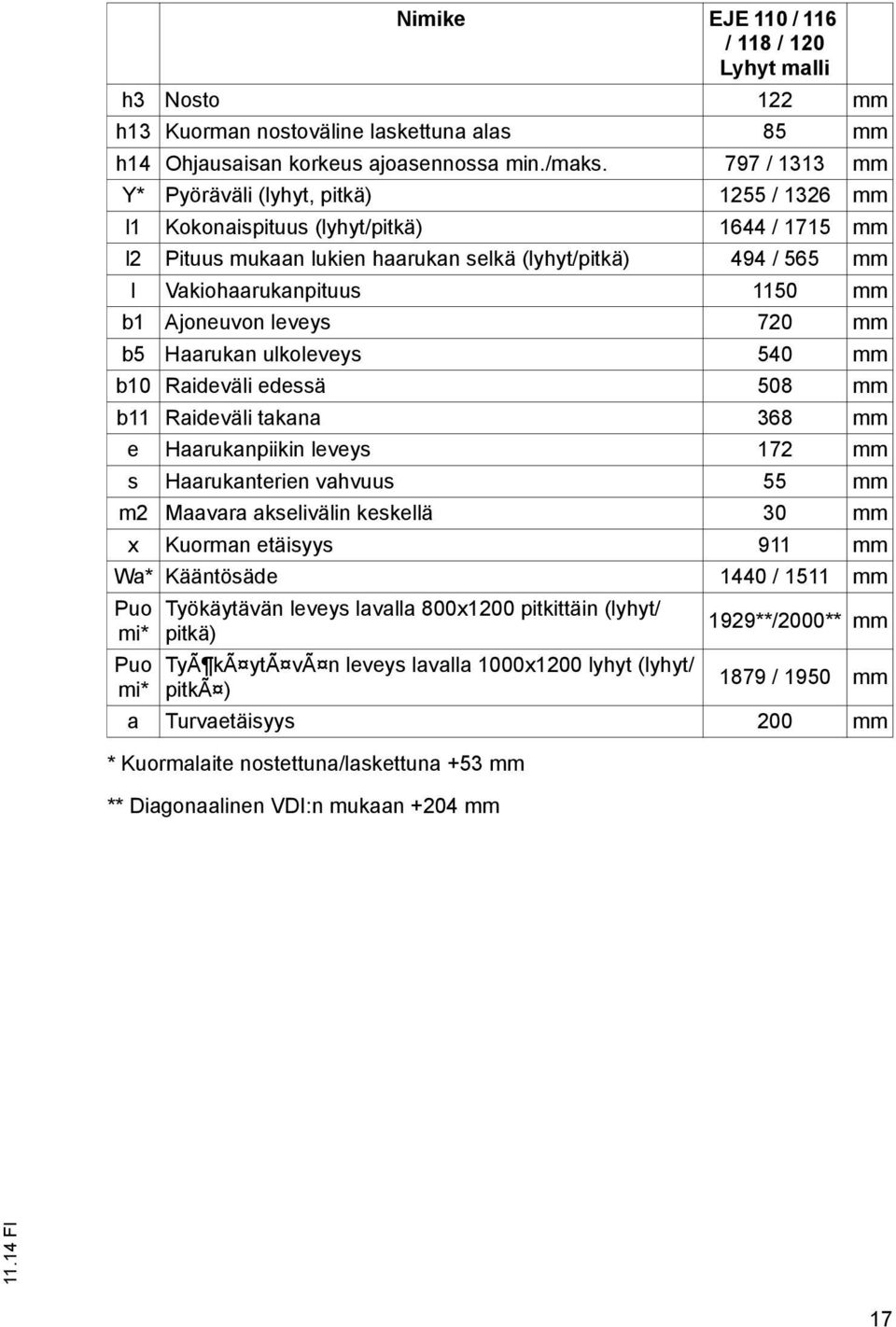

18 Nimike EJE 110 / 116 / 118 / 120 Lyhyt malli h3 Nosto 122 mm h13 Kuorman nostoväline laskettuna alas 85 mm h14 Ohjausaisan korkeus ajoasennossa min./maks. 797 / 1313 mm Y* Pyöräväli (lyhyt, pitkä) 1255 / 1326 mm l1 Kokonaispituus (lyhyt/pitkä) 1644 / 1715 mm l2 Pituus mukaan lukien haarukan selkä (lyhyt/pitkä) 494 / 565 mm l Vakiohaarukanpituus 1150 mm b1 Ajoneuvon leveys 720 mm b5 Haarukan ulkoleveys 540 mm b10 Raideväli edessä 508 mm b11 Raideväli takana 368 mm e Haarukanpiikin leveys 172 mm s Haarukanterien vahvuus 55 mm m2 Maavara akselivälin keskellä 30 mm x Kuorman etäisyys 911 mm Wa* Kääntösäde 1440 / 1511 mm Puo mi* Puo mi* Työkäytävän leveys lavalla 800x1200 pitkittäin (lyhyt/ pitkä) Tyà kã ytã vã n leveys lavalla 1000x1200 lyhyt (lyhyt/ pitkã ) * Kuormalaite nostettuna/laskettuna +53 mm ** Diagonaalinen VDI:n mukaan +204 mm 1929**/2000** mm 1879 / 1950 mm a Turvaetäisyys 200 mm 17

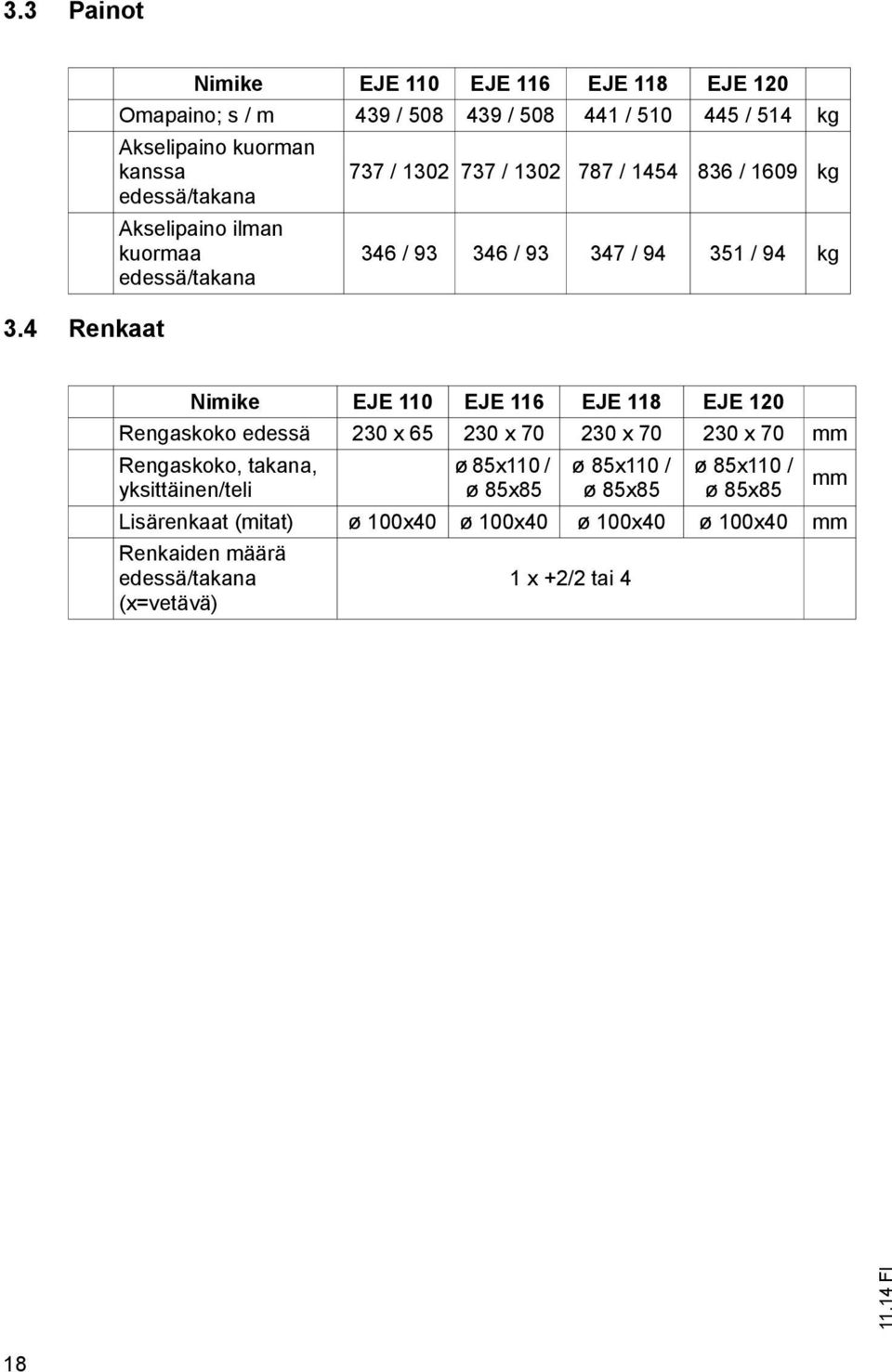

19 3.3 Painot 3.4 Renkaat Nimike EJE 110 EJE 116 EJE 118 EJE 120 Omapaino; s / m 439 / / / / 514 kg Akselipaino kuorman kanssa 737 / / / / 1609 kg edessä/takana Akselipaino ilman kuormaa edessä/takana 346 / / / / 94 kg Nimike EJE 110 EJE 116 EJE 118 EJE 120 Rengaskoko edessä 230 x x x x 70 mm Rengaskoko, takana, yksittäinen/teli ø 85x110 / ø 85x85 ø 85x110 / ø 85x85 ø 85x110 / ø 85x85 Lisärenkaat (mitat) ø 100x40 ø 100x40 ø 100x40 ø 100x40 mm Renkaiden määrä edessä/takana 1 x +2/2 tai 4 (x=vetävä) mm 18

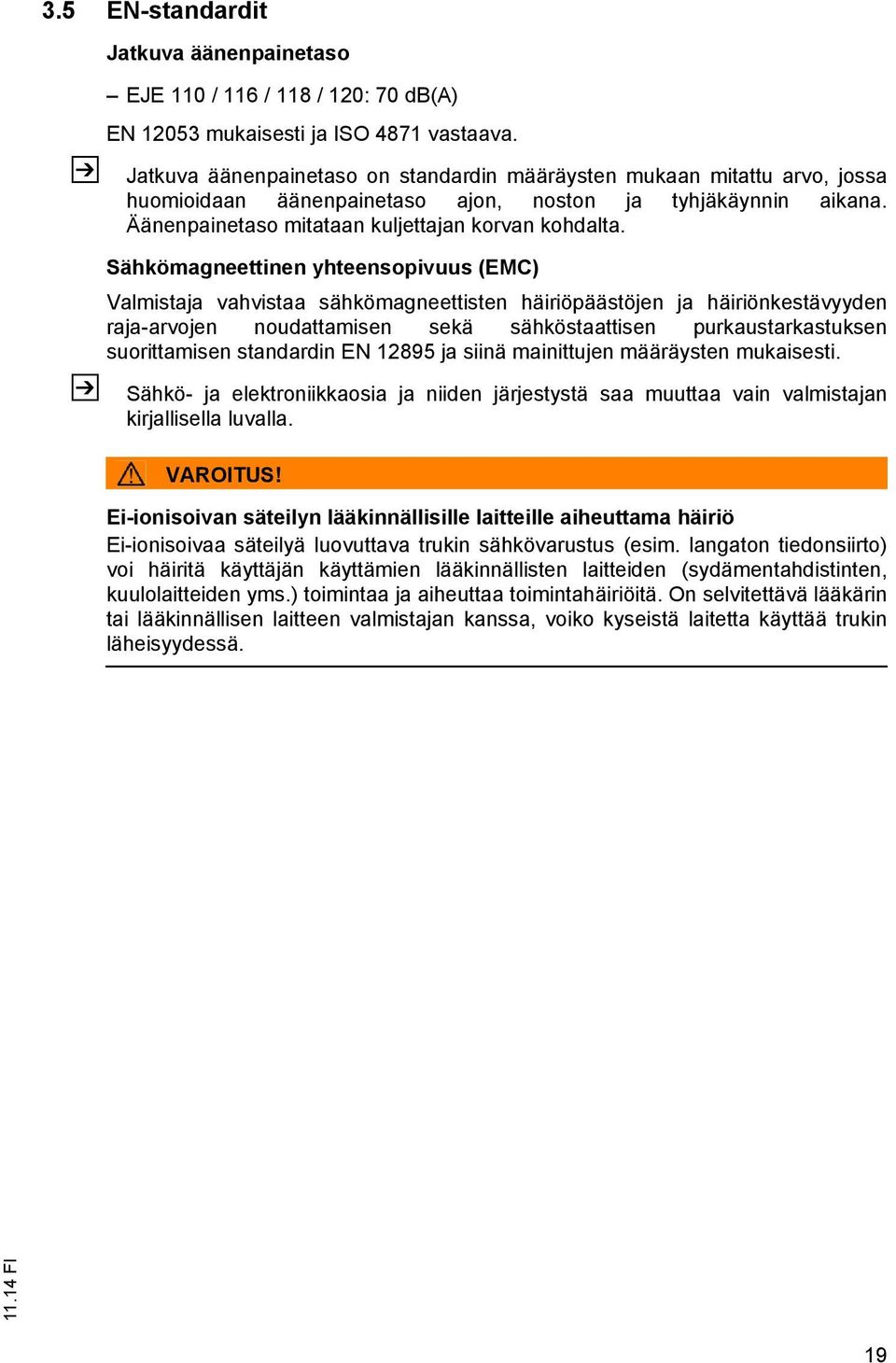

20 3.5 EN-standardit Z Z Jatkuva äänenpainetaso EJE 110 / 116 / 118 / 120: 70 db(a) EN mukaisesti ja ISO 4871 vastaava. Jatkuva äänenpainetaso on standardin määräysten mukaan mitattu arvo, jossa huomioidaan äänenpainetaso ajon, noston ja tyhjäkäynnin aikana. Äänenpainetaso mitataan kuljettajan korvan kohdalta. Sähkömagneettinen yhteensopivuus (EMC) Valmistaja vahvistaa sähkömagneettisten häiriöpäästöjen ja häiriönkestävyyden raja-arvojen noudattamisen sekä sähköstaattisen purkaustarkastuksen suorittamisen standardin EN ja siinä mainittujen määräysten mukaisesti. Sähkö- ja elektroniikkaosia ja niiden järjestystä saa muuttaa vain valmistajan kirjallisella luvalla. VAROITUS! Ei-ionisoivan säteilyn lääkinnällisille laitteille aiheuttama häiriö Ei-ionisoivaa säteilyä luovuttava trukin sähkövarustus (esim. langaton tiedonsiirto) voi häiritä käyttäjän käyttämien lääkinnällisten laitteiden (sydämentahdistinten, kuulolaitteiden yms.) toimintaa ja aiheuttaa toimintahäiriöitä. On selvitettävä lääkärin tai lääkinnällisen laitteen valmistajan kanssa, voiko kyseistä laitetta käyttää trukin läheisyydessä. 19

21 3.6 Käyttöolosuhteet Z Käyttöympäristön lämpötila Käytön aikana 5 C 40 C Jos trukkia käytetään jatkuvasti äärimmäisen vaihtelevissa lämpötila- tai ilmankosteusoloissa, siihen tarvitaan erikoisvarustus ja -lupa. 3.7 Sähkölaitteita koskevat vaatimukset Valmistaja vahvistaa sähkölaitteiden suunnittelua ja valmistusta koskevien vaatimusten noudattamisen trukin määräystenmukaisessa käytössä standardinen 1175 Trukkien turvallisuus sähkölaitteita koskevat vaatimukset mukaisesti. 20

22 4 Merkintäpaikat ja tyyppikilvet Qmax XXX kg Koht Nimike a 15 Ajoneuvon tyyppikilpi 16 Kantavuus Qmax 17 Kieltokilpi "Henkilökuljetus kielletty" 18 Kiinnityskohta nosturikuormausta varten 19 Katsastuslaatta (o) 20 Tyyppimerkintä 21

23 4.1 Tyyppikilpi Z Koht Koht Nimike a a Nimike 21 Tyyppi 27 Valmistusvuosi 22 Sarjanumero 28 Kuorman painopisteen etäisyys (mm) 23 Nimelliskantavuus (kg) 29 Käyttöteho 24 Akun jännite (V) 30 Akun vähimmäis-/enimmäispaino (kg) 25 Tyhjäpaino ilman akkua kg 31 Valmistaja 26 Lisävaruste 32 Valmistajan logo Trukkiin tai varaosatilauksiin liittyvissä kysymyksissä on mainittava sarjanumero (22). 22

24 C Kuljetus ja ensimmäinen käyttöönotto 1 Nosturikuormaus VAROITUS! Epäasiallinen nosturikuormaus aiheuttaa tapaturmavaaran Epäasiallisten nostovälineiden käyttö voi johtaa trukin putoamiseen nosturikuormauksen aikana. Varmista, ettei trukki nostettaessa iskeydy mitään vasten eikä se pääse liikkumaan hallitsemattomasti. Kannattele trukkia tarvittaessa ohjainvaijereilla. Trukin kuormauksen saavat suorittaa vain henkilöt, joilla on kiinnitysvälineiden ja nostotyökalujen käsittelyyn vaadittava koulutus. Käytä nosturikuormauksessa turvakenkiä. Ilmassa roikkuvien kuormien alapuolella ei saa oleskella. Vaara-alueelle ei saa mennä eikä siellä saa oleskella. Käytä vain nostovälineitä, joiden kantavuus on riittävä (katso trukin paino laitekilvestä). Kiinnitä nostovälineet vain niille tarkoitettuihin kiinnityskohtiin ja varmista, etteivät ne irtoa. Käytä kiinnitysvälineitä vain niille määritellyssä kuormitussuunnassa. Kiinnitä nosturin kiinnitysvälineet siten, etteivät ne nostettaessa kosketa lisäosia. Z Nosturilla lastaamista varten trukin kehyksessä on kiinnityspisteet (18). Trukin kuormaus nosturilla 18 Edellytykset Pysäköi ajoneuvo turvallisesti, (ks. "Trukin turvallinen pysäköiminen" sivulla 48). Tarvittavat työkalut ja materiaalit Nostolaite Nostovälineet Menettelytapa Avaa akkukotelon kuomu ja irrota akku tarvittaessa. Kiinnitä nostovälineet kiinnityskohtiin (18). Nyt trukin voi kuormata nosturilla. 23

25 2 Kuljetus VAROITUS! Hallitsemattomat liikkeet kuljetuksen aikana Jos trukkia ja nostolaitetta ei varmisteta asianmukaisesti kuljetuksen aikana, seurauksena voi olla vakavia tapaturmia. Tehtävään koulutetun ammattihenkilökunnan on suoritettava kuormaus säädöksen VDI 2700 ja VDI 2703 suositusten mukaan. Kuormauksen turvallisuustoimenpiteiden oikea mitoitus ja toteutus on määriteltävä erikseen jokaisessa yksittäistapauksessa. Kun trukkia kuljetetaan kuorma-autolla tai perävaunulla, se on kiinnitettävä asianmukaisesti köysillä. Kuorma-autossa tai perävaunussa on oltava kiinnitysrenkaat. Varmista trukki kiiloilla niin, ettei se pääse liikkumaan. Käytä vain sellaisia kiinnitysvöitä tai kiristysvöitä, joiden nimelliskestävyys on riittävä Trukin kiinnittäminen kuljetusta varten Tarvittavat työkalut ja materiaalit Kiristys-/kiinnitysliinat Menettelytapa Aja trukki kuljetusajoneuvoon. Pysäköi trukki turvallisesti, (ks. "Trukin turvallinen pysäköiminen" sivulla 48). Kiinnitä liinat (33) trukkiin ja kiristä niitä riittävästi. Nyt trukkia voi kuljettaa. 24

26 3 Ensimmäinen käyttöönotto VARO! Aja trukkia vain akkuvirralla! Tasasuunnattu vaihtovirta vaurioittaa ajoneuvon elektroniikkaosia. Akun kaapeliliitokset (hinauskaapeli) saavat olla enintään 6 m pitkiä, ja niiden johdon poikkipinta-alan on oltava vähintään 50 mm². OHJE Kuormien nosto on kielletty silloin, kun trukkia käytetään hinauskaapelin ja ulkopuolisen akun välityksellä. Menettelytapa Tarkista varustuksen täydellisyys. Asenna tarvittaessa akku, (ks. "Akun irrottaminen ja asentaminen" sivulla 38), älä vaurioita akkukaapelia. Lataa akku, (ks. "Akun lataaminen" sivulla 31). Trukin säätöjen on vastattava akkutyypin arvoja (tämä on huomioitava akkua vaihdettaessa). Trukin voi nyt ottaa käyttöön, (ks. "Trukin käyttöönotto" sivulla 46). Z Ajoneuvon seisottamisen jälkeen pyörien kulkupinnat voivat olla litistyneet. Litistymät häviävät lyhyen ajon jälkeen. 25

27 26

28 D Akun huolto, lataus ja vaihto 1 Turvallisuusmääräykset rikkihappoa sisältävien akkujen käsittelyyn Huoltohenkilöstö Vain tehtävään koulutettu henkilöstö saa ladata, huoltaa ja vaihtaa akkuja. Töiden suorituksessa on noudatettava tätä käyttöohjetta ja akun/latausaseman valmistajan määräyksiä. Paloturvallisuustoimet Akkuja käsiteltäessä tupakointi ja avotulen käyttö on kielletty. Ladattavan trukin läheisyydessä vähintään 2 m etäisyydellä ei saa olla helposti syttyviä aineita eikä kipinää muodostavia käyttöaineita tai -välineitä. Tilan on oltava tuuletettu. Sammutusvälineiden on oltava käyttövalmiina. Akun huolto Akkukennojen kannet on pidettävä kuivina ja puhtaina. Liittimien ja kaapelikenkien on oltava puhtaita, kevyesti naparasvalla voideltuja ja kunnolla kiinnitettyjä. VARO! Ennen akun kannen sulkemista on varmistettava, ettei akkukaapeli pääse vahingoittumaan. Vaurioituneet kaapelit aiheuttavat oikosulkuvaaran. Akun hävittäminen Akun hävityksessä on ehdottomasti noudatettava maakohtaisia ympäristönsuojelumääräyksiä ja ongelmajätettä koskevia lakeja. Valmistajan antamia hävittämisohjeita on ehdottomasti noudatettava. VAROITUS! Tapaturma- ja loukkaantumisvaara akkujen käsittelyssä Akut sisältävät liuenneita happoja, jotka ovat myrkyllisiä ja syövyttäviä. Vältä ehdottomasti kosketusta akkuhapon kanssa. Hävitä käytetyt akkuhapot määräysten mukaisesti. Työskenneltäessä akuilla on ehdottomasti käytettävä suojavaatteita ja suojalaseja. Varo, ettei akkuhappoa pääse iholle, vaatteille tai silmiin. Jos niin kuitenkin käy, huuhtele akkuhappo runsaalla puhtaalla vedellä. Ota henkilövahinkojen yhteydessä (esim. akkuhappoa on joutunut iholle tai silmiin) välittömästi yhteyttä lääkäriin. Neutralisoi läikkynyt akkuhappo välittömästi runsaalla vedellä. Akkuja saa käyttää vain akkutelineen ollessa suljettuna. Noudata lainvoimaisia määräyksiä. 27

29 VAROITUS! Sopimattomien akkujen käytön aiheuttama tapaturmavaara Akun painolla ja mitoilla on merkittävä vaikutus trukin vakauteen ja kantavuuteen. Akkuvarustusta saa muuttaa vain valmistajan luvalla, koska alkuperäistä pienempien akkujen yhteydessä on käytettävä vastapainoja. Akkua vaihdettaessa tai asennettaessa on varmistettava akun tukeva kiinnitys trukin akkutilaan. Trukki on pysäköitävä turvallisesti ennen kaikkia akkua koskevia töitä ((ks. "Trukin turvallinen pysäköiminen" sivulla 48)). 28

30 2 Akkutyypit Trukin akkuvarustus vaihtelee mallin mukaan. Seuraavassa taulukossa esitetään kapasiteettitietojen kera vakiovarusteeksi tarkoitettu yhdistelmä: Akun painot käyvät ilmi akun tyyppikilvestä. Akut, joiden napoja ei ole eristetty, on peitettävä liukumattomalla eristysmatolla. Z Akkutyyppi EJE lyhyt malli (K) pitkä malli (L) 24 V - PzB 2EPzV 130 Ah 2EPzV 150 Ah 2EPzB 150 Ah, BK 2EPzB 150 Ah + Aqua, BK, ELG1 Complete, EL 250 Complete, EL 250, Aqua 24 V - PzS 2EPzS 230 Ah 2EPzS 250 Ah 2EPzS 160 Ah 2EPzS 180 Ah 2EPzS 230 Ah 2EPzS 250 Ah 24 V - PzV 2EPzV 200 Ah 2EPzV 160 Ah 2EPzV 200 Ah 24 V - PzW 2EPzW 220 Ah 2EPzW 174 Ah 2EPzW 220 Ah Trukin toteutus ilmoitetaan tyyppikilvessä lyhenteellä K (lyhyt malli) tai L (pitkä malli). 29

31 3 Akun ottaminen esille VARO! Puristumisvaara Kuomua/kantta suljettaessa kuomun/kannen ja trukin välissä ei saa olla mitään. VAROITUS! Epäasianmukaisesti pysäköidyn trukin aiheuttama tapaturmavaara Trukin pysäköiminen kalteville pinnoille tai kuormankäsittelylaite ylhäällä on vaarallista ja ehdottomasti kiellettyä. Pysäköi trukki aina tasaiselle alustalle. Erikoistapauksissa trukin liikkeellelähtö on estettävä esim. kiiloilla. Laske masto ja haarukka aina kokonaan alas. Valitse pysäköintipaikka siten, että kukaan ei voi loukata itseään alas laskettuun haarukkaan. Edellytykset Pysäköi trukki vaakasuoralle alustalle. Pysäköi trukki turvallisesti, (ks. "Trukin turvallinen pysäköiminen" sivulla 48). Menettelytapa Avaa akkukotelo (5). Poista akun päältä mahdollinen eristysmatto. Akku on otettu esille. 5 30

32 4 Akun lataaminen VAROITUS! Latauksessa syntyvien kaasujen aiheuttama räjähdysvaara Latauksen aikana akusta pääsee hapen ja vedyn seosta (räjähdyskaasu). Kaasutus on kemiallinen prosessi. Tämä kaasuseos on hyvin herkästi räjähtävää, eikä se saa syttyä. Akun varaajan latauskaapelin ja akkupistokkeen saa liittää ja irrottaa ainoastaan latausaseman ja trukin ollessa sammutettuina. Varaajan on oltava jännitteen ja latauskapasiteetin suhteen yhdenmukainen akun kanssa. Tarkista ennen latausta, ettei kaapeleissa ja sähköpistokeliitännöissä ole näkyviä vaurioita. Huolehdi riittävästä tuuletuksesta tilassa, jossa trukkia ladataan. Akkukotelon kuomun on oltava auki ja akkukennojen pintojen on oltava vapaina latauksen aikana, jotta riittävä tuuletus voidaan varmistaa. Akkuja käsiteltäessä tupakointi ja avotulen käyttö on kielletty. Ladattavan trukin läheisyydessä ei saa olla helposti syttyviä aineita eikä kipinöiviä käyttöaineita; etäisyyden on oltava vähintään 2 m. Sammutusvälineiden on oltava käyttövalmiina. Älä aseta akun päälle mitään metallisia esineitä. Noudata ehdottomasti akun ja latausaseman valmistajien antamia turvallisuusmääräyksiä. 31

33 4.1 Akun lataus latausasemassa Akun varaaminen Edellytykset Ota akku esille, (ks. "Akun ottaminen esille" sivulla 30). Menettelytapa Irrota akkupistoke (34) trukin pistokkeesta. Liitä akkupistoke (34) varausaseman varauskaapeliin (35). Käynnistä varaaminen varaajan käyttöohjeen mukaisesti. Akku varautuu. Akun varauksen päättäminen ja käyttövalmiuden palauttaminen OHJE Jos varaus keskeytyy, akkukapasiteetti ei ole kokonaisuudessaan käytettävissä. Edellytykset Akun varaus on päättynyt. Menettelytapa Päätä varaaminen varaajan käyttöohjeen mukaisesti. Irrota akkupistoke varaajasta. Liitä akkupistoke trukkiin. Trukki on taas käyttövalmis. 32

34 4.2 Akun lataus integroidulla varaajalla VAARA! Sähköisku ja tulipalovaara Vaurioituneet ja sopimattomat kaapelit voivat johtaa sähköiskuun ja ylikuumenemisen aiheuttamaan tulipaloon. Käytä ainoastaan verkkovirtakaapeleita, joiden enimmäispituus on 30 m. Ota huomioon paikalliset olosuhteet. Avaa kaapelirulla kokonaan käytön yhteydessä. Käytä ainoastaan valmistajan alkuperäisiä verkkovirtakaapeleita. Eristyssuojaluokan sekä happo- ja emäskestävyyden on vastattava valmistajan verkkovirtakaapelia. OHJE Integroidun varaajan asiattomasta käytöstä seuraa ainevahinkoja. Integroitua laturia, joka koostuu akun latauslaitteesta ja akun valvontalaitteesta, ei saa avata. Häiriöiden yhteydessä ota yhteyttä valmistajan huoltoon. Varaajaa saa käyttää vain Jungheinrichin toimittamien akkujen kanssa tai myös muille trukissa käytettäväksi hyväksyttyjen akkujen kanssa siinä tapauksessa, että valmistajan huolto on tehnyt siihen tarvittavat muutokset. Vaihtaminen muiden trukkien kanssa ei ole sallittua. Akkua ei saa liittää samanaikaisesti kahteen varaajaan. Z Kun trukki toimitetaan ilman akkua, tehdasasetuksena on asento 0. Pistokkeeseen (37) voidaan kytkeä akun varaustilamittari, lataus-/purkunäyttö, CanDis tai kaksinapainen LED-valo Latauksen ominaiskäyrän asettaminen VARO! Irrota verkkopistoke ennen vastaavan latauskäyrän asettamista! 33

35 Latauksen ominaiskäyrän asettaminen Edellytykset Akku on kytkettynä. Menettelytapa Käännä varaajan asetuskytkintä (36) oikealle sovittaaksesi latauskäyrän käytettävän akun mukaiseksi. Vihreän LED-valon vilkkuminen kuittaa uuden asetuksen kelpoisuuden ja asetus on heti voimassa. Latauksen ominaiskäyrä on nyt asetettu. OHJE Kytkimen asennon / latauskäyrän kohdistaminen Kytkimen asento (36) Valitut ohjauskäyrät (ominaiskäyrät) 0 Trukki ilman akkua Märkäakku: PzS, Ah 1 Märkäakku: PzM, Ah 2 Huoltovapaa: PzV, Ah 3 Huoltovapaa: PzV, Ah 4 Huoltovapaa: PzV, Ah Märkäakku: PzS, jonka pulssin ominaiskäyrä Ah 5 Märkäakku: PzM, jonka pulssin ominaiskäyrä Ah 6 Jungheinrich Ah Kaikki muut kytkimen (36) asennot estävät varaajan käytön tai akku ei lataudu. Valitse PzM-akuissa, joiden kapasiteetti on alle 180 Ah, ominaiskäyrä 1, ja kapasiteetista 180 Ah alkaen ominaiskäyrä 5. PzS Ah:n märkäakuissa voidaan käyttää sekä ominaiskäyrää 1 että ominaiskäyrää 5, mutta ominaiskäyrällä 5 saadaan aikaan nopeampi lataus. Akun ollessa kytkettynä varaajaa voidaan käyttää säätötyökaluna: Kun kytkimen asento on kelvollinen, vihreä LED-valo vilkkuu säädetyn asennon mukaisesti; kun kytkimen asento on kelvoton, punainen LED-valo vilkkuu. 34

36 Varauksen käynnistäminen kiinteällä varaajalla Verkkoliitäntä Verkkojännite: 230 V / 110 V (+10/-15 %) Verkkotaajuus: 50 Hz / 60 Hz Varaajan verkkovirtakaapeli (38) sijaitsee etuosan kuomussa tai akkutilassa. Akun varaaminen Edellytykset Pysäköi trukki turvallisesti, (ks. "Trukin turvallinen pysäköiminen" sivulla 48). Ota akku esille, (ks. "Akun ottaminen esille" sivulla 30). Valitse oikea latausohjelma varaajasta. 38 Z Menettelytapa Poista mahdollinen eristysmatto akun päältä. Jätä akkupistoke paikalleen. Työnnä verkkopistoke (38) verkkopistorasiaan. Vedä hätäpysäytyskytkin ylös. Vilkkuva LED-valo ilmoittaa varaustilan tai häiriön (katso vilkkukoodit taulukosta LED-näyttö ). Akku varautuu. Kun verkkopistoke (38) on liitettynä verkkoon, trukin kaikki sähköiset toiminnot ovat pois käytöstä (sähköinen liikkeellelähdön esto). Trukkia ei voi käyttää. 35

37 Akun latauksen päättäminen, käyttövalmiuden palauttaminen OHJE Latauksen keskeydyttyä koko akkukapasiteetti ei ole käytettävissä Edellytykset Akun lataus on saatettu päätökseen. Menettelytapa Irrota verkkopistoke (38) verkkopistorasiasta ja varastoi se kaapeleineen säilytyslokeroon. Aseta mahdollinen eristysmatto takaisin akun päälle. Sulje akkukotelon kuomu hyvin. Trukki on jälleen käyttövalmis. Z Latausajat Latauksen kesto riippuu akun kapasiteetista. Sähkökatkoksen jälkeen lataus jatkuu automaattisesti. Latauksen voi keskeyttää irrottamalla verkkopistokkeen ja jatkaa sitä osalatauksena. 36

38 LED-näyttö (39) Vihreä LED (varaustila) palaa Lataus on päättynyt, akku on täynnä. (lataustauko, ylläpitolataus tai tasauslataus). vilkkuu hitaasti Lataus käynnissä. vilkkuu nopeasti Näyttö latauksen alkaessa tai uuden ominaiskäyrän asetuksen jälkeen. Vilkahdusten määrä vastaa asetettua ominaiskäyrää. 39 Punainen LED (häiriö) palaa Ylilämpötila, lataus on keskeytetty. vilkkuu hitaasti Turvallinen latausaika on ylittynyt. Lataus on keskeytetty. Laite on irrotettava verkosta latauksen käynnistämiseksi uudelleen. vilkkuu nopeasti Ominaiskäyräasetus ei kelpaa. Ylläpitolataus Ylläpitolataus alkaa automaattisesti latauksen päätyttyä. Osalataukset Varaaja on suunniteltu siten, että se mukautuu automaattisesti osittain ladattujen akkujen latauksen täydentämiseen. Näin akun kuluminen pysyy vähäisenä. 37

39 5 Akun irrottaminen ja asentaminen VAROITUS! Tapaturmavaara akun irrotuksen ja asennuksen yhteydessä Akun paino ja akkuhappo voivat aiheuttaa puristumisia tai syöpymiä akun irrotuksen ja asennuksen yhteydessä. Noudata tämän luvun kappaleessa "Happoakkujen käsittelyä koskevat turvallisuusmääräykset" olevia ohjeita. Käytä turvakenkiä akun irrotuksen ja asennuksen aikana. Käytä ainoastaan eristetyillä kennoilla ja eristetyillä napakytkennöillä varustettuja akkuja ja peitä ne tarvittaessa kumimatolla. Pysäköi trukki vaakasuoralle alustalle. Vaihda akku vain riittävän kantavuuden omaavien nosturin nostovälineiden avulla. Käytä vain hyväksyttyjä akunvaihtolaitteita (akunvaihtoteline, akunvaihtoasema jne.). Varmista, että akku on tukevasti kiinnitettynä trukin akkutilaan. VARO! Puristumisvaara Akun kannen sulkemisen yhteydessä on puristumisvaara. Akun kannen ja trukin välissä ei saa olla mitään kantta suljettaessa. 38

40 5.1 Akun vaihto ylöspäin Akun irrottaminen 40 Edellytykset Pysäköi trukki turvallisesti, (ks. "Trukin turvallinen pysäköiminen" sivulla 48). Ota akku esille, (ks. "Akun ottaminen esille" sivulla 30). Menettelytapa Irrota akkupistoke ajoneuvon pistokkeesta. Z Laita akkukaapeli akkukotelon päälle niin, ettei se leikkaannu, kun akku vedetään ulos. Kiinnitä nostovälineet silmukoihin (40). Z Nostovälineiden vedon on oltava pystysuora. Nostovälineet eivät saa missään tapauksessa pudota akkukennojen päälle. Vedä akku ylöspäin ulos akkukotelosta. Z Asennus tapahtuu päinvastaisessa järjestyksessä. Varmista akun oikea asennusasento ja liitäntä. Laita akkukaapeli akkukotelon päälle niin, ettei se leikkaannu, kun akku asetetaan paikalleen. Tarkista uudelleenasentamisen jälkeen, ettei kaapeleissa ja liitännöissä ole näkyviä vaurioita. 39

41 5.2 Akun irrottaminen sivuittain Akun irrottaminen 41 Edellytykset Trukki on pysäköity turvallisesti, (ks. "Trukin turvallinen pysäköiminen" sivulla 48) Akku on esillä, (ks. "Akun ottaminen esille" sivulla 30). Menettelytapa Irrota akkupistoke ajoneuvon pistokkeesta. Käännä akun lukitus (41) vasteeseen asti auki. Poista akku sivulta. Akku on nyt irrotettu. Z Asennus tapahtuu päinvastaisessa järjestyksessä. Varmista akun oikea asennusasento ja liitäntä. Laita akkukaapeli akkukotelon päälle niin, ettei se leikkaannu, kun akku asetetaan paikalleen. Tarkista uudelleenasentamisen jälkeen, ettei kaapeleissa ja liitännöissä ole näkyviä vaurioita

42 E Käyttö 1 Trukin käyttöä koskevat turvallisuusmääräykset Ajolupa Trukkia saavat käyttää vain sen kuljettamiseen koulutetut henkilöt, jotka ovat osoittaneet laitteen haltijalle tai hänen edustajalleen taitonsa käsitellä ja kuljettaa kuormia ja joille haltija tai hänen edustajansa on erikseen antanut kuljetustehtävän. Tarvittaessa on noudatettava myös kansallisia määräyksiä. Kuljettajan oikeudet, velvollisuudet ja käyttäytyminen Kuljettajan on tiedettävä oikeutensa ja velvollisuutensa, hänet täytyy olla perehdytetty trukin hallintaan ja hänen on tunnettava tämän käyttöohjeen sisältö. Hänelle on myönnettävä kaikki tarvittavat oikeudet. Käytettäessä trukkia, jota ohjataan jalan laitteen vieressä kulkien, kuljettajalla on oltava turvakengät. Käytön kieltäminen asiattomilta henkilöiltä Kuljettaja on työaikana vastuussa trukista. Hänen on kiellettävä trukin ajaminen ja muu käyttö asiattomilta henkilöiltä. Henkilöiden kuljettaminen ja nostaminen trukilla on kielletty. Vauriot ja viat Kaikista trukissa ja sen lisälaitteissa ilmenevistä vaurioista tai puutteista on välittömästi ilmoitettava vastuuhenkilölle. Käytettävyydeltään riskialttiita trukkeja (joissa on esim. kuluneet renkaat tai vialliset jarrut) ei saa käyttää, ennen kuin ne ovat määräysten mukaisessa kunnossa. Korjaukset Kuljettaja ei saa korjata eikä muuntaa trukkia ilman erityiskoulutusta ja -lupaa. Hän ei missään tapauksessa saa muuttaa turvajärjestelmien ja kytkimien asetuksia tai kytkeä niitä pois käytöstä. Vaara-alue VAROITUS! Tapaturma-/loukkaantumisvaara trukin vaara-alueella Vaara-alueeksi katsotaan alue, jonka sisällä trukin tai sen kuormanoton (esim. haarukat tai lisälaitteet) ajo- ja nostoliikkeet tai kuljetettavat kuormat voivat aiheuttaa vaaraa ihmisille. Siihen sisältyy myös alue, jolle putoavat kuormat tai laskettava tai putoava lisälaite saattavat osua. Poista asiattomat henkilöt vaara-alueelta. Jos ihmisiä on vaarassa, anna ajoissa varoitusäänimerkki. Elleivät asiattomat henkilöt käskystä huolimatta poistu vaara-alueelta, pysäytä trukki välittömästi. Turvalaitteet ja varoituskilvet Tässä käyttöohjeessa kuvatut turvalaitteet, varoituskilvet ((ks. "Merkintäpaikat ja tyyppikilvet" sivulla 21)) ja varoitukset on otettava ehdottomasti huomioon. 41

43 2 Näyttöjen ja käyttöelementtien kuvaus , 45 10, 46 42

44 Koh ta Käyttö-/näyttöelementti EJE 110 EJE 116 EJE 118 EJE120 Toiminto 42 Kuormanoton laskupainike t Laske kuormanottolaite alas. 43 Kuormanoton nostopainike t Kuormanoton nosto. 2 Ajonsäädin t Säätää ajosuuntaa ja ajonopeutta. 1 Törmäyssuojapainike t Törmäyssuojapainikkeella käytetään turvallisuustoimintoa, joka pakottaa trukin n. 3 sekunniksi ajosuuntaan (R) ja kytkee sen tämän jälkeen pois päältä, kunnes ajosäädin on käännetty lyhyesti neutraaliin asentoon. 44 Äänimerkkipainike t Painikkeella annetaan äänimerkki. 3 Hidasajopainike t Painamalla hidasajopainiketta ajonopeus ja kiihdytys rajoittuvat. Jos aisa on jarrutusalueella, voidaan painiketta painamalla ohittaa jarrutustoiminto ja liikuttaa trukkia hitaassa ajossa. 8 Integroitu laturi (sis. turvakatkaisun) o Akun lataus työntämällä virtapistoke virtapistorasiaan. 6 Hätäpysäytyskytkin t Katkaisee yhteyden akkuun Kaikki sähkökäyttöiset toiminnot kytkeytyvät pois päältä ja trukkia jarrutetaan 4 Ohjausaisa t Trukin ohjaus ja jarrutus. 9 Akun varaustilamittari t Akun varaustilanäyttö on toiminnassa. 45 CanDis o Näyttölaite akun varaustilaa, käyttötunteja, varoitusilmoituksia ja parametriasetuksia varten. 10 Virtalukko t Trukki vapautetaan kytkemällä ohjausjännite päälle. Poistamalla avain virtalukosta estetään sivullisia kytkemästä trukkia päälle. Virtalukko, jossa on toinen kytkentätaso o Jarrutuuletus ei-käyttövalmiin ajoneuvon liikuttamiseksi 46 CanCode o Korvaa virtalukon. Trukki vapautetaan syöttämällä oikea koodi. Ajo-ohjelman valinta Koodiasetus 43

45 Koh ta Käyttö-/näyttöelementti EJE 110 Toiminto EJE 116 EJE 118 EJE120 ISM o Korvaa virtalukon. Trukki vapautetaan kortin/ tunnisteenlähettimen avulla. Käyttövalmiuden näyttö Käyttötietojen kokoaminen Tiedonsiirto kortin/ tunnisteenlähettimen avulla 44

46 2.1 Akun varaustilamittari Kun trukki on vapautettu virtalukon, koodilukon tai ISM:n avulla, näytössä näkyy akun varaustila. LEDmerkkivalot (47) kuvaavat seuraavia tiloja: 47 Z LED-valon väri Jäännöskapasiteetti vihreä % oranssi % vihreä/oranssi vilkkuu 1Hz % punainen 0-20 % Jos led palaa punaisena, kuormien nosto ei enää ole mahdollista. Nostotoiminto vapautetaan uudelleen käyttöön vasta, kun liitettyä akkua on ladattu vähintään 70 %. Jos led vilkkuu punaisena eikä trukki ole käyttövalmis, ota yhteyttä valmistajan huoltoon. Valon vilkkuminen punaisena on ajoelektroniikan koodi. Vilkkumisjärjestys kertoo, mistä häiriöstä on kyse. 45

47 3 Trukin käyttöönotto 3.1 Tarkistukset ja toimenpiteet ennen laitteen päivittäistä käyttöönottoa VAROITUS! Vauriot tai muut puutteet trukissa tai lisälaitteessa (erikoisvarusteet) voivat johtaa tapaturmiin. Jos seuraavissa tarkistuksissa todetaan trukissa tai lisälaitteissa (erikoisvarusteissa) olevan vaurioita tai muita puutteita, trukkia ei saa ottaa käyttöön, ennen kuin se on kunnostettu määräysten mukaisesti. Todetuista puutteista on viipymättä ilmoitettava esimiehelle. Merkitse ja pysäytä vaurioitunut trukki. Trukin saa ottaa takaisin käyttöön vasta, kun vaurio on paikannettu ja korjattu. Testaus ennen päivittäistä käyttöönottoa Menettelytapa Tarkista koko trukki ulkoisesti vaurioiden ja vuotojen varalta. Vaurioituneet letkut on ehdottomasti vaihdettava. Tarkista akun kiinnityksen ja kaapeliliitäntöjen pitävyys ja mahdolliset vauriot. Tarkista akkupistokkeen kiinnityksen pitävyys. Tarkista kuormanottolaitteen havaittavat vauriot, kuten halkeamat sekä taipunut tai voimakkaasti kulunut haarukka. Tarkista, onko vetopyörässä ja kuormapyörissä vaurioita. Tarkista, että tunnukset ja kilvet ovat täydellisiä ja vaivatta luettavissa, (ks. "Merkintäpaikat ja tyyppikilvet" sivulla 21). Tarkista HÄTÄ-SEIS-kytkimen toiminta. Tarkista ohjausaisan (aisanvaimentimen) palautuminen. Tarkista, että ohjauslaitteet palautuvat itsestään neutraaliasentoon. Tarkista varoitusäänimerkin toiminta. Tarkista jarrun toiminta. Tarkasta törmäyssuojapainikkeen toiminta. 46

48 3.2 Käyttövalmiuden luominen Trukin käynnistäminen Edellytykset Testaukset ja toimenpiteet ennen laitteen päivittäistä käyttöönottoa on suoritettu, (ks. "Tarkistukset ja toimenpiteet ennen laitteen päivittäistä käyttöönottoa" sivulla 46). Menettelytapa Kytke hätäpysäytyskytkin (6) vetämällä sitä. Käynnistä trukki seuraavasti: Työnnä avain virtalukkoon (10) ja käännä avainta vasteeseen asti oikealle. Syötä koodi koodilukkoon (o). Pidä korttia tai transponderia ISM-pääsymoduulin edessä ja paina säädöstä riippuen ISM-pääsymoduulin vihreää painiketta (o). Tarkista varoitusäänimerkkipainikkeen (44) toiminta. Tarkasta nostotoiminnon toiminta. Tarkista ohjauksen toiminta. Tarkista ohjausaisan (4) jarrutustoiminto. Trukki on käyttövalmis. t Varaustilanäyttö (9) ilmoittaa akun lataustilan. o Näyttöyksikkö (CanDis) (45) näyttää jäljellä olevan akun lataustilan ja käyttötunnit , , 46 47

49 3.3 Trukin turvallinen pysäköiminen VAROITUS! Varmistamattoman trukin aiheuttama tapaturmavaara Trukin pysäyttäminen nousuissa, ilman aktivoituja jarruja, tai kuorman tai kuormanottovälineen ollessa nostettuna, on vaarallista ja pääsääntöisesti kielletty. Pysäytä trukki vain tasaiselle alustalle. Erikoistapauksissa trukki on varmistettava esim. kiiloilla. Laske nostoväline ja kuormahaarukka aina kokonaan alas. Valitse pysäköintipaikka niin, että lasketut haarukan piikit eivät voi loukata ketään. Trukin pysäköiminen turvallisesti Menettelytapa Laske kuormankäsittelylaite kokonaan alas. Kytke virtalukko pois päältä ja poista avain virtalukosta. Jos trukissa on CanCode, paina painiketta O. Jos trukissa on ISM, paina punaista painiketta. Paina hätäpysäytyskytkintä. Trukki on nyt pysäköity. 3.4 Akun purkuvahti Z Akun varaustilamittarin/purkuvahdin vakiosäädöt tehdään vakioakkujen perusteella. Käytettäessä huoltovapaita akkuja tai erikoisakkuja akun purkuvahdin näyttö- ja katkaisupisteet on annettava valtuutetun ammattihenkilöstön säädettäviksi. Jos säätöä ei tehdä, akku saattaa syväpurkautua ja vaurioitua. Alitettaessa jäännöskapasiteetti kytketään nostotoiminto pois päältä. Näyttöön tulee tästä kertova ilmoitus (47). Nostotoiminto on käytettävissä uudelleen vasta, kun käytettävä akku on latautunut vähintään 70-prosenttisesti. 48

50 4 Trukilla työskentely 4.1 Ajokäyttöä koskevat turvallisuussäännöt Ajotiet ja työskentelyalueet Ajaminen on sallittua vain liikenteeseen tarkoitetuilla teillä. Työskentelyalueella ei saa olla asiattomia henkilöitä. Kuormat saa varastoida vain niille tarkoitettuihin paikkoihin. Trukkia saa liikuttaa vain työskentelyalueilla, joiden valaistus on riittävä, henkilövahinkojen ja aineellisten vahinkojen vaaran välttämiseksi. Trukin käyttö heikoissa valaistusolosuhteissa edellyttää lisävarustusta. VAARA! Ajoväylien sallittuja piste- ja kokonaiskuormia ei saa ylittää. Jos näkyvyys on huono, toisen henkilön on opastettava kuljettajaa. Kuljettajan on varmistettava, ettei kuormausramppia tai lastaussiltaa poisteta tai irroteta kuormauksen tai kuormanpurkauksen aikana. Ajotapa Kuljettajan on mukautettava ajonopeus paikallisiin olosuhteisiin. Esimerkiksi mutkissa, kapeissa aukoissa tai heiluriovien läpi ajettaessa sekä näkyvyyden ollessa huono on ajettava hitaasti. Kuljettajan on aina pidettävä turvallinen jarrutusetäisyys edellä kulkevaan ajoneuvoon ja pystyttävä hallitsemaan trukki kaikissa tilanteissa. Yhtäkkinen pysähtyminen (paitsi vaaratilanteessa), nopea kääntyminen sekä ohittaminen vaarallisissa tai näkyvyydeltään huonoissa paikoissa on kielletty. Nojaaminen tai kurkottaminen työskentely- ja ohjausalueen ulkopuolelle on kielletty. Näkyvyys ajettaessa Kuljettajan on katsottava ajosuuntaan ja nähtävä aina riittävän pitkälle valitsemallaan ajoreitillä. Näkyvyyttä haittaavia kuormia kuljetettaessa trukkia on ajettava siten, että kuorma on takana. Ellei se ole mahdollista, on jonkun toisen henkilön kuljettava siten trukin vieressä, että hän näkee ajoreitin ja pystyy samalla säilyttämään katsekontaktin kuljettajan kanssa. Tällöin on ajettava kävelyvauhtia ja noudatettava erityistä varovaisuutta. Trukki on pysäytettävä heti, jos katsekontakti katkeaa. Ajaminen luiskissa Ajaminen luiskissa on sallittua vain, jos ne on merkitty ajoreitiksi, niiden ajopinnat ovat puhtaita ja luistamattomia ja ajaminen niissä on turvallista ajoneuvon teknisten ominaisuuksien mukaan. Kuorman on tällöin oltava aina ylämäkeen päin. Kääntyminen, viistoittainen ajo ja trukin sammuttaminen luiskissa on kielletty. Luiskaa alaspäin saa ajaa vain hitaalla nopeudella ja aina valmiina jarruttamaan. 49

51 Hissiin ja lastaussillalle ajaminen Hissiin saa ajaa vain, jos sillä on riittävä kantokyky, sen rakenne soveltuu trukilla ajoon ja sen haltija on antanut luvan trukin ajamiseen hissiin. Nämä seikat on tarkistettava etukäteen. Trukki on ajettava hissiin kuorma edellä ja pysäköitävä niin, ettei mikään kosketa hissikuilun seiniä. Hississä mukana kulkevat henkilöt saavat astua hissiin vasta, kun trukki on pysäköity turvallisesti, ja heidän on poistuttava hissistä ennen trukkia. Kuljettajan on varmistettava, että lastausramppi/lastaussilta on käytettävissä ja asianmukaisesti paikallaan koko kuormauksen tai kuorman purun ajan. Kuljetettavan kuorman ominaisuudet Käyttäjän on varmistuttava kuormien asianmukaisuudesta. Vain turvallisesti ja huolellisesti asetettuja kuormia saa liikuttaa. Jos on vaara, että kuorman osia voi kaatua tai pudota alas, on huolehdittava sopivista turvatoimenpiteistä. Nestemäisten kuormien läikkyminen on aina estettävä. 50

52 4.2 Hätäpysäytys, ajo, ohjaus ja jarrutus Hätäpysäytys Hätäpysäytyksen käyttäminen Z Menettelytapa VARO! Tapaturmavaara Mitkään esineet eivät saa haitata hätäpysäytyskytkimen toimintaa. Älä käytä hätäpysäytyskytkintä (6) käyttöjarruna. Paina hätäpysäytyskytkintä (6). Kaikki sähkökäyttöiset toiminnot on kytketty pois päältä. Trukkia jarrutetaan pysähdyksiin asti. Hätäpysäytystoiminnon vapauttaminen Menettelytapa Vapauta hätäpysäytyskytkin (6) vetämällä sitä. Kaikki sähkökäyttöiset toiminnot on kytketty päälle ja trukki on jälleen käyttövalmis (edellyttäen, että trukki oli käyttövalmis ennen hätäpysäytyskytkimen painamista). Jos trukissa on CanCode ja ISM, se pysyy edelleen sammuksissa Pakkojarrutus Z Kun ohjausaisa vapautetaan, se siirtyy automaattisesti ylemmälle jarrutusalueelle (B), ja pakkojarruttaa trukkia. VAROITUS! Jos ohjausaisa liikkuu liian hitaasti tai ei ollenkaan jarrutusasentoon, trukki on pysäytettävä vian etsimistä ja korjaamista varten. Tarvittaessa kaasupainejousi on vaihdettava. 51

53 4.2.3 Ajaminen Z VARO! Ajo on sallittua vain kuomut suljettuina ja asianmukaisesti lukittuina. Ajettaessa heiluriovien tms. läpi on varmistettava, etteivät ovet kosketa törmäyssuojapainiketta. Edellytykset Ota trukki käyttöön, (ks. "Trukin käyttöönotto" sivulla 46). Menettelytapa Kallista ohjausaisaa (4) ajoalueelle (F) päin ja valitse ajokytkimellä (2) haluttu ajosuunta (V tai R). Säädä ajonopeutta ajonsäätimellä (2). Kun ajonsäädin vapautetaan, se palautuu automaattisesti nolla-asentoon. Jarru vapautetaan ja trukki alkaa liikkua valittuun suuntaan. Z Trukin alaspäin liikkumisen estäminen: Kaltevilla pinnoilla ohjausyksikkö tunnistaa trukin liikkumisen alaspäin ja jarru kytkeytyy lyhyen nykäisyn jälkeen automaattisesti päälle. onopeudenalennus haarukoiden ollessa täysin alas laskettuina Haarukoiden ollessa täysin alas laskettuina ajaminen on mahdollista vain alennetulla nopeudella. Enimmäisnopeuden saavuttamiseksi haarukoita on nostettava. R V B 6 R F B V 52

54 4.2.4 Hidasajo VARO! Käytettäessä hidasajopainiketta (3) vaaditaan kuljettajalta erityistä tarkkaavaisuutta. Jarru kytkeytyy vasta hidasajopainikkeen vapauttamisen jälkeen. Vaaratilanteissa trukkia on jarrutettava välittömästi vapauttamalla hidasajopainike (3) ja ajokytkin (2). Jarrutus tapahtuu hidasajossa ainoastaan vastavirtajarrun avulla (ajokytkin (2)). Trukkia voi ajaa ohjausaisa (4) pystysuorassa (esim. ahtaissa tiloissa / hississä): Hidasajon kytkeminen toimintaan Menettelytapa Paina hidasajon painiketta (3). Siirrä ajokytkin (2) toivottuun ajosuuntaan (V tai R). Jarru vapautuu. Trukki ajaa hitaasti. Hidasajon kytkeminen pois toiminnasta Menettelytapa Vapauta hidasajon painike (3). Jarru kytkeytyy B-alueella, ja trukki pysähtyy. F-alueella trukki liikkuu edelleen hitaasti eteenpäin. Päästä ajokytkin (2) irti. Hidasajo lakkaa, ja trukkia voidaan taas ajaa normaalilla nopeudella. R V B 6 R F B V Ohjaaminen Menettelytapa Käännä aisa (4) vasemmalle tai oikealle. Trukki ohjautuu haluttuun suuntaan. 53

55 54

56 4.2.6 Jarruttaminen Trukin jarrutusominaisuudet riippuvat olennaisesti ajoalustan ominaisuuksista. Kuljettajan on otettava ajoradan ominaisuudet huomioon ajokäyttäytymisessään. Trukkia voi jarruttaa seuraavilla tavoilla: vastavirtajarrulla (ajokytkimellä) generaattorijarrulla (pysäytysjarru). Hätäsammutuskytkin Ohjausaisan vieminen B-alueelle VARO! Vaaratilanteissa ohjausaisa on vietävä jarrutusasentoon tai hätäsammutuskytkintä on painettava. Jarrut Z Menettelytapa Kallista ohjausaisaa (4) ylös- tai alaspäin jollekin jarrutusalueista (B). Trukkia jarrutetaan ensin generaattorijarrulla. Vasta kun generaattorijarrun teho ei riitä tarvittavaan jarrutukseen, mekaaninen jarru alkaa toimia. Trukkia jarrutetaan suurimmalla mahdollisella viiveellä ja jarru kytkeytyy päälle. 2 2 Jarruttaminen vastavirtajarrulla Menettelytapa Ajon aikana kulkusuunnan voi vaihtaa vastakkaiseksi ajokytkimellä (2). Trukkia jarrutetaan vastavirran avulla, kunnes ajo vastakkaiseen suuntaan alkaa. 55
