1 PAC 1600 Asennus- ja käyttöohje Edistykselliset akkulaturit

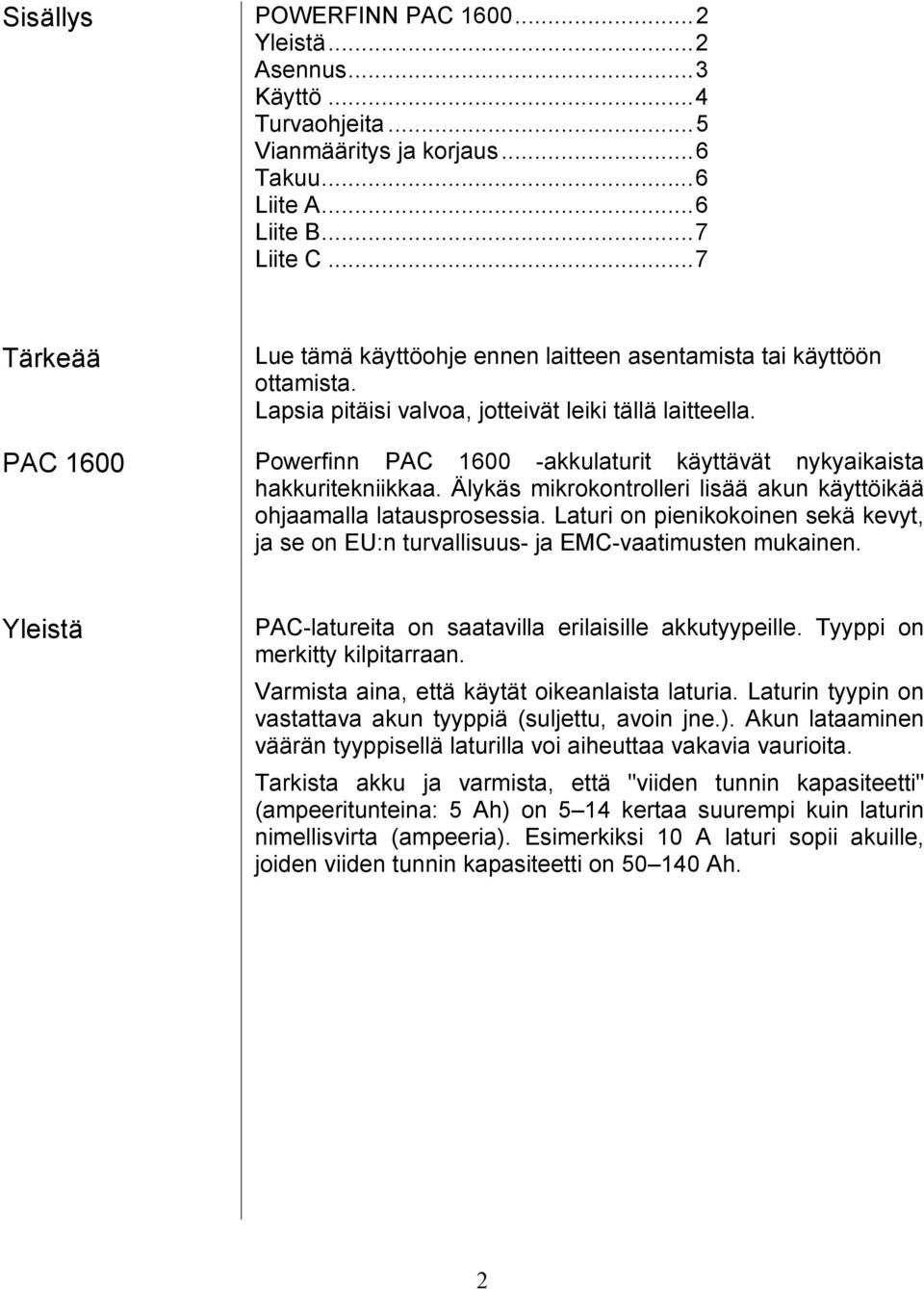

2 Sisällys POWERFINN PAC Yleistä...2 Asennus...3 Käyttö...4 Turvaohjeita...5 Vianmääritys ja korjaus...6 Takuu...6 Liite A...6 Liite B...7 Liite C...7 Tärkeää Lue tämä käyttöohje ennen laitteen asentamista tai käyttöön ottamista. Lapsia pitäisi valvoa, jotteivät leiki tällä laitteella. PAC 1600 Powerfinn PAC akkulaturit käyttävät nykyaikaista hakkuritekniikkaa. Älykäs mikrokontrolleri lisää akun käyttöikää ohjaamalla latausprosessia. Laturi on pienikokoinen sekä kevyt, ja se on EU:n turvallisuus- ja EMC-vaatimusten mukainen. Yleistä PAC-latureita on saatavilla erilaisille akkutyypeille. Tyyppi on merkitty kilpitarraan. Varmista aina, että käytät oikeanlaista laturia. Laturin tyypin on vastattava akun tyyppiä (suljettu, avoin jne.). Akun lataaminen väärän tyyppisellä laturilla voi aiheuttaa vakavia vaurioita. Tarkista akku ja varmista, että "viiden tunnin kapasiteetti" (ampeeritunteina: 5 Ah) on 5 14 kertaa suurempi kuin laturin nimellisvirta (ampeeria). Esimerkiksi 10 A laturi sopii akuille, joiden viiden tunnin kapasiteetti on Ah. 2

3 Asennus Seuraavat vaatimukset on huomioitava, kun laturin sijoituspaikkaa valitaan. 1. Sijoituspaikan on oltava kuiva, pölytön ja sisätilassa. Käyttölämpötilan on oltava 0 C - 40 C. Korkeampi ympäristön lämpötila rajoittaa ulostulovirtaa. Ks. liite A sivulla 6. Varoitus: Laturi ei ole vedenkestävä. Pidä laturi kuivana ja vain sellaisessa paikassa, jossa ei ole liikaa kosteutta, jotta sähköiskun ja laturin vaurioitumisen vaara ei olisi. 2. Laite voidaan asentaa vaaka- tai pystyasentoon. Näistä suositeltavampi on vaaka-asento, jolloin laite asennetaan noin metrin korkeudelle lattiasta. 3. Jotta tuuletus olisi riittävä, laturin ympärillä on oltava ainakin 10 cm vapaata tilaa. Älä peitä laitetta. 4. Latausprosessissa vapautuu räjähdysherkkää vetykaasua. Pidä alue hyvin tuuletettuna. Älä koskaan sytytä avotulta ja vältä kipinöintiä akun ja laturin lähellä. 5. Laturin alla olevan lattian ja materiaalin on oltava palonkestävä. Asenna laturi käyttämällä mukana tulevia asennuskiinnikkeitä. Liitä virtajohto maadoitettuun pistorasiaan. 3

4 Käyttö Lue nämä käyttöohjeet, ennen kuin käytät laturia ensimmäisen kerran. Lue seuraavassa luvussa olevat turvaohjeet huolellisesti. Toimi seuraavasti, kun lataat akun PAC-laturilla: 1. Varmista, että laturi ei ole kytkettynä pistorasiaan ja että käyttöympäristö täyttää edellisessä luvussa esitetyt vaatimukset. 2. Kytke laturin johdot akun napoihin seuraavasti: positiivinen (+) johto akun positiiviseen (+) napaan ja negatiivinen (-) johto akun negatiiviseen (-) napaan. Positiivinen johto on punainen ja siinä on keltainen, plusmerkillä (+) merkitty tunnus. Negatiivinen johto on musta. Akun positiivinen johto on tavallisesti merkitty punaisella. Varoitus: Johtojen liittäminen akun napoihin voi aiheuttaa kipinöitä. Tilan pitää olla tuuletettu räjähtävistä latauksen aikana syntyvistä vetykaasuista kytkentöjä tehtäessä. Kytke virta liittämällä virtajohto maadoitettuun pistorasiaan. Laturin tuuletin on toiminnassa, kun virta on kytketty. Laturi tarkkailee jatkuvasti omaa lämpötilaansa ja muuttaa latausvirtaa ja tuulettimen nopeutta lämpötilan mukaan. Laturi ei ylikuumene, kun olosuhteet ovat normaalit. 3. Siirry kohtaan 7, jos laturi on ohjelmoitu niin, että sen latausvirta on vakio. 4. Latauksen aikana tilavalo on oranssi. Punainen valo merkitsee, että jännite on liian matala tai korkea tai että akku ei ole kytkettynä laturiin. Katkaise virta irrottamalla laturi pistorasiasta ja varmista, että akku on sopiva laturille. 12 V laturin jännitteen on oltava 8 16 V ja 24 V laturin jännitteen on oltava V. Tarkista johtojen liitännät ja palaa vaiheeseen Akku on täyteen ladattu, kun tilavalo on vihreä. 6. Laturi ottaa käyttöön ylläpitolatauksen noin 16 tunnin kuluttua akun lataamisen aloittamisesta. Tämä prosessi voi keskeytyä, jolloin tilavalo vilkkuu punaisena, jos akku ei ole latautunut täyteen, kun PAC-laturi aloittaa ylläpitolatauksen. Näin voi tapahtua, jos akku on viallinen tai jos laturi ja akku eivät ole yhteensopivia (ks. kohta Yleistä sivulla 2). 7. Katkaise virta laturista irrottamalla virtajohto pistorasiasta, ennen kuin irrotat latausjohdot akusta. Tämä vähentää kipinöintiä. 4

5 Turvaohjeita Autokäyttö: Lue aina auton käyttöoppaan ohjeet, ennen kuin liität laturin johdot auton akkuun (ks. vaihe 2) tai irrotat ne latauksen päätyttyä (ks. vaihe 5). Liitä johto ensin akun siihen napaan, joka ei ole kytkettynä auton runkoon. Liitä toinen johto auton runkoon kauaksi polttoaineputkista ja polttoaineen ruiskutuksesta tai kaasuttimesta. Kun lataus on päättynyt (vaihe 5), irrota laturi pistorasiasta, ennen kuin irrotat laturin johdot akusta. Sen lisäksi, mitä kohdassa Asennus (sivu 3) on sanottu, on lisäksi noudatettava seuraavia ohjeita, kun akkuja ladataan. 1. Varmista aina etukäteen hätätapauksien varalta, että apua on saatavilla tarvittaessa. 2. Akut sisältävät happoa, joka vahingoittaa silmiä, ihoa ja vaatteita. Käytä aina suojavaatteita ja -laseja. Älä koskaan koskettele silmiäsi, ennen kuin olet pessyt kätesi akkujen käsittelemisen jälkeen. 3. Varmista, että lähellä on toimiva vesihana. Jos happoa joutuu silmiin tai iholle, huuhtele aluetta heti runsaalla vedellä usean minuutin ajan. Jos vammat ovat näkyviä, ota yhteys lääkäriin. Ota aina yhteys lääkäriin, jos happoa joutuu silmiin. 4. Latausprosessissa vapautuu räjähdysherkkää vetykaasua. Älä tupakoi tai tuo palavia tai kipinöiviä aineita laturin lähelle, kun se on toiminnassa. 5. Jos tapahtuu oikosulku, akku voi räjähtää tai oikosulun aiheuttava esine voi sulaa. Pidä työkalut ja ylimääräiset esineet poissa työskentelyalueelta. Irrota korut, kellot ja muut koristeet, ennen kuin käsittelet akkua. 6. Virtajohto on irrotettava pistorasiasta ja akku on irrotettava laturista, jos laite jätetään käyttämättömäksi pitkäksi ajaksi. 7. Laturi on sijoitettava etäälle lämmönlähteistä, kuten lämpöpattereista ja lämmittimistä, sekä sellaiseen paikkaan, jossa sen päälle ei pääse putoamaan esineitä eikä sen kotelon aukkoihin pääse kaatumaan nestettä. 8. Älä koskaan yritä ladata akkuja, joita ei ole tarkoitettu ladattavaksi. 9. Tämä laite ei ole tarkoitettu lasten tai muiden sellaisten henkilöiden käytettäväksi, joiden fyysiset, aistinvaraiset tai henkiset ominaisuudet tai kokemuksen ja tiedon puute estävät heitä käyttämästä laitteita turvallisesti, ellei heidän turvallisuudestaan vastaava henkilö valvo heitä tai ole opastanut heille laitteen käyttöä. 5

6 Vianmääritys ja korjaus Tavallisimmat viat on kuvattu kohdassa Käyttö (sivu 4). Jos laturi ei toimi, kun se kytketään pistorasiaan, syynä voi olla palanut sulake laitteessa tai viallinen virtajohto tai pistoke. Tarkista, että laturi on kytketty pistorasiaan. Kutsu sähkömies tai huoltomies, jos näyttää siltä, että virtajohto tai pistoke on viallinen. Jos vian syytä ei löydy, ota yhteys jälleenmyyjään tai valmistajaan. Vain koulutetut henkilöt saavat korjata laturin. Takuu Laturilla on kahden vuoden takuu ostopäivästä lukien. Takuu koskee valmistusvikoja ja viallisia osia, ja se on voimassa vain, jos laite on asennettu ja sitä käytetään tässä ohjeessa esitetyllä tavalla. Säilytä ostokuitti todisteena ostohetkestä. Liite A Seuraavissa kaavioissa on esitetty ympäristön lämpötilan vaikutus ulostulotehoon ja tuulettimen nopeuteen sekä syöttöjännitteen vaikutus ulostulotehoon. Output power % fan speed /rpm T/ C Pout (W) V START Uin (V) 6

7 Liite B Esimerkki etupaneelin tarrasta (vaihtelee mallin mukaan). Liite C Esimerkki kannen tarrasta (vaihtelee mallin mukaan). Huomautus: Vakiojännitelaturien tarrassa ei ole DISCONNECTED- eikä READY-merkintää. 7

8 Perämiehenkatu Salo tel +358 (0) fax +358 (0) info@powerfinn.fi KP012_00332_FI.doc 8
