1 ERC 212/214/216/Z12/Z14/Z Käyttöohjeet s ERC 214 ERC 216 ERC Z12 ERC 212 ERC Z14 ERC Z16

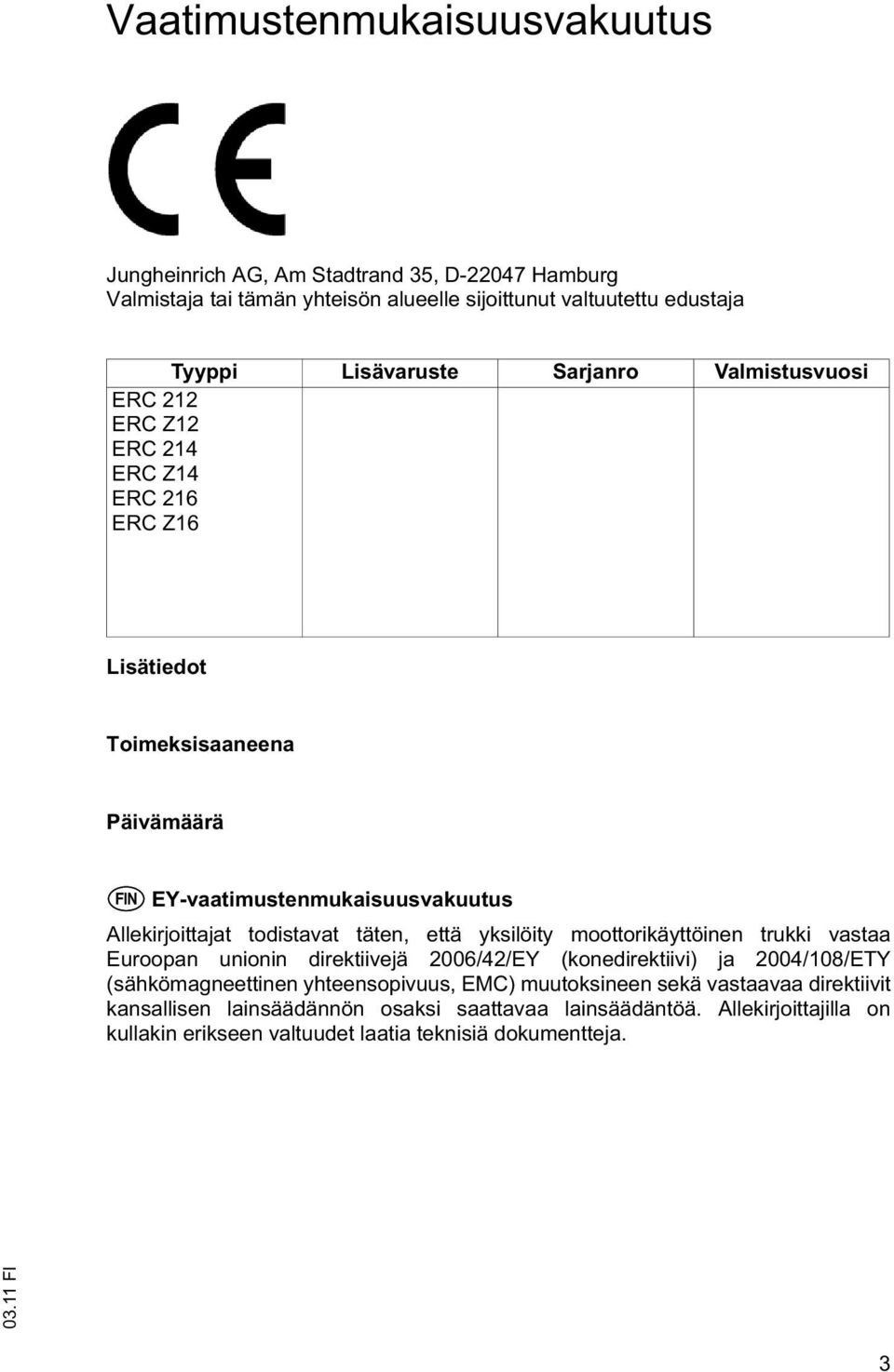

2 Vaatimustenmukaisuusvakuutus Jungheinrich AG, Am Stadtrand 35, D Hamburg Valmistaja tai tämän yhteisön alueelle sijoittunut valtuutettu edustaja Tyyppi Lisävaruste Sarjanro Valmistusvuosi ERC 212 ERC Z12 ERC 214 ERC Z14 ERC 216 ERC Z16 Lisätiedot Toimeksisaaneena Päivämäärä s EY-vaatimustenmukaisuusvakuutus Allekirjoittajat todistavat täten, että yksilöity moottorikäyttöinen trukki vastaa Euroopan unionin direktiivejä 2006/42/EY (konedirektiivi) ja 2004/108/ETY (sähkömagneettinen yhteensopivuus, EMC) muutoksineen sekä vastaavaa direktiivit kansallisen lainsäädännön osaksi saattavaa lainsäädäntöä. Allekirjoittajilla on kullakin erikseen valtuudet laatia teknisiä dokumentteja. 3

3 4

4 Johdanto Käyttöohjetta koskevia ohjeita Trukkien turvallinen käsittely vaatii tietoja, jotka löytyvät tästä ALKUPERÄISESTÄ KÄYTTÖOHJEESTA. Tiedot on esitetty lyhyessä, selkeässä muodossa. Luvut on järjestetty kirjaimittain ja sivut on numeroitu yhtäjaksoisesti. Tässä käyttöohjeessa dokumentoidaan erilaisia trukkityyppejä. Ohjauksessa ja suoritettaessa huoltotöitä on kiinnitettävä huomiota siihen, että sovelletaan kyseiselle trukkityypille sopivaa ko. kuvausta. Kehitämme laitteitamme jatkuvasti. Sen vuoksi pidätämme oikeuden muoto-, varustus- ja tekniikkamuutoksiin. Tästä syystä tämän käyttöohjeen sisällöstä ei voida johtaa minkäänlaisia laitteen tiettyjä ominaisuuksia koskevia vaatimuksia. Turvaohjeet ja merkinnät Turvaohjeet ja tärkeät selitykset on merkitty seuraavin symbolein: VAARA! Tarkoittaa poikkeuksellisen suurta vaaratilannetta. Jos tätä ohjetta ei noudateta, seurauksena on vakavia pysyviä loukkaantumisia tai kuolema. VAROITUS! Tarkoittaa poikkeuksellisen suurta vaaratilannetta. Jos tätä ohjetta ei noudateta, seurauksena voi olla vakavia pysyviä tai kuolemaan johtavia loukkaantumisia. VARO! Tarkoittaa vaaratilannetta. Jos tätä ohjetta ei noudateta, seurauksena voi olla lieviä tai kohtalaisen vakavia loukkaantumisia. Z OHJE Tarkoittaa esinevahinkojen vaaraa. Jos tätä ohjetta ei noudateta, seurauksena voi olla esinevahinkoja. Ohjeet ja selitykset t Tarkoittaa vakiovarustusta o Tarkoittaa lisävarustusta Tekijänoikeus Tämän käyttöohjeen tekijänoikeus säilyy JUNGHEINRICH AG:llä. 5

5 Jungheinrich Aktiengesellschaft Am Stadtrand Hamburg - Saksa Puhelin: +49 (0) 40/

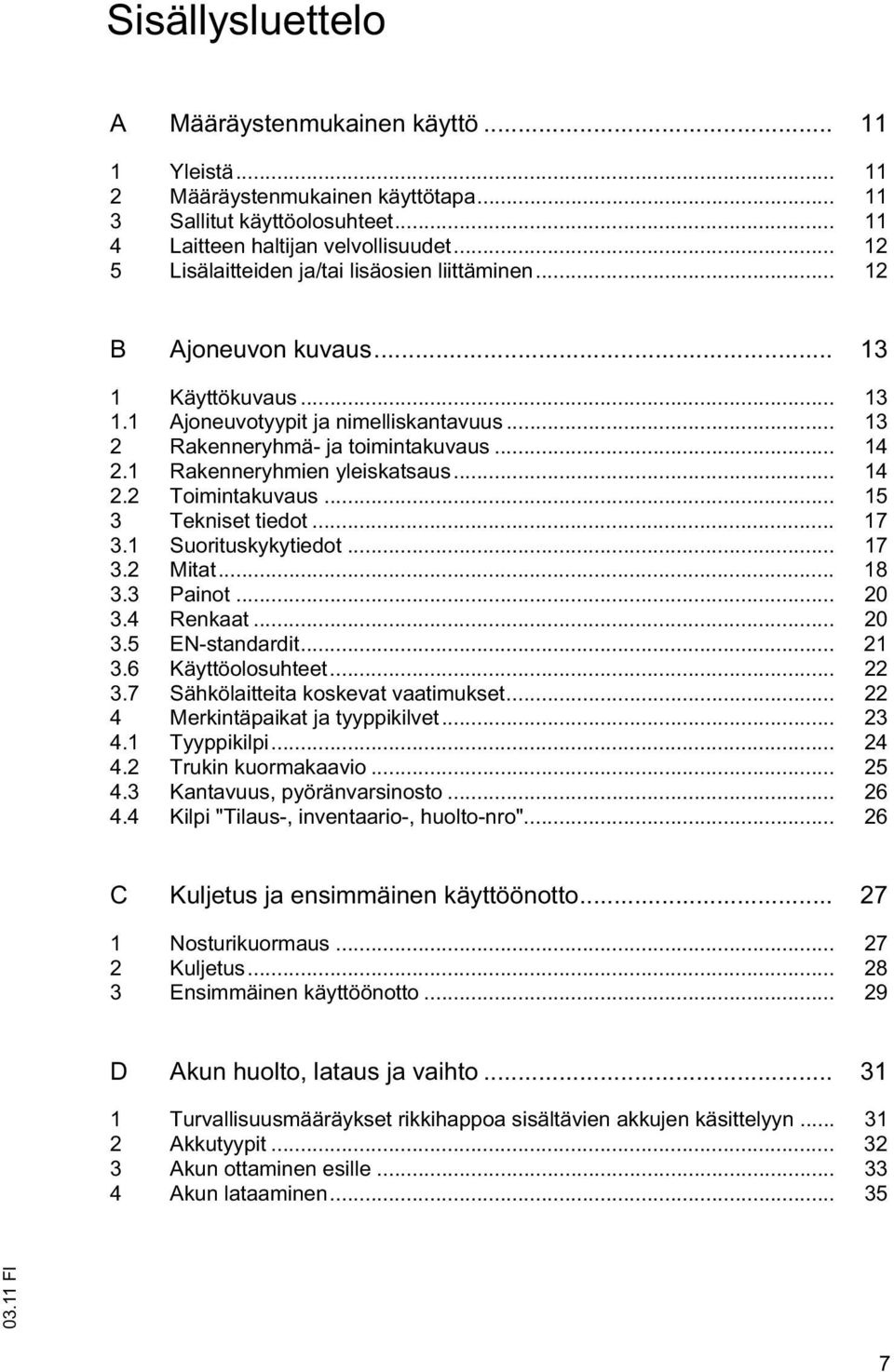

6 Sisällysluettelo A Määräystenmukainen käyttö Yleistä Määräystenmukainen käyttötapa Sallitut käyttöolosuhteet Laitteen haltijan velvollisuudet Lisälaitteiden ja/tai lisäosien liittäminen B Ajoneuvon kuvaus Käyttökuvaus Ajoneuvotyypit ja nimelliskantavuus Rakenneryhmä- ja toimintakuvaus Rakenneryhmien yleiskatsaus Toimintakuvaus Tekniset tiedot Suorituskykytiedot Mitat Painot Renkaat EN-standardit Käyttöolosuhteet Sähkölaitteita koskevat vaatimukset Merkintäpaikat ja tyyppikilvet Tyyppikilpi Trukin kuormakaavio Kantavuus, pyöränvarsinosto Kilpi "Tilaus-, inventaario-, huolto-nro" C Kuljetus ja ensimmäinen käyttöönotto Nosturikuormaus Kuljetus Ensimmäinen käyttöönotto D Akun huolto, lataus ja vaihto Turvallisuusmääräykset rikkihappoa sisältävien akkujen käsittelyyn Akkutyypit Akun ottaminen esille Akun lataaminen

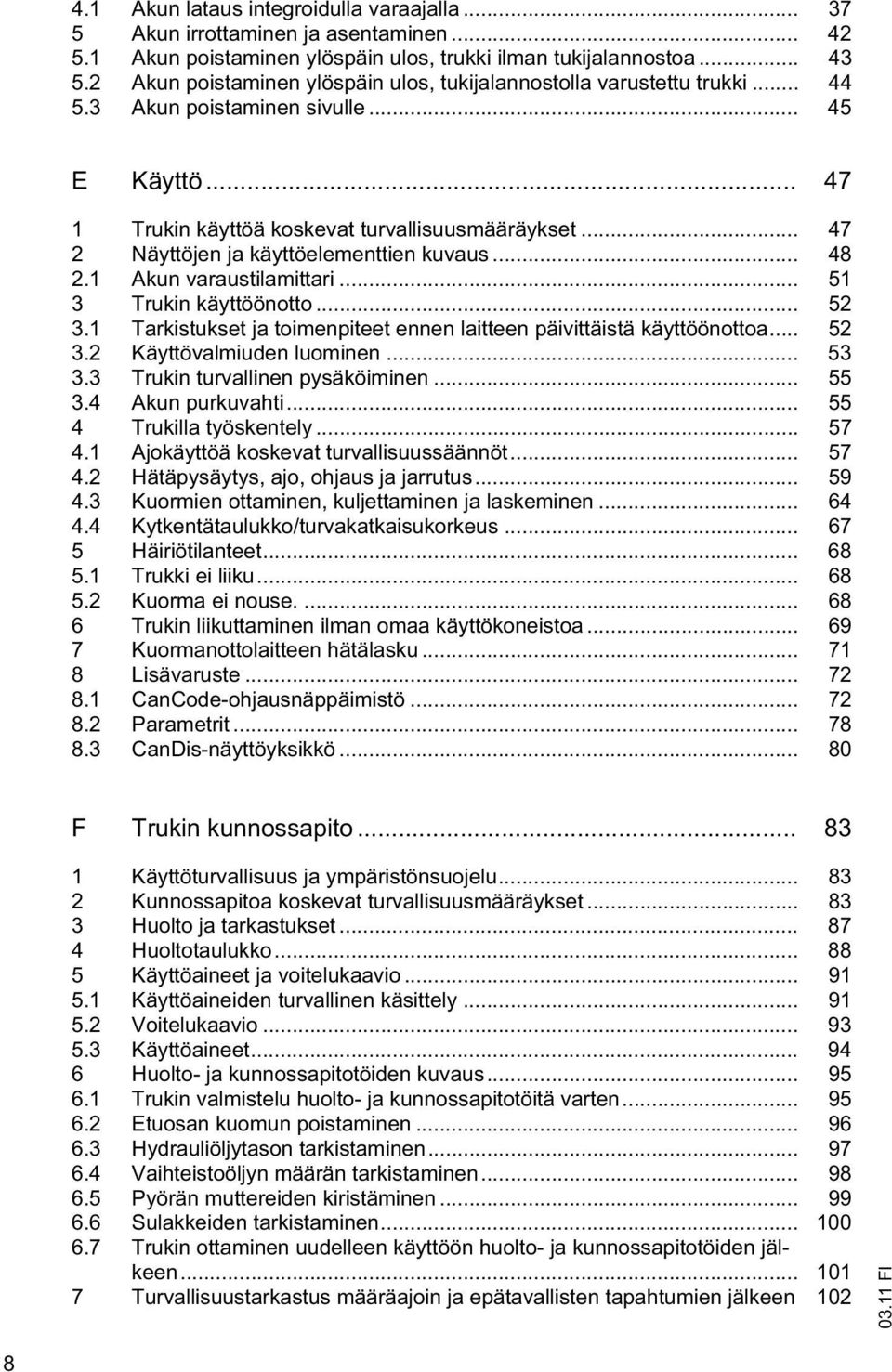

7 4.1 Akun lataus integroidulla varaajalla Akun irrottaminen ja asentaminen Akun poistaminen ylöspäin ulos, trukki ilman tukijalannostoa Akun poistaminen ylöspäin ulos, tukijalannostolla varustettu trukki Akun poistaminen sivulle E Käyttö Trukin käyttöä koskevat turvallisuusmääräykset Näyttöjen ja käyttöelementtien kuvaus Akun varaustilamittari Trukin käyttöönotto Tarkistukset ja toimenpiteet ennen laitteen päivittäistä käyttöönottoa Käyttövalmiuden luominen Trukin turvallinen pysäköiminen Akun purkuvahti Trukilla työskentely Ajokäyttöä koskevat turvallisuussäännöt Hätäpysäytys, ajo, ohjaus ja jarrutus Kuormien ottaminen, kuljettaminen ja laskeminen Kytkentätaulukko/turvakatkaisukorkeus Häiriötilanteet Trukki ei liiku Kuorma ei nouse Trukin liikuttaminen ilman omaa käyttökoneistoa Kuormanottolaitteen hätälasku Lisävaruste CanCode-ohjausnäppäimistö Parametrit CanDis-näyttöyksikkö F Trukin kunnossapito Käyttöturvallisuus ja ympäristönsuojelu Kunnossapitoa koskevat turvallisuusmääräykset Huolto ja tarkastukset Huoltotaulukko Käyttöaineet ja voitelukaavio Käyttöaineiden turvallinen käsittely Voitelukaavio Käyttöaineet Huolto- ja kunnossapitotöiden kuvaus Trukin valmistelu huolto- ja kunnossapitotöitä varten Etuosan kuomun poistaminen Hydrauliöljytason tarkistaminen Vaihteistoöljyn määrän tarkistaminen Pyörän muttereiden kiristäminen Sulakkeiden tarkistaminen Trukin ottaminen uudelleen käyttöön huolto- ja kunnossapitotöiden jälkeen Turvallisuustarkastus määräajoin ja epätavallisten tapahtumien jälkeen 102 8

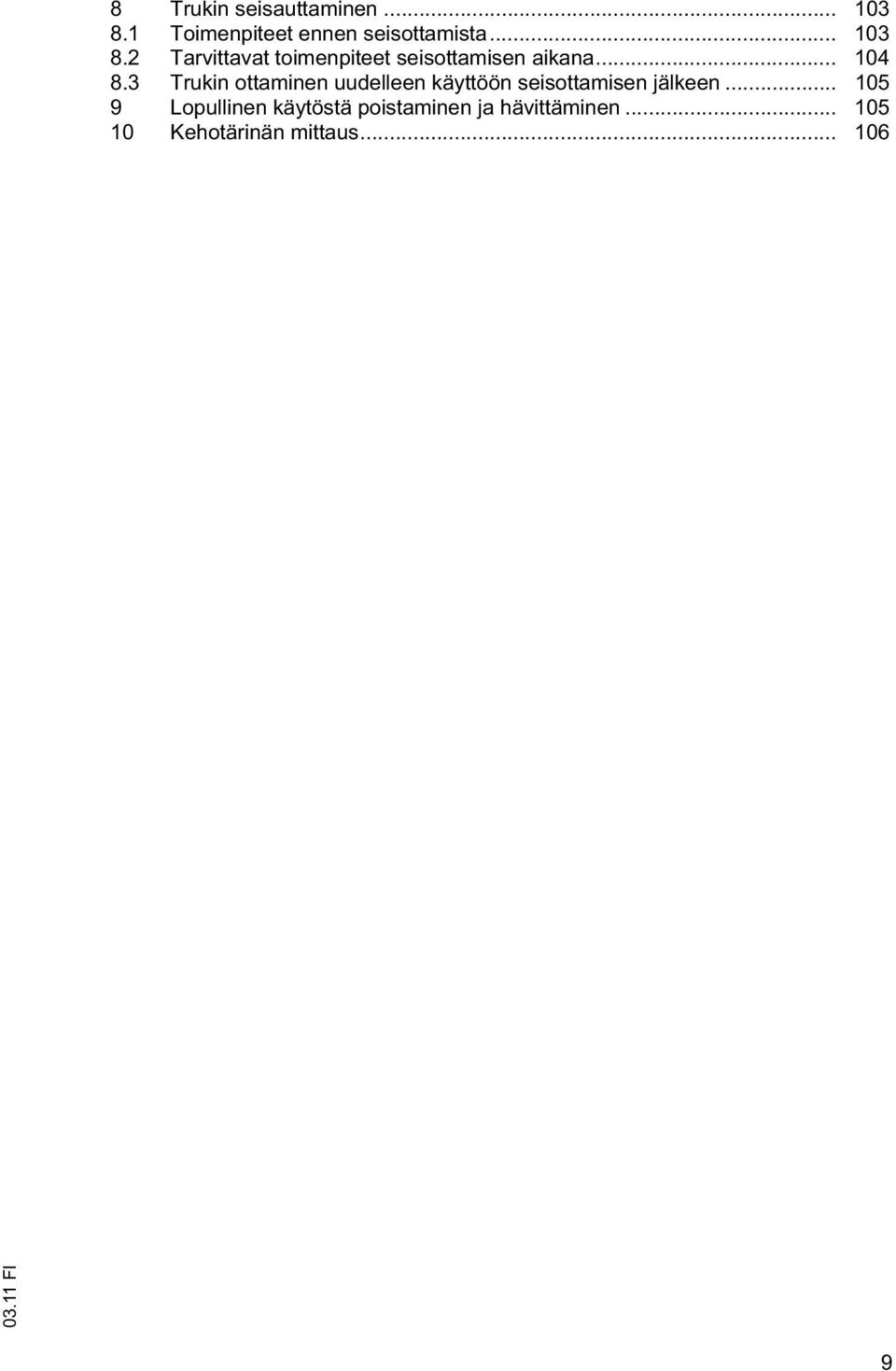

8 8 Trukin seisauttaminen Toimenpiteet ennen seisottamista Tarvittavat toimenpiteet seisottamisen aikana Trukin ottaminen uudelleen käyttöön seisottamisen jälkeen Lopullinen käytöstä poistaminen ja hävittäminen Kehotärinän mittaus

9 10

10 Liite JH-ajoakun käyttöohje Z Tämä käyttöohje koskee vain Jungheinrich-merkkisiä akkutyyppejä. Käytettäessä muita merkkejä on huomioitava valmistajan käyttöohjeet FIN 1

11 FIN

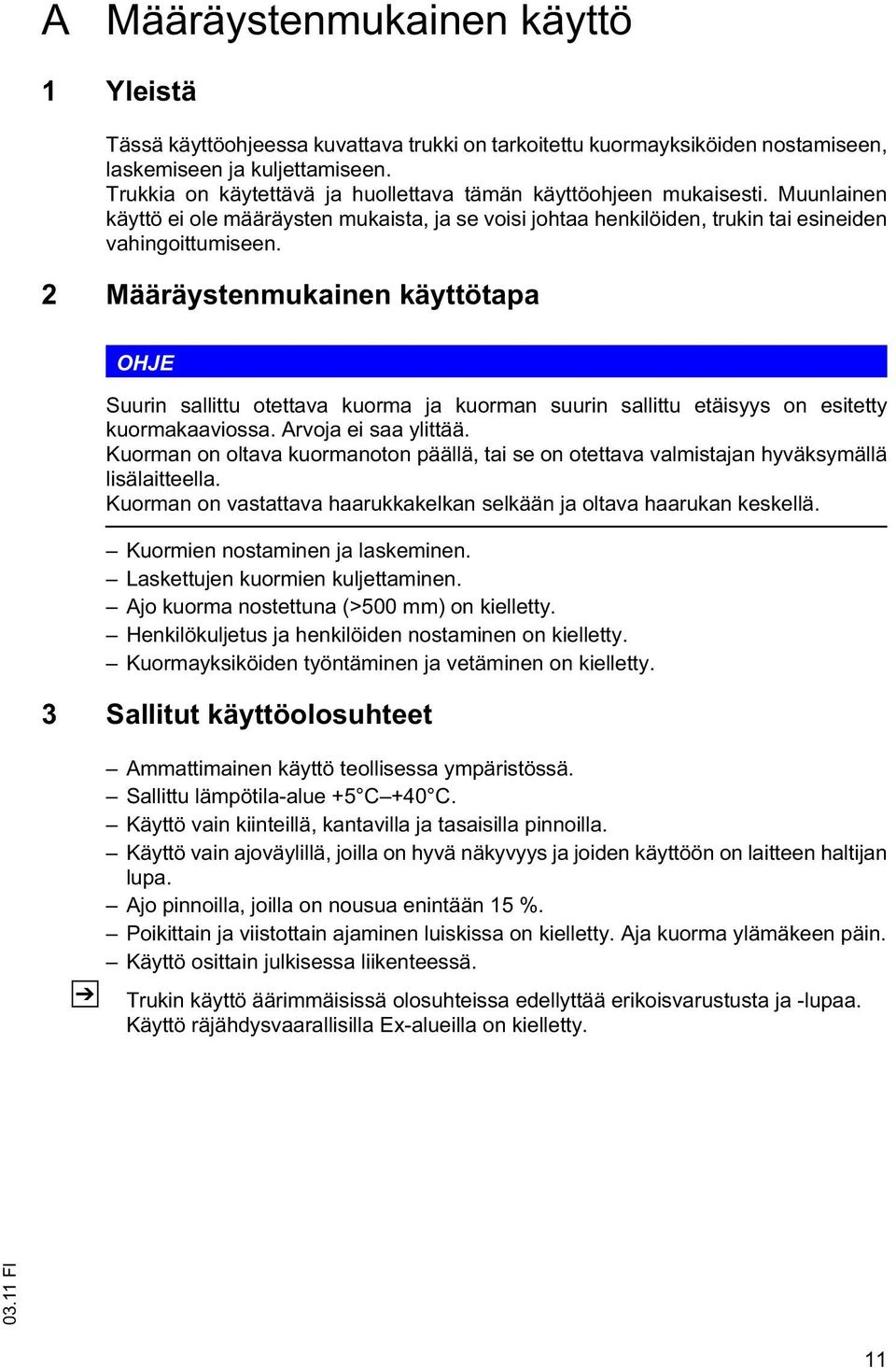

12 A Määräystenmukainen käyttö 1 Yleistä Tässä käyttöohjeessa kuvattava trukki on tarkoitettu kuormayksiköiden nostamiseen, laskemiseen ja kuljettamiseen. Trukkia on käytettävä ja huollettava tämän käyttöohjeen mukaisesti. Muunlainen käyttö ei ole määräysten mukaista, ja se voisi johtaa henkilöiden, trukin tai esineiden vahingoittumiseen. 2 Määräystenmukainen käyttötapa OHJE Suurin sallittu otettava kuorma ja kuorman suurin sallittu etäisyys on esitetty kuormakaaviossa. Arvoja ei saa ylittää. Kuorman on oltava kuormanoton päällä, tai se on otettava valmistajan hyväksymällä lisälaitteella. Kuorman on vastattava haarukkakelkan selkään ja oltava haarukan keskellä. Kuormien nostaminen ja laskeminen. Laskettujen kuormien kuljettaminen. Ajo kuorma nostettuna (>500 mm) on kielletty. Henkilökuljetus ja henkilöiden nostaminen on kielletty. Kuormayksiköiden työntäminen ja vetäminen on kielletty. 3 Sallitut käyttöolosuhteet Z Ammattimainen käyttö teollisessa ympäristössä. Sallittu lämpötila-alue +5 C +40 C. Käyttö vain kiinteillä, kantavilla ja tasaisilla pinnoilla. Käyttö vain ajoväylillä, joilla on hyvä näkyvyys ja joiden käyttöön on laitteen haltijan lupa. Ajo pinnoilla, joilla on nousua enintään 15 %. Poikittain ja viistottain ajaminen luiskissa on kielletty. Aja kuorma ylämäkeen päin. Käyttö osittain julkisessa liikenteessä. Trukin käyttö äärimmäisissä olosuhteissa edellyttää erikoisvarustusta ja -lupaa. Käyttö räjähdysvaarallisilla Ex-alueilla on kielletty. 11

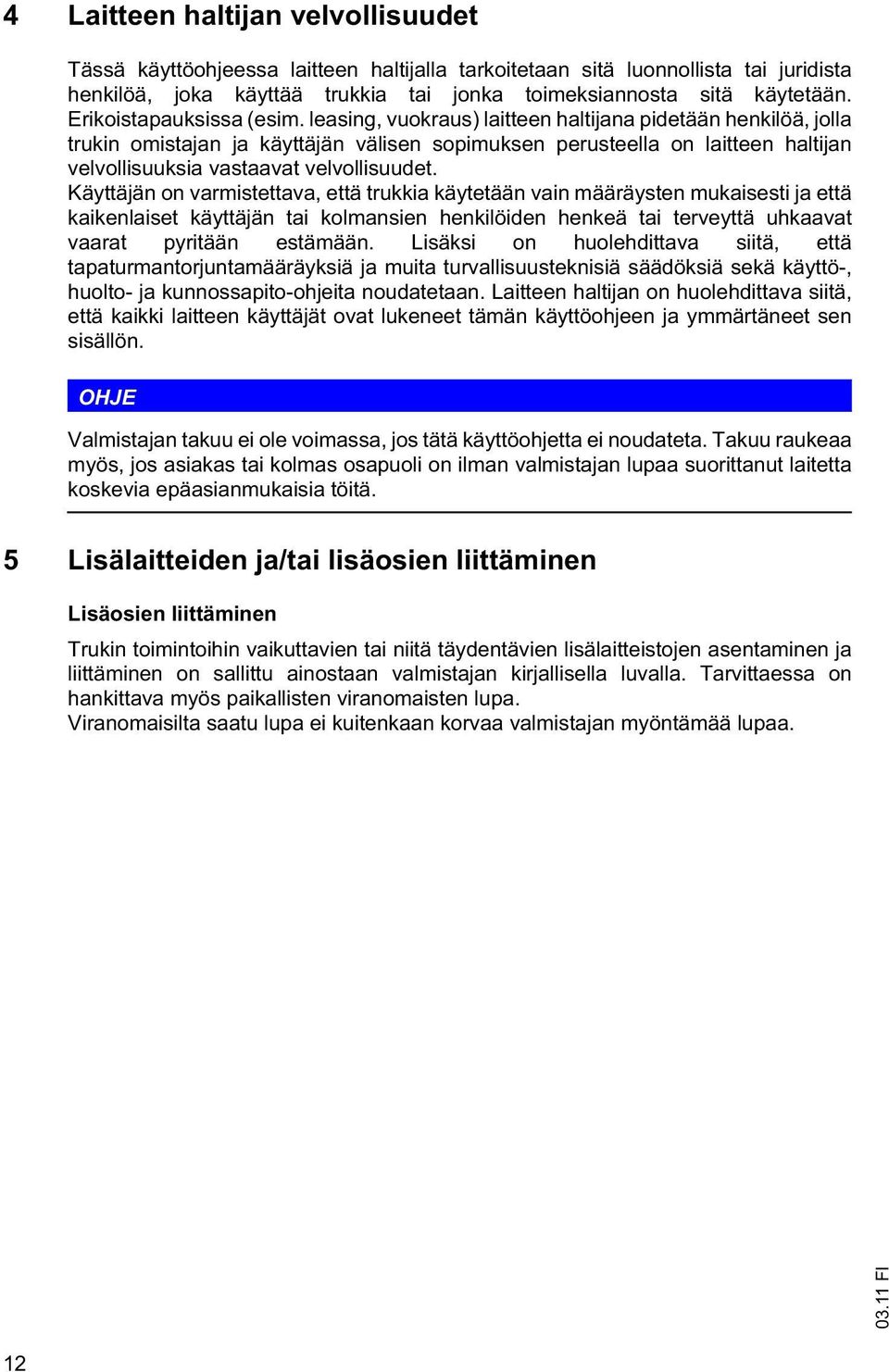

13 4 Laitteen haltijan velvollisuudet Tässä käyttöohjeessa laitteen haltijalla tarkoitetaan sitä luonnollista tai juridista henkilöä, joka käyttää trukkia tai jonka toimeksiannosta sitä käytetään. Erikoistapauksissa (esim. leasing, vuokraus) laitteen haltijana pidetään henkilöä, jolla trukin omistajan ja käyttäjän välisen sopimuksen perusteella on laitteen haltijan velvollisuuksia vastaavat velvollisuudet. Käyttäjän on varmistettava, että trukkia käytetään vain määräysten mukaisesti ja että kaikenlaiset käyttäjän tai kolmansien henkilöiden henkeä tai terveyttä uhkaavat vaarat pyritään estämään. Lisäksi on huolehdittava siitä, että tapaturmantorjuntamääräyksiä ja muita turvallisuusteknisiä säädöksiä sekä käyttö-, huolto- ja kunnossapito-ohjeita noudatetaan. Laitteen haltijan on huolehdittava siitä, että kaikki laitteen käyttäjät ovat lukeneet tämän käyttöohjeen ja ymmärtäneet sen sisällön. OHJE Valmistajan takuu ei ole voimassa, jos tätä käyttöohjetta ei noudateta. Takuu raukeaa myös, jos asiakas tai kolmas osapuoli on ilman valmistajan lupaa suorittanut laitetta koskevia epäasianmukaisia töitä. 5 Lisälaitteiden ja/tai lisäosien liittäminen Lisäosien liittäminen Trukin toimintoihin vaikuttavien tai niitä täydentävien lisälaitteistojen asentaminen ja liittäminen on sallittu ainostaan valmistajan kirjallisella luvalla. Tarvittaessa on hankittava myös paikallisten viranomaisten lupa. Viranomaisilta saatu lupa ei kuitenkaan korvaa valmistajan myöntämää lupaa. 12

14 B Ajoneuvon kuvaus 1 Käyttökuvaus Trukki on sähköaisanostovaunu, jossa on taitettava seisomataso Se on tarkoitettu käytettäväksi tavaroiden nostamiseen ja kuljettamiseen tasaisella alustalla. Tukijalannosto (vain ERC Z12/Z14/Z16) antaa enemmän maavaraa kuljetusajoissa epätasaisella pohjalla. Ajoneuvolla voi pinota enintään 5,35m kuormia, purkaa pinoja ja kuljettaa kuormia pitempiäkin matkoja. Nimelliskantavuus löytyy tyyppikilvestä tai Qmax-kantavuuskilvestä. Korkean ajonopeutensa vuoksi ERC 214/216 on varustettu turvakaarella. 1.1 Ajoneuvotyypit ja nimelliskantavuus Nimelliskantavuus vaihtelee tyypin mukaan. Nimelliskantavuus ilmenee tyyppimerkinnästä. Tyyppi Kantavuus Moottorin teho ERC 212 / Z kg 2,0 kw ERC 214 / Z kg 2,0 kw ERC 216 / Z kg 2,0 kw Nimelliskantavuus ei yleensä ole sama kuin sallittu kantavuus. Sallittu kantavuus ilmenee trukkiin kiinnitetystä kuormakaaviosta. 13

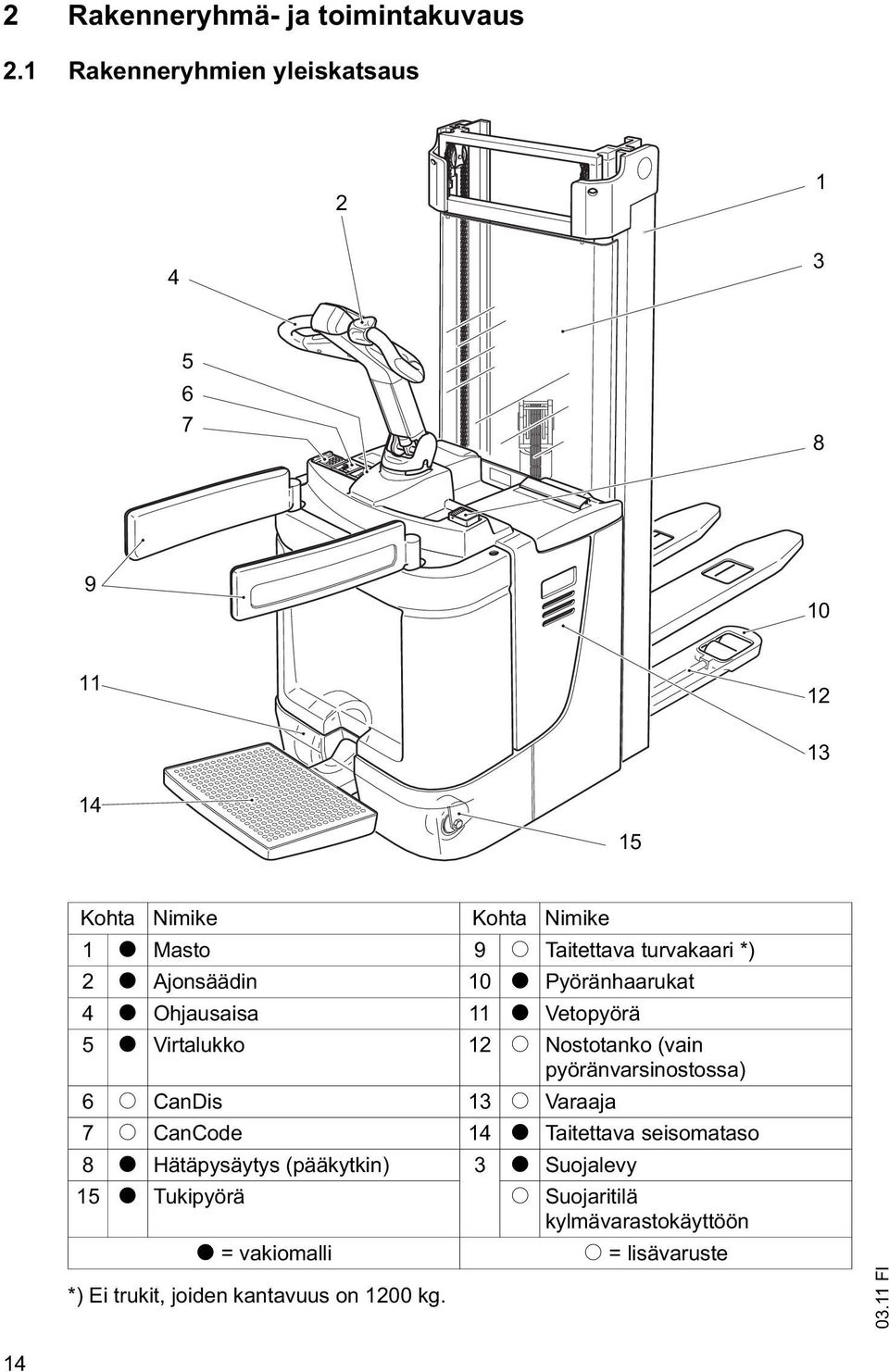

15 2 Rakenneryhmä- ja toimintakuvaus 2.1 Rakenneryhmien yleiskatsaus Kohta Nimike Kohta Nimike 1 t Masto 9 o Taitettava turvakaari *) 2 t Ajonsäädin 10 t Pyöränhaarukat 4 t Ohjausaisa 11 t Vetopyörä 5 t Virtalukko 12 o Nostotanko (vain pyöränvarsinostossa) 6 o CanDis 13 o Varaaja 7 o CanCode 14 t Taitettava seisomataso 8 t Hätäpysäytys (pääkytkin) 3 t Suojalevy 15 t Tukipyörä o Suojaritilä kylmävarastokäyttöön t = vakiomalli o = lisävaruste *) Ei trukit, joiden kantavuus on 1200 kg. 14

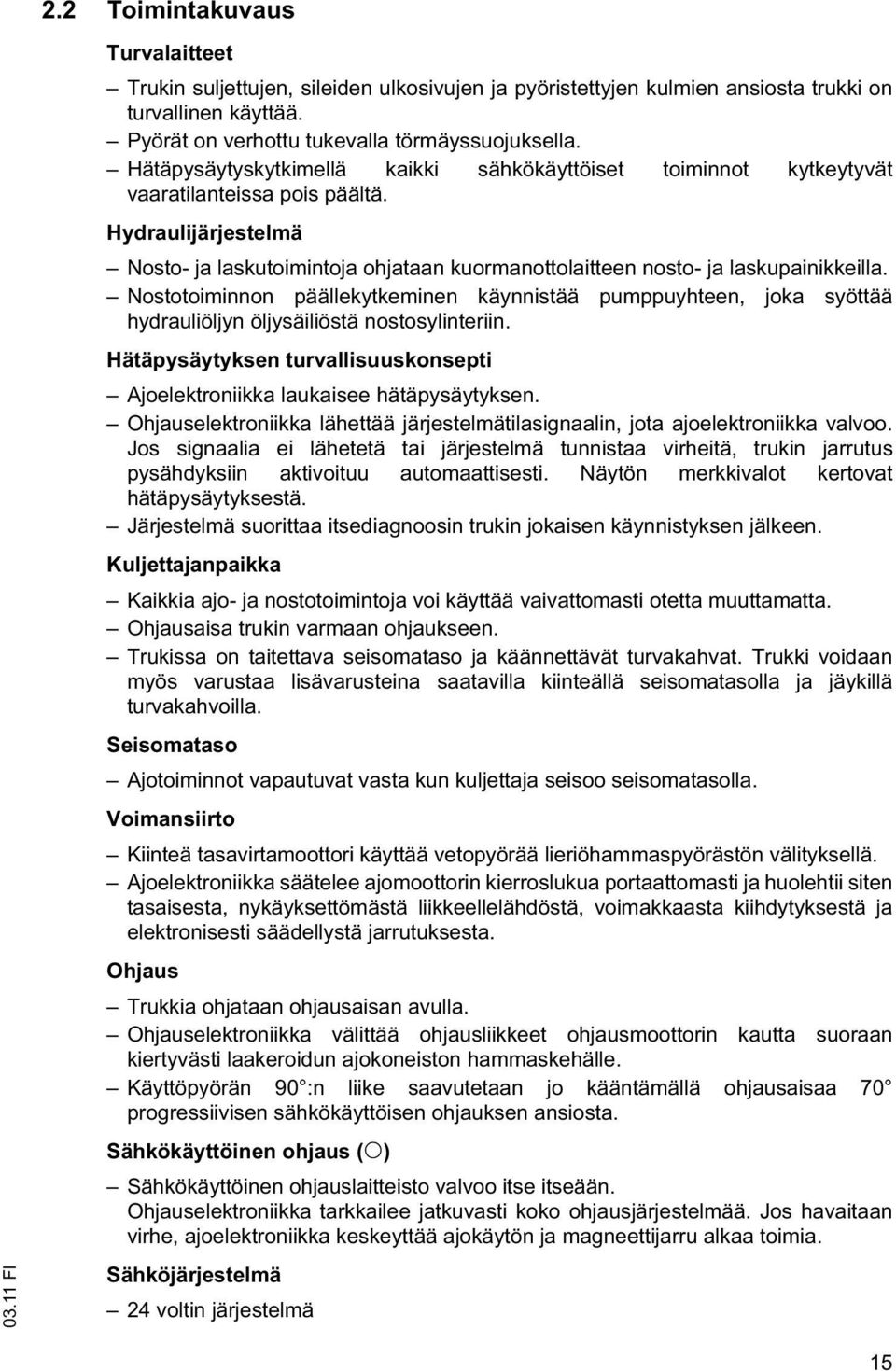

16 2.2 Toimintakuvaus Turvalaitteet Trukin suljettujen, sileiden ulkosivujen ja pyöristettyjen kulmien ansiosta trukki on turvallinen käyttää. Pyörät on verhottu tukevalla törmäyssuojuksella. Hätäpysäytyskytkimellä kaikki sähkökäyttöiset toiminnot kytkeytyvät vaaratilanteissa pois päältä. Hydraulijärjestelmä Nosto- ja laskutoimintoja ohjataan kuormanottolaitteen nosto- ja laskupainikkeilla. Nostotoiminnon päällekytkeminen käynnistää pumppuyhteen, joka syöttää hydrauliöljyn öljysäiliöstä nostosylinteriin. Hätäpysäytyksen turvallisuuskonsepti Ajoelektroniikka laukaisee hätäpysäytyksen. Ohjauselektroniikka lähettää järjestelmätilasignaalin, jota ajoelektroniikka valvoo. Jos signaalia ei lähetetä tai järjestelmä tunnistaa virheitä, trukin jarrutus pysähdyksiin aktivoituu automaattisesti. Näytön merkkivalot kertovat hätäpysäytyksestä. Järjestelmä suorittaa itsediagnoosin trukin jokaisen käynnistyksen jälkeen. Kuljettajanpaikka Kaikkia ajo- ja nostotoimintoja voi käyttää vaivattomasti otetta muuttamatta. Ohjausaisa trukin varmaan ohjaukseen. Trukissa on taitettava seisomataso ja käännettävät turvakahvat. Trukki voidaan myös varustaa lisävarusteina saatavilla kiinteällä seisomatasolla ja jäykillä turvakahvoilla. Seisomataso Ajotoiminnot vapautuvat vasta kun kuljettaja seisoo seisomatasolla. Voimansiirto Kiinteä tasavirtamoottori käyttää vetopyörää lieriöhammaspyörästön välityksellä. Ajoelektroniikka säätelee ajomoottorin kierroslukua portaattomasti ja huolehtii siten tasaisesta, nykäyksettömästä liikkeellelähdöstä, voimakkaasta kiihdytyksestä ja elektronisesti säädellystä jarrutuksesta. Ohjaus Trukkia ohjataan ohjausaisan avulla. Ohjauselektroniikka välittää ohjausliikkeet ohjausmoottorin kautta suoraan kiertyvästi laakeroidun ajokoneiston hammaskehälle. Käyttöpyörän 90 :n liike saavutetaan jo kääntämällä ohjausaisaa 70 progressiivisen sähkökäyttöisen ohjauksen ansiosta. Sähkökäyttöinen ohjaus (o) Sähkökäyttöinen ohjauslaitteisto valvoo itse itseään. Ohjauselektroniikka tarkkailee jatkuvasti koko ohjausjärjestelmää. Jos havaitaan virhe, ajoelektroniikka keskeyttää ajokäytön ja magneettijarru alkaa toimia. Sähköjärjestelmä 24 voltin järjestelmä 15

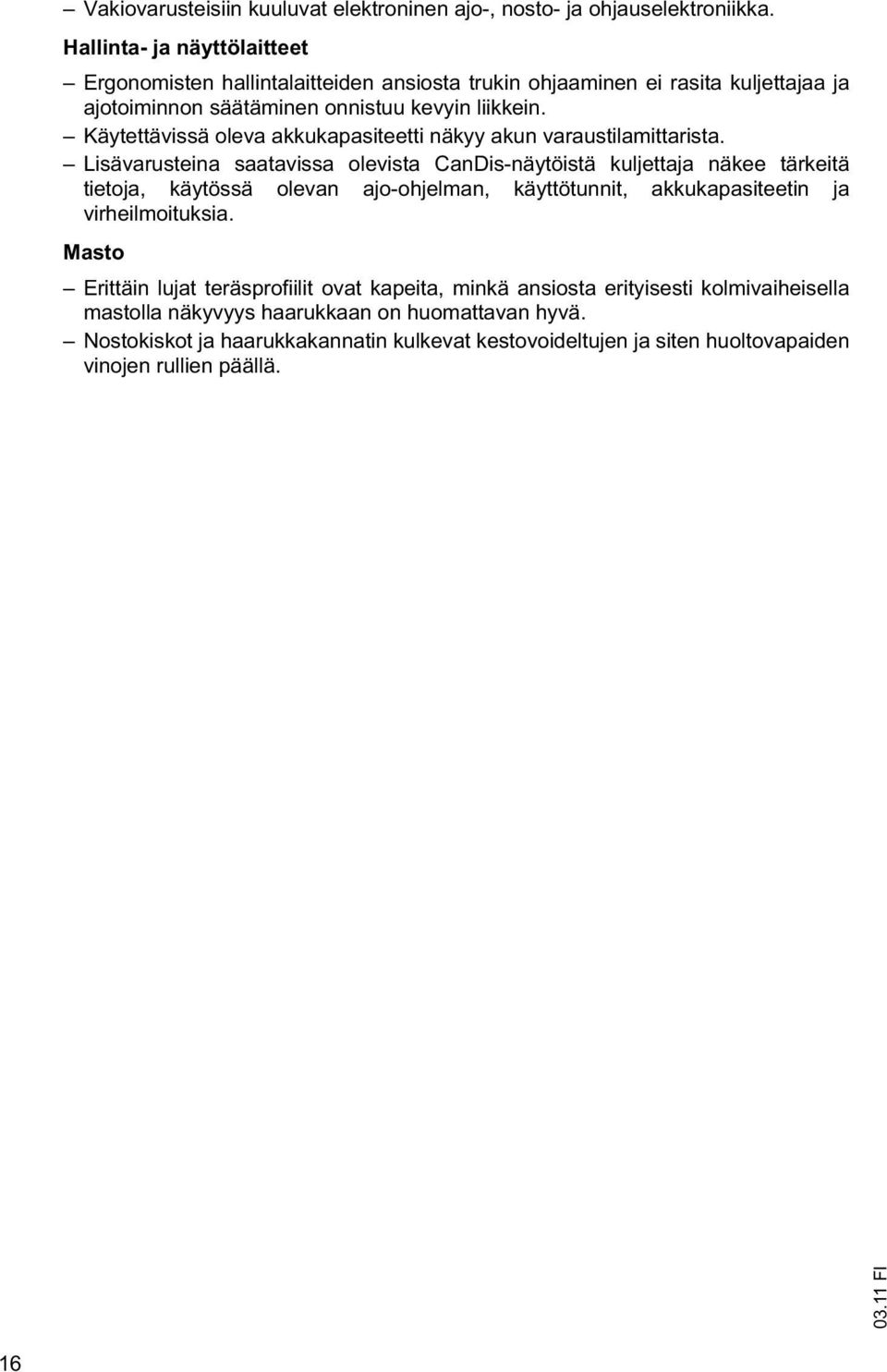

17 Vakiovarusteisiin kuuluvat elektroninen ajo-, nosto- ja ohjauselektroniikka. Hallinta- ja näyttölaitteet Ergonomisten hallintalaitteiden ansiosta trukin ohjaaminen ei rasita kuljettajaa ja ajotoiminnon säätäminen onnistuu kevyin liikkein. Käytettävissä oleva akkukapasiteetti näkyy akun varaustilamittarista. Lisävarusteina saatavissa olevista CanDis-näytöistä kuljettaja näkee tärkeitä tietoja, käytössä olevan ajo-ohjelman, käyttötunnit, akkukapasiteetin ja virheilmoituksia. Masto Erittäin lujat teräsprofiilit ovat kapeita, minkä ansiosta erityisesti kolmivaiheisella mastolla näkyvyys haarukkaan on huomattavan hyvä. Nostokiskot ja haarukkakannatin kulkevat kestovoideltujen ja siten huoltovapaiden vinojen rullien päällä. 16

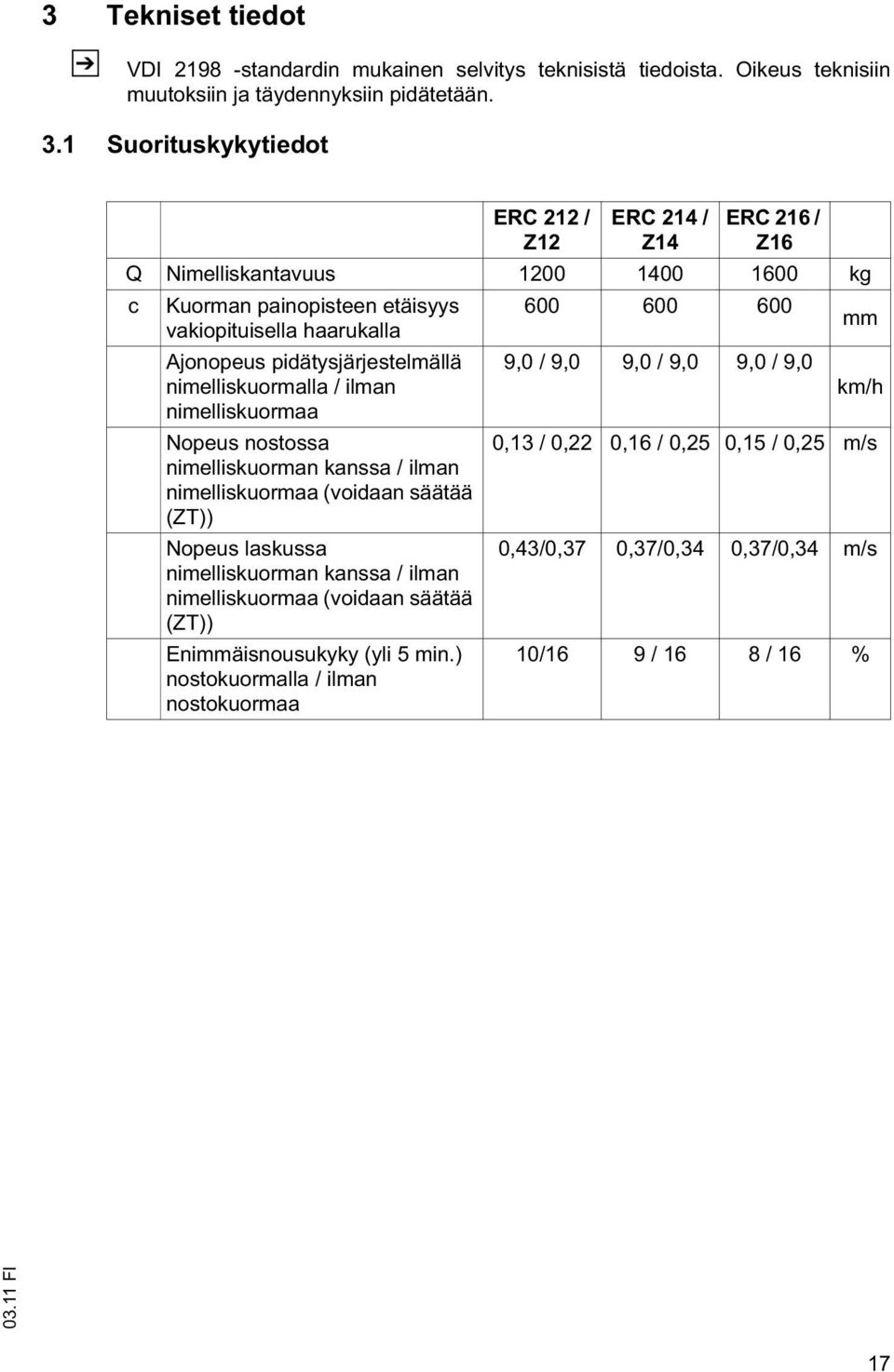

18 3 Tekniset tiedot Z VDI standardin mukainen selvitys teknisistä tiedoista. Oikeus teknisiin muutoksiin ja täydennyksiin pidätetään. 3.1 Suorituskykytiedot ERC 212 / Z12 ERC 214 / Z14 ERC 216 / Z16 Q Nimelliskantavuus kg c Kuorman painopisteen etäisyys vakiopituisella haarukalla mm Ajonopeus pidätysjärjestelmällä 9,0 / 9,0 9,0 / 9,0 9,0 / 9,0 nimelliskuormalla / ilman km/h nimelliskuormaa Nopeus nostossa nimelliskuorman kanssa / ilman nimelliskuormaa (voidaan säätää (ZT)) 0,13 / 0,22 0,16 / 0,25 0,15 / 0,25 m/s Nopeus laskussa nimelliskuorman kanssa / ilman nimelliskuormaa (voidaan säätää (ZT)) Enimmäisnousukyky (yli 5 min.) nostokuormalla / ilman nostokuormaa 0,43/0,37 0,37/0,34 0,37/0,34 m/s 10/16 9 / 16 8 / 16 % 17

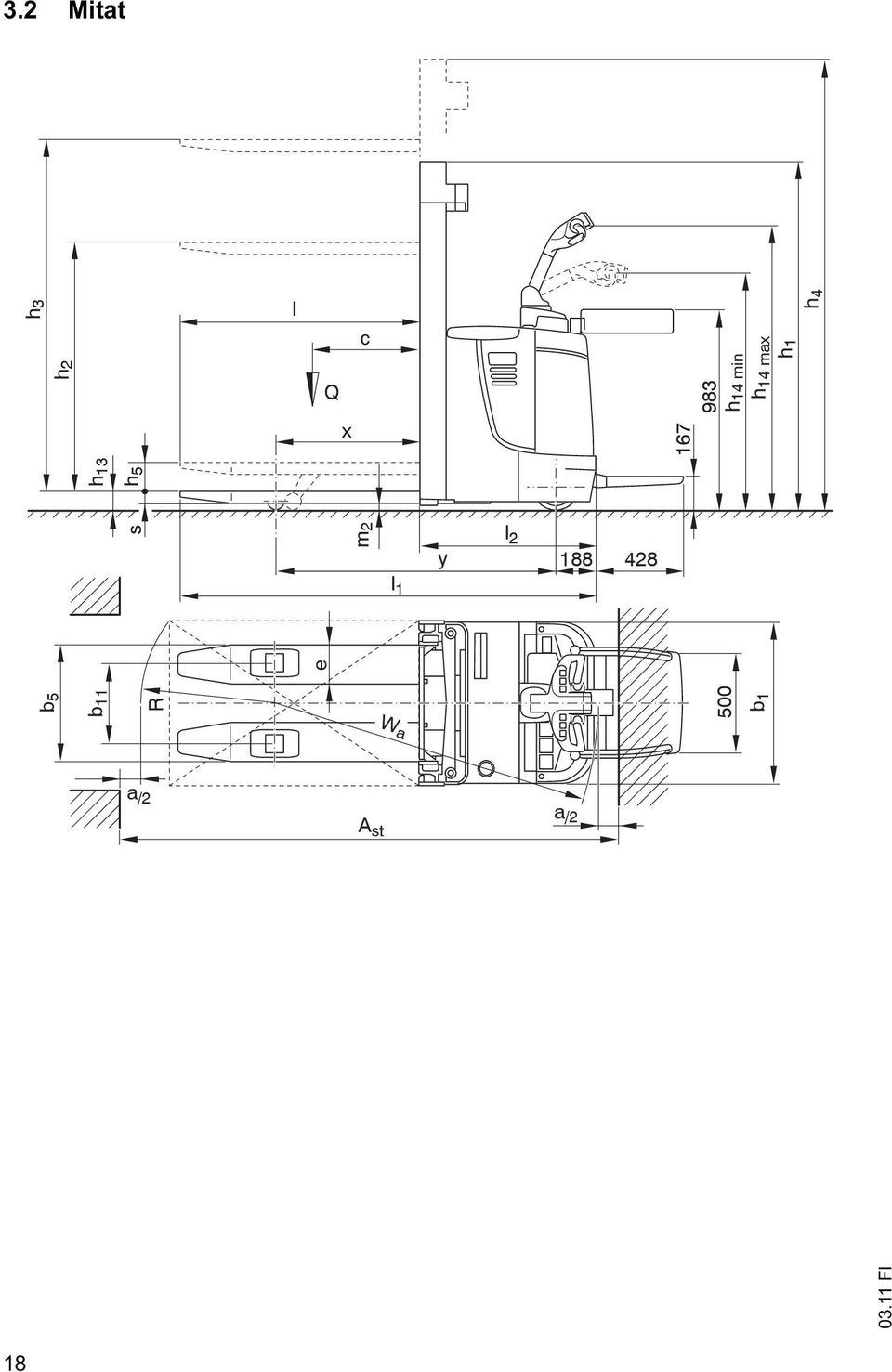

19 3.2 Mitat h3 b5 h2 h13 s h 5 b11 R l c Q x e m2 l 1 y l h14 min 500 b 1 h14 max h 1 h 4 W a a /2 A st a /2 18

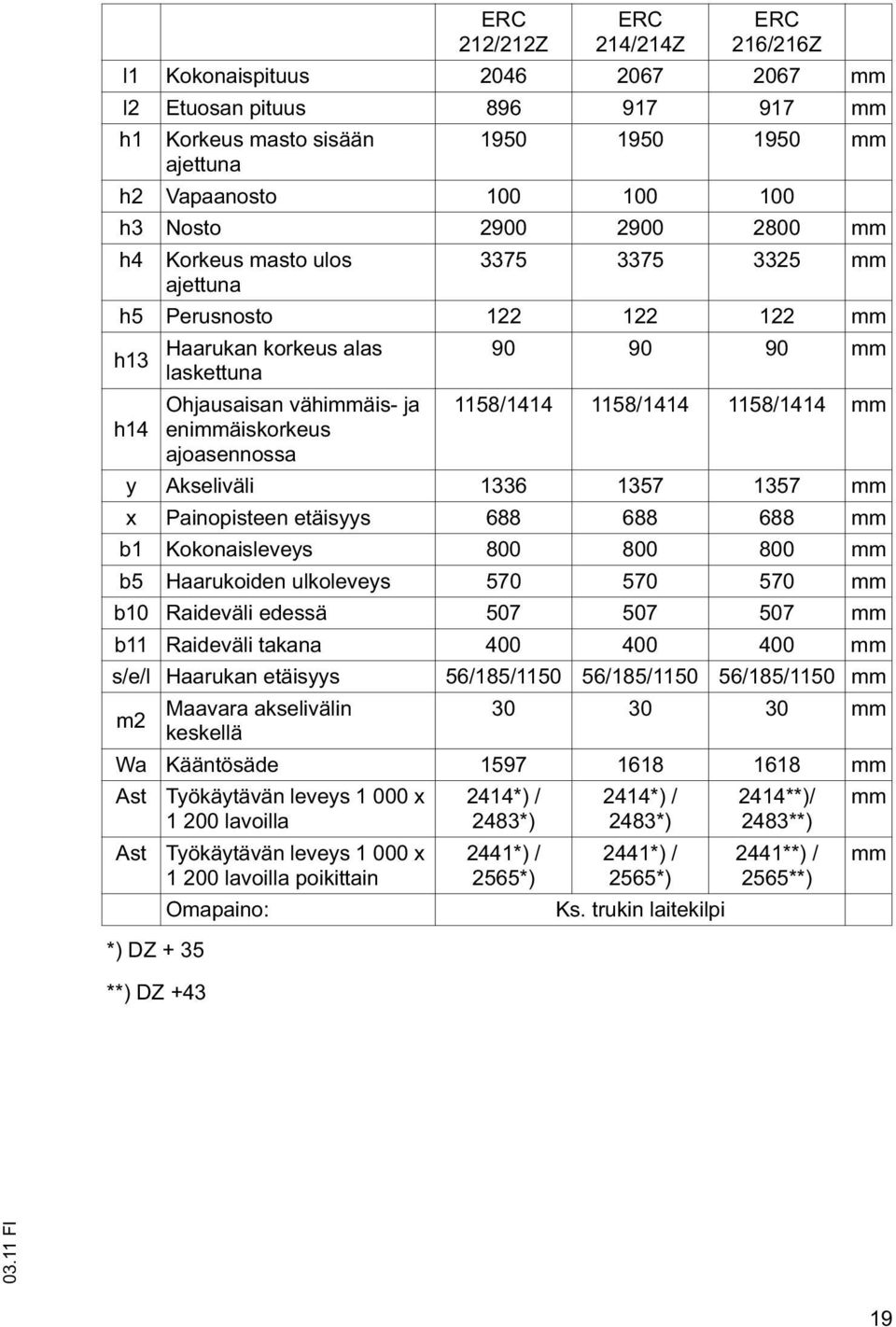

20 *) DZ + 35 **) DZ +43 ERC 212/212Z ERC 214/214Z ERC 216/216Z l1 Kokonaispituus mm l2 Etuosan pituus mm h1 Korkeus masto sisään mm ajettuna h2 Vapaanosto h3 Nosto mm h4 Korkeus masto ulos mm ajettuna h5 Perusnosto mm h13 Haarukan korkeus alas mm laskettuna Ohjausaisan vähimmäis- ja 1158/ / /1414 mm h14 enimmäiskorkeus ajoasennossa y Akseliväli mm x Painopisteen etäisyys mm b1 Kokonaisleveys mm b5 Haarukoiden ulkoleveys mm b10 Raideväli edessä mm b11 Raideväli takana mm s/e/l Haarukan etäisyys 56/185/ /185/ /185/1150 mm m2 Maavara akselivälin mm keskellä Wa Kääntösäde mm Ast Työkäytävän leveys x lavoilla 2414*) / 2483*) 2414*) / 2483*) 2414**)/ 2483**) mm Ast Työkäytävän leveys x lavoilla poikittain Omapaino: 2441*) / 2565*) 2441*) / 2565*) Ks. trukin laitekilpi 2441**) / 2565**) mm 19

21 3.3 Painot Nimike ERC 212 / Z12 ERC 214 / Z14 ERC 216 / Z16 Vakiomasto 290 ZT 280 ZT Omapaino ml. akku kg Akselipaino kuorman kanssa 900/ / /1840 kg edessä / takana Akselipaino ilman kuormaa edessä/takana 840/ / /350 kg 3.4 Renkaat Nimike ERC 212 / Z12 ERC 214 / Z14 ERC 216 / Z16 Rengaskoko edessä 230/77 mm Rengaskoko, takana (yksittäinen/teli) 85x110 / 85x85 85x110 / 85x85 85x110 / 85x85 Tukipyörä 140x54 mm Pyörien määrä edessä/ takana (x = vetävä) 1x+1 /2 mm 20

22 3.5 EN-standardit Z Z Z Jatkuva äänenpainetaso ERC 212/214/216/Z12/Z14/Z16: 68 db(a) EN mukaisesti ja ISO 4871 vastaava. Jatkuva äänenpainetaso on standardin määräysten mukaan mitattu arvo, jossa huomioidaan äänenpainetaso ajon, noston ja tyhjäkäynnin aikana. Äänenpainetaso mitataan kuljettajan korvan kohdalta. Tärinä ERC 212/214/216/Z12/Z14/Z16: 0,96 m/s² EN standardin mukaan Kehoon työskentelyasennossa vaikuttava värähtelykiihtyvyys on standardin mukainen lineaarisesti integroitu, painotettu pystysuuntainen kiihtyvyys. Se mitataan ajettaessa vakionopeudella ajoalustassa olevien kohoumien yli. Trukkikohtaiset mittaustiedot on selvitetty kertaalleen, eikä niitä saa sekoittaa työntekijädirektiivin 2002/44/EY (tärinä) ihmiseen kohdistuvaan tärinään. Ihmiseen kohdistuvan tärinän mittaamiseen valmistaja tarjoaa erikoispalvelua, (ks. "Kehotärinän mittaus" sivulla 106). Sähkömagneettinen yhteensopivuus (EMC) Valmistaja vahvistaa sähkömagneettisten häiriöpäästöjen ja häiriönkestävyyden raja-arvojen noudattamisen sekä sähköstaattisen purkaustarkastuksen suorittamisen standardin EN ja siinä mainittujen määräysten mukaisesti. Sähkö- ja elektroniikkaosia ja niiden järjestystä saa muuttaa vain valmistajan kirjallisella luvalla. 21

23 3.6 Käyttöolosuhteet Z Käyttöympäristön lämpötila Käytön aikana +5 C +40 C Jos trukkia käytetään jatkuvasti äärimmäisen vaihtelevissa lämpötila- tai ilmankosteusoloissa, siihen tarvitaan erikoisvarustus ja -lupa. 3.7 Sähkölaitteita koskevat vaatimukset Valmistaja vahvistaa sähkölaitteiden suunnittelua ja valmistusta koskevien vaatimusten noudattamisen trukin määräystenmukaisessa käytössä standardinen 1175 Trukkien turvallisuus sähkölaitteita koskevat vaatimukset mukaisesti. 22

24 Xxx Xxxx Xxxxxxx Xxxxxxxxx Xxxxxxxxx Xxxxxxxxxx Xxxxxxxxx Xxxxxxxxxx Xxxxxxx Xxxxxx Xxxxx Xxxx Xxxxxx Xxxxxx Xxxxxxxxxxxxxxxxxxx Xxxxxxxxxxxxxxxxxx kg Xxxxxxxxxxxxxxxxx mm Xxxxxxxxxxxxxxxxxxx kg Xxxxxxxxxxxxxxxxxxx xxxxxxxxxx V Xxxxxxxxxxxxxxxxx kw xxxxxxxx kg Xxxxxxxxxxxxxxxx Xxxxxxxxxxxxxxxxxx Merkintäpaikat ja tyyppikilvet Koht Nimike a 16 Älä mene kuormanoton alle -kieltokilpi 17 Kiinnityskohdat nosturikuormausta varten 18 Älä työnnä kättäsi maston läpi -kieltokilpi 19 Laitekilpi 20 Kantavuus Qmax (vain ERC Z12/Z14/Z16) 21 Tarkastuskilpi 22 Kantavuus Qmax 23 Sarjanumero 24 Akun laitekilpi 23

25 4.1 Tyyppikilpi Z Koht Koht Nimike a a Nimike 25 Tyyppi 31 Valmistusvuosi 26 Sarjanumero 32 Kuorman painopisteen etäisyys (mm) 27 Nimelliskantavuus (kg) 33 Käyttöteho 28 Akun jännite (V) 34 Akun vähimmäis-/enimmäispaino (kg) 29 Tyhjäpaino ilman akkua kg 35 Valmistaja 30 Lisävaruste 36 Valmistajan logo Trukkiin tai varaosatilauksiin liittyvissä kysymyksissä on mainittava sarjanumero (26). 24

26 4.2 Trukin kuormakaavio X.XXXX.XX.XX Kuormakaaviosta (20) ilmenee enimmäiskantavuus Q (kg) tietyllä kuorman painopisteellä C (mm) ja trukin vastaava nostokorkeus H (mm) kuormankäsittelylaitteen ollessa vaakasuorassa. Esimerkki enimmäiskantavuuden laskemisesta: Kun kuorman painopisteen etäisyys C on 600 mm ja enimmäisnostokorkeus H mm, enimmäiskantavuus Q on kg. Sisämastoon ja alempaan poikkipalkkiin merkityt nuolet (37 ja 37) osoittavat kuljettajalle, milloin kantavuuskilvessä (21) ilmoitettu nostokorkeuden raja on saavutettu

27 4.3 Kantavuus, pyöränvarsinosto Trukit, joissa on tukijalannosto, jaetaan sallitulla tavalla lisäkilven (20) mukaisesti tukijalannostoon ja päänostoon. 4.4 Kilpi "Tilaus-, inventaario-, huolto-nro" Kohta Nimike 38 Tilausnro 39 Inventaarionro 40 Täyshuoltonro Z Kilpi, jossa on täyshuoltonro, annetaan vain solmittaessa huoltosopimus. 26

28 C Kuljetus ja ensimmäinen käyttöönotto 1 Nosturikuormaus VAROITUS! Epäasiallinen nosturikuormaus aiheuttaa tapaturmavaaran Epäasiallisten nostovälineiden käyttö voi johtaa trukin putoamiseen nosturikuormauksen aikana. Varmista, ettei trukki nostettaessa iskeydy mitään vasten eikä se pääse liikkumaan hallitsemattomasti. Kannattele trukkia tarvittaessa ohjainvaijereilla. Trukin kuormauksen saavat suorittaa vain henkilöt, joilla on kiinnitysvälineiden ja nostotyökalujen käsittelyyn vaadittava koulutus. Käytä nosturikuormauksessa turvakenkiä. Ilmassa roikkuvien kuormien alapuolella ei saa oleskella. Vaara-alueelle ei saa mennä eikä siellä saa oleskella. Käytä vain nostovälineitä, joiden kantavuus on riittävä (katso trukin paino laitekilvestä). Kiinnitä nostovälineet vain niille tarkoitettuihin kiinnityskohtiin ja varmista, etteivät ne irtoa. Käytä kiinnitysvälineitä vain niille määritellyssä kuormitussuunnassa. Kiinnitä nosturin kiinnitysvälineet siten, etteivät ne nostettaessa kosketa lisäosia. Trukin kuormaus nosturilla 17 Edellytykset Pysäköi trukki turvallisesti, (ks. "Trukin turvallinen pysäköiminen" sivulla 55). Tarvittavat työkalut ja materiaalit Nostolaite Nostovälineet Menettelytapa Kiinnitä nostovälineet kiinnityskohtiin (17). Nyt trukin voi kuormata nosturilla

29 2 Kuljetus VAROITUS! Hallitsemattomat liikkeet kuljetuksen aikana Jos trukkia ja nostolaitetta ei varmisteta asianmukaisesti kuljetuksen aikana, seurauksena voi olla vakavia tapaturmia. Tehtävään koulutetun ammattihenkilökunnan on suoritettava kuormaus säädöksen VDI 2700 ja VDI 2703 suositusten mukaan. Kuormauksen turvallisuustoimenpiteiden oikea mitoitus ja toteutus on määriteltävä erikseen jokaisessa yksittäistapauksessa. Kun trukkia kuljetetaan kuorma-autolla tai perävaunulla, se on kiinnitettävä asianmukaisesti köysillä. Kuorma-autossa tai perävaunussa on oltava kiinnitysrenkaat. Varmista trukki kiiloilla niin, ettei se pääse liikkumaan. Käytä vain sellaisia kiinnitysvöitä tai kiristysvöitä, joiden nimelliskestävyys on riittävä. Trukin kiinnittäminen kuljetusta varten Tarvittavat työkalut ja materiaalit Kiristys-/kiinnitysliinat Menettelytapa Aja trukki kuljetusajoneuvoon. Pysäköi trukki turvallisesti, (ks. "Trukin turvallinen pysäköiminen" sivulla 55). Kiinnitä liinat (41) trukkiin ja kiristä niitä riittävästi. Nyt trukkia voi kuljettaa

30 3 Ensimmäinen käyttöönotto VARO! Aja trukkia vain akkuvirralla! Tasasuunnattu vaihtovirta vaurioittaa elektroniikan rakenneosia. Akun kaapeliliitokset (poikkeustilanteissa) saavat olla enintään 6 m pitkiä, ja niiden johdon poikkipinta-alan on oltava vähintään 50. Menettelytapa Tarkista varustuksen täydellisyys. Asenna akku tarvittaessa, (ks. "Akun irrottaminen ja asentaminen" sivulla 42). Z Tarkista tarvittaessa, että yhdistelmäinstrumentin asetukset vastaavat akkutyypin arvoja. Varaa akku, (ks. "Akun lataaminen" sivulla 35). Z Säädä ominaiskäyrä (latauskäyrä) trukeissa, joissa on valinnainen sisäänrakennettu varaaja. Trukin voi nyt ottaa käyttöön, (ks. "Trukin käyttöönotto" sivulla 52). 29

31 30

32 D Akun huolto, lataus ja vaihto 1 Turvallisuusmääräykset rikkihappoa sisältävien akkujen käsittelyyn Huoltohenkilöstö Vain tehtävään koulutettu henkilöstö saa ladata, huoltaa ja vaihtaa akkuja. Töiden suorituksessa on noudatettava tätä käyttöohjetta ja akun/latausaseman valmistajan määräyksiä. Paloturvallisuustoimet Akkuja käsiteltäessä tupakointi ja avotulen käyttö on kielletty. Ladattavan trukin läheisyydessä vähintään 2 m etäisyydellä ei saa olla helposti syttyviä aineita eikä kipinää muodostavia käyttöaineita tai -välineitä. Tilan on oltava tuuletettu. Sammutusvälineiden on oltava käyttövalmiina. Akun huolto Akkukennojen kannet on pidettävä kuivina ja puhtaina. Liittimien ja kaapelikenkien on oltava puhtaita, kevyesti naparasvalla voideltuja ja kunnolla kiinnitettyjä. VARO! Ennen akun kannen sulkemista on varmistettava, ettei akkukaapeli pääse vahingoittumaan. Vaurioituneet kaapelit aiheuttavat oikosulkuvaaran. Akun hävittäminen Akun hävityksessä on ehdottomasti noudatettava maakohtaisia ympäristönsuojelumääräyksiä ja ongelmajätettä koskevia lakeja. Valmistajan antamia hävittämisohjeita on ehdottomasti noudatettava. VAROITUS! Tapaturma- ja loukkaantumisvaara akkujen käsittelyssä Akut sisältävät liuenneita happoja, jotka ovat myrkyllisiä ja syövyttäviä. Vältä ehdottomasti kosketusta akkuhapon kanssa. Hävitä käytetyt akkuhapot määräysten mukaisesti. Työskenneltäessä akuilla on ehdottomasti käytettävä suojavaatteita ja suojalaseja. Varo, ettei akkuhappoa pääse iholle, vaatteille tai silmiin. Jos niin kuitenkin käy, huuhtele akkuhappo runsaalla puhtaalla vedellä. Ota henkilövahinkojen yhteydessä (esim. akkuhappoa on joutunut iholle tai silmiin) välittömästi yhteyttä lääkäriin. Neutralisoi läikkynyt akkuhappo välittömästi runsaalla vedellä. Akkuja saa käyttää vain akkutelineen ollessa suljettuna. Noudata lainvoimaisia määräyksiä. 31

33 VAROITUS! Sopimattomien akkujen käytön aiheuttama tapaturmavaara Akun painolla ja mitoilla on merkittävä vaikutus trukin vakauteen ja kantavuuteen. Akkuvarustusta saa muuttaa vain valmistajan luvalla, koska alkuperäistä pienempien akkujen yhteydessä on käytettävä vastapainoja. Akkua vaihdettaessa tai asennettaessa on varmistettava akun tukeva kiinnitys trukin akkutilaan. Trukki on pysäköitävä turvallisesti ennen kaikkia akkua koskevia töitä ((ks. "Trukin turvallinen pysäköiminen" sivulla 55)). 2 Akkutyypit Trukin akkuvarustus vaihtelee mallin mukaan. Seuraavassa taulukossa esitetään kapasiteettitietojen kera vakiovarusteeksi tarkoitettu yhdistelmä: Akkutyyppi Kapasiteetti 24 V:n akku 3 PzS 240 Ah 24 V:n akku 3 PzS 270 Ah 24 V:n akku 3 PzS 375 Ah 24 V:n akku 3 PzV 210 Ah 24 V:n akku 3 PzV 300 Ah Akun painot käyvät ilmi akun tyyppikilvestä. Akut, joiden napoja ei ole eristetty, on peitettävä liukumattomalla eristysmatolla. 32

34 3 Akun ottaminen esille VARO! Puristumisvaara Kuomua/kantta suljettaessa kuomun/kannen ja trukin välissä ei saa olla mitään. VAROITUS! Epäasianmukaisesti pysäköidyn trukin aiheuttama tapaturmavaara Trukin pysäköiminen kalteville pinnoille tai kuormankäsittelylaite ylhäällä on vaarallista ja ehdottomasti kiellettyä. Pysäköi trukki aina tasaiselle alustalle. Erikoistapauksissa trukin liikkeellelähtö on estettävä esim. kiiloilla. Laske masto ja haarukka aina kokonaan alas. Valitse pysäköintipaikka siten, että kukaan ei voi loukata itseään alas laskettuun haarukkaan

35 Edellytykset Pysäköi trukki vaakasuoraan. Pysäköi trukki turvallisesti, (ks. "Trukin turvallinen pysäköiminen" sivulla 55). Menettelytapa Paina hätäpysäytyskytkin (8) alas. Taita akkukotelon kuomu (41) ylös. VARO! Kiinni taittuvan akkukotelon kuomun aiheuttama puristumisvaara Varmista, että akkukotelon kuomu kiinnittyy lukkoon avautumisen yhteydessä. Akku on otettu esille. 34

36 4 Akun lataaminen VAROITUS! Latauksessa syntyvien kaasujen aiheuttama räjähdysvaara Latauksen aikana akusta pääsee hapen ja vedyn seosta (räjähdyskaasu). Kaasutus on kemiallinen prosessi. Tämä kaasuseos on hyvin herkästi räjähtävää, eikä se saa syttyä. Akun varaajan latauskaapelin ja akkupistokkeen saa liittää ja irrottaa ainoastaan latausaseman ja trukin ollessa sammutettuina. Varaajan on oltava jännitteen ja latauskapasiteetin suhteen yhdenmukainen akun kanssa. Tarkista ennen latausta, ettei kaapeleissa ja sähköpistokeliitännöissä ole näkyviä vaurioita. Huolehdi riittävästä tuuletuksesta tilassa, jossa trukkia ladataan. Akkukotelon kuomun on oltava auki ja akkukennojen pintojen on oltava vapaina latauksen aikana, jotta riittävä tuuletus voidaan varmistaa. Akkuja käsiteltäessä tupakointi ja avotulen käyttö on kielletty. Ladattavan trukin läheisyydessä ei saa olla helposti syttyviä aineita eikä kipinöiviä käyttöaineita; etäisyyden on oltava vähintään 2 m. Sammutusvälineiden on oltava käyttövalmiina. Älä aseta akun päälle mitään metallisia esineitä. Noudata ehdottomasti akun ja latausaseman valmistajien antamia turvallisuusmääräyksiä. Varaa akku Edellytykset Pysäköi trukki vaakasuoralle alustalle. Ota akku esille, (ks. "Akun ottaminen esille" sivulla 33). Irrota akkupistoke. Menettelytapa Irrota akkupistoke (43) trukin sähköpistokeliitännästä (42). Poista mahdollinen eristysmatto akun päältä. Liitä akun varaajan latauskaapeli akkupistokkeeseen (43). Kytke varaaja päälle. Lataus käynnistyy automaattisesti. Akku lataantuu. 35

37 42 43 Akun latauksen päättäminen ja käyttövalmiuden palauttaminen OHJE Jos lataus keskeytyy, akkukapasiteetti ei ole kokonaisuudessaan käytettävissä. Edellytykset Akun lataus on päättynyt. Menettelytapa Kytke varaaja pois päältä. Irrota akkupistoke varaajasta. Liitä akkupistoke trukkiin. Sulje akkukotelon kuomu hyvin. Trukki on jälleen käyttövalmis. 36

38 4.1 Akun lataus integroidulla varaajalla VAARA! Sähköisku ja tulipalovaara Vaurioituneet ja sopimattomat kaapelit voivat johtaa sähköiskuun ja ylikuumenemisen aiheuttamaan tulipaloon. Käytä ainoastaan verkkovirtakaapeleita, joiden enimmäispituus on 30 m. Ota huomioon paikalliset olosuhteet. Avaa kaapelirulla kokonaan käytön yhteydessä. Käytä ainoastaan valmistajan alkuperäisiä verkkovirtakaapeleita. Eristyssuojaluokan sekä happo- ja emäskestävyyden on vastattava valmistajan verkkovirtakaapelia. OHJE Integroidun varaajan asiattomasta käytöstä seuraa ainevahinkoja. Integroitua laturia, joka koostuu akun latauslaitteesta ja akun valvontalaitteesta, ei saa avata. Häiriöiden yhteydessä ota yhteyttä valmistajan huoltoon. Varaajaa saa käyttää vain Jungheinrichin toimittamien akkujen kanssa tai myös muille trukissa käytettäväksi hyväksyttyjen akkujen kanssa siinä tapauksessa, että valmistajan huolto on tehnyt siihen tarvittavat muutokset. Vaihtaminen muiden trukkien kanssa ei ole sallittua. Akkua ei saa liittää samanaikaisesti kahteen varaajaan. Z Kun trukki toimitetaan ilman akkua, tehdasasetuksena on asento 0. Pistokkeeseen (45) voidaan kytkeä akun varaustilamittari, lataus-/purkunäyttö, CanDis tai kaksinapainen LED-valo Latauksen ominaiskäyrän asettaminen VARO! Irrota verkkopistoke ennen vastaavan latauskäyrän asettamista! 37

39 Latauksen ominaiskäyrän asettaminen Edellytykset Akku on kytkettynä. Menettelytapa Käännä varaajan asetuskytkintä (44) oikealle sovittaaksesi latauskäyrän käytettävän akun mukaiseksi. Vihreän LED-valon vilkkuminen kuittaa uuden asetuksen kelpoisuuden ja asetus on heti voimassa. Latauksen ominaiskäyrä on nyt asetettu. OHJE Kytkimen asennon / latauskäyrän kohdistaminen Kytkimen asento (44) Valitut ohjauskäyrät (ominaiskäyrät) 0 Trukki ilman akkua Märkäakku: PzS, Ah 1 Märkäakku: PzM, Ah 2 Huoltovapaa: PzV, Ah 3 Huoltovapaa: PzV, Ah 4 Huoltovapaa: PzV, Ah Märkäakku: PzS, jonka pulssin ominaiskäyrä Ah 5 Märkäakku: PzM, jonka pulssin ominaiskäyrä Ah 6 Jungheinrich Ah Kaikki muut kytkimen (44) asennot estävät varaajan käytön tai akku ei lataudu. Valitse PzM-akuissa, joiden kapasiteetti on alle 180 Ah, ominaiskäyrä 1, ja kapasiteetista 180 Ah alkaen ominaiskäyrä 5. PzS Ah:n märkäakuissa voidaan käyttää sekä ominaiskäyrää 1 että ominaiskäyrää 5, mutta ominaiskäyrällä 5 saadaan aikaan nopeampi lataus. Akun ollessa kytkettynä varaajaa voidaan käyttää säätötyökaluna: Kun kytkimen asento on kelvollinen, vihreä LED-valo vilkkuu säädetyn asennon mukaisesti; kun kytkimen asento on kelvoton, punainen LED-valo vilkkuu. 38

40 Varauksen käynnistäminen kiinteällä varaajalla Verkkoliitäntä Verkkojännite: 230 V / 110 V (+10/-15 %) Verkkotaajuus: 50 Hz / 60 Hz Varaajan verkkovirtakaapeli (46) sijaitsee etuosan kuomussa tai akkutilassa. Akun varaaminen Edellytykset Pysäköi trukki turvallisesti, (ks. "Trukin turvallinen pysäköiminen" sivulla 55). Ota akku esille, (ks. "Akun ottaminen esille" sivulla 33). Valitse oikea latausohjelma varaajasta. 46 Z Menettelytapa Poista mahdollinen eristysmatto akun päältä. Jätä akkupistoke paikalleen. Työnnä verkkopistoke (46) verkkopistorasiaan. Vedä hätäpysäytyskytkin ylös. Vilkkuva LED-valo ilmoittaa varaustilan tai häiriön (katso vilkkukoodit taulukosta LED-näyttö ). Akku varautuu. Kun verkkopistoke (46) on liitettynä verkkoon, trukin kaikki sähköiset toiminnot ovat pois käytöstä (sähköinen liikkeellelähdön esto). Trukkia ei voi käyttää. 39

41 Akun latauksen päättäminen, käyttövalmiuden palauttaminen OHJE Latauksen keskeydyttyä koko akkukapasiteetti ei ole käytettävissä Edellytykset Akun lataus on saatettu päätökseen. Menettelytapa Irrota verkkopistoke (46) verkkopistorasiasta ja varastoi se kaapeleineen säilytyslokeroon. Aseta mahdollinen eristysmatto takaisin akun päälle. Sulje akkukotelon kuomu hyvin. Trukki on jälleen käyttövalmis. Z Latausajat Latauksen kesto riippuu akun kapasiteetista. Sähkökatkoksen jälkeen lataus jatkuu automaattisesti. Latauksen voi keskeyttää irrottamalla verkkopistokkeen ja jatkaa sitä osalatauksena. 40

42 LED-näyttö (47) Vihreä LED (varaustila) palaa Lataus on päättynyt, akku on täynnä. (lataustauko, ylläpitolataus tai tasauslataus). vilkkuu hitaasti Lataus käynnissä. vilkkuu nopeasti Näyttö latauksen alkaessa tai uuden ominaiskäyrän asetuksen jälkeen. Vilkahdusten määrä vastaa asetettua ominaiskäyrää. 47 Punainen LED (häiriö) palaa Ylilämpötila, lataus on keskeytetty. vilkkuu hitaasti Turvallinen latausaika on ylittynyt. Lataus on keskeytetty. Laite on irrotettava verkosta latauksen käynnistämiseksi uudelleen. vilkkuu nopeasti Ominaiskäyräasetus ei kelpaa. Ylläpitolataus Ylläpitolataus alkaa automaattisesti latauksen päätyttyä. Osalataukset Varaaja on suunniteltu siten, että se mukautuu automaattisesti osittain ladattujen akkujen latauksen täydentämiseen. Näin akun kuluminen pysyy vähäisenä. 41

43 5 Akun irrottaminen ja asentaminen VAROITUS! Tapaturmavaara akun irrotuksen ja asennuksen yhteydessä Akun paino ja akkuhappo voivat aiheuttaa puristumisia tai syöpymiä akun irrotuksen ja asennuksen yhteydessä. Noudata tämän luvun kappaleessa "Happoakkujen käsittelyä koskevat turvallisuusmääräykset" olevia ohjeita. Käytä turvakenkiä akun irrotuksen ja asennuksen aikana. Käytä ainoastaan eristetyillä kennoilla ja eristetyillä napakytkennöillä varustettuja akkuja ja peitä ne tarvittaessa kumimatolla. Pysäköi trukki vaakasuoralle alustalle. Vaihda akku vain riittävän kantavuuden omaavien nosturin nostovälineiden avulla. Käytä vain hyväksyttyjä akunvaihtolaitteita (akunvaihtoteline, akunvaihtoasema jne.). Varmista, että akku on tukevasti kiinnitettynä trukin akkutilaan. VARO! Puristumisvaara Akun kannen sulkemisen yhteydessä on puristumisvaara. Akun kannen ja trukin välissä ei saa olla mitään kantta suljettaessa. 42

44 5.1 Akun poistaminen ylöspäin ulos, trukki ilman tukijalannostoa Akun irrottaminen Edellytykset Pysäköi trukki turvallisesti, (ks. "Trukin turvallinen pysäköiminen" sivulla 55). Ota akku esille, (ks. "Akun ottaminen esille" sivulla 33). Menettelytapa Irrota akkupistoke ajoneuvon pistokkeesta. Z Laita akkukaapeli akkukotelon päälle niin, ettei se leikkaannu, kun akku vedetään ulos. Kiinnitä nostovälineet silmukoihin (48). Z Nostovälineiden vedon on oltava pystysuora. Nostovälineet eivät saa missään tapauksessa pudota akkukennojen päälle. Vedä akku ylöspäin ulos akkukotelosta. Z Asennus tapahtuu päinvastaisessa järjestyksessä. Varmista akun oikea asennusasento ja liitäntä. Laita akkukaapeli akkukotelon päälle niin, ettei se leikkaannu, kun akku asetetaan paikalleen. Tarkista uudelleenasentamisen jälkeen, ettei kaapeleissa ja liitännöissä ole näkyviä vaurioita

45 5.2 Akun poistaminen ylöspäin ulos, tukijalannostolla varustettu trukki Akun irrottaminen Edellytykset Pysäköi trukki turvallisesti, (ks. "Trukin turvallinen pysäköiminen" sivulla 55). Ota akku esille, (ks. "Akun ottaminen esille" sivulla 33). Menettelytapa Irrota akkupistoke ajoneuvon pistokkeesta. Z Laita akkukaapeli akkukotelon päälle niin, ettei se leikkaannu, kun akku vedetään ulos. Kiinnitä nostovälineet silmukoihin (48). Z Nostovälineiden vedon on oltava pystysuora. Nostovälineet eivät saa missään tapauksessa pudota akkukennojen päälle. Vedä akku ylöspäin ulos akkukotelosta. Z Asennus tapahtuu päinvastaisessa järjestyksessä. Varmista akun oikea asennusasento ja liitäntä. Laita akkukaapeli akkukotelon päälle niin, ettei se leikkaannu, kun akku asetetaan paikalleen. Tarkista uudelleenasentamisen jälkeen, ettei kaapeleissa ja liitännöissä ole näkyviä vaurioita

46 5.3 Akun poistaminen sivulle Z Akun poistaminen sivulle on mahdollista vain lisävarusteena. VARO! Puristumisvaara Akun poistaminen ja asentaminen trukin sivusta aiheuttaa puristumisvaaran. Akkua poistettaessa ja asennettaessa älä laita kättäsi akun ja rungon väliin. Akun poistaminen Edellytykset Pysäköi trukki turvallisesti, (ks. "Trukin turvallinen pysäköiminen" sivulla 55). Ota akku esille, (ks. "Akun ottaminen esille" sivulla 33). Menettelytapa Käännä akun lukitussalpa (52) auki ylös vasteeseen asti. Paina akkua hieman ulos trukin rakenteesta kääntämällä vipua (43). Siirrä akkuvaunu trukin viereen. Vedä akkua (50) hieman itseesi päin. Vedä akku varovasti ulos trukista akkuvaunuun. Akku on nyt poistettu Akun asentaminen Edellytykset Pysäköi trukki turvallisesti, (ks. "Trukin turvallinen pysäköiminen" sivulla 55). Menettelytapa Z Asennus tapahtuu päinvastaisessa järjestyksessä. Varmista akun oikea asennusasento ja liittäminen. Työnnä akku akun kiinnittimeen. Paina akun lukitusta (52) vasteeseen saakka akkukotelon suuntaan. Liitä akkupistoke (43) trukin pistokkeeseen. Akku on asennettu. 45

47 46

48 E Käyttö 1 Trukin käyttöä koskevat turvallisuusmääräykset Ajolupa Trukkia saavat käyttää vain sen kuljettamiseen koulutetut henkilöt, jotka ovat osoittaneet laitteen haltijalle tai hänen edustajalleen taitonsa käsitellä ja kuljettaa kuormia ja joille haltija tai hänen edustajansa on erikseen antanut kuljetustehtävän. Tarvittaessa on noudatettava myös kansallisia määräyksiä. Kuljettajan oikeudet, velvollisuudet ja käyttäytyminen Kuljettajan on tiedettävä oikeutensa ja velvollisuutensa, hänet täytyy olla perehdytetty trukin hallintaan ja hänen on tunnettava tämän käyttöohjeen sisältö. Hänelle on myönnettävä kaikki tarvittavat oikeudet. Käytettäessä trukkia, jota ohjataan jalan laitteen vieressä kulkien, kuljettajalla on oltava turvakengät. Käytön kieltäminen asiattomilta henkilöiltä Kuljettaja on työaikana vastuussa trukista. Hänen on kiellettävä trukin ajaminen ja muu käyttö asiattomilta henkilöiltä. Henkilöiden kuljettaminen ja nostaminen trukilla on kielletty. Vauriot ja viat Kaikista trukissa ja sen lisälaitteissa ilmenevistä vaurioista tai puutteista on välittömästi ilmoitettava vastuuhenkilölle. Käytettävyydeltään riskialttiita trukkeja (joissa on esim. kuluneet renkaat tai vialliset jarrut) ei saa käyttää, ennen kuin ne ovat määräysten mukaisessa kunnossa. Korjaukset Kuljettaja ei saa korjata eikä muuntaa trukkia ilman erityiskoulutusta ja -lupaa. Hän ei missään tapauksessa saa muuttaa turvajärjestelmien ja kytkimien asetuksia tai kytkeä niitä pois käytöstä. Vaara-alue VAROITUS! Tapaturma-/loukkaantumisvaara trukin vaara-alueella Vaara-alueeksi katsotaan alue, jonka sisällä trukin tai sen kuormanoton (esim. haarukat tai lisälaitteet) ajo- ja nostoliikkeet tai kuljetettavat kuormat voivat aiheuttaa vaaraa ihmisille. Siihen sisältyy myös alue, jolle putoavat kuormat tai laskettava tai putoava lisälaite saattavat osua. Poista asiattomat henkilöt vaara-alueelta. Jos ihmisiä on vaarassa, anna ajoissa varoitusäänimerkki. Elleivät asiattomat henkilöt käskystä huolimatta poistu vaara-alueelta, pysäytä trukki välittömästi. Turvalaitteet ja varoituskilvet Tässä käyttöohjeessa kuvatut turvalaitteet, varoituskilvet ((ks. "Merkintäpaikat ja tyyppikilvet" sivulla 23)) ja varoitukset on otettava ehdottomasti huomioon. 47

49 2 Näyttöjen ja käyttöelementtien kuvaus

50 Ko hta Hallinta-/ näyttölaite 53 Varoitusäänimerk in painike (äänitorvi) 54 Törmäyssuojapai nike ERC 212 ERC 214 / 216 ERC Z12 / Z14 / Z16 Toiminto t t t Varoitusäänimerkin painike t t t Käyttö vieressä kulkien: Turvatoiminto Painikkeen painamisen jälkeen trukki liikkuu noin 3 sekunnin ajan haarukan suuntaan. Sen jälkeen seisontajarru kytkeytyy päälle. Trukki pysyy kytkettynä pois päältä, kunnes ajonsäädin kytketään neutraaliasentoon. Ajokäyttö: Ei toimintoa. (Lisävarusteena mahdollinen tehtaalta.) - - t Pyörien tukivarret lasketaan tasaisella nopeudella. - - t Pyörien tukivarret nostetaan tasaisella nopeudella. 55 Tukijalkojen laskupainike 56 Tukijalkojen nostopainike 57 Nostopainike t t t Nostolaite nostetaan ylös 58 Laskupainike t t t Nostolaite lasketaan alas 2 Ajonsäädin t t t Ajosuunnan ja nopeuden säätely 4 Ohjausaisa t t t Jarrutusalueelle (B) käännettynä ((ks. "Hätäpysäytys, ajo, ohjaus ja jarrutus" sivulla 59)): trukkia jarrutetaan mekaanisesti. Ajoalueelle (F) käännettynä ((ks. "Hätäpysäytys, ajo, ohjaus ja jarrutus" sivulla 59)): mekaaninen jarru vapautuu, ja trukki on ajovalmis. 5 Virtalukko ja avain t t t Trukki vapautetaan kytkemällä ohjausjännite päälle. Trukin asiaton päälle kytkeminen estetään poistamalla avain virtalukosta. 6 CanDis o o o Näyttölaite seuraaville seikoille: Akun varaustila Käyttötunnit Varoitukset Parametriasetukset 49

51 Ko hta Hallinta-/ näyttölaite Z16 7 CanCode o o o Korvaa virtalukon. Trukin vapautus syöttämällä asianmukainen koodi Ajo-ohjelman valinta Koodiasetus Parametrien asetus. 9 Taitettava turvakaari ERC 212 ERC 214 / 216 ERC Z12 / Z14 / Toiminto - t t* ) Turvakaaria ei ole taitettu auki, mutta seisomataso on taitettu auki ja kuormitettuna: 14 Taitettava seisomataso Ajotoiminto on estetty. t t t Käyttö vieressä kulkien Ajolippa yläasennossa: ajonopeus käyden ajettaessa on rajoitettu enintään 6,0 km:iin/h. Lipalta ajettaessa ajolipassa on turvakytkintoiminto: Seisomataso ala-asennossa ja kuormittamatta: ajotoiminto on estetty. Seisomataso ala-asennossa ja käyttäjän kuormittamana (molempien kaarten on oltava taitettu kokonaan auki tai yhteen): ajotoiminto on sallittu. 59 Kiinnitysrima t t t Kuormauspapereiden otto. 8 Hätäpysäytys t Katkaisee yhteyden akkuun. Kaikki sähkökäyttöiset toiminnot kytkeytyvät pois päältä ja trukkia jarrutetaan. 60 Integroitu varaaja o o o Lataa akun. t = vakiovaruste o = lisävaruste 50

52 2.1 Akun varaustilamittari Kun trukki on vapautettu virtalukon, koodilukon tai ISM:n avulla, näytössä näkyy akun varaustila. LEDmerkkivalot (61) kuvaavat seuraavia tiloja: 61 Z LED-valon väri Jäännöskapasiteetti vihreä % oranssi % vihreä/oranssi vilkkuu 1Hz % punainen 0-20 % Jos led palaa punaisena, kuormien nosto ei enää ole mahdollista. Nostotoiminto vapautetaan uudelleen käyttöön vasta, kun liitettyä akkua on ladattu vähintään 70 %. Jos led vilkkuu punaisena eikä trukki ole käyttövalmis, ota yhteyttä valmistajan huoltoon. Valon vilkkuminen punaisena on ajoelektroniikan koodi. Vilkkumisjärjestys kertoo, mistä häiriöstä on kyse. 51

53 3 Trukin käyttöönotto 3.1 Tarkistukset ja toimenpiteet ennen laitteen päivittäistä käyttöönottoa VAROITUS! Vauriot tai muut puutteet trukissa tai lisälaitteessa (erikoisvarusteet) voivat johtaa tapaturmiin. Jos seuraavissa tarkistuksissa todetaan trukissa tai lisälaitteissa (erikoisvarusteissa) olevan vaurioita tai muita puutteita, trukkia ei saa ottaa käyttöön, ennen kuin se on kunnostettu määräysten mukaisesti. Todetuista puutteista on viipymättä ilmoitettava esimiehelle. Merkitse ja pysäytä vaurioitunut trukki. Trukin saa ottaa takaisin käyttöön vasta, kun vaurio on paikannettu ja korjattu. Testaus ennen päivittäistä käyttöönottoa Menettelytapa Tarkista koko trukki ulkoisesti vaurioiden ja vuotojen varalta. Vaurioituneet letkut on ehdottomasti vaihdettava. Tarkista akun kiinnityksen ja kaapeliliitäntöjen pitävyys ja mahdolliset vauriot. Tarkista akkupistokkeen kiinnityksen pitävyys. Tarkista kuormanottolaitteen mahdolliset havaittavat vauriot, kuten halkeamat ja haarukoiden vääntyminen ja voimakas kuluminen. Tarkista vetopyörä ja kuormapyörät vaurioiden varalta. Tarkista merkintöjen ja kilpien täysilukuisuus ja luettavuus, (ks. "Merkintäpaikat ja tyyppikilvet" sivulla 23). Tarkista hätäpysäytyskytkimen toiminta. Tarkista ohjausaisan palautuminen (ohjausaisan vaimennus). Tarkista, että käyttöelementit palautuvat itsestään nolla-asentoon. Tarkista varoitusäänimerkin toiminta. Tarkista jarrun toiminta. Tarkista törmäyssuojapainikkeen toiminta. Tarkista ohjausvälys. Tarkista kytkinkorkeuden kytkin (masto) sekä sen kaapeliliitokset ja magneettikiinnitys. 52

54 3.2 Käyttövalmiuden luominen Trukin käynnistäminen Edellytykset Tarkistukset ja toimenpiteet ennen laitteen päivittäistä käyttöönottoa on suoritettu, (ks. "Tarkistukset ja toimenpiteet ennen laitteen päivittäistä käyttöönottoa" sivulla 52). Menettelytapa Astu seisomatasolle (14). Vedä hätäpysäytyskytkin (8) ulos. Käynnistä trukki: Pistä avain virtalukkoon (5) ja käännä avainta vasteeseen asti oikealle asentoon I tai syötä CanCoden (7,o) vapautuskoodi, (ks. "CanCode-ohjausnäppäimistö" sivulla 72). Tarkista varoitusäänimerkkipainikkeen (53) toiminta. Tarkista ajonsäätimen (2) toiminta. Tarkista ohjauksen toiminta. Tarkasta nostotoiminnon toiminta. Trukki on nyt käyttövalmis. Z VAROITUS! Älä paina ajonsäädintä tai käyden ajon painiketta (o) trukkiin noustaessa tai siitä poistuttaessa. CanDis-näyttöyksikkö (6(o)) ilmoittaa käytettävissä olevan akkukapasiteetin. 53

55

56 3.3 Trukin turvallinen pysäköiminen Z VAROITUS! Varmistamattoman trukin aiheuttama tapaturmavaara Trukin pysäyttäminen nousuissa, ilman aktivoituja jarruja, tai kuorman tai kuormanottovälineen ollessa nostettuna, on vaarallista ja pääsääntöisesti kielletty. Pysäytä trukki vain tasaiselle alustalle. Erikoistapauksissa trukki on varmistettava esim. kiiloilla. Laske nostoväline ja kuormahaarukka aina kokonaan alas. Valitse pysäköintipaikka niin, että lasketut haarukan piikit eivät voi loukata ketään. Trukin pysäköiminen turvallisesti Menettelytapa Laske kuormanottolaite kokonaan alas. Käännä vetopyörä suoraan eteenpäin -asentoon. Käännä ohjausaisa suoraan eteenpäin -asentoon. Katkaise virta virtalukosta (5) ja poista avain. Jos trukissa on CanCode (7), paina painiketta O. Paina hätäpysäytyskytkintä (8). Taita taitettava turvakaari kiinni (9). Trukki on nyt pysäköity Akun purkuvahti Z Akun varaustilamittarin/purkuvahdin vakiosäädöt tehdään vakioakkujen perusteella. Käytettäessä huoltovapaita akkuja tai erikoisakkuja akun purkuvahdin 55

57 näyttö- ja katkaisupisteet on annettava valtuutetun ammattihenkilöstön säädettäviksi. Jos säätöä ei tehdä, akku saattaa syväpurkautua ja vaurioitua. Alitettaessa jäännöskapasiteetti kytketään nostotoiminto pois päältä. Näyttöön tulee tästä kertova ilmoitus (61). Nostotoiminto on käytettävissä uudelleen vasta, kun käytettävä akku on latautunut vähintään 70-prosenttisesti. 56

58 4 Trukilla työskentely 4.1 Ajokäyttöä koskevat turvallisuussäännöt Ajotiet ja työskentelyalueet Ajaminen on sallittua vain liikenteeseen tarkoitetuilla teillä. Työskentelyalueella ei saa olla asiattomia henkilöitä. Kuormat saa varastoida vain niille tarkoitettuihin paikkoihin. Trukkia saa liikuttaa vain työskentelyalueilla, joiden valaistus on riittävä, henkilövahinkojen ja aineellisten vahinkojen vaaran välttämiseksi. Trukin käyttö heikoissa valaistusolosuhteissa edellyttää lisävarustusta. VAARA! Ajoväylien sallittuja piste- ja kokonaiskuormia ei saa ylittää. Jos näkyvyys on huono, toisen henkilön on opastettava kuljettajaa. Kuljettajan on varmistettava, ettei kuormausramppia tai lastaussiltaa poisteta tai irroteta kuormauksen tai kuormanpurkauksen aikana. Ajotapa Kuljettajan on mukautettava ajonopeus paikallisiin olosuhteisiin. Esimerkiksi mutkissa, kapeissa aukoissa tai heiluriovien läpi ajettaessa sekä näkyvyyden ollessa huono on ajettava hitaasti. Kuljettajan on aina pidettävä turvallinen jarrutusetäisyys edellä kulkevaan ajoneuvoon ja pystyttävä hallitsemaan trukki kaikissa tilanteissa. Yhtäkkinen pysähtyminen (paitsi vaaratilanteessa), nopea kääntyminen sekä ohittaminen vaarallisissa tai näkyvyydeltään huonoissa paikoissa on kielletty. Nojaaminen tai kurkottaminen työskentely- ja ohjausalueen ulkopuolelle on kielletty. Näkyvyys ajettaessa Kuljettajan on katsottava ajosuuntaan ja nähtävä aina riittävän pitkälle valitsemallaan ajoreitillä. Näkyvyyttä haittaavia kuormia kuljetettaessa trukkia on ajettava siten, että kuorma on takana. Ellei se ole mahdollista, on jonkun toisen henkilön kuljettava siten trukin vieressä, että hän näkee ajoreitin ja pystyy samalla säilyttämään katsekontaktin kuljettajan kanssa. Tällöin on ajettava kävelyvauhtia ja noudatettava erityistä varovaisuutta. Trukki on pysäytettävä heti, jos katsekontakti katkeaa. Ajaminen luiskissa Ajaminen luiskissa on sallittua vain, jos ne on merkitty ajoreitiksi, niiden ajopinnat ovat puhtaita ja luistamattomia ja ajaminen niissä on turvallista ajoneuvon teknisten ominaisuuksien mukaan. Kuorman on tällöin oltava aina ylämäkeen päin. Kääntyminen, viistoittainen ajo ja trukin sammuttaminen luiskissa on kielletty. Luiskaa alaspäin saa ajaa vain hitaalla nopeudella ja aina valmiina jarruttamaan. 57

59 Hissiin ja lastaussillalle ajaminen Hissiin saa ajaa vain, jos sillä on riittävä kantokyky, sen rakenne soveltuu trukilla ajoon ja sen haltija on antanut luvan trukin ajamiseen hissiin. Nämä seikat on tarkistettava etukäteen. Trukki on ajettava hissiin kuorma edellä ja pysäköitävä niin, ettei mikään kosketa hissikuilun seiniä. Hississä mukana kulkevat henkilöt saavat astua hissiin vasta, kun trukki on pysäköity turvallisesti, ja heidän on poistuttava hissistä ennen trukkia. Kuljettajan on varmistettava, että lastausramppi/lastaussilta on käytettävissä ja asianmukaisesti paikallaan koko kuormauksen tai kuorman purun ajan. Kuljetettavan kuorman ominaisuudet Käyttäjän on varmistuttava kuormien asianmukaisuudesta. Vain turvallisesti ja huolellisesti asetettuja kuormia saa liikuttaa. Jos on vaara, että kuorman osat voivat kaatua tai pudota alas, on käytettävä sopivia turvatoimenpiteitä. 58

60 4.2 Hätäpysäytys, ajo, ohjaus ja jarrutus Hätäpysäytys Hätäpysäytyksen käyttäminen Z Menettelytapa VARO! Tapaturmavaara Mitkään esineet eivät saa haitata hätäpysäytyskytkimen toimintaa. Älä käytä hätäpysäytyskytkintä (8) käyttöjarruna. Paina hätäpysäytyskytkintä (8). Kaikki sähkökäyttöiset toiminnot on kytketty pois päältä. Trukkia jarrutetaan pysähdyksiin asti. Hätäpysäytystoiminnon vapauttaminen Menettelytapa Vapauta hätäpysäytyskytkin (8) vetämällä sitä. Kaikki sähkökäyttöiset toiminnot on kytketty päälle ja trukki on jälleen käyttövalmis (edellyttäen, että trukki oli käyttövalmis ennen hätäpysäytyskytkimen painamista). Jos trukissa on CanCode ja ISM, se pysyy edelleen sammuksissa. B
