1 1 Koneinvestoinnit Antti Vilenius

2 2 Luennon kulku Lyhyt yritysesittely SEW Industrial Gears Oy SEW yleisesti Hammaspyörän / -akselin valmistusprosessi yksinkertaistetusti Teoriaosuus Hankintaprosessi Perustukset Oheishankinnat Ohjelmointi Okuma MacTurn 550 -projekti Yleisiä huomioita

3 3 SEW Industrial Gears Oy Yritysesittely SEW Industrial Gears Oy Valurinkatu Karkkila Puh.:

4 4 Mikä on konserni?

5 5 SEW on kansainvälinen konserni MC assembly plant Yli ihmistä Yli 100 myyntiyksikköä 12 tuotantolaitosta 63 kokoonpanotehdasta 46 maassa

6 6 SEW on maailman johtava käyttötekniikan tuottaja

7 7 SEW tekee vaihteita ja käyttötekniikkaa teollisuuteen

8 8... julkisiin tiloihin

9 9..viihdeteollisuuteen ja useisiin muihin käyttökohteisiin

10 10 Mikä on Industrial Gears Oy?

11 11 SEW Industrial Gears Oy omistajana SEW-Eurodrive konserni erikoistunut teollisuusvaihteiden (IG) suunnitteluun ja valmistukseen valmistaa MC ja X teollisuusvaihdesarjoja IG toimipisteet sijaitsevat Saksa, Suomi, Kiina, Singapore, Valko-Venäjä MC Kokoonpanotehtaat (kahdeksassa maassa) Suomi, Kiina, Singapore, USA, Brasilia, Chile, Etelä-Afrikka ja Australia

12 12 SEW - IG Oy:n liikevaihdon kehitys M

13 13 SEW Industrial Gears Oy Employees B

14 14 Investoinnit vuonna 2008 Pfauter P1200 G hammashiomakone Hankook VTC125APC pystysorvi Frömag RAPIDA CNCE APC kiilauranvetokone Pfauter P1200/1600 vierintäjyrsinkone Karkaisuun kuoppauunilinja D1800 ja L2500 Doosan VT1000M pystysorvi Schaudt PF61 UNN 3000 pyöröhiomakone tulossa Niles D1000 hammashiomakone tulossa Kokoonpano 5000kg->10000 kg Lisäkapasiteettia ja kyky valmistaa -D1500 hammaspyöriä -L2500 akseleita kg vaihteita

15 15 Investoinnit vuonna Reikähiomakone D<800 Pystykarainen koneistuskeskus 2000x5000 Kuulapommituskone D1800 Karkaisuun kammiouuni nr 3 Karkaisuun kuoppauuni nr 2, D1800 Vaakakarainen koneistuskeskus 2000x5000 Vaakakarainen sorvi D250 Vaakakarainen sorvi L1500 Kiilauran jyrsinkone L2000 Kiilauranvetokone D<800 Profiilihiomakone D<1800 Vierintäjyrsinkone D<1800 Pystysorvi D<1000 Pystysorvi D<1800 Kokoonpano 10000kg ->20000 kg Lisäkapasiteettia ja kyky valmistaa kg vaihteita

16 16 Industrial Gears Oy tuotteet?

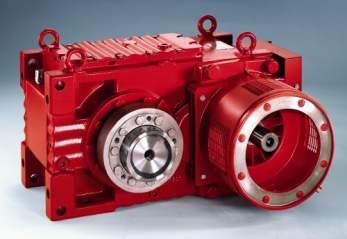

17 17 Keskiraskaita teollisuusvaihteita MC COMPACT S E R I E S

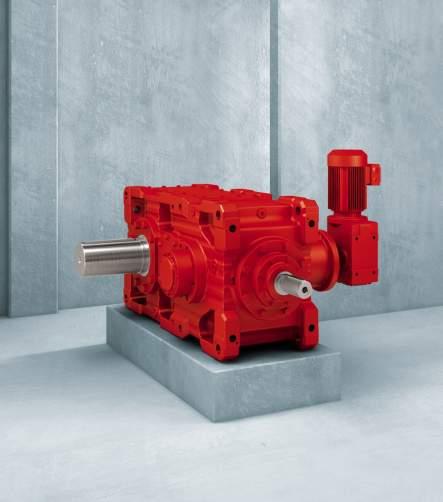

18 18 Raskaita teollisuusvaihteita IGX

19 19 SEW Industrial Gears Oy Nr of MC units Nr of IG units B

20 20 Vaihteita kuljettimiin

21 21 Vaihteita nostureihin

22 22 Vaihteita puunjalostuslaitoksille

23 23 Vaihteita sekoittimiin

24 24 Hammaspyörän ja akselin valmistusprosessi

25 25 Hankintaprosessi Tarveanalyysi Kaupankäynti Toimitus Seuranta

26 26 Hankintaprosessi Tarveanalyysi 1. Tarpeen tunnistus 2. Investointilaskelmat 3. Investointipäätös 4. Projektiorganisaation valinta

27 27 Hankintaprosessi Tarveanalyysi Nykyarvomenetelmä: NA St (1 i) JA (1 i n n t n t 1 ) H Takaisinmaksuaika: Investointilaskelmat H JA n S t n i n* St (1 i t t 1 ) H = perusinvestointi = investoinnin jäännösarvo pitoajan n lopussa = investoinnin synnyttämät nettotulot vuonna t = investoinnin pitoaika = laskentakorko

28 28 Hankintaprosessi Tarveanalyysi Projektiorganisaation valinta

29 29 Hankintaprosessi Kaupankäynti 1. Kyselyt 2. Varsinainen tarjouspyyntö 3. Excursiot tehtaalle / toiselle asiakkaalle 4. Hankintasopimuksen teko

30 30 Hankintaprosessi Kaupankäynti 1. Kyselyt - Suppea tarjouspyyntö - Monelle toimittajalle - Vain tärkeimmät tiedot koneesta - Minkä tyylinen kone? - Mitä koneistetaan? - Minkä kokoinen?

31 31 Hankintaprosessi Kaupankäynti Varsinainen tarjouspyyntö - Vain muutamalle toimittajalle - Tarkemmat spesifikaatiot halutusta koneesta - Mitä koneistetaan? - Koneen koko? - Koneen teho? - Koneistettavat sarjakoot - Kappaleaikatavoitteet - Haluttu käyttöaste - Vaaditut tarkkuustoleranssit

32 32 Hankintaprosessi Kaupankäynti Excursiot tehtaalle / toiselle asiakkaalle - Parempi kuva koneesta - Varsinkin toisen asiakkaan käyttäjältä realistista tietoa (joskin voi olla kovin mustavalkoista)

33 33 Hankintaprosessi Kaupankäynti 4. Hankintasopimuksen teko - Yleensä astuu voimaan allekirjoituksesta ja jatkuu takuun päättymiseen - ahdollisimman yksinkertainen - Mahdollisimman yksiselkoinen - Selkeät hyväksymiskriteerit Hankintasopimuksen olisi hyvä sisällyttää mm: -Ostaja -Myyjä -Käyttökohde -Toimituksen kohde -Maksuehdot -Toimitusehdot -Toimitusaika -Toimituksen myöhästyminen -Dokumentointi -Perustaminen -Asennus -Tarkastukset -Takuut -Koulutus -Turvallisuusmääräykset -Sopimuksen muuttaminen ja purku -Erimielisyyksien ratkaisu -Muut ehdot -Toimitus- ja laskutusosoitteet -Osapuolten allekirjoitukset

34 34 Hankintaprosessi Toimitus 1. Toimituslupatarkastus 2. Vastaanottotarkastus 3. Takuunloppumistarkastus

35 35 Hankintaprosessi Toimitus 1. Toimituslupatarkastus - Toimittajan tehtaalla - Varmistetaan, että kone on tehtaalta lähdettäessä halutussa kunnossa - Usein ensimmäinen maksuerä maksetaan tässä vaiheessa

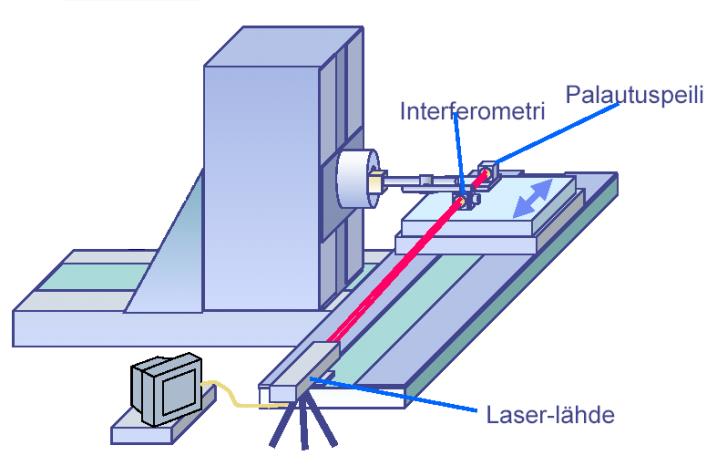

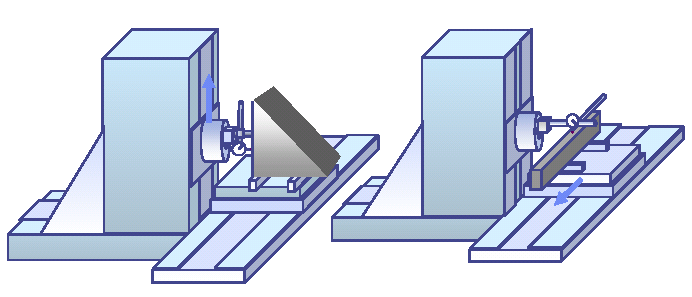

36 36 Hankintaprosessi Toimitus Vastaanottotarkastus - Visuaaliset testit - Toiminnalliset kokeet - G- ja M-koodien toiminta - Kestotestit (esim. työkalunvaihdot, paletinvaihdot) - Työstökoneen mittaukset - Paikoitustarkkuus - Geometriset mittaukset - Työstökokeet - Käyttäytyminen kuormitettuna - Usein suurimman maksuerän maksu

37 37 Hankintaprosessi Toimitus Takuunloppumistarkastus - Yleensä vuoden tai kahden päästä hyväksytystä vastaanotosta - Usein viimeinen maksuerä maksetaan vasta tämän tarkastuksen jälkeen

38 38 Hankintaprosessi Seuranta 1. Takuut 2. Häiriöt 3. Jälkilaskelmat

39 39 Hankintaprosessi Seuranta 1. Takuut - Yleinen huolenpito koneesta yhdessä toimittajan kanssa

40 40 Hankintaprosessi Seuranta Häiriöt - Mahdollinen häiriöseuranta - Voi vaikuttaa takuun loppumisajankohtaan tai viimeisen maksuerän maksuajankohtaan

41 41 Hankintaprosessi Seuranta Jälkilaskelmat

42 42 Onnistuneen koneinvestoinnin edellytykset Asiakas tunnistaa tarpeensa ja koneen määrittelyyn käytetään riittävästi aikaa Asiakkaalla on selkeä vastuuhenkilö Tarjouspyyntö tehdään yksityiskohtaisesti Tarjouksia vertaillaan ja tutustutaan referensseihin Hankintasopimus laaditaan tarpeeksi kattavaksi, hyväksymisehdot määritellään selvästi ja aikataulut sanktioineen ovat realistisia Hankintasopimus on tarpeeksi yksinkertainen ja ymmärrettävässä muodossa Kaikkien osapuolten talous on kunnossa Koneella on kunnollinen perustus Kaikilla osapuolilla on asianmukainen dokumentaatio ja kyky lukea dokumentteja Toimittajalla on hyvät yhteydet konevalmistajaan Hyväksymisehtojen mukaiset tarkastukset tehdään / teetetään oikein Koneen käytettävyyttä ja häiriöitä seurataan sovitulla tavalla Lupaukset pidetään puolin ja toisin

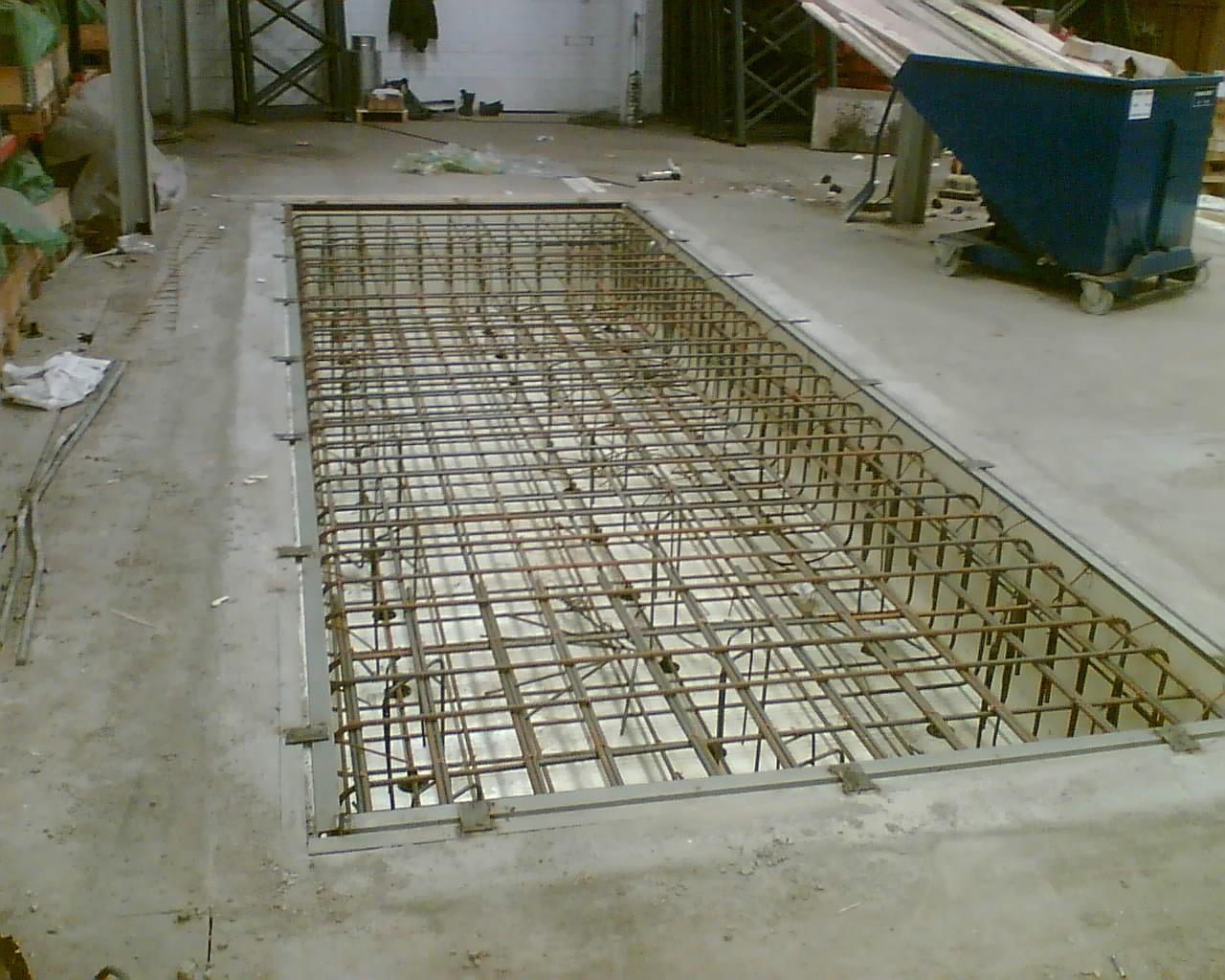

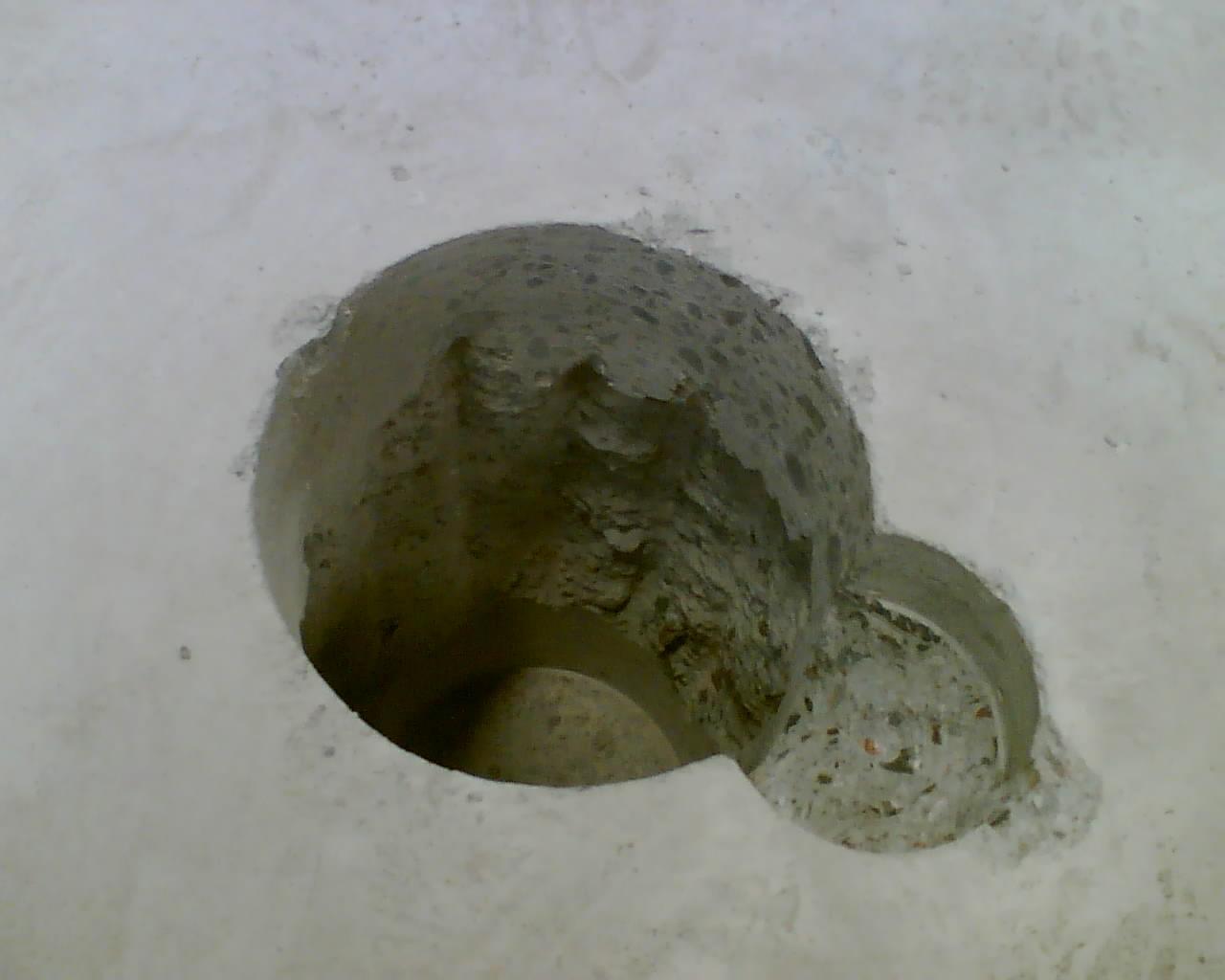

43 43 Perustukset Ei yksiselitteistä mallia, joka toimisi joka koneella Perustustyylin valintakriteereinä mm: Konetyyppi Koneella tehtävät työt Koneen ympäristö Koneen paino Muiden koneiden asettelu Kaikki muu joka on perustusten yhteydessä tai sen lähellä Tärkeimmät tehtävät: Dynaamisten ja staattisten voimien välitys rakenteisiin ja maapohjaan Värähtelyiden kulun estäminen koneesta ympäristöön ja toisinpäin

44 44 Perustukset Koneet voidaan jakaa kahteen ryhmään Lattialle asennettavat - Suhteellisen pieniä - Jäykkärunkoisia (esim jyrsinkoneet, porakoneet) - Ei tuota melua tai tärinää ympäristöön Erillisen perustuksen vaativat koneet - Joustavarunkoiset koneet (esim kärkisorvi, portaalijyrsinkoneet, tarkkuushiomakoneet) Asennuselementit (joilla kone kiinnitetään lattiaan/perustukseen) Joustavat (lattialle asennettavat koneet) Jäykät (erillisen perustuksen vaativat koneet)

45 45 Perustukset Asioita, jotka tulee muistaa perustuksia tehtäessä Hyvälläkään koneella ei tee mitään, jos perustukset eivät ole kunnossa Mihin perustukset tulee? (vaikea siirtää) Millainen on maaperä? Mitä koneella tullaan koneistamaan? Kappaleiden muoto (epäsymmetriset kappaleet täristävät enemmän kuin symmetriset) Vaikka koneen tarkkuus ei kärsisikään riittämättömistä perustuksista, muiden koneiden tarkkuudet voivat kärsiä Koneita voidaan joutua siirtelemään vuosien varrella Myös myyjän on hyvä hyväksyä perustukset

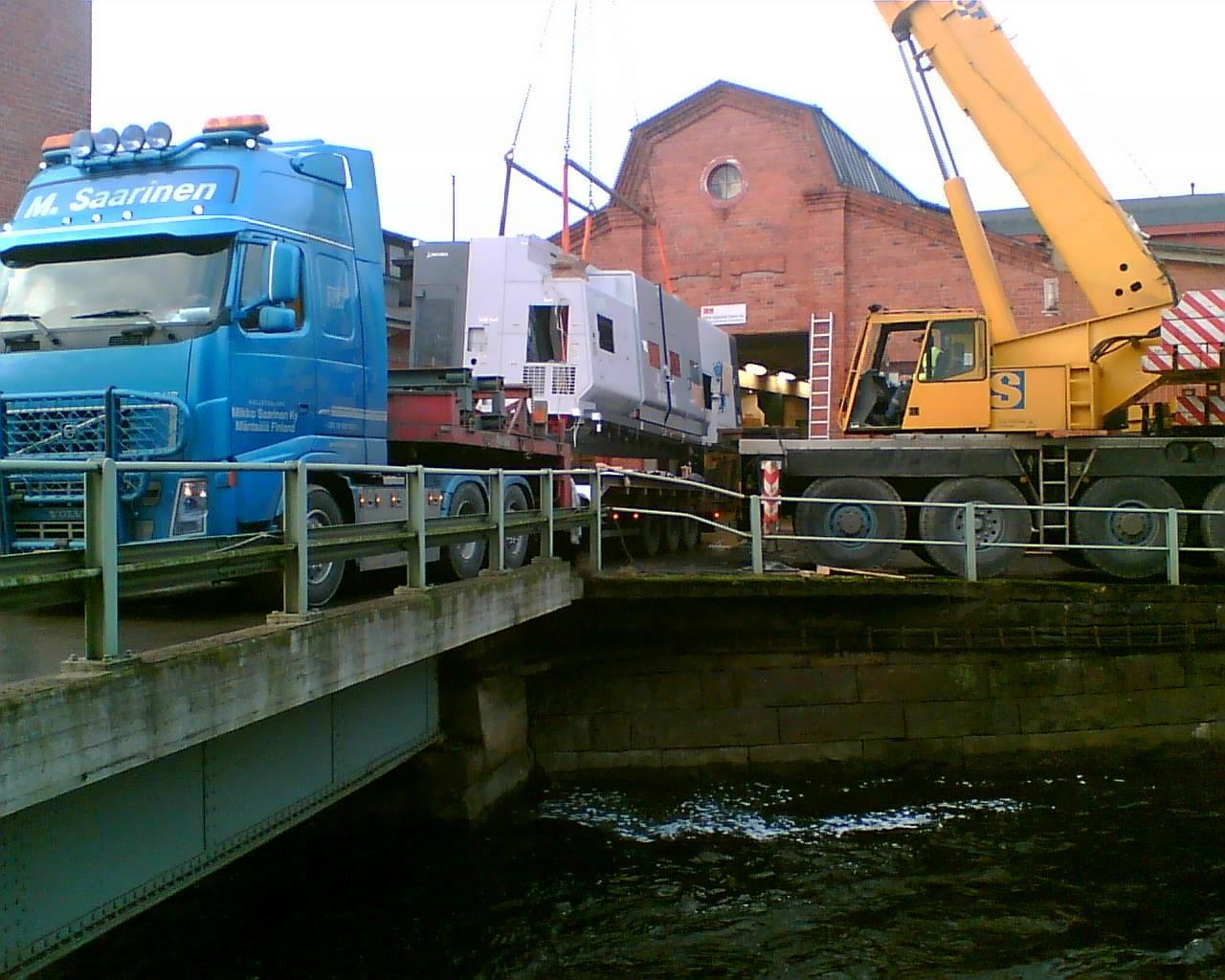

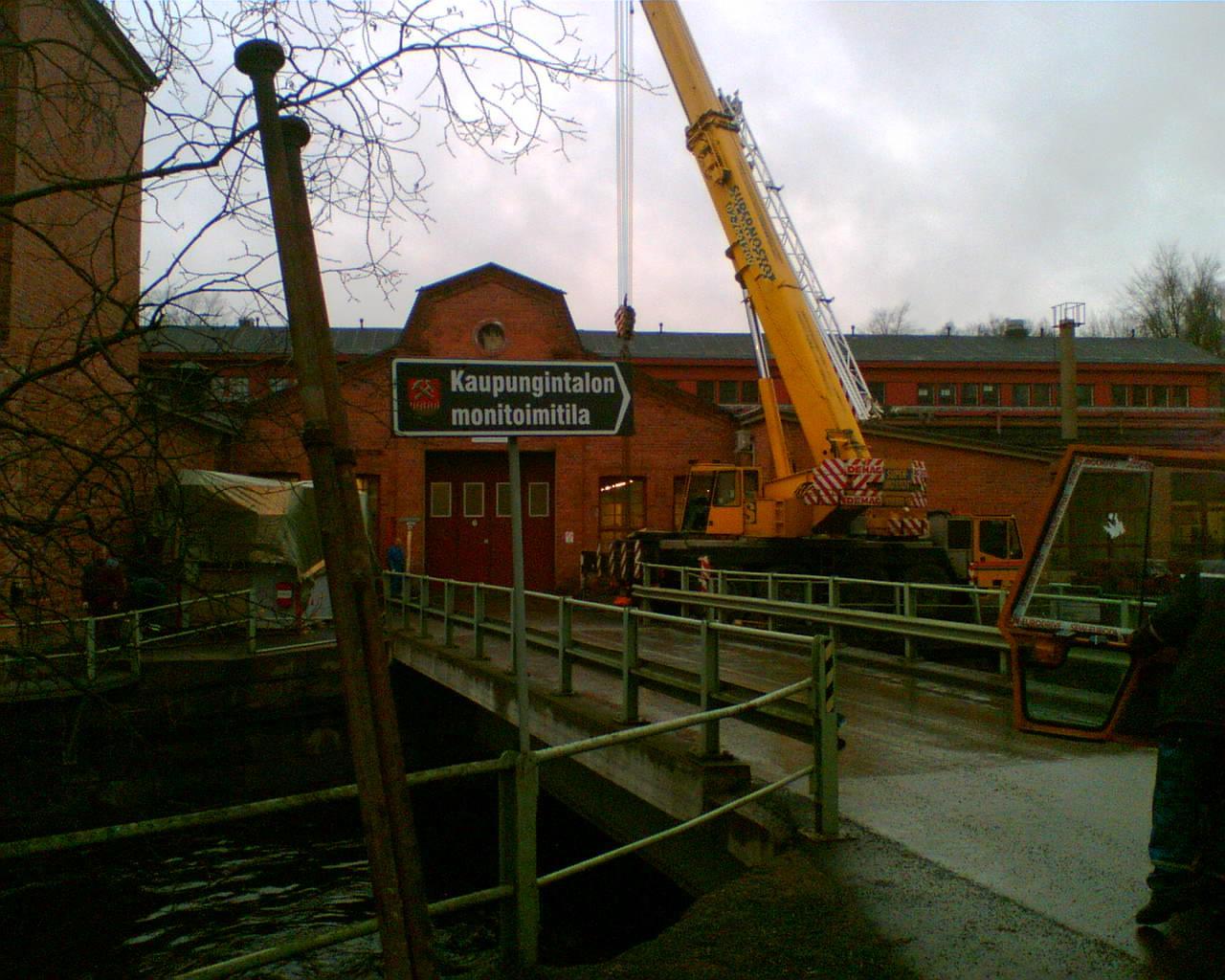

46 46 Muita koneeseen liittyviä hankintoja ja projekteja Koneen haalauksen suunnittelu (Kuka? Nostaminen? Nostoapuvälineet? Vetorullat? Vetoväline? Vakuutus? Sää? ) Lastunkuljetin? Öljysumuerotin? Nosturi? Lastuavat työkalut, hiontalaikat, vierintäjyrsimen terät ym. Kiinnittimien suunnittelu & hankinta! Mittavälineiden hankinta Öljyt ja lastuamisnesteet Työpistesuunnittelu, työtasojen ja käsityökalujen hankinta Sähköliitännät Paineilmaliitännät Seurannan ja mittariston suunnittelu Mahdollisen CAM-ohjelman hankinta

47 47 Ohjelmointi Koneen tehokasta käyttöä ajatellen yksi tärkeimmistä valinnoista Kuka ohjelmoi? Millä ohjelmoidaan? Missä ohjelmoidaan? Voi vaikuttaa koneen ohjauksen valintaan

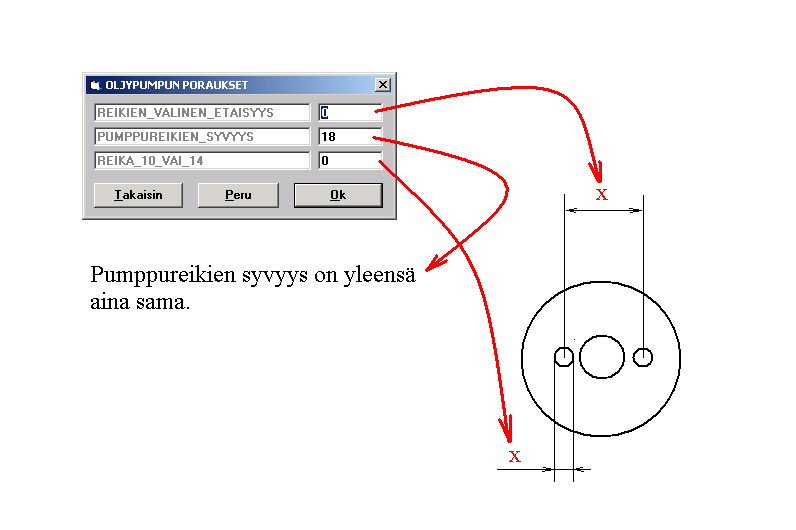

48 48 Ohjelmointiesimerkki Manuaalinen ohjelmointi vs. Tietokoneavusteinen ohjelmointi vs. Makro-ohjelmointi

49 49 Ohjelmointivaihtoehtoja 1 Manuaalinen ohjelmointi + Erittäin tehokas ohjelma (turhat liikkeet saadaan minimoitua) + Suurille sarjoille + Voi tehdä koneen ulkopuolella - Virhealtis (kokonaan ihmisen tekemä) - Vie paljon aikaa - Ohjelmoijan tulee olla erittäin tietoinen koneen koodeista, kompensointitavoista ja muista ominaisuuksista - Vaikeat muodot lähes mahdottomia ohjelmoijan laskettavaksi Konepajaohjelmointi + Nopea yksinkertaisilla kappaleilla (esim sorvien pyörähdyssymmetrisillä kappaleilla) - Vaikeutuu huomattavasti vähänkään monimutkaisemmalla kappalleella - Kone yleensä seisoo ohjelmoitaessa

50 50 Ohjelmointivaihtoehtoja 2 Tietokoneavusteinen ohjelmointi + Voidaan tehdä koneen ulkopuolella + Vaikeatkin muodot mahdollisia + Virheiden määrä pienenee, koska radat perustuvat kappaleen geometriaan + Sopii yksittäiskappaleisiin + Simulointimahdollisuus - Ohjelma ei ole tehokkuudeltaan manuaalisen ohjelmoinnin tasoa - Ei välttämättä kykene monimutkaiseen NC-koodiin eikä aliohjelmiin - Muutoksiin reagoiminen hitaampaa kuin ihmisellä Makrot (edellisten yhdistelmä) + Erittäin nopea uusien ohjelmien teko osaperheelle + Virheiden määrä pienempi kuin manuaalisessa ohjelmoinnissa - Erittäin monimutkainen rakenne - Uusien piirteiden ohjelmointi mahdotonta koskematta itse makroon - Koneistajien tyhmentyminen, koska G-koodista ei tarvitse käytännössä tietää mitään

51 51 Okuma MacTurn 550 -projekti

52 52 Okuma MacTurn 550 projekti Tarveanalyysi Okuma + tarpeeksi iso + suuri makasiini + y-akseli + halvin

71 71 Yleisiä huomioita Esiintyneitä ongelmia Työkalunvaihtaja Holleri Mitä tekisin toisin? Perustuksien valintakriteerit Käytettävyyden seuranta Yleishuomiot Yksityiselämän hankinnat vs. yritysmaailman hankinnat Työelämän analyyttisyys Hintatietoisuuden tarve (=labra 3 + oma järki)

72 72 Kysymyksiä?
