Näppäimistö CT Käyttäjäopas. Global Safety & Security Solutions Oy info@globalsafety.fi. CT1000v.5
|
|
- Teemu Nurmi
- 9 vuotta sitten
- Katselukertoja:
Transkriptio

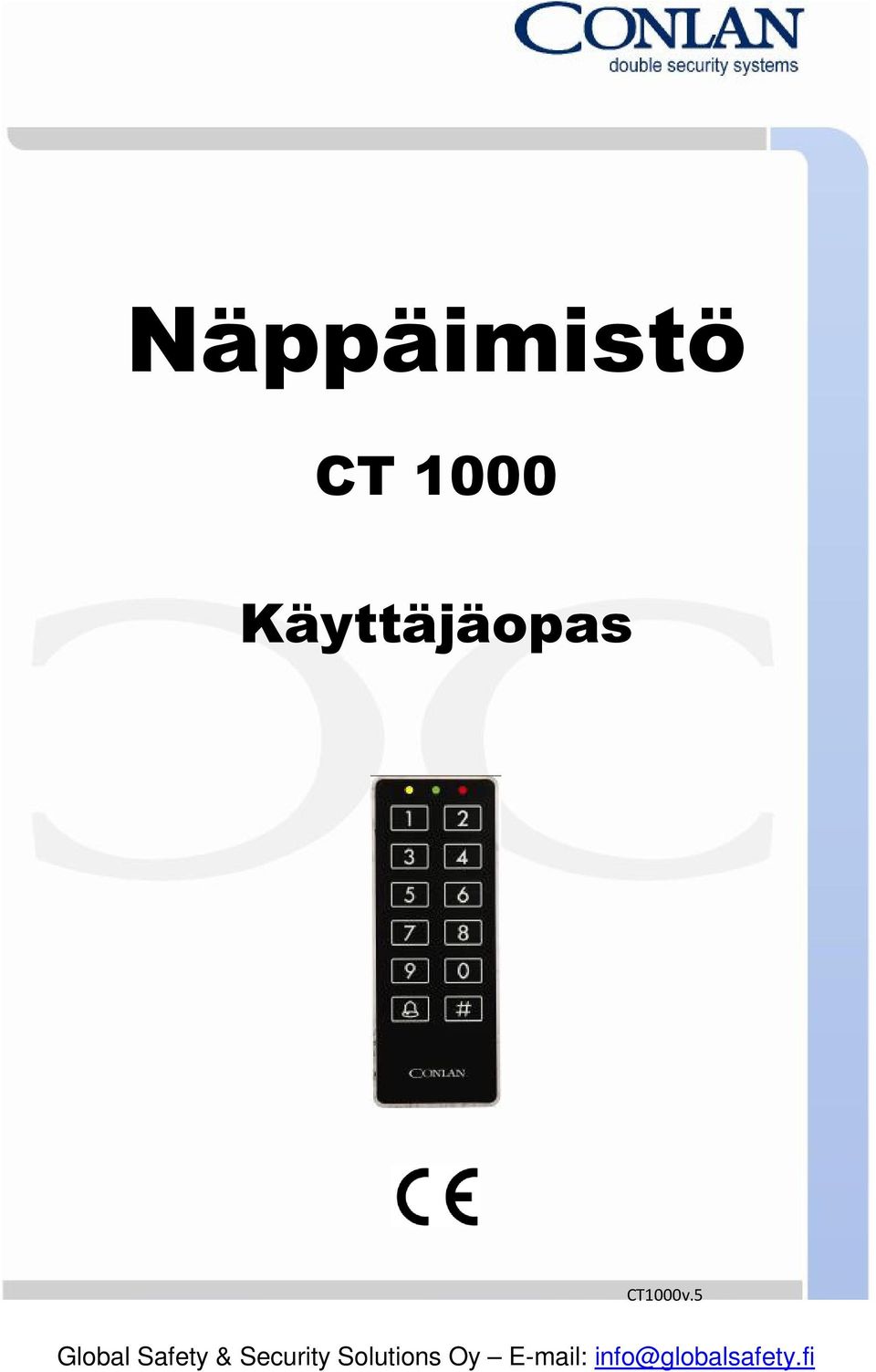

1 Näppäimistö CT 1000 Käyttäjäopas CT1000v.5 Global Safety & Security Solutions Oy
2 Sivu 2 CT 1000 Rajoitukset Kaikki oikeudet tähän ohjekirjaan ovat Global Safety & Security Solutions Oy:n (GSSS) omaisuutta. Ohjekirjan sisältö on pyritty tekemään tarkaksi ja luotettavaksi. GSSS ei kuitenkaan vastaa sen mahdollisista virheistä tai puutteista, eikä mahdollisista tämän dokumentin mukaisen tuotteen käytön aiheuttamista, epähuomiossa tehdyistä vahingoista ja ennalta arvaamattomista välillisistä tai epäsuorista vahingoista tai kustannuksista, liiketulon, palkan, muun tulon tai oletettujen säästöjen menetyksistä. Tätä laitetta ei ole tarkoitettu tai hyväksytty mihinkään sellaiseen sovellukseen, jossa on kyse ihmishengen turvaamisesta tai muuhun sellaiseen käyttöön, jossa laitteen virheellinen tai puutteellinen toiminta saattaa aiheuttaa vahinkoja tai haittaa! Esittely CT 1000 on joustava näppäimistö moneen käyttöön. Normaalisti toimiessa keltainen LED palaa (vasen LED). Aktivointi vahvistetulla koodilla (koodin syötön jälkeen painettu #), keltainen ja vihreä LED syttyvät aktivointiajaksi. Jos koodia ei varmisteta (#)... punainen LED syttyy hetkeksi. Laitteessa on sisäänrakennettu summeri, joka ilmoittaa koodin syötön onnistumisesta / epäonnistumisesta (2 erilaista ääntä). Summeri voidaan lisäksi aktivoida suoraan yhdistämällä ruskea johto maatasoon (GND). Neljän (4) väärään koodin syöttämisen jälkeen näppäimistö lukittuu minuutiksi, samalla punainen LED vilkkuu. Koodit tallennetaan muistipaikkoihin 1:stä 28:aan. Laitteen muistipaikkaan 1 on tallennettu toimitettaessa käyttäjäkoodi Pääkäyttäjäkoodiksi (MC) on asetettu Pääkäyttäjäkoodilla voidaan ohjelmoida, muuttaa ja poistaa käyttäjäkoodeja. HUOM! Pääkäyttäjäkoodi ja huoltokoodi on vaihdettava uuteen väärinkäytösten estämiseksi, kts. sivu 3. Koodien ohjelmointi: 1: Näppäile pääkäyttäjäkoodi (MC) ja # (vihreä LED syttyy) 2: Näppäile muistipaikan numero ja # (1:stä 28:aan) 3: Näppäile koodi ja # (1:stä 8:aan numeroa) Jos ohjelmoit useampia numeroita aloita uudestaan kohdasta 2. Koodien muuttaminen: Koodien muuttaminen tehdään samoin kuten yllä. Uusi syötetty koodi korvaa vanhan. Koodien poisto: Koodien poisto tehdään samoin kuten yllä. Koodin tilalle kirjoitetaan vain merkki # ja koodi on siten poistettu. Kaikkien koodien poisto kerralla: Näppäile pääkäyttäjäkoodi (MC) ja # ja 2500 ja # - kaikki koodit on nyt poistettu. Ohjelmointitilasta poistuminen: Laite poistuu ohjelmointilasta automaattisesti 10 sekunnin kuluttua viimeisen näppäilyn jälkeen. Vaihtoehtoisesti ohjelmointilasta poistutaan näppäilemällä #.

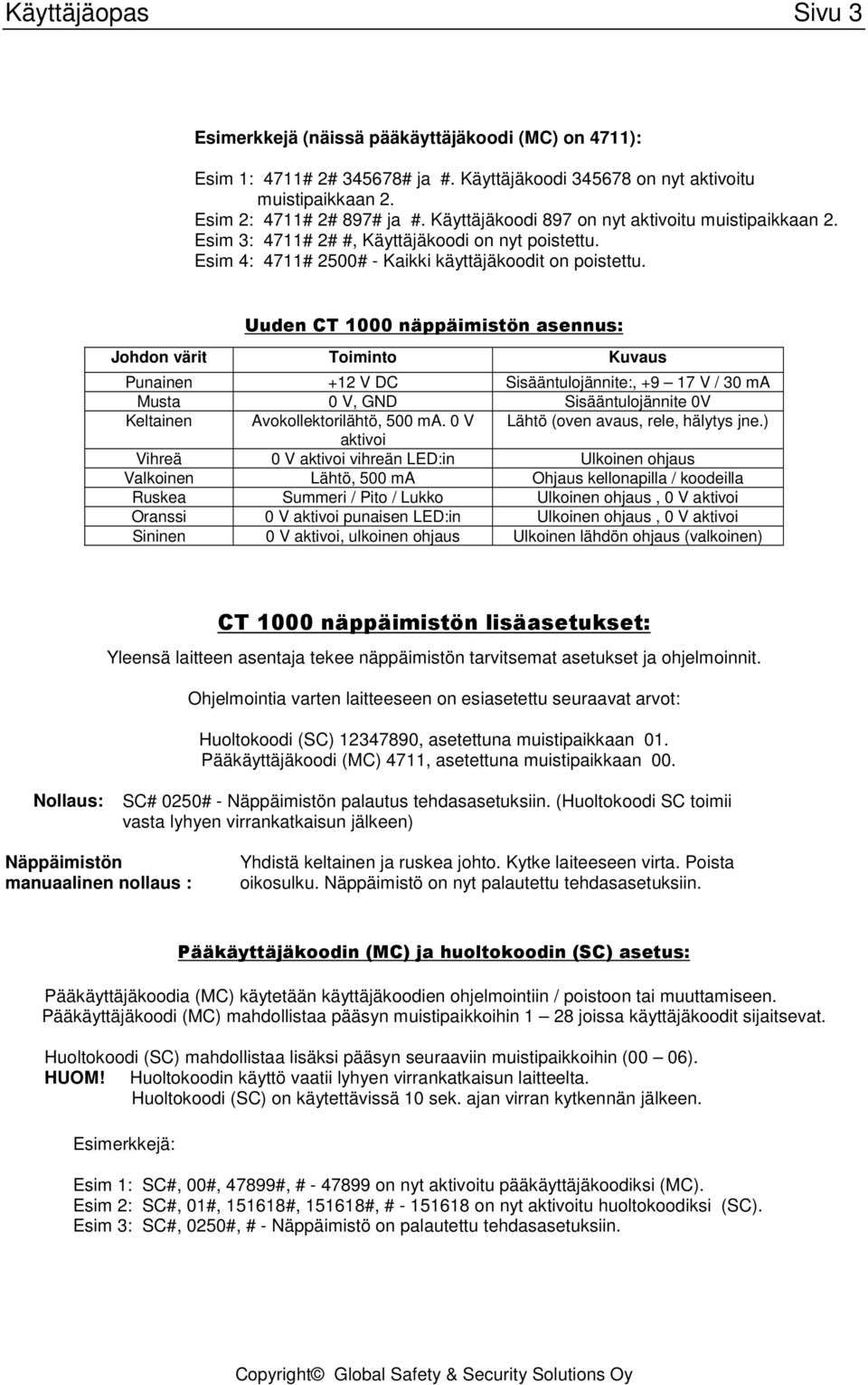

3 Käyttäjäopas Sivu 3 Esimerkkejä (näissä pääkäyttäjäkoodi (MC) on 4711): Esim 1: 4711# 2# # ja #. Käyttäjäkoodi on nyt aktivoitu muistipaikkaan 2. Esim 2: 4711# 2# 897# ja #. Käyttäjäkoodi 897 on nyt aktivoitu muistipaikkaan 2. Esim 3: 4711# 2# #, Käyttäjäkoodi on nyt poistettu. Esim 4: 4711# 2500# - Kaikki käyttäjäkoodit on poistettu. Uuden CT 1000 näppäimistön asennus: Johdon värit Toiminto Kuvaus Punainen +12 V DC Sisääntulojännite:, V / 30 ma Musta 0 V, GND Sisääntulojännite 0V Keltainen Avokollektorilähtö, 500 ma. 0 V Lähtö (oven avaus, rele, hälytys jne.) aktivoi Vihreä 0 V aktivoi vihreän LED:in Ulkoinen ohjaus Valkoinen Lähtö, 500 ma Ohjaus kellonapilla / koodeilla Ruskea Summeri / Pito / Lukko Ulkoinen ohjaus, 0 V aktivoi Oranssi 0 V aktivoi punaisen LED:in Ulkoinen ohjaus, 0 V aktivoi Sininen 0 V aktivoi, ulkoinen ohjaus Ulkoinen lähdön ohjaus (valkoinen) CT 1000 näppäimistön lisäasetukset: Yleensä laitteen asentaja tekee näppäimistön tarvitsemat asetukset ja ohjelmoinnit. Ohjelmointia varten laitteeseen on esiasetettu seuraavat arvot: Huoltokoodi (SC) , asetettuna muistipaikkaan 01. Pääkäyttäjäkoodi (MC) 4711, asetettuna muistipaikkaan 00. Nollaus: SC# 0250# - Näppäimistön palautus tehdasasetuksiin. (Huoltokoodi SC toimii vasta lyhyen virrankatkaisun jälkeen) Näppäimistön manuaalinen nollaus : Yhdistä keltainen ja ruskea johto. Kytke laiteeseen virta. Poista oikosulku. Näppäimistö on nyt palautettu tehdasasetuksiin. Pääkäyttäjäkoodin (MC) ja huoltokoodin (SC) asetus: Pääkäyttäjäkoodia (MC) käytetään käyttäjäkoodien ohjelmointiin / poistoon tai muuttamiseen. Pääkäyttäjäkoodi (MC) mahdollistaa pääsyn muistipaikkoihin 1 28 joissa käyttäjäkoodit sijaitsevat. Huoltokoodi (SC) mahdollistaa lisäksi pääsyn seuraaviin muistipaikkoihin (00 06). HUOM! Huoltokoodin käyttö vaatii lyhyen virrankatkaisun laitteelta. Huoltokoodi (SC) on käytettävissä 10 sek. ajan virran kytkennän jälkeen. Esimerkkejä: Esim 1: SC#, 00#, 47899#, # on nyt aktivoitu pääkäyttäjäkoodiksi (MC). Esim 2: SC#, 01#, #, #, # on nyt aktivoitu huoltokoodiksi (SC). Esim 3: SC#, 0250#, # - Näppäimistö on palautettu tehdasasetuksiin.

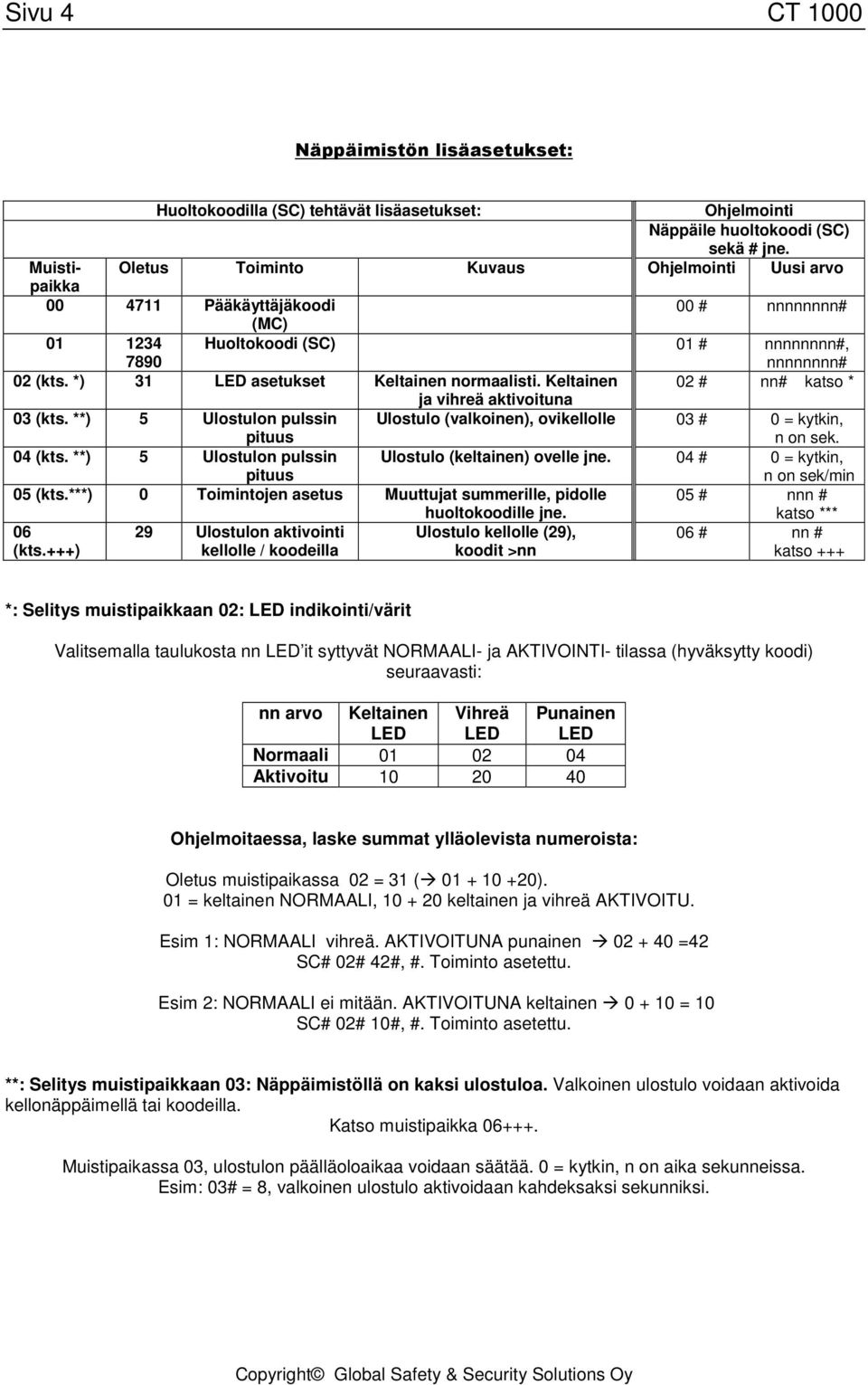

4 Sivu 4 CT 1000 Näppäimistön lisäasetukset: Huoltokoodilla (SC) tehtävät lisäasetukset: Ohjelmointi Näppäile huoltokoodi (SC) sekä # jne. Muistipaikka Oletus Toiminto Kuvaus Ohjelmointi Uusi arvo Pääkäyttäjäkoodi 00 # nnnnnnnn# (MC) Huoltokoodi (SC) 01 # nnnnnnnn#, nnnnnnnn# 02 (kts. *) 31 LED asetukset Keltainen normaalisti. Keltainen 02 # nn# katso * ja vihreä aktivoituna 03 (kts. **) 5 Ulostulon pulssin pituus Ulostulo (valkoinen), ovikellolle 03 # 0 = kytkin, n on sek. 04 (kts. **) 5 Ulostulon pulssin pituus Ulostulo (keltainen) ovelle jne. 04 # 0 = kytkin, n on sek/min 05 (kts.***) 0 Toimintojen asetus Muuttujat summerille, pidolle huoltokoodille jne. 05 # nnn # katso *** 06 (kts.+++) 29 Ulostulon aktivointi kellolle / koodeilla Ulostulo kellolle (29), koodit >nn 06 # nn # katso +++ *: Selitys muistipaikkaan 02: LED indikointi/värit Valitsemalla taulukosta nn LED it syttyvät NORMAALI- ja AKTIVOINTI- tilassa (hyväksytty koodi) seuraavasti: nn arvo Keltainen LED Vihreä LED Punainen LED Normaali Aktivoitu Ohjelmoitaessa, laske summat ylläolevista numeroista: Oletus muistipaikassa 02 = 31 ( ). 01 = keltainen NORMAALI, keltainen ja vihreä AKTIVOITU. Esim 1: NORMAALI vihreä. AKTIVOITUNA punainen =42 SC# 02# 42#, #. Toiminto asetettu. Esim 2: NORMAALI ei mitään. AKTIVOITUNA keltainen = 10 SC# 02# 10#, #. Toiminto asetettu. **: Selitys muistipaikkaan 03: Näppäimistöllä on kaksi ulostuloa. Valkoinen ulostulo voidaan aktivoida kellonäppäimellä tai koodeilla. Katso muistipaikka Muistipaikassa 03, ulostulon päälläoloaikaa voidaan säätää. 0 = kytkin, n on aika sekunneissa. Esim: 03# = 8, valkoinen ulostulo aktivoidaan kahdeksaksi sekunniksi.

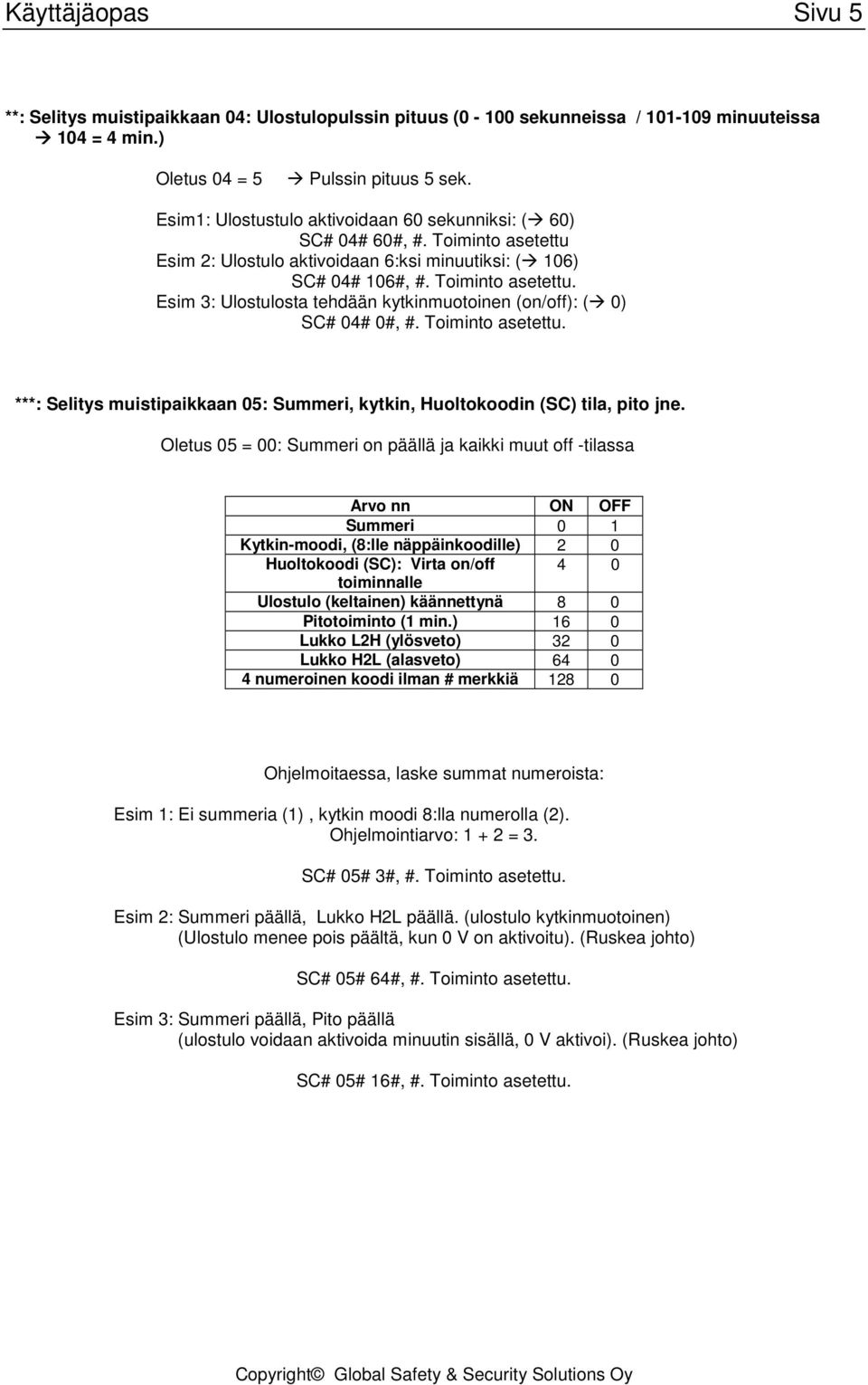

5 Käyttäjäopas Sivu 5 **: Selitys muistipaikkaan 04: Ulostulopulssin pituus (0-100 sekunneissa / minuuteissa 104 = 4 min.) Oletus 04 = 5 Pulssin pituus 5 sek. Esim1: Ulostustulo aktivoidaan 60 sekunniksi: ( 60) SC# 04# 60#, #. Toiminto asetettu Esim 2: Ulostulo aktivoidaan 6:ksi minuutiksi: ( 106) SC# 04# 106#, #. Toiminto asetettu. Esim 3: Ulostulosta tehdään kytkinmuotoinen (on/off): ( 0) SC# 04# 0#, #. Toiminto asetettu. ***: Selitys muistipaikkaan 05: Summeri, kytkin, Huoltokoodin (SC) tila, pito jne. Oletus 05 = 00: Summeri on päällä ja kaikki muut off -tilassa Arvo nn ON OFF Summeri 0 1 Kytkin-moodi, (8:lle näppäinkoodille) 2 0 Huoltokoodi (SC): Virta on/off 4 0 toiminnalle Ulostulo (keltainen) käännettynä 8 0 Pitotoiminto (1 min.) 16 0 Lukko L2H (ylösveto) 32 0 Lukko H2L (alasveto) numeroinen koodi ilman # merkkiä Ohjelmoitaessa, laske summat numeroista: Esim 1: Ei summeria (1), kytkin moodi 8:lla numerolla (2). Ohjelmointiarvo: = 3. SC# 05# 3#, #. Toiminto asetettu. Esim 2: Summeri päällä, Lukko H2L päällä. (ulostulo kytkinmuotoinen) (Ulostulo menee pois päältä, kun 0 V on aktivoitu). (Ruskea johto) SC# 05# 64#, #. Toiminto asetettu. Esim 3: Summeri päällä, Pito päällä (ulostulo voidaan aktivoida minuutin sisällä, 0 V aktivoi). (Ruskea johto) SC# 05# 16#, #. Toiminto asetettu.

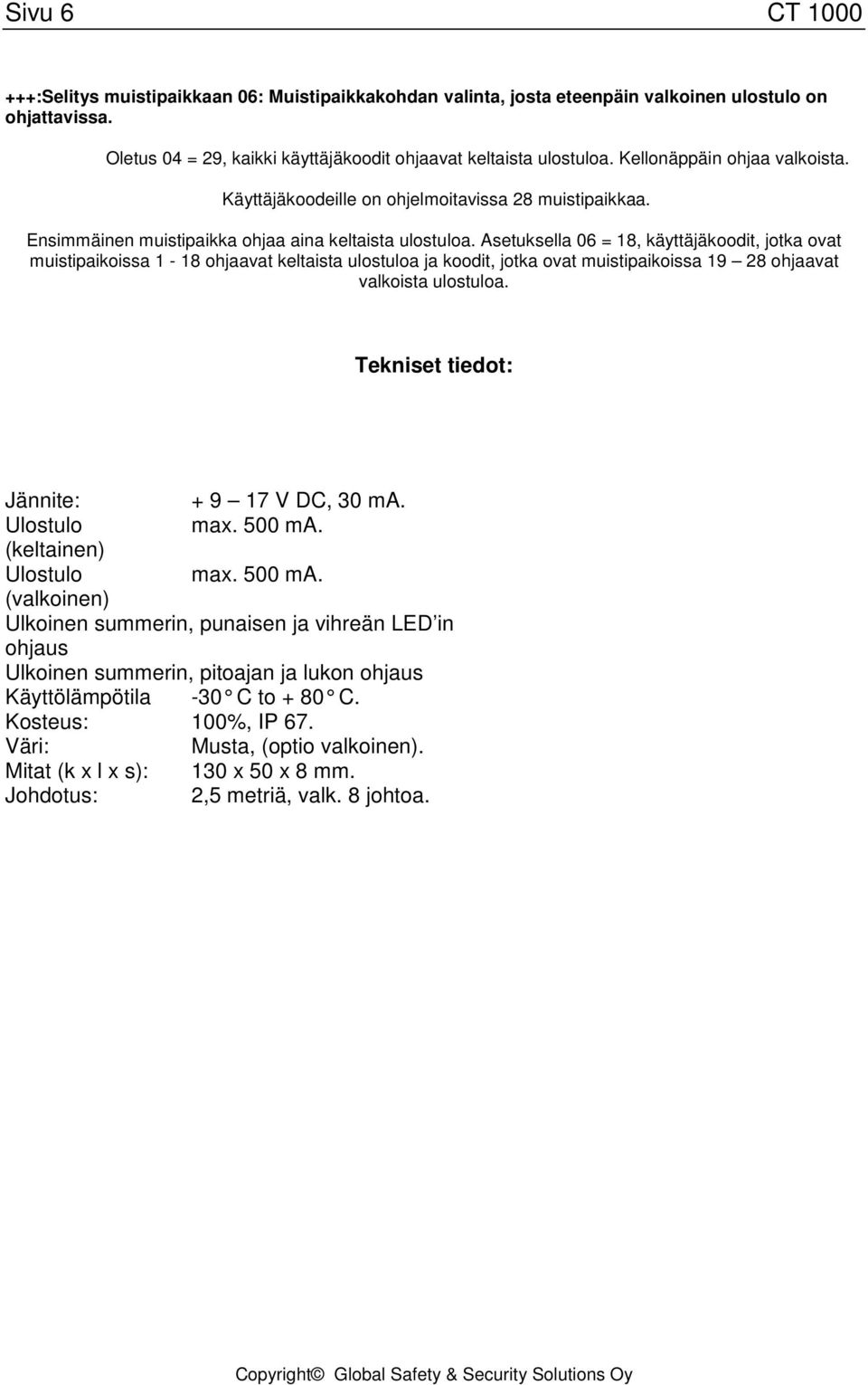

6 Sivu 6 CT :Selitys muistipaikkaan 06: Muistipaikkakohdan valinta, josta eteenpäin valkoinen ulostulo on ohjattavissa. Oletus 04 = 29, kaikki käyttäjäkoodit ohjaavat keltaista ulostuloa. Kellonäppäin ohjaa valkoista. Käyttäjäkoodeille on ohjelmoitavissa 28 muistipaikkaa. Ensimmäinen muistipaikka ohjaa aina keltaista ulostuloa. Asetuksella 06 = 18, käyttäjäkoodit, jotka ovat muistipaikoissa 1-18 ohjaavat keltaista ulostuloa ja koodit, jotka ovat muistipaikoissa ohjaavat valkoista ulostuloa. Tekniset tiedot: Jännite: V DC, 30 ma. Ulostulo max. 500 ma. (keltainen) Ulostulo max. 500 ma. (valkoinen) Ulkoinen summerin, punaisen ja vihreän LED in ohjaus Ulkoinen summerin, pitoajan ja lukon ohjaus Käyttölämpötila -30 C to + 80 C. Kosteus: 100%, IP 67. Väri: Musta, (optio valkoinen). Mitat (k x l x s): 130 x 50 x 8 mm. Johdotus: 2,5 metriä, valk. 8 johtoa.

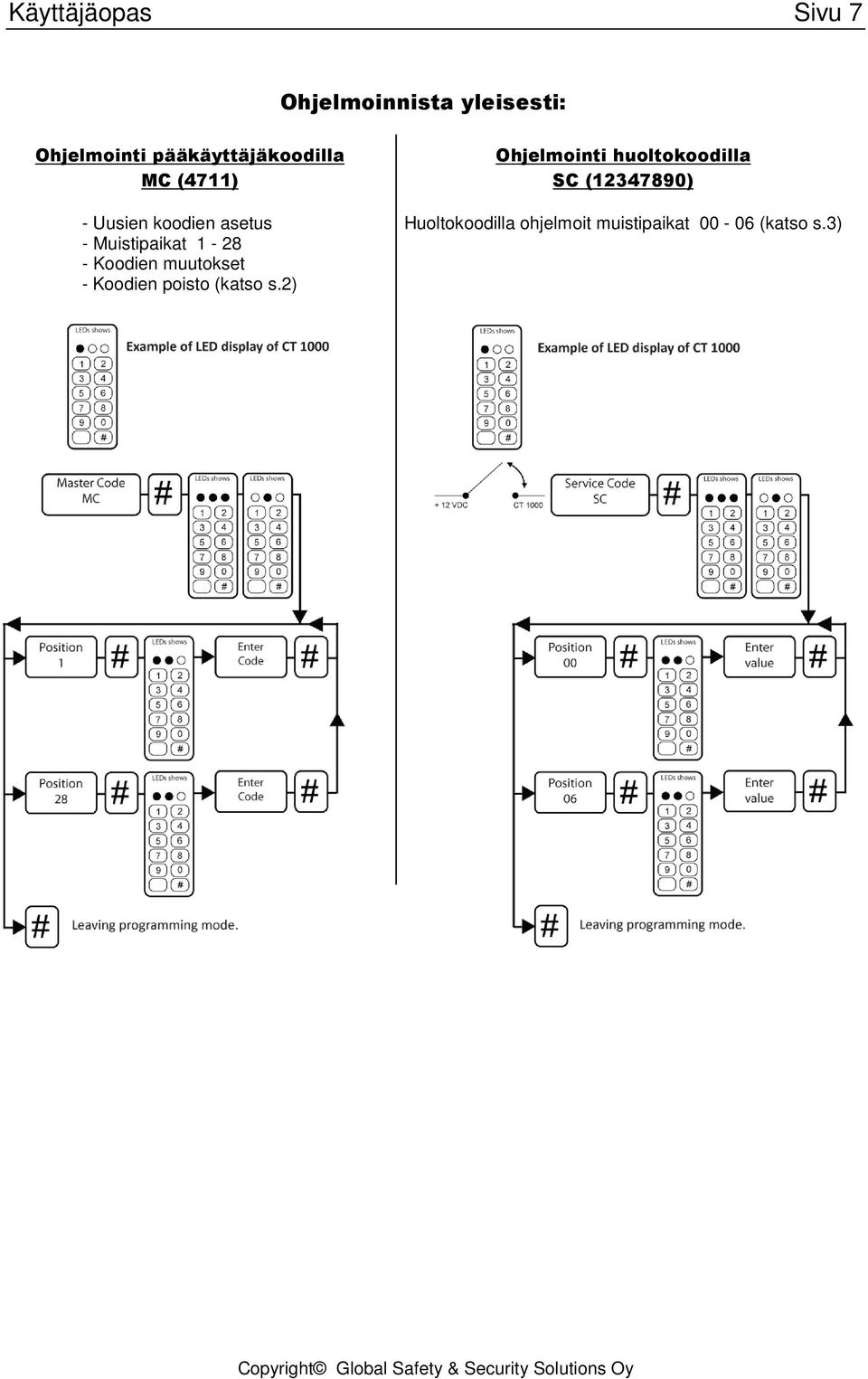

7 Käyttäjäopas Sivu 7 Ohjelmoinnista yleisesti: Ohjelmointi pääkäyttäjäkoodilla MC (4711) - Uusien koodien asetus - Muistipaikat Koodien muutokset - Koodien poisto (katso s.2) Ohjelmointi huoltokoodilla SC ( ) Huoltokoodilla ohjelmoit muistipaikat (katso s.3)

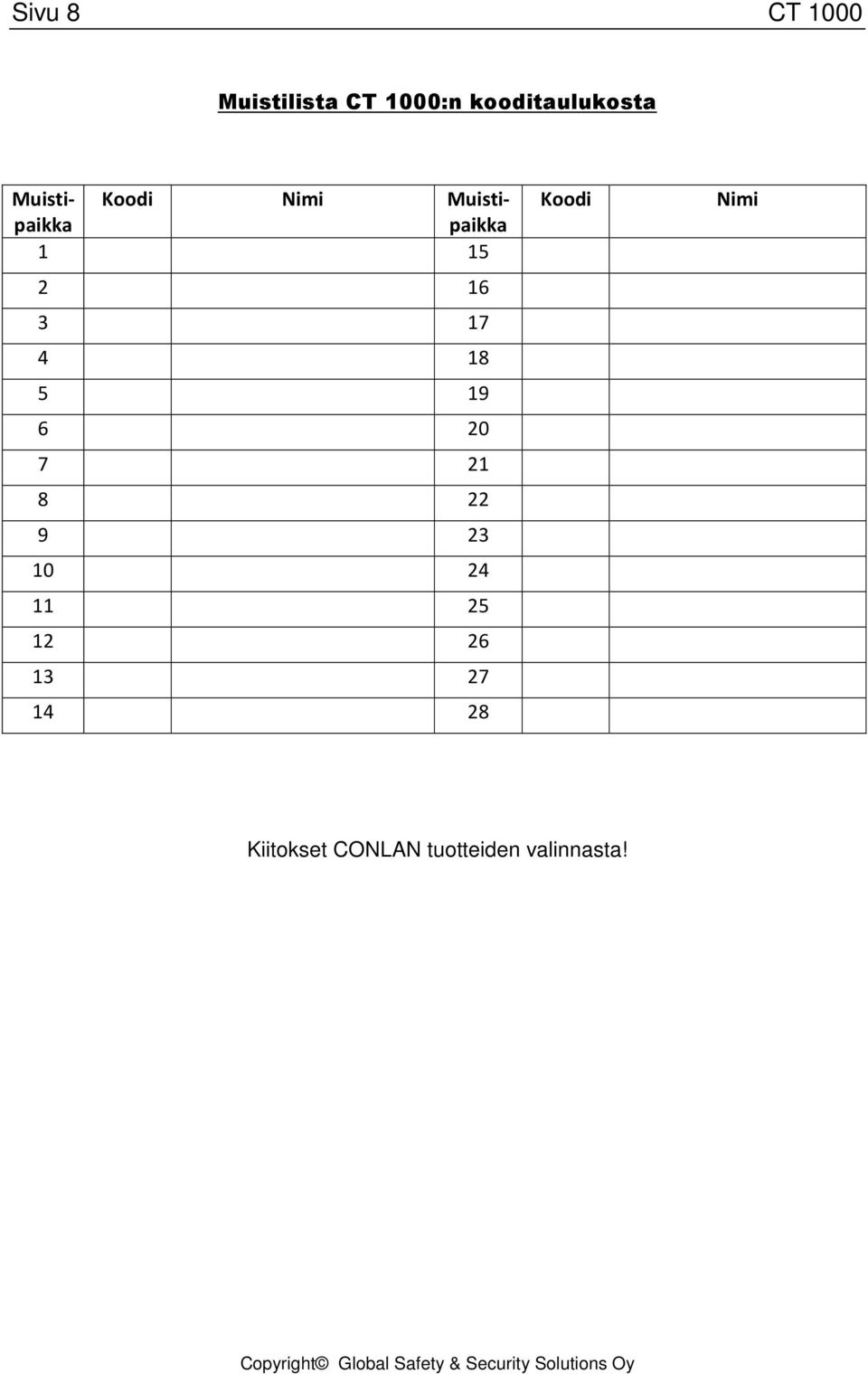

8 Sivu 8 CT 1000 Muistilista CT 1000:n kooditaulukosta Muistipaikka Koodi Nimi Muistipaikka Koodi Nimi Kiitokset CONLAN tuotteiden valinnasta!
