1 Elektroninen ohjaus helposti Koneiden vankka ja yksinkertainen ohjaus älykkään elektroniikan avulla

2 IQAN-TOC2 oikotie tulevaisuuteen Helppo määritellä Helppo asentaa Helppo säätää Helppo diagnosoida Vankka rakenne Pitkäikäinen Edulliset kokonaiskustannukset IQAN-TOC2 (Task Oriented Controller) on neljällä tuloliitännällä/kahdella proportionaalisella kaksoislähtöliitännällä varustettu hydraulijärjestelmien ohjauslaite. IQANdevelop-ohjelmistoon perustuva TOC2 tarjoaa aivan uudentasoisen toimivuuden ja helppokäyttöisyyden pienempiä järjestelmävaatimuksia varten. Parkerin mittava kokemus laitteiden suunnittelusta vaativaan käyttöön on tuottanut sarjan erittäin vankkarakenteisia komponentteja, jotka on tehty vuosien luotettavaa ja ongelmatonta toimintaa ajatellen. IQAN- TOC2-järjestelmät tarjoavat todellisen plug-and-play - helppouden, pitkän käyttöiän ja hyvän ergonomian niin säätövaiheessa kuin päivittäisessä käytössäkin. Nämä ominaisuudet yhdessä takaavat loistavan suorituskyvyn ja taloudellisuuden, ja samalla ne heijastavat elektronisten IQAN-ohjausjärjestelmien laajan valikoiman tarjoamia loputtomia mahdollisuuksia.

3 Valitse jokin kolmesta älykkäästä ja yksinkertaisesta järjestelmästä... Koneiden elektronisen ohjauksen toteuttaminen IQANin avulla on ennen kaikkea helppoa. Järjestelmät on helppo määritellä, helppo asentaa, helppo säätää ja mikä tärkeintä, ne ovat kustannustehokkaita. Olemme tehneet kaiken vielä helpommaksi sinulle käännä sivua ja katso, mikä kokoonpano sopii tarpeisiisi. Sitten vain tilaat tarvittavat komponentit. 1 3 TM 2...kytke se... Asennus on suoraviivaista ja onnistuu tavallisten käsityökalujen ja erikoisjohdinsarjojen avulla. Ohjainlaite voidaan sijoittaa haluttuun paikkaan varmista vain että säätöruuviin päästään käsiksi....ja kaikki on valmista! IQAN-TOC2-järjestelmän säätöön tarvitaan vain pieni ruuvitaltta. Säätö tapahtuu yksinkertaisesti painallusja kiertoliikkeellä sekä tarkkailemalla samalla LEDejä. Järjestelmä on toimintavalmis muutamassa minuutissa. Tämän ansiosta säätöjen muuttaminen myös kenttäoloissa on helppoa. Electronic control made easy the IQAN way:

4 IQAN-TOC2 Yksitoiminen l Kipit l Porakoneet ja -alustat l Henkilönostimet l Lumiaurat l Tiehöylät Lineaarivipu 1Vaihtoehto 1 IQAN-TOC2 -perusjärjestelmä, joka sopii täydellisesti yksinkertaisiin sovelluksiin, joissa ohjataan yksittäistä toimintoa. Valitse sopiva erikokoisista vivuista molemmat vaihtoehdot tarjoavat tarkan tuntuman ja ongelmattoman toiminnan. Vaihtoehto 2 Kuva Tuote Kuvaus Kpl Til. nro TOC2 Ohjainlaite tai r e LST Pieni lineaarivipu (vaihtoehto 1) LSL-E0-//-// Suuri lineaarivipu (vaihtoehto 2) Johdinsarja Järjestelmäjohdinsarja yksitoimiselle lineaarivivulle Liitinsarja Tarvitaan vain käytettäessä omaa johdinsarjaa VIRRAN- SYÖTTÖ

5 IQAN-TOC2 Kaksitoiminen Lineaarivipu l Haarukkatrukit l Nosturit l Koukkulavalaitteet 2 Kun tarvitset hiukan enemmän, IQAN-TOC2 kaksitoiminen järjestelmä on oikea valinta. Kokoonpano on yhtä helppoa lisää vain toinen lineaarivipu ja järjestelmä on käyttövalmis käden käänteessä. Vaihtoehto 1 Vaihtoehto 2 tai Kuva Tuote Kuvaus Kpl Til. nro. TOC2 Ohjainlaite LST Pieni lineaarivipu (vaihtoehto 1) LSL-E0-//-// Suuri lineaarivipu (vaihtoehto 2) Johdinsarja Liitinsarja Järjestelmäjohdinsarja kaksitoimiselle lineaarivivulle Tarvitaan vain käytettäessä omaa johdinsarjaa VIRRAN- SYÖTTÖ

6 IQAN-TOC2 Kaksiakselinen Joystick l Maatalouden etukuormaimet l Maastokelpoiset haarukkatrukit Tämä on kolmesta järjestelmästä monipuolisin ja tarjoaa helposti toteutettavan joystick-ohjauksen samanaikaisille liikkeille esim. etukuormaimia tms. varten. Kuva Tuote Kuvaus Kpl Til. nro. 3 TOC2 Ohjainlaite ICL427-N0/-//-3 Suuri kaksiakselinen joystick-vipu N-kahvalla Johdinsarja Järjestelmäjohdinsarja kaksitoimiselle joystickvivulle Liitinsarja Tarvitaan vain käytettäessä omaa johdinsarjaa VIRRAN- SYÖTTÖ

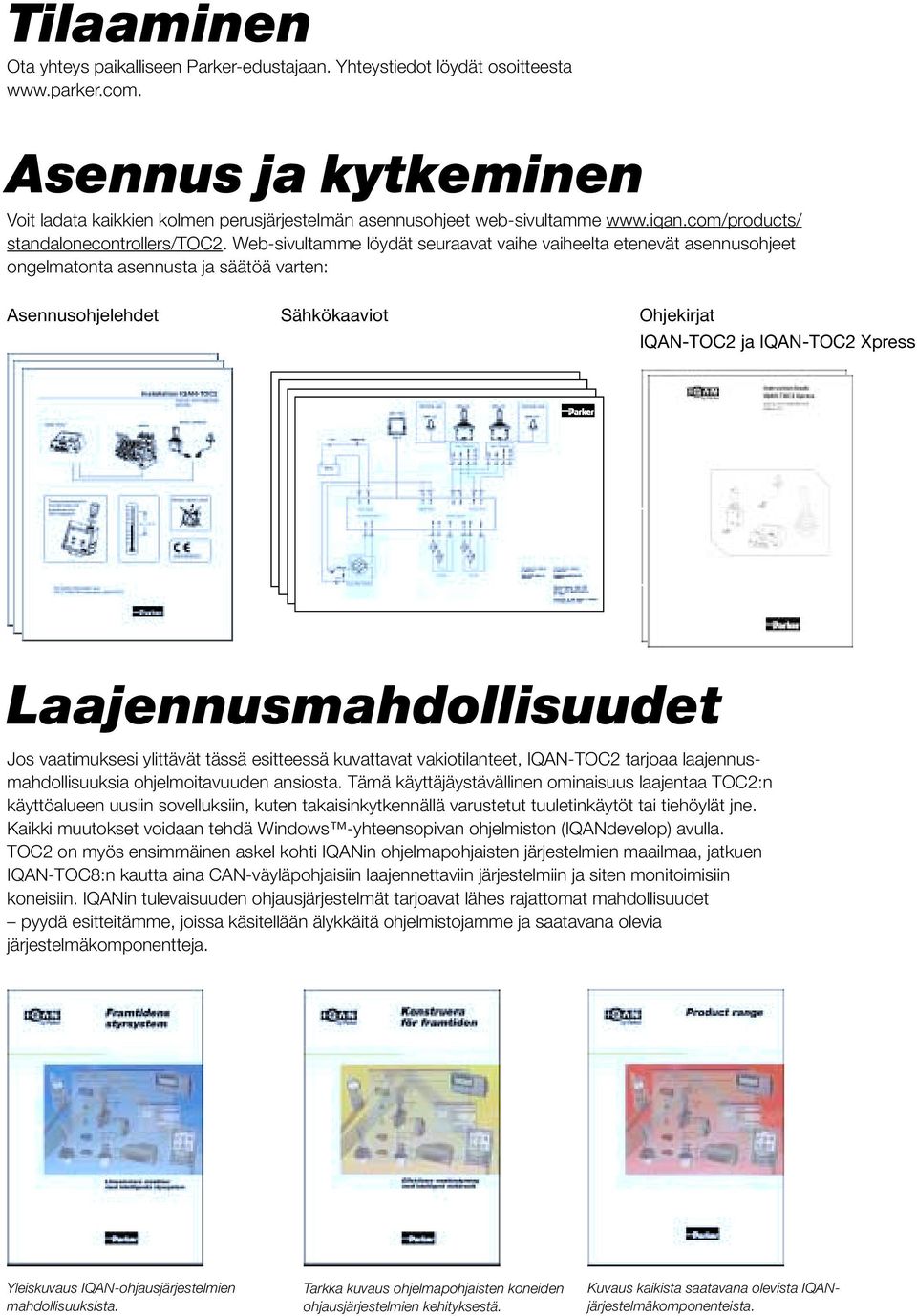

7 Tilaaminen Ota yhteys paikalliseen Parker-edustajaan. Yhteystiedot löydät osoitteesta Asennus ja kytkeminen Voit ladata kaikkien kolmen perusjärjestelmän asennusohjeet web-sivultamme standalonecontrollers/toc2. Web-sivultamme löydät seuraavat vaihe vaiheelta etenevät asennusohjeet ongelmatonta asennusta ja säätöä varten: Asennusohjelehdet Sähkökaaviot Ohjekirjat IQAN-TOC2 ja IQAN-TOC2 Xpress Laajennusmahdollisuudet Jos vaatimuksesi ylittävät tässä esitteessä kuvattavat vakiotilanteet, IQAN-TOC2 tarjoaa laajennusmahdollisuuksia ohjelmoitavuuden ansiosta. Tämä käyttäjäystävällinen ominaisuus laajentaa TOC2:n käyttöalueen uusiin sovelluksiin, kuten takaisinkytkennällä varustetut tuuletinkäytöt tai tiehöylät jne. Kaikki muutokset voidaan tehdä Windows -yhteensopivan ohjelmiston (IQANdevelop) avulla. TOC2 on myös ensimmäinen askel kohti IQANin ohjelmapohjaisten järjestelmien maailmaa, jatkuen IQAN-TOC8:n kautta aina CAN-väyläpohjaisiin laajennettaviin järjestelmiin ja siten monitoimisiin koneisiin. IQANin tulevaisuuden ohjausjärjestelmät tarjoavat lähes rajattomat mahdollisuudet pyydä esitteitämme, joissa käsitellään älykkäitä ohjelmistojamme ja saatavana olevia järjestelmäkomponentteja. Yleiskuvaus IQAN-ohjausjärjestelmien mahdollisuuksista. Tarkka kuvaus ohjelmapohjaisten koneiden ohjausjärjestelmien kehityksestä. Kuvaus kaikista saatavana olevista IQANjärjestelmäkomponenteista.

8 IQAN taustana Parker Hannifinin maailmanlaajuinen kokemus Parker Hannifin on maailman johtava liikkeenohjaustekniikan toimittaja, joka on erikoistunut tarjoamaan ensiluokkaista asiakaspalvelua. Parker on ainoa valmistaja, joka tarjoaa asiakkailleen täydellisen valikoiman hydraulisia, pneumaattisia ja sähkömekaanisia liikkeenohjausratkaisuja. Meillä on alan laajin jakeluverkosto, yli 7500 jälleenmyyjää palvelemassa yli asiakastamme kautta maailman. Parkerin motto: 'Olla maailman johtava komponenttien ja järjestelmien toimittaja kovaan käyttöön tarkoitettujen tuotteiden valmistajia ja käyttäjiä varten'. Tarkemmin sanottuna, suunnittelemme, markkinoimme ja valmistamme liikettä, virtausta ja painetta ohjaavia tuotteita. Uskomme tuottavaan kasvuun ensiluokkaisen asiakaspalvelun kautta. Tuoteryhmät Parker Hannifin valmistaa monenlaisia komponentteja ja tuotteita 8:n tuoteryhmän puitteissa: Ilmailu- ja avaruustekniikka, Automaatio, Ilmastointi ja teollisuuden ohjaukset, Suodatus, Liittimet, Hydrauliikka, Instrumentointi ja Tiivisteet. Mobile Controls Division on Parkerin mobilehydrauliikan osasto hydrauliikan tuoteryhmässä. Tuotevalikoimamme kattaa ohjausjärjestelmät, venttiilit, pumput ja moottorit. Omistautuminen ajoneuvo- ja työkoneteollisuuden tarpeille jo 35 vuoden ajan on mahdollistanut tuottavuuden ja ergonomian parantamisen hydraulijärjestelmien kehitystyön myötä. Laaja myyntiorganisaatiomme kautta maailman sekä sitä täydentävä jälleenmyyjäverkostomme on valmiina palvelemaan sinua kaikissa tarpeissasi, kokonaisjärjestelmistä aina paikalliseen huoltoon asti. Lisätietoja halutessasi ota yhteys: Uusimmat tiedot löytyvät web-sivultamme: www. iqan.com Varaamme oikeuden esitteen tietojen muutoksiin ilman ennakkoilmoitusta. Parker Hannifin Oy Ylästöntie Vantaa, Suomi Puh Fax HY /FI 1M 09/03 S&S
