1 UAV:n avulla tuotetun fotogrametrsine pistepilven hyödyntäminen infrahankkeen suunnittelussa ja rakentamisessa Olli Sihvola, työpäällikkö, SRV Gendiatur, que reiunt explabo. Ut asinctiis de vollaccab isunt et eos quatiandandi dellecu lluptiist

2 Kehä I, Keilaniemi Hankintamallina ST + tunnelijärjestelmien PJU Rakennuttaja: Espoon kaupunki Päärakoitsija: SRV Infra Suunnittelu: ST:n RS Sweco, PJU: tilaajan suunnittelijat + 2muita osapuolia Livi, ELY, tilaajan asiantuntijat

3 1,5 km kaupunkimoottoritietä 4 km katuja, kunnallistekniikkaa 4 km jalankulku- ja pyöräväyliä 440 m betonitunneli 3 eritasoliittymää 7 siltaa 15 tukimuuria 1,5 km meluesteitä Tunneli, kaupunkiväylä ja aluerakentamiskohde Kehä I Keilaniemi 3

Tunneliin ja tiejärjestelyihin liittyvät tekniset järjestelmät Kunnallisteknisten järjestelmien vaiheittaiset siirrot Vaativat työnaikaiset

4 Tunneliin ja tiejärjestelyihin liittyvät tekniset järjestelmät Kunnallisteknisten järjestelmien vaiheittaiset siirrot Vaativat työnaikaiset liikennejärjestelyt Yhteensovitus muiden alueella toteutuksessa ja suunnittelussa olevien hankkeiden kanssa Tunneli, kaupunkiväylä ja aluerakentamiskohde Kehä I Keilaniemi 4

5 Tietomalli suunnittelussa ja rakentamisessa tiedonkulku, suunnittelun ohjaus, yhteensovitus 5

6 6

7 Yleistä Keilaniemen UAVkuvauksesta 360-ilmapanoraamakuvat sekä pistepilvi Lentokorkeus Panoraamakuviin n. 100 metriä Fotogrammetriaan metriä Keskimäärin kpl Pistepilven tarkkuus noin 10 senttiä Tarkennus pudottamalla lentokorkeutta ja ottamalla enemmän kuvia Muunnettu maailman koordinaatistoon (ETRS-GK25 ja N2000) Formaattina käytetty LAZ (eli pakattu LAS) Tiedoston koko 2-3 gigatavua Pisteiden määrä miljoonaa pistettä Aineiston uusimisväli 1 kk 7

8 360-panoraamakuvien käyttö Toimii tietokoneen ja mobiililaitteiden selaimessa. Tarkkuus sitä luokkaa, että tunnistaa onko kypärä päässä Panoraamakuvia 9 kpl hankkeen alueelta Laajasti käytössä kaikissa palavereissa. Helppo esitellä esim. työtilanne. 8

mobiililaitteen selaimella Yksinkertaiset mittaustyökalut, millä voi suunnitella esimerkiksi

9 Pistepilven tarkastelun helppokäyttötyökalu Panoraamakuvista 3D nappia klikkaamalla pääsee tarkastelemaan pistepilveä Käytössä Pointscene sovellus Toimii niin ikään tietokoneen sekä mobiililaitteen selaimella Yksinkertaiset mittaustyökalut, millä voi suunnitella esimerkiksi tulevan työmaatien jyrkkyyttä tai laskea sorakasan tilavuuden Voi myös luoda mittapisteitä ja tulostaa ne mittatiedostoksi 9

alueita työnjohdon kesken Myös muita kommentteja voidaan kohdistaa

10 Pistepilven käyttöä viestinnässä Pistepilvestä muodostettu ortokuva laitettu karttapohjan päälle Voidaan varata esimerkiksi alueita työnjohdon kesken Myös muita kommentteja voidaan kohdistaa oikeaan sijaintiin Samassa alustassa onnistuu myös tilavuuksien laskenta 10

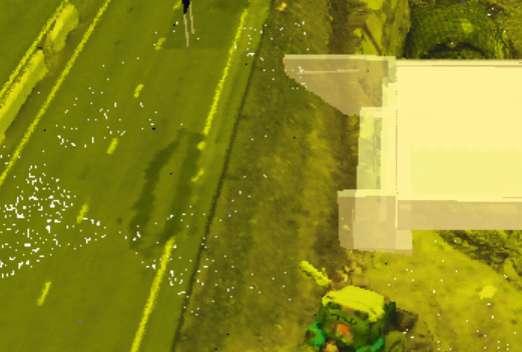

11 Pistepilven ja tietomallin yhdistäminen 1/3 11

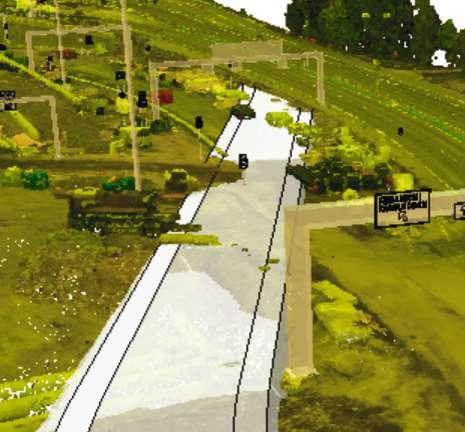

12 Pistepilven ja tietomallin yhdistäminen 2/3 12

13 Pistepilven ja tietomallin yhdistäminen 3/3 13

14 Suunnittelijoiden maastokäynnit Reaaliaikainen ymmärrys työmaan tilanteesta ja etenemisestä Tietojen / mittojen tarkistus suunnittelua varten 14

15 Taitorakenteiden suunnittelun lähtökohtana Pistepilvi kaikkien taitorakenteiden suunnittelun (tunneli, sillat, tukimuurit) lähtökohtana Pistepilvi tuodaan suoraan Teklaan, jossa mallinnetaan rakenne oikeaan tasoon ja sijaintiin 15

16 Suunnitelmien yhteensovittaminen Nykyisten ja suunniteltujen rakenteiden ja pintojen yhteensovittaminen Varusteiden ja laitteiden yhteensovitus, kiertotiejärjestelyiden kanssa - Tilantarpeiden varmisus - Liikenteelleoton edellytysten varmistaminen 16

Toteumamalli Rakentamisen aikana kerättyä tarketietoa verrataan suunnittelumalliin kaikkien rakenneosien osalta Toleransseista poikkeavat rakenneosat päivitetään vastaamaan toteumaa Ominaisuustieto

17 Toteumamalli Rakentamisen aikana kerättyä tarketietoa verrataan suunnittelumalliin kaikkien rakenneosien osalta Toleransseista poikkeavat rakenneosat päivitetään vastaamaan toteumaa Ominaisuustieto päivitetään rakenneosille mm. materiaali/valmistajatietojen tarkennuttua Tilaajalle natiiviformaatissa Omaisuuden hallinta, kunnossapito sekä tulevien alueella suunniteltavien sekä rakennettavien hankkeiden lähtötieto 17

18 Selkeitä hyötyesimerkkejä Katselmukset vähenevät Kommunikaatio osapuolten välillä paranee Työvaiheistuksen ja aikataulujen suunnittelu helpottuu Mittaustarve vähenee Kiertoteiden suunnittelu nopeutuu ja paranee Auttaa mahdollisten työsaumojen suunnittelussa Luiskien toteuttavuuden tarkastelu helpottuu, tarvitaanko esimerkiksi tukiseinä Toimii myös päivitettynä maastomallina ja kalliopintana suunnittelijoille 18

19 Haasteita Kustannustehokkaan toteutuksen määritys Tarkkuustason määritys Alueeltaan suurien työmaiden toteutus Suuret aineistot vaativat suuret suoritintehot Epäolennaisen datan karsiminen aineistosta 19

20 KIITOS Kysymyksiä, Lisätietoja
