1 BETONISEMINAARI Betonirakenteiden suunnittelu DI Matti Kinnunen / WSP Finland

2 Betonirakenteiden suunnittelu 1 Miten laatutavoitteet asetetaan Miten betonirakenteita suunnitellaan Miten laatutavoitteiden toteutuminen varmistetaan Talo-, Teollisuus- ja Infrarakentamisen betonirakenteista 2

3 By47 Betonirakentamisen laatuohjeet, 2013 Miten betonirakenteiden laatutavoitteet asetetaan Rakennuttajille ja suunnittelijoille ohje, jonka avulla on mahdollista saavuttaa betonirakentamisessa kohdekohtaisesti määritelty laatutaso. - Koko rakennusta koskevat vaatimukset ja niiden todentaminen - Suunnitteluvaatimukset ja niiden todentaminen - Rakennusosien, tuotteiden ja järjestelmien vaatimukset ja niiden todentaminen - Rakentamisen vaatimukset ja niiden todentaminen. InfraRyl 2006 osa 3, Sillat ja rakennustekniset osat Laatuvaatimukset taitorakenteiden ja väylärakentamiseen liittyvien varusteiden suunnitteluun ja rakentamiseen InfraRyl 2010 osa 2, Järjestelmät ja täydentävät osat Laatuvaatimukset mm meluseinille ja vesihuoltojärjestelmille 3

4 Suunnittelun alussa suunnitteluperusteet Rakennesuunnittelutehtävän ja hankkeen vaativuusluokka sekä riskitasoluokka => rakennesuunnittelijan pätevyysvaatimus Suunniteltu käyttöikä (50v, 100v vai 200v) ja rasitusluokat (SFS-EN 206, by65) Arkkitehtuuri; muoto, pinnat, rakenteiden sijainnit Rakennusfysiikka; Äänen-, lämmön- ja vedeneristävyys, pinnoitteiden emissio Turvallisuus Kuormitukset ja kuormitusyhdistelyt (vähintään normien mukaiset) Sallitut taipumat, halkeamat, värähtelyt sekä väsyminen Liikuntasaumat, työsaumat Rakenteen stabiliteetti (lopullinen ja asennusaikainen) Toteutus; muottitekniikka, elementtien asennettavuus, liitokset, painot Toleranssit (Toleranssiluokka 1 tai 2) Miten betonirakenteita suunnitellaan/laatutavoitteet CE-merkityt tuotteet, ETA-hyväksytyt kiinnikkeet Jälkikiinnitysvaatimukset Pinnoitettavuus; kuivuminen, pinnoitteen soveltuvuus Rakenteiden huolto 4

5 Maankäyttö- ja rakennuslaki => Suomen rakentamismääräyskokoelma Toteutusasiakirjat = kaikki rakennetta koskevat vaatimukset Rakennepiirustukset, työselostukset, kaikkien käytettävien tuotteiden tekniset tiedot ja vaatimukset rakenteen toteuttamiseen Viittaus standardiin SFS-EN Betonirakenteiden toteuttaminen ja sen kansalliseen liitteeseen SFS 5975 (rakenteen toteutusluokka) Toteutusasiakirjojen laatimiseksi Miten betonirakenteita suunnitellaan Lujuus, varmuustaso ja säilyvyysvaatimukset SFS-EN 1990 Rakenteiden suunnitteluperusteet, SFS-EN 1991 Rakenteiden kuormat, SFS-EN 1992 Betonirakenteiden suunnittelu ja Suomen kansalliset liitteet (uusi tullut voimaan ) ja SFS-EN 206 Siltarakenteissa sovelletaan standardia SFS-EN /betonisillat ja lähes kaikkia SFS-EN-1991 sarjan kuormia sekä Liikenneviraston eurokoodin soveltamisohjeita NCCI 1 ja NCCI 2 Lukuisia betoniyhdistyksen ja RIL:n laatimia ohjeita ja oppikirjoja Viranomaisten ohjeet (rakennusvalvonta, paloviranomaiset) Materiaalitoimittajien ohjeet Tietomalli 3d-suunnitteluna, 2d-piirustukset, lujuuslaskelmat 3d-FEM Toteutuksen tuotantotekniikka (muotit, raudoitukset, painot, liitokset ) 5

6 Miten laatutavoitteiden toteutuminen varmistetaan Resursointi - Tilaaja varaa hankkeelle riittävän suunnittelu- ja toteutusajan - Tilaaja valitsee pätevät suunnittelijat, toteuttajat ja valvonnan - Osapuolet varaavat hankkeeseen riittävät resurssit By:n ja InfraRyl:n laatuohjeet WSP :llä ISO 9001:2008 sertifioitu laatujärjestelmä Prosessit, dokumentit, lomakkeet, mallit ja ohjeet Lähtötietojen oikeellisuuden varmistaminen, aikataulutus (sisäinen ja ulkoinen), aloitus- ja lopetuspalaverit, tiedonkulku projektiryhmässä, jatkuva palautteen kerääminen / oppiminen, auditoinnit, itselle luovutus, suunnitelmien tarkastaminen, suunnitelmien toimittaminen Suunnittelijoiden koulutus ja pätevöittäminen Ulkopuolinen suunnitelmien tarkastus poikkeuksellisen vaativissa kohteissa 6

7 Talorakentamisen betonirakenteet Perustukset, kantava runko ja mahdollisesti julkisivut; Kerrostalot, toimisto- ja liikerakennukset, julkiset rakennukset, pysäköintihallit, Käyttöikävaatimukset vaihtelevat (esim perustukset 100v, runko 50v) Elementtirakenteita, paikallavalurakenteita Myös raudoittamattomia betonirakenteita Monimuotoisia betonirakenteita (esim parvekelaatat, parvekepilarit, erkkerit, aukolliset betoniseinät, ) Ei yleensä vaativia rasitusluokkia Uusia muottitekniikoita paikallavalurakenteisiin 7

8 Teollisuusrakentamisen betonirakenteet Ydinvoimalat, lämpö- ja voimalaitokset, teollisuushallit, paperi- ja sellutehtaat, kaivokset, savupiiput, vedenpuhdistamot Usein järeitä korkeasti kuormitettuja rakenteita Dynaamisia kuormituksia (koneet, nosturit ) Vaativia rasitusluokkia Käyttöikävaatimukset vaihtelevat paljon, 25v 200v 8

9 Infrarakentamisen betonirakenteet SILLAT Käyttöikävaatimukset rakenneosittain, esim. reunapalkit 50v, kantavat rakenteet 100v, varusteet 50v. Rasitusluokkia sovelletaan Liikenneviraston ohjeistuksen mukaan Sillat luokitellaan yleensä poikkeuksellisen vaativiksi rakenteiksi Pitkät jännevälit ja usein hankalat perustamisolosuhteet Kuormien, kuormitusasentojen ja kuormitusyhdistelyiden määrä on suuri Dynaamiset kuormat ja rakenteiden sisäiset, pakkovoimia aiheuttavat, kuormat otetaan tarkasti huomioon Betonin epälineaarinen käyttäytyminen on hallittava tarkasti optimoiduissa rakenteissa 9

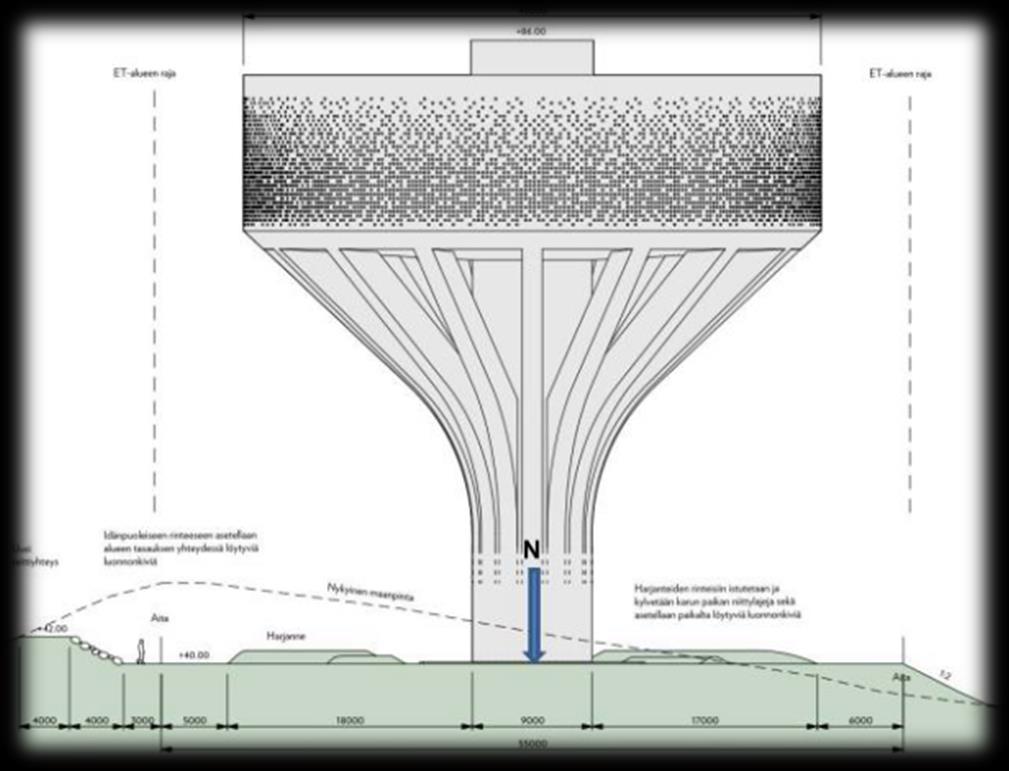

10 Infrarakentamisen betonirakenteet Sillat Tunnelit Tukimuurit Meluvallit Törmäyskaiteet Padot Laiturit ja kanavarakenteet Altaat Vesitornit Tuulivoimaloiden perustukset 10

11 Kiitos! Kysymyksiä? DI Matti Kinnunen WSP Finland Oy
