1 Inframallit tilaajan näkökulmasta case Oulun kaupunki Infrakit Helsinki Markku Mustonen, Oulun kaupunki & Teppo Rauhala, Proxion

2 Infra-alan digitalisoituminen Infra-ala on digitalisoitunut viimeisinä vuosina voimakkaasti mm. suunnittelun ja rakentamisen osalta. Oulun kaupunki on lähtenyt miettimään, miten se saa uuden teknologian ja toimintatavat käyttöön mahdollisimman tehokkaasti. Tätä varten on kehitetty hankinta-asiakirjoja ja toimintatapoja sekä etsitty uutta teknologiaa hyödyntämään digitaalista aineistoa

3 Suunnittelun menetelmien ja rakentamisen automaation kehittyminen 25 v. aikana Suomessa Suunnittelu 1990 cad-ohjelmistot Tekla Xroad Viatek VID Citycad Inframodel 1&2 hanke Suunnittelujärjestelmät kehittyvät InfraTM-hanke 2009 InfraFINBIM Building Smart Paalu-et Tiel-formaatti jne. IM & IM2 tutkimushankkeita IM2 käyttöönotto IM3, IM4, IM5, IFC Tilauskäytäntöjen kehittäminen ohjeet, vaatimukset Perinteinen paikalleen mittaus sihtilaput, vaaituskone, takymetri Älykäs tietyömaa tutkimuskokonaisuuteen Ensimmäisiä hankkeita toteutetaan Vt 4 Kemi 2010, Destia Ritaharju 2011, OUKA Tietomallipohjainen tuotanto Rakentaminen Laadunvalvonnan ohjelmistot, Infrakit, Civil työmaa jne

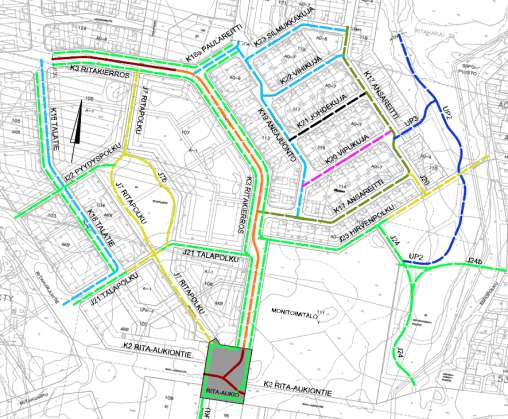

4 Pilottihankkeita Oulun kaupungilla Ritaharjun keskus v Uudiskohde Tekli otti koneohjatun työmaan osaksi jatkuvaa toimintaa

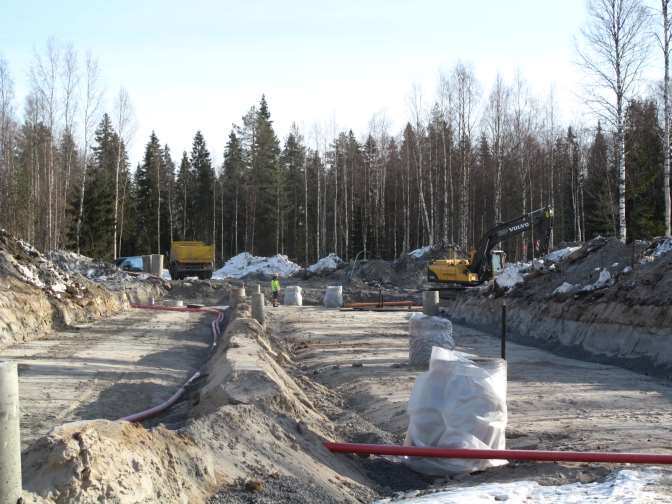

5 Rakennetaan suunnitelman mukaan

6 Teklin työmaita Hiukkavaara Kivikkokangas Kiulukangas Jäälin Notko- ja Kokkotie kohteet vaihtelee kadun saneerauskohteista isoihin uudiskohteisiin koneohjattuja työmaita, koneiden määrä vaihtelee 2 yli 20:een Työmaavalvonnassa käytössä Infrakit

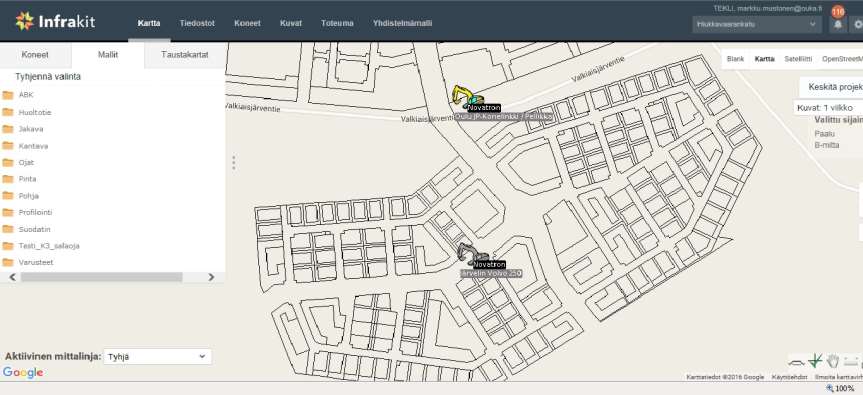

7 Työmaavalvonta

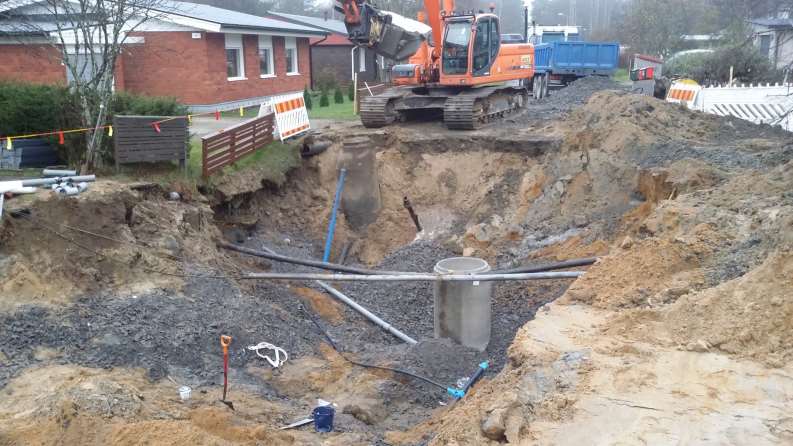

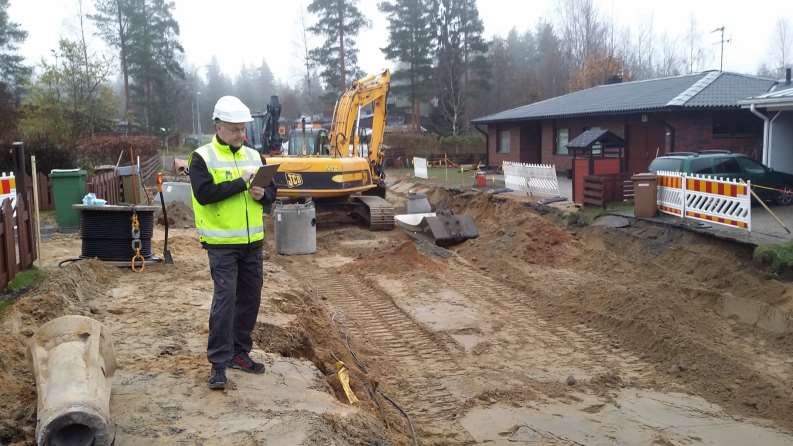

8 Kadun saneeraustyömaa

9

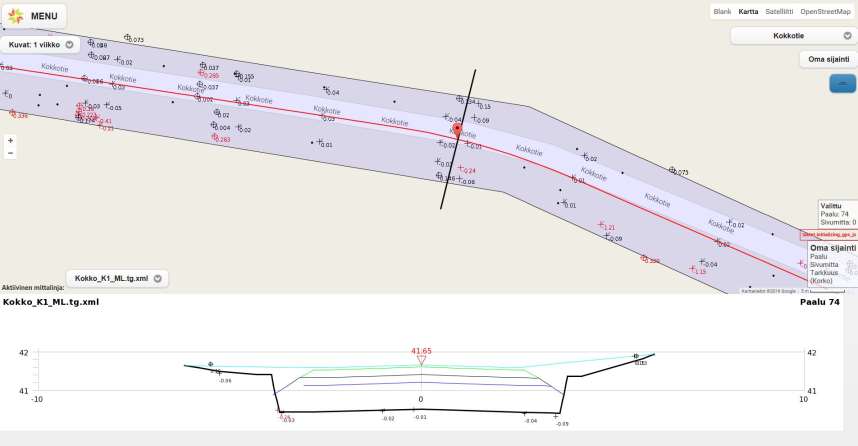

10 Tarkkeet

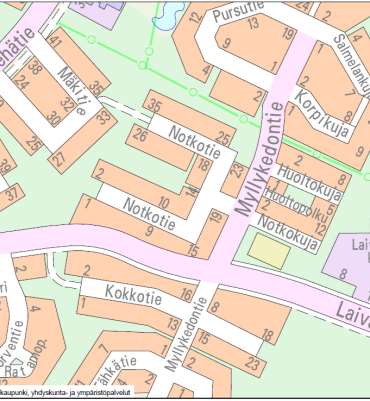

11 Tietomallipohjainen suunnittelu, rakentaminen ja ylläpito, Notkotien pilotti Hankkeen tavoitteena on hakea tietomallipohjaisesta toiminnasta lisäarvoa koko hankkeen elinkaaren ajalta suunnittelusta rakentamiseen sekä ylläpitoon. Hankkeen aikana luodaan yhtenäinen toimintatapa, jotta hankkeen kokemukset voidaan hyödyntää tulevissa hankkeissa sekä kilpailutuksessa.

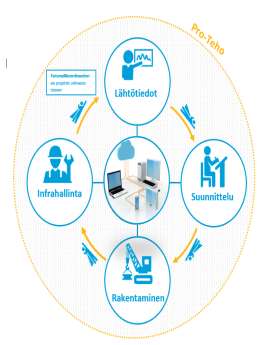

12 Elinkaaren aikainen tiedonhallinta Suunnittelu Rakentaminen Ylläpito Lähtötietomalli Suunnittelumallit Toteutusmallit Huoltotiedot Huoltokirja Ylläpitomalli Yhdistelmämalli Laatu dokumentit Toteumamallit Tietokanta

13 Ohjeita, vaatimuksia ja kehityskohteita Suunnitelmien tilaaminen Ohjeiden jakaminen tarjouspyynnön mukana Tietomallin hyödyntäminen osana suunnittelunohjausta Suunnittelu Tilaaja tulee tarjoamaan Quadri-mallipalvelimen suunnittelijoiden käyttöön Ohjeiden noudattaminen Törmäystarkastelu mallin avulla Urakkatarjouspyynnöt Ohjeiden jakaminen tarjouspyynnön mukana Rakentaminen Mallipohjaisen toteumamallin ja laadunvalvonnan ohje Infrakitin käytön jatkaminen tilaajan ja Teklin yhteistyönä Omaisuudenhallinta 3D-kaupunkimalli

14 Vuonna 2014 infran haltijat tilaavat pääsääntöisesti tietomallipohjaista palvelua suunnittelusta kunnossapitoon

15 Oulun ohjeet ja käyttöönotto suunnittelun inframallivaatimukset jaettu sopimuskonsulteille rakennuttamisen inframallivaatimukset testataan seuraavissa urakoissa mallipohjaisen toteumamallin ja laadunvalvonnan ohje urakoitsijoille Tekli ottanut käyttöön ja ohjeistanut sekä kouluttanut omat aliurakoitsijat samat vaatimukset tämän ohjeen pohjalta muille urakoitsijoille

16 YIV 2015

17 Tietomallikoordinaattori Tietomallikoordinaattorin toimii tilaajan asiantuntijana hankkeiden tietomallintamisen ohjauksessa sekä valvoo tietomallien teknistä laatua ja tilaajan tietomallintamiselle asetettujen tavoitteiden toteutumista. Tietomallikoordinaattorin tehtäviin kuuluu mm: Tietomallistrategian laadinta tilaajan kanssa Tietomallintamisen ohjaus ja valvonta Tietomallintamisen aikataulutus, koordinointi ja yhteensovitus Varmistaa, että tilaajan hankkeelle asettamia tavoitteita ja vaatimuksia noudatetaan Tietomallipohjaisen toiminnan valvonta työmaalla Työnaikainen laadunvalvonta Avustaa projektin osapuolia BIMin käytössä Vastuu siitä, että luovutusaineisto sisältää kaiken sähköisen malliaineiston sekä siihen liittyvän dokumentaation

18 Lisätietoja Markku Mustonen Kehitysinsinööri Oulun kaupunki Teppo Rauhala Projektipäällikkö Proxion Oy
