1 TIETOMALLINNUS TEKNIIKKALAJIEN KYPSYYSASTEET PUISTOSUUNNITTELU JÄTKÄSAARI, HELSINKI INFRAMALLINTAMISEN PÄIVÄ Veli-Pekka Koskela

2 ESITYKSEN SISÄLTÖ Hanke-esittely Yhteistoiminta puistosuunnitteluhankkeessa Keskeisimmät havainnot tietomallipohjaisesta puistosuunnittelusta Havainnollistamisen merkitys Visio tulevaisuudesta Kysymykset

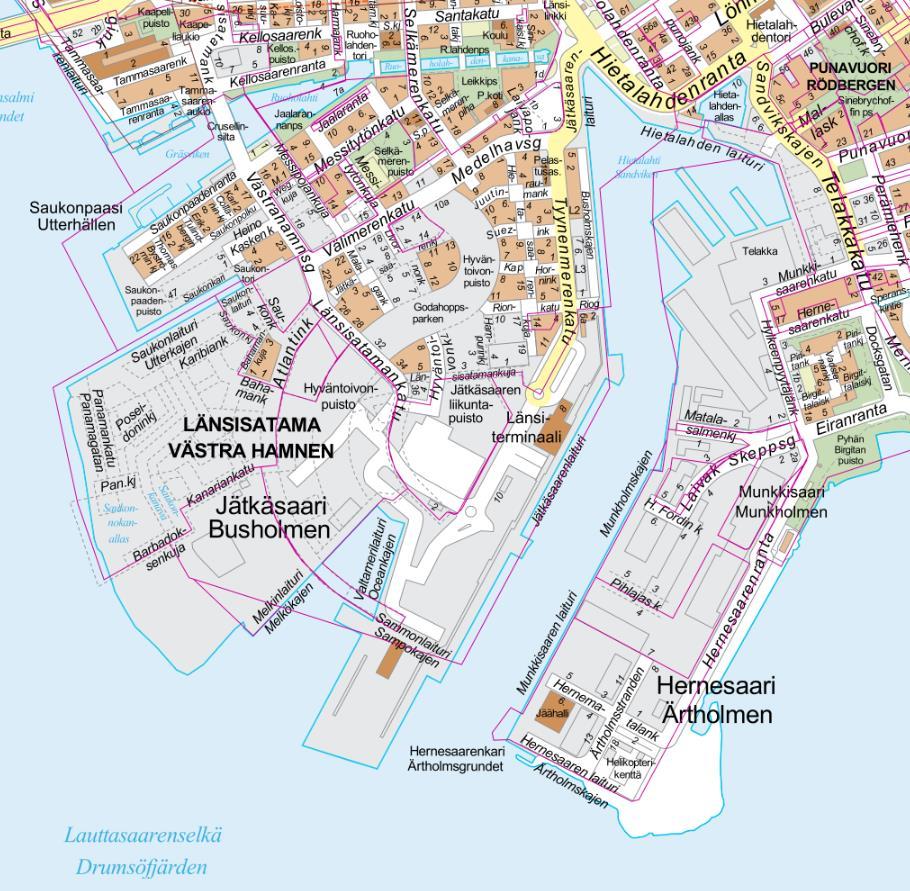

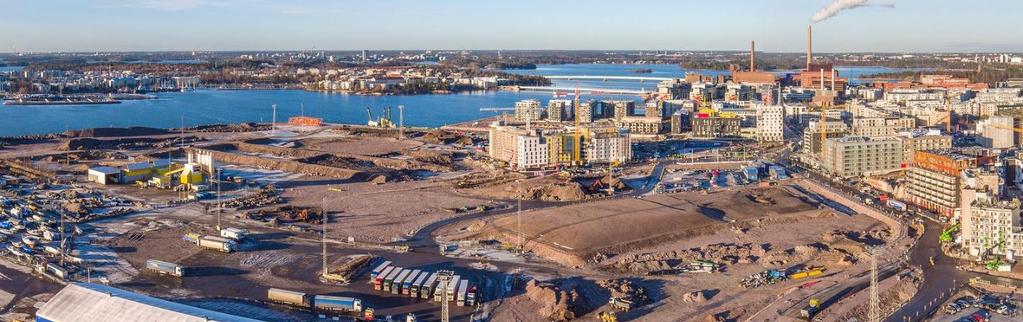

3 HANKE-ESITTELY Saukonlaituri, länsi Kuva: Tietoa Finland Oy Hyväntoivonpuisto, etelä Projektit Saukonlaituri länsi Hyväntoivonpuisto etelä Projekteihin osallistuneita Rambollin tekniikkalajeja Alue- ja kunnallistekniikka Geotekniikka Siltayksikkö Maisemayksikkö Ympäristökonsultointi

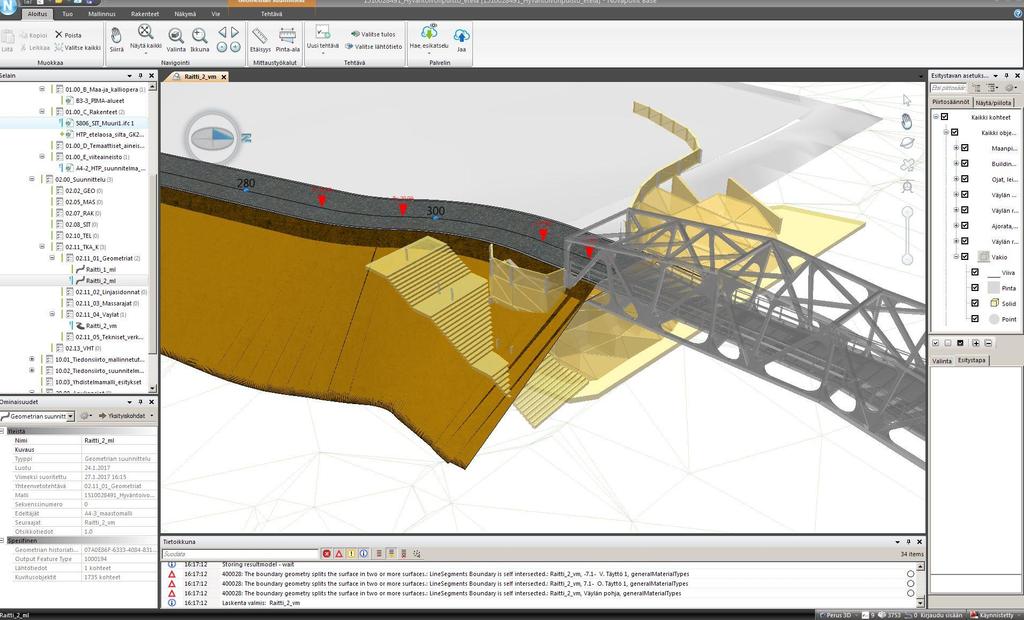

4 Puistosuunnittelussa kaikki tekniikkalajit suunnittelevat tietomallintamalla tietomallit yhteisellä tietomallipalvelimella YHTEISTOIMINTA PUISTOJEN TIETOMALLISUUNNITTELUSSA

5 TÄRKEIMMÄT HAVAINNOT TIETOMALLIPOHJAISESTA PUISTOSUUNNITTELUSTA 1. Tilaajan rooli - tilauskäytännöt Tilaajan vaatimukset ohjaavat tietomallipohjaista suunnittelua teknologia, ohjeet ja standardit kehittyvät saatujen kokemusten mukaan Suunnitteluprosessi tietomallipohjaisena (yhdessä toimiminen, kokouskäytännöt, jne.) - myös tietosisältö tärkeää Tarkoituksenmukaisuus säästää kustannuksia ja jouduttaa suunnittelua (laajuus, tarkkuus ja tietomallinnuksen hyödyntämisen taso projektin eri vaiheissa) 2. Prosessi Tietomallinnus mukaan heti suunnittelun alussa tietomallinnuksen käyttö tukee edelleen tilattavaa perinteistä suunnittelua ja piirustustuotantoa Ohjelmistoriippumattomuus ja uusien työtapojen soveltaminen tuo joustavuutta muodolliset vaatimukset oltava kunnossa (formaatit, koordinaatistot, jne.) Tietomallinnuksen roolia korostettava, kun siirrytään tietomallipohjaiseen suunnitteluun (tietomallikoordinaattori; ohjeet, kokouskäytännöt ja koulutus) 3. Tiedonhallinta ja data Yhteistoiminnan merkitys kasvaa yhteiset säännöt - tieto on oltava oikeassa muodossa, tallennettuna oikeaan paikkaan, sovitussa aikataulussa ja dokumentoituna Tiedonhallinnasta tehtävä yksiselitteistä ja helppoa, niin tallennus tapahtuu sovitulla tavalla ja helpottaa työskentelyä

6 VISUALISOINNIN MERKITYS Tekninen ja esittävä havainnollistaminen (YIV2015/osa 10) Teknisellä havainnollistamisella tarkoitetaan tietomallien visuaalista ulkoasua, jonka avulla tietomallin eri rakenneosat voidaan erottaa silmämääräisesti toisistaan. Ajantasainen tekniikkalajeista koostettu yhdistelmämalli toimii myös esittävän havainnollistamisen lähtötietona. Esittävä havainnollistaminen sisältää suunnittelijan näkemyksen hankkeesta ja sen suunnitteluratkaisuista ja on usein valokuvamainen. Esittävä havainnollistaminen konkretisoi ja auttaa ymmärtämään suunnitelmaratkaisut, helpottaa vuorovaikutusta sekä mahdollistaa päätöksenteon lähes realistisen visualisoinnin perusteella. YHDISTELMÄMALLI VISUALISOINTIMALLI

7 MUITA HAVAINTOJA PUISTOJEN TIETOMALLIPOHJAISESTA SUUNNITTELUSTA Tekniikkalajien kypsyysaste Tietomallinnuskäytännöt ovat vakiintumassa. Osa tekniikkalajeista edistyneempiä - johtuu suunniteltavien kohteiden rakenteista, ohjelmistoista, tekniikkalajin yleisestä tietomallivalmiudesta (ohjeet ja standardit) ja laajasta osaajamäärästä sekä valmiudesta uusien tekniikoiden käyttöönottamiseksi Tavoitetaso - mikä on tietomallintamisen minimitaso ja mitä osaamistasoa on kohtuullista vaatia, jotta tietomallinnuksen käyttömahdollisuudet olisivat kaikille alan toimijoille kohtuullisia ja tasapuolisia Suunnitteluprosessi tarkentuu Tietomallinnus edellyttää perinteistä suunnittelua tarkempaa suunnittelua (laatu ja toteutettavuus) kolmiulotteinen tarkastelu parantaa suunnitelmien toimivuutta Yhteistyö - kommunikointi, kokouskäytännöt ja tietomallien yhteensovitus Havainnollistaminen Havainnollistaminen edesauttaa suunnitelmien oikeellisuuden varmistamista ja yhteisen tilannekuvan luomista eri projektin eri osapuolien kesken Esittävä havainnollistaminen mahdollistaa toiminnallisen tarkastelun ja tuo esille asioita, joita ei tule esille teknisessä havainnollistamisessa Kustannussäästöt Tietomallinnuksen käyttö lisää suunnitteluun käytettyä aikaa ja suunnittelukustannuksia prosessit ja ohjelmistot kehitysvaiheessa jo nyt saadaan säästöjä parantuneesta laadusta ja suunnittelun sekä rakentamisen sujuvoittamisesta

8 3D & BIM PUISTOSUUNNITTELUN ERI VAIHEISSA 3D geometria Tietosisältö LUONNOS- / YLEISSUUNNITTELU PUISTOSUUNNITTELU RAKENNUSSUUNNITTELU Tarkasteltaessa kaikkia eri tekniikkalajeja kokonaisuutena voidaan todeta tietomallien ominaisuustietojen määrän lisääntyvän suunnitteluprosessin loppupuolella Myös ennen rakennussuunnitteluvaihetta käytetään ominaisuustietoja mm. määrälaskennassa ja vaihtoehtovertailussa Suunnittelun alkuvaiheessa käytetään muitakin kuin infrasuunnitteluohjelmistoja, koska ne mahdollistavat nopean luonnostelun, mutta rajallisen mahdollisuuden ominaisuustietojen lisäämiseen

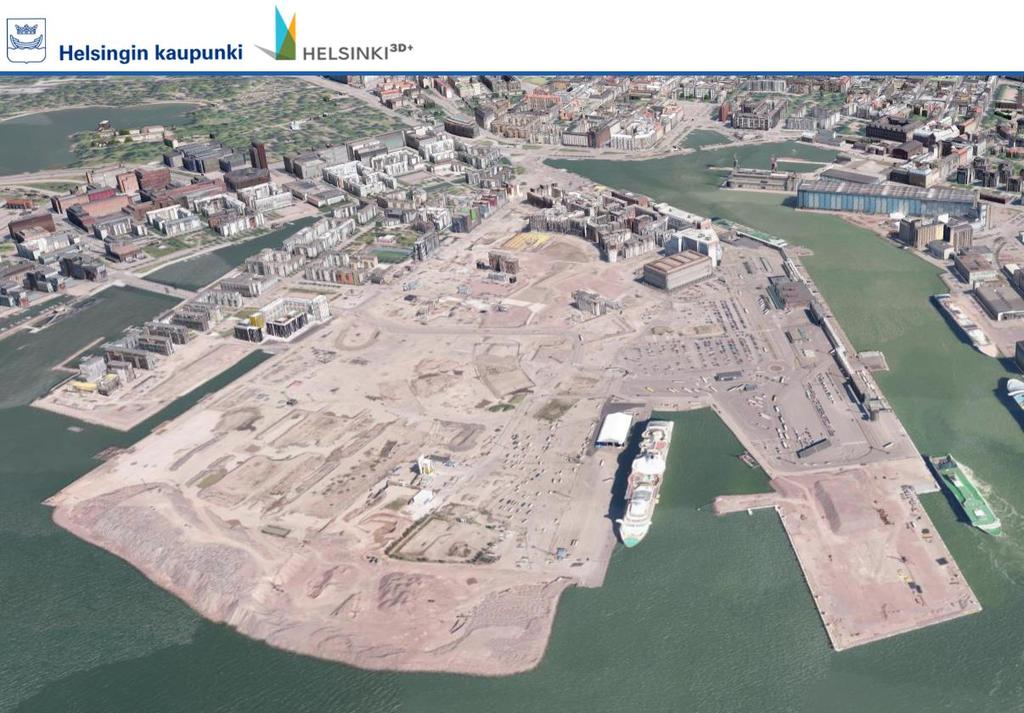

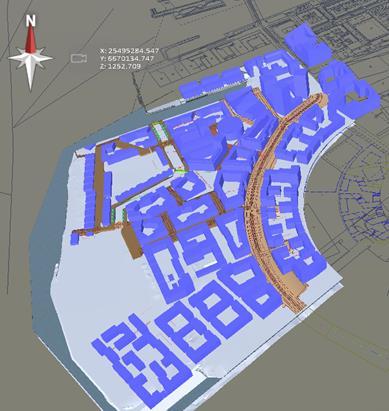

9 TIETOMALLINNUKSESTA INFRAOMAISUUDEN HALLINTAAN Suunnittelu ja rakentaminen Kaupunkimalli Helsinki 3D+ Kaupungin tietojärjestelmät Ylläpito

10 KIITOS! /
