Vanhan Kirkkotien ja siihen liittyvien katujen koneohjattu urakka. When Infrastructure Counts
|
|
- Elli Hilkka Jurkka
- 8 vuotta sitten
- Katselukertoja:
Transkriptio

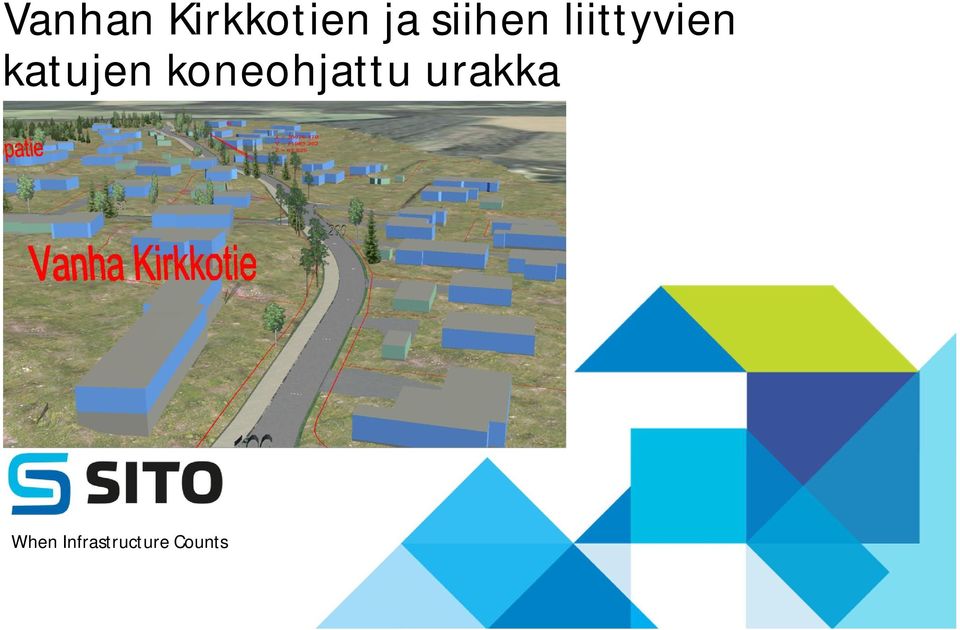

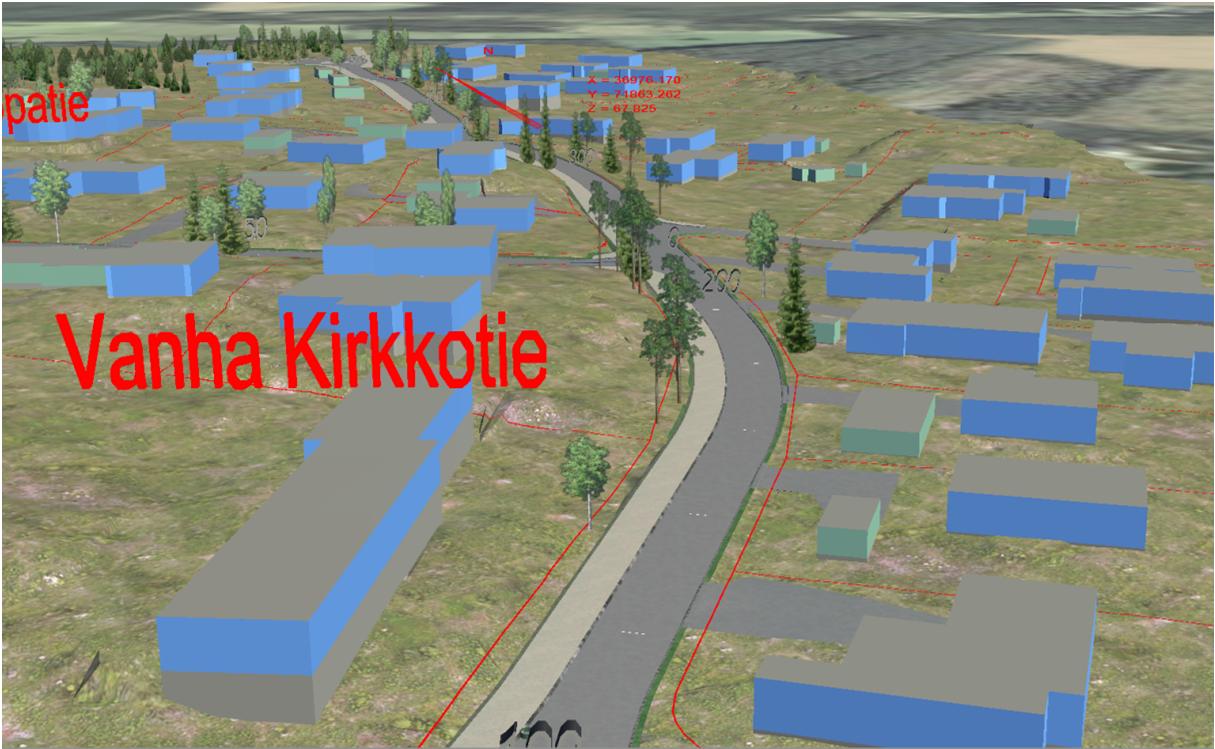

1 Vanhan Kirkkotien ja siihen liittyvien katujen koneohjattu urakka When Infrastructure Counts
2 Espoon teknisen keskuksen tietomalli/koneohjauspilotit 2 Suunnittelukohteet ovat Infra FINBIM-hankkeen pilottikohteita, joista tehdään julkiset pilotointiraportit

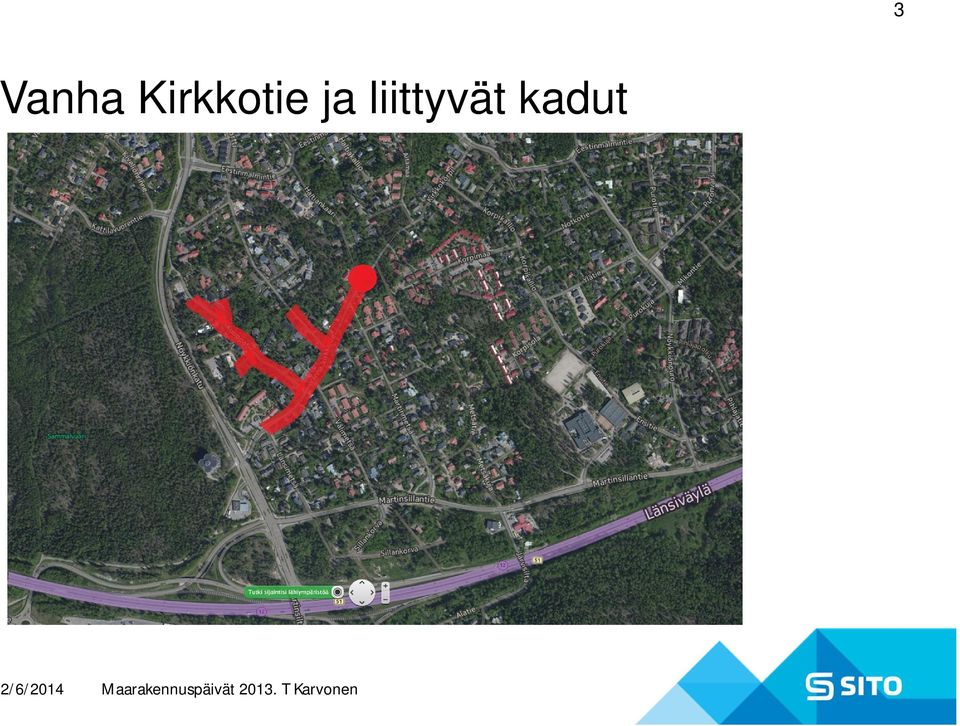

3 3 Vanha Kirkkotie ja liittyvät kadut

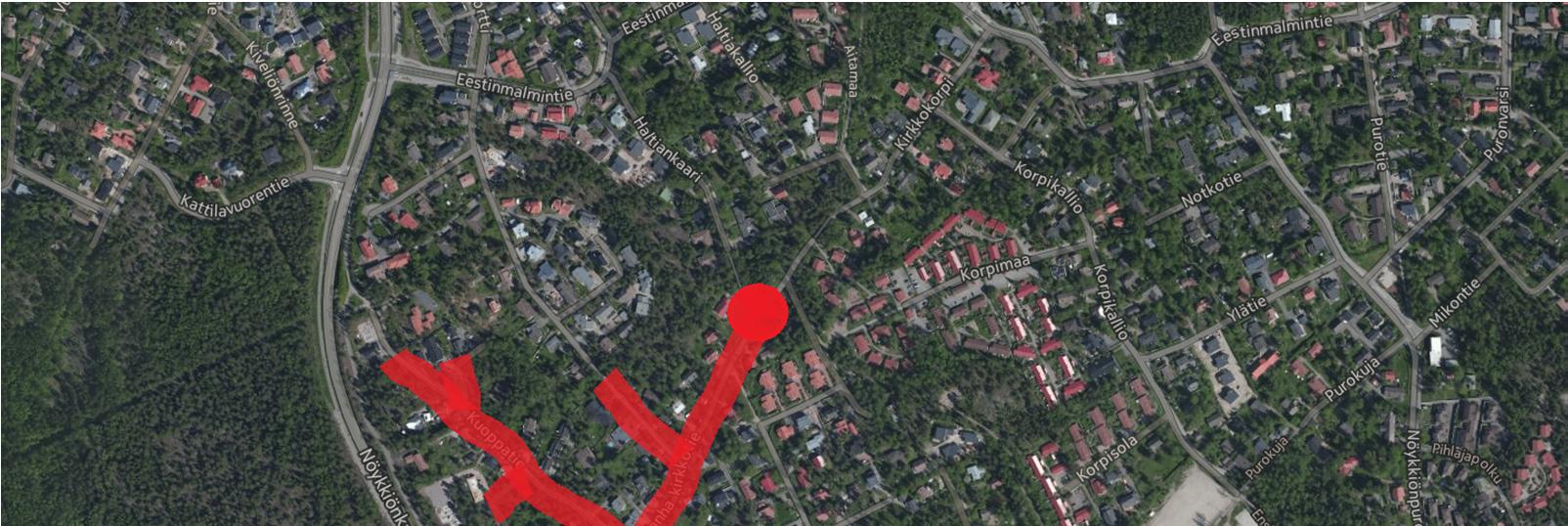

4 4 Vanha Kirkkotie ja liittyvät kadut Sijainti Nöykkiön pientaloalueella - Tiiviisti rakennettu pientaloalue - Kapeat katutilat, rakennetut tontit - Pohjamaa kantavaa mutta routivaa moreenia - Olemassa oleva vesijohto ja jätevesiviemäröinti sekä tele- ja sähkökaapelointi (maa/ilma) - Kalliopinta poikittaisesti kalteva, syvyydellä 0-2 metriä - Suunniteltuja katuja 5 kappaletta, pituus yhteensä n. 1 km, yksi katuaukio sekä hulevesiviemäröinti Tuotetut mallit - Lähtötietomalli - Suunnitelmamalli - Käytetty suunnitteluohjelmisto - Citycad5

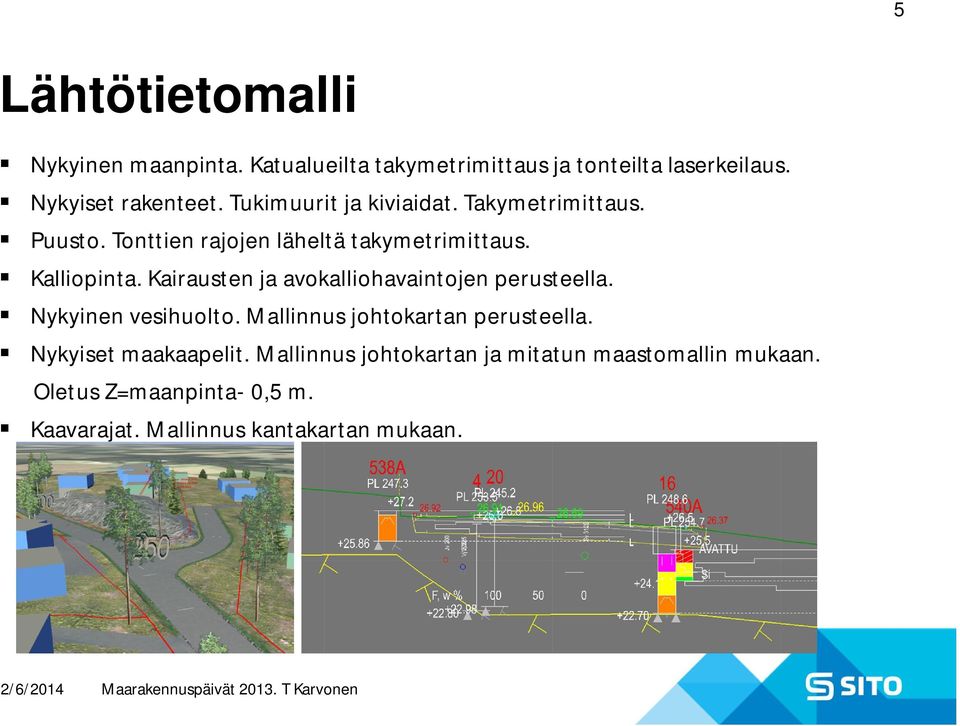

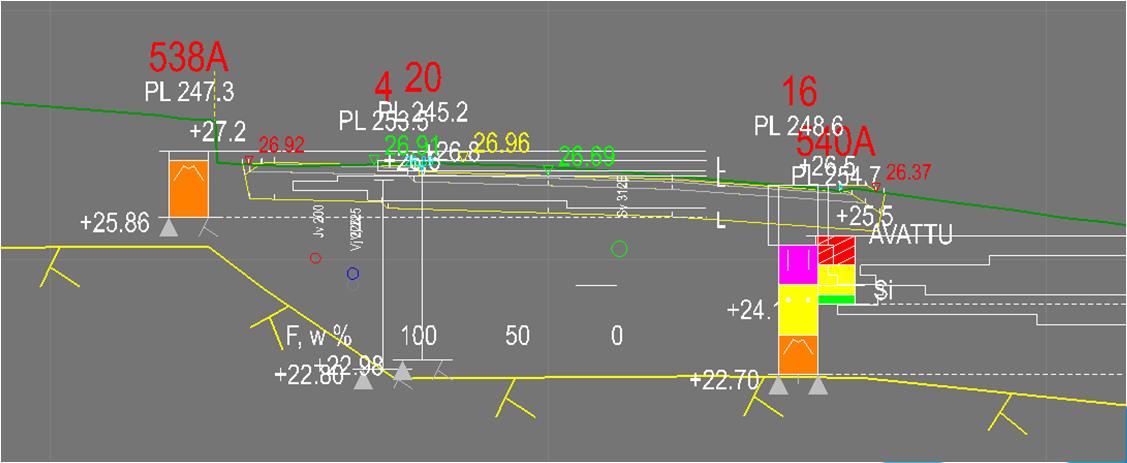

5 5 Lähtötietomalli Nykyinen maanpinta. Katualueilta takymetrimittaus ja tonteilta laserkeilaus. Nykyiset rakenteet. Tukimuurit ja kiviaidat. Takymetrimittaus. Puusto. Tonttien rajojen läheltä takymetrimittaus. Kalliopinta. Kairausten ja avokalliohavaintojen perusteella. Nykyinen vesihuolto. Mallinnus johtokartan perusteella. Nykyiset maakaapelit. Mallinnus johtokartan ja mitatun maastomallin mukaan. Oletus Z=maanpinta- 0,5 m. Kaavarajat. Mallinnus kantakartan mukaan.

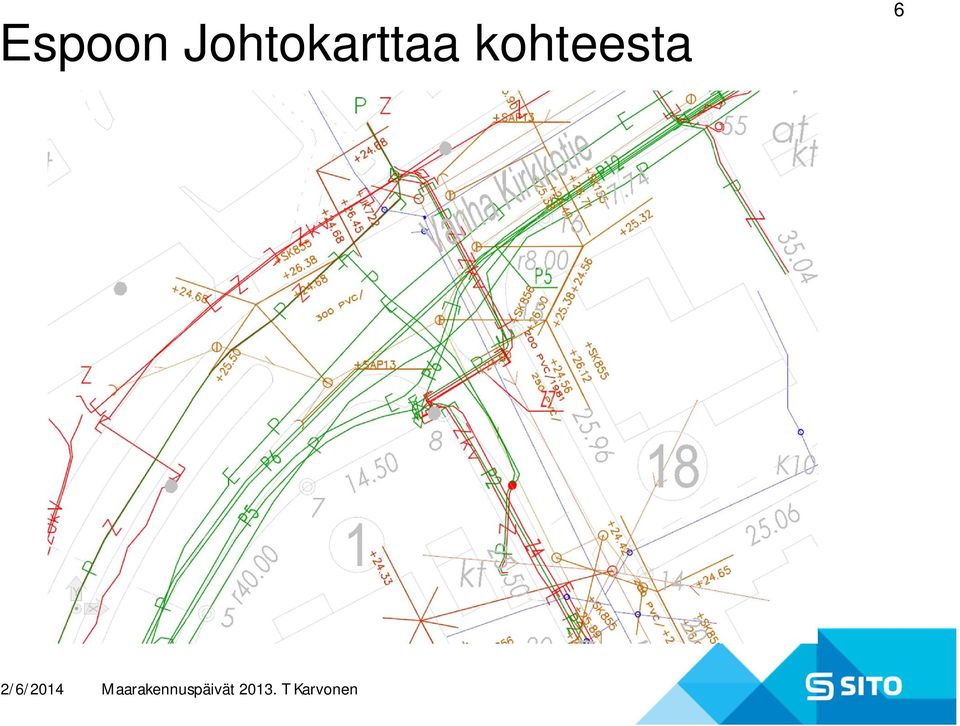

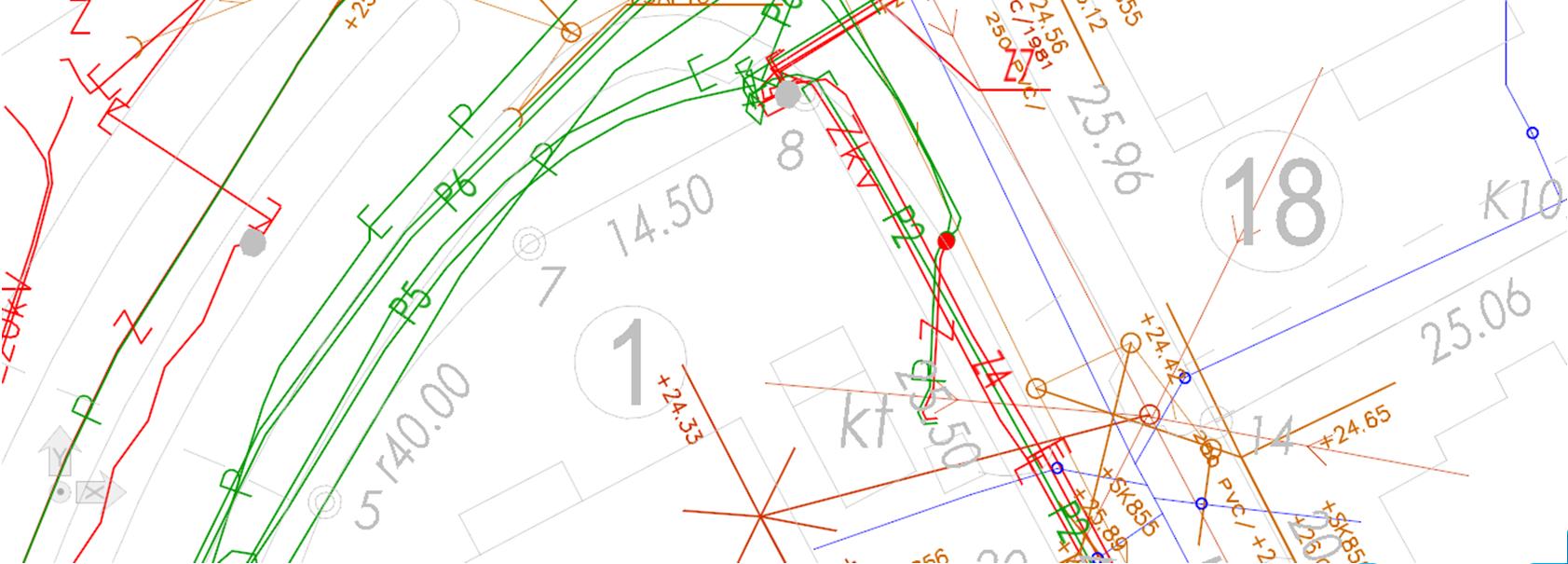

6 Espoon Johtokarttaa kohteesta 6

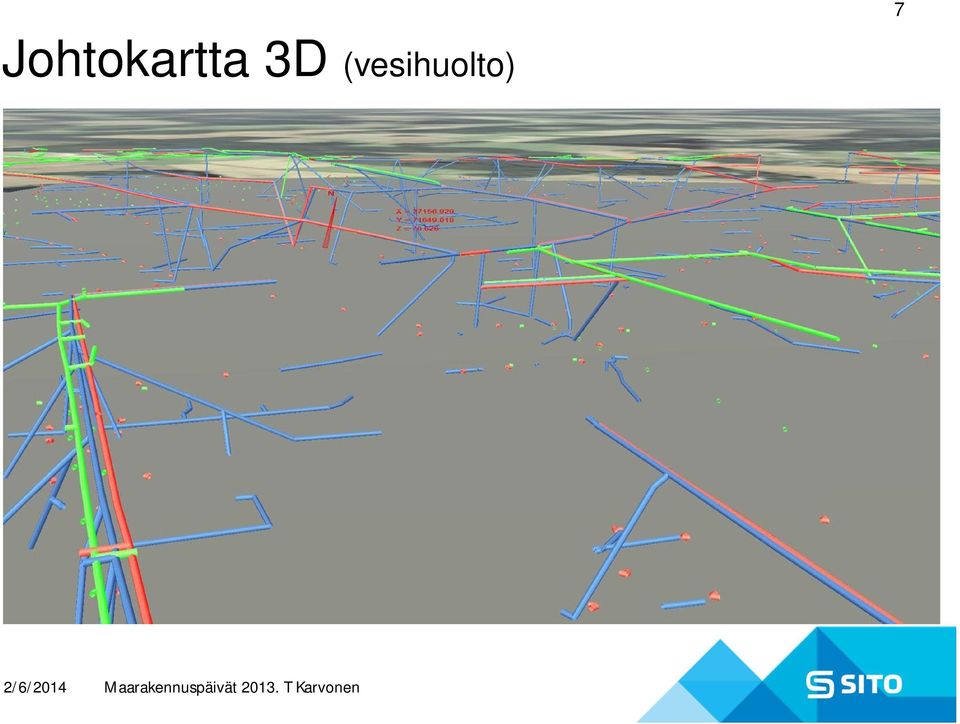

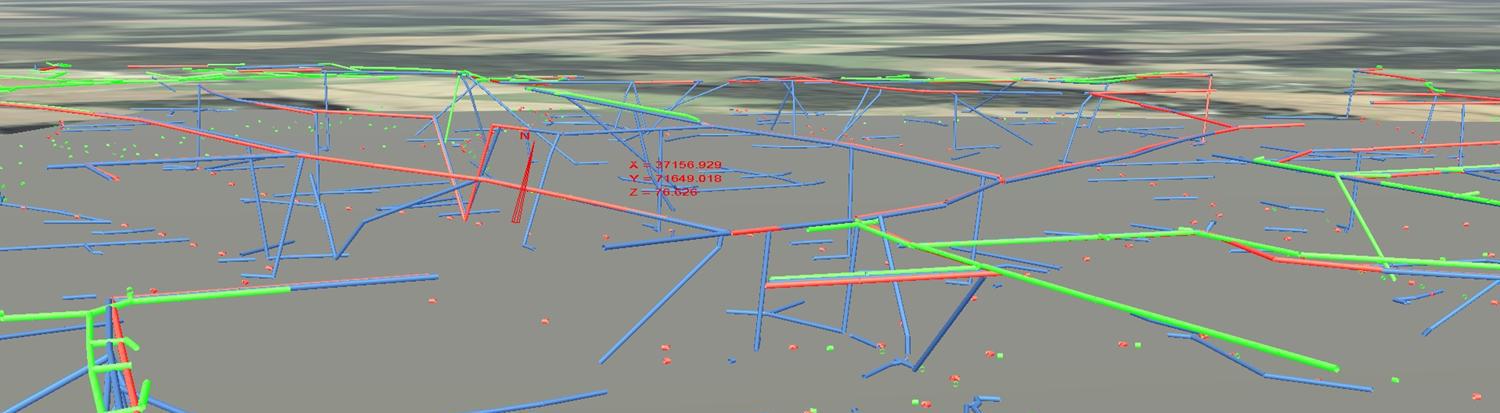

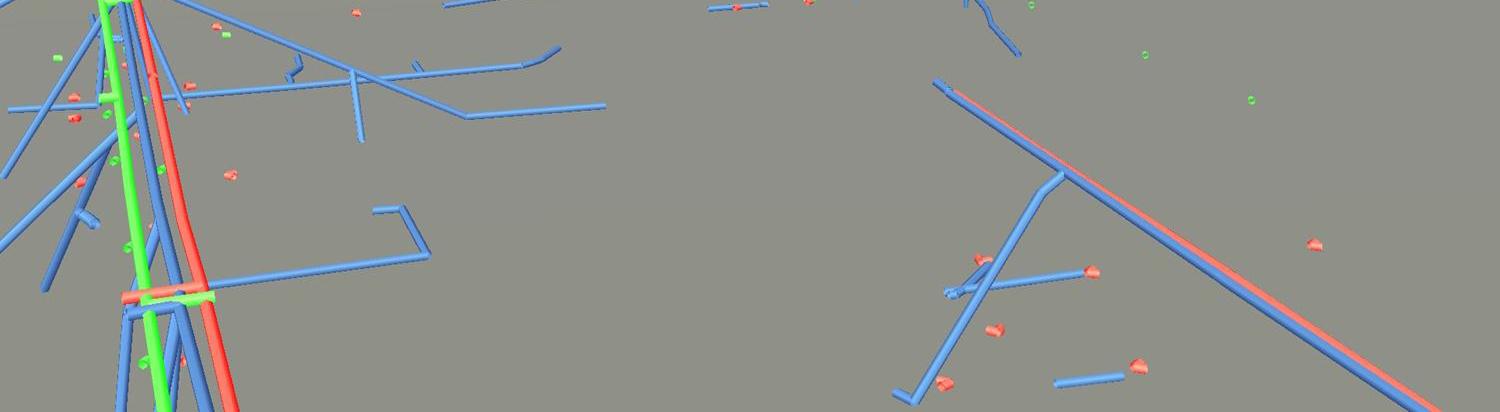

7 7 Johtokartta 3D (vesihuolto)

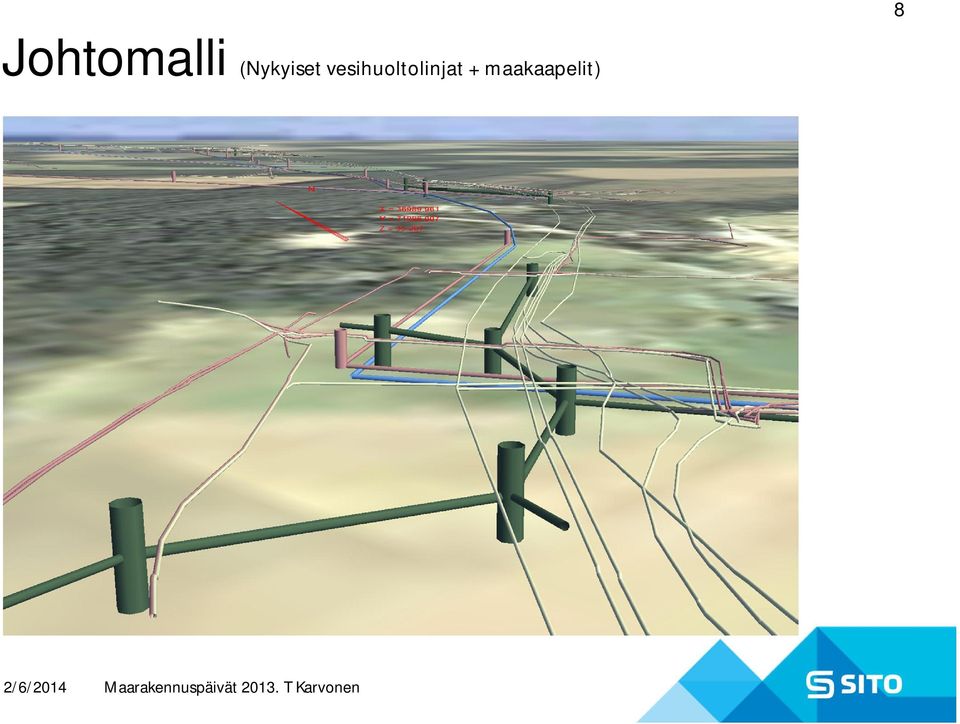

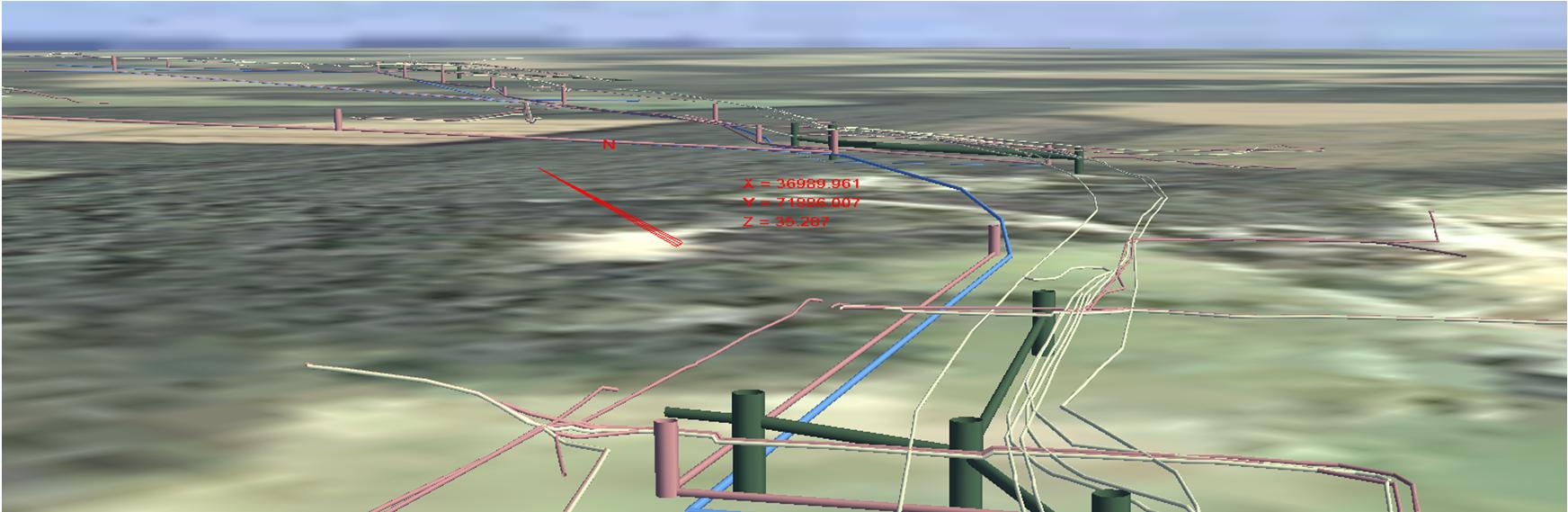

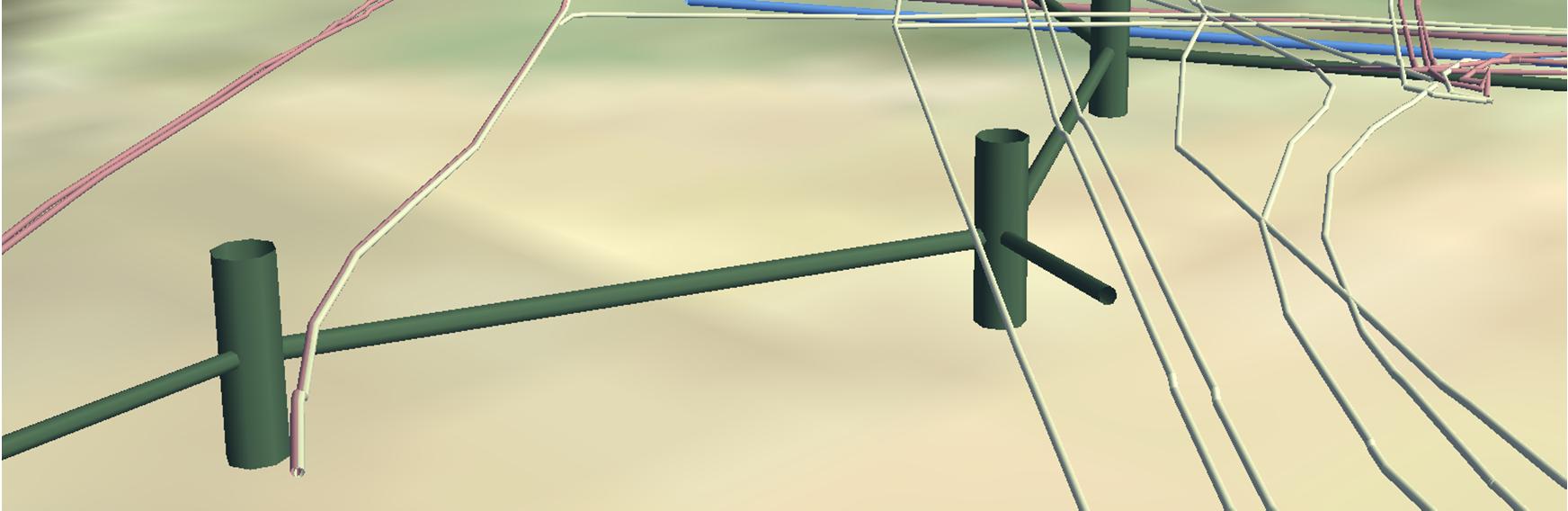

8 8 Johtomalli (Nykyiset vesihuoltolinjat + maakaapelit)

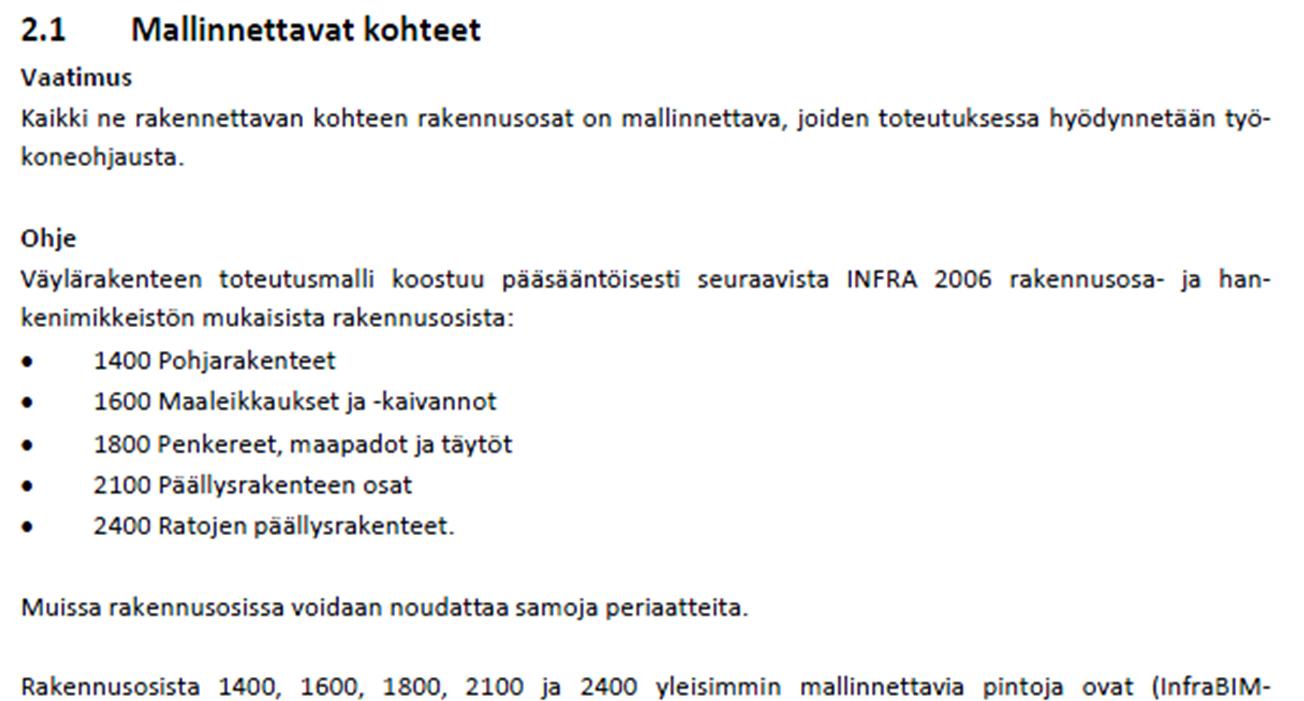

9 Suunnitelmamalli Sovellettu ohjeistus ja mallinnetut rakenteet 9

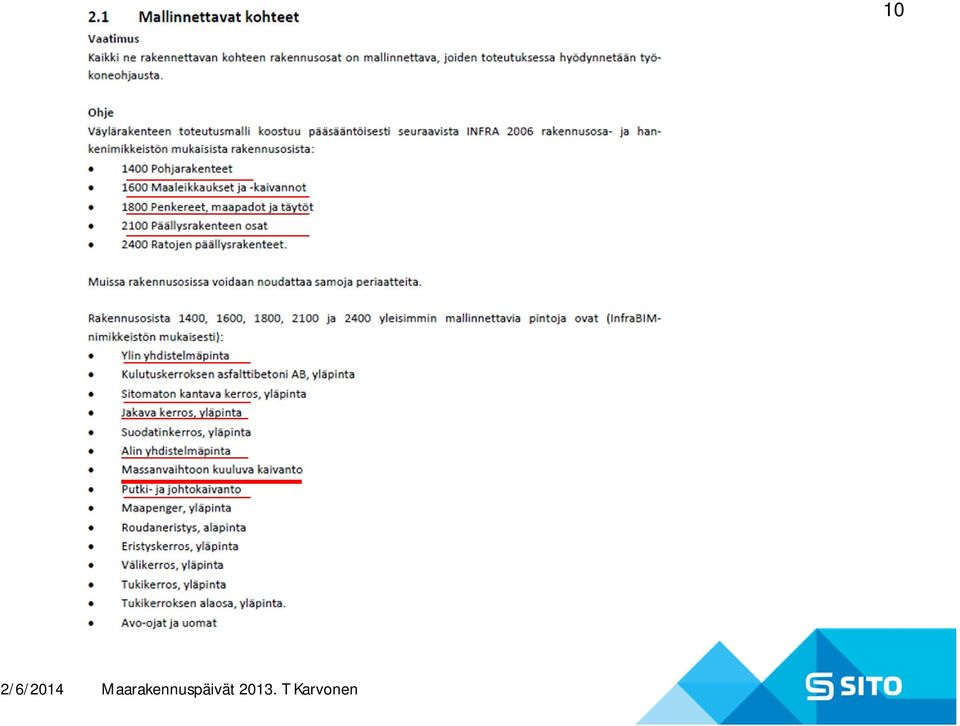

10 10

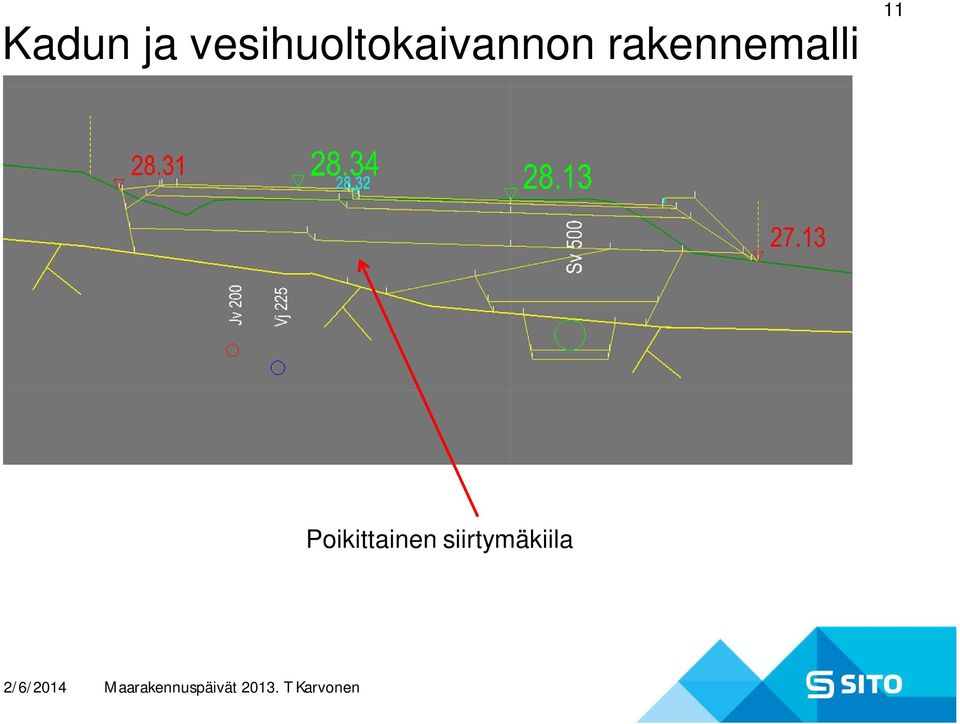

11 Kadun ja vesihuoltokaivannon rakennemalli 11 Poikittainen siirtymäkiila

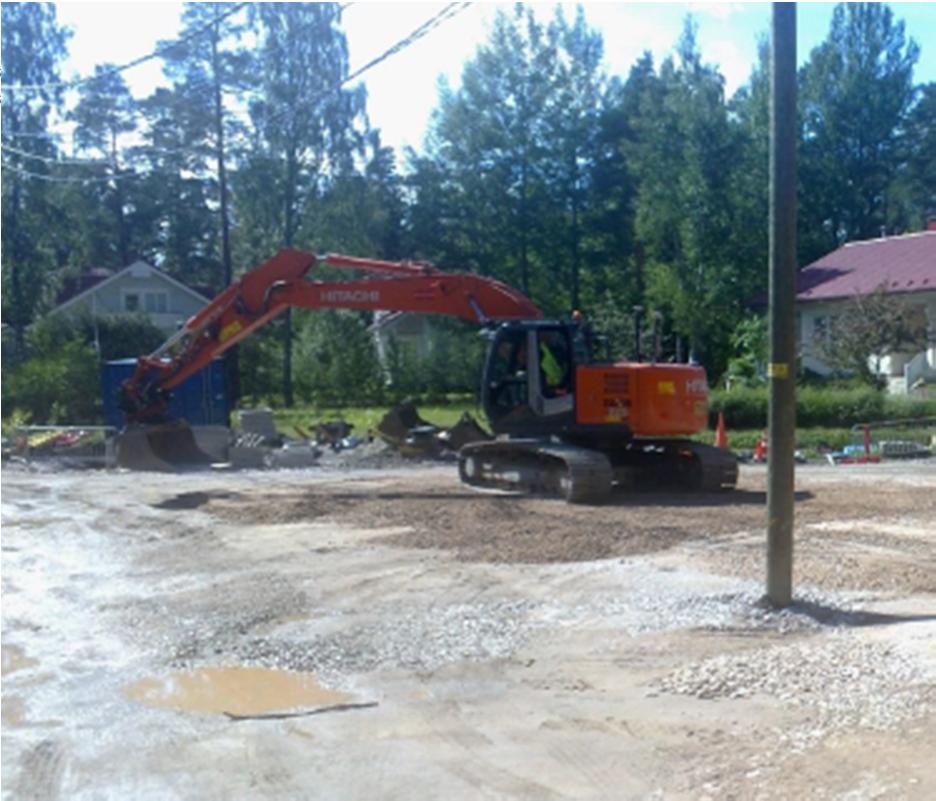

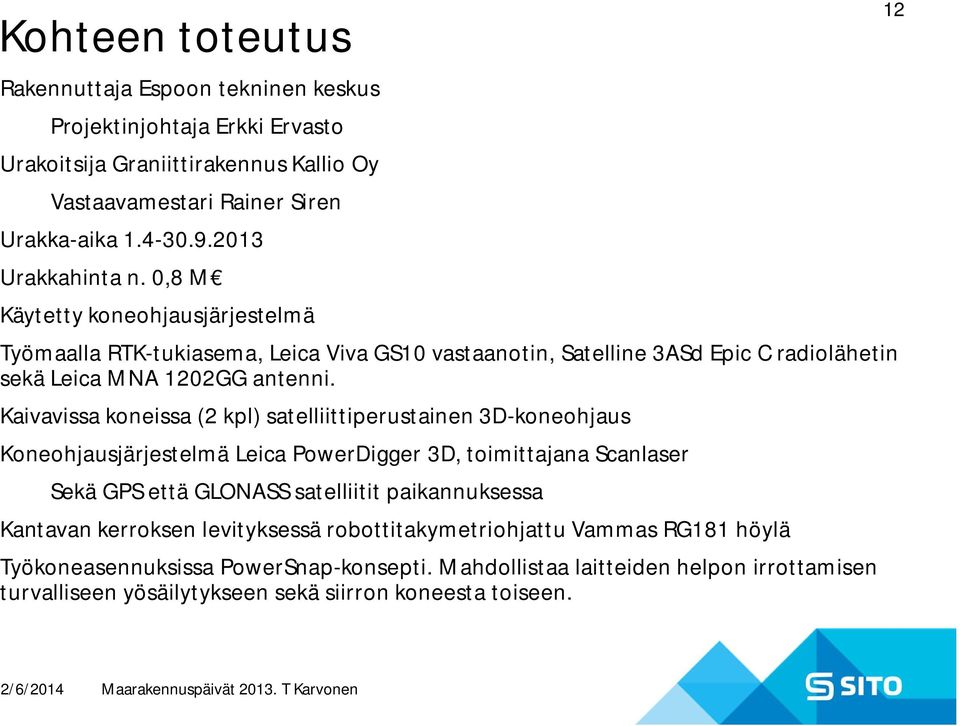

12 Kohteen toteutus Rakennuttaja Espoon tekninen keskus Projektinjohtaja Erkki Ervasto Urakoitsija Graniittirakennus Kallio Oy Vastaavamestari Rainer Siren Urakka-aika Urakkahinta n. 0,8 M Käytetty koneohjausjärjestelmä Työmaalla RTK-tukiasema, Leica Viva GS10 vastaanotin, Satelline 3ASd Epic C radiolähetin sekä Leica MNA 1202GG antenni. Kaivavissa koneissa (2 kpl) satelliittiperustainen 3D-koneohjaus Koneohjausjärjestelmä Leica PowerDigger 3D, toimittajana Scanlaser Sekä GPS että GLONASS satelliitit paikannuksessa Kantavan kerroksen levityksessä robottitakymetriohjattu Vammas RG181 höylä Työkoneasennuksissa PowerSnap-konsepti. Mahdollistaa laitteiden helpon irrottamisen turvalliseen yösäilytykseen sekä siirron koneesta toiseen. 12

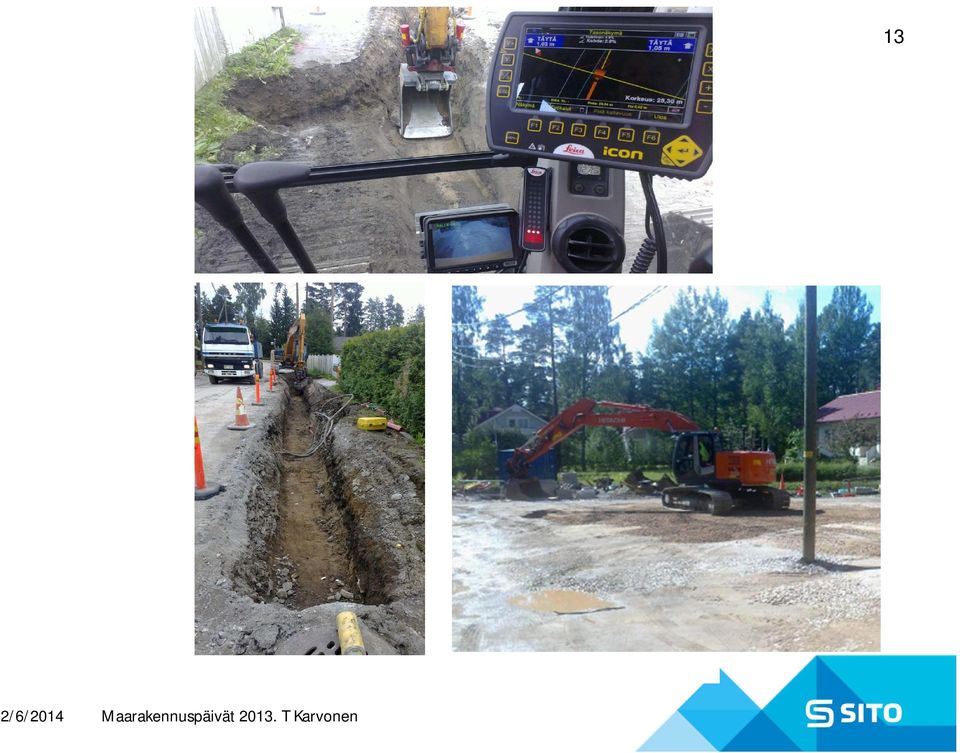

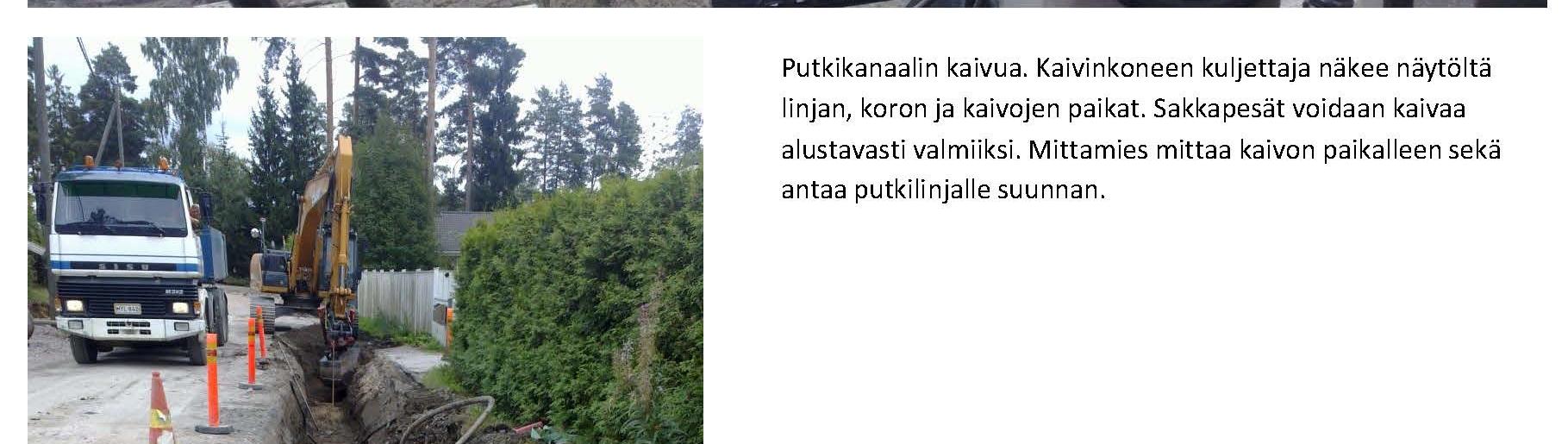

13 13

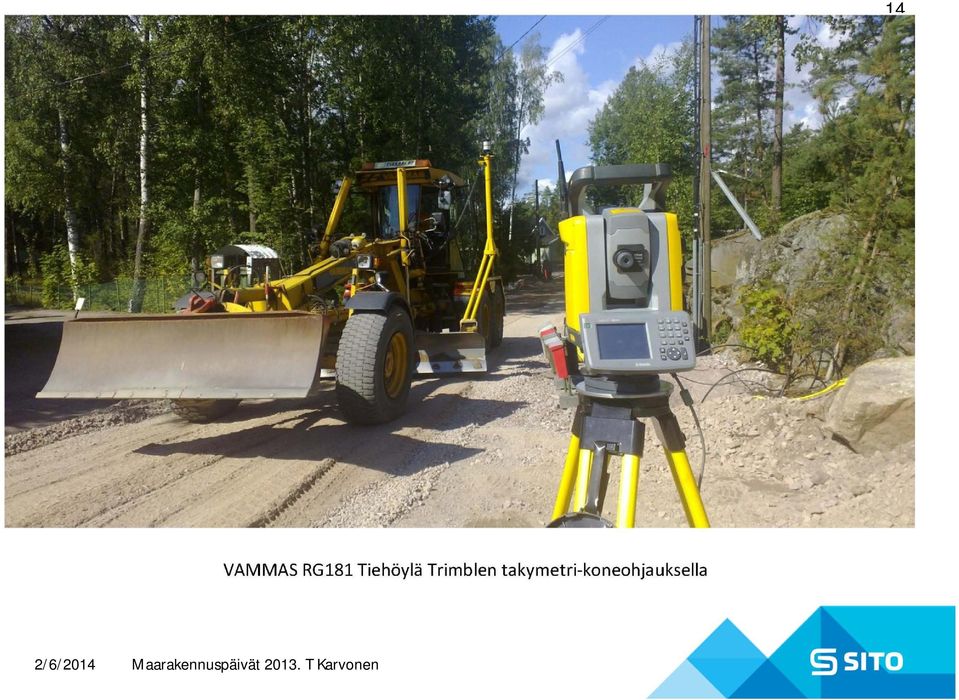

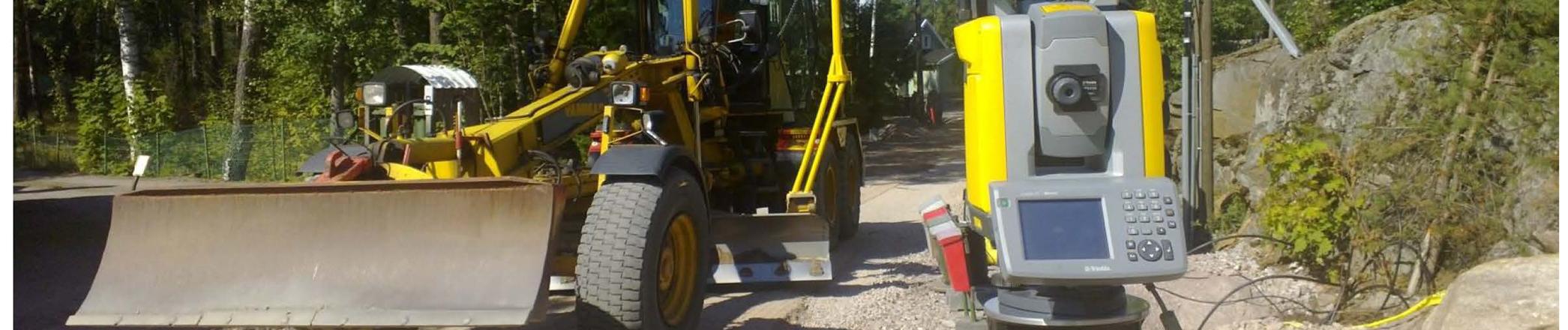

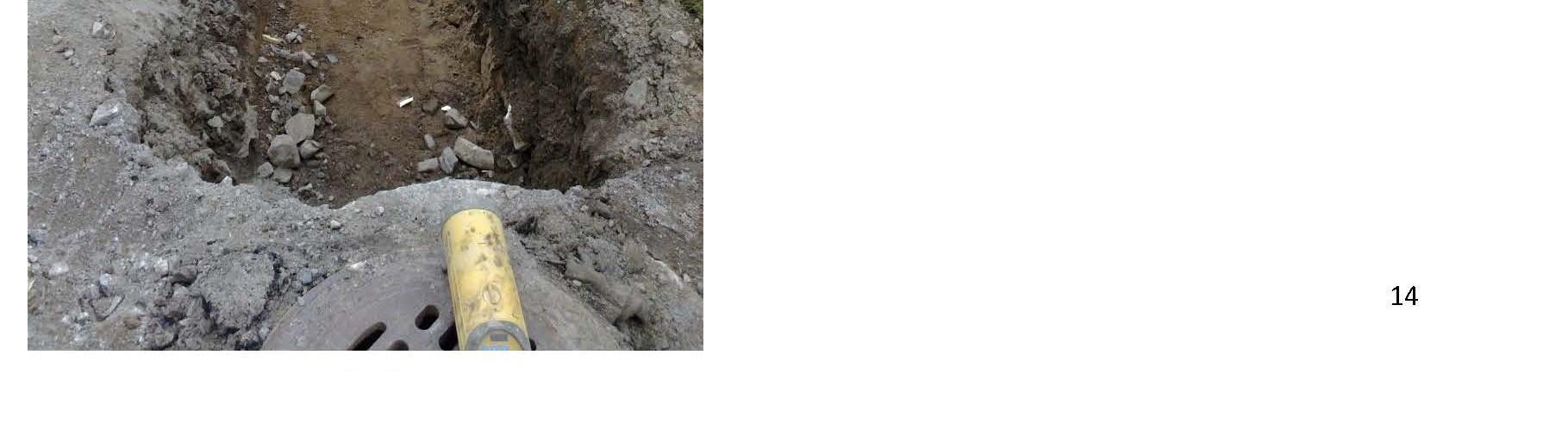

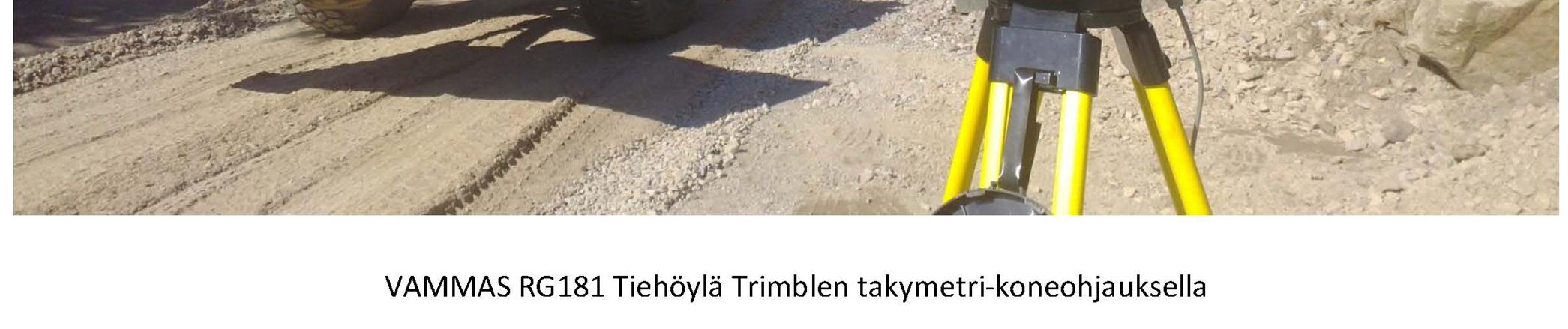

14 14

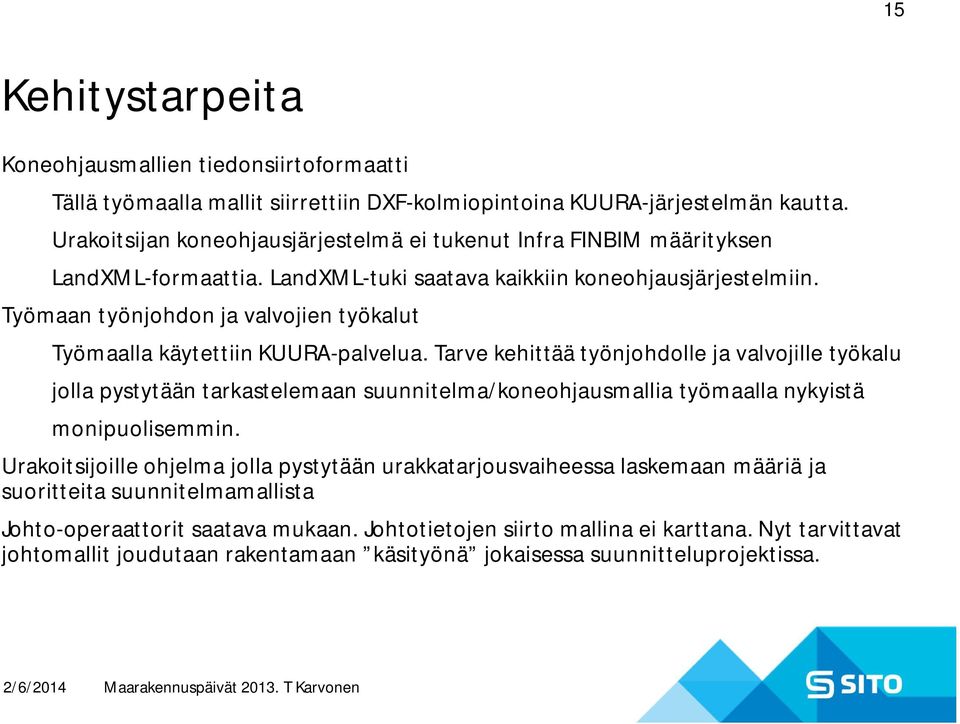

15 15 Kehitystarpeita Koneohjausmallien tiedonsiirtoformaatti Tällä työmaalla mallit siirrettiin DXF-kolmiopintoina KUURA-järjestelmän kautta. Urakoitsijan koneohjausjärjestelmä ei tukenut Infra FINBIM määrityksen LandXML-formaattia. LandXML-tuki saatava kaikkiin koneohjausjärjestelmiin. Työmaan työnjohdon ja valvojien työkalut Työmaalla käytettiin KUURA-palvelua. Tarve kehittää työnjohdolle ja valvojille työkalu jolla pystytään tarkastelemaan suunnitelma/koneohjausmallia työmaalla nykyistä monipuolisemmin. Urakoitsijoille ohjelma jolla pystytään urakkatarjousvaiheessa laskemaan määriä ja suoritteita suunnitelmamallista Johto-operaattorit saatava mukaan. Johtotietojen siirto mallina ei karttana. Nyt tarvittavat johtomallit joudutaan rakentamaan käsityönä jokaisessa suunnitteluprojektissa.
