1 Digitalisaatio työmaan arjessa nyt ja tulevaisuudessa Tietomallinnus avuksi oton suunnitteluun Kiviaines- ja murskauspäivä Juha Liukas Johtava asiantuntija, InfraBIM

2

3 Dokumenttien hallinnasta tiedon hallintaan Geometrialista Siltapiirustus Ympäristötietopalvelu Verkostomalli Poikkileikkaus Suunnitelmakartta Inframalli Siltamallii

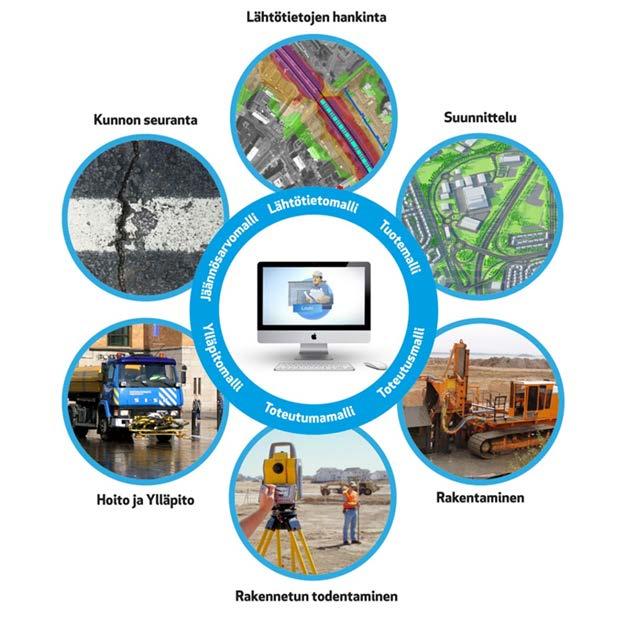

4 InfraFINBIM-kehityshanke tietomallinnus > tiedonhallinta 30 %

5 Inframallintamisen ohjekokonaisuus Nimikkeistö Yhteinen kieli InfraBIM-nimikkeistö InfraBIM-sanasto Mallinnusvaatimukset Mallinnusvaatimukset Mitä ja miten mallinnetaan Formaatti Avoin standardi Inframodel (LandXML) IFC, taitorakenteet GML, paikkatiedot Infra-pohjatutkimusformaatti Nimikkeistö Formaatti Juha Liukas Inframallinnuksen ohjeet FINLAND

6 Yleiset inframallivaatimukset YIV Osat 1-7 hyväksytty käyttöön Osat 8-12 hyväksytty 2/ Yleiset vaatimukset 2. Lähtötiedot 3. Suunnittelu 4. Rakentaminen 5. Kunnossapito

7 InfraBIM-nimikkeistö - väylärakenteet Esim.: Jakava kerros, yläpinta Yleiset tietomallivaatimukset ja -ohjeistukset

8 Inframodel3 + Inframodel Juha Liukas Yleiset tietomallivaatimukset ja -ohjeistukset

9 Lähtötietomalli Tapa dokumentoida, jaotella, jalostaa ja hallita suunnittelun lähtöaineistoa Metatiedot tärkeitä Kaikki lähtötieto (3d/2d/ 0d ), sijainti tärkeä Raaka-aine Tilattu aineisto sellaisenaan Lähtötieto Harmonisoitu jalostettu aineisto Nykytilamalli Kohteen nykyistä tilaa sellaisena kuin se todellisuudessa on

10 Rakenne ja lähtöaineistoluettelo

11 Esimerkki - maaperämalli

12 Lähtötietomalli, havainnollistaminen Malli tulee tehdä aina käyttötarkoituksen mukaisella tarkkuudella

13 Esimerkki - maaperämalli Pohjatutkimukset o Rekistereistä: GTK, kaupungit o Vanhat uudet tutkimukset o Laboratoriotutkimukset o Maatutkaluotaus Kalliopinnan/maaperän tulkinta o Tulkintapisteet (tarkkuus) - pintamalli Pohjarakenteiden mallinnus eri suunnitteluvaiheissa o Rakenne - maaperä o Oleva suunnitelma Jalostuu aina hankkeen vaiheen aikana

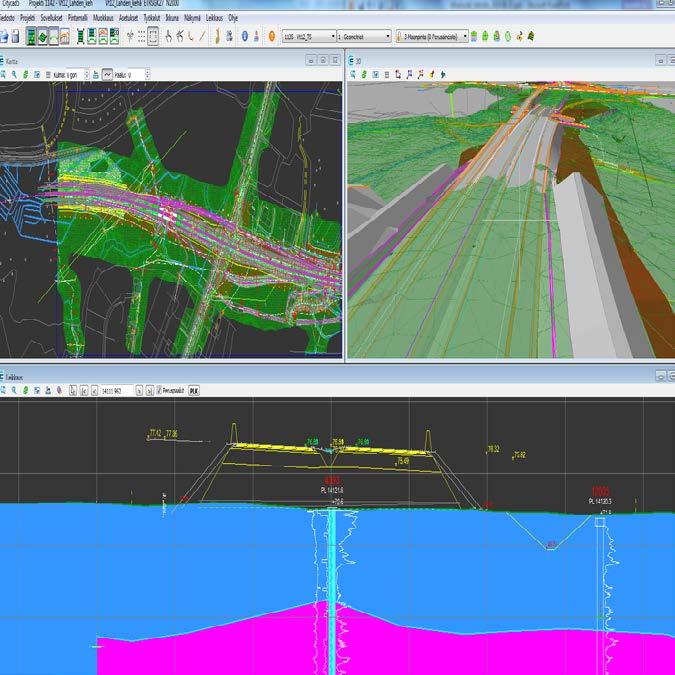

14 Maaperämallin hyödyntäminen

15 Vakioitu tietosisältö ja dokumentaatio Esim. Vt12 Lahden eteläinen kehätie

16 Yhtenäisen ohjeistuksen hyödyntäminen Lähtötieto Suunnittelu Koneohjaus Yhdistelmämalli Suunnittelu Mittaus Työmaapalvelu

17 Infraworks pienessä kohteessa Ympäristön nykytilana voidaan käyttää pistepilveä sellaisenaan ei työtä mallinnukseen Mallinnetaan vain suunnitelma.

18 Mitä hyötyä? Mitä opiksi? Vähentää virheitä ja tiedon hukkaa Auttaa yhteistyössä ja päätöksenteossa Helpottaa määrälaskentaa ja massojen hallintaa Parantaa tiedon jälleenkäyttöarvoa Sujuvoittaa prosesseja Totuttu toimintamalli sovellettavaksi Vakioitu, suunniteltu ja dokumentoitu tiedonhallinta Nimikkeistö kuntoon Lähtötietomalli käyttöön (digitaalinen lähtötieto) 3D mallit + ominaisuustiedot (->piirustukset) Uudet mittausmenetelmät, koneautomaatio Digitaalinen luovutusaineisto

19 buildingsmart Finland organisaatio 2017 Building SMART International Building SMART Nordic Rakennustietosäätiön RTS päätoimikunta Building SMART Finland Jäsenkokous Johtokunta - pj, sihteeri, toimialaryhmien pj:t - Jäsenkokouksen nimeämät mahd. muut toimihenkilöt Johtoryhmä Johtoryhmä Johtoryhmä Tiedotus Talo Infra Kaupunki Koulutus Vakiointi Ohjausryhmä Ohjausryhmä Ohjausryhmä Ohjausryhmä Ohjausryhmä Hankkeet Hankkeet Hankkeet Hankkeet Hankkeet FINLAND

20 Lisätietoja FINLAND

21 Kiitos! juha.liukas(at)sitowise.com
