1 Kaukokartoitusmenetelmien hyödyntämis- mahdollisuuksista maaainesten oton valvonnassa ja seurannassa Riitta Teiniranta, Pekka Härmä, Markus Törmä, Jari Rintala ja Mikko Sane Suomen Ympäristökeskus Maa-aineispäivät

2 Sisältö Uutta dataa kaukokartoituksella Satelliittikuvat Laserkeilaus Ilmakuvaus Maa-ainestenoton seuranta Kehittämistä tarvitaan

3 Maa-ainesten ottaminen opas 2019 Kaukokartoitusmenetelmistä on merkittävää hyöty maa-ainestenottoalueilla, koska niillä tapahtuu paljon helposti havaittavia muutoksia. Muutostulkinta perustuu eri ajanjaksojen aineistojen ja niistä tuotettujen korkeusmallien vertailuun.

4 Sentinel 2 satelliittikuvat Sentinel 2,

5 Sinilevää Suomenlahdella Vedenlaadun seuranta satelliittikuvilta

6 Esimerkki: NDVI-aikasarja NDVI-aikasarja Seinäjoen läheltä Kuukausittain NDVI-maksimi 6

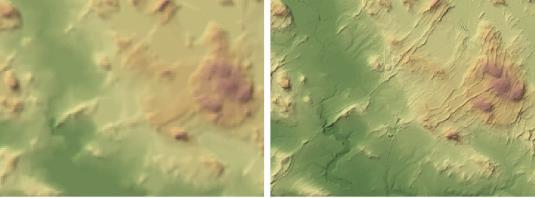

7 Laserkeilaus Korkeusmalli 10m ja 2m kuva Juha Oksanen MML

8 Pori testikeilaukset kesä 2018 profiilit metsässä Kevätkeilaus 0.5 p/m2 -vastaa nykyistä keilausohjelmaa keilaus 8 p/m alkaen

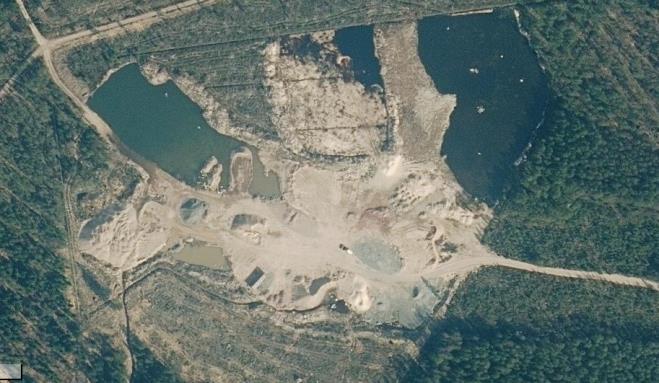

9 Ilmakuvaus Ortokuvat Väärävärikuvat kartta.paikkatietoikkuna.fi Maanmittauslaitos

10 10

11 Maanpeite/maankäyttödata Tehty yhdistämällä Laserkeilausaineistoa, VHR satelliittikuvia, Ilmakuvia ja muita paikkatietoaineistoja Pekka Härmä /SYKE 11

12 NDVI heinäkuu 2017 NDVI heinäkuu 2018 NDVI heinäkuu 2019 Corine LC 2018 NDVI erotus NDVI erotus Soranottoalue

SYKE testasi uuden laserkeilausaineiston käyttöä

maa-aineistenottoalueilla Porin seudulla Aineistot MML

DEM Pintojen erotus 2008-2018 Muutosten vertaaminen

13 SYKE testasi uuden laserkeilausaineiston käyttöä Maanpinnan korkeuden muutokset maa-aineistenottoalueilla Porin seudulla Aineistot MML KM MML Porin testikeilaus SPL >>> 2 m DEM Pintojen erotus Muutosten vertaaminen KM2 Maa-ainesottorekisterin tiedot 13 Maanpinnan korkeuden muutos ( ) metreinä

14 Maanpinnan korkeuksien vertailua korkeusmallien avulla maa-aineksen ottopaikoilta Väärävärikuva 2018: MML Maanpinnan korkeuden muutos metreinä 2008 ja 2018 välillä >maa-aineksen tilavuuden muutos kuutiometreinä

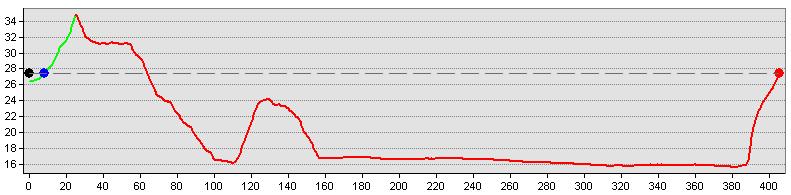

15 KM2 (2008) SPL ,5m hila (MML) Korkeusmalli (m) Alin kohta sorakuopassa (=alin ottotaso) - Alin taso määrätty maa-ainesottoluvassa (pohjaveden suojelu) Yksiköt ovat metrejä

16 Maa-ainestenoton seuranta ja kaukokartoitusmenetelmät Laserkeilaus soveltuu hyvin ottamisen seurantaan ja valvontaan Saadaan luotettavampaa tietoa ottomääristä ja ottotasoista Laserkeilauksien myötä maastotyön tarve vähenee ja tiedon tarkkuus paranee Tietoa myös toiminnanharjoittajalle (varastokasojen inventointi, ) Seuranta tarvitsee säännöllistä ja riittävän usein mitattua tietoa Avoimet, arvokkaat kaukokartoitusaineistot käyttöön Valtakunnallinen laserkeilaus on tavoitteena tehdä kuuden vuoden välein Ilmakuvaus kolmen vuoden välein Satelliittikuvia saadaan päivittäin Seuranta kannattaa toteuttaa useiden eri aineistojen yhdistelmänä Maanpinnankorkeuden muutosten seuranta kaukokartoitusmenetelmin Sovellusalueina maa-aineistenoton seurannan lisäksi mm. maanläjitykset, kaivokset, tulvat Tarvitaan hanke uuden seurannan kehittämiseksi 16

17 Maa-ainestenoton seuranta ja kaukokartoitusmenetelmät Laserkeilausaineistot soveltuvat hyvin ottamisen seurantaan ja valvontaan Saadaan luotettavampaa tietoa ottomääristä ja ottotasoista Maastotyön tarve vähenee ja tiedon tarkkuus paranee Tietoa myös toiminnanharjoittajalle (varastokasojen inventointi, ) Seuranta tarvitsee säännöllistä ja riittävän usein mitattua tietoa Avoimet, arvokkaat kaukokartoitusaineistot käyttöön Valtakunnallinen laserkeilaus on tavoitteena tehdä kuuden vuoden välein Ilmakuvaus kolmen vuoden välein Satelliittikuvia saadaan päivittäin Seuranta kannattaa toteuttaa useiden eri aineistojen yhdistelmänä Maanpinnankorkeuden muutosten seuranta kaukokartoitusmenetelmin Sovellusalueina maa-aineistenoton seurannan lisäksi mm. maanläjitykset, kaivokset, tulvat Tarvitaan hanke uuden seurannan kehittämiseksi 17

18 Kiitos! 18
