VDC Expoder ja Live koekäyttö tilaajanäkökulma sekä työmaakäyttö

Transkriptio

1 VDC Expoder ja Live koekäyttö tilaajanäkökulma sekä työmaakäyttö

2 Liikenneviraston hankkeet toimiala

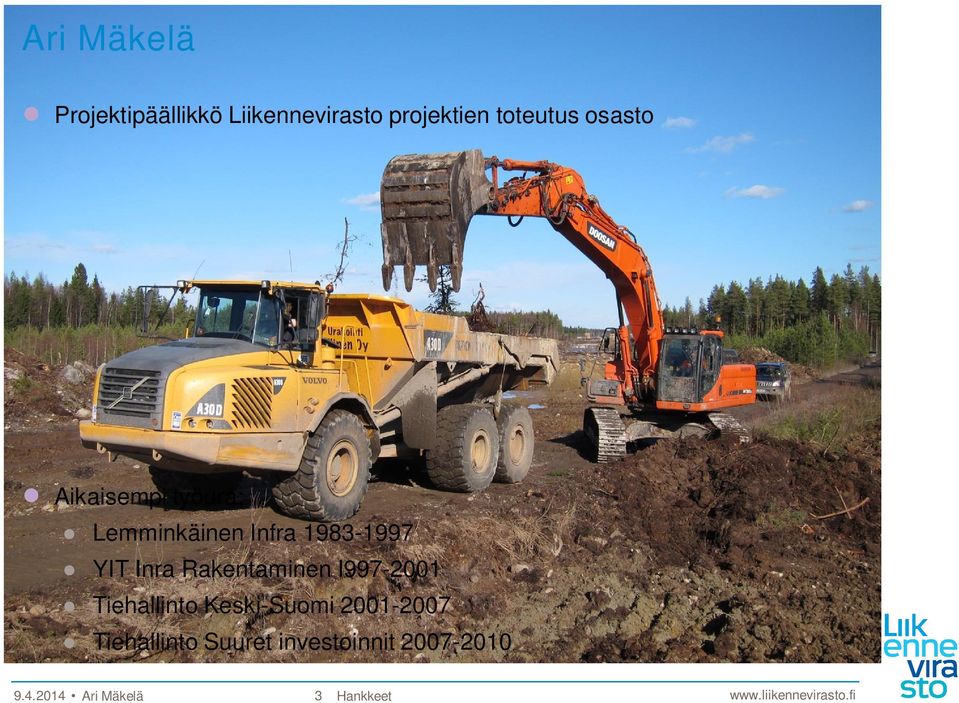

3 Ari Mäkelä Projektipäällikkö Liikennevirasto projektien toteutus osasto Aikaisempi työura; Lemminkäinen Infra YIT Inra Rakentaminen I Tiehallinto Keski-Suomi Tiehallinto Suuret investoinnit Ari Mäkelä 3 Hankkeet

4 KÄYNNISSÄ OLEVAT tai VALMISTUVAT Hankkeet

5 TULEVAT VÄYLÄHANKKEET Vuonna 2014 alkavat 1. Mt 101, Kehä I parantaminen 2. Vt4 Rovaniemen kohta 3. Vt 5 Mikkelin kohta 4. E 18 Hamina-Vaalimaa, sis. Vaalimaan rekkaparkki (PPP-hanke) 5. Raakapuuterminaalit toteutus perusväylänpidossa 6. Pääratojen routa- ja pehmeikköalueiden korjaukset (toteutus perusväylänpidossa) 7. Keski-Pasilan länsiraide Vuonna 2015 alkavat 8. Vt 6 Taavetti-Lappeenranta 9. Vt 3 Tampere-Vaasa (Laihian kohta) 10. Vt 22 Oulu-Kajaani 11. Riihimäen kolmioraide 12. Ylivieska-Iisalmi-Kontiomäki ratayhteyden parantaminen (sähköistys) 13. Helsinki-Riihimäki 14. Rauman meriväylä Helsingin ratapihan toiminnallisuuden parantaminen Hankkeet

6 Mallipohjainen projekti ja sen tiedostot

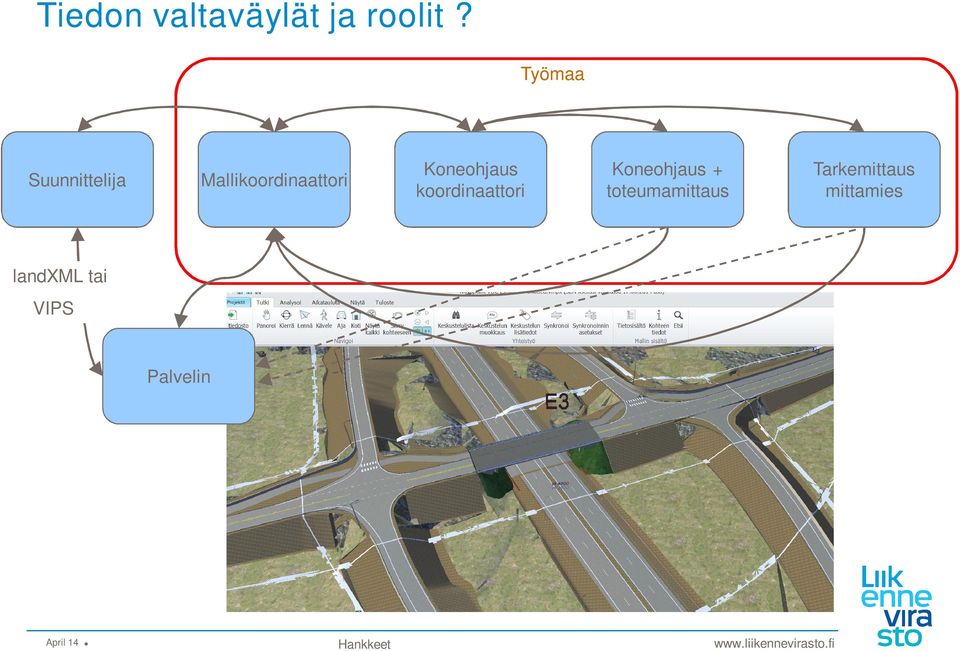

7 Tiedon valtaväylät ja roolit? Työmaa Suunnittelija Mallikoordinaattori Koneohjaus koordinaattori Koneohjaus + toteumamittaus Tarkemittaus mittamies landxml tai VIPS Palvelin April 14 Hankkeet

8 Tietomallit ja Liikenneviraston työmaat 2014 Infra FINBIM: Pilottityömaat ja suunnitelmat Mallinnusvaatimukset 1-14 osittain lausuntokierroksilla. Työmailla suunnittelussa vaihteleva riippuen sopimusmallista ja urakoitsijasta Tilaajan rooli toiminnan lisäämisessä merkittävä Koulutusta tilaajille on vielä vähän tarjolla. Infra FINBIMissä on todettu, että organisaatioiden täytyy itse vastata henkilöstönsä tietomallinnusosaamisen tason nostosta. Tarjouspyynnöt ja kannustimet Lähtötietomallit Koneohjausmallit Toteutumamallit Visualisointi Ari Mäkelä 8 Hankkeet

9 Ohjelmat tilaajan apuna tietomallien maailmassa 3-D WIN, Liikennevirastolla 20 lisenssiä Autodesk tuoteperhe, Liikennevirastolla katseluohjelma Virtual Map 3-6, tulee koordinointimallin mukana ei toimi toimistotyöasemassa Muut, eri suunnittelutyökalujen katseluversiot koneisiin tai WEB Tekla BIM Sight, pilottikäytössä tietyillä henkilöillä, ei toimi toimistotyöasemassa VDC Exploder ja sen WEP- ja tablettisovellukset pilottikäytössä Projektiportaalien aliohjelmat? Mittalaite- ja koneohjaustoimittajien oheisohjelmat Leica, ICON office, Geotrim,Trimple Businescenter ym.. Ei toimi tai ei voi asentaa vakiotyöasemiin Ari Mäkelä 9 Hankkeet

10 VDC Exploder kokemuksia ja odotuksia 1-4 / 2014

11 Ominaisuudet Käytettävyys eri tiedostomuodot Paljon ongelmia (suunnitelmat vielä muissa formaateissa Mallien matemaattinen ja visuaalinen vertailu Visualisointimallissa liikaa tasoja valinta vertailuun vaikeaa Visuaallinen tarkastelu visualisointimallin ja rakennemallin tai maallien muutosten vertailussa on hyvä Mallien kattavuuden tarkastelu Toimii asiallisesti Ari Mäkelä 11 Hankkeet

12 Ominaisuudet jatkuu Aikataulutus Mallin osittelu puuttuu, Inframallit ovat liian isoja (IFC on OK) Kommentointityökalu Yksin on ikävä keskustella ehkä tulevaisuudessa WEB ominaisuus mallin näyttöön (Live palvelu) Hankala liikuttavuus Maksullisuus Tablettiversio mallista työmaan tarkastuksiin ja esittelyyn Osamallit Visualisointimallit Ari Mäkelä 12 Hankkeet

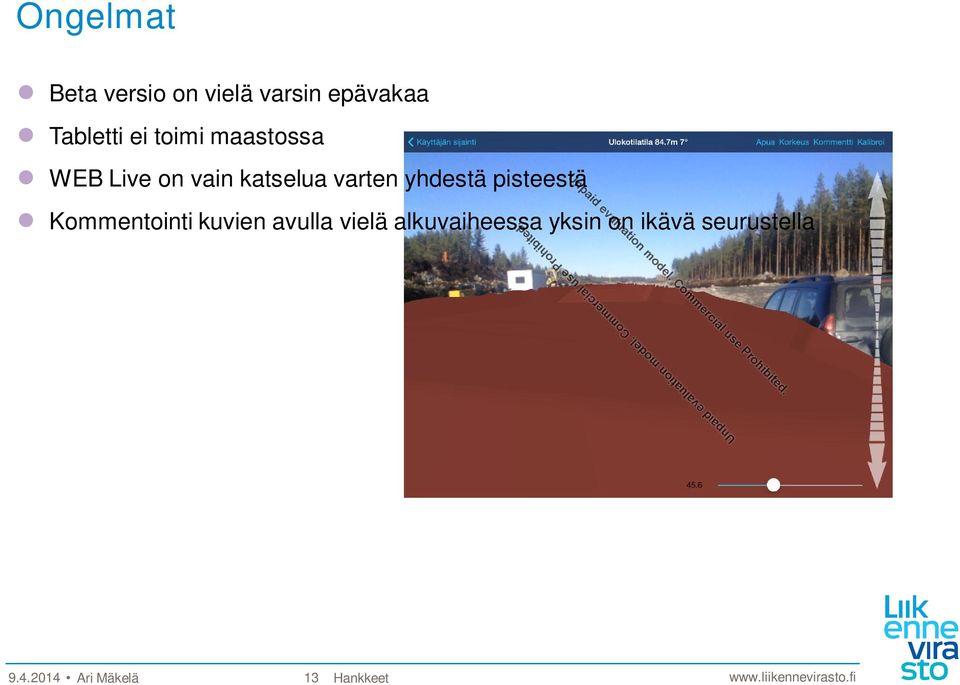

13 Ongelmat Beta versio on vielä varsin epävakaa Tabletti ei toimi maastossa WEB Live on vain katselua varten yhdestä pisteestä Kommentointi kuvien avulla vielä alkuvaiheessa yksin on ikävä seurustella Ari Mäkelä 13 Hankkeet

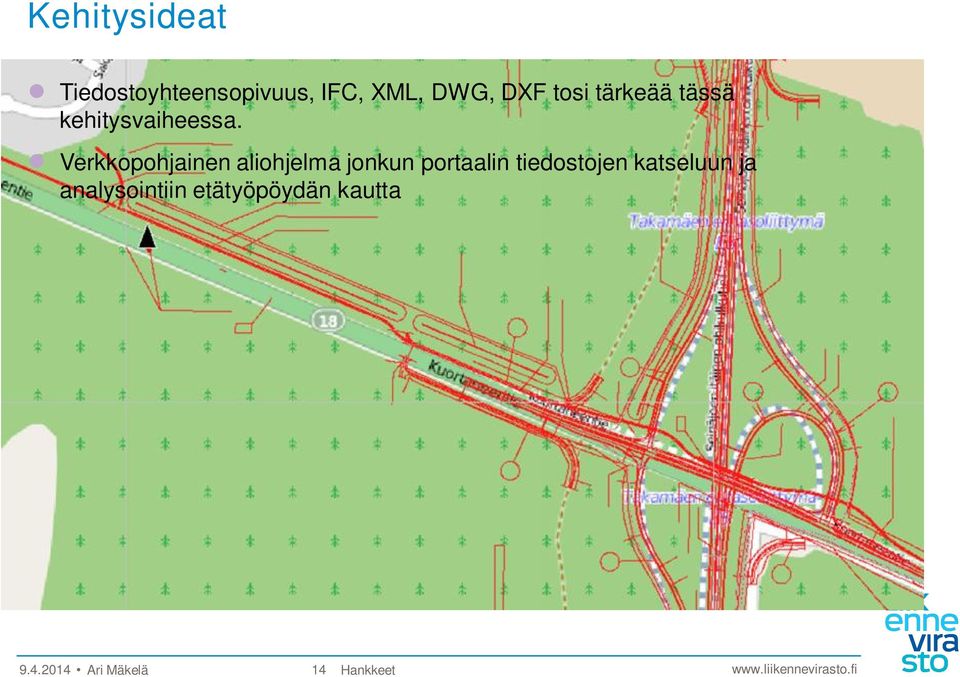

14 Kehitysideat Tiedostoyhteensopivuus, IFC, XML, DWG, DXF tosi tärkeää tässä kehitysvaiheessa. Verkkopohjainen aliohjelma jonkun portaalin tiedostojen katseluun ja analysointiin etätyöpöydän kautta Ari Mäkelä 14 Hankkeet

15 Tästä jatketaan Erilaiset paikkaan ja aikaan sidotut kuvat ja 2D- suunnitelman hallinta maastossa osana laadunvalvontaa ovat se mihin henkilökohtaisesti panostan vuonna 2014 Mallipohjainen kilpailuttaminen Vt 3 Laihian kohdalla tulee vuodenvaihteessa joten paljon on opittavaa Kiitos Ari Mäkelä 15 Hankkeet
