1 Novapoint VDC Explorer Jani Myllymaa Myyntijohtaja Jarkko Sireeni Toimialapäällikkö VDC Tuotteet ja Palvelut Vianova Systems Finland Oy

2 Kannattaako mallintaa ja simuloida etukäteen?

3 Novapoint VDC Tuotteet Tiedon hallinta ja laadunvarmistus Article in Norwegian IT Magazine, November 6, 2013 Viestintä ja kommunikointi Varmuutta ja sujuvuutta prosesseihin Kustannussäästöjä rakentamisessa Parempi kannattavuus ja kilpailukyky Tyytyväisyyttä ja parempia yöunia

4 Novapoint VDC Tuotteet Tiedon yhteiskäyttö VDC Sketch Helppo ja nopea luonnostelu ja vaikutusten arviointi Karkeat määrä- ja kustannusarviot Koko Suomen 3D-malli Tiedonsiirto detaljisuunnitteluun Novapoint DCM19 Suunnittelutuotanto Tietomallien tuottaminen Inframodel3 Keskitetty tiedonhallinta Quadri BIM Server Integroitu 3D/VR Autodesk & muut Suunnittelutuotanto Tietomallien tuottaminen LandXML, Inframodel3, IFC Novapoint Virtual Map Visualisointi ja esittely Parametrinen mallinnus From GIS to 3D From 2D to 3D Novapoint ja Civil3D integraatio Avoimet tietomalliformaatit VDC Explorer Helppokäyttöinen tietomallityökalu infra-alalle Avoimet tietomalli standardit Inframodel 3 ja IFC Novapoint integraatio Malliin integroitu kommunikointi Simulointi ja analysointi Törmäyslaskennat 5D Simulointi VDC Live Tietomallien julkaisu Internetissä Katselu Selaimella Mobiililaitteilla

5 Yhteistyö Tietomallit ja yhteistyö Tietomallit VDC Live Mallien julkaisu webissä ja mobiilisti, lisätty todellisuus paikan päällä, palautekanava VDC Sketch Helppo ja nopea luonnostelu Vaikutusten arviointi Kustannukset 3D-Suomi VDC Explorer Tietomallien tarkistus ja yhteensovitus Tietomalliin integroitu kommunikointi Rakennettavuuden varmistaminen Törmäyslaskenta ja 5D simulointi Suunnittelujärjestelmät: Novapoint, Autodesk, Bentley, Tekla, Suunnittelutuotanto, Tietomallinnus Virtual Map: Yhdistelmämallit, Virtuaalimallit, Visualisointi ja Esittely VDC Collaboration Server (Operatiivisen tiedon jakaminen; kommentit, tehtävät jne...) VDC Stream (Dokumenttien ja tietomallien keskitetty ylläpitopalvelin)

6 Novapoint VDC Explorer Avoin Infra-alan BIM ratkaisu Avoimet tietomalli standardit Suunnittelujärjestelmäriippumaton Helppokäyttöinen Yhdistelmämallien hallinta Usean tietomallin yhdistelmämallit IM3, IFC, DWG, DGN, VM Mallit suunnitelmakoordinaateissa Tietomallien visuaalinen tarkistus Malliin integroitu kommunikointi Mallien kommentointi ja tehtävien hallinta (Topics) Collaboration Server Synkronointi pilven kautta Web käyttöliittymä kuvien kanssa Simulointi ja analysointi Törmäyslaskennat 5D Simulointi

7 Novapoint VDC Explorer Mallin yksinkertaistettu rakenne esim. tekniikka lajeittain ja alan standardi nimikkeistöjen mukaisesti. Osia voi sytyttää ja sammuttaa sekä osien välillä tehdä törmäyslaskentoja ja osiin voidaan liittää aikataulu (5d). Yksinkertaistettu rakenne helpottaa isojen mallien hallintaa. Kohteiden tiedot, jossa voidaan tarkastella mallin elementtien xyz koordinaatti tai ominaisuustietoja tai tehdä hakuja mallista. Se näyttää myös IFC ja LandXML ominaisuudet. Yhdistelmämallin 3D näkymä, jossa voi liikkua vapaasti ja tarkastella mallia monipuolisesti. Uudistetussa käyttöliittymässä navigointi on helppoa nimenomaan rakennushankkeisiin soveltuvilla navigointitavoilla. Mallia voidaan havainnollistaa värein tai realistisin materiaalein riippuen käyttötarkoituksesta. Malliin tallennettujen aiheiden (Topic) tiedot ja keskustelu. Aihe voi olla kommentti, tehtävä, törmäys tai jokin muu malliin liittyvä asia, joka halutaan dokumentoida osaksi mallia. Aihe muodostaa keskusteluketjun ja aiheita voi luokitella käyttäjän määrittelemien attribuuttien mukaan. Aiheeseen voidaan lisätä tarkentavia lisäkommentteja ja kuvakaappauksia, joista tallentuu historiatieto. Aiheita voi myös selata ja muokata web pohjaisen järjestelmän kautta ilman mallia. 5D simulointityökalu, jossa mallin osille voidaan liittää aikataulu ja tarkastella mallia hankkeen eri toteutusvaiheissa. Hankeosille voidaan lisätä myös kustannuksia, määriä ja resursseja, joiden kertymistä hankkeen eri vaiheissa voidaan seurata. Malliin tallennettujen aiheiden (Topic) hallintatyökalu, jossa niitä voidaan luoda, selata ja muokata pikkukuvake- ja taulukkonäkymässä. Aiheet tallentuvat osaksi mallia ja jaetaan haluttaessa muiden käyttäjien kesken automaattisesti.

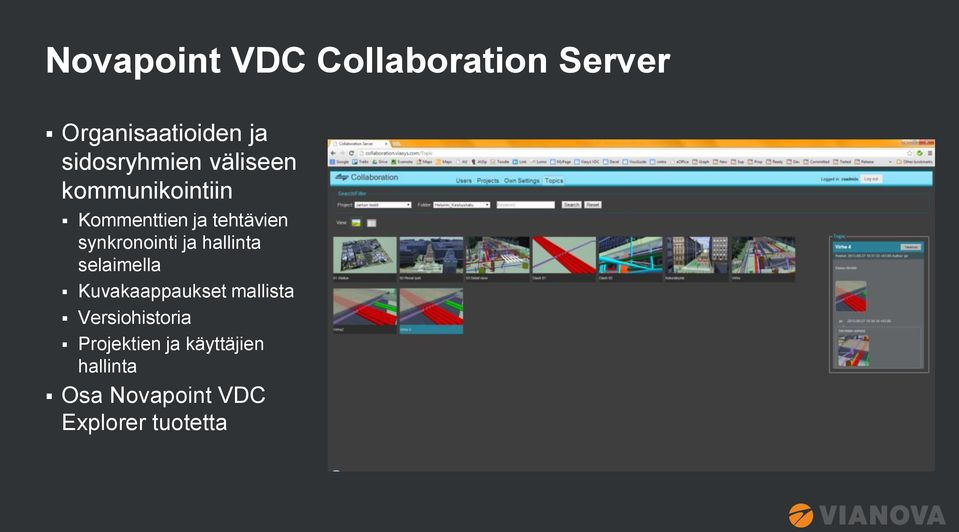

8 Novapoint VDC Collaboration Server Organisaatioiden ja sidosryhmien väliseen kommunikointiin Kommenttien ja tehtävien synkronointi ja hallinta selaimella Kuvakaappaukset mallista Versiohistoria Projektien ja käyttäjien hallinta Osa Novapoint VDC Explorer tuotetta

9 Model Simulate Collaborate
