1 Tilannekatsaus rakentamisen tietomalleihin Tulevaisuuden sairaala OYS 2030 Riikka Hannuksela A-insinöörit Rakennuttaminen Oy

2 OYS: Puolen Suomen yliopistollinen sairaala Pohjois-Pohjanmaan sairaanhoitopiirin alueella asuu n ihmistä. Pohjois-Pohjanmaan sairaanhoitopiiriin kuuluu 29 jäsenkuntaa. 65 vuotta täyttäneitä asuu Pohjois-Pohjanmaalla vuonna 2030 yli enemmän kuin tänä päivänä. Oys:n koko erityisvastuualueella asuu n henkeä. Oulun yliopistollinen sairaala otettiin käyttöön vuonna 1976 PPSHP:n asukasluku kasvaa vuosittain n henkilöllä.

3 OYS 2030 Maailman älykkäin sairaala OYS uudistamisohjelmassa Oulun yliopistollisen sairaalan toiminnot ja tilat päivitetään vastaamaan nykyajan ja tulevaisuuden tarpeita. Toiminnallisen muutoksen lisäksi kyseessä on mittava rakennushanke, jossa sairaala-alueen koko rakennuskanta uudistetaan.

4 Uusi sairaala rakentuu vaiheittain Osahankkeet Arvioitu valmistumisvuosi Kehitysvammahuollon osaamiskeskus 2019 Rakennus A (vaihe 1.1) 2023 Rakennus B (vaihe 1.2) 2023 Rakennukset C ja D (vaihe 2) 2028

5 Vaihe 1 PURKUTYÖT UUDISRAKENTAMINEN (Vaihe 1) 2/2019 3/ / / /

6 1. Vaihe rakentuu vaiheittain ( ) Uusi tieyhteys logistiikkakeskuksen materiaaliliikenteelle 1 Rakennetaan kaksi 10-kerroksista rakennusta. Tiloihin ovat tulossa ns. kuumat toiminnot: Päivystys lasten ja naistensairauksien hoitoon tarvittavat tilat teho-osastot suurin osa uusista leikkaussaleista ja vuodeosastoista Vuodeosastot sijoittuvat osaamiskeskittymiin, joissa potilaiden hoito tapahtuu moniammatillisesti. Yhden hengen potilashuoneita tulee aluksi noin 450. Yhteistyö PTH:n kanssa Päivystystoiminta saadaan jopa neljä vuotta aikaisemmin käyttöön kuin vanhassa MP:ssä. Lisäksi rakennetaan maanalaista pysäköintiä sairaalaan tuleville asiakkaille 1 Logistiikkakeskus Uusi P-talo Uusi P-talo Sädehoitoyksikkö 2021, 4 (+2) bunkkeria

7 Vaihe 2 Toiminnallinen konseptisuunnittelu 2019 Potilashotellin Konseptisuunnittelu Hankesuunnittelu Vaihe 2.1. rakentaminen Vaihe 2.2. rakentaminen

8 2. vaihe Pesulan purku

9 2.1 vaihe ( ) Pesulan paikalle rakennetaan tilat laboratoriolle, patologialle ja apteekin puhdastiloille. Näin luodaan puitteet logistiikkakeskuksen rakentumiselle nykyisen laboratorion tilojen paikalle Logistiikkakeskus Laboratorio, patologia, apteekki 2

10 2.2 vaihe ( ) Rakennetaan tilat mm. avohoitotoiminnalle, kuvantamiselle sekä vuodeosastotoiminnalle Vanhaa rakennuskantaa puretaan uudisrakentamisen edetessä Maanalaista pysäköintiä Vaihe 2 Logistiikkakeskus vaiheittain

11 Vaihe 3 Tontilla on rakennusoikeutta ja kiinteistöä voidaan kehittää tulevaisuuden palvelutarpeiden tarkentuessa. 1 1 Vaihe 3

12 Livestream lähetys uuden sairaalan työmaasta osoitteessa:

13 Hankkeen tietomallintava suunnittelu Tulevaisuuden sairaala 2030:n tavoitteet sekä tietomallistrategia ohjaavat tietomallintavaa suunnittelua Koko ohjelmalle on luotu yhtenäinen tietomalliohje, joka ohjaa esim. Yhtenäistä koordinaatistoa Suunnitteluohjelmistoja Suunnitelmien arkistointia Perusparametreja Lisäksi eri vaiheille vaihekohtainen tietomallisuunnitelma, jossa tarkennetaan ohjeita, esim. Toteuttajan lisätarpeet Organisaatio, mm. suunnitteluryhmän tietomallivastaavat Mallien päivitystiheys ja tarkastusprosessi

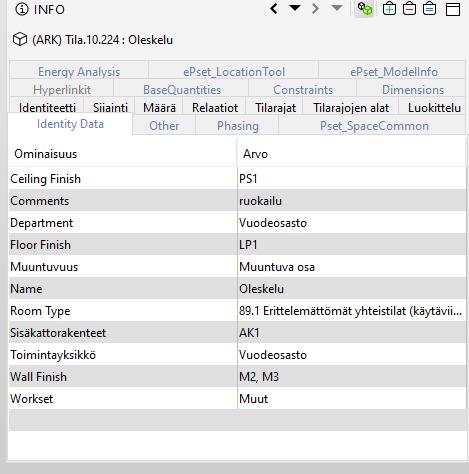

14 Mallien tietosisältö Mallien tietosisältö lisääntyy ja kehittyy suunnittelun edetessä Uusia käyttötarkoituksia Suunnitelmien tarkentuminen Mallin rakennusosiin sisälletty perustietojen lisäksi mm. Kiinteä/puolikiinteä/muuntuvuus-status Suunnittelustatus Lohkotieto Ohjeistusta päivitetään ja kehitetään uusien tietosisältötarpeiden ilmetessä, perusparametrien säilyvyys turvattava ohjeistuksella

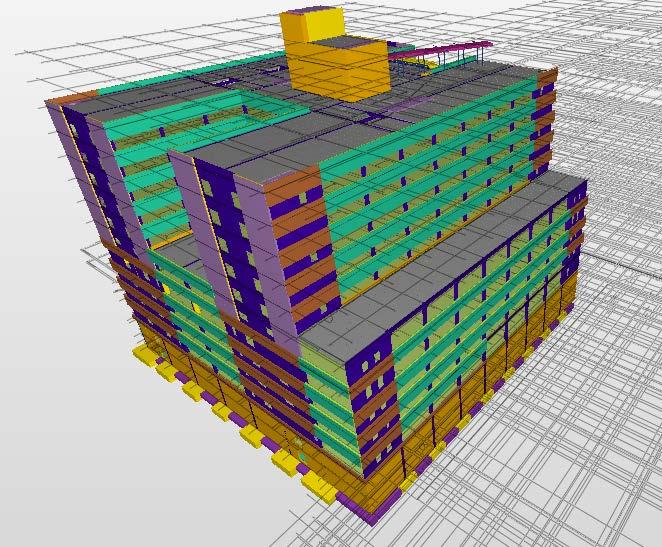

15 Mallien tietosisältö Esimerkki suunnittelijan tuottamasta lohkojaosta

16 Mallien hyödyntäminen 1. vaiheessa Esim. Vanhan ja uuden rakennusmassan yhteensovitus Suunnittelijoiden keskinäinen yhteensovitus Suunnittelun etenemisen seuranta (suunnittelustatus) Määrälaskenta hankkeen eri vaiheissa Mm. tavoitehinnan määrittäminen Toteutuksen aikataulutus A- ja B-rakennuksen toteutuksen yhteensovitus Toteuman seuranta Asennusten ja työjärjestysten suunnittelu ja havainnointi Käyttäjävisualisoinnit, Cave Apuna käyttäjälähtoiseen suunnitteluun Ylläpito

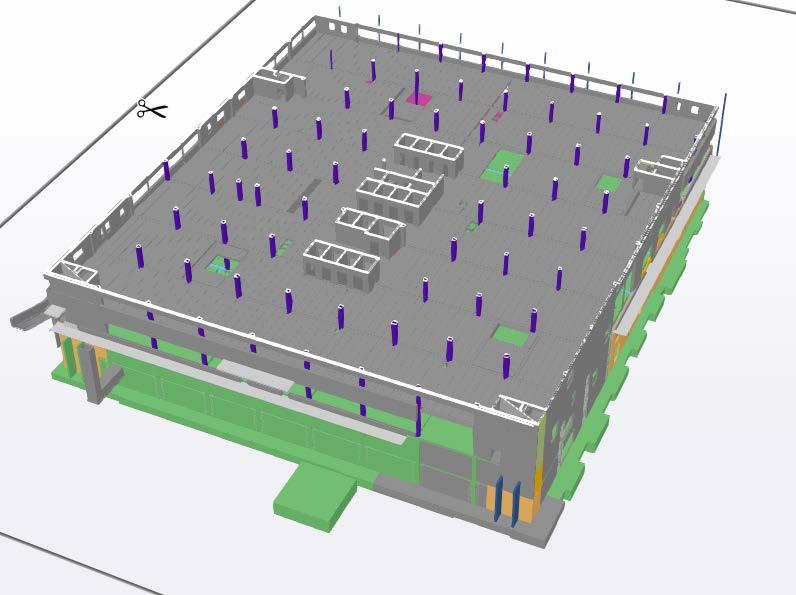

17 Mallien hyödyntäminen hankkeessa

18 Suunnittelun laadunvarmistus ja yhteensovittaminen Laadunvarmistus ja yhteensovitus aikataulutetaan suunnitelmien ja toteutuksen etenemisen mukaan Ohjelmistona Solibri Yhteensovitus tehtävä osissa hankkeen laajuuden vuoksi Esim. rakennuksen kiinteät osat, 1. kerros Tietyt tarkastukset aikataulutettu suunnitteluaikataulun mukaan Tarkastukset katselmoidaan säännöllisin väliajoin ja korjausta seurataan Näiden lisäksi reagoidaan yhteensovitustarpeisiin ja tehdään tarvittaessa erillisiä tarkastuksia Prosessit pyritään pitämään 1-vaiheen rakennuksissa mahdollisimman samanlaisina Totetuttajakohtaisia eroja kuitenkin on

19 Kehitys Allianssi toteutusmuotona mahdollistaa tietomallien kehityksen hankkeen parhaaksi -periaatteella Jatkuva toiminnan parantaminen ohjaa myös tietomalliyhteistyötä Esimerkiksi: tarkastusprosessit, kommunikointi A- ja B rakennuksen toteuttajien väliseen viestintään, toteuman seurantaan sekä työmaan ja suunnittelijoiden väliseen viestintään tutkitaan Trimble Connectin käyttöä Yhteistyö rakennusvalvonnan kanssa Kokeiltu mm. rakennuksen istuttamista maastoon sekä rakennuksen esittelyä AR:n avulla Muutosten hallinta ideoinnin alla

20 Kiitos!
