1 Tietomallintamisen hyödyt ja odotukset LiVin hankkeissa Tiina Perttula

2 Kehittämisen tasot Globaali Virasto ja ELY Oman toiminnan systemaattista kehittämistä Ohjeet (tekniset ja hankintatekniset) Viestintä Koulutus Jalkauttaminen Hankkeilla kehittäminen EU Suomi Livi+ELYT Tiina Perttula 2

3 Kehittämisen tasot Globaali Suomessa alalla tapahtuva kehitys BuildingSMART Finlandin alaisuudessa Yleiset Inframallivaatimukset YIV Inframodel tiedonsiirtoformaatin ylläpito ja kehittäminen Nimikkeistön ylläpito ja kehittäminen Koulutus Viestintä Toimii itsenäisenä mutta linkittyy buildingsmart internatioliin EU Suomi Livi+ELYT Tiina Perttula 3

4 Kehittämisen tasot Globaali Euroopassa tapahtuva kehitys CEDR S3 Infromation Asset infromation and BIM EU BIM task group Pohjoismainen yhteistyö Väyläviranomaisten oma verkosto kokoontui ensi kertaa marraskuussa EU Suomi Livi+ELYT Tiina Perttula 4

5 Kehittämisen tasot Globaali Maailmalla tapahtuva kehitys BuildingSMART International Monia käynnissä olevia projekteja Livi mukana: Asset Management, Infra Integration project (Over all architecture) OGC City GML Land Infra EU Suomi Livi+ELYT Tiina Perttula 5

6 Tiedon rikastuminen väylänpidossa

7 Hyödyt, hanketasolla Lähde: Perttu Valtonen Todenmukainen havainnollistaminen Nopea vaihtoehtojen esittäminen ja vertailu Yhteensovittaminen Laadukkaampi lopputulos Aika- ja kustannussäästöt Yhteistyön tehostuminen Turvallisuuden parantuminen Laajan tietosisällön ansiosta määrä- ja kustannuslaskenta simulaatiot tiedon elinkaarenaikainen hallinta Törmäystarkastelu (VIDEO) Työkalu epäkohtien osoittamiseen sillä kaikki on pakko mallintaa Lähde: Perttu Valtonen Lähde: Viasys VDC Oy

8 Hyödyt, laajemmalla tasolla Kustannukset, aikataulu, ympäristö, turvallisuus, laatu Kaikki nämä ovat ylätason vaatimuksia, jotka ovat tilaajalle mielenkiintoisia. Tarjousvaiheeseen voidaan antaa laadukkaampaa aineistoa, yhdenmukaisemmat tarjoukset Kansainvälisyys, Suomen osaamisesta vientituote? Hyödyt eivät välttämättä konkretisoidu (vain?) euroissa vaan laadukkaampana lopputuotteena Elinkaaren aikaisten tietojen hallinnointi ja laajempien analyysien teko tietoon pohjautuen. Järkevät avoimet rajapinnat osapuolten väliseen tiedonsiirtoon Minimoidaan joka tasolla tiedonkulun haasteet sekä virheellisen tiedon varassa toimiminen

9 Tiedonsiirtoformaatit PAIKKATIETO Karttatieto Maastomallit Infraverkot Kaupunkimallit Aluesuunnittelu (GML, CityGML) INFRATIETO Liikenneväylät Infraverkot Liikenteenohjaus Valaistus Maisemointi (LandXML) TAITORAKENTEET Sillat Tunnelit Muurit Rakennukset Talotekniikka (IFC)

10 Maailman koordinaatisto Paikallinen koordinaatisto Rakentamisen tietomallistandardit Suomessa Taitorakenteen tietomalli IFC Infrastruktuurin tietomalli Inframodel (LandXML) Asemakaavatason tietomalli GML (KuntaGML) Kaupunginosatason tietomalli GML (CityGML) Seudullinen tietomalli GML (KML, SHP, )

11 Pisararata 8km ratalenkki Helsingin alla Rakennussuunnitelmavaihe Tavoitteet Infra-, talo- ja lähtötietomallien yhdistäminen Määrä- ja massalaskenta Yhteistyö sidosryhmien kanssa ja viestintä Elinkaarenaikainen tiedonhallinta Hyödyt Suunnitelmien yhteensovittaminen Määrälaskenta Sidosryhmätyöskentely Lähde: Perttu Valtonen Mitä on opittu Mallinnuksen pelisäännöt Lähtöaineiston hallinta Tiedonhallinta ja ongelmanratkaisu Lähde: Viasys VDC Oy

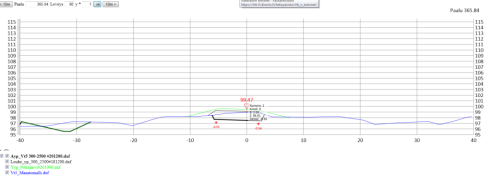

12 VT5 Mikkelin kohta Valtatien 5 parannus Tavoitteet toteuttamisjärjestysvaihtoehtojen arviointi pohjavesisuojausten ja erilaisten putkitusten virheetön suunnittelu ja toteutus koneohjaus maanrakentamisessa Mallipohjainen laadunvarmistus Koneohjaus, tarkemittaus työkoneilla Työ- ja tarkemittausten automaattinen vertailu suunnitelma-aineistoon Hyödyt Vähentää perinteisiä laadunvarmistusmittauksia Laadun ja toteuman reaaliaikainen ja läpinäkyvä seuranta Lähde: Hannu Nurmi, Liikennevirasto

13 Rauman meriväylä Väylän syventäminen Rakennussuunnittelu ja toteuttaminen Tavoitteet Tiedonhallinta Tiedonsiirto urakoitsijalle Toteumatiedon kerääminen Massatalouden ja työn etenemisen seuranta Hyödyt Vesiväyläsuunnittelun tietomalliohje Sähköinen aineisto korvaamaan osan perinteisistä kartoista ja piirustuksista Lähde: Heikki Paukkeri, Meritaito

14 Seinäjoki-Oulu ratahanke Perusparannus ja kaksoisraiteen rakentaminen, 80km Suunnittelu ja rakentaminen Tavoitteet Teknisen laadun paraneminen Kustannuksien aleneminen Rakentamisaikataulun lyheneminen Lähde: Liikennevirasto 2015 Hyödyt Tehostaminen Osaamisen kehittyminen Digitaalinen laatuaineisto? Raportti: Tietomallipohjaisen suunnittelu- ja rakentamisprosessin Inframodel3-pilotti. Liikenneviraston tutkimuksia ja selvityksiä 17/2015 Lähde: Liikennevirasto 2015 Lähde: Teppo Rauhala, Proxion Oy

15 Riihimäen kolmioraide 1,2km yhdysraide Kouvolan ja Tampereen ratasuuntien väliin. Rakennussuunnitteluvaihe Tavoitteet Mallipohjainen rata- ja rakennussuunnittelu Mallipohjaisen hankinnan pilotointi Koneohjaus Ajantasainen toteumamalli Mallipohjainen laadunvalvonta Haasteet Suunnittelijoiden mallinnus eri ympäristöissä (ohjelmistot) ja eri tekniikkalajien yhteensovittaminen Yhdistelmämallien raskaus, ei aukea kaikilla koneilla Kaikille tekniikkalajeille ei ole YIV ohjeita Lähde: Teppo Rauhala, Proxion Oy
