1 MAA-AINESTEN OTTOSUUNNITELMA KAPASENKANKAAN KALLIOALUE Raahe, Pattijoen valtionmaa RN:o 10:

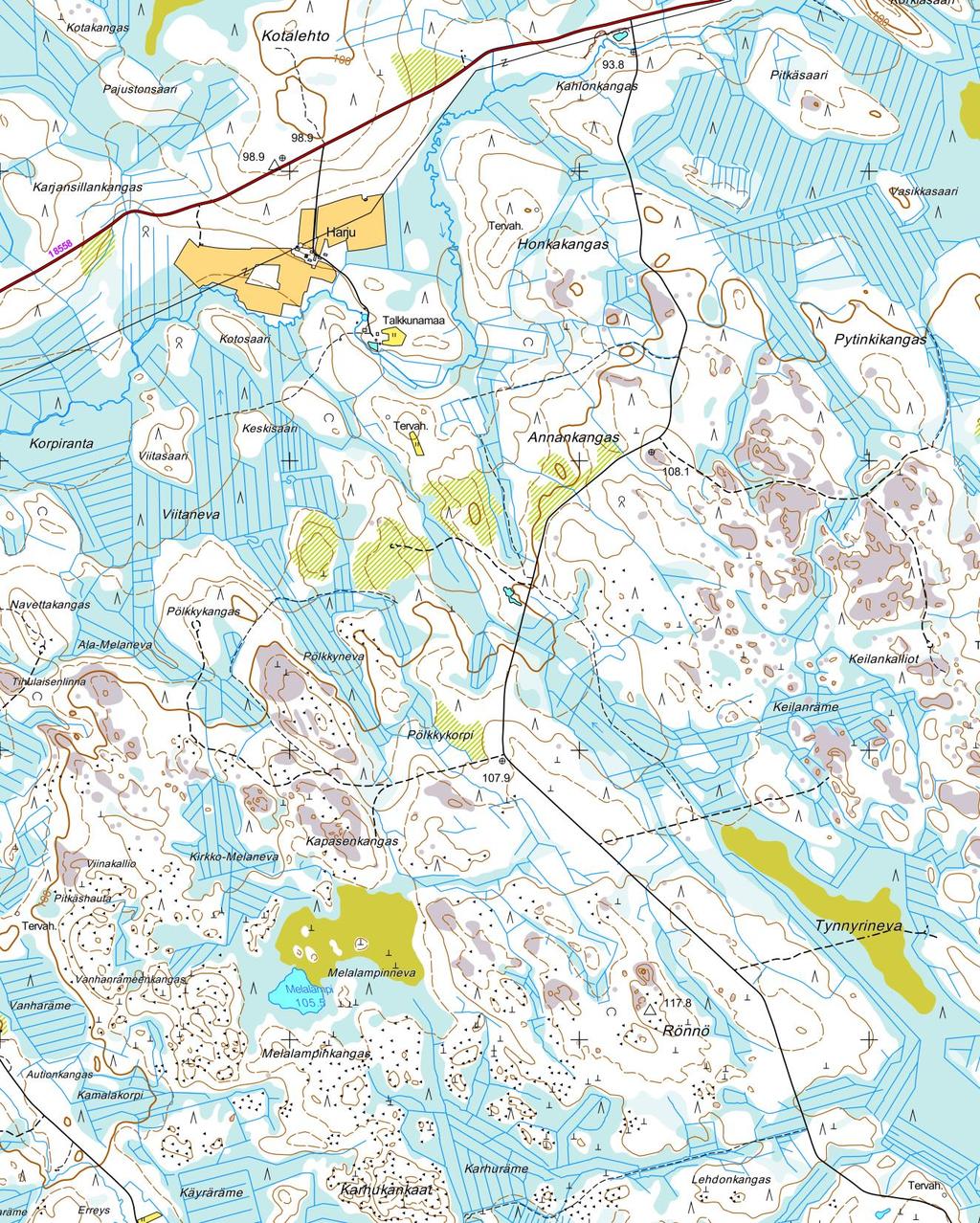

2 MAA-AINESTEN OTTOSUUNNITELMA Kapasenkankaan kallioalue Raahe, Pattijoen valtionmaa RN:o 10:3 ( ) Sisällysluettelo 1. Alueen sijainti Suunnitelma-alueen kiinteistö, omistus ja hallinta Suunnitelma-alueen käyttö alueittain Tiestö Naapurikiinteistöt Yleiskuvaus alueesta Ottamistoiminnan luvanvaraisuus ja aiemmat luvat Kaavat ja rajoitukset Ottamistoiminta Saatavat materiaalit Pohjaveden tarkkailu ja suojelu Kaivannaisjätteen jätehuoltosuunnitelma Jälkihoitotyöt Kartta Suunnitelma Seuranta Suunnitelmaan liittyvät kartat ja liitteet Piirustus nro 1 Sijaintikartta 1: Piirustus nro 2 Kiinteistörekisterikarttatuloste ja sijaintikartta 1: Piirustus nro 3 Ortoilmakuva suunnittelualueelta, Maanmittauslaitos :2 000 Piirustus nro 4 Suunnitelmakartta, louhoksen pumppausvesien johtaminen 1: Piirustus nro 5 Suunnitelmakartta, nykytilanne ja suunnitellut toimenpiteet 1: Piirustus nro 6 Suunnitelmakartta, suunniteltu lopputilanne 1:1 000 Piirustus nrot 7-9 Poikkileikkaus A - A, B B ja C C 1:1 000 / 1:100

3 3(10) MAA-AINESTEN OTTOSUUNNITELMA KAPASENKANKAAN KALLIOALUE SUUNNITELMASELOSTUS 1. Alueen sijainti Ottamisalue sijaitsee Raahen kaupungissa noin 10 km Vihannin keskustasta länteen Lukkaroisentien eteläpuolella ja Kapasenkangas -nimisen kallioalueen länsireunalle. Lähin asutus sijaitsee noin 4 km etäisyydellä suunnitelma-alueen koillispuolella Myllykangas RN:o 30:37 -nimisen tilan alueella, osoitteessa Lukkaroistentie 326 a. Lähimmät vesistöt ovat Melalampi etelän suunnassa noin 0,7 km etäisyydellä ja Piehinginjoen latvavedet noin 1,4 km etäisyydellä pohjoisessa. 2. Suunnitelma-alueen kiinteistö, omistus ja hallinta Suunnitelma-alue sijaitsee Raahen kaupungissa sijaitsevalla kiinteistöllä Pattijoen valtionmaa RN:o 10:3. Kiinteistötunnus on Kiinteistön omistaa Suomen valtio / Metsähallitus, osoite: PL 94, Vernissakatu 4, VANTAA. Metsähallitus ja Kuljetuspolar Oy ovat tehneet suunnitelma-alueeseen kohdistuvan maa-ainesten ostosopimuksen. 3. Suunnitelma-alueen käyttö alueittain Suunnitelman kohteena olevan suunnitelma-alueen pinta-ala on noin 2,90 ha. Varsinaisen ottamisalueen pinta-ala on yhteensä noin 1,86 ha. Pintamaiden ja kantojen läjitykselle on varattu alueen kaakkoisosaan yhteensä noin 0,64 ha alue. Huolto- ja tukitoiminnoille, kuten koneiden ja laitteiden säilytykselle, huoltoalueelle, työntekijöiden pysäköinnille ja sosiaalitiloille on osoitettu noin 0,68 ha alue suunnitelma-alueen luoteisosaan. 4. Tiestö Suunnitelma-alueelle on olemassa oleva tieoikeus Rönnön metsätien kautta Lukkaroisen yhdystielle nro 8558 ja edelleen kantatielle nro Naapurikiinteistöt Maa-aineslain tarkoittamia rajanaapureita ovat seuraavat Raahen kaupungissa sijaitsevat kiinteistöt: Melakangas RN:o 12:10 ( ), om. Pekkala Jukka, osoite: Kastellintie 1034, Lasikangas ja Pekkala Matti, osoite: Linnalantie 23, Lasikangas

4 4(10) Tihula RN:o 14:49 ( ), om. Pehkonen Elina, osoite: Kivitie 9 B, Espoo Kaunela RN:o 27:9 ( ), om. Erkkilä Matti Oskari ja Erkkilä Rauha Elisabet oikeuden omistajat, osoite: ei osoitetietoja Viitasaari RN:o 8:3 ( ), om. Ylikopsa Markku, osoite: Martikkalantie 140, Mattilanperä Myllykangas RN:o 30:33 ( ), om. Komulainen Marko, osoite: Martikkalantie 176, Mattilanperä Huoppala RN:o 9:7 ( ), om. Pitkäkangas Arto, osoite: Raahentie 1090, Vihanti 6. Yleiskuvaus alueesta Suunnitelma-alue on metsätalousmaata, joka on pääosin aukoksi hakattua aluetta ja jolla on runsaasti kalliopaljastumia. Vallitseva metsätyyppi alueella on kitumaa (kalliometsä). Suunnitelma-alueen maanpinnan korkeus vaihtelee (N 2000). Määräalan muilla alueilla on kalliopinta merkittäviltä osin näkyvissä. Kalliopaljastumien ulkopuolisilla alueilla pintamaakerroksen paksuus vaihtelee cm. Näkymä ottamisalueelta. Ortokuva 2015, Maanmittauslaitos

5 5(10) 7. Ottamistoiminnan luvanvaraisuus ja aiemmat luvat Suunnitelma-alueelle ei ole aiemmin haettu lupaa maa-ainesten ottamiseen. 8. Kaavat ja rajoitukset 8.1. Maakuntakaava Voimassa olevassa Pohjois-Pohjanmaan maakuntakaavassa ei ole osoitettu suunnitelma-alueelle sijoittuvia maa-ainesten ottamistoimintaan mahdollisesti vaikuttavia tai sitä rajoittavia kaavamerkintöjä, eikä tiedossa ole mitään ottamistoimintaa rajoittavia toimenpidekieltoja tai rajoituksia. Suunnitelma-alue Ote Pohjois-Pohjanmaan maakuntakaavasta vahvistettu ympäristöministeriön päätöksellä (YM3/5222/2003)

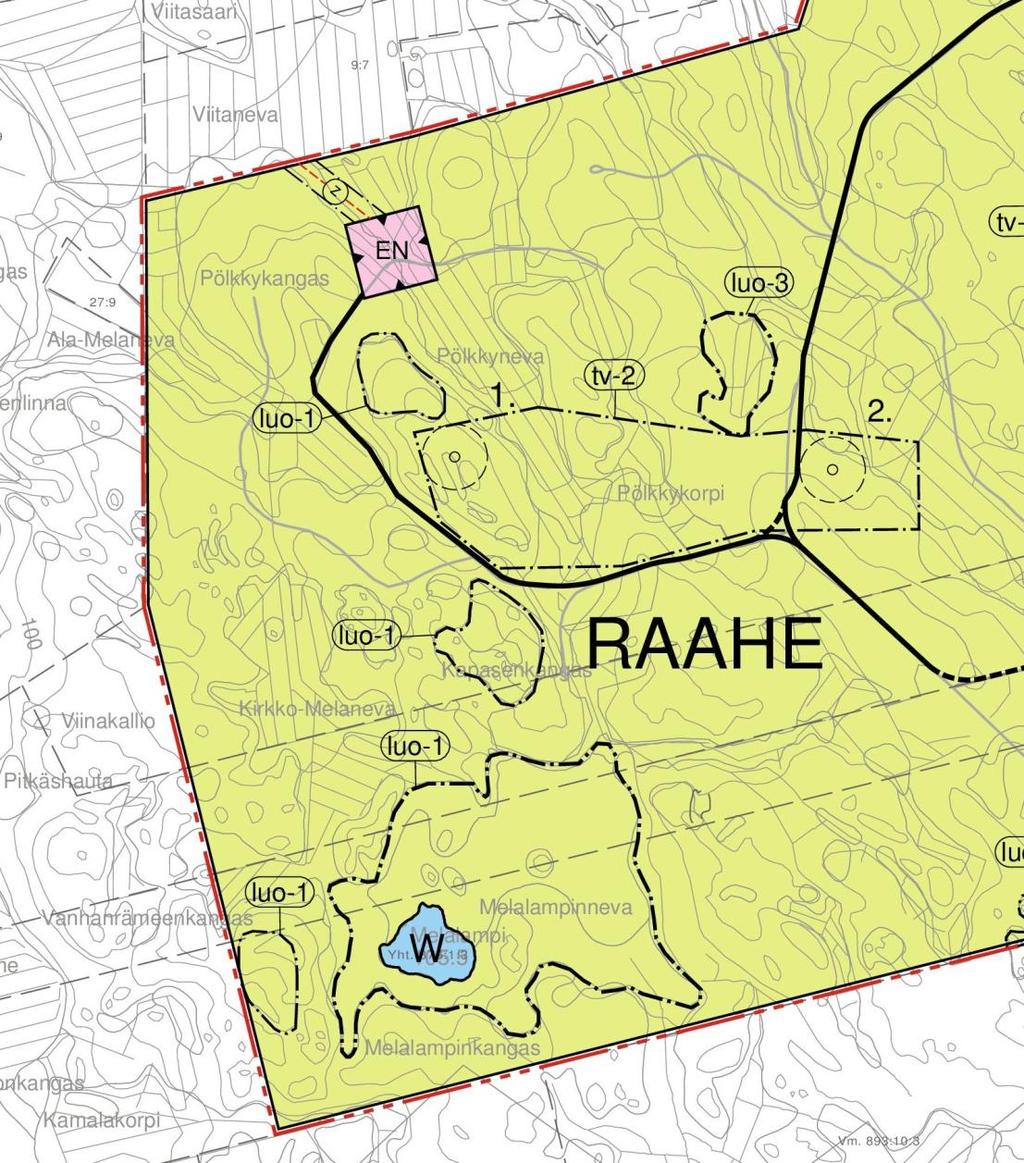

6 6(10) 8.2. Yleiskaava Suunnitelma-alue sijaitsee Annankankaan tuulivoimapuiston osayleiskaavahankkeen alueella. Raahen kaupunginvaltuusto on hyväksynyt Annankankaan tuulivoimapuiston osayleiskaavan. Annankankaan tuulivoimapuiston osayleiskaavassa on osoitettu suunnittelualueen länsipuolelle luo-1 kaavamerkinnällä rajattu kallioalue. Osayleiskaavan merkintöjoen ja määräysten mukaan kyseessä on luonnon monimuotoisuuden kannalta erityisen tärkeä alue (Metsälain 10 ). Lähin etäisyys suunnitelma-alueelta luo-1 alueen rajaukseen on noin 55 metriä ja ottamisalueelta noin 100 metriä. Lähin etäisyys ottamisalueen rajalta tuulivoimalan suunnitellulle sijoituspaikalle (voimala nro 1) on noin 300 metriä. Suunnitelma-alue Ote Annankankaan tuulivoimapuiston osayleiskaavasta

7 7(10) 9. Ottamistoiminta Suunnitelma-alueen valmistelu ottamistoimintaan aloitetaan poistamalla alueella oleva pintamaa ja kannot. Pintamaa ja kannot läjitetään ottamisalueen kaakkoiskulmaan. Alueelta poistettavat kannot kuivatetaan aumassa ja hyödynnetään energiapuuksi haketettuna noin 2 vuoden kuluttua. Louhoksen pumppausvesien johtamisesta on laadittu suunnitelmakartta nro 4. Ottaminen aloitetaan (vaihe 1) louhimalla suunnitelma-alueen luoteisosaan varattu tukitoiminto- ja huoltoalueen alue noin tasoon. Tukitoiminto- ja huoltoalueen kenttä tasoitetaan noin tasoon. Ottamisen ensimmäisessä vaiheessa otetaan 1. vaiheen noin 0,54 ha suuruiselta alueelta kalliokiviainesta noin m 3 -ktr. Varsinainen ottamistoiminta tapahtuu alueella 2, josta otetaan noin 1,32 ha alueelta yhteensä noin m 3 -ktr kalliokiviainesta. Ottaminen suoritetaan pystysuorana noin 7-11 metrin louhintarintauksena. Suunniteltu alin pohjantaso on noin Noin 10 metrin etäisyydellä ottamisalueen rajasta ja korkeudesta syvyydestä alkaen louhinta suoritetaan 1:3 luiskakaltevuudella ottamisalueen rajaan saakka. Louhintaluiskan 1:3 kaltevuudella luiska ulotetaan noin 2,0 metriä vedenpinnan alapuolelle, josta louhoksen reuna on louhittu pystysuorana pohjan tasoon saakka. Keskimääräinen ottamissyvyys on noin 7,0 m. Pöly- ja meluhaittojen vähentämiseksi kiviaineksen murskaus tapahtuu louhoksen pohjalla. Valmistetut murskeet varastoidaan louhoksen pohjalle. Louhinta- ja murskaustyötä tehdään arkisin klo 06:00-22:00 välisenä aikana arkipyhät poislukien. 10. Saatavat materiaalit Ottamisalueelta louhitaan murskattavaksi kalliokiviainesta yhteensä n m 3 -ktr (noin tonnia). Vuotuinen otto on keskimäärin n m 3 -ktr 10 vuoden ottoajalla. Louhitusta kiviaineksesta valmistetaan erilaatuisia kalliomurskeita, jotka on suunniteltu käytettäväksi Annankankaan tuulivoimapuiston infran rakennusmateriaaleina. 11. Pohjaveden tarkkailu ja suojelu Ottamisalue ei sijaitse pohjavesialueella. Alueen läheisyydessä ei sijaitse vedenottamoita. Pohjavedenpinta suunnitelma-alueella on arviolta noin Ottamisalueen lähistöllä ei ole tiedossa olevia pohjavesiputkia. Lähimmälle Lukkaroistenperän pohjavesialueelle lännessä on matkaa noin 3,5 km ja pohjoisessa Möykkyperän pohjavesialueelle noin 6,3 km. Louhokseen kertyvä vesi on ns. kalliopohjavettä.

8 8(10) Kapasenkankaan kallioaluetta lähimpänä sijaitsevat pohjavesialueet OIVA-ympäristö- ja paikkatietopalvelu, latauspäivä Taustakartta ML peruskarttarasteri 6,3 km 3,5 km Kapasenkangas

9 9(10) Ottamisalueella ei säilytetä poltto- tai voiteluaineita. Ottamistoiminnan harjoittaja tarkkailee aistihavainnoin pohjaveden laatua louhokseen kertyvästä ja sieltä pois pumpattavasta vedestä. Mikäli pohjaveden värissä tai hajussa havaitaan poikkeamia, on toiminnan harjoittaja velvollinen ilmoittamaan havainnoista ottamistoimintaa valvovalle viranomaiselle ja järjestämään tarvittaessa vesinäytteiden ottamisen. Pumppausmäärät ja mahdolliset poikkeamat vedenlaadussa merkitään työmaapöytäkirjaan. Ottamistoiminnan aikana ottamisalueelle kertyvä kalliopohjavesi pumpataan ottamisalueen luoteispuolelle kaivettavaan saostusaltaaseen ja edelleen pohjoisen suuntaan olemassa oleviin metsä- ja suo-ojiin. Suunnitelma-alue sijaitsee valuma-alueella, jonka pintavedet laskevat Piehinginjokeen. Suunnitelma-alueelta on matkaa Piehinginjoen latvavesiin noin 1,4 km. 12. Kaivannaisjätteen jätehuoltosuunnitelma Alueella ottamistoiminnan yhteydessä syntyvät kaivannaisjätteet muodostuvat pääasiassa ottamisalueen suojavyöhykkeen kaakkoisreunalle läjitettävästä pintamaakerroksesta sekä aukkohakkuun seurauksena alueelle jääneistä kannoista. Alueen metsätyypistä (kitumaa) johtuen pintamaakerroksen ja kantojen määrä on vähäinen. Arvioitu pintamaakerroksen määrä on noin m 3 -itr ja kantojen määrä noin 150 m 3 -itr. Ottamissuunnitelman liitteenä on Ympäristöhallinnon lomake Kaivannaisjätteen jätehuoltosuunnitelma. 13. Jälkihoitotyöt Jälkihoitotöitä tehdään vaiheittain ottamisen ottamistoiminnan etenemisen mukaan. Louhoksen luiskat louhitaan 1:3 kaltevuuteen noin 10 metrin etäisyydeltä ottamisalueen rajasta ja korkeustasolta alkaen rajaan saakka. Luiskat ulotetaan tällöin noin 2,0 metriä vedenpinnan alapuolelle kaltevuudella 1:3, josta alkaen pystysuorana louhoksen pohjalle saakka. Ottamisalueen pohja tasataan ja luiskat viimeistellään siten, ettei pohjalle tai luiskiin jätetä isoja kiviä tai lohkareita. Ottamistoiminnan päätyttyä alueelle muodostuu noin 2,0 ha suuruinen pohjavesiallas, jonka syvyys on keskimäärin 8 metriä. Pohjavesialtaan riittävä laajuus ja syvyys edesauttavat säilyttämään vedenlaadun hyvänä.

10 10(10) 14. Kartta Suunnitelman karttojen pohja-aineistoina on käytetty Maanmittauslaitoksen avointen aineistojen tiedostopalvelusta ladattuja rasterikarttoja, ortoilmakuvia sekä laserkeilausaineistoa. Suunnitelmakartat ovat ETRS-TM35FIN koordinaatistossa ja N 2000 korkeusjärjestelmässä. 15. Suunnitelma Suunnitelman on tilannut ja tarkastanut Markku Hanhela Kuljetuspolar Oy:n puolesta ja sen on laatinut Ari Matkaselkä Oulaisista. 16. Seuranta Ottamisluvan hakija Kuljetuspolar Oy tarkkailee ottamisalueen laajuutta, ottamissyvyyttä sekä pohjaveden laatua. Ottamistoimintaa valvoo Raahen kaupungin ympäristöviranomainen ja Pohjois-Pohjanmaan ELY -keskus. Oulaisissa Ari Matkaselkä kartoittaja
