1 Tilaaja YIT Rakennus Oy Asiakirjatyyppi Raportti Päivämäärä Viite VANHA PORVOONTIE 256, VANTAA RUSOKALLION POHJAVESISELVITYS

2 RUSOKALLION POHJAVESISELVITYS Päivämäärä Laatija Tarkistaja Pekka Onnila Maija Jylhä-Ollila Viite

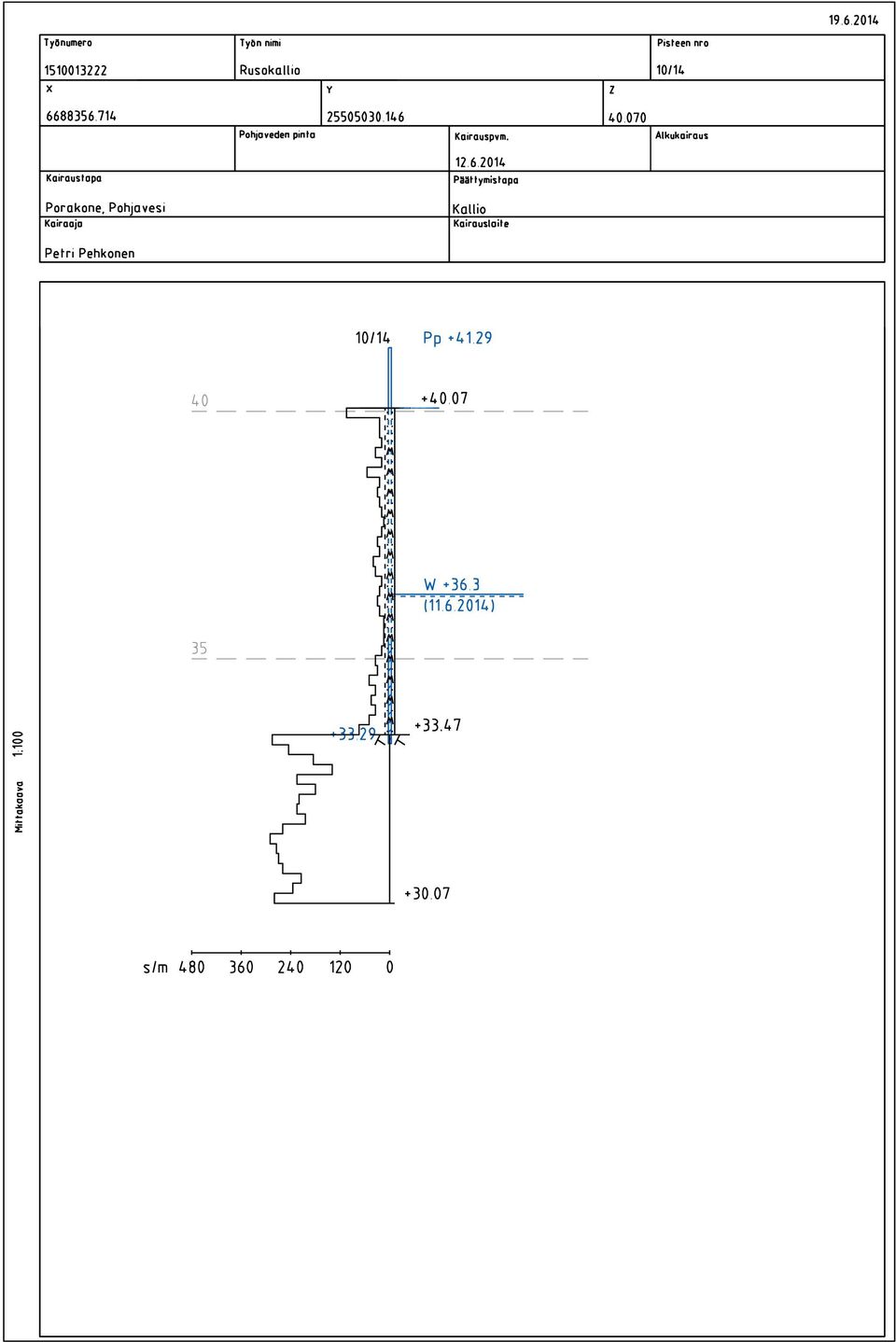

3 RUSOKALLION POHJAVESISELVITYS SISÄLTÖ 1. JOHDANTO 1 2. TEHDYT TUTKIMUKSET 1 3. TUTKIMUSTULOKSET 1 4. POHJAVESIVAIKUTUSTEN ARVIOINTI 3 5. JOHTOPÄÄTÖKSET 3 LIITTEET 1 Havaintopistekortit, HP8/14 - HP10/14 2 Kairausdiagrammit, HP8/14 HP10/14 3 Vaihtoehtoluonnos , Arkkitehtitoimisto Jussi Laitinen Oy PIIRUSTUKSET 1 Yleiskartta 1: Pohjavesialuekartta 1: Tutkimuskartta 1:2 000

4 RUSOKALLION POHJAVESISELVITYS 1 1. JOHDANTO Vantaan Hakkilassa on suunnitteilla rakennushanke, joka sijoittuu Vanhan Porvoontien varteen Rusokallion (Brunaberget) alueelle. Kohde sijaitsee Valkealähteen I-luokan pohjavesialueella (piirustus nro 1). Alueelle suunniteltu rakentaminen edellyttää kalliolouhintaa tasolle Hankkeen jatkosuunnittelua varten kohteessa tehtiin kesäkuussa 2014 pohjavesiselvitys, jolla selvitettiin pohjaveden pinnankorkeustasoa alueella tarkemmin. Tutkimuksen tulokset on esitetty tässä raportissa. 2. TEHDYT TUTKIMUKSET Alueella tehtiin maaperäkairaus raskaalla porauskalustolla kolmessa pisteessä (HP8/10 HP10/14). Tutkimuspisteiden sijainti määriteltiin kartta- ja maastotarkastelun perusteella. Tutkimuspisteiden sijoittamisessa huomioitiin alueelle aiemmin asennetut havaintoputket. Kairauspisteisiin asennettiin pohjaveden havaintoputket (pvc, Ø 25 mm). Kairauspisteet HP9/14 ja HP10/14 ulotettiin kallioon saakka. Kallio varmistettiin porauksella (3 m). Kairausten ja havaintoputkien tiedot on esitetty liitteenä olevissa havaintopistekorteissa ja kairausdiagrammeissa (liitteet nro 1 ja 2). Tutkimuspisteiden sijainti on esitetty piirustuksissa nro 2 ja 3. Asennettujen havaintoputkien sekä alueen vanhojen havaintoputkien sijainti ja korkeustaso mitattiin tarkkuus-gps:n avulla. Samalla mitattiin pohjaveden pinnankorkeudet havaintoputkista. Mitatut pohjaveden pinnankorkeudet on esitetty piirustuksissa nro 2 ja 3. Lisäksi kartoilla on esitetty suunnittelualueella vuonna 2007 tehdyssä pohjavesiselvityksessä (Itä- Vantaan linja-autovarikon pohjavesivaikutusten arviointi, Ramboll Finland Oy, ) väliaikaisista havaintoputkista mitatut pohjaveden pinnankorkeudet, jotka on muunnettu N2000-korkeusjärjestelmään. 3. TUTKIMUSTULOKSET Suunnittelualue sijaitsee Valkealähteen ( ) I-luokan pohjavesialueella, varsinaisen pohjaveden muodostumisalueen ulkopuolella (piirustus nro 2). Etäisyys Valkealähteen suljettuun vedenottamoon on noin yksi kilometri. Valkealähteen pohjavesialue muodostuu ympäristöstään vettä keräävästä kallioruhjeesta, jonka reunoilla esiintyy vettä johtavia hiekka- ja moreenikerrostumia. Pohjaveden päävirtaus suuntautuu muodostuman reunoilta kohti ruhjelaakson keskiosaa, jossa virtaa Keravanjoki. Suunnittelualueen keski-itäosaan sijoittuu pohjavedenpinnan yläpuolelle kohoava kallioselänne. Alueen etelä- ja lounaisreunoille sijoittuu myös kallioselänteet. Kallioselänteiden välisissä painanteissa esiintyy paksumpia maakerroksia. Pisteissä HP9/14 ja HP10/14 irtomaakerroksen paksuus on noin 6,5 metriä. Pisteessä HP8/14 irtomaakerroksen paksuus on yli 11 metriä. Pisteessä HP4 kallio on todettu noin 15 metrin syvyydellä maanpinnasta. Kallion päällä oleva irtomaa on pääosin moreenia. Maaperän pintaosassa esiintyy myös hiekkaisempia kerroksia. Kallioselänteiden välisissä painanteissa esiintyy pohjavettä. Pohjaveden pinnantaso esiintyy korkeimmillaan suunnittelualueen kaakkoisosassa, noin tasolla Havaintoputkessa P5 pohjavedenpinnantaso on korkein, +48,89. Alueen lounaisosassa pohjaveden pinnankorkeus esiintyy noin tasolla Pohjoisosassa pohjaveden pinnankorkeus on noin Pohjaveden virtaus suuntautuu suunnittelualueella pääasiassa länteen-luoteeseen kohti Keravanjokilaaksoa. Alueen keskiosassa sijaitseva kallioselänne kohoaa pohjavedenpinnan yläpuolelle muodostaen pohjaveden virtausta ohjaavan vedenjakajan. Tämän kallioselänteen itäpuolella pohjaveden virtaus suuntautuu pohjoiseen-koilliseen ja edelleen kohti Keravanjokilaaksoa.

5 RUSOKALLION POHJAVESISELVITYS 2 Kuva 1. Rusokallion (Brunaberget) alueen maaperä on moreenivaltaista. Paikoitellen esiintyy myös hiekkakerrostumia. Kallio kohoaa monin paikoin maanpintaan ( Geologian tutkimuskeskus). Kuva 2. Rusokallion alueella esiintyy monin paikoin kalliopaljastumia.

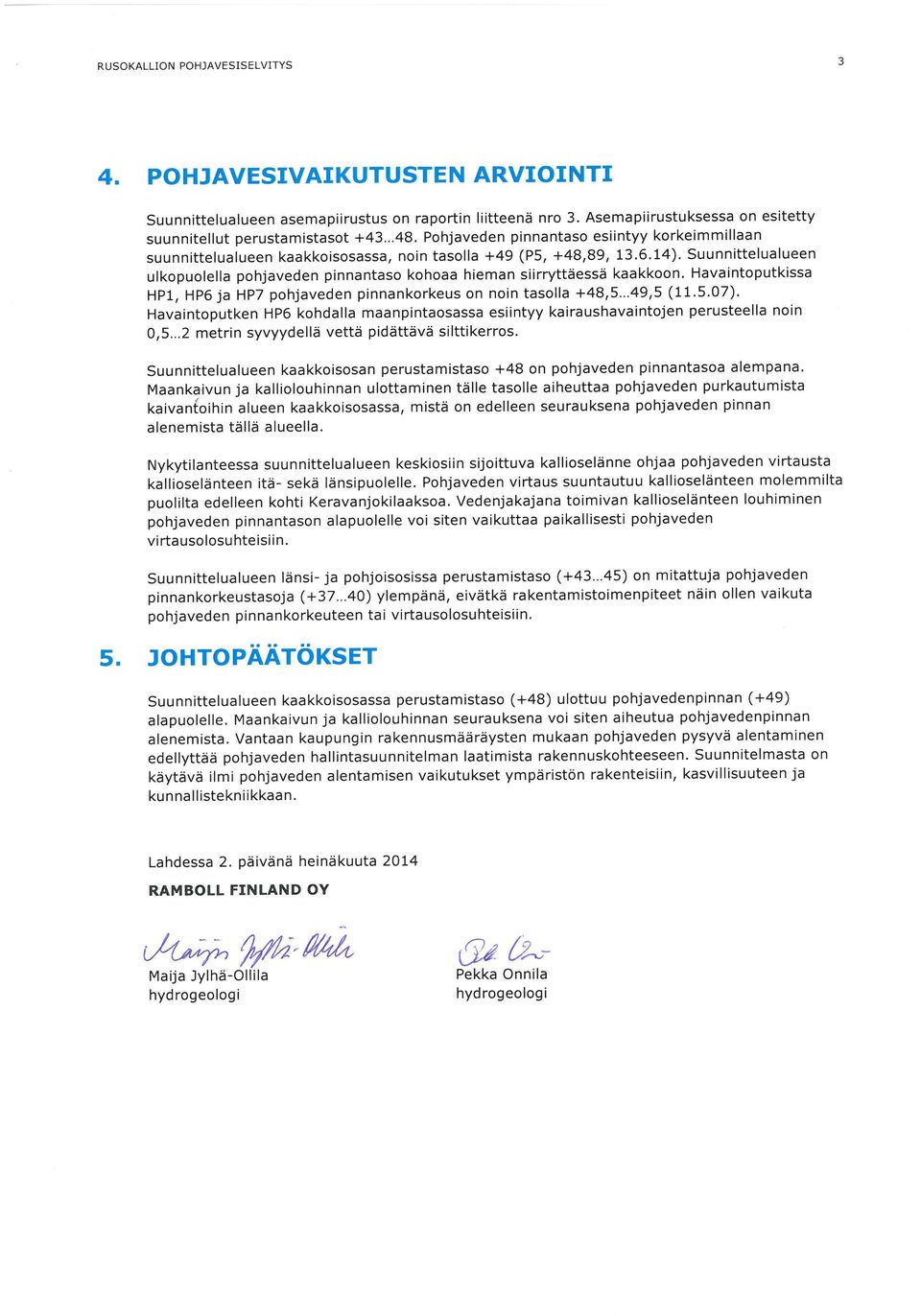

6

7 LIITTEET

8 Liite 1 HAVAINTOPISTEKORTTI (Valintakohdissa oikea vaihtoehto kehystetty) Tutkimuspaikka Rusakalliontie, Vantaa Tilaaja YIT-Rakennus Oy PEIP Projektinumero Piste HP8/14 Havaintoputki Kairaus x-koord ,9 ETRS-GK25 -Huokosilma y-koord ,3 ETRS-GK25 -Vesinäyte Kairaus 0,0 Putki 1,5 1,0 0,5 0,0 MP Putken pää, PP +51,68 N2000 Maanpinta,MP +50,51 Vesipinta, W +43,57 ( ) Siivilän yläpää +42,68 Siivilän alapää +40,68 Pohja/Kärki +40,68 Putken laatu pvc Halkaisija ø 25 mm Siivilätyyppi rakosiivilä -0,5-0,5-1,0-1,0 Näytteenottotapa srhk -1,5-2,0-2,5-3,0-3,5-4,0-1,5-2,0-2,5-3,0-3,5-4,0 Maanpinnalta pumppaus Uppopumpulla pumppaus Näytteenotto noutajalla Sisäletkulla pumppaus Veden esiintymismuoto -4,5-5,0-5,5-6,0-6,5-4,5-5,0-5,5-6,0-6,5 W Pohjavesi Pintavesi Orsivesi Vedenantoisuuspumppaus HkMr -7,0-7,5-8,0-7,0-7,5-8,0 Syv. mp:sta Vedenantoisuus (l/min) Kirkastum. (m) Alkutilanne Lopputilanne (min) -8,5-8,5-9,0-9,0-9,5-9,5-10,0-10,0-10,5-10,5 E.k.s -11,0-11,5-12,0-11,0-11,5-12,0 Muut havainnot -12,5-12,5-13,0-13,0-13,5-13,5-14,0-14,0-14,5-14,5-15,0-15,0 W:\1386\YIT_Rakennus\ _Rusokallio_Vantaa_pohjavesiselvitys\Liitteet\Liite1_hp-kortit.xlsx

9 Liite 1 HAVAINTOPISTEKORTTI (Valintakohdissa oikea vaihtoehto kehystetty) Tutkimuspaikka Rusakalliontie, Vantaa Tilaaja YIT-Rakennus Oy PEIP Projektinumero Piste HP9/14 Havaintoputki Kairaus x-koord ,8 ETRS-GK25 -Huokosilma y-koord ,9 ETRS-GK25 -Vesinäyte Kairaus srhk Sr Hk 0,0-0,5-1,0-1,5-2,0-2,5-3,0-3,5-4,0 Putki 1,5 1,0 0,5 0,0-0,5-1,0-1,5-2,0-2,5-3,0-3,5-4,0 MP W Putken pää, PP +42,07 N2000 Maanpinta,MP +40,91 Vesipinta, W +40,18 ( ) Siivilän yläpää +35,07 Siivilän alapää +33,07 Pohja/Kärki +33,07 Putken laatu pvc Halkaisija ø 25 mm Siivilätyyppi rakosiivilä Näytteenottotapa Maanpinnalta pumppaus Uppopumpulla pumppaus Näytteenotto noutajalla Sisäletkulla pumppaus Veden esiintymismuoto HkMr -4,5-5,0-5,5-6,0-6,5-4,5-5,0-5,5-6,0-6,5 Pohjavesi Pintavesi Orsivesi Vedenantoisuuspumppaus Kallio -7,0-7,5-8,0-7,0-7,5-8,0 Syv. mp:sta Vedenantoisuus (l/min) Kirkastum. (m) Alkutilanne Lopputilanne (min) -8,5-8,5-9,0-9,0-9,5-9,5-10,0-10,0-10,5-10,5-11,0-11,0-11,5-12,0-11,5-12,0 Muut havainnot -12,5-13,0-12,5-13,0 Kallio +34,51 (-6,4 m mp:sta) -13,5-13,5-14,0-14,0-14,5-14,5-15,0-15,0 W:\1386\YIT_Rakennus\ _Rusokallio_Vantaa_pohjavesiselvitys\Liitteet\Liite1_hp-kortit.xlsx

10 Liite 1 HAVAINTOPISTEKORTTI (Valintakohdissa oikea vaihtoehto kehystetty) Tutkimuspaikka Rusakalliontie, Vantaa Tilaaja YIT-Rakennus Oy PEIP Projektinumero Piste HP10/14 Havaintoputki Kairaus x-koord ,6 ETRS-GK25 -Huokosilma y-koord ,4 ETRS-GK25 -Vesinäyte Kairaus Hk HkMr 0,0-0,5-1,0-1,5-2,0-2,5-3,0-3,5-4,0 Putki 1,5 1,0 0,5 0,0-0,5-1,0-1,5-2,0-2,5-3,0-3,5-4,0 MP W Putken pää, PP +41,29 N2000 Maanpinta,MP +40,07 Vesipinta, W +37,01 ( ) Siivilän yläpää +35,29 Siivilän alapää +33,29 Pohja/Kärki +33,29 Putken laatu pvc Halkaisija ø 25 mm Siivilätyyppi rakosiivilä Näytteenottotapa Maanpinnalta pumppaus Uppopumpulla pumppaus Näytteenotto noutajalla Sisäletkulla pumppaus Veden esiintymismuoto -4,5-5,0-5,5-6,0-6,5-4,5-5,0-5,5-6,0-6,5 Pohjavesi Pintavesi Orsivesi Vedenantoisuuspumppaus Kallio -7,0-7,5-8,0-7,0-7,5-8,0 Syv. mp:sta Vedenantoisuus (l/min) Kirkastum. (m) Alkutilanne Lopputilanne (min) -8,5-8,5-9,0-9,0-9,5-9,5-10,0-10,0-10,5-10,5-11,0-11,0-11,5-12,0-11,5-12,0 Muut havainnot -12,5-13,0-12,5-13,0 Kallio +33,47 (-6,6 m mp:sta) -13,5-13,5-14,0-14,0-14,5-14,5-15,0-15,0 W:\1386\YIT_Rakennus\ _Rusokallio_Vantaa_pohjavesiselvitys\Liitteet\Liite1_hp-kortit.xlsx

11

12

13

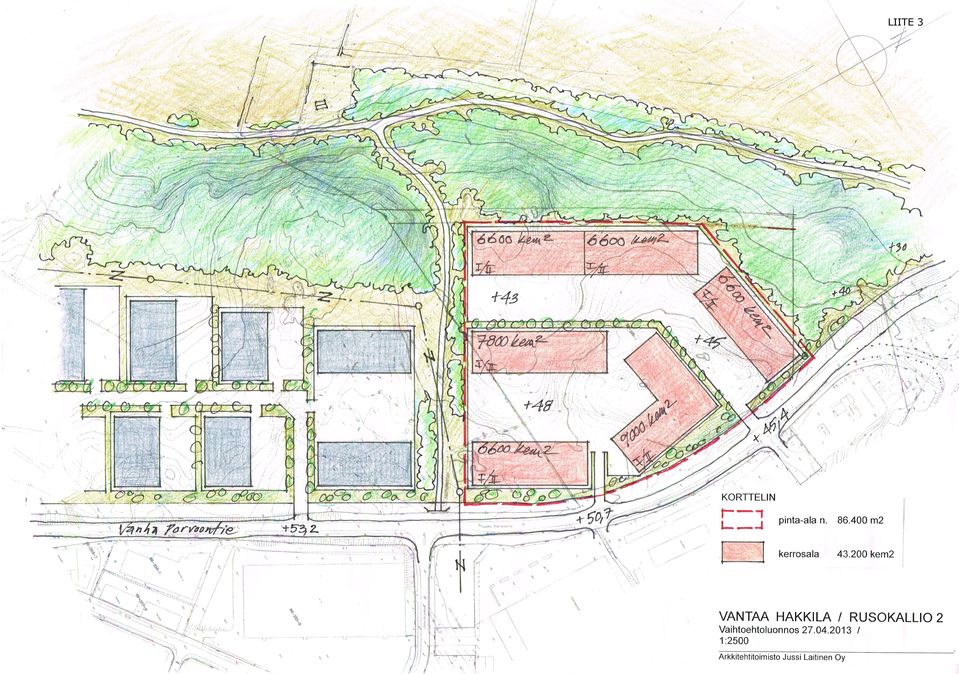

14 LIITE 3

15 PIIRUSTUKSET

16 W:\1386\YIT_Rakennus\ _Rusokallio_Vantaa_pohjavesiselvitys\Piirustukset\ _piir1_yleiskartta.dwg RUSOKALLIO VALKEALÄHTEEN VO POHJAVESIALUEEN RAJA POHJAVEDEN MUODOSTUMISALUEEN RAJA Peruskartta c Maanmittauslaitoksen aineistoa 02/2014 Pohjavesialuerajat c SYKE 05/2014 Tunn. Lukum. Muutos Nimim. Päiväys Rakennuskohteen nimi ja osoite Piirustuksen sisältö Mittakaava YIT RAKENNUS OY Yleiskartta 1: Rusokallion pohjavesiselvitys Vanha Porvoontie 256 Ramboll Niemenkatu LAHTI puh hyv. M.Jylhä-Ollila Työnro Suunn.ala YMP Tiedosto Piirustusnro Muutos 1 piir. suunn. pvm PIVK P.Onnila

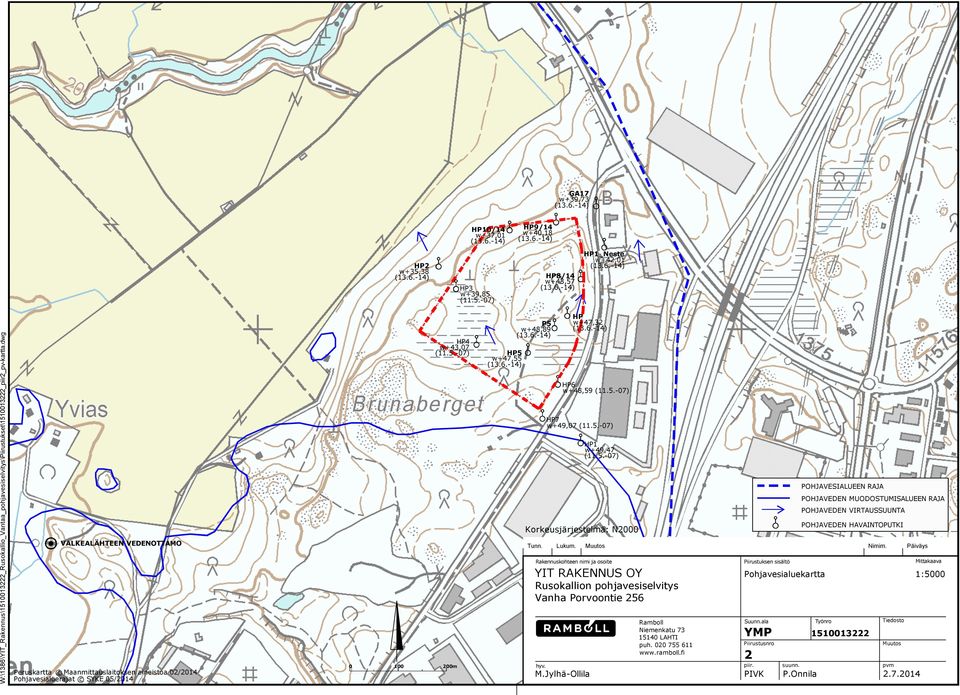

17 GA17 w+39,73 ( ) HP10/14 w+37,01 ( ) HP9/14 w+40,18 ( ) HP1_Neste w+42,01 ( ) HP2 w+35,38 ( ) HP8/14 w+43,57 ( ) W:\1386\YIT_Rakennus\ _Rusokallio_Vantaa_pohjavesiselvitys\Piirustukset\ _piir2_pv-kartta.dwg HP3 w+39,85 ( ) HP4 w+43,07 ( ) P5 w+48,89 ( ) HP w+47,32 ( ) HP5 w+47,55 ( ) HP6 w+48,59 ( ) HP7 w+49,07 ( ) HP1 w+49,47 ( ) POHJAVESIALUEEN RAJA POHJAVEDEN MUODOSTUMISALUEEN RAJA POHJAVEDEN VIRTAUSSUUNTA POHJAVEDEN HAVAINTOPUTKI Korkeusjärjestelmä: N2000 VALKEALÄHTEEN VEDENOTTAMO Tunn. Lukum. Muutos Nimim. Päiväys Rakennuskohteen nimi ja osoite Piirustuksen sisältö Mittakaava YIT RAKENNUS OY Pohjavesialuekartta 1:5000 Rusokallion pohjavesiselvitys Vanha Porvoontie 256 Ramboll Niemenkatu LAHTI puh Peruskartta c Maanmittauslaitoksen aineistoa 02/2014 Pohjavesialuerajat c SYKE 05/ m hyv. M.Jylhä-Ollila Työnro Suunn.ala YMP Tiedosto Piirustusnro Muutos 2 piir. suunn. pvm PIVK P.Onnila

18 GA17 w+39,73 ( ) HP9/14 w+40,18 ( ) HP10/14 w+37,01 ( ) HP1_Neste w+42,01 ( ) HP2 w+35,38 ( ) HP8/14 w+43,57 ( ) W:\1386\YIT_Rakennus\ _Rusokallio_Vantaa_pohjavesiselvitys\Piirustukset\ _piir3_tutkimuskartta.dwg HP3 w+39,85 ( ) HP w+47,32 ( ) P5 w+48,89 ( ) HP4 w+43,07 ( ) HP5 w+47,55 ( ) HP6 w+48,59 ( ) 0 Tunn. HP7 w+49,07 ( ) Lukum. 100 m Muutos Nimim. Päiväys Rakennuskohteen nimi ja osoite Piirustuksen sisältö Mittakaava YIT RAKENNUS OY Tutkimuskartta 1:2000 Rusokallion pohjavesiselvitys Vanha Porvoontie 256 Ramboll Niemenkatu LAHTI puh HP1 w+49,47 ( ) hyv. Korkeusjärjestelmä: N2000 M.Jylhä-Ollila Työnro Suunn.ala YMP Tiedosto Piirustusnro Muutos 3 piir. suunn. pvm PIVK P.Onnila
