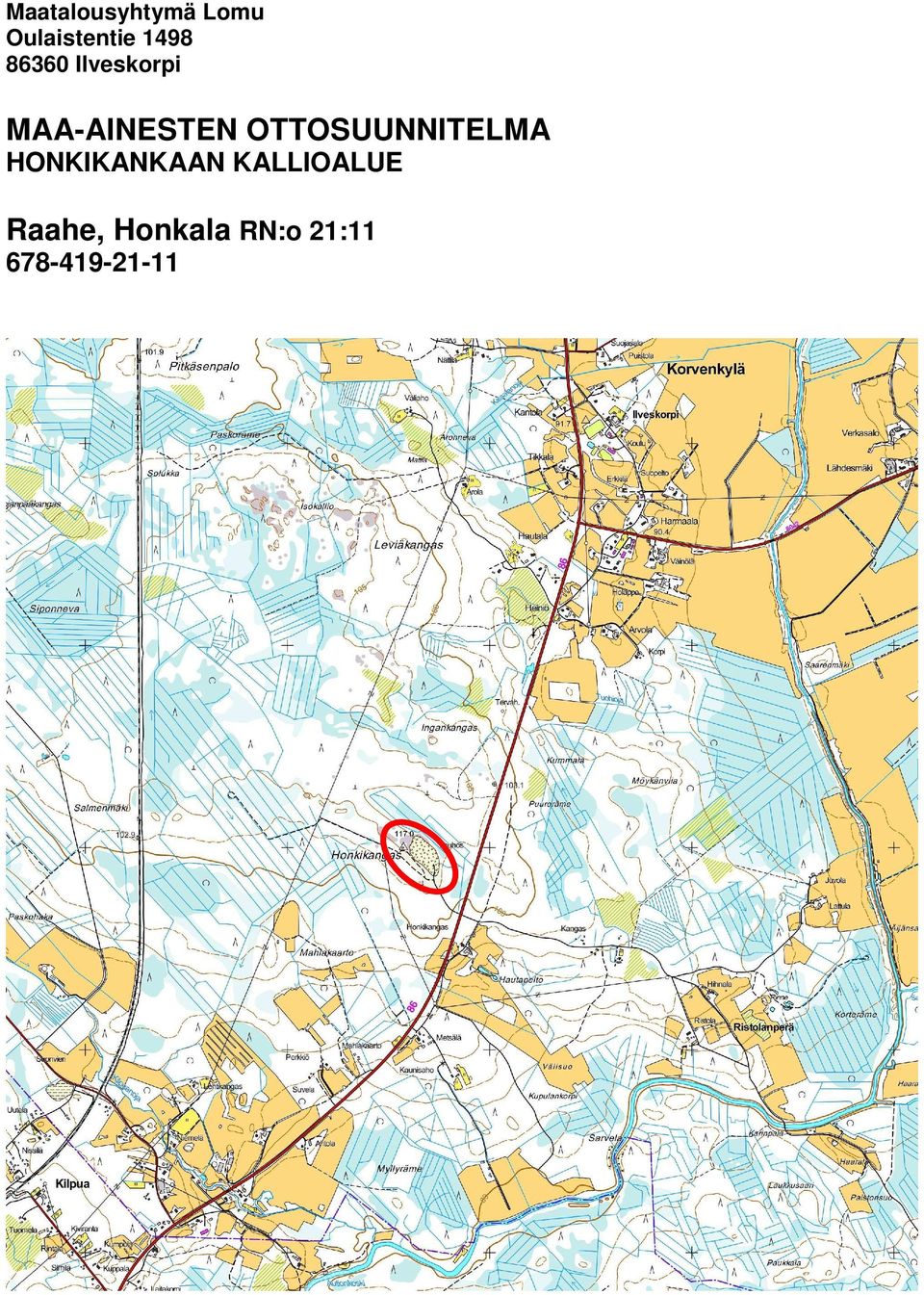

Maatalousyhtymä Lomu Oulaistentie Ilveskorpi MAA-AINESTEN OTTOSUUNNITELMA HONKIKANKAAN KALLIOALUE. Raahe, Honkala RN:o 21:

Transkriptio

1 Maatalousyhtymä Lomu Oulaistentie Ilveskorpi MAA-AINESTEN OTTOSUUNNITELMA HONKIKANKAAN KALLIOALUE Raahe, Honkala RN:o 21:

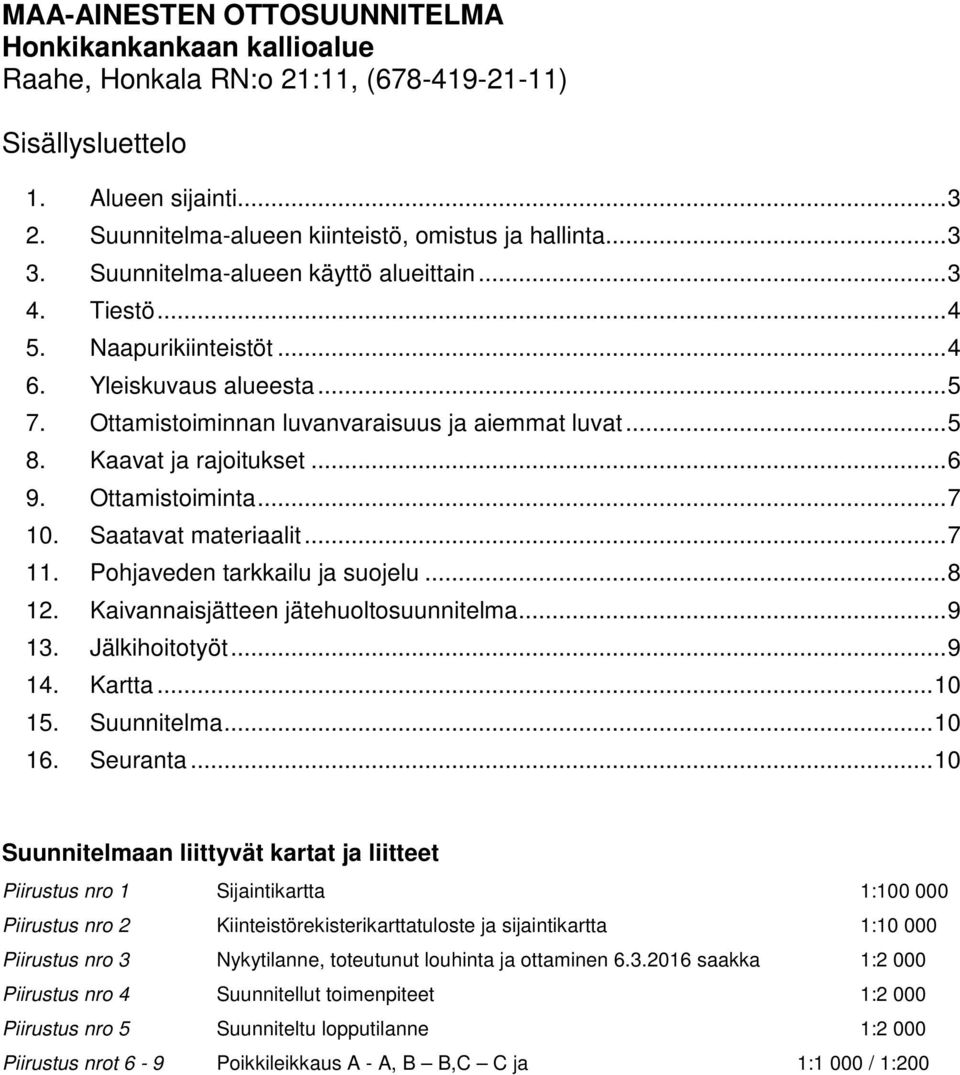

2 MAA-AINESTEN OTTOSUUNNITELMA Honkikankankaan kallioalue Raahe, Honkala RN:o 21:11, ( ) Sisällysluettelo 1. Alueen sijainti Suunnitelma-alueen kiinteistö, omistus ja hallinta Suunnitelma-alueen käyttö alueittain Tiestö Naapurikiinteistöt Yleiskuvaus alueesta Ottamistoiminnan luvanvaraisuus ja aiemmat luvat Kaavat ja rajoitukset Ottamistoiminta Saatavat materiaalit Pohjaveden tarkkailu ja suojelu Kaivannaisjätteen jätehuoltosuunnitelma Jälkihoitotyöt Kartta Suunnitelma Seuranta Suunnitelmaan liittyvät kartat ja liitteet Piirustus nro 1 Sijaintikartta 1: Piirustus nro 2 Kiinteistörekisterikarttatuloste ja sijaintikartta 1: Piirustus nro 3 Nykytilanne, toteutunut louhinta ja ottaminen saakka 1:2 000 Piirustus nro 4 Suunnitellut toimenpiteet 1:2 000 Piirustus nro 5 Suunniteltu lopputilanne 1:2 000 Piirustus nrot 6-9 Poikkileikkaus A - A, B B,C C ja 1:1 000 / 1:200

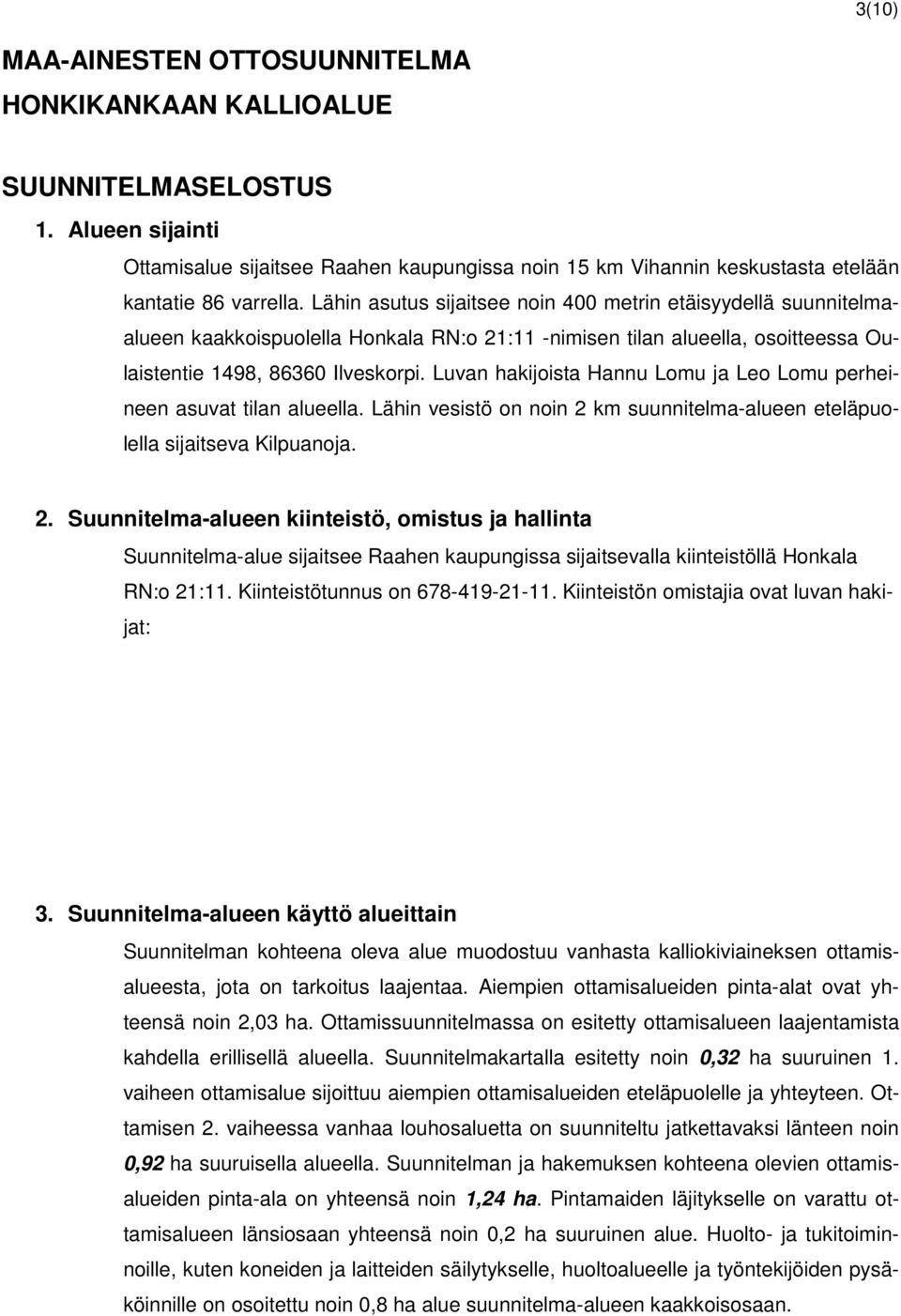

3 3(10) MAA-AINESTEN OTTOSUUNNITELMA HONKIKANKAAN KALLIOALUE SUUNNITELMASELOSTUS 1. Alueen sijainti Ottamisalue sijaitsee Raahen kaupungissa noin 15 km Vihannin keskustasta etelään kantatie 86 varrella. Lähin asutus sijaitsee noin 400 metrin etäisyydellä suunnitelmaalueen kaakkoispuolella Honkala RN:o 21:11 -nimisen tilan alueella, osoitteessa Oulaistentie 1498, Ilveskorpi. Luvan hakijoista Hannu Lomu ja Leo Lomu perheineen asuvat tilan alueella. Lähin vesistö on noin 2 km suunnitelma-alueen eteläpuolella sijaitseva Kilpuanoja. 2. Suunnitelma-alueen kiinteistö, omistus ja hallinta Suunnitelma-alue sijaitsee Raahen kaupungissa sijaitsevalla kiinteistöllä Honkala RN:o 21:11. Kiinteistötunnus on Kiinteistön omistajia ovat luvan hakijat: 2.1. Lomu Hannu Pekka, 1/3 Oulaistentie 1498, Ilveskorpi 2.2. Lomu Harri Juhani Vesitie 4 B 7, Haapavesi 2.3. Lomu Leo Leino Oulaistentie 1498, Ilveskorpi 3. Suunnitelma-alueen käyttö alueittain Suunnitelman kohteena oleva alue muodostuu vanhasta kalliokiviaineksen ottamisalueesta, jota on tarkoitus laajentaa. Aiempien ottamisalueiden pinta-alat ovat yhteensä noin 2,03 ha. Ottamissuunnitelmassa on esitetty ottamisalueen laajentamista kahdella erillisellä alueella. Suunnitelmakartalla esitetty noin 0,32 ha suuruinen 1. vaiheen ottamisalue sijoittuu aiempien ottamisalueiden eteläpuolelle ja yhteyteen. Ottamisen 2. vaiheessa vanhaa louhosaluetta on suunniteltu jatkettavaksi länteen noin 0,92 ha suuruisella alueella. Suunnitelman ja hakemuksen kohteena olevien ottamisalueiden pinta-ala on yhteensä noin 1,24 ha. Pintamaiden läjitykselle on varattu ottamisalueen länsiosaan yhteensä noin 0,2 ha suuruinen alue. Huolto- ja tukitoiminnoille, kuten koneiden ja laitteiden säilytykselle, huoltoalueelle ja työntekijöiden pysäköinnille on osoitettu noin 0,8 ha alue suunnitelma-alueen kaakkoisosaan.

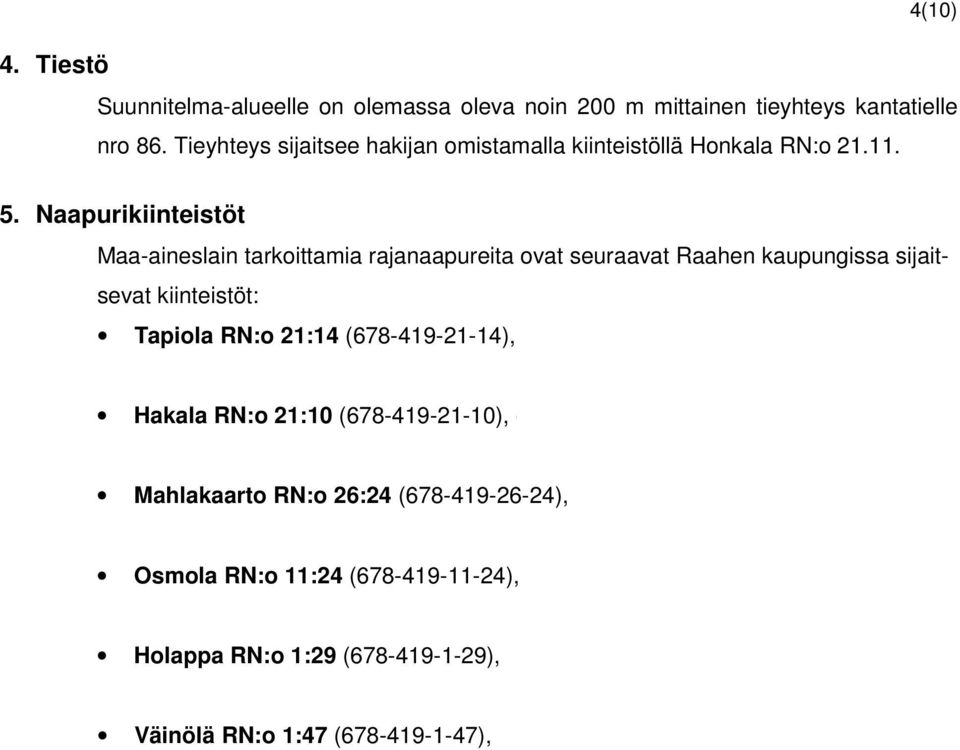

4 4(10) 4. Tiestö Suunnitelma-alueelle on olemassa oleva noin 200 m mittainen tieyhteys kantatielle nro 86. Tieyhteys sijaitsee hakijan omistamalla kiinteistöllä Honkala RN:o Naapurikiinteistöt Maa-aineslain tarkoittamia rajanaapureita ovat seuraavat Raahen kaupungissa sijaitsevat kiinteistöt: Tapiola RN:o 21:14 ( ), om. Rajaniemi Raimo Ensio, osoite: Laitakatu 5, Oulainen Hakala RN:o 21:10 ( ), om. Rajaniemi Joonas Timo Tapio, osoite: Päretie 10, Oulu Mahlakaarto RN:o 26:24 ( ), om. Nyyssönen Olli Pauli, osoite: Alhonsaarentie 70, Muurame Osmola RN:o 11:24 ( ), om. Siponmaa Antti Samuli, osoite: Mikael Soinisen tie 1 B 10, Helsinki Holappa RN:o 1:29 ( ), om. Holappa Simo Johannes ja Holappa Terttu Anneli, osoite: Korvenaho 110, Ilveskorpi Väinölä RN:o 1:47 ( ), om. Harmaala Risto Tapani, osoite: Verkaperäntie 37, Ilveskorpi

5 5(10) 6. Yleiskuvaus alueesta Suunnitelma-alue on pääosin vanhaa kalliokiviaineksen ottamisaluetta. Alueelta on otettu kiviainesta vuodesta 2006 alkaen. Suunnitelmassa esitetty ottamisalueen laajennus vaiheessa 2 on metsätalousmaata. Laajennusalueen metsätyyppi on kitumaa (kalliometsä Vr). Alue on pääosin avokallioaluetta. Suunnitelma-alueen maanpinnan korkeus vaihtelee (N 2000). 7. Ottamistoiminnan luvanvaraisuus ja aiemmat luvat Maa-aineslain ( /555) 1 mukaan maa-ainesten ottamiseen tarvitaan lupa. Suunnitelma-alueelle on aiemmin myönnetty seuraavat luvat kalliokiviaineksen ottamiseksi: m 3 -ktr, m 3 -ktr,

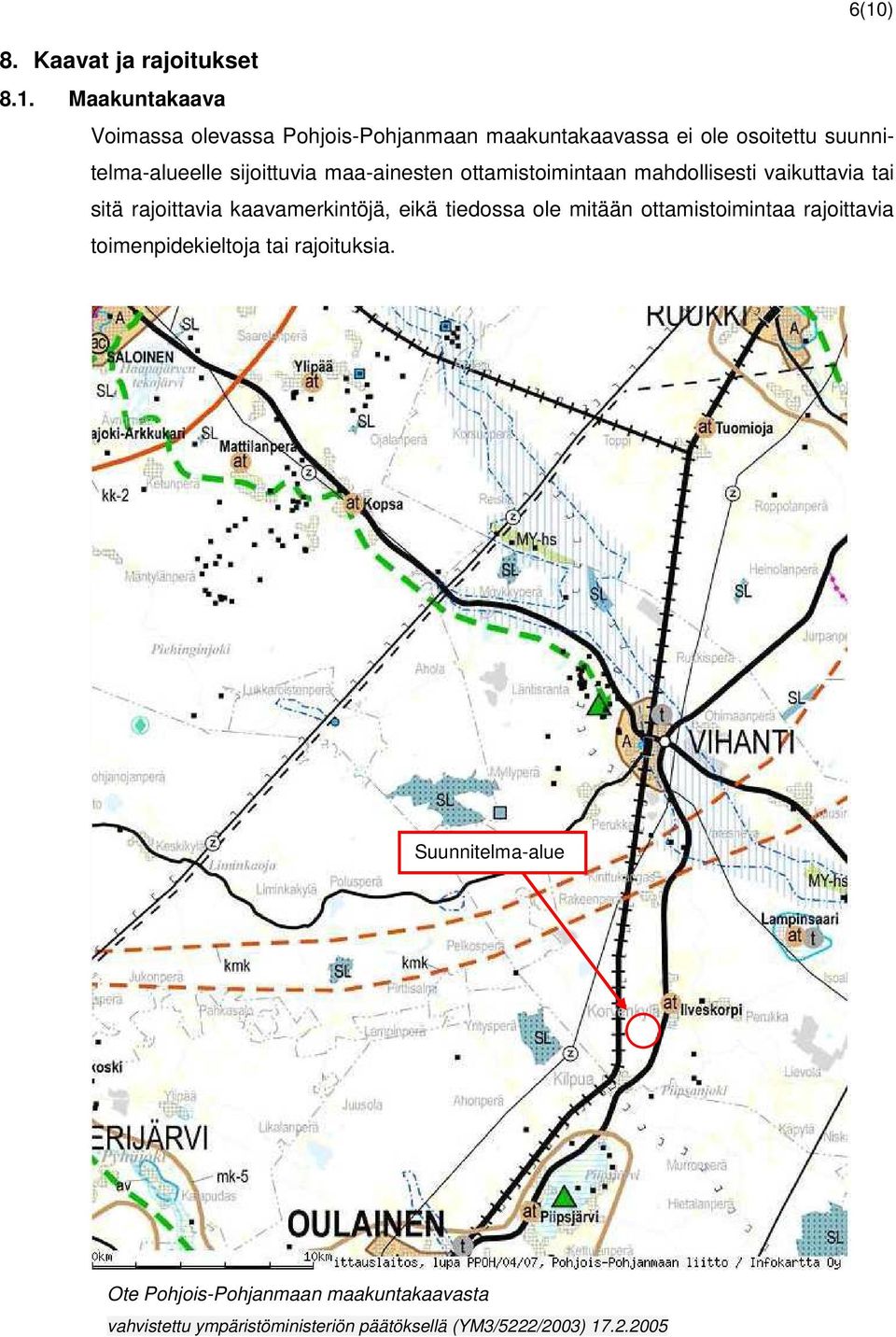

6 6(10) 8. Kaavat ja rajoitukset 8.1. Maakuntakaava Voimassa olevassa Pohjois-Pohjanmaan maakuntakaavassa ei ole osoitettu suunnitelma-alueelle sijoittuvia maa-ainesten ottamistoimintaan mahdollisesti vaikuttavia tai sitä rajoittavia kaavamerkintöjä, eikä tiedossa ole mitään ottamistoimintaa rajoittavia toimenpidekieltoja tai rajoituksia. Suunnitelma-alue Ote Pohjois-Pohjanmaan maakuntakaavasta vahvistettu ympäristöministeriön päätöksellä (YM3/5222/2003)

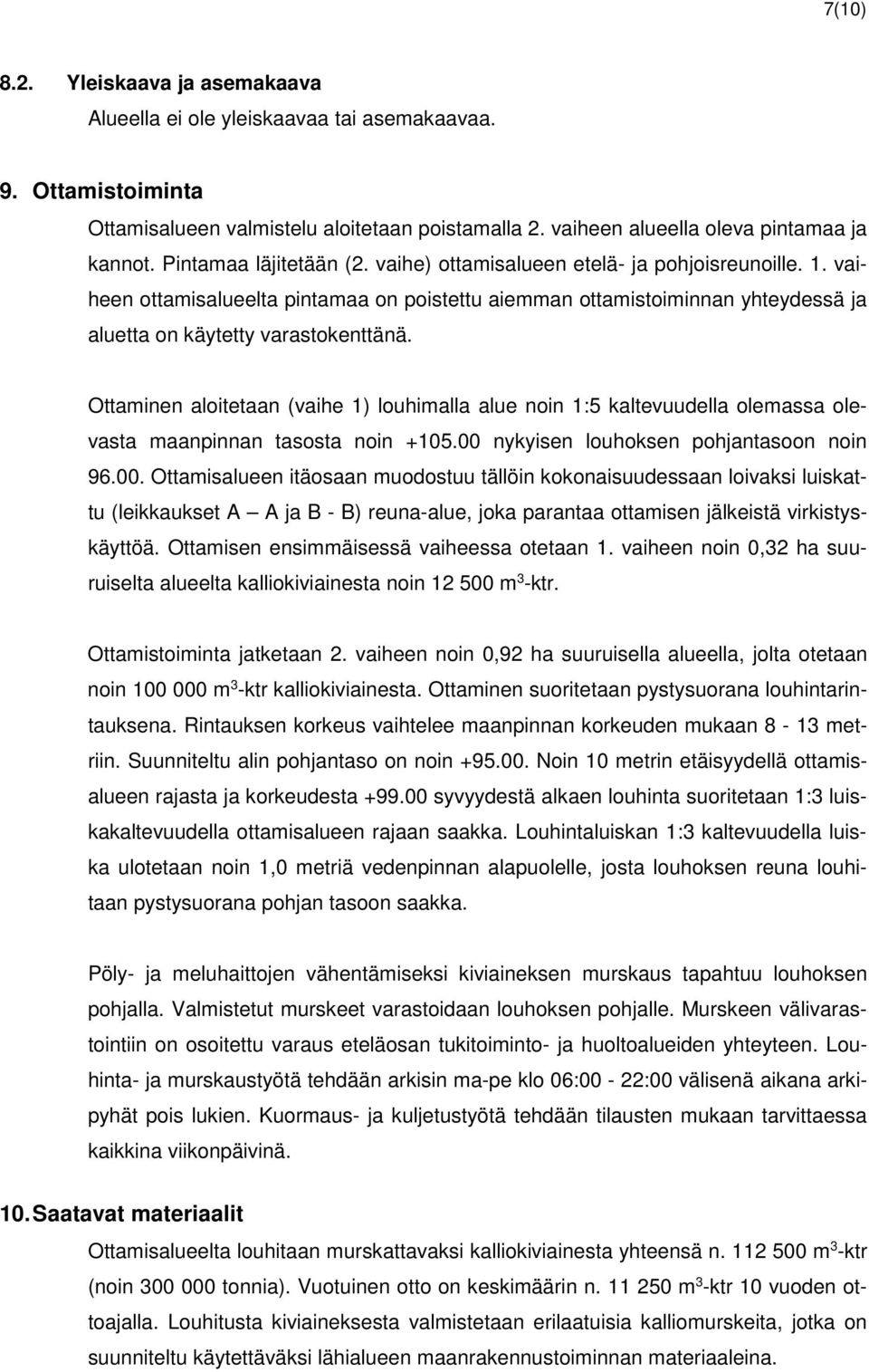

7 7(10) 8.2. Yleiskaava ja asemakaava Alueella ei ole yleiskaavaa tai asemakaavaa. 9. Ottamistoiminta Ottamisalueen valmistelu aloitetaan poistamalla 2. vaiheen alueella oleva pintamaa ja kannot. Pintamaa läjitetään (2. vaihe) ottamisalueen etelä- ja pohjoisreunoille. 1. vaiheen ottamisalueelta pintamaa on poistettu aiemman ottamistoiminnan yhteydessä ja aluetta on käytetty varastokenttänä. Ottaminen aloitetaan (vaihe 1) louhimalla alue noin 1:5 kaltevuudella olemassa olevasta maanpinnan tasosta noin nykyisen louhoksen pohjantasoon noin Ottamisalueen itäosaan muodostuu tällöin kokonaisuudessaan loivaksi luiskattu (leikkaukset A A ja B - B) reuna-alue, joka parantaa ottamisen jälkeistä virkistyskäyttöä. Ottamisen ensimmäisessä vaiheessa otetaan 1. vaiheen noin 0,32 ha suuruiselta alueelta kalliokiviainesta noin m 3 -ktr. Ottamistoiminta jatketaan 2. vaiheen noin 0,92 ha suuruisella alueella, jolta otetaan noin m 3 -ktr kalliokiviainesta. Ottaminen suoritetaan pystysuorana louhintarintauksena. Rintauksen korkeus vaihtelee maanpinnan korkeuden mukaan 8-13 metriin. Suunniteltu alin pohjantaso on noin Noin 10 metrin etäisyydellä ottamisalueen rajasta ja korkeudesta syvyydestä alkaen louhinta suoritetaan 1:3 luiskakaltevuudella ottamisalueen rajaan saakka. Louhintaluiskan 1:3 kaltevuudella luiska ulotetaan noin 1,0 metriä vedenpinnan alapuolelle, josta louhoksen reuna louhitaan pystysuorana pohjan tasoon saakka. Pöly- ja meluhaittojen vähentämiseksi kiviaineksen murskaus tapahtuu louhoksen pohjalla. Valmistetut murskeet varastoidaan louhoksen pohjalle. Murskeen välivarastointiin on osoitettu varaus eteläosan tukitoiminto- ja huoltoalueiden yhteyteen. Louhinta- ja murskaustyötä tehdään arkisin ma-pe klo 06:00-22:00 välisenä aikana arkipyhät pois lukien. Kuormaus- ja kuljetustyötä tehdään tilausten mukaan tarvittaessa kaikkina viikonpäivinä. 10. Saatavat materiaalit Ottamisalueelta louhitaan murskattavaksi kalliokiviainesta yhteensä n m 3 -ktr (noin tonnia). Vuotuinen otto on keskimäärin n m 3 -ktr 10 vuoden ottoajalla. Louhitusta kiviaineksesta valmistetaan erilaatuisia kalliomurskeita, jotka on suunniteltu käytettäväksi lähialueen maanrakennustoiminnan materiaaleina.

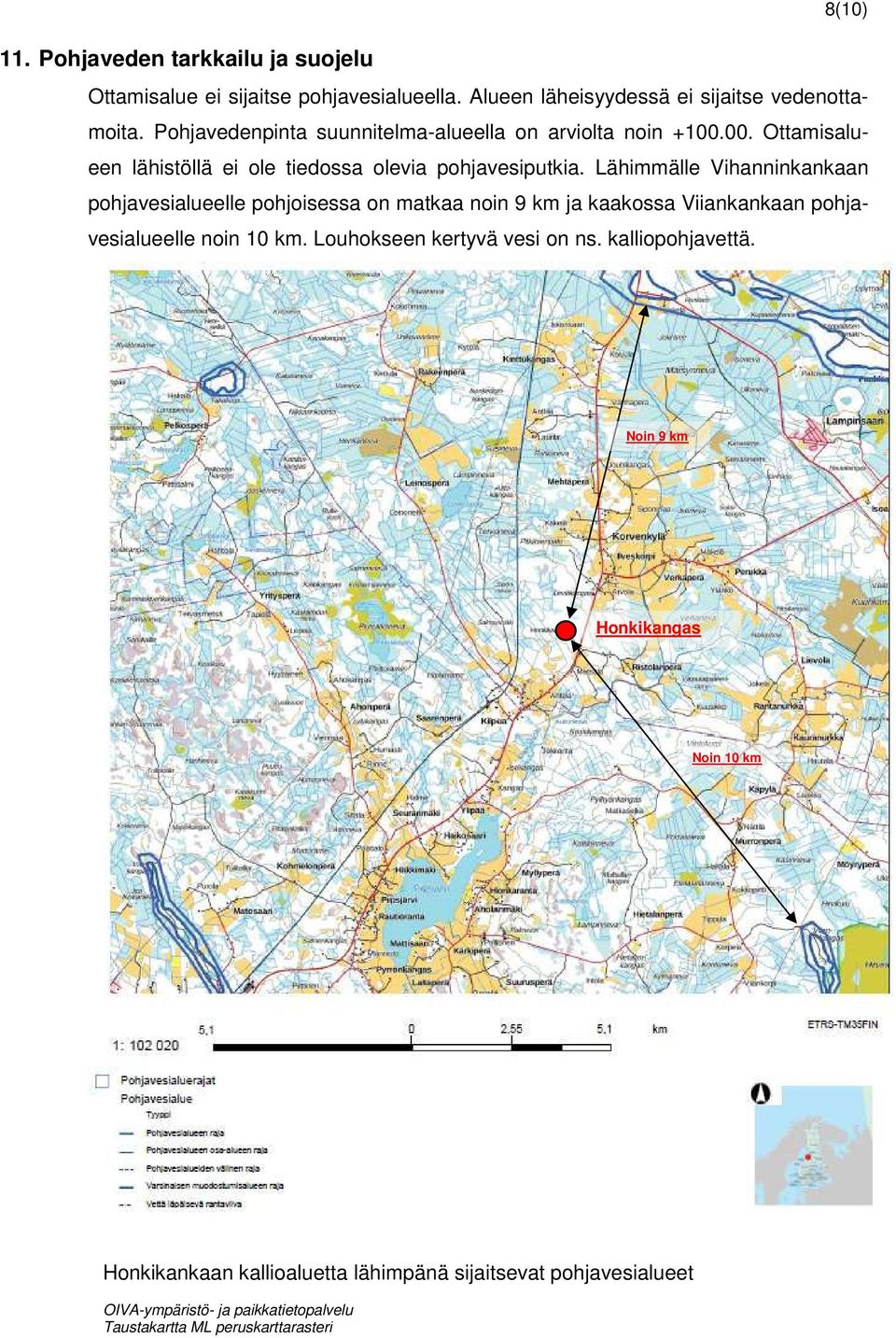

8 8(10) 11. Pohjaveden tarkkailu ja suojelu Ottamisalue ei sijaitse pohjavesialueella. Alueen läheisyydessä ei sijaitse vedenottamoita. Pohjavedenpinta suunnitelma-alueella on arviolta noin Ottamisalueen lähistöllä ei ole tiedossa olevia pohjavesiputkia. Lähimmälle Vihanninkankaan pohjavesialueelle pohjoisessa on matkaa noin 9 km ja kaakossa Viiankankaan pohjavesialueelle noin 10 km. Louhokseen kertyvä vesi on ns. kalliopohjavettä. Noin 9 km Honkikangas Noin 10 km Honkikankaan kallioaluetta lähimpänä sijaitsevat pohjavesialueet OIVA-ympäristö- ja paikkatietopalvelu Taustakartta ML peruskarttarasteri

9 9(10) Poltto- tai voiteluaineita säilytetään ottamisalueella ainoastaan toiminta-aikoina. Louhinta- ja murskaustyön urakoitsija säilyttää toiminnan aikaisen polttoaineen huoltoalueelle sijoitetuissa kaksoisvaipallisissa tyyppihyväksytyissä polttoainesäiliöissä tai kuljettaa päivittäin käytettävän polttoaineen kuljetukseen hyväksytyissä polttoainesäiliöissä. Luvan hakijan työkoneissa (kaivinkoneet ja kauhakuormaaja) käytettävät poltto- ja voiteluaineet säilytetään hakijan omistamissa huoltotiloissa osoitteessa Oulaistentie 1498, Ilveskorpi. Ottamistoiminnan harjoittaja tarkkailee aistihavainnoin pohjaveden laatua louhokseen kertyvästä ja sieltä pois pumpattavasta vedestä. Mikäli pohjaveden värissä tai hajussa havaitaan poikkeamia, on toiminnan harjoittaja velvollinen ilmoittamaan havainnoista ottamistoimintaa valvovalle viranomaiselle ja järjestämään tarvittaessa vesinäytteiden ottamisen. Pumppausmäärät ja mahdolliset poikkeamat vedenlaadussa merkitään työmaapöytäkirjaan. Ottamistoiminnan aikana ottamisalueelle kertyvä kalliopohjavesi pumpataan ottamisalueen pohjoispuolella oleviin vanhoihin metsäojiin. Toiminnan aikainen pumppausveden määrä on noin l/h. Suunnitelma-alue sijaitsee valuma-alueella, jonka pintavedet laskevat Kilpuanojaan. Suunnitelma-alueelta on matkaa Kilpuanojaan noin 2 km. 12. Kaivannaisjätteen jätehuoltosuunnitelma Alueella ottamistoiminnan yhteydessä syntyvät kaivannaisjätteet muodostuvat pääasiassa ottamisalueen länsireunalle läjitettävästä vähäisestä pintamaakerroksesta. Alueen metsätyypistä (kitumaa) ja kalliopaljastumista johtuen pintamaakerroksen määrä on vähäinen. Arvioitu pintamaakerroksen määrä on noin m 3 -itr. Ottamissuunnitelman liitteenä on Ympäristöhallinnon lomake Kaivannaisjätteen jätehuoltosuunnitelma. 13. Jälkihoitotyöt Jälkihoitotöitä tehdään vaiheittain ottamisen ottamistoiminnan etenemisen mukaan. Louhoksen luiskat louhitaan 1:3 kaltevuuteen ottamisalueen rajasta alkaen. Luiskat ulotetaan kaltevuudella 1:3 noin 1,0 metriä vedenpinnan alapuolelle, josta alkaen kaltevuudella 1:1 1:0 louhoksen pohjalle saakka. Ottamisalueen pohja tasataan ja luiskat viimeistellään siten, ettei pohjalle tai luiskiin jätetä isoja kiviä tai lohkareita. Ottamistoiminnan päätyttyä alueelle muodostuu noin 2,0 ha suuruinen pohjavesiallas, jonka syvyys on noin 6 metriä. Pohjavesialtaan riittävä laajuus ja syvyys edesauttavat säilyttämään vedenlaadun hyvänä.

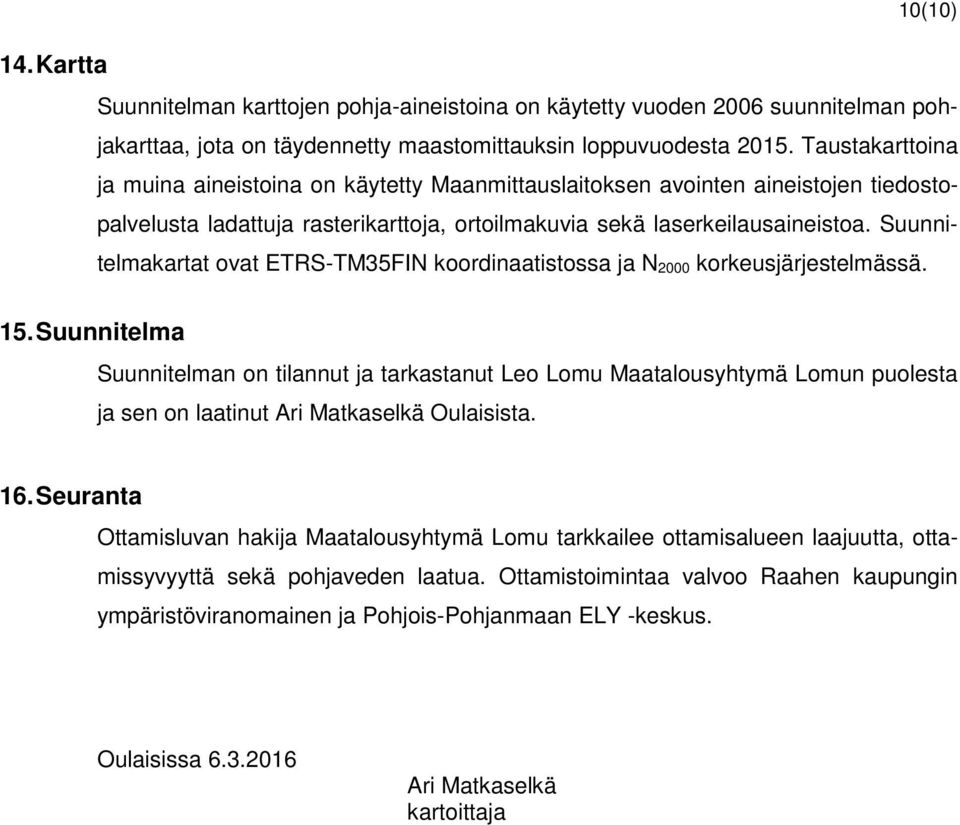

10 10(10) 14. Kartta Suunnitelman karttojen pohja-aineistoina on käytetty vuoden 2006 suunnitelman pohjakarttaa, jota on täydennetty maastomittauksin loppuvuodesta Taustakarttoina ja muina aineistoina on käytetty Maanmittauslaitoksen avointen aineistojen tiedostopalvelusta ladattuja rasterikarttoja, ortoilmakuvia sekä laserkeilausaineistoa. Suunnitelmakartat ovat ETRS-TM35FIN koordinaatistossa ja N 2000 korkeusjärjestelmässä. 15. Suunnitelma Suunnitelman on tilannut ja tarkastanut Leo Lomu Maatalousyhtymä Lomun puolesta ja sen on laatinut Ari Matkaselkä Oulaisista. 16. Seuranta Ottamisluvan hakija Maatalousyhtymä Lomu tarkkailee ottamisalueen laajuutta, ottamissyvyyttä sekä pohjaveden laatua. Ottamistoimintaa valvoo Raahen kaupungin ympäristöviranomainen ja Pohjois-Pohjanmaan ELY -keskus. Oulaisissa Ari Matkaselkä kartoittaja
