1

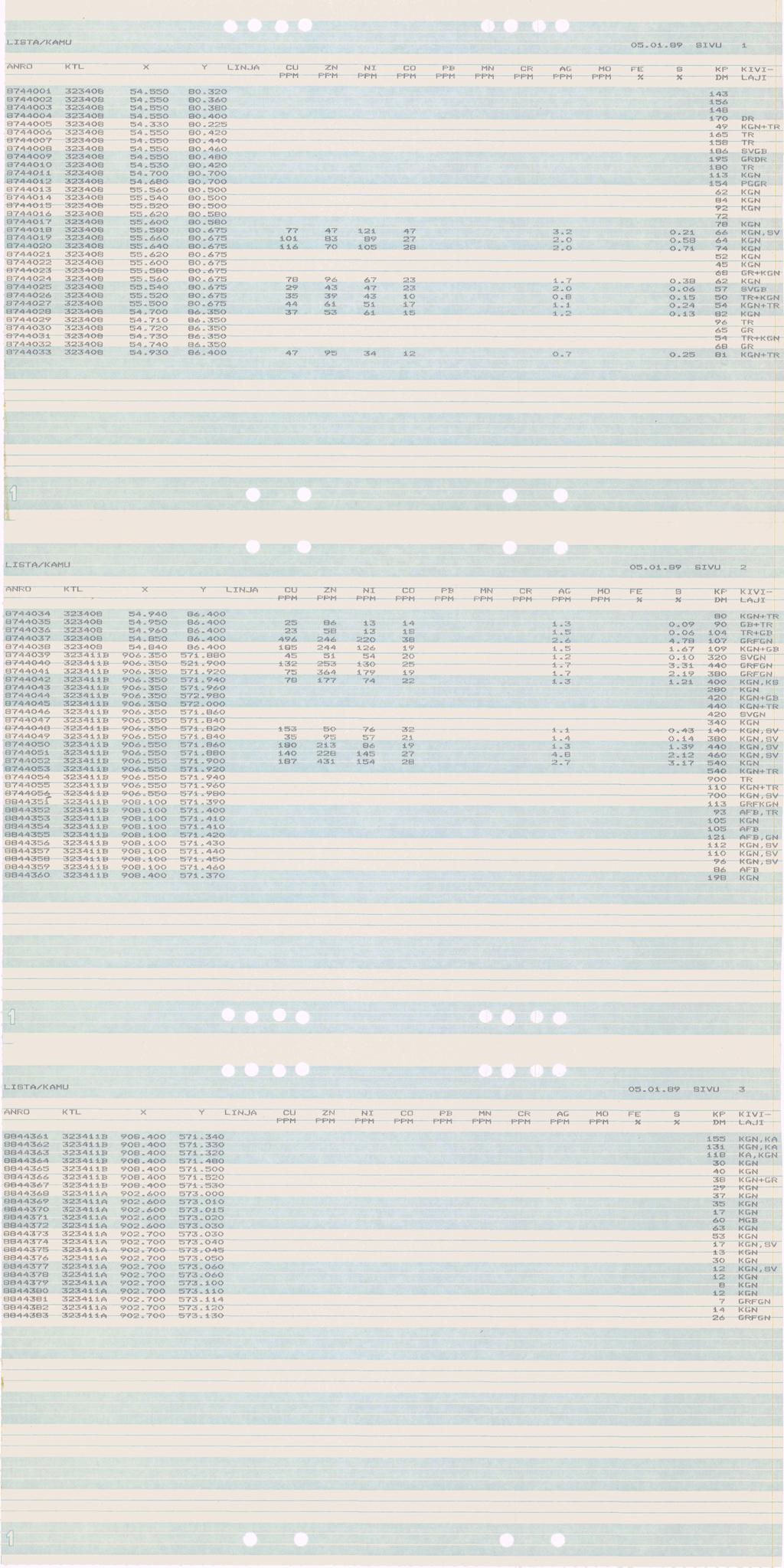

2 TUTKIMUSRAPORTTI 2 (6) 060/ , ll/umv/1989 NAYTTEENOTON TULOKSET KOHTEITTAIN 4.1 Homeselka B 4.2 Perhonlaht i B 4.3 Lamsniemi C, D 4.4 Loskunvuori B 4.5 Menginniemi B 4.6 Markkalinniemi A YHTEENVETO LIITTEET Homeselka Naytepistekartta - Kivilaj it - Magneettinen kartta Perhonlahti - Näytepistekartta - Kivilaj it - Ni, Cu pitoisuuskartta Lamsniemi - Naytepistekartta - Kivilaj it - Ni, Cu pitoisuuskartta - Magneettinen kartta Loskunvuori - Näytepistekartta - Kivilaj it - Ni, Cu pitoisuuskartta Menginniemi - Naytepistekartta - Kivilaj it - Magneettinen kartta - Tulkintaprofiilit Markkalinniemi - Näytepistekartta - Kivilaj it - Magneettinen kartta - Tulkintaprofiilit Analyysitulokset Ominaisvakiotulokset

3 TUTKIMUSRAPORTTI 3 (6) 060/ , ll/umv/1989 Tutkimuskohteet sijaitsevat Kangaslammen Pisamaniemen lansiosasssa seka Haukiveden itäpuolella, Kangaslammen kirkonkylältä kaakkoon. Tutkimuksen tarkoituksena oli selvittää Varkauden lentoalueelta kohdentamattomaksi jääneiden Ni-pitoisten mafisultramafisten kivien lohkareviuhkoja. Selvitystyö kohdistettiin geofysikaalisiin anomalioihin (magneettinen/gravimetrinen). 2 NÄYTTEENOTTO Näytteenotto tehtiin A-604 sondikalustolla. Urakoitsijana toimi Viatek Oy ja SMOY. Näytteenottoa ohjasi maastossa J. Eeronheimo ja U. Vihreäpuu. Näytteitä otettiin kaikkiaan 6 kohteesta, yhteensä 89 naytepistetta. Lähes kaikista saatiin riittävän edustava kivinappinäyte. Vesialueella (Homeselkä) anomalioiden selvitys jäi pahasti kesken nopeasti heikentyneen jaatilanteen vuoksi. Maa-alueilla naytteenotto sujui tyydyttavasti. 4 NAYTTEENOTON TULOKSET KOHTEITTAIN 4.1 Homeselkä B Saatu näytemateriaali pestiin. Kivilaji maaritettiin makroskooppisesti. Kaikista naytteista maaritettiin magneettisuus Geoinstrumentin suskeptibiliteettimittarilla JH-8. Osasta näytteitä tehtiin myös ominaisvastusmaaritykset. Näytteitä analysoitiin 22. Niistä määritettiin AAS:lla Cu, Zn, Ni, Co, Ag ja S. Tulokset on taltioitu ATK:lle KAMU-tiedostoon. Kivilajikartat on taydennetty näytetietoja vastaavaksi. Lähtökohtana Homeselalla olevien anomalioiden tutkimuksille oli selvittaa Rauhalahdessa olevien Ni-pitoisten PYGB-lohkareiden lähtöpaikka (rap. 015/3234/UMV-86). Anomalia-alueilla suunniteltiin kaikkiaan 4 näytteenottoprofiilia. Nopeasti heikentyneen jaatilanteen vuoksi näytteitä pystyttiin ottamaan vain yhdeltä profiililta ja lisäksi muutamia hajapisteitä.

4 0 = outokumpu KANOslEOLUSUUS TUTKIMUSRAPORTTI 4 (6) 060/ , 11/UMV/ Perhonlahti B 4.3 Lamsniemi C, D Saadut naytteet edustavat pääasiassa happamia syväkiviä (TR, GRDR, KVDR). Yhdestä pisteestä tavoitettiin SVGB. Näytteistä ei tavattu sulfideja. Ne eivät myöskään selitä alueella olevia painovoima- ja magneettisia anomalioita. Vuoden 85 tutkimusten yhteydessä Perhonlahdesta tavoitettiin vähakiisuinen MPYR-lohkareviuhka, jonka edustalla on heikko magneettinen anomalia (Rap. 015/3234/UMV 86). Tehdyllä naytteenotolla pyrittiin anomalia-alueelta paikantamaan mahdollista, lohkareiden tyyppistä muodostumaa. Alueelta otettiin kolmesta profiilista yhteensä 15 naytetta.yhdelta naytepisteelta ( ) tavoitettiin hienorakeinen, massamainen SVGB. Muut näytteet edustavat alueelle tyypillistä neosomivaltaista KGNMGT : a. Näytteiden magneettisuudessa on pientä vaihtelua satunnaisesta kiisupitoisuudesta johtuen. Se selittää ainakin osan alueen anomalioista. Lohkareiden lähtökohta ei tutkimuksella selvinnyt. Selitystä vaille jäi myös alueen heikko painovoimaanomalia. Pisamaniemen eteläpäässä, Lamsniemessa on PRDlohkareiden tihentyma (Ni c 0,4 %), rap. 015/3234/ UMV-86. Lohkareiden selvittämiseksi tehdyssä geokemian tutkimuksessa alueelta paikannettiin heikko Nianomalia (Rap. 062/ /SEP-85). Anomalian syyn selvittämiseksi otettiin alueella sijaitsevista magneettisista häiriöistä 11 kalliomurskenaytetta kahdesta eri profiilista. Kiillegneissien ja kiisupitoisten grafiittigneissien lisäksi saatiin naytteenotossa viitteitä breksioituneesta MSVGB-muodostumasta. Tyypiltään kivilaji ei ole Ni-otollista. Analyysituloksissa on GRFGN:n osalta kohonneita Cu-, Zn- ja Ni-pitoisuuksia. Tämä viittaa geokemian ja magneettisten anomalioiden aiheutuvan sedimentti kiviin liittyvästä sulfidipitoisuudesta.

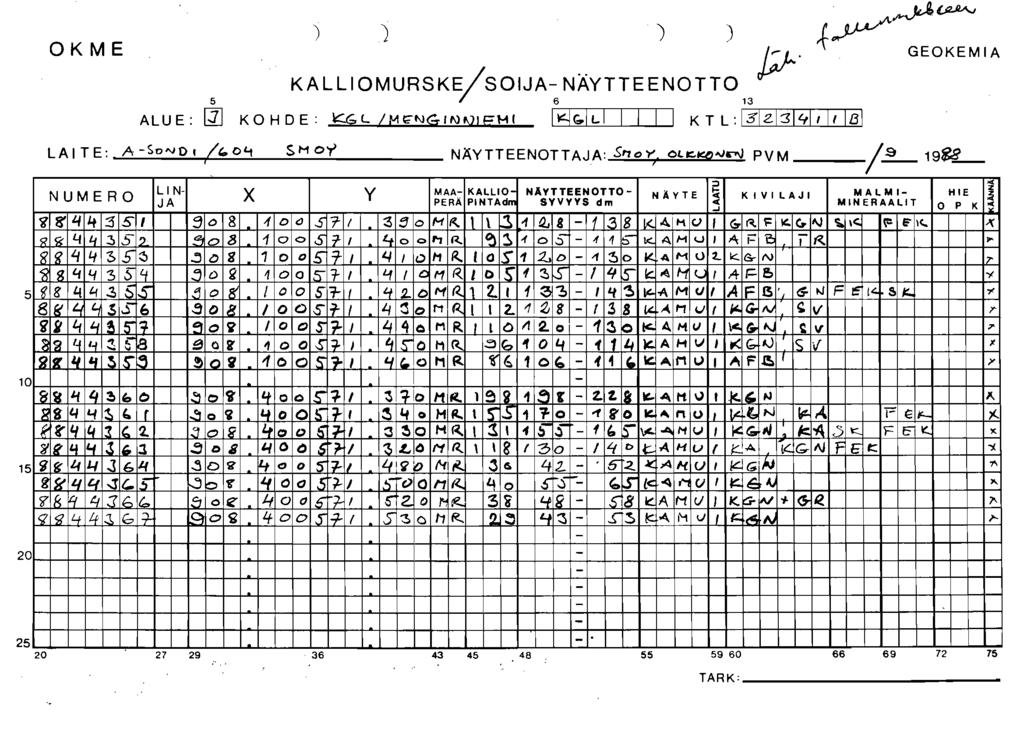

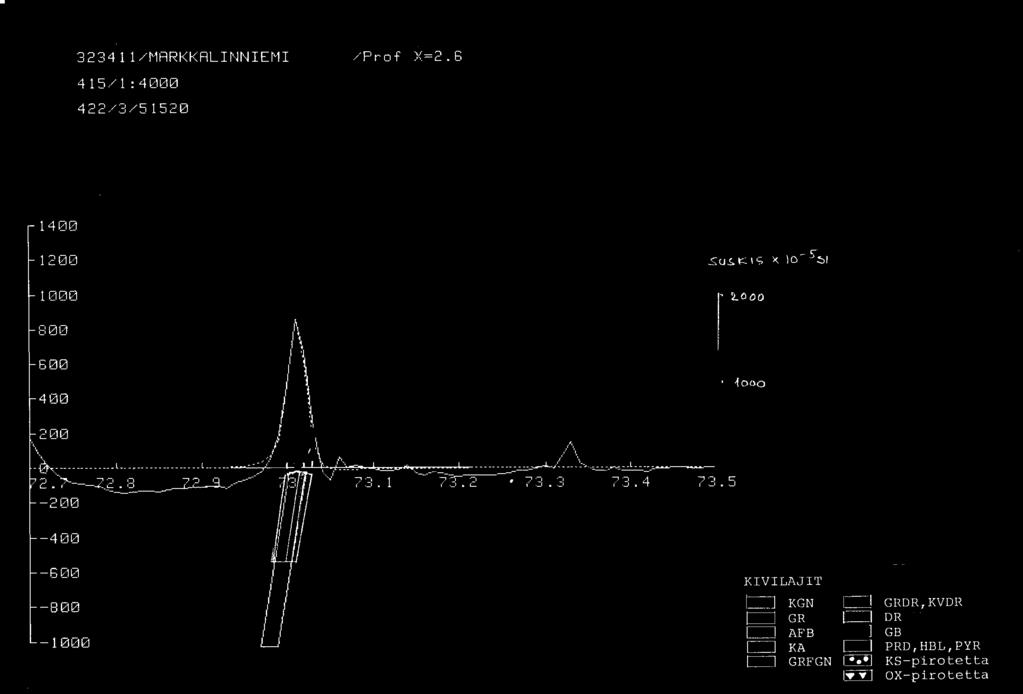

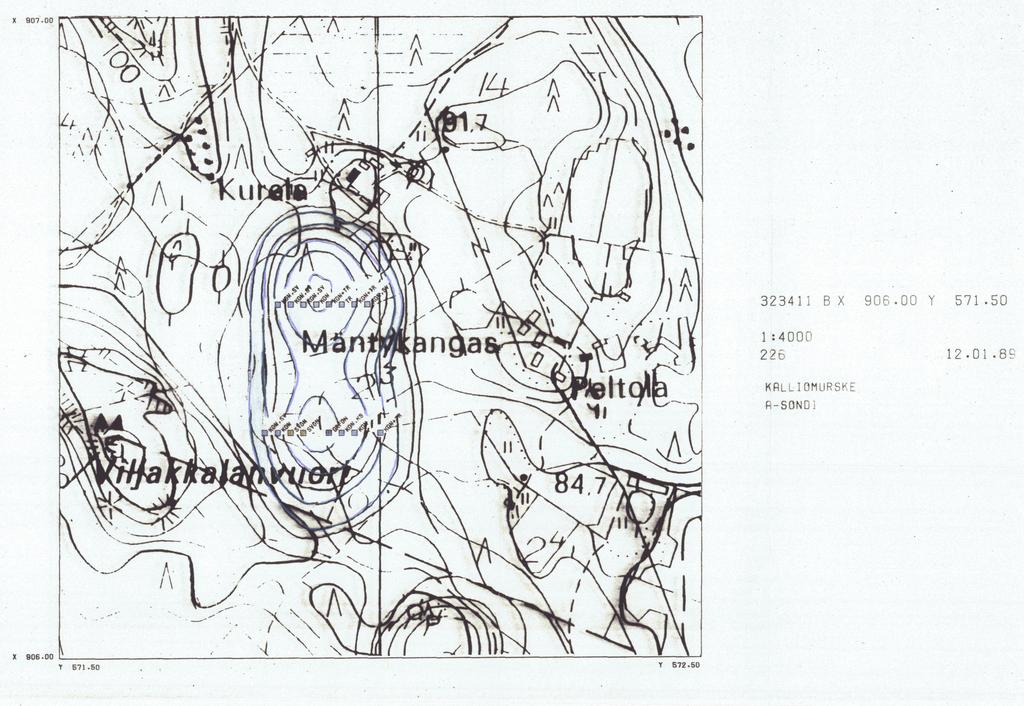

5 TUTKIMUSRAPORTTI 5 (6) 060/ , ll/umv/ Loskunvuori B Menginniemi B 4.6 Markkalinniemi A Loskunvuoren alueella on voimakas magneettinen anomalia, johon yhdistyy 60-luvulla geokemian tutkimuksissa saatu heikko Ni-anomalia. Näiden selvittamiseksi otettiin magneettisesta anomaliasta kalliomurskenaytteita kahdesta profiilista yhteensä 18 näytettä. Anomalian aiheuttajaksi osoittautui KGN-miljöössä olevat kiisupitoiset grafiittigneissit. Vuoden 1986 kartoituksen yhteydessa löytyi Kurenlahdesta MPRD-lohkareita (Ni < 0,5 %). Lohkareet muodostavat kapean runsaslohkareisen viuhkan. Pääosa lohkareista on kiisuttomia. Lohkareviuhkan edustalla tehtiin geofysiikan mittausta (S + M + G) ja geokemiallisia tutkimuksia (rap. 062/ /MK 88). Tutkimuksissa tuli esille painovoima-anomalioita, joihin liittyy magneettisia anomalioita ja hajanaisia kohonneita Ni-pitoisuuksia moreenissa. Naista kohteista otettiin kalliopintanaytteita 17 kpl, kahdesta profiilista. Naytteenotolla tavoitettiin kiillegneissien lisäksi kiisuuntuneita (FeK, SK) KA-AFB:ja, jotka selittävät kohteena olleet anomaliat. Viitteitä lohkareiden lähtökohdasta ei tutkimuksella saatu. Lohkare-etsintöjen yhteydessa löytyi Markkalinniemesta heikkokiisuisten PYR-lohkareiden tihentyma (Ni = 0,2 %). Lohkareiden edustalla on ovaalinmuotoinen magneettinen anomalia. Alueella tehtiin S + M + G-mittaus ja geokemian näytteenotto (rap. 062/ A/MK 88). Näiden tulosten pohjalta alueelle suunniteltiin kalliomurskenaytteenotto. Näytteitä otettiin kahdesta profiilista 16 kpl. Niillä tavoitettiin kiillegneisseja ja valikerroksina olevia kiisupitoisia grafiittigneisseja, jotka selittävät osan kohteena olleista anomalioista. Ennakkoon varmalta tuntunut mafinen muodostuma jäi siten löytämättä.

6 TUTKIMUSRAPORTTI 6 (6) 060/ , ll/umv/ YHTEENVETO Kangasniemen alueella tehtiin vuosien aikana Ni-lohkareiden tai lohkareviuhkojen selvittämiseksi kalliomurskenaytteenottoa 6:ssa kohteessa. Näytteitä saatiin 89 kpl. Naytteenotto oli suunnattu pääasiassa geofysiikan anomalioihin. Lähes kaikissa kohteissa anomalioiden syy pystyttiin selvittamaan. Aiheuttajaksi osoittautui grafiittigneissit tai amfiboliitit, jotka sisaltavat vaihtelevasti Fe-sulfideja. Tutkimusten lähtökohtana olleiden lohkareviuhkojen lähtökohta jäi kaikissa kohteissa selvittamätta.
