1 Kesällä 1991 selvitimme Huittisten ja Vanttilan karttalehtien magneettisia anomalioita uuden 1990 julkaistun matalalentoaineiston perusteella. Kenttätöihin osallistuivat Jyrki Liimatainen (JTL) ja Mika Kemppainen (MJK) tehden kallioperäkartoitusta ja lohkare-etsintää seka ajoittain Jarmo Lempiäinen (JML) ja Erkki Salmi (EKS) tehden lohkare-etsintää ja magneettisia profiilimittauksia valittujen anomalioiden poikki. Anomalia-alueiden kartoituksen perusteella muokkasimme GTK:n kallioperakarttaa uusien paljastumien osalta. Vanttilan lehdellä käytettävissä oli lisäksi P. Hakasen ja H. Pankan havainnot vuodelta Kartoitusaluetta luonnehtii sedimenttiperaisten kivilajien runsaus, jotka esiintyvät synformialueilla erilaisina migmatiitteina ja antiformialueilla GRDRGN:eina. GRDRGN on siis koostumukseltaan GRDR, mutta siinä on liuskeisuuden suunnassa selviä KGN-jäänteitä, kartalla ne luetaan KGN:ksi. Syväkivi-GRDR:t ovat karkeampia ja usein niissä on PL-porfyyreja. Alkuperän maaritys oli usein hankalaa. Alueen S-osaa vallitsevat emaksiset vulkaniitit ja kiillegneissit. Kallioperakartan KVDR- ja DR-alueet osoit- tautuivat 05 ja 08 - lehdillä osin GRDR:ksi tai T0:ksi. Emaksisia kiviä on pääasiassa Punovuoren ja Vanttilan valisellä alueella melko pieninä osueina. KOHTEET HUITTINEN Punovuori X= Y= Kaksiosainen magneettinen anomalia tunnetun PRD-paljastuman ympärillä. Anomalioiden poikki mitattu N-S ja E-W -suuntaiset profiilit. Itse paljastuma paremminkin MPYR, jossa vähän FEK ja CUK. Aiempien analyysien perusteella Ni ja Cu -pitoisuudet jäävät alle 0,05 %:n ja silikaattien Ni-pitoisuus alhaiseksi (M 13150). Lohkareiden perusteella muodostuma voi olla suurempi, tosin kivilaji ei paljoa parane (BTHBL-MPYR), eikä kiisumaara sanottavasti kasva. Lohkareista ovat kiinnostavia L11-JTL, joka on lähes kiisuton, vulkaniittimainen SPPRD ja L104-MJK, joka on FEK ja CUK -1aiskainen MPYR. Nämä karttalehden E-reunan lohkareet voivat osin olla myös Isomäen anomaliasta. Jatkotoimina profiilien tulkinta ja mahdollisesti kevyt näytteenotto.

2 Isomäki X= Y= Anomalianauhan W-kyljellä oleva magneettinen anomalia, joka mittausten perusteella voimakas, mutta melko pieni. Sen poikki mitattu E-W -suuntainen profiili. Alue paljastumatonta moreenikumpareikkoa, anomalianauhan E- puolella KGN-GRDRGN paljastumia ja pieniä, lähinnä KVDRmaisia osueita, jotka voivat olla karkeutuneita SVGN:ja. Lohkarehavainnot käsitelty jo edella, lisänä isot GBlohkareet Paterin tien varrella (L10-JTL ja L32-34-VOP- 70), jotka heikosti magneettisia. Jatkotoimina profiilin tulkinta ja mahdollisesti kevyt naytteenotto. Kirkkokallio X= Y= Magneettinen anomalia pääosin Kirkkokallion alueella, jolta tavattiin pienialaisia magneettisia häiriöitä. Magneettisuuden näyttäisi aiheuttavan pienet rikkoutuneet AFB-osueet, joissa magnetiittia ja paikoin magneettikiisua. P17:lla Gefinexhairiö, jonka aiheuttaa kapea rikki- ja magneettikiisupitoinen kerros. Ei jatkotoimia. Käenkorpi E-anomalia X= Y= Pieni magneettinen anomalia, johon ei liity sähköistä komponenttia laajalla sekavalla anomalia-alueella. Maasto soistunutta metsää, E-puolella kohoavat paljastumat KGN ja P23 magnetoitumaton AFB-SVGN. Paijastumat eivat selvita anomaliaa, minkä vuoksi mitattu N-Ssuuntainen profiili. SE-puolella muutamia lohkareita, jotka voivat liittyä myös muihin alueen anomalioihin. L7 on PYGB, jossa hienorakeinen FEK-pirote ja L8-9 ovat AF-valtaisia MPRD, joissa joitakin FEK-rakeita. Jatkotoimina profiilin tulkinta ja sen perusteella ehka kevyt naytteenotto. Kaenkorpi W-anomalia X= Y= Vahva magneettinen anomalia, jonka maksimi soistuneella alueella P29:n W-puolella. Paljastumat ovat KGN, eivat selvita anomaliaa. Lohkareita huonosti, edella kuvatut L7-9 sopivat myös tähän anomaliaan. Mitattu E-W -suuntainen profiili, jonka tulkinnan perusteella ehka kevyt naytteenotto. Kuusisto Xz Y= Pieni magneettinen anomalia soistuneella alueella Kuusiston talon S-puolella. N- ja W-puolen pal jastumat KGN, SE-puolella vähän lohkareita. Anomalian poikki mitattu E-W -suuntainen profiili. Jatkotoimet profiilin tulkinnan ja alueen muiden anomalioiden tutkimusten mukaan. Mäenpäänkorpi X= Yz Kapea melko voimakas anomalianauha, jonka alueella ei ole pal jastumia. Aiheuttaja luultavasti GRFKGN. Ei aihetta jatkotoimiin. Kuusenoja X= Yz Kuusenojan talon E-puolen pelloilla oleva magneettinen anomalia, joka vaikuttaa kapealta katkeilleelta N-Ssuuntaiselta kerrokselta. Pellon reunoilla GRFKGN-

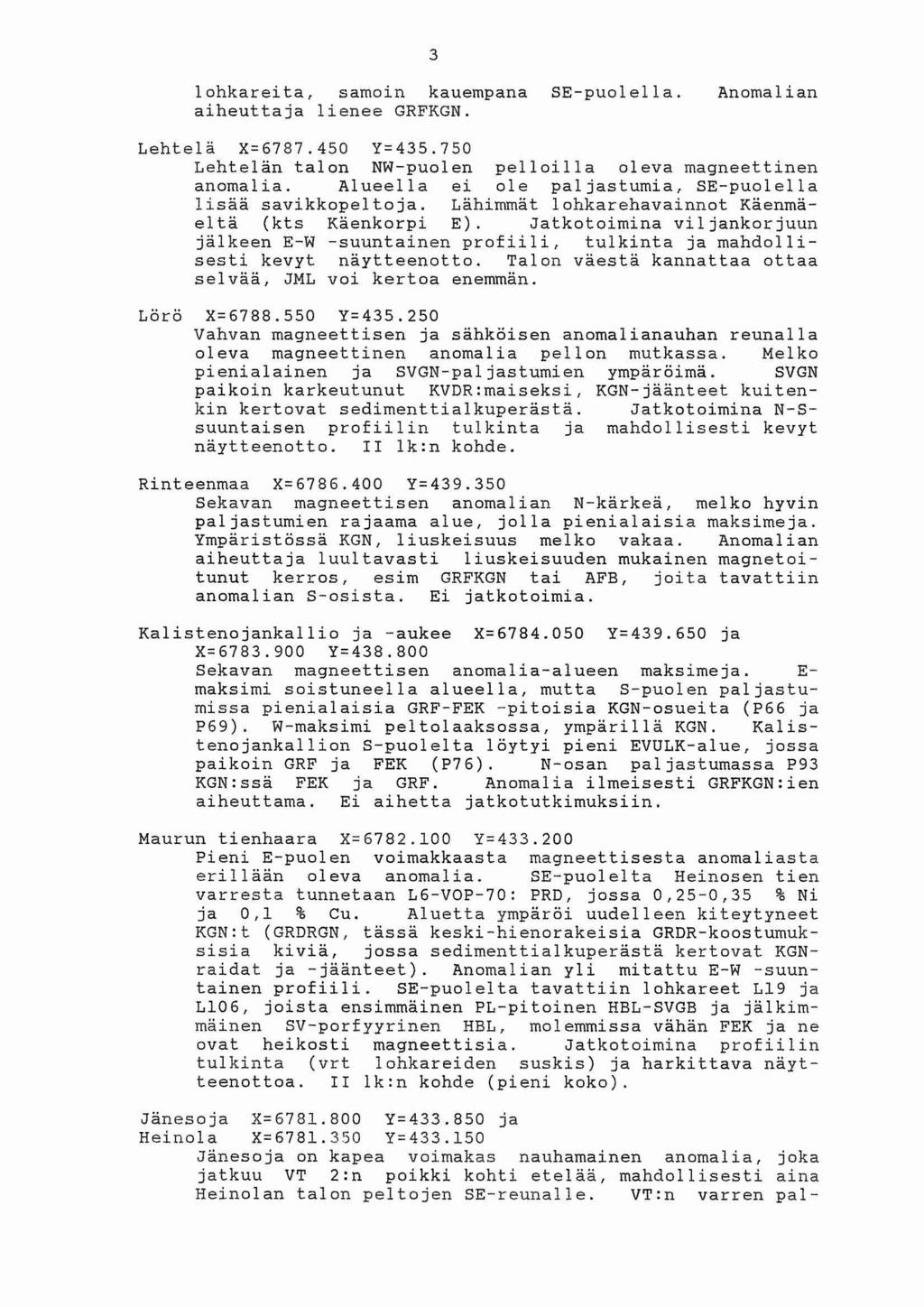

3 lohkareita, samoin kauempana SE-puolella. aiheuttaja lienee GRFKGN. Anomalian Lehtela X Yz Lehtelan talon NW-puolen pelloilla oleva magneettinen anomalia. Alueella ei ole paljastumia, SE-puolella lisää savikkopeltoja. Lähimmät lohkarehavainnot Kaenmäelta (kts Käenkorpi E). Jatkotoimina viljankorjuun jälkeen E-W -suuntainen profiili, tulkinta ja mahdollisesti kevyt naytteenotto. Talon väestä kannattaa ottaa selvää, JML voi kertoa enemmän. Lörö X Y Vahvan magneettisen ja sähköisen anomalianauhan reunalla oleva magneettinen anomalia pellon mutkassa. Melko pienialainen ja SVGN-paljastumien ympäröimä. SVGN paikoin karkeutunut KVDR:maiseksi, KGN-jaanteet kuitenkin kertovat sedimenttialkuperasta. Jatkotoimina N-Ssuuntaisen profiilin tulkinta ja mahdollisesti kevyt näytteenotto. II 1k:n kohde. Rinteenmaa X Y= Sekavan magneettisen anomalian N-kärkeä, melko hyvin paljastumien rajaama alue, jolla pienialaisia maksimeja. Ympäristössä KGN, liuskeisuus melko vakaa. Anomalian aiheuttaja luultavasti liuskeisuuden mukainen magnetoitunut kerros, esim GRFKGN tai AFB, joita tavattiin anomalian S-osista. Ei jatkotoimia. Kalistenojankallio ja -aukee X= Y= ja X= Yz Sekavan magneettisen anomalia-alueen maksimeja. E - maksimi soistuneella alueella, mutta s-puolen paljastumissa pienialaisia GRF-FEK -pitoisia KGN-osueita (P66 ja P69). W-maksimi peltolaaksossa, ympärillä KGN. Kalistenojankallion S-puolelta löytyi pieni EVULK-alue, jossa paikoin GRF ja FEK (P76). N-osan paljastumassa P93 KGN:ssa FEK ja GRF. Anomalia ilmeisesti GRFKGN:ien aiheuttama. Ei aihetta jatkotutkimuksiin. Maurun tienhaara X= Y= Pieni E-puolen voimakkaasta magneettisesta anomaliasta erillään oleva anomalia. SE-puolelta Heinosen tien varresta tunnetaan L6-VOP-70: PRD, jossa 0,25-0,35 % Ni ja 0,l % Cu. Aluetta ympäröi uudelleen kiteytyneet KGN:t (GRDRGN, tässä keski-hienorakeisia GRDR-koostumuksisia kiviä, jossa sedimenttialkuperästa kertovat KGNraidat ja -jäänteet). Anomalian yli mitattu E-W -suuntainen profiili. SE-puolelta tavattiin lohkareet L19 ja L106, joista ensimmäinen PL-pitoinen HBL-SVGB ja jalkimmainen SV-porfyyrinen HBL, molemmissa vähän FEK ja ne ovat heikosti magneettisia. Jatkotoimina profiilin tulkinta (vrt lohkareiden suskis) ja harkittava naytteenottoa. II 1k:n kohde (pieni koko). Janeso ja X Y= ja Heinola X= Yz Janesoja on kapea voimakas nauhamainen anomalia, joka jatkuu VT 2:n poikki kohti etelää, mahdollisesti aina Heinolan talon peltojen SE-reunalle. VT:n varren pal-

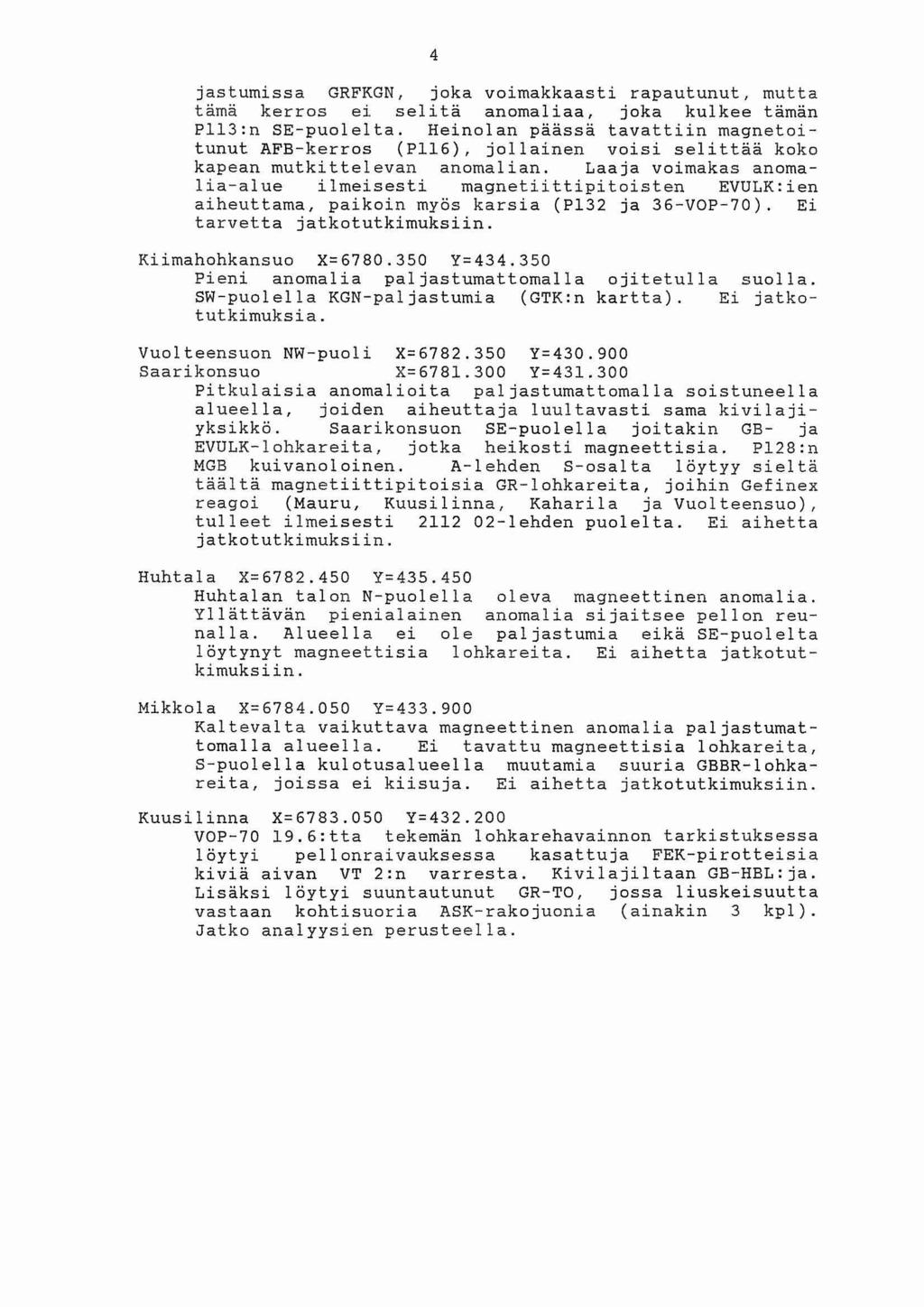

4 jastumissa GRFKGN, joka voimakkaasti rapautunut, mutta tämä kerros ei selitä anomaliaa, joka kulkee tämän P113:n SE-puolelta. Heinolan päässä tavattiin magnetoitunut AFB-kerros (P116), jollainen voisi selittää koko kapean mutkittelevan anomalian. Laaja voimakas anomalia-alue ilmeisesti magnetiittipitoisten EVULK:ien aiheuttama, paikoin myös karsia (P132 ja 36-VOP-70). Ei tarvetta jatkotutkimuksiin. Kiimahohkansuo Xz Y Pieni anomalia paljastumattomalla ojitetulla suolla. SW-puolella KGN-paljastumia (GTK:n kartta). Ei jatkotutkimuksia. Vuolteensuon NW-puoli X Y= Saarikonsuo X= Y Pitkulaisia anomalioita paljastumattomalla soistuneella alueella, joiden aiheuttaja luultavasti sama kivilajiyksikkö. Saarikonsuon SE-puolella joitakin GB- ja EVULK-lohkareita, jotka heikosti magneettisia. P128:n MGB kuivanoloinen. A-lehden S-osalta löytyy sieltä täältä magnetiittipitoisia GR-lohkareita, joihin Gefinex reagoi (Mauru, Kuusilinna, Kaharila ja Vuolteensuo), tulleet ilmeisesti lehden puolelta. Ei aihetta jatkotutkimuksiin. Huhtala Xz Y Huhtalan talon N-puolella oleva magneettinen anomalia. Yllättävän pienialainen anomalia sijaitsee pellon reunalla. Alueella ei ole paljastumia eikä SE-puolelta löytynyt magneettisia lohkareita. Ei aihetta jatkotutkimuksiin. Mikkola X= Y Kaltevalta vaikuttava magneettinen anomalia paljastumattomalla alueella. Ei tavattu magneettisia lohkareita, S-puolella kulotusalueella muutamia suuria GBBR-lohkareita, joissa ei kiisuja. Ei aihetta jatkotutkimuksiin. Kuusilinna X= Y VOP :tta tekemän lohkarehavainnon tarkistuksessa löytyi pellonraivauksessa kasattuja FEK-pirotteisia kiviä aivan VT 2:n varresta. Kivilajiltaan GB-HBL:ja. Lisäksi löytyi suuntautunut GR-TO, jossa liuskeisuutta vastaan kohtisuoria ASK-rakojuonia (ainakin 3 kpl). Jatko analyysien perusteella.

5 VANTTILA Mustissuo X Y Jo 1966 tunnettu moroutunut iso lohkare, josta analysoitu jopa 0,5 % Ni ja 0,45 % Cu, mutta jauhenäytteissä molemmat alle 0,l %. Kaivurilla varmistettiin, että kyseessä on lohkare. Monttu tehtiin lohkareen "läpi" rapautumattomien osien irtoillessa kymmeniä senttejä vahvoja kiillesaumoja pitkin. Alla oli tiukkaa harmaata pienikivistä pohjamoreenia. Rapautumattomasta osasta otettiin muutamia näytteitä, joissa oli epätasaista FEKpirotetta. Kivilaji oli lähinnä MPRD. Kaskenkallio X= Y= Pieni magneettinen anomalia varsin hyvin rajatulla alueella. Liuskeisuus melko vakaa, N-puolen paljastumissa tosin sekalaisia pieniä MGB-HBL -osueita, joissa ei kiisuja. Anomalian aiheuttaa luultavasti L110-tyyppinen KGN:n FEK-pitoinen välikerros. Ei aihetta jatkotutkimuksiin. Koppelonvuori X= Y= Kapea magneettinen anomalia Koppelonvuoren S-puolella. Paljastumissa 157, 158 ja 161 GRF ja paikoin FEM, joten anomalian aiheuttaa magneettinen GRFKGN. Ei aihetta jatkotutkimuksiin. Vaala X= Y= Vaalan autiomökin N-puolella oleva pitkulainen magneettinen anomalia, sekä havainnot 31-VOP-70: PRD-kallio, 29 ja 30-VOP-70 FEK-pirotteisia GB:ja. Lohkareita ei enää löytynyt, kallio oli outo BTHBL-kumpu (P227-JTL-91), joka voi olla kallio tai jättilohkare. Siinä oli paikoin hieman FEK-pirotetta. Jatkotoimet analyysin perusteella. Ritalhonkallio X= Y= Magneettinen anomalia lähes paljaaksi hakatulla lohkareisella mäellä. Pieni E-puolen anomalia paljastumien ympäröimä. Ison anomalian poikki mitattu N-S -suuntainen profiili. W-puolella heterogeenisia KGN: ja, E- puolella sedimenttiperaisiä GRDRGN:jä (karkeutuneita KGN) ja lähimpänä anomaliaa P181:n W-reunalla rikkonaista MGB:a, joka kiisuton ja magnetoitumaton. Lohkareista EKS:n lohkareet tulevat osin anomalian päälle, SE-puolella L111-MKS, joka kiisuton magneettinen PRD, jossa selvästi erottuva PY. Jatkotoimina profiilin tulkinta, jonka perusteella kevyt näytteenotto. Mahdollisuus pieneen PRD-puhkeamaan, maasto helppo, maksimi tien vieressä. Pykälakallio/Vanttila X= Y Voimakas magneettinen anomalia, jonka W- ja E-reunoilla ilmeisesti erittäin kapeat, mutta voimakkaat minimit. Anomalia P185:n ja P186:n (KGN) N-puolella ja P184:n E- puolella hakkuualueen N-reunalla. P184:n W-reunalla pienialainen voimakas minimi. N-puolella heikompi magneettinen anomalia, jonka S-reunalla PYGB-paljastuma P189 ja N-reunalla KV-pitoiset GB-paljastumat P195 ja P196. Anomalioiden poikki mitattu N-S ja E-W -suuntai-

6 set profiilit. Alueelta tunnetaan GB-lohkarehavaintoja (25-VOP-70 ja Kaupin kansannäytteitä ja ) sekä GB-paljastumahavainnot 27 ja 28-VOP-70. Havaintoa 28 ei onnistuttu löytämään uudelleen, mahdollisesti kyseessä L26-JTL-91 (kaksi GB-MZ siirtolohkaretta). P189:ssä paikoin FEK-läiskiä, joiden yhteydessä CUK ja joskus NIP. Paljastuman N-puolelta löytyi L27-JTL-91, joka FEK-pirotteinen GB. L112-MJK-91 on vähän PL:a sisältävä MPYR-PYGB, jossa vahan FEK. Jatkotoimina profiilien tulkinta ja sen perusteella kevyt näytteenotto. Analysoituja näytteitä: Cu Ni Co Fe S Ni(SF) %... L25-VOP-70 0,07 0,15 0,007 L ,07 0,11 0,006 O,7O (5,7) L ,20 0,27 0,018 4, (3,9) P ,14 0,35 1,2 10,s P ,15 0,36 1,8 7,5 L27-JTL-91 0,04 0,11 1,0 4,l Aukeakallio X= Yz Erittäin pienialainen magneettinen anomalia P215:n ja P216:n välissä. P213 ja P215 tummia hienorakeisia EVULK, jotka paikoin heikosti magneettisia ja joissa paikoin vahan FEK-pirotetta. Anomalian aiheuttaa luultavasti EVULK:n ja sedimenttiperäisen karkeutuneen GRDRGN:n magnetiittipitoisuus. Ei aihetta jatkotutkimuksiin. Takahaankallio X= Y= Erittain pienialainen magneettinen anomalia paljastumien välissä. Ympäristön liuskeisuus vakaa. Ei aihetta jatkotutkimuksiin. Haapali X= Y= Haapalin talon N-puolella oleva magneettinen anomalia paljastumattomaila alueella. EKS ei tavannut kiinnostavia lohkareita. Ei liene aihetta jatkotutkimuksiin. Vilpola X= Y= Erittain pienialainen magneettinen anomalia GRDRGNalueella. Ei liene aihetta jatkotutkimuksiin X= Y Osin 09-karttalehdelle jatkuva ilmeisesti GRFKGN:n kyljellä oleva magneettinen anomalia, johon ei liity sähköistä anomaliaa (kts. oheiset liitekuvat 1 ja II). Anomalian poikki mitattu E-W ja N-S -suuntaiset profiilit. Ympäristön paljastumat KGN, paitsi P236, joka on hienorakeinen 1-EVULK. SE-puolelta, Hongistonkulman tien ympäristöstä löytyi muutama lohkare: L29, joka kiisuton magneettinen MPYR ja L113, joka BT-täpläinen HBL, jossa satunnaista FEK-pirotetta. Samanlaisia BTtäplä HBL:eja oli pellon reunalla useampia. EKS ja JML jatkanevat lohkare-etsintää Illon alueella pururadalta kohti Sammunjokea. Jatkotoimina profiilien tulkinta ja harkinnan mukaan kevyt näytteenotto.

7 Mustatkivet X Y= Toinen Mustistakivistä iso kiisuton MPYR-lohkare, jonka ympärillä useita vastaavia pieniä lohkareita. NW-puolelta ei tavattu uusia lohkareita eikä emäksisiä paljastumia. SE-puolen soramontusta tunnetaan löytöhistorialtaan monimutkainen kansannäyte , jossa 2,4 % Ni ja 4,l % Cu. Tutkimuksia tulisi jatkaa. ANALYSOITAVAT / SAILYTETTAVAT NAYTTEET Lohkareet: - L6 DITREKA: A0R:n vallassa - L7-9 Kaenmäki NO ja 2 kpl MPYR, 7 ja 8 kiinnostavia - L11 ja L104 Punovuoren SE-puoli: L11 mahd. SPPRD, voisi varmistaa, L104 analyysiin - L16-18 Kuusilinna, FEK-pirotteisia, analyysiin: L107 ASK-rakojuoni, onko kultaa? - L23 moroutunut, sahataan, onko kiisuja? - L29 ja LI , säilytetään, suskis apuna tulkintaan? - LI11 MPRD, Ritalhonkallio, suskis apuna tulkintaan? - L112 Pykälakallio, analysoidaan Pal jastumat : - Pykaläkallio P189 näytteet 1-7 analyysiin, vertailun vuoksi voisi säilyttää naytteet P195 ja 196 sekä L26. MITATUT PROFIILIT Karttalehdiltä mitatut profiilit tärkeysjärjestyksessä A- sondi näytteenottoa ajatellen. 1 luokka - Pykäläkallio (N-s ja 2 E-W) i r / a ~ Y~rAic': d ~ ~ ~ 4&:Lq) (N-S ja E-W) - Punovuori (N-S ja E-W) - b'ritalhonkallio (N-S) - ' Isomäki (E-W) - Käenkorpi E ja W (N-S ja E-W) II luokka - Kuusisto (E-W) - Lehtela (E-W) - L Lörö (N-S) - Maurun tienhaara (E-W)
