Kuntoarvio Summan koulu Summantie 46

Transkriptio

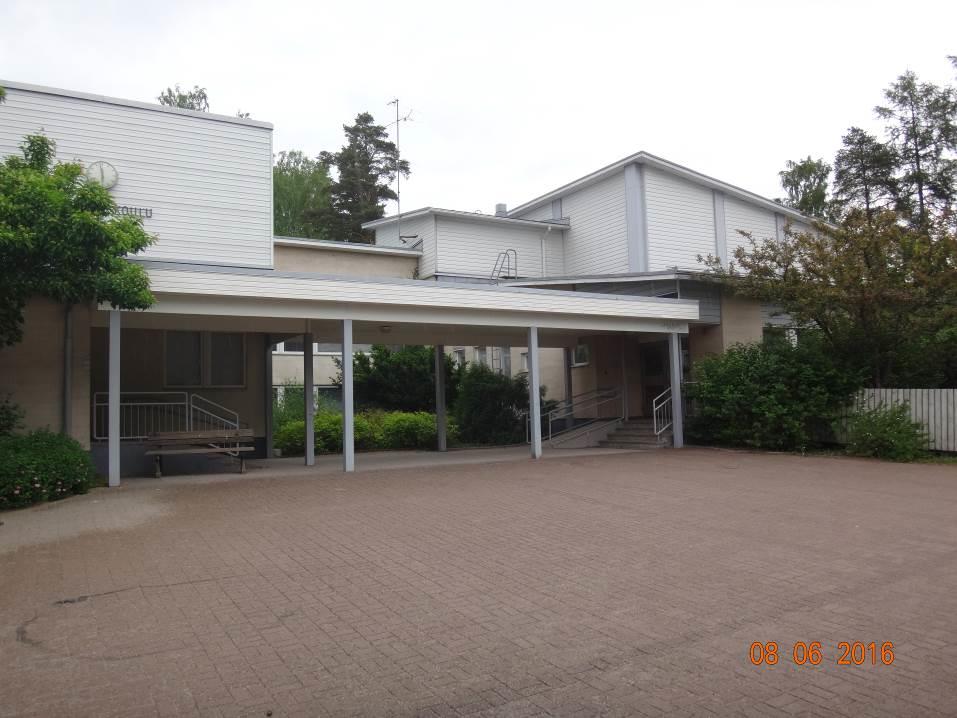

1 arvio Summan koulu Summantie Summa Petri Karnaattu p Kuva 1. Etujulkisivu

2 Summan koulu JOHDANTO YHTEENVETO JA TOIMENPIDE-EHDOTUKSET... 2 RAKENNUSTEKNIIKKA... 2 LVI-JÄRJESTELMÄT... 2 SÄHKÖJÄRJESTELMÄT KOHTEEN TIEDOT JA HAVAINNOT NYKYTILANTEESTA KOHTEEN PERUSTIEDOT KORJAUSHISTORIA ASIAKIRJATILANNE KÄYTTÄJÄKYSELY HUOLTOTOIMEN JA KIINTEISTÖN KÄYTÖN ARVIOINTI ENERGIATALOUS... 4 Lämpöenergian kulutus... 4 Sähköenergian kulutus (kiinteistösähkö)... 4 Vedenkulutus SISÄOLOSUHTEISIIN LIITTYVÄT HAVAINNOT... 4 Lämpötila... 4 Melu TURVALLISUUS JA YMPÄRISTÖRISKIT VESIVAHINKOIHIN YMS. LIITTYVÄT HAVAINNOT RAKENNUSTEKNINEN KUNTOARVIO... 5 D ALUERAKENTEET... 5 D5 Putkirakenteet alueella... 5 D6 Viherrakenteet... 5 D7 Päällysrakenteet... 5 D8 Aluevarusteet... 5 E POHJARAKENTEET... 6 E 32 Rakennuksen vierusta... 6 E 4 Putkirakenteet... 6 F RAKENNUSTEKNIIKKA... 7 F1 Perustukset... 7 F 11/ 12 Anturat / perusmuurit... 7 F13 Alapohjat... 7 F2 Rakennusrunko... 7 F 24 Kantavat väliseinät... 8 F3 Julkisivu... 8 F 31.5 Puuseinät... 8 F 32 Ikkunat... 9 F 33 Ulko-ovet... 9 F 34.2 Ulkoseinän tikkaat... 9 F 4 YLÄPOHJARAKENTEET F 41 Yläpohja F 41.4 Peltikatot F 43 Yläpohjavarusteet... 11

3 Summan koulu F 5 TÄYDENTÄVÄT SISÄOSAT F 51 Sisäovet F 52 Kevyet väliseinät F 53 Alakatot F 57 Hormit F 6 SISÄPINNAT F 61 Seinäpinnat F 62 Kattopinnat F 63 Lattiapinnat HUONETILAT... Virhe. Kirjanmerkkiä ei ole määritetty. 4. LVI-JÄRJESTELMÄT G1 LÄMMITYSJÄRJESTELMÄ G2 VESI- JA VIEMÄRILAITTEET G2.1 Yleistä G22.3 Vesijohtoverkosto varusteineen G24 Viemäriverkostot G25 Vesi-/viemärikalusteet G3 ILMANVAIHTO G7 PALONTORJUNTAJÄRJESTELMÄT SÄHKÖJÄRJESTELMÄ H SÄHKÖJÄRJESTELMÄ YLEISTÄ LISÄTUTKIMUKSET VÄLITTÖMÄSTI TEHTÄVÄT TUTKIMUKSET ENNEN KUNNOSSAPITOSUUNNITTELUA TEHTÄVÄT TUTKIMUKSET ILMANVAIHDON KARTOITUS RAKENNEKARTOITUS ENNEN KORJAUSSUUNNITTELUA TEHTÄVÄT TUTKIMUKSET KUVIA KOHTEESTA... 19

4 Summan koulu Sivu 1 / 36 JOHDANTO Haminan Kaupunki tilasi Kiinteistötutkimus JPP-Tiimi Oy:ltä kuntoarvion osoitteeseen Summantie 46, Hamina. arvion kohteena olevat rakennukset: Entinen koulurakennus arvioraportissa tarkastellaan kohteen nykytilannetta, kuntoa ja käyttöä. Raportissa esitetään ja ehdotetaan kunnossapitotoimenpiteitä ja käydään läpi uusimistarpeita. Kiinteistön energiataloutta ei kuntoarviossa tarkasteltu, koska kulutuslukemat vaihtelevat huomattavasti tilauskannan yms. mukaan. LVIS- osuuteen on raportissa otettu kantaa yleisellä tasolla Paloturvallisuutta, väestönsuojelua ja kiinteistönhoitotoimintaa ei kuntoarvioraportissa varsinaisesti käsitellä, mutta havaituista puutteista ja vioista saattaa raportissa olla mainintoja. arvion tarkoituksena on antaa perustietoja kiinteistön korjaus- ja kunnossapitotyölle. arvioraportti toimii tilaajalle lähtökohtana jatkotoimenpiteiden suunnittelua varten. arvio sisältää asiantuntijan tekemät kiinteistötarkastukset ja niiden pohjalta tehdyn kuntoarvioraportin. Kiinteistötarkastus tehtiin silmämääräisesti ja yksinkertaisilla mittauslaitteilla. Kiinteistötarkastukset tehtiin viikon 23 aikana. arvioraportti on koottu kiinteistötarkastusten pohjalta. Raportti sisältää selvityksen rakennusosien ja järjestelmien kunnosta, korjattavuudesta ja alustavista korjaustavoista / kustannuksista arvion toteutti Ins. Petri Karnaattu JPP-Tiimi Oy:stä. Toivomme, että yhtiö pystyy hyödyntämään kuntoarvion tietoja kiinteistönpidossa. Kotkassa Petri Karnaattu p Pätevöitynyt kuntoarvion tekijä

5 Summan koulu Sivu 2 / YHTEENVETO JA TOIMENPIDE-EHDOTUKSET Rakennus on valmistunut 1958 Rakennusta on peruskorjattu vuosina 1977 (tilojen käyttötarkoituksen muutoksia), 1982 (sadekatos sisäänkäynnin eteen) Rakennusta on laajennettu ja korjattu v Rakennus on toiminut kouluna Koulurakennuksen kerrosala on 2120 m 2 ja tilavuus 8670 m 3 Saunarakennuksen kerrosala on 102 m 2 ja tilavuus 245 m 3 Puuvajan ja käymälän bruttoala on 77 m 2 ja tilavuus 200 m 3 Sadekatoksen bruttoala on 102 m 2 RAKENNUSTEKNIIKKA Rakennus on teknisiltä ominaisuuksiltaan hyvässä kunnossa. Merkittävimmät rakennustekniset korjaustarpeet ovat: - ulkoverhouspinnoitteen korjaus/ uusinta (uusi osa) - katteen maalaus - ulkoseinärakenteen alaosa - ulko-ovet ja ikkunat - yläpohjarakenteen lisäeristys - vedenpoiston korjaus katolta - sisäpuoliset pintarakenteet - katteen maalaus LVI-JÄRJESTELMÄT Rakennus on teknisiltä ominaisuuksiltaan hyvässä kunnossa. Lämmitysjärjestelmänä on vesikeskuslämmitys. Rakennuksia lämmitetään maakaasulla ja öljyllä Merkittävimmät LVI-tekniset korjaustarpeet ovat: - lämmityskattila - alkuperäinen lämmitysverkosto SÄHKÖJÄRJESTELMÄT Rakennus on teknisiltä ominaisuuksiltaan hyvässä kunnossa. Merkittävimmät sähkötekniset korjaustarpeet ovat: - ei merkittäviä korjaustarpeita

6 Summan koulu Sivu 3 / KOHTEEN TIEDOT JA HAVAINNOT NYKYTILANTEESTA 2.1 Kohteen perustiedot Kiinteistön nimi Koulu Kiinteistön sijainti Summantie Summa Rakennusvuosi Rakennus on valmistunut 1958 Rakennusta on peruskorjattu vuosina 1977 ja 1982 Rakennusta on laajennettu v Kerrosala 2120 m 2 Tilavuus 8670 m 3 Kerroksia 2 Tilat Rakennus on toiminut kouluna 2.2 Korjaushistoria Rakennusta on peruskorjattu vuosina 1977 ja 1982 Rakennusta on laajennettu v Asiakirjatilanne - työselitys peruskorjaus ja laajennus v pääpiirustukset laajennus ja saneeraus v asbestikartoitus v Käyttäjäkysely Ei suoritettu 2.5 Huoltotoimen ja kiinteistön käytön arviointi arviossa ei todettu selviä puutteita tai laiminlyöntejä kiinteistön huoltotoimessa tai käytössä. Kiinteistölle suositellaan huoltokirjan laatimista. Huoltokirja auttaa haluttujen sisäilmaolosuhteiden saavuttamisessa, rakenteiden ja laitejärjestelmien käyttöikien määrityksessä, energiataloudellisuuden seurannassa. Huoltokirja tukee myös kiinteistönhoidon kilpailuttamista, kiinteistönhoitosopimusten laatimista sekä hoito ja huoltotyötä ja valvontaa.

7 Summan koulu Sivu 4 / Energiatalous Lämpöenergian kulutus Maakaasu m 3 v Mukana asuntolan lämmitys. Sähköenergian kulutus (kiinteistösähkö) Kwh. v Vedenkulutus 573 m 3 v Sisäolosuhteisiin liittyvät havainnot Lämpötila Lämpötiloista ei tilastotietoja ollut Melu Mahdollisia meluhaittoja ei ole tutkittu 2.8 Turvallisuus ja ympäristöriskit Tarkastuksessa ei todettu merkittäviä turvallisuuteen, terveellisyyteen ja ympäristöön liittyviä ongelmia. Kohteessa on suoritettu asbestikartoitus v Asbestipitoisia materiaaleja löytynyt putkieristeistä, koteloiden levyistä, lattialaattojen bitumiliimasta ja muovimattojen bitumiliimasta. Peruskorjaus / laajennus tehty kartoituksen jälkeen. 2.9 Vesivahinkoihin yms. liittyvät havainnot Ei havaittu

8 Summan koulu Sivu 5 / RAKENNUSTEKNINEN KUNTOARVIO D ALUERAKENTEET D5 Putkirakenteet alueella Ei havaittu putkirakenteita alueella D6 Viherrakenteet Pihalla runsaasti erilaisia puita ja pensaita Hyvä Kunnostus D7 Päällysrakenteet Laatoitus ja sora Sisäänkäynnin puolella laatoituksessa painuma pyöräkatoksen edessä Pyöräkatoksen reunalla koivun juuristo on nostanut laattoja ylös Laatoituksen kunnostus D8 Aluevarusteet Sisäänkäynnin puolella puinen aita Tyydyttävä Huoltokorjaus / maalaus

9 Summan koulu Sivu 6 / 36 D9 Ulkopuoliset varusteet Etupihalla pyöräkatos jonka yhteydessä 2 kylmää varastotilaa Katteena saumattu ja maalattu pelti Runkona betonipalkit ja pilarit Takapihalla puurakenteinen eristämätön varastorakennus Katteena profiilipelti Puurunkoinen ja lautaverhoiltu Pyöräkatos Katteen maalipinnassa kuluneisuutta Valaisimia rikottu (koteloitu) Takapihan varastorakennus välttävä Pyöräkatos Katteen maalaus Valaisimien korjaus Takapihan varastorakennus Varaston uusiminen E POHJARAKENTEET E 32 Rakennuksen vierusta Vierustäytöt kasvillisuutta ja sepeliä Tyydyttävä Kasvillisuuden poisto n. metrin etäisyydelle rakennuksesta (sora) Rakennuksen vieruskaatojen korjaus E 4 Putkirakenteet Mahdolliset putkirakenteet alueella eivät olleet tilaajien tiedossa

10 Summan koulu Sivu 7 / 36 F RAKENNUSTEKNIIKKA F1 Perustukset F 11/ 12 Anturat / perusmuurit Rakennus on perustettu anturoiden varaan Perustukset teräsbetonia / harkkoa Sokkeliosuudessa pinnoitteen kuluneisuutta ja satunnaista halkeilua Oikean kouluosan sisäänkäynnin vieressä suurempaa halkeilua Sokkelivaurioiden korjaus ja sokkeliosuuden maalaus F13 Alapohjat Alkuperäisen rakennusosan alapohjarakenteena teräsbetoninen tuplalaatta. Laajennusosan alapohjarakenteena on eristetty 80 mm teräsbetonilaatta. Eristeenä 100 mm solupolystyreeni. reunoilla 150 mm. Hyvä Ei toimenpiteitä F2 Rakennusrunko Alkuperäisen rakennusosan seinärakenteena Siporex tiili 300 mm Pilarien ja palkkien kohdalla Siporex tiili 175 mm Pohjakerroksen lämpimien tilojen seinissä 50 mm teräsbetonilaatta 125 mm lastuvillaeriste ja 150 mm teräsbetoni Laajennusosan runko tiili ja puurakenteinen Laajennusosan seinien eristeenä on mineraalivilla 175 mm Laajennusosan runkorakenteissa havaittiin tiilisaumojen satunnaista halkeilua. Vanhanosan runkorakenteessa havaittiin satunnaista halkeilua Elastisissa saumoissa havaittiin halkeilua Halkeamien korjaus Elastisten saumojen uusiminen

11 Summan koulu Sivu 8 / 36 F 24 Kantavat väliseinät Alkuperäisen rakennusosan seinärakenteet teräsbetonisia / tiilimuurattuja Kaksikerroksisen laajennusosan kantavat väliseinät ovat teräsbetonia Yksikerroksisen laajennusosan kantavat väliseinät ovat puurakenteiset Ei havaittu vaurioita Ei toimenpiteitä F 27 Laatat Laajennuksen välipohja ontelolaattarakenteinen Väestönsuojan kohdalla välipohja on teräsbetonirakenteinen Ei havaittu vaurioita Ei toimenpiteitä F3 Julkisivu F 31.3 Rapatut ulkoseinät / 31.4 Pellitetyt ulkoseinät Laajennus Tiilimuuraus pinnoitettu tasoitteella (harjaus) Pellit pinnoitettuja profiilipeltejä Vanha osa Ulkoseinin pintamateriaalina rappaus Laajennus Laajennusosan tiilipinnan pinnoitteessa runsasta irtoilua Peltiosien kunto hyvä Vanha osa Rappauksessa satunnaista irtoilua Laajennus Seinäpinnoitteen korjaus Vanha osa Rappauksen paikkakorjaus

12 Summan koulu Sivu 9 / 36 F 32 Ikkunat Ikkunat ovat pääosin MSE puu- /alumiini-ikkunoita Vanhat ikkunat MSK puuikkunoita MSE ikkunoiden kunto hyvä MSK ikkunoissa ikääntymistä MSK ikkunoiden huoltokorjaus F 33 Ulko-ovet Pääovet ovet metallirunkoisia lasiovia Muut ovet puurakenteisia ja puulevypintaisia lämpöovia Metalliovien maalipinnoissa kulumista Puu-ovien ulkopuolisissa rakenteissa ikääntymistä ja maalipinnan hilseilyä Metalliovien maalauskunnostus Puuovien huoltokorjaus ja maalaus F 34.2 Ulkoseinän tikkaat Tikkaat maalattuja teräsrakenteisia Maalipinnoissa kuluneisuutta Tikkaiden maalaus katteen maalauksen yhteydessä

13 Summan koulu Sivu 10 / 36 F 4 YLÄPOHJARAKENTEET F 41 Yläpohja Alkuperäisen rakennusosan yläpohjarakenne Siporex kattolaatat Lisäeristeenä 50 mm vuorivillalevy Ei havaittu vaurioita Ei toimenpiteitä Laajennusosan yläpohjarakenne on kertopuu- ja ontelolaattarakenteinen. Eristeenä mineraalivilla 250 mm (puurakenne) Eristeenä mineraalivilla 250 mm (ontelolaatta) Ei havaittu vaurioita Ei toimenpiteitä F 41.2 Kermikatot Sisäänkäyntien päällä katos jonka katteena bitumikermi Hyvä Ei toimenpiteitä F 41.4 Peltikatot Katteena maalattu saumakate Avonaisen yläpohjan osuudella pellin aluskatteena paperi (liikuntasalin päällä) (muuta osaa ei voitu tarkastaa) Maalipinnassa ikääntymistä, satunnaista hilseilyä ja ruosteisuutta Aluskatteen paperissa repeilyä ja läpivientien nostot puutteelliset

14 Summan koulu Sivu 11 / 36 Katteen huoltokorjaus ja maalaus Aluskatteen asennuksen korjaus F 42 Räystäät Puurakenteinen Harvalaudoitettu Vanhan osan puurakenteissa ikääntymistä ja maalipinnassa hilseilyä Laajennuksen osalla kunto hyvä Vanhanosan laudoituksen uusiminen ja maalaus F 43 Yläpohjavarusteet Katolla lumiesteitä ja kulkusiltoja Katolla räystäsrakenteen sisä-/ulkopuolisia vesikouruja Vedet katoilta syöksytorvilla Lumiesteiden ja kulkusiltojen kunto hyvä Kourujen ja syöksytorvien kunto tyydyttävä Lumiesteiden ja kulkusiltojen kiinnityksen tarkastus katteen maalauksen yhteydessä Kourujen ja syöksytorvien kunnon tarkistus ja maalaus Vesien johtaminen kauemmas rakennuksesta esim. betonisilla pintakouruilla F 5 Täydentävät sisäosat F 51 Sisäovet Ovet pääosin ontelorakenteisia laakaovia Hyvä Ei toimenpiteitä

15 Summan koulu Sivu 12 / 36 F 52 Kevyet väliseinät Seinät puurakenteisia ja levypintaisia Hyvä Ei toimenpiteitä F 53 Alakatot Pääosin maalattuja levykattoja Hyvä Ei toimenpiteitä F 57 Hormit Rakennuksessa on yksi tillimuurattu piippu Muurauksen maalipinnassa kuluneisuutta Piipun pellitys F 6 Sisäpinnat F 61 Seinäpinnat Pintamateriaaleina pääosin maali Hyvä Ei toimenpiteitä

16 Summan koulu Sivu 13 / 36 F 62 Kattopinnat Pintamateriaalina pääosin maali Hyvä Ei toimenpiteitä F 63 Lattiapinnat Pintamateriaalina pääosin muovimatto Hyvä Ei toimenpiteitä LUOKKAHUONEET Lattioissa muovimatto, seinissä ja katoissa maali Pintamateriaalien kunto hyvä Kalusteiden ja varusteiden kunto hyvä Huonetiloissa 201, 206, 205 ja 207 ilkivallan jäljiltä vaahtosammuttimen aiheuttamaa likaa Ei toimenpiteitä MÄRKÄTILAT Pesuhuone 023 ja 027 Lattiassa laatta, seinissä kaakeli ja katossa maalattu levy Käyttövesiputket pinta-asennuksena Pintamateriaalien kunto hyvä Kalusteiden ja varusteiden kunto hyvä Silikonien uusinta

17 Summan koulu Sivu 14 / 36 KOULUKEITTOLA Lattiassa akryylibetoni, seinissä kaakeli ja katossa maalattu levy Laitteet pääosin poistettu Pintamateriaalien kunto hyvä Ei toimenpiteitä KÄYTÄVÄT, AULAT YMS. Lattiassa muovimatto, seinissä ja katossa maalattu levy Uuden osan tuulikaapin ja aulan lattiassa laatta Pintamateriaalien kunto hyvä Ei toimenpiteitä WC-TILAT Lattiassa muovimatto (nostettu seinille), seinissä kaakelointi/maalattu levy Pesuhuoneiden yhteydessä olevien wc-tilojen lattiassa laatta Vesikalusteet ja pintamateriaalit tehty todennäköisesti v Pintamateriaalien ja kalusteiden kunto hyvä Ei toimenpiteitä LIIKUNTASALI Lattiassa muovimatto, seinissä puu- / maalattu levyrakenne ja katossa rimoitus Pintamateriaalien kunto hyvä Ei toimenpiteitä

18 Summan koulu Sivu 15 / LVI-JÄRJESTELMÄT G1 LÄMMITYSJÄRJESTELMÄ Lämmitysjärjestelmänä on vesikeskuslämmitys Lämmitys maakaasulla (varalla öljylämmitys) Lämmitys vesikiertoisilla pattereilla Vanhanosan patterit ja verkosto alkuperäinen Laajennusosan patterit ja verkosto asennettu laajennuksen yhteydessä Patteritermostaatit uusittu peruskorjauksen/laajennuksen yhteydessä Lämmityskattilat: Högfors 21 vm (maakaasu) Högfors 21 Nova vm (öljy) Ohjaus: Ouman EH 203 Öljysäiliöt: 3 kpl 1500 l, muovisia säiliöitä Teknisessä tilassa käytöstä poistettu teräksinen öljysäiliö Linjasulkuventtiileissä ikääntymistä Maakaasukattilan keskimääräinen käyttöikä saavutettu Patteriventtiileiden keskimääräinen käyttöikä saavutettu Vanhanosan lämpöverkoston keskimääräinen käyttöikä saavutettu Kattilan uusinta Lämpöverkoston kuntotutkimus Lämmitysjärjestelmän termostaattisäätimien uusinta ja järjestelmän perussäätö Linjasulkuventtiileiden uusiminen

19 Summan koulu Sivu 16 / 36 G2 VESI- JA VIEMÄRILAITTEET G2.1 Yleistä Rakennus on liitetty Haminan Kaupungin verkostoon G22.3 Vesijohtoverkosto varusteineen Verkosto tehty teräs-/kupariputkesta Verkostoa on uusittu v Laajuus selviää erillisestä työselostuksesta Järjestelmän keskimääräinen tekninen käyttöikä 50-vuotta Hyvä Kunnon seuranta G24 Viemäriverkostot Järjestelmä valurautaa ja muovia Verkostoa on uusittu v Laajuus selviää erillisestä työselostuksesta Järjestelmän keskimääräinen tekninen käyttöikä 50-vuotta. Hyvä Kunnon seuranta G25 Vesi-/viemärikalusteet Kalusteet, hanat yms. on asennettu v Kalusteiden keskimääräinen tekninen käyttöikä 50-vuotta. Hanojen keskimääräinen tekninen käyttöikä vuotta saavutettu Kalusteiden kunto tyydyttävä Hanojen uusiminen

20 Summan koulu Sivu 17 / 36 G3 ILMANVAIHTO Ilmanvaihto on koneellinen Järjestelmä on rakennettu v Laajuus selviää erillisestä työselostuksesta Rakennuksessa on 3 kpl erillistä ilmanvaihtokonetta Liikuntasalin ilmanvaihtokone katolla Hyvä Laitteistojen huolto, kanavien puhdistus ja järjestelmän säätö G7 Palontorjuntajärjestelmät Paloilmoitinjärjestelmä CBA 1000 Siemens 5. SÄHKÖJÄRJESTELMÄ H SÄHKÖJÄRJESTELMÄ Yleistä Kohteessa turvavalaistusjärjestelmä Teknoware Verkostoa on uusittu v Uusimisen laajuus selviää erillisestä sähkötyöselostuksesta Sähköverkoston keskimääräinen tekninen käyttöikä 50-vuotta. Hyvä Kunnon seuranta

21 Summan koulu Sivu 18 / LISÄTUTKIMUKSET 6.1 Välittömästi tehtävät tutkimukset Ei tutkimuksia 6.2 Ennen kunnossapitosuunnittelua tehtävät tutkimukset Lämmitysjärjestelmän kartoitus 6.3 Ennen korjaussuunnittelua tehtävät tutkimukset Vanhan osan rakennekartoitus

22 Summan koulu Sivu 19 / KUVIA KOHTEESTA Kuva 2. Aita Kuva 3. Pyöräkatos Kuva 4. Katoksen laatoitusta

23 Summan koulu Sivu 20 / 36 Kuva 5. Katoksen edusta Kuva 6. Takajulkisivu Kuva 7. Vasen pääty

24 Summan koulu Sivu 21 / 36 Kuva 8. Oikea pääty Kuva 9. Varastorakennus Kuva 10. Luokkahuone

25 Summan koulu Sivu 22 / 36 Kuva 11. Vanhanosan patteri Kuva 12. Ikkuna Kuva 13. Ylä aula

26 Summan koulu Sivu 23 / 36 Kuva 14. Vaahtosammuttimen aiheuttamaa likaa Kuva 15. Keittiöpiste huone terveydenhoitajan huone Kuva 16. Vaahtosammuttimen aiheuttamaa likaa

27 Summan koulu Sivu 24 / 36 Kuva 17. Tuloilmakone Kuva 18. Sähköpääkeskus

28 Summan koulu Sivu 25 / 36 Kuva 19. Wc-tila Kuva 20. Ruokala Kuva 21. Koulukeittola

29 Summan koulu Sivu 26 / 36 Kuva 22. Ilmanvaihdon konehuone katolla Kuva 23. Hilseilyä katteen maalipinnassa Kuva 24. Kuva katolta

30 Summan koulu Sivu 27 / 36 Kuva 25. Piippu Kuva 26. Liikuntasalin yläpohja

31 Summan koulu Sivu 28 / 36 Kuva 27. Huopakatto. Kuva 28. Laajennusosan aula Kuva 29. Inva Wc

32 Summan koulu Sivu 29 / 36 Kuva 30. Tekstiilitöiden luokka Kuva 31. Liikuntasali

33 Summan koulu Sivu 30 / 36 Kuva 32. Sähkökeskus 2 Kuva 33. Sähkökeskus 3

34 Summan koulu Sivu 31 / 36 Kuva 34. Pukuhuone Kuva 35. Wc-tila uusi puoli Kuva 36. Pesuhuone

35 Summan koulu Sivu 32 / 36 Kuva 37. Teknisen työn luokka Kuva 38. Kattilahuone Kuva 39. Öljysäiliötila

36 Summan koulu Sivu 33 / 36 Kuva 40. Metallirakenteinen ulko-ovi Kuva 41. Halkeilua vanhan osan seinässä

37 Summan koulu Sivu 34 / 36 Kuva 42. Räystään pääty ja aluslaudoitusta Kuva 43. Puurakenteinen ulko-ovi

38 Summan koulu Sivu 35 / 36 Kuva 44. Elementtisauma Kuva 45. Tasoitteen irtoilua ulkoseinässä
