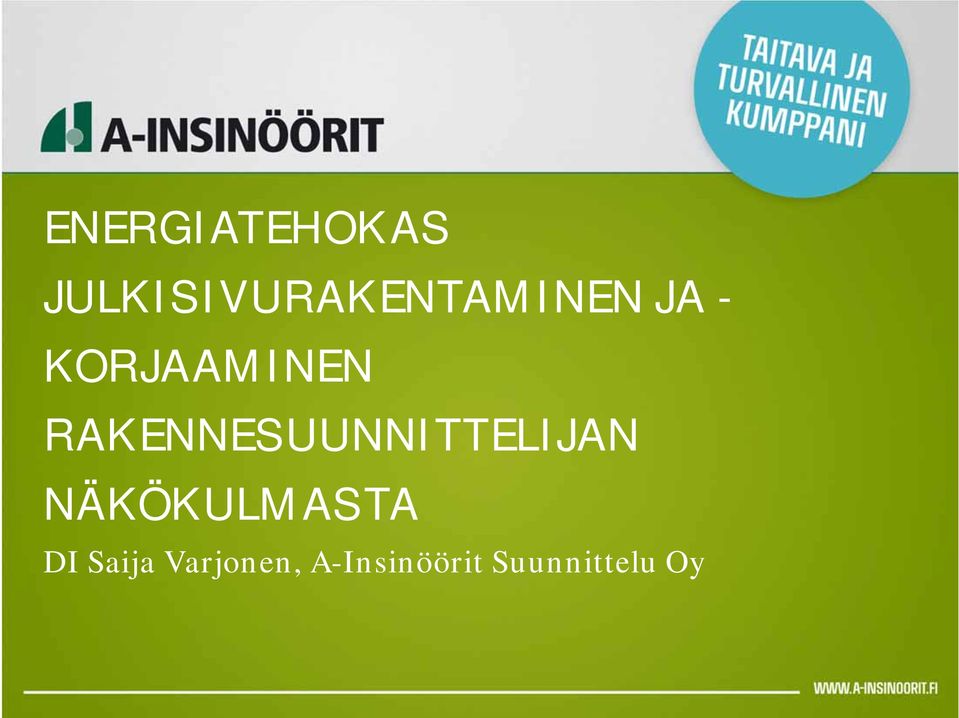

ENERGIATEHOKAS JULKISIVURAKENTAMINEN JA - KORJAAMINEN RAKENNESUUNNITTELIJAN NÄKÖKULMASTA. DI Saija Varjonen, A-Insinöörit Suunnittelu Oy

Transkriptio

1 ENERGIATEHOKAS JULKISIVURAKENTAMINEN JA - KORJAAMINEN RAKENNESUUNNITTELIJAN NÄKÖKULMASTA DI Saija Varjonen, A-Insinöörit Suunnittelu Oy

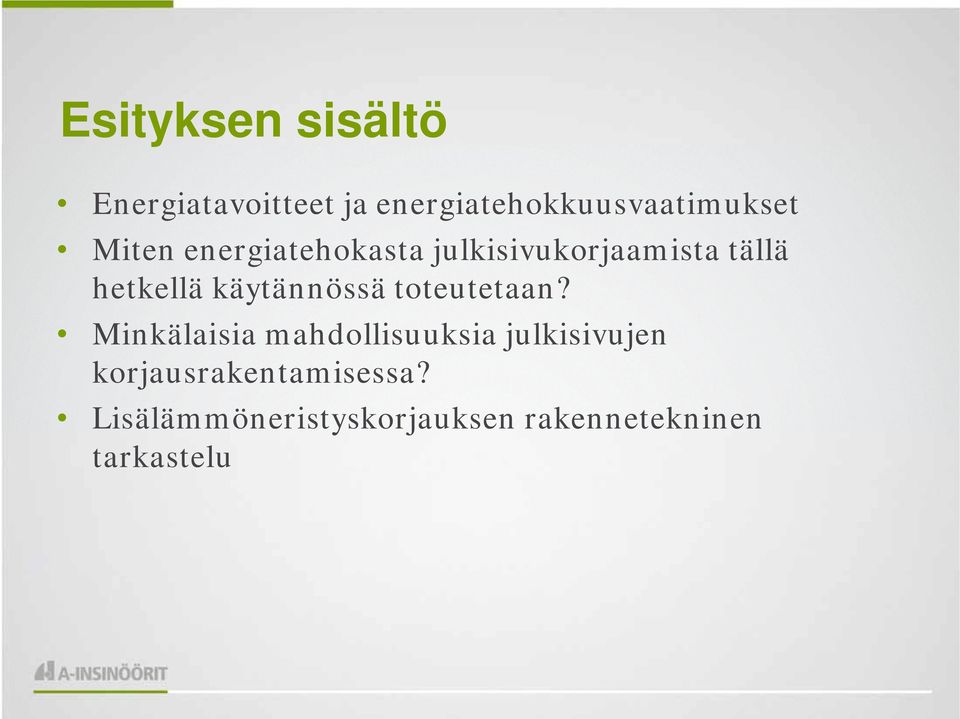

2 Esityksen sisältö Energiatavoitteet ja energiatehokkuusvaatimukset Miten energiatehokasta julkisivukorjaamista tällä hetkellä käytännössä toteutetaan? Minkälaisia mahdollisuuksia julkisivujen korjausrakentamisessa? Lisälämmöneristyskorjauksen rakennetekninen tarkastelu

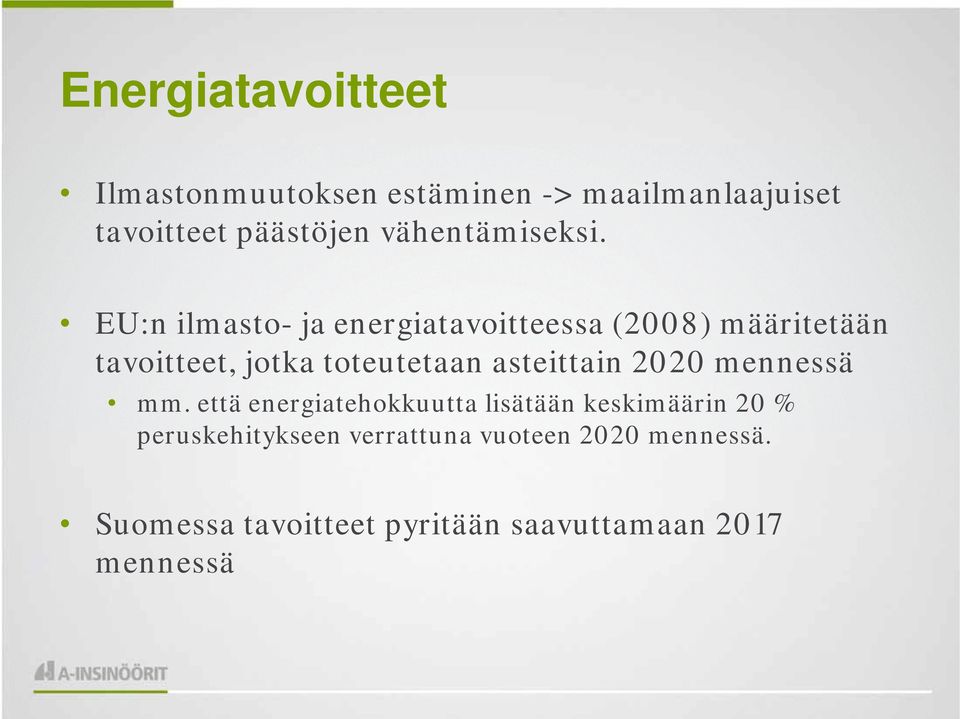

3 Energiatavoitteet Ilmastonmuutoksen estäminen -> maailmanlaajuiset tavoitteet päästöjen vähentämiseksi. EU:n ilmasto- ja energiatavoitteessa (2008) määritetään tavoitteet, jotka toteutetaan asteittain 2020 mennessä mm. että energiatehokkuutta lisätään keskimäärin 20 % peruskehitykseen verrattuna vuoteen 2020 mennessä. Suomessa tavoitteet pyritään saavuttamaan 2017 mennessä

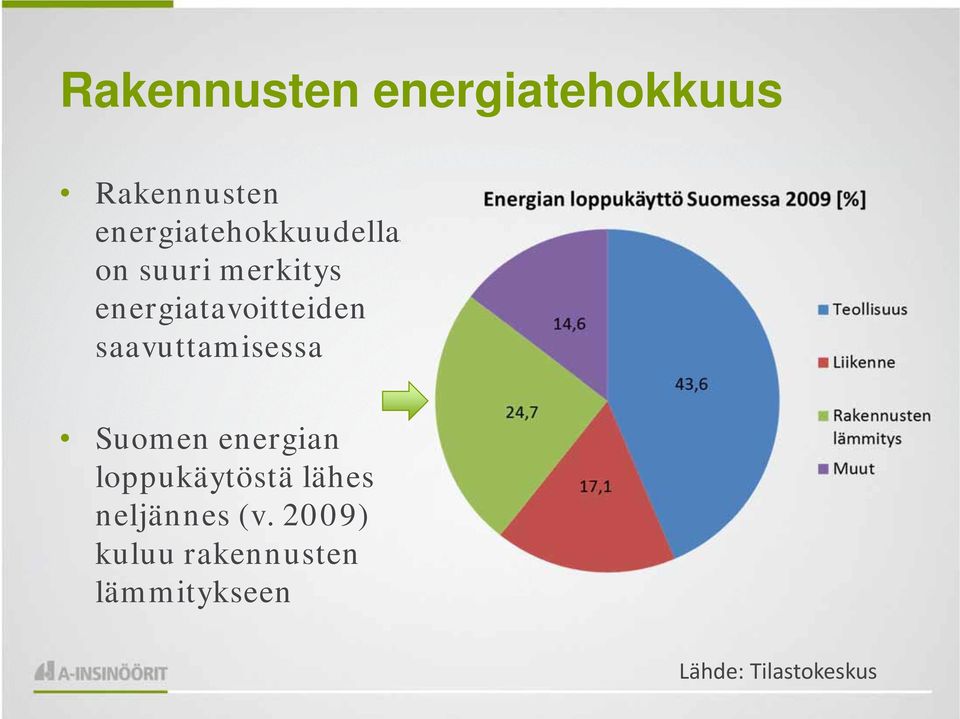

4 Rakennusten energiatehokkuus Rakennusten energiatehokkuudella on suuri merkitys energiatavoitteiden saavuttamisessa Suomen energian loppukäytöstä lähes neljännes (v. 2009) kuluu rakennusten lämmitykseen Lähde: Tilastokeskus

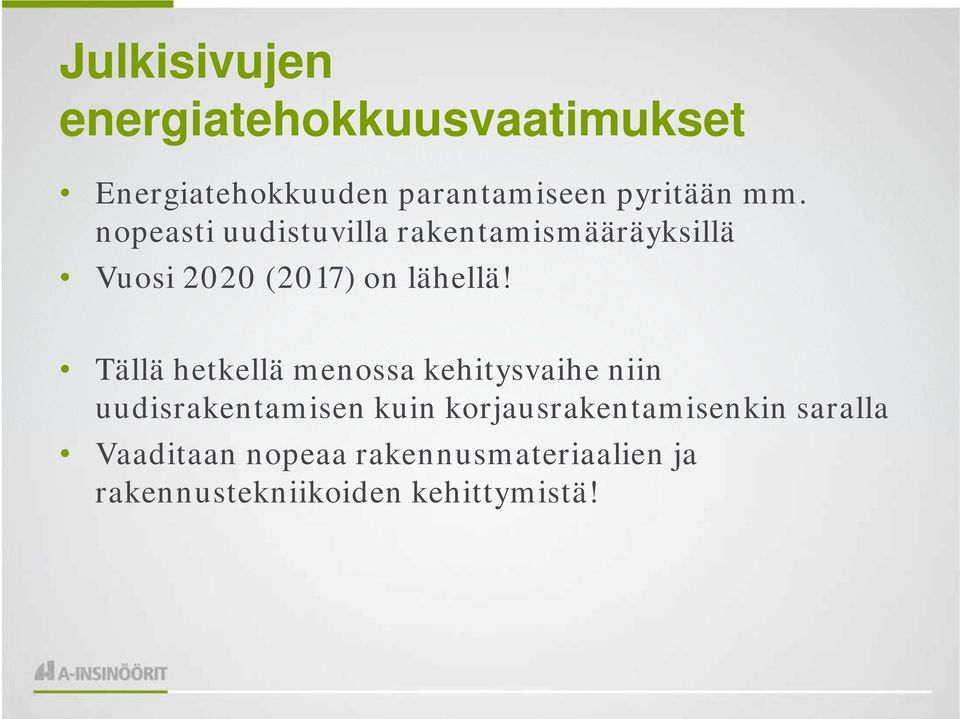

5 Julkisivujen energiatehokkuusvaatimukset Energiatehokkuuden parantamiseen pyritään mm. nopeasti uudistuvilla rakentamismääräyksillä Vuosi 2020 (2017) on lähellä! Tällä hetkellä menossa kehitysvaihe niin uudisrakentamisen kuin korjausrakentamisenkin saralla Vaaditaan nopeaa rakennusmateriaalien ja rakennustekniikoiden kehittymistä!

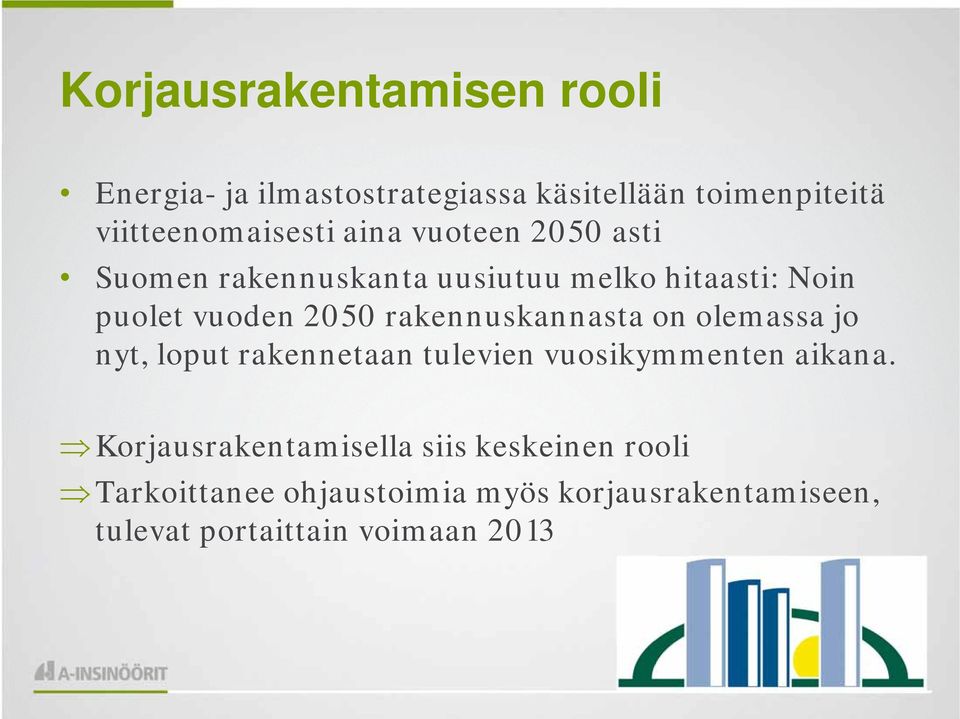

6 Korjausrakentamisen rooli Energia- ja ilmastostrategiassa käsitellään toimenpiteitä viitteenomaisesti aina vuoteen 2050 asti Suomen rakennuskanta uusiutuu melko hitaasti: Noin puolet vuoden 2050 rakennuskannasta on olemassa jo nyt, loput rakennetaan tulevien vuosikymmenten aikana. Korjausrakentamisella siis keskeinen rooli Tarkoittanee ohjaustoimia myös korjausrakentamiseen, tulevat portaittain voimaan 2013

7 Kuinka energiamääräykset ovat muuttuneet? 1969 *) Ulkoseinä [W/m²K] 0,81 0,40 0,29 0,28 0,25 0,24 0,17 50 % 27 % < 20 % 30 %

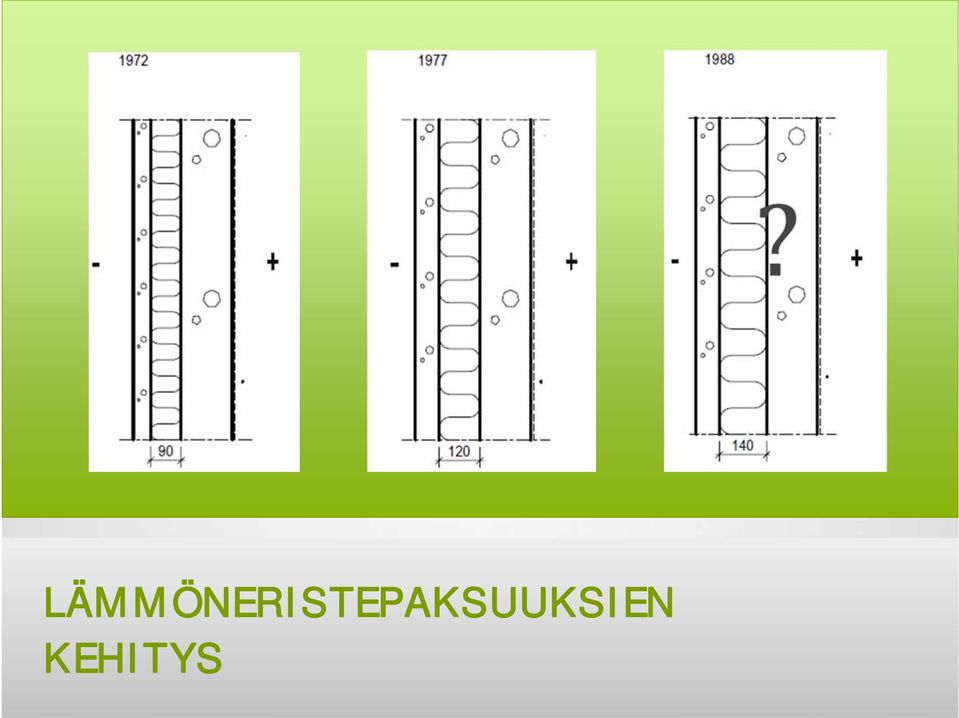

8 LÄMMÖNERISTEPAKSUUKSIEN KEHITYS

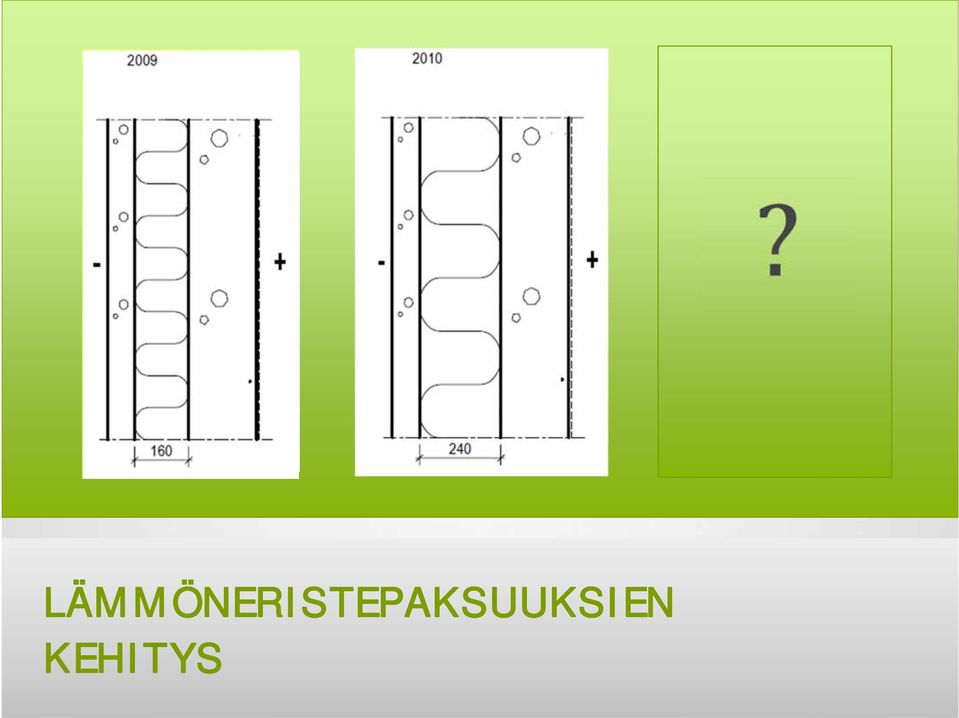

9 LÄMMÖNERISTEPAKSUUKSIEN KEHITYS

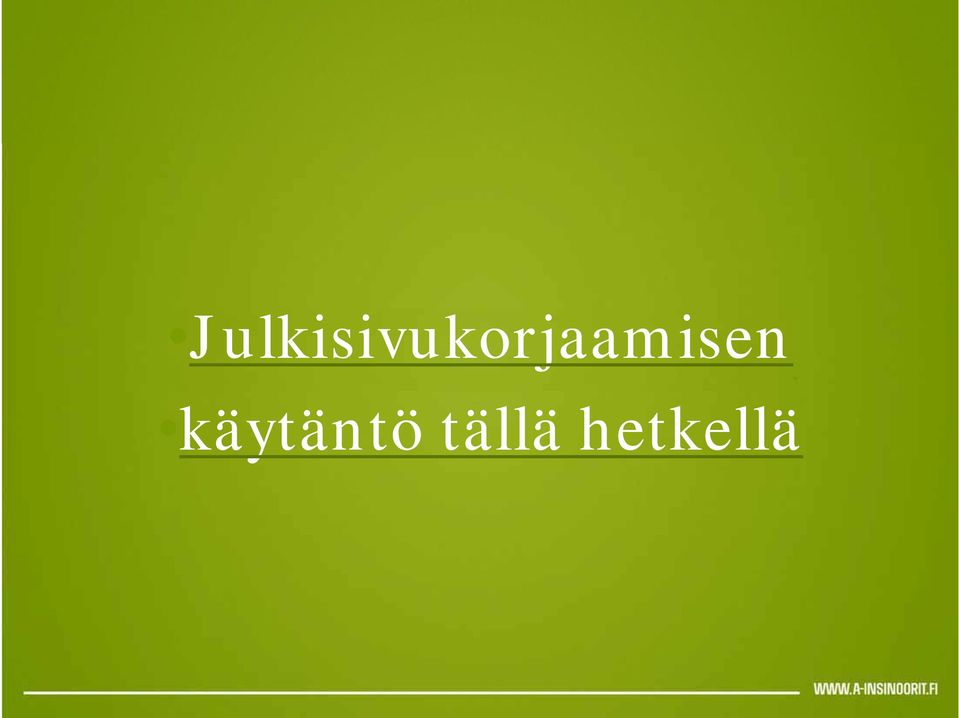

10 Julkisivukorjaamisen käytäntö tällä hetkellä

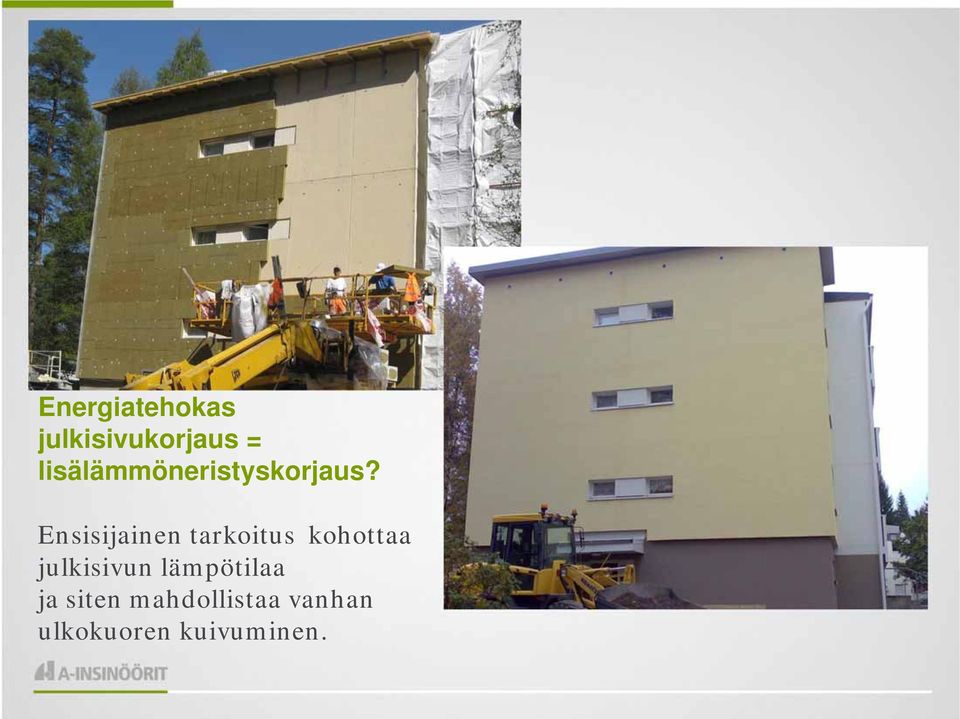

11 Energiatehokas julkisivukorjaus = lisälämmöneristyskorjaus? Ensisijainen tarkoitus kohottaa julkisivun lämpötilaa ja siten mahdollistaa vanhan ulkokuoren kuivuminen.

12 Vanhan ulkokuoren päälle tehtävät korjaukset Ohutrappaus Paksurappaus Tuulettuva levyrappaus

13 Vanhan ulkokuoren päälle tehtävät korjaukset Erilaiset laatat Julkisivulevyt Kuorimuuraus

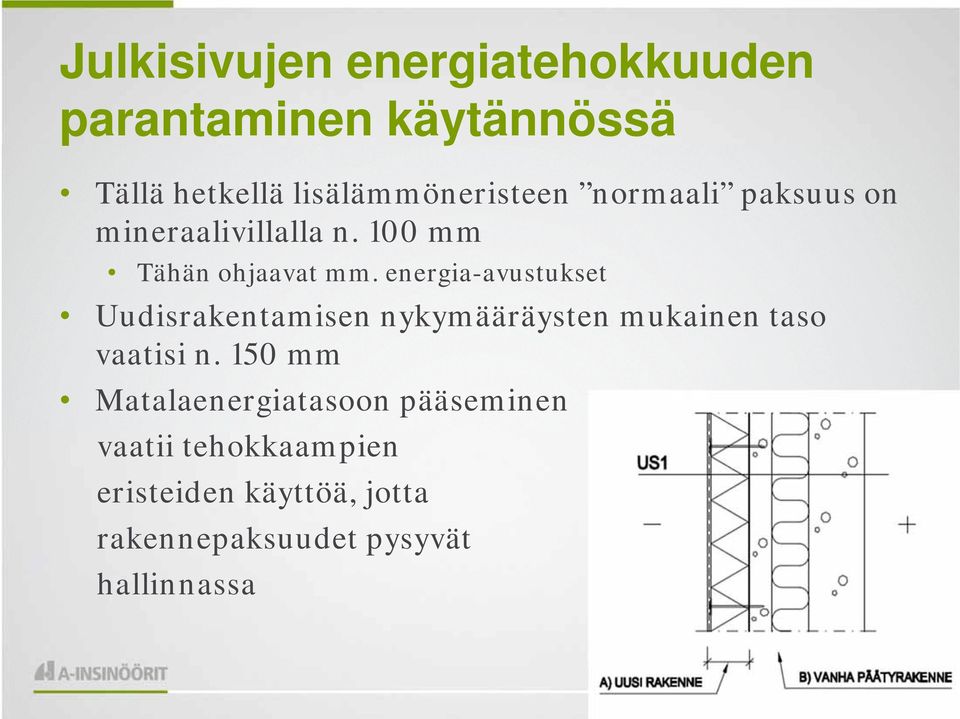

14 Julkisivujen energiatehokkuuden parantaminen käytännössä Tällä hetkellä lisälämmöneristeen normaali paksuus on mineraalivillalla n. 100 mm Tähän ohjaavat mm. energia-avustukset Uudisrakentamisen nykymääräysten mukainen taso vaatisi n. 150 mm Matalaenergiatasoon pääseminen vaatii tehokkaampien eristeiden käyttöä, jotta rakennepaksuudet pysyvät hallinnassa

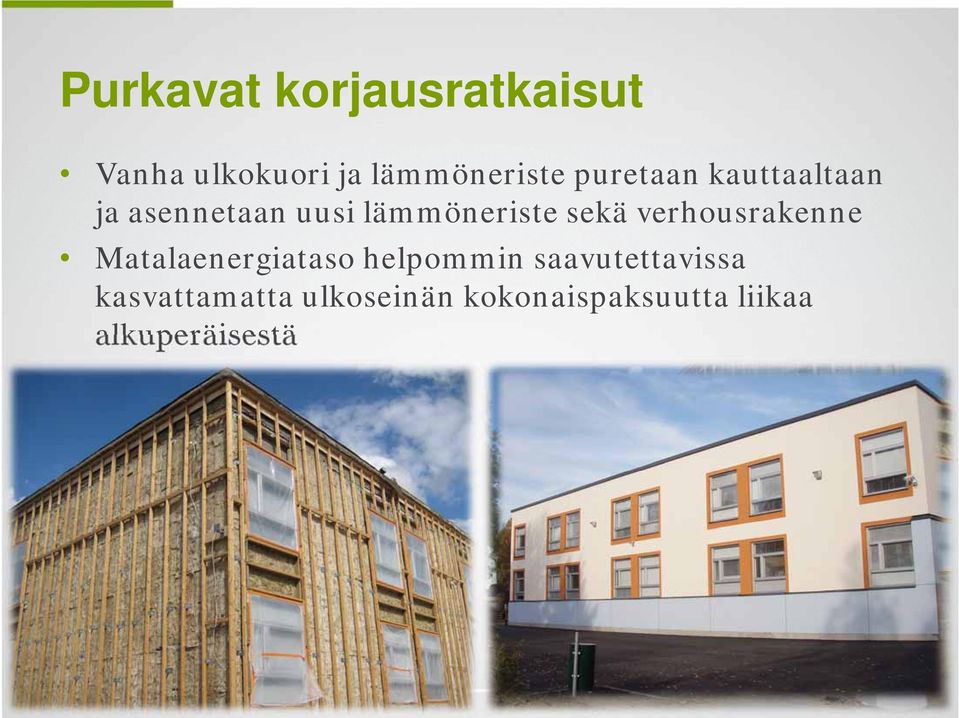

15 Purkavat korjausratkaisut Vanha ulkokuori ja lämmöneriste puretaan kauttaaltaan ja asennetaan uusi lämmöneriste sekä verhousrakenne Matalaenergiataso helpommin saavutettavissa kasvattamatta ulkoseinän kokonaispaksuutta liikaa alkuperäisestä

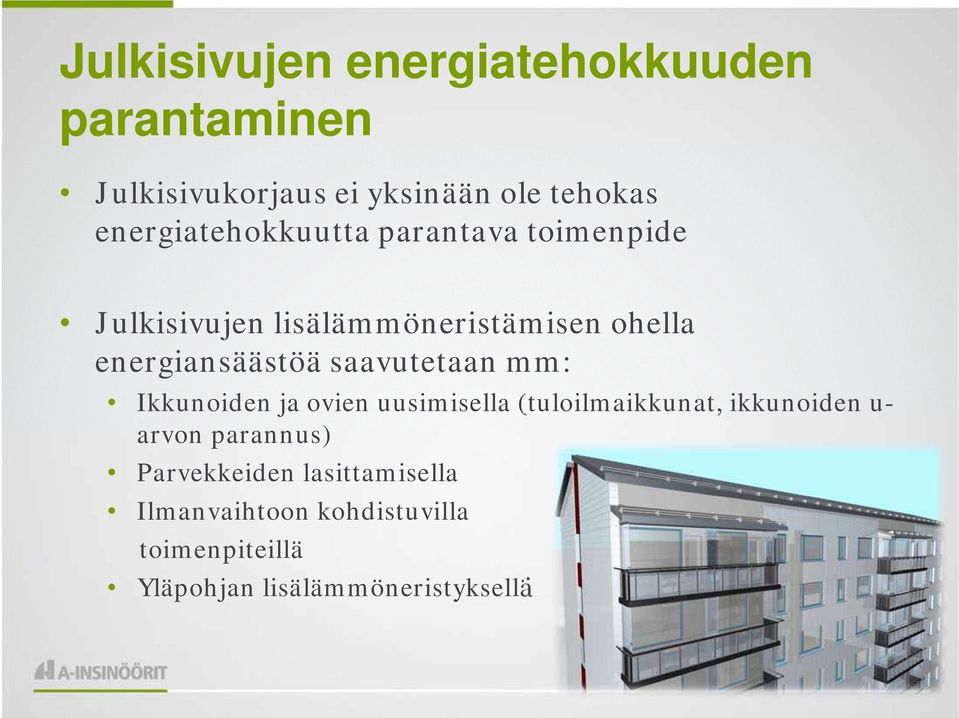

16 Julkisivujen energiatehokkuuden parantaminen Julkisivukorjaus ei yksinään ole tehokas energiatehokkuutta parantava toimenpide Julkisivujen lisälämmöneristämisen ohella energiansäästöä saavutetaan mm: Ikkunoiden ja ovien uusimisella (tuloilmaikkunat, ikkunoiden u- arvon parannus) Parvekkeiden lasittamisella Ilmanvaihtoon kohdistuvilla toimenpiteillä Yläpohjan lisälämmöneristyksellä

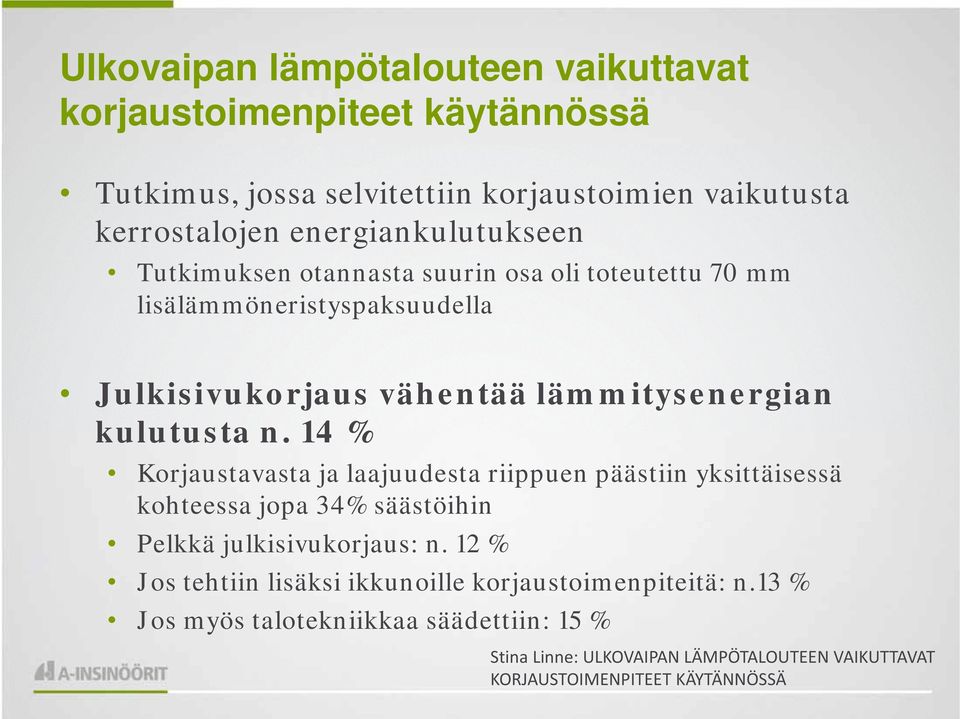

17 Ulkovaipan lämpötalouteen vaikuttavat korjaustoimenpiteet käytännössä Tutkimus, jossa selvitettiin korjaustoimien vaikutusta kerrostalojen energiankulutukseen Tutkimuksen otannasta suurin osa oli toteutettu 70 mm lisälämmöneristyspaksuudella Julkisivukorjaus vähentää lämmitysenergian kulutusta n. 14 % Korjaustavasta ja laajuudesta riippuen päästiin yksittäisessä kohteessa jopa 34% säästöihin Pelkkä julkisivukorjaus: n. 12 % Jos tehtiin lisäksi ikkunoille korjaustoimenpiteitä: n.13 % Jos myös talotekniikkaa säädettiin: 15 % Stina Linne: ULKOVAIPAN LÄMPÖTALOUTEEN VAIKUTTAVAT KORJAUSTOIMENPITEET KÄYTÄNNÖSSÄ

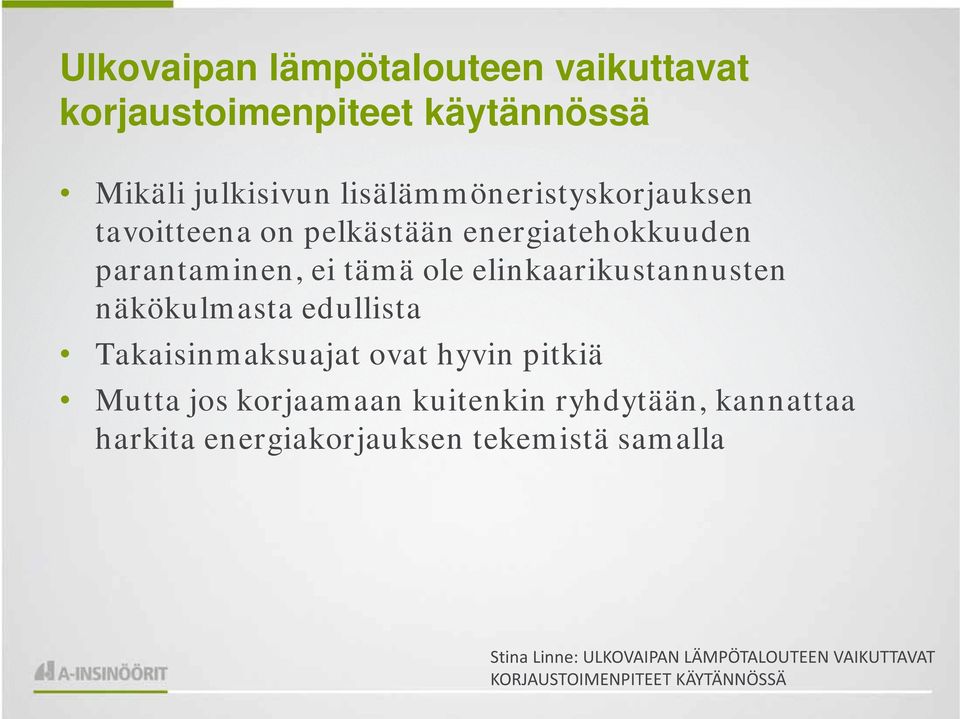

18 Ulkovaipan lämpötalouteen vaikuttavat korjaustoimenpiteet käytännössä Mikäli julkisivun lisälämmöneristyskorjauksen tavoitteena on pelkästään energiatehokkuuden parantaminen, ei tämä ole elinkaarikustannusten näkökulmasta edullista Takaisinmaksuajat ovat hyvin pitkiä Mutta jos korjaamaan kuitenkin ryhdytään, kannattaa harkita energiakorjauksen tekemistä samalla Stina Linne: ULKOVAIPAN LÄMPÖTALOUTEEN VAIKUTTAVAT KORJAUSTOIMENPITEET KÄYTÄNNÖSSÄ

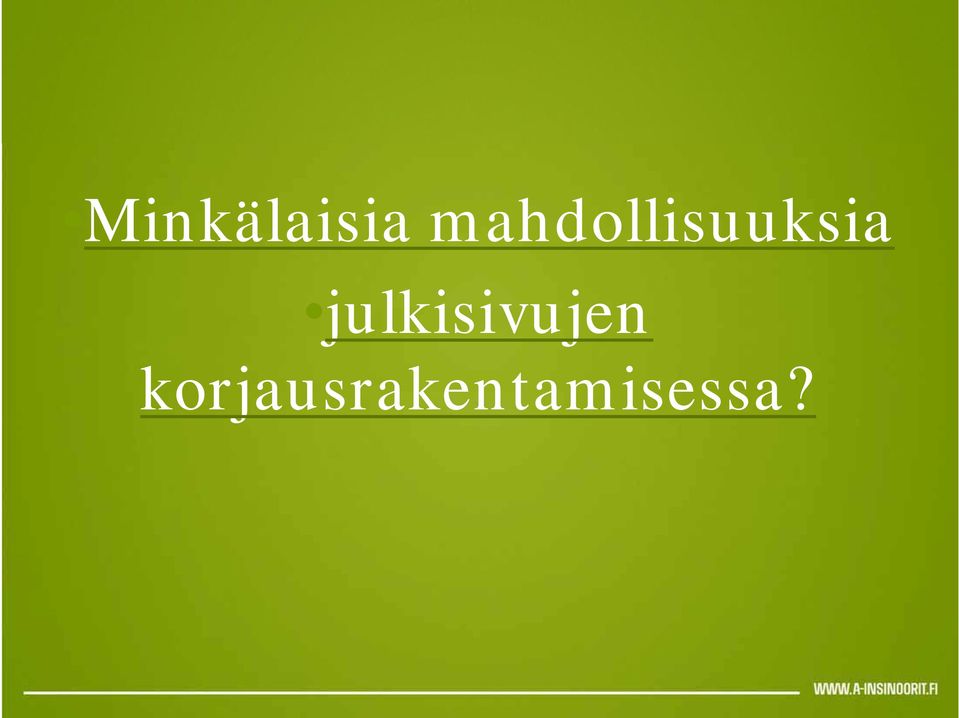

19 Minkälaisia mahdollisuuksia julkisivujen korjausrakentamisessa?

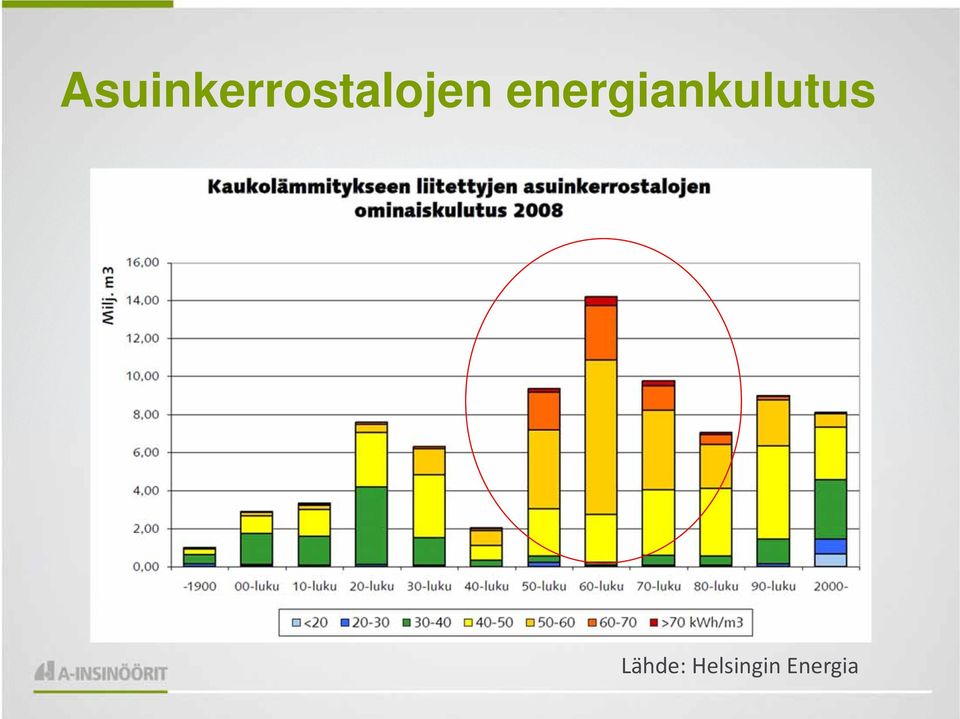

20 Asuinkerrostalojen energiankulutus Lähde: Helsingin Energia

21 Energiatehokkaat korjausratkaisutselvitys Selvitettiin rakennusteknisiä energiatehokkaita korjausmenetelmiä 70-luvun asuinkerrostaloihin Laskennallinen tarkastelu eri korjausratkaisuilla saavutettavista energiasäästöistä Korjausmenetelmien investointi- ja elinkaarikustannusten vertailu

22 Havaintoja korjausrakentamisen mahdollisuuksista 70-luvun alun krs-talon 2010 normaalitasoon korjaamisella on saavutettavissa yli 20 % energian säästö lämmitysenergian osalta Vastaavasti jos korjaukset tehdään matalaenergiatasoon on saavutettavissa noin 30 % energian säästö. 70-luvun alun rakennuksissa pystytään jo minimitason korjauksella (100mm) saavuttamaan lähes yhtä suuret säästöt kuin korjaamalla 1980-luvun rakennus matalaenergiatasoon, koska 80-luvun rakennuksessa on jo lähtökohta parempi. A Insinöörit Oy

23 Havaintoja korjausrakentamisen mahdollisuuksista Elinkaarikustannuksissa huomioidaan investointikustannusten lisäksi tulevat korjaus- ja ylläpitokustannukset sekä lisäeristyskorjausten osalta energiansäästö. Lisälämmöneristys matalaenergiatasoon Lisälämmöneristys nykymääräysten tasoon Perustason lisälämmöneristys (+100mm) Vertailutaso = Pinnoite- ja paikkauskorjaus Investointikustannukset 73,2 170,8 219,6 195,2 0,0 50,0 100,0 150,0 200,0 250,0 300,0 350,0 400,0 450,0 500,0 /yks Investointikustannuksiltaan halvin vaihtoehto ei aina ole elinkaarikustannuksiltaan edullisin!! Entä jos lämmitysenergian hinta tulevaisuudessa kaksinkertaistuu? /yks /yks Lisälämmöneristys matalaenergiatasoon Lisälämmöneristys nykymääräysten tasoon Perustason lisälämmöneristys (+100mm) Vertailutaso Vertailutaso = Pinnoite- = Pinnoite- ja ja paikkauskorjaus paikkauskorjaus Elinkaarikustannukset 280,4 302,7 271,6309,5 258,3307,3 290,3 399,5 0,0 0,0 50,0 50,0 100,0 100,0 150,0 150,0 200,0 200,0 250,0 250,0 300,0 300,0 350,0 350,0 400,0 400,0 450,0 450,0 500,0 500,0 A Insinöörit Oy

24 Lisälämmöneristyskorjauksen rakennetekniset yksityiskohdat

25 Lisälämmöneristeen kasvaessa - rakenneteknisiä haasteita Eristekerroksen paksuuden kasvaessa asennustyö ja toteutustavat hankaloituvat Matalaenergiatasoon pääseminen haastavaa jopa tehokkailla eristeillä On kehitettävä uusia tekniikoita Ongelmia saattaa tulla eteen esim. nurkkadetaljeissa, joissa kiinnitysmatka alusrakenteeseen kasvaa

26 Lisälämmöneristäminen - rakennusfysiikka Lisälämmöneristäminen muuttaa alkuperäisen rakenteen rakennusfysikaalista toimintaa Vanha ulkokuori ja eristetila lämpenevät Kosteustekniset tarkastelut kohdekohtaisesti

27 Lisälämmöneristämisen detaljit Julkisivujen kokonaispaksuuden kasvaminen aiheuttaa muutoksia liitoskohtiin: Räystäs leveyden riittävyys tarkastettava Ikkunat ja ovet optimaalisin sijoitus mahdollisimman paljon eristetilaan Parvekeliittymät Liittymädetaljit suunniteltava huolellisesti Liitosten ilmatiiviys!

28 Lisälämmöneristämisen detaljit Muita huomioon otettavia asioita: Uuden verhousrakenteen aiheuttama lisäkuorma Rakenteelliset liikuntasaumat Eristeen painuma huomioitava (liitosten tiiviys) Palotekniikka, käytettäessä paloteknisiltä ominaisuuksiltaan heikompia eristeitä

29 Lisälämmöneristämisen vaikutus ilmanvaihtoon Rakennuksen ilmatiiviyden parantuminen vaikuttaa rakennuksen ilmanvaihtoon ja sisäilman laatuun. Olosuhteet rakennuksessa muuttuvat Ilmanvaihdon ja lämmitysjärjestelmän säädöt pitää aina tarkistaa ja säätää lisälämmöneristyskorjauksen jälkeen

30 Julkisivukorjaaminen ja äänitekniikka Seuraavaa esitystä odotellessa..

31 Ennen/nyt: Energiatehokkuutta voidaan parantaa korjausten yhteydessä Tulevaisuus: Energiatehokkuutta PITÄÄ parantaa korjausten yhteydessä

32 KIITOS! KYSYMYKSIÄ? Meiltä saat yksilöllisiä vastauksia visaisiin pulmiisi. Yli 300 A-Insinöörin ratkaiseva asiantuntemus odottaa haasteitasi.
