1 Vuoden 2012 uudet energiamääräykset LUONNOKSET ASTA Juhani Heljo Tampereen teknillinen yliopisto

2 Huomautukset 2 Esityksen valmisteluun on ollut lyhyt aika Joissain kohdissa voi olla vielä tulkintavirheitä Tämä esitys perustuu siis määräysten luonnokseen, jota korjataan lausuntojen perusteella

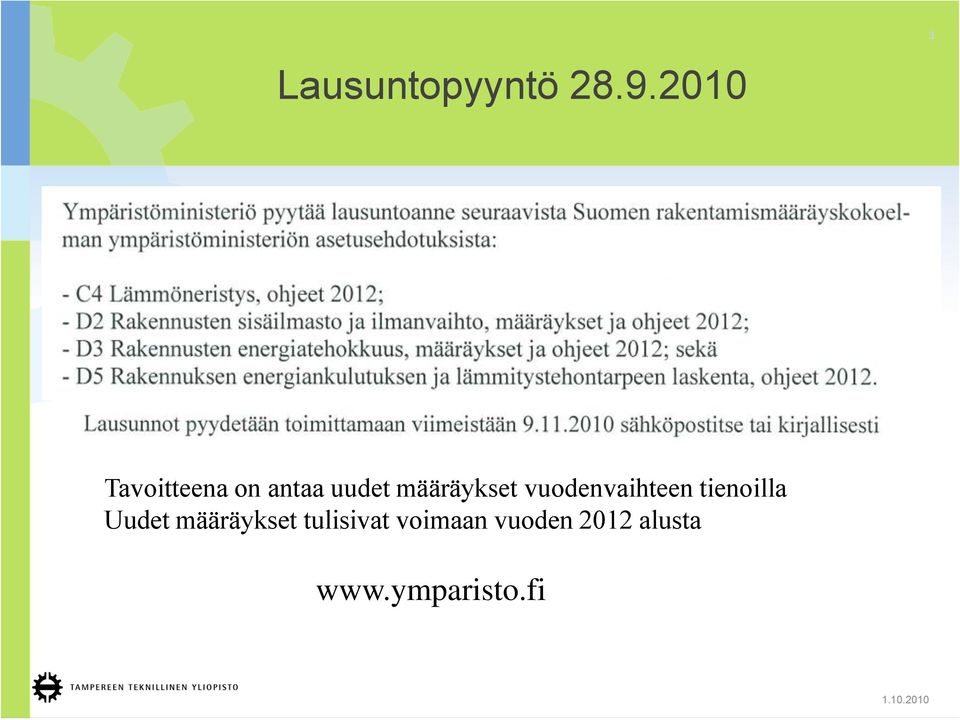

3 Lausuntopyyntö Tavoitteena on antaa uudet määräykset vuodenvaihteen tienoilla Uudet määräykset tulisivat voimaan vuoden 2012 alusta

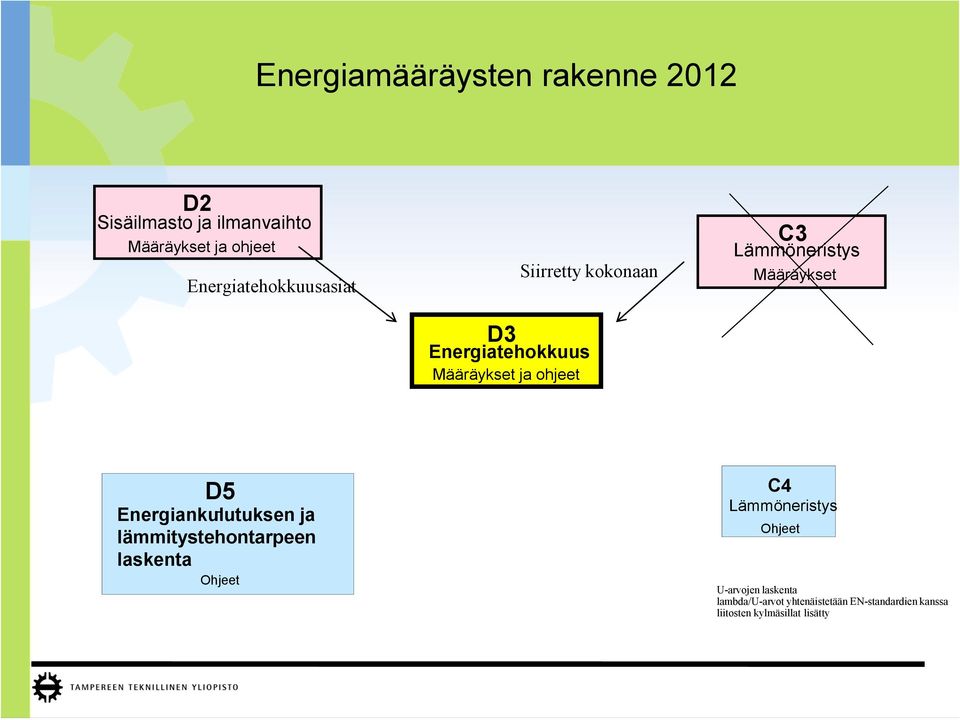

4 Energiamääräysten rakenne 2012 D2 Sisäilmasto ja ilmanvaihto Määräykset ja ohjeet Energiatehokkuusasiat D3 Siirretty kokonaan Energiatehokkuus Määräykset ja ohjeet C3 Lämmöneristys Määräykset D5 - Energiankulutuksen ja lämmitystehontarpeen laskenta Ohjeet C4 Lämmöneristys Ohjeet U-arvojen laskenta lambda/u-arvot yhtenäistetään EN-standardien kanssa liitosten kylmäsillat lisätty

5 Soveltamisalan muutoksia 5 Ei maatalousrakennukset, joiden käyttö vähäistä Ei alle 50 m2 rakennuksia Koskee kesämökkejä koon ja lämmityksen perusteella

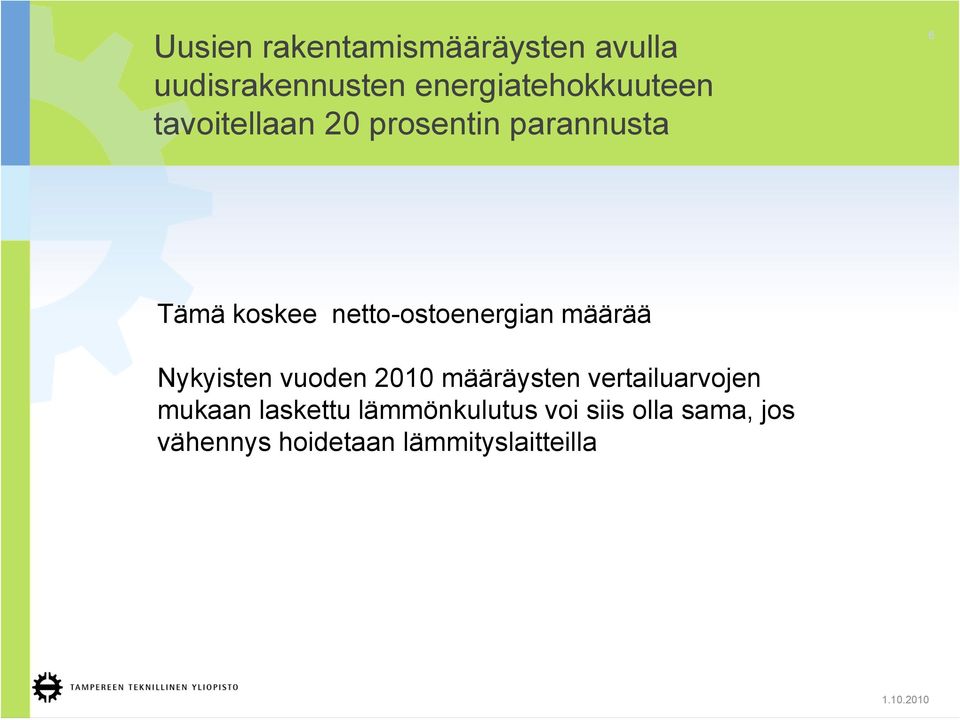

6 Uusien rakentamismääräysten avulla uudisrakennusten energiatehokkuuteen tavoitellaan 20 prosentin parannusta 6 Tämä koskee netto-ostoenergian määrää Nykyisten vuoden 2010 määräysten vertailuarvojen mukaan laskettu lämmönkulutus voi siis olla sama, jos vähennys hoidetaan lämmityslaitteilla

7 7 Vertailuarvoja (U-arvoja) ei muuteta vuonna 2012 U-arvovaatimus C3/1985 C3/2003 C3/2007 C3/2010 Ulkoseinä 0,28 0,25 0,24 0,17 Yläpohja, ulkoilmaan rajoittuva alapohja Ryömintätilaan rajoittuva alapohja Maata vasten oleva rakennusosa 0,22 0,16 0,15 0,09 0,22 0,20 0,19 0,17 0,36 0,25 0,24 0,16 Ikkuna tai ovi 2,1 (0,7) 1,4 1,4 1,0 Kattoikkuna 1,5 1,5 1,0 Ikkunapinta-ala enintään 15 % kerrosalasta, enintään 70 % huoneen ulkoseinän alasta enintään 15 % kerrosalasta, enintään 50 % rakennuksen ulkoseinien yht.lask. alasta enintään 15 % kerrosalasta, enintään 50 % rakennuksen ulkoseinien yht.lask. alasta 15 % kerrosalasta, enintään 50 % rakennuksen julkisivupintaalasta

8 Energiatehokkuuden pitää olla parempi kuin E-luku 8

9 E-luku lasketaan kertomalla nettoostoenergiamäärät energiamuotojen kertoimilla 9 Energiamuotojen kertoimet: Sähkö 2,0 Kaukolämpö 0,7 Kaukojäähdytys 0,4 Fossiiliset polttoaineet 1,0 Uusiutuvat polttoaineet 0,5

10 E-luvun laskennassa käytettävä pintaala 10 Energian kulutus lasketaan lämmitettyä netto-alaa kohti eli eri tavalla kuin nykyisissä energiatodistuksissa, joissa lasketaan bruttoalaa kohti

11 Netto-ostoenergia (sähkö, kaukolämpö, kaukojäähdytys, polttoaineet) Energian kulutus E -luvussa Netto-ostoenergian taseraja 11 Ostoenergian (järjestelmien) energiankulutuksen taseraja Auringon säteily ikkunoiden läpi Uusiutuva omavaraisenergia TILOJEN ENERGIANTARVE Lämmitys Jäähdytys Ilmanvaihto Käyttövesi Valaistus Laitteet Lämpöhäviöt NETTOTARPEET lämmitysenergia jäähdytysenergia sähkö TEKNISET JÄRJESTELMÄT Järjestelmähäviöt ja -muunnokset OSTOENERGIA sähkö kaukolämpö kaukojäähdytys polttoaine MUUALLE VIETY ENERGIA sähkö lämmitysenergia jäähdytysenergia 10 kwh nettotarve Lattialämmitys 85%: 11,8 kwh kulutus Lämpöpumppu 3,5: 3,4 kwh ostoen. Energiamuodon kerroin 2,0 Energialuku 6,8 kwh

12 Pientalojen E-lukuvaatimus riippuu pinta-alasta 12

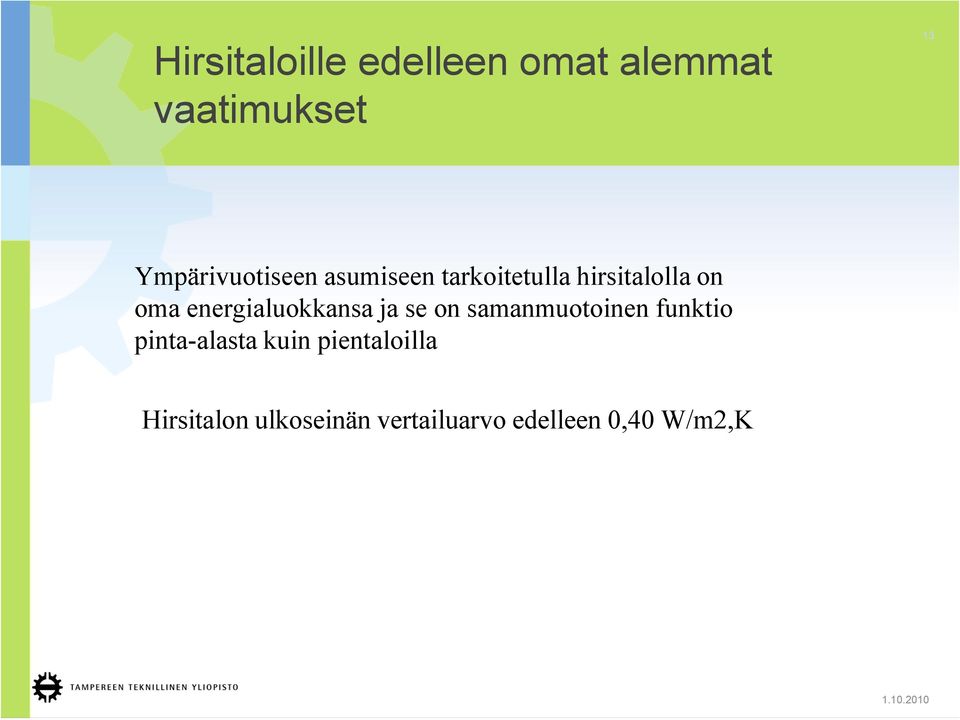

13 Hirsitaloille edelleen omat alemmat vaatimukset 13 Ympärivuotiseen asumiseen tarkoitetulla hirsitalolla on oma energialuokkansa ja se on samanmuotoinen funktio pinta-alasta kuin pientaloilla Hirsitalon ulkoseinän vertailuarvo edelleen 0,40 W/m2,K

14 Uusiutuvien energialähteiden osuuden pitää vastata vähintään 25 prosenttia rakennuksen tilojen ja ilmanvaihdon lämmityksen energian nettotarpeesta. 14 Uusiutuvien osuus voidaan hoitaa esim: Varaavalla takalla vähän energiaa kuluttavassa pientalossa (ei voi kuitenkaan hyödyntää E-lukua laskettaessa Lämpöpumpuilla (ilma-ilmalämpöpumppua ei kuitenkaan voi hyödyntää E- lukua laskettaessa) Aurinkokeräimillä Tuulimyllyillä Aurinkopaneleilla Kaukolämmössä ei ole uusiutuvien käytön vaatimusta

15 15 Ilmanpitävyys n 50 -luku vaihtunut q 50 -luvuksi, jolloin samat arvot isoissa ja pienissä rakennuksissa q 50 ilmanpitävyys määritellään vaipan pinta-alaa kohden, ei tilavuutta kohden kuten aikaisemmin Ilmanpitävyys on osoitettava mittaamalla Asuinrakennuksissa, lukuun ottamatta pientaloja, ilmanpitävyys voidaan osoittaa myös mittaamalla tiiveyden kannalta kriittisimmät tilat

16 16 Mittarointivaatimuksia Energiatehokkaan ylläpidon edellytysten varmistamiseksi ehdotettu paljon uusia mittarointivaatimuksia: Vaatimus pääsähkömittarista, joka mittaa kaiken rakennukseen ostetun sähköenergian ennen kuin se jaetaan mahdollisille käyttäjien tai huoneistojen sähkömittareille Rakennuksen ilmanvaihtojärjestelmän ja jäähdytysjärjestelmien sähkönkulutukset mitattava erikseen Lämmitysjärjestelmän energiankulutuksesta mitataan erikseen lämpimän käyttöveden osuus Asuinrakennuksissa vaaditaan huoneistokohtaista lämmitysenergian mittausta Muissa kuin asuinrakennuksissa valaistusjärjestelmän energiankulutus mitattava erikseen Muiden kuin asuinrakennusten ilmanvaihtojärjestelmä varustettava rakennuksen ilmanpitävyyden mittausvalmiudella

17 Kesäajan huonelämpötilat pitää tarkistaa 17 Pientaloille oma käytäntö Kesäajan huonelämpötilan laskenta tarvittaessa Energiatehokkuuden vaatimus pinta-alan funktiona Esimerkki: Pientaloissa huonelämpötilan tarkastelua ei tarvita, mikäli seuraavat ehdot on täytetty samanaikaisesti: 1. länsi- ja eteläjulkisivujen yli 1 m 2 kokoisissa ikkunoissa käytetään auringonsuojalasia, jonka g-arvo on enintään 0,4 tai muita vastaavia auringonsuojausratkaisuja; 2. olo- ja makuuhuoneiden länsi- ja eteläseinien ikkunoiden lasiosan pinta-ala on enintään 30 % ko. ulkoseinien pinta-alasta; 3. olo- ja makuuhuoneissa on ulos avautuvien ovien, tuuletusikkunoiden tai - luukkujen pinta-ala vähintään 5 % niiden tilojen huonealasta.

18 Kesämökit 18 Alle 50 m2: Määräykset eivät koske Ei lämmitysjärjestelmää: Määräykset ei koske m2, jos lämmitysjärjestelmä: Vaippa puolilämpimien tilojen vertailuarvojen (U-arvojen) mukaan. Ei muita vaatimuksia Yli 100 m2: Kuten omakotitalot

19 Mikä kaikki muuttuu? 19 Iso filosofiamuutos (E-luku) Pieniä muutoksia on paljon Suunnittelu painottuu enemmän lämmityslaitepuolelle Toivottavasti tulee uusia innovaatioita Toivottavasti löytyy keinoja päästä tavoitteisiin vähäisemmillä elinkaarikustannuksilla
