Vastaanottaja Oulun kaupunki, Oulun Jätehuolto. Päivämäärä HIUKKAVAARA, OULU JÄTEHUOLLON ESISELVITYS

Transkriptio

1 Vastaanottaja Oulun kaupunki, Oulun Jätehuolto Päivämäärä HIUKKAVAARA, OULU JÄTEHUOLLON ESISELVITYS

2 Päivämäärä Laatija Tarkastaja Hyväksyjä Ramboll, Seela Sinisalo ja Sanna Pulkkinen Ramboll, Jenni Haapaniemi Ohjausryhmä Viite

3 HIUKKAVAARA, OULU, JÄTEHUOLLON ESISELVITYS SISÄLLYSLUETTELO 1. Johdanto 1 2. Korttelikohtaiset jätehuoltoratkaisut Tampere, Vuores Norja, Trondheim, Tiller Korttelikohtaiset jätehuoltoratkaisut Jätteen putkikuljetus Mobiiliratkaisu Kimppakeräys syväkeräyssäiliöillä Perinteinen astiakeräys Jätehuoltoratkaisujen vertailu Kustannusvertailu Päästöt Kaupunkikuva ja viihtyvyys kortteleissa Päätelmät ja jatkotoimenpiteet 37 Ramboll Pakkahuoneenaukio 2 P.O.Box TAMPERE T F

4 1. JOHDANTO Hiukkavaara on uuden Oulun suurin lähivuosikymmenien aikana rakentuva kaupunginosa. Hiukkavaara sijaitsee Oulun keskustasta koilliseen. Vanhan kasarmialueen ympärille tulee asuntoja uudelle asukkaalle. Lisäksi uusi Hiukkavaaran keskus palvelee lähiseudulla asuvaa oululaista. Hiukkavaara on kestävä pohjoinen talvikaupunki kaupunginosa, joka on käyttäjälähtöinen, älykkään energiatehokas ja neljän vuodenajan kaupunkielämän keskus. Alueen rakentaminen on aloitettu vuonna 2012 ja se tulee valmistumaan kokonaisuudessaan vuoteen 2035 loppuun mennessä. Alueella tulee sijaitsemaan Oulun kaupungin kolmas aluekeskus, johon tulee monipuoliset ja hyvät palvelut sekä työpaikkoja. Selvitystyössä tarkasteltiin jätehuollon korttelikohtaisia ratkaisuvaihtoja eurooppalaisissa kaupungeissa. Lähemmän tarkastelun kohteeksi valittiin Suomesta Tampereen kaupunginosa Vuores sekä Norjasta Trondheimin kaupunginosa Tiller. Molemmissa kohteissa on toteutettu kortteliryhmäkohtainen jätehuolto putkikuljetusjärjestelmän sekä yhteiskeräyspisteiden avulla. Lisäksi molempien kohteiden kaupunkiympäristön katsotaan olevan verrattavissa Oulun talviolosuhteisiin. Malliesimerkkien jätehuoltoratkaisujen perusteella valittiin kolme jätehuoltoratkaisua, joiden soveltuvuutta Oulun Hiukkavaaran alueille A1-A2 ja A4-A5 tutkittiin tarkemmin. Tarkastelussa huomioitiin suunnittelualueella syntyvän jätteen määrä, tekninen soveltuvuus, kustannukset, kasvihuonekaasupäästöt, sähkönkulutus sekä kaupunkikuvalliset näkökohdat. Tarkasteltavina vaihtoehtoina olivat keskitetty jätteen putkikuljetusjärjestelmä koko Hiukkavaaran alueelle, jätteen putkikuljetuksen mobiiliratkaisu sekä syväkeräyssäiliöillä toteutettu kimppakeräys valitulla suunnittelualueella. Jätehuoltovaihtoehtoja verrattiin perinteiseen kiinteistökohtaiseen astiakeräykseen. Suunnittelutyö toteutettiin Oulun kaupungin yhdyskunta- ja ympäristöpalveluiden sekä Oulun Jätehuollon ohjauksessa. Ohjausryhmän vetäjänä toimi Markku Illlikainen Oulun Jätehuollosta. Ohjausryhmän muina jäseninä toimivat Yhdyskunta- ja ympäristöpalveluista Matti Matinheikki, Erkki Martikainen, Ilona Suppanen, Ari Saine, Jere Klami ja Eini Vasu sekä Oulun Jätehuollosta Antero Kiljunen. Konsulttityöstä vastasi Ramboll Finland Oy:ssä projektipäällikkö Sanna Pulkkinen ja suunnittelija Seela Sinisalo. Lisäksi lähtötietojen hankinnassa käytettiin Ramboll Norjan jätehuoltoasiantuntija Frank Holmgaardin tietoja sekä jätehuollon laitetoimittajilta saatuja tietoja. Kaikille raportissa esitetyille kuville on saatu käyttöoikeudet lähtötietojen toimittajilta.

5 2. KORTTELIKOHTAISET JÄTEHUOLTORATKAISUT Muiden kaupunkien jätehuollon tarkastelun tavoitteena oli etsiä vaihtoehtoisia jätehuollon ratkaisumalleja, joiden soveltamista Hiukkavaarassa kannattaa tutkia tarkemmin. Tarkastelussa keskityttiin kohteisiin, joissa samaa korttelikohtaista jätehuoltoratkaisua hyödyntävät niin asuinkiinteistöt kuin palvelutkin. Esimerkkikohteiden jätehuollosta selvitettiin jätehuollon perusratkaisu, logistiikka, kustannukset, jätehuollon organisointi ja kaupungin rooli jätehuollon järjestämisessä sekä korttelikohtaisen jätehuollon vaikutukset kaupunkikuvaan ja korttelien tilankäyttöön. 2.1 Tampere, Vuores Tampereen kaupunki rakentaa uutta kaupunginosaa Vuorekseen. Alueen rakentaminen on aloitettu vuonna Valmistuessaan vuoden 2020 paikkeilla Vuoreksessa on yli asukasta. Alueen suunnittelussa ja toteutuksessa on ollut tavoitteena yhdistää laadukas arkkitehtuuri, ekologisuus, huipputekniikka ja luonnonläheisyys. Myös moderni jätehuoltotekniikka on merkittävä osa alueen ekologista ja laadukasta ilmettä ja toimivuutta. Vuoreksen alue sijaitsee noin 7 km etäisyydellä Tampereen keskustasta, Tampere Helsinki-moottoritien ja kaupunkiseudun kehäväylän tuntumassa. Vuoreksen jokaiselle asuinalueelle rakennetaan kerros-, rivi- ja omakotitaloja sekä kytkettyjä kaupunkipientaloja. Alueen keskellä on Vuoreskeskus, jossa sijaitsevat palvelut, kuten koulu- ja liikekeskus, ovat helposti saavutettavissa joka puolelta Vuoresta. Lisäksi myös asuinalueille sijoitetaan lähipalveluja ja harrastuspaikkoja. Alueella järjestettiin asuntomessut vuonna Kuva 1. Vuores sijaitsee Tampereen ja Lempäälän välissä. Lähde: Jätehuoltoratkaisu Vuoreksen kaupunginosan jätehuolto on suunniteltu kaupunginosan suunnittelun ja kaavoituksen yhteydessä. Jätehuoltoratkaisu on korttelikohtainen, ja se perustuu koko kaupunginosan kattavaan jätteiden putkikuljetukseen sekä muutamien jätejakeiden keräykseen pinta-astioiden avulla. Putkikuljetuksella kerätään sekajäte, biojäte, paperi ja keräyskartonki. Lasi, metalli ja pahvi kerätään ekopisteen pinta-astioihin. Lisäksi alueella toimii Paku -palvelu, joka kerää alueelta esimerkiksi kookkaat jätteet. Koko Vuoreksessa on yksi jätteen koonta-asema, joka on sijoitettu Vuoreksen puistokadun varrelle. Ekopisteet sijaitsevat asukkaiden kulkureittien varrella koonta-aseman vieressä sekä päivittäistavarakaupan vieressä. Jätehuoltoratkaisun piiriin tulevat kaupunginosan valmistuessa kuulumaan alueen asukasta sekä alueen palvelut. Lisäksi järjestelmässä on varauduttu Lempäälän alueiden liittämiseen järjestelmän piiriin, jolloin järjestelmä palvelisi yhteensä noin asukasta. Putkijärjestelmän toimittaa MariMatic Oy. Kuvassa 2 on esitetty Vuoreksessa käytettävän putkikuljetusjärjestelmän yleinen toimintaperiaate.

6 1. Asukas vie jätepussit keräyspaikkaan, jossa kullekin jätelajille on oma syöttöpisteensä. 2. Syöttöpisteessä jäte putoaa noin 300 litran varastotilaan, joka täytyttyään tyhjenee automaattisesti putkijärjestelmän ohjelman mukaisesti. 3. Tyhjennyksen alkaessa formaattori muotoilee ja siirtää jätteen siirtoputkeen. 4. Jätelajit tyhjennetään vuorotellen syöttöpisteistä alipaineen ja ilmavirran avulla putkistoa pitkin koonta-asemalle. 5. Vuoreksessa on yksi koonta-asema, joka sijaitsee alueen keskellä Vuoreksen puistokadun laidalla. 6. Koonta-asemalla jäte putoaa jätepuristimeen, joka puristaa esim. sekajätteen tilavuuden noin neljäsosaan. Ilma jatkaa suodattimeen, jossa siitä poistetaan epäpuhtaudet. Jätepuristin siirtää kunkin jätelajin omaan konttiinsa. 7. Autot noutavat kontit kuljetettaviksi käsittelyyn. Vuoreksen tyyppisellä alueella noin asukasta ja muut jätteentuottajat tuottavat sekajätettä noin kontillisen päivässä. Kuva 2. Vuorekseen suunnitellun MariMatic Oy:n putkikuljetusjärjestelmän toimintaperiaate. Lähde: Vuoreksessa putkikuljetusjärjestelmän syöttöaukot sijaitsevat katutasossa. Syöttöaukot on pyritty sijoittamaan siten, että ne ovat helposti asukkaiden saavutettavissa, niiden huolto on mahdollisimman yksinkertaista ja pisteiden etäisyys asunnoilta on optimaalinen. Syöttöpisteiden sijoittelussa on pyritty noudattamaan periaatetta, jonka mukaan sekajätteen ja biojätteen syöttöpisteet sijaitsevat noin 100 metrin etäisyydellä jätteen tuottajasta ja paperin ja keräyskartongin syöttöpisteet noin 250 metrin etäisyydellä.

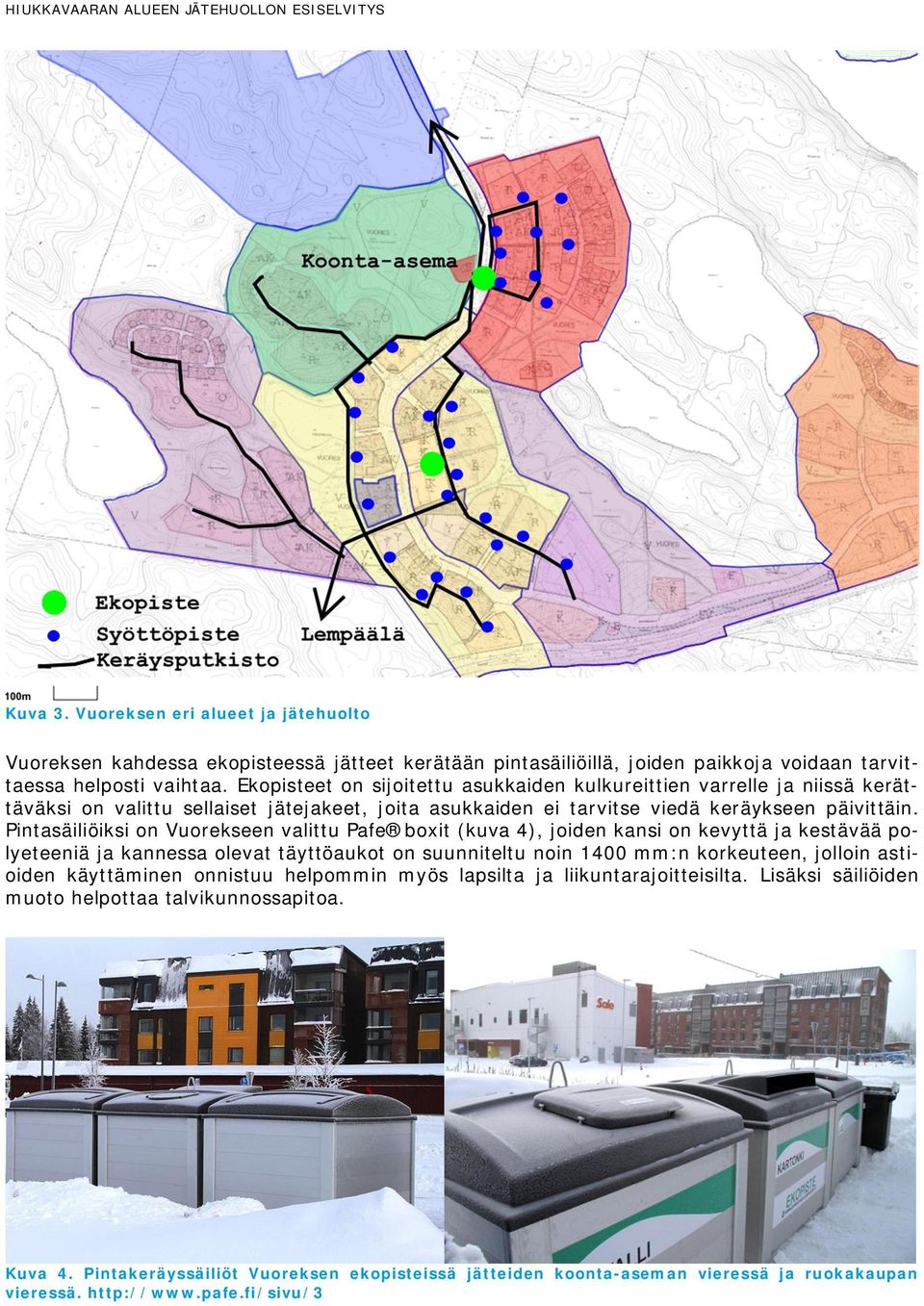

7 Kuva 3. Vuoreksen eri alueet ja jätehuolto Vuoreksen kahdessa ekopisteessä jätteet kerätään pintasäiliöillä, joiden paikkoja voidaan tarvittaessa helposti vaihtaa. Ekopisteet on sijoitettu asukkaiden kulkureittien varrelle ja niissä kerättäväksi on valittu sellaiset jätejakeet, joita asukkaiden ei tarvitse viedä keräykseen päivittäin. Pintasäiliöiksi on Vuorekseen valittu Pafe boxit (kuva 4), joiden kansi on kevyttä ja kestävää polyeteeniä ja kannessa olevat täyttöaukot on suunniteltu noin 1400 mm:n korkeuteen, jolloin astioiden käyttäminen onnistuu helpommin myös lapsilta ja liikuntarajoitteisilta. Lisäksi säiliöiden muoto helpottaa talvikunnossapitoa. Kuva 4. Pintakeräyssäiliöt Vuoreksen ekopisteissä jätteiden koonta-aseman vieressä ja ruokakaupan vieressä.

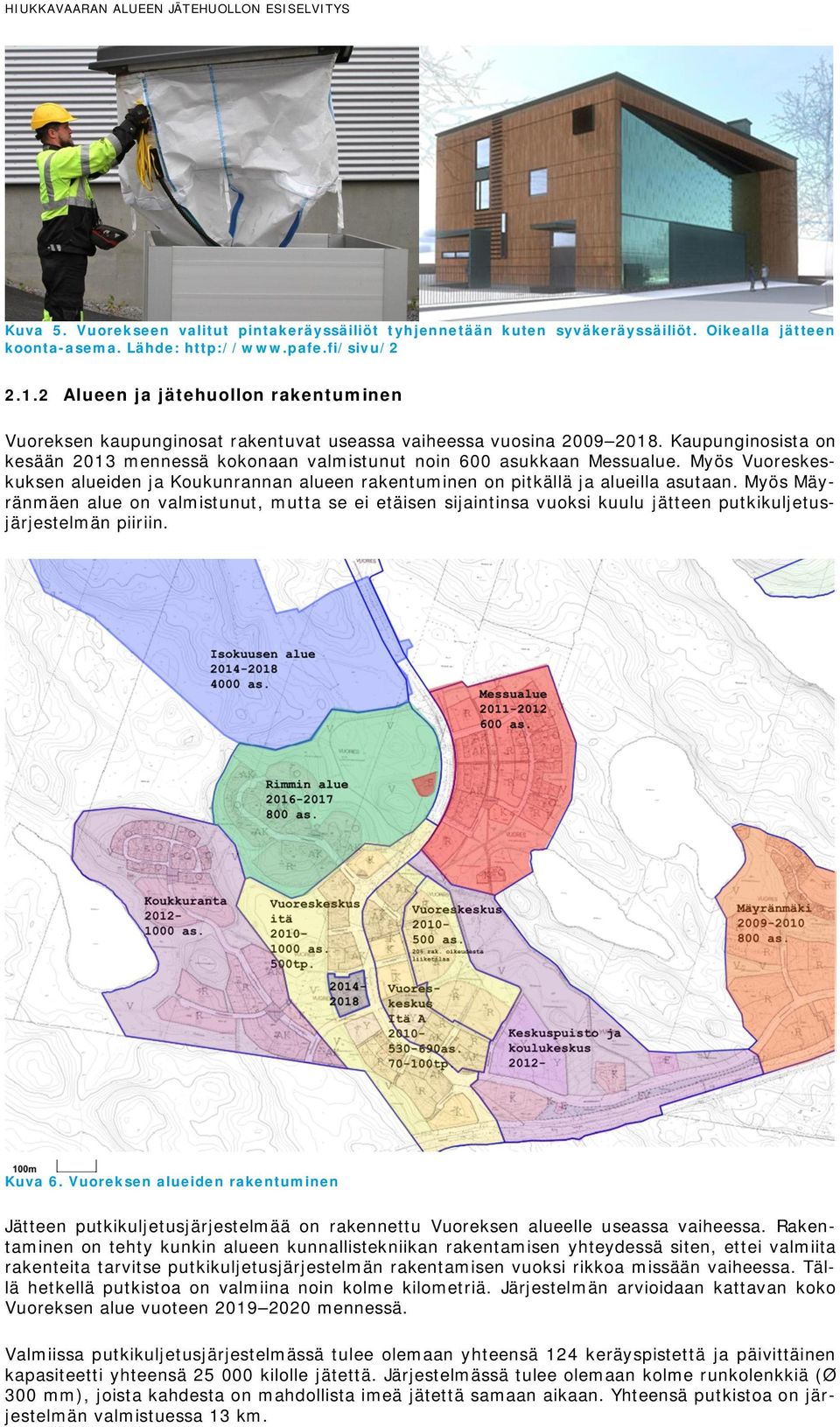

8 Kuva 5. Vuorekseen valitut pintakeräyssäiliöt tyhjennetään kuten syväkeräyssäiliöt. Oikealla jätteen koonta-asema. Lähde: Alueen ja jätehuollon rakentuminen Vuoreksen kaupunginosat rakentuvat useassa vaiheessa vuosina Kaupunginosista on kesään 2013 mennessä kokonaan valmistunut noin 600 asukkaan Messualue. Myös Vuoreskeskuksen alueiden ja Koukunrannan alueen rakentuminen on pitkällä ja alueilla asutaan. Myös Mäyränmäen alue on valmistunut, mutta se ei etäisen sijaintinsa vuoksi kuulu jätteen putkikuljetusjärjestelmän piiriin. Kuva 6. Vuoreksen alueiden rakentuminen Jätteen putkikuljetusjärjestelmää on rakennettu Vuoreksen alueelle useassa vaiheessa. Rakentaminen on tehty kunkin alueen kunnallistekniikan rakentamisen yhteydessä siten, ettei valmiita rakenteita tarvitse putkikuljetusjärjestelmän rakentamisen vuoksi rikkoa missään vaiheessa. Tällä hetkellä putkistoa on valmiina noin kolme kilometriä. Järjestelmän arvioidaan kattavan koko Vuoreksen alue vuoteen mennessä. Valmiissa putkikuljetusjärjestelmässä tulee olemaan yhteensä 124 keräyspistettä ja päivittäinen kapasiteetti yhteensä kilolle jätettä. Järjestelmässä tulee olemaan kolme runkolenkkiä (Ø 300 mm), joista kahdesta on mahdollista imeä jätettä samaan aikaan. Yhteensä putkistoa on järjestelmän valmistuessa 13 km.

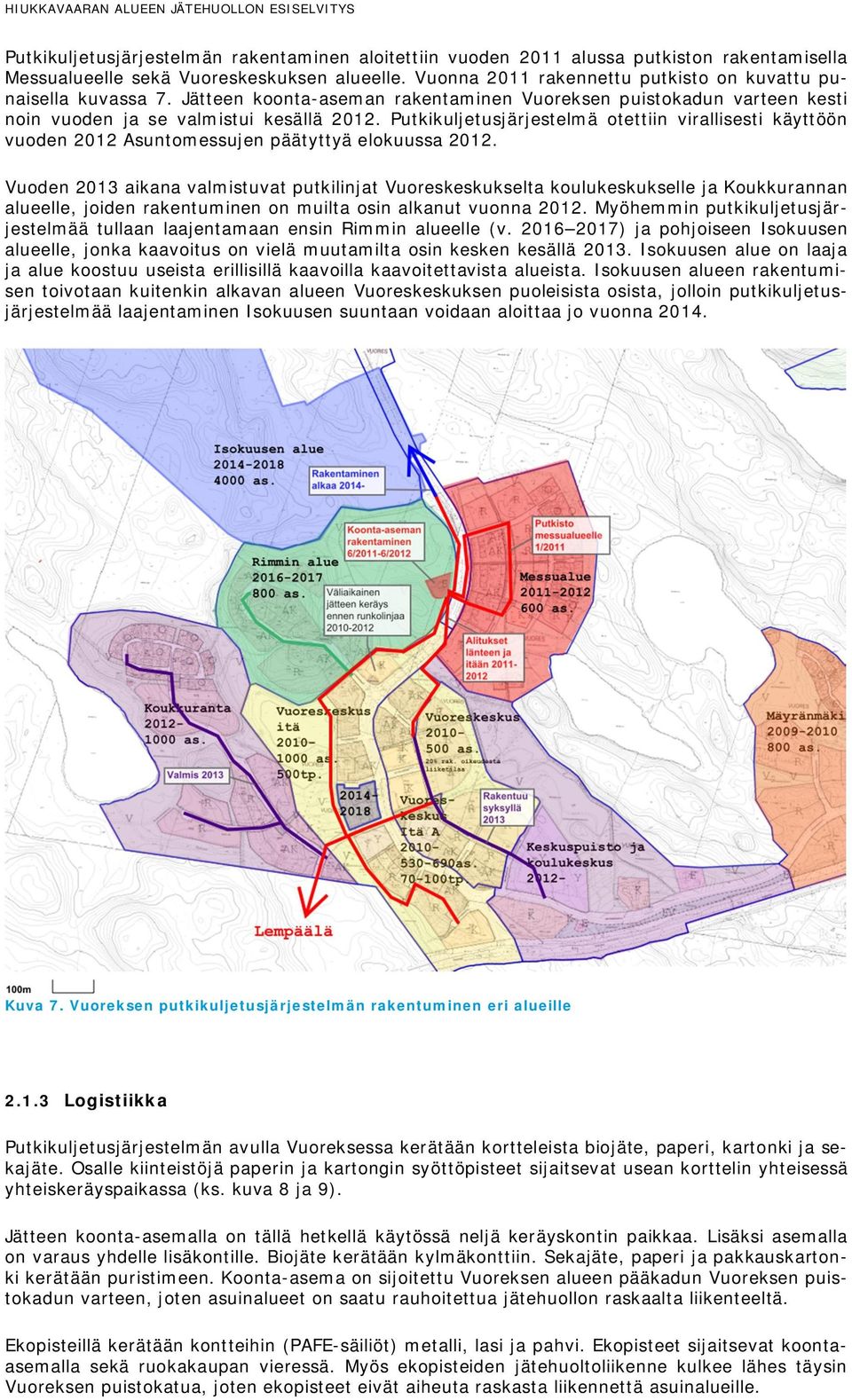

9 Putkikuljetusjärjestelmän rakentaminen aloitettiin vuoden 2011 alussa putkiston rakentamisella Messualueelle sekä Vuoreskeskuksen alueelle. Vuonna 2011 rakennettu putkisto on kuvattu punaisella kuvassa 7. Jätteen koonta-aseman rakentaminen Vuoreksen puistokadun varteen kesti noin vuoden ja se valmistui kesällä Putkikuljetusjärjestelmä otettiin virallisesti käyttöön vuoden 2012 Asuntomessujen päätyttyä elokuussa Vuoden 2013 aikana valmistuvat putkilinjat Vuoreskeskukselta koulukeskukselle ja Koukkurannan alueelle, joiden rakentuminen on muilta osin alkanut vuonna Myöhemmin putkikuljetusjärjestelmää tullaan laajentamaan ensin Rimmin alueelle (v ) ja pohjoiseen Isokuusen alueelle, jonka kaavoitus on vielä muutamilta osin kesken kesällä Isokuusen alue on laaja ja alue koostuu useista erillisillä kaavoilla kaavoitettavista alueista. Isokuusen alueen rakentumisen toivotaan kuitenkin alkavan alueen Vuoreskeskuksen puoleisista osista, jolloin putkikuljetusjärjestelmää laajentaminen Isokuusen suuntaan voidaan aloittaa jo vuonna Kuva 7. Vuoreksen putkikuljetusjärjestelmän rakentuminen eri alueille Logistiikka Putkikuljetusjärjestelmän avulla Vuoreksessa kerätään kortteleista biojäte, paperi, kartonki ja sekajäte. Osalle kiinteistöjä paperin ja kartongin syöttöpisteet sijaitsevat usean korttelin yhteisessä yhteiskeräyspaikassa (ks. kuva 8 ja 9). Jätteen koonta-asemalla on tällä hetkellä käytössä neljä keräyskontin paikkaa. Lisäksi asemalla on varaus yhdelle lisäkontille. Biojäte kerätään kylmäkonttiin. Sekajäte, paperi ja pakkauskartonki kerätään puristimeen. Koonta-asema on sijoitettu Vuoreksen alueen pääkadun Vuoreksen puistokadun varteen, joten asuinalueet on saatu rauhoitettua jätehuollon raskaalta liikenteeltä. Ekopisteillä kerätään kontteihin (PAFE-säiliöt) metalli, lasi ja pahvi. Ekopisteet sijaitsevat koontaasemalla sekä ruokakaupan vieressä. Myös ekopisteiden jätehuoltoliikenne kulkee lähes täysin Vuoreksen puistokatua, joten ekopisteet eivät aiheuta raskasta liikennettä asuinalueille.

10 Asumisessa syntyvät jätteet, jotka eivät mahdu putkikuljetusjärjestelmään (jääkiekkopeli, pulkat, ym.) kerätään Vuoreksessa erikseen Paku palvelun keräysautolla, joka pysähtyy säännöllisin väliajoin keräämään jätteet tietyistä pisteistä. Vaaralliset jätteet, metalliromut sekä sähkölaitteet kerätään Pirkanmaan Jätehuolto Oy:n Repe&Romu palvelun avulla Kustannukset Jätteen putkikuljetusjärjestelmän rakentaminen Vuorekseen on voittoa tavoittelematon infrahanke. Järjestelmän rakentamisesta on vastannut järjestelmän omistaja Pirkan Putkikeräys Oy, joka on kunnallisen jätehuoltoyhtiön Pirkanmaan Jätehuolto Oy:n tytäryhtiö. Pirkan Putkikeräys Oy:n mukaan hanke tulee olemaan tappiollinen ensimmäisen 10 vuotta perustamisesta. Vasta kun koko järjestelmä on rakennettu ja kaikki käyttäjät ovat mukana järjestelmän piirissä, investointi alkaa tuottaa. Talouden hallintaan käytetään poistoja, veroja ym. keinoja. Yhtiön talousmalli on rakennettu yhdessä tilintarkastus- ja konsulttiyhtiö KPMG:n kanssa. Jätehuoltoyhtiö saa jätemaksuista ja liityntämaksuista toimintatuloa. Erityisesti liityntämaksuista suuri osa menee investointien kattamiseen. Asuntoyhtiöt ja -säätiöt sekä muut kiinteistöyhtiöt tulevat Pirkan Putkikeräys Oy:n B-osakkaiksi ja maksavat osakkeiden lisäksi kertaluontoisen liitäntämaksun. Pientalot tulevat käyttäjiksi maksamalla kertaluontoisen liityntämaksun. Vuoreksen pientaloliittyjien liityntämaksun suuruus on alkaen euroa huoneistoa kohden (alv 0%). Putkijärjestelmän jätetaksa alkaen pienkiinteistöjen osalta kiinteänä vuosimaksuna asiakasta kohden on 171,29 euroa vuodessa (alv 0 %). Suurkiinteistöasiakkaan jätetaksa kiinteänä vuosimaksuna on 2,27 euroa (alv 0 %) asemakaavan mukaista kerrosneliömetriä kohden vuodessa. Jätetaksa sisältää, samoin kuin muiden keräysvälineidenkin taksa, jätteiden nouto-, kuljetus- ja käsittelykustannusten ja jäteveron lisäksi myös palvelumaksuosuuden, jolla katetaan asukkaille maksuttomat palvelut. Kiinteistötyyppi Liittymismaksu Jätetaksa Pientalot ,29 /v Suurkiinteistöt B-osakkeen arvo 2,27 /kerros-m 2 Koonta-asema ja runkolinjat on Vuoreksessa rakennettu etupainotteisesti. Kokonaisinvestointi putkikuljetusjärjestelmään on noin 18 miljoonaa euroa. Koonta-aseman kokonaiskustannukset ovat noin 3,7 miljoonaa euroa, mutta luku sisältää myös paljon aseman esteettisen ilmeen saavuttamisesta koituneita kustannuksia. Koonta-aseman tekniikan hinta on noin 1,7 miljoonaa euroa. Runkoputken hinta on noin 150 /m. Runkoputkeen tarvitaan perus putken lisäksi y-haaroja ja tarkastuskaivoja. Putkisto maksaa y-haaroineen ja tarkastuskaivoineen asennettuna noin /m riippuen putkiston sijoittelusta ja rakenteesta sekä asennussyvyydestä ja massanvaihtotarpeista. Laitetoimittajan mukaan jätteen imuputkistoa ei ole välttämätöntä asentaa routarajan alapuolelle, koska jätteen jäätymistä putkistoon ei pidetä riskinä Vaikutukset kaupunkikuvaan Korttelikohtaiseen jätehuoltoratkaisuun on Vuoreksessa paneuduttu huolellisesti. Putkikuljetusjärjestelmän rakentaminen ja suunnittelu on integroitu tiiviisti alueen muuhun suunnitteluun ja rakentamiseen. Putkikuljetus on huomioitu myös alueen asemakaavojen suunnittelussa. Myös järjestelmän teknisten laitteiden visuaaliseen ilmeeseen ja jätehuollon sijoittumiseen kortteleissa on panostettu. Suurkiinteistöjen käyttöön varatut jätteen syöttöpisteistä on sijoitettu taloyhtiöiden pihaan. Pienkiinteistöille tarkoitetut syöttöpisteet on sijoitettu asuinrakennusryhmien välisten viheralueiden reunoille ja yleisten kulkuväylien varrelle. Korttelikohtainen jätehuolto on mahdollistanut Vuoreksen alueella rakennusten sijoittelun melko tiiviiksi ryhmiksi, kun jokaisen kiinteistön välittömään läheisyyteen ei ole tarvinnut varata tilaa jäteastioille ja jätehuoltoliikenteelle. Rakennusryhmien väliin ja ympärille on jätetty melko runsaasti avointa tilaa ja viheralueita. Keskitetyn ratkaisun myötä kiinteistöjen piha-alueet on voitu suunnitella asuinviihtyvyyttä korostaen. Korttelikohtainen jätehuoltoratkaisu on myös mahdollistanut pihojen siisteyden ja yhtenäisyyden.

11 Korttelikohtaisella jätehuollolla on ollut vaikutuksia myös katutilan suunnitteluun, sillä jätehuoltoliikenteen tarvitsemia kääntö- pysähdys- ja lastauspaikkoja ei tarvita jokaisella kiinteistöllä. Näin putkikuljetus vapauttaa katutilaa muulle liikenteelle. Biojätteen ja sekajätteen putkikeräys on myös ennaltaehkäissyt jätehuollon hajuhaitat alueelta. Putkikuljetusjärjestelmän keräysterminaali on helpottanut jätehuollon työntekijöiden fyysisesti raskasta työtä astiakeräyksen vähentyessä. Kuva 8. Sisäpihalle asennetun MOVAC-säiliön syöttöaukot. Lähde: Kuva 9. Vuoreksessa syöttöaukot eivät vie tilaa kadulta tai parkkipaikalta.

12 Kuva 10: Jätteen koonta-aseman yleisilme on siisti Kuva 11. Koonta-asemalla on tilaa logistiikalle.

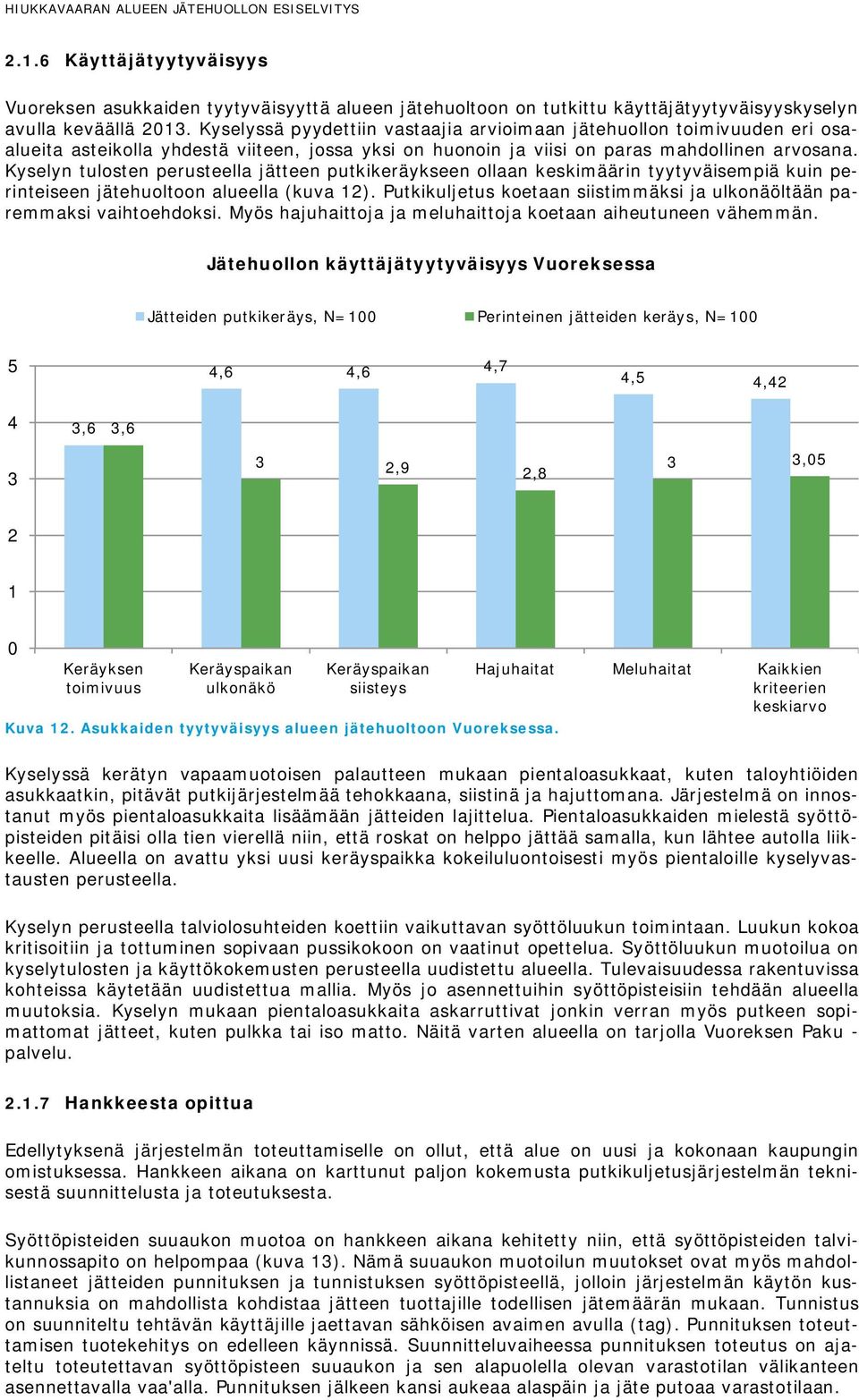

13 2.1.6 Käyttäjätyytyväisyys Vuoreksen asukkaiden tyytyväisyyttä alueen jätehuoltoon on tutkittu käyttäjätyytyväisyyskyselyn avulla keväällä Kyselyssä pyydettiin vastaajia arvioimaan jätehuollon toimivuuden eri osaalueita asteikolla yhdestä viiteen, jossa yksi on huonoin ja viisi on paras mahdollinen arvosana. Kyselyn tulosten perusteella jätteen putkikeräykseen ollaan keskimäärin tyytyväisempiä kuin perinteiseen jätehuoltoon alueella (kuva 12). Putkikuljetus koetaan siistimmäksi ja ulkonäöltään paremmaksi vaihtoehdoksi. Myös hajuhaittoja ja meluhaittoja koetaan aiheutuneen vähemmän. Jätehuollon käyttäjätyytyväisyys Vuoreksessa Jätteiden putkikeräys, N=100 Perinteinen jätteiden keräys, N= ,6 4,6 4,7 4,5 4,42 4 3,6 3, ,9 2,8 3 3, Keräyksen toimivuus Keräyspaikan ulkonäkö Keräyspaikan siisteys Kuva 12. Asukkaiden tyytyväisyys alueen jätehuoltoon Vuoreksessa. Hajuhaitat Meluhaitat Kaikkien kriteerien keskiarvo Kyselyssä kerätyn vapaamuotoisen palautteen mukaan pientaloasukkaat, kuten taloyhtiöiden asukkaatkin, pitävät putkijärjestelmää tehokkaana, siistinä ja hajuttomana. Järjestelmä on innostanut myös pientaloasukkaita lisäämään jätteiden lajittelua. Pientaloasukkaiden mielestä syöttöpisteiden pitäisi olla tien vierellä niin, että roskat on helppo jättää samalla, kun lähtee autolla liikkeelle. Alueella on avattu yksi uusi keräyspaikka kokeiluluontoisesti myös pientaloille kyselyvastausten perusteella. Kyselyn perusteella talviolosuhteiden koettiin vaikuttavan syöttöluukun toimintaan. Luukun kokoa kritisoitiin ja tottuminen sopivaan pussikokoon on vaatinut opettelua. Syöttöluukun muotoilua on kyselytulosten ja käyttökokemusten perusteella uudistettu alueella. Tulevaisuudessa rakentuvissa kohteissa käytetään uudistettua mallia. Myös jo asennettuihin syöttöpisteisiin tehdään alueella muutoksia. Kyselyn mukaan pientaloasukkaita askarruttivat jonkin verran myös putkeen sopimattomat jätteet, kuten pulkka tai iso matto. Näitä varten alueella on tarjolla Vuoreksen Paku - palvelu Hankkeesta opittua Edellytyksenä järjestelmän toteuttamiselle on ollut, että alue on uusi ja kokonaan kaupungin omistuksessa. Hankkeen aikana on karttunut paljon kokemusta putkikuljetusjärjestelmän teknisestä suunnittelusta ja toteutuksesta. Syöttöpisteiden suuaukon muotoa on hankkeen aikana kehitetty niin, että syöttöpisteiden talvikunnossapito on helpompaa (kuva 13). Nämä suuaukon muotoilun muutokset ovat myös mahdollistaneet jätteiden punnituksen ja tunnistuksen syöttöpisteellä, jolloin järjestelmän käytön kustannuksia on mahdollista kohdistaa jätteen tuottajille todellisen jätemäärän mukaan. Tunnistus on suunniteltu tehtävän käyttäjille jaettavan sähköisen avaimen avulla (tag). Punnituksen toteuttamisen tuotekehitys on edelleen käynnissä. Suunnitteluvaiheessa punnituksen toteutus on ajateltu toteutettavan syöttöpisteen suuaukon ja sen alapuolella olevan varastotilan välikanteen asennettavalla vaa'alla. Punnituksen jälkeen kansi aukeaa alaspäin ja jäte putoaa varastotilaan.

14 Kuva 13. Syöttöpisteiden uudelleen muotoilu. Lisäksi syöttöpisteiden kokoa voidaan suurentaa tarpeen mukaan. Vuoreksessa on suunnitteilla palvelualojen käyttöön syöttöaukot, joiden suuaukko on suurempi kuin asuinkiinteistöiden syöttöpisteiden suuaukot. Tämä mahdollistaa tavallisten jätesäkkien käytön liikekiinteistöjen siivoustyössä kuten tähänkin asti. Vuoreksen ensimmäisissä putkilinjoissa on sekä tarkastuskaivot että liitoskaivot putken y-haara kohdissa. Nykyisin erillisiä liitoskaivoja ei tarvita, vaan putkien tarkistuskaivot asennetaan y- haaroihin. Tarkastuskaivojen kautta putkistoa on mahdollista huoltaa ja tarvittaessa vaihtaa y- haaroja. Maanrakennustöiden kustannuksiin voidaan oleellisesti vaikuttaa putkiston asennussyvyydellä sekä kaivuteknisillä ratkaisuilla. Jätteen putkikuljetus putkistoa ei ole tarpeen asentaa routarajan alapuolelle. Lähemmäksi maanpintaa asentaminen vähentää putkikaivantojen suojaus- ja veden pumppaustarpeita. Mahdollisuuksien mukaan myös massanvaihtoja tai kallion louhintatöitä voidaan rajoittaa, koska putkisto on valmistettu komposiittimateriaalista, joka kestää jonkin verran taivuttamista toisin kuin esim. teräksiset jäteputkistot. Hankkeessa on opittu myös korttelikohtaisen jätehuollon järjestämiseen ja sen mahdollistavaan lainsäädäntöön liittyvistä asioista. Jätelain 40. mukaan jätteen tuottajan on järjestettävä jätteelle keräyspaikka ja MRL 40 on osoittautunut hyödylliseksi, sillä sen nojalla kimppapisteelle on mahdollista osoittaa paikka kaavassa. Yksityisten palveluntuottajien tulemisesta mukaan jätehuoltojärjestelmään puolestaan säädetään jätelain momentin 5. kohdassa. Lisäksi Vuoreksen alueella tontinluovutusasiakirjoihin on lisätty jätehuoltoon liittyviä ehtoja. 2.2 Norja, Trondheim, Tiller Trondheimin kaupunki sijaitsee Norjan rannikolla Keski-Norjassa. Kaupungissa on noin asukasta. Trondheimissa on asetettu tavoitteeksi, että 50 % kaupungin jätteistä kerätään maanalaisilla järjestelmillä. Maanalaiset järjestelmät voivat olla joko kontteja tai putkikuljetusjärjestelmiä. Kaikille uusille yli 300 asukkaan asuinalueille on asennettava jätteiden putkikuljetusjärjestelmä (stationary vacuum system). Norjassa yleisesti kunta vastaa kotitalouksien ja kivijalkayritysten jätehuollosta. Yksityiset yritykset voivat ostaa jätehuoltopalvelun joko kunnalliselta tai yksityiseltä yritykseltä. Norjassa, Bergenin kaupungissa ollaan kokeilemassa kunnan vastuulla olevan kotitalouksien jätehuollon ja liikeyritysten jätehuollon järjestämistä samalla putkikuljetusjärjestelmällä. Muualla Norjassa putkikuljetusjärjestelmät palvelevat yleensä vain kotitalouksia ja kivijalkakauppoja. Trondheimin, Tillerin kaupunginosa on uusi vähitellen rakentuva alue, joka sijaitsee noin 10 km Trondheimin keskustasta itään. Esimerkkikohteeksi valittu uusi rakenteilla oleva Sjnetnan Nedren kortteli rajautuu Tiller Ringenin ja Harald-Trops Vegin katuihin (kuva 14).

15 Kuva 14. Tillerin kaupunginosa ja uusi rakentuva kortteli Tronheimissa. Koko kaupunginnosassa on jätteen putkikuljetusjärjestelmä Jätehuoltoratkaisu Esimerkkikohteeksi valittua korttelia ei ole vielä rakennettu, mutta jätehuollon ja putkikuljetusjärjestelmän suunnittelu on jo valmistumassa. Korttelin jätehuolto perustuu putkikuljetusjärjestelmään ja muutamien jätejakeiden erilliskeräykseen. Valittua jätehuollon yhteisratkaisua käyttää alueella 13 kiinteistöä, joissa on yhteensä 162 asuntoa, joista 116 on kerrostalohuoneistoja ja 56 rivitalohuoneistoja. Putkikuljetusjärjestelmän avulla kerätään kaikissa kortteleissa sekajäte ja paperi, ja muovia sekä lasia ja metallia varten on syväkeräyssäiliöt (Taulukko 1). Taulukko 1. Tillerin korttelialueen kiinteistöt ja jätehuoltojärjestelmät. Kortteli Kiinteistöjä, Huoneistoja, Jätehuoltojärjestelmä kpl kpl Sekajäte Paperi Muovit Lasi/metalli B putkikuljetus putkikuljetus syväkeräys syväkeräys B2 1 8 putkikuljetus putkikuljetus syväkeräys syväkeräys B3 1 6 putkikuljetus putkikuljetus syväkeräys syväkeräys B4 1 5 putkikuljetus putkikuljetus syväkeräys syväkeräys B5 2 5 putkikuljetus putkikuljetus syväkeräys syväkeräys B6 2 9 putkikuljetus putkikuljetus syväkeräys syväkeräys B7 1 6 putkikuljetus putkikuljetus syväkeräys syväkeräys B8 2 7 putkikuljetus putkikuljetus syväkeräys syväkeräys Yhteensä Putkikuljetusjärjestelmän syöttöaukot on suunniteltu sijoitettavaksi katujen varsille ja muovien sekä lasin ja metallin syväkeräyssäiliöt on sijoitettu alueen sisääntulokadun viereen (kuva 15). Jätehuolto on mitoitettu siten, että noin 30 taloutta käyttää samaa syöttöpistettä. Putkikuljetusjärjestelmän syöttöaukkojen sijainti ja määrä on mitoitettu siten, että etäisyys lähimmälle syöttöaukolle on aina enintään 50 metriä (kuva 15). Alueella on yhteensä neljä syöttöaukkoa.

16 Kuva 15. Uusi kortteli Tillerin kaupunginosassa, alueen putkikuljetusjärjestelmän suunnitelma. Jäteputkisto on merkitty kuvaan vaaleanpunaisella, paperin syöttöaukot vihreällä, sekajätteen syöttöaukot sinisellä ja muovin ja lasin sekä metallin syväkeräyssäiliöt vaaleansinisellä. Norjassa sekajäte päätyy jätteenpolttoon ja poltossa syntyvä lämpö hyödynnetään kaupungin kaukolänpöverkossa. Biojätettä ei erilliskerätä, vaan se päätyy sekajätteen joukossa polttoon. Muovi kerätään erillisenä jätejakeena, sillä muovijae myydään jatkokäyttöön. Keräyksestä muovit viedään puristimeen ja puristuksen jälkeen muovit lähetetään kierrätykseen Saksaan. Muovin erilliskeräys näin on kallista, mutta se on myös jätejae, josta saadaan melko hyvä kilohinta, kunhan kerätty materiaali on kohtuullisen puhdasta. Jätteen lajittelutehokkuus ei Norjassa ole kovin korkea, joten jätehuollossa on alettu tarkastella mahdollisuutta siirtyä sekajätteen automaattiseen lajitteluun. Mikäli automaattiseen lajitteluun siirrytään, on mahdollista, että muovin erilliskeräyksestä luovutaan ja muovi erotetaan sekajätteestä vasta automaattisessa lajittelussa. Lasi ja metalli kerätään samoihin jäteastioihin. Jäte kuljetetaan lajittelulaitokseen Etelä-Norjaan, jossa jätteestä erotellaan ensi metallijae ja epäpuhtaudet. Tämän jälkeen lasi lajitellaan värin mukaan omiksi jakeikseen Ongelmajätteet kerätään punaiseen muovilaatikkoon pakattuna korttelin jätepisteistä kahdesti vuodessa erikseen ilmoitettavina päivinä. Kiinteistö- ja korttelikohtaisen jätteenkeräyksen lisäksi kaupungilla on yleisiä keräyspisteitä, joihin voi viedä lasia, metallia, tekstiilejä ja vaatteita sekä keräyspaperia ja -kartonkia. Erityisjätteille on hyötyjätepisteet, joihin voi viedä esim. huonekaluja ja/tai ongelmajätteitä.

17 Kuva 16. Ongelmajätteet kerätään säännöllisesti erikseen Logistiikka Jätehuolto on helposti asukkaiden saavutettavissa, sillä putkikuljetusjärjestelmän syöttöaukot on suunniteltu sijoitettavaksi keskeiselle paikalle jalkakäytävän viereen (kuva 17). Putkikuljetusjärjestelmän syöttöaukkojen sijainti ja määrä on mitoitettu siten, että etäisyys lähimmälle syöttöaukolle on aina enintään 50 metriä (kuva 18). Putkikuljetusjärjestelmä tyhjennetään kuljettaa jätteet keräysasemalle, jossa ne pakkautuvat kontteihin ja kuljetetaan pois autolla. Kuva 17. Putkikuljetusjärjestelmän suuaukot on suunniteltu kulkureittien varteen jalkakäytävälle. Jäteputkisto on merkitty kuvaan vaaleanpunaisella, paperin syöttöaukot vihreällä, sekajätteen syöttöaukot sinisellä. Syväkeräyssäiliöt on sijoitettu alueen sisääntulokadun viereen (kuva 17) korttelin kulmaan alueelle, jolla pysäköinti ei muutenkaan olisi mahdollista. Syväkeräyssäiliöt on kuitenkin tyhjennettäessä nostettava jalkakäytävän yli. Tyhjennys tehdään normaalina työaikana ja tyhjennysliikenne voi häiritä muuta liikennettä.

18 Kuva 18. Syväkeräyssäiliöt ovat alueen sisäänajoväylän varrella. Putkikuljetusjärjestelmän suuaukot on suunniteltu kulkureittien varteen jalkakäytävälle. Jäteputkisto on merkitty kuvaan vaaleanpunaisella, paperin syöttöaukot vihreällä, sekajätteen syöttöaukot sinisellä. Muovin sekä lasin ja metallin syväkeräyssäiliöt on merkitty vaaleansinisellä. Myöhemmin alueelle rakennettavat korttelit tullaan aikanaan liittämään alueen putkikuljetusjärjestelmään. Myös omakotitalojen on mahdollista liittyä kaupunginosan putkikuljetusjärjestelmään. Kuva 19. Syväkeräyssäiliöt ovat alueen sisäänajoväylän varrella ja niiden tyhjentäminen voi ajoittain häiritä muuta liikennettä.

19 Kuva 20. Uuden korttelin (B5) putkikuljetusjärjestelmä on liitetty Tillerin koko kaupunginosan putkikeräysjärjestelmään. Keräysasema on kuvattu punaisella Vaikutukset Trondheimin alueella on siirrytty jätteen putkikuljetukseen osittain jätehuollon tavikunnossapidon helpottamiseksi (kuva 21). Runsaslumisessa meri-ilmastossa lumen luonti perinteisten pintaastioiden päältä ja ympäriltä on aikavievää, eikä valmiissa rakennetussa ympäristössä ole ollut pinta-astioiden vaatimaa tilaa. Uusissa alueilla kuten tässä esitellyssä Tillerin korttelissa on haluttu putkikuljetusjärjestelmän avulla pienentää talvikunnossapidon kustannuksia. Kuva 21. Trondheimissa siirtyminen putkikuljetukseen ja syväkeräyssäiliöihin on helpottanut mm. talvikunnossapitoa.

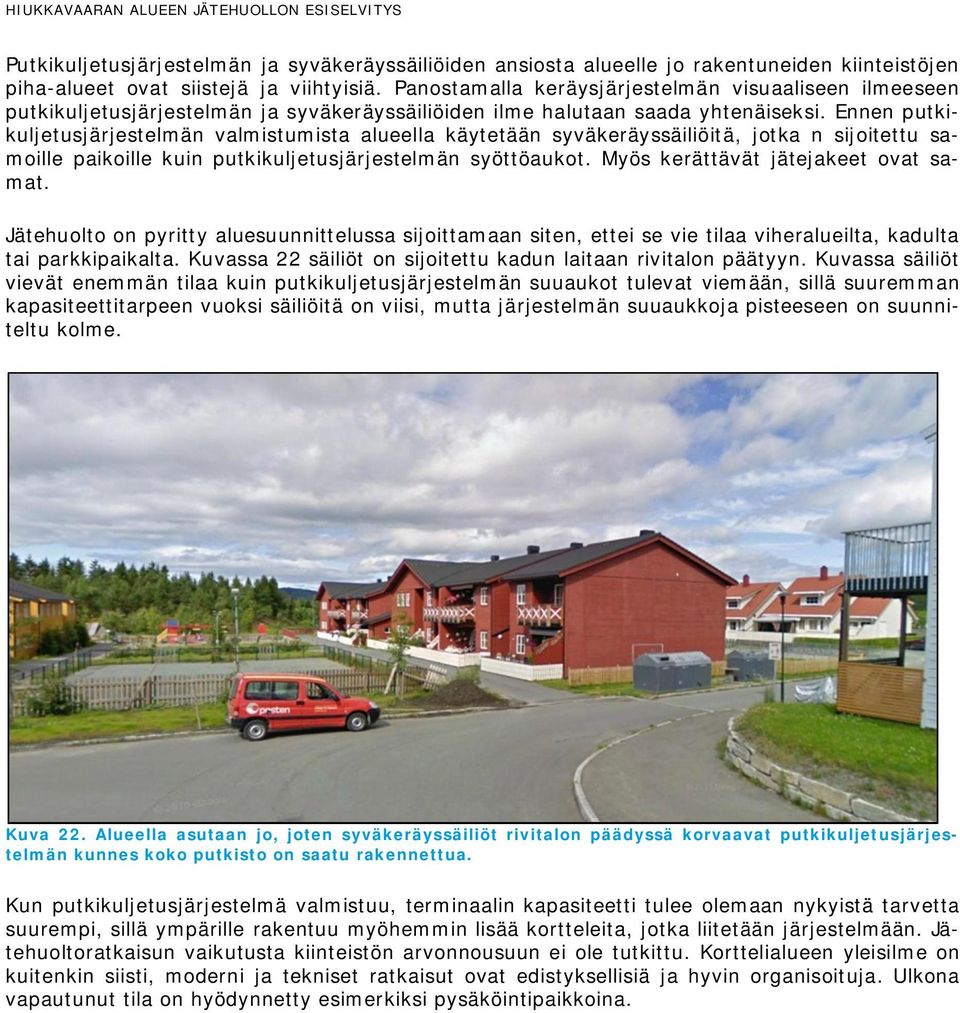

20 Putkikuljetusjärjestelmän ja syväkeräyssäiliöiden ansiosta alueelle jo rakentuneiden kiinteistöjen piha-alueet ovat siistejä ja viihtyisiä. Panostamalla keräysjärjestelmän visuaaliseen ilmeeseen putkikuljetusjärjestelmän ja syväkeräyssäiliöiden ilme halutaan saada yhtenäiseksi. Ennen putkikuljetusjärjestelmän valmistumista alueella käytetään syväkeräyssäiliöitä, jotka n sijoitettu samoille paikoille kuin putkikuljetusjärjestelmän syöttöaukot. Myös kerättävät jätejakeet ovat samat. Jätehuolto on pyritty aluesuunnittelussa sijoittamaan siten, ettei se vie tilaa viheralueilta, kadulta tai parkkipaikalta. Kuvassa 22 säiliöt on sijoitettu kadun laitaan rivitalon päätyyn. Kuvassa säiliöt vievät enemmän tilaa kuin putkikuljetusjärjestelmän suuaukot tulevat viemään, sillä suuremman kapasiteettitarpeen vuoksi säiliöitä on viisi, mutta järjestelmän suuaukkoja pisteeseen on suunniteltu kolme. Kuva 22. Alueella asutaan jo, joten syväkeräyssäiliöt rivitalon päädyssä korvaavat putkikuljetusjärjestelmän kunnes koko putkisto on saatu rakennettua. Kun putkikuljetusjärjestelmä valmistuu, terminaalin kapasiteetti tulee olemaan nykyistä tarvetta suurempi, sillä ympärille rakentuu myöhemmin lisää kortteleita, jotka liitetään järjestelmään. Jätehuoltoratkaisun vaikutusta kiinteistön arvonnousuun ei ole tutkittu. Korttelialueen yleisilme on kuitenkin siisti, moderni ja tekniset ratkaisut ovat edistyksellisiä ja hyvin organisoituja. Ulkona vapautunut tila on hyödynnetty esimerkiksi pysäköintipaikkoina.

21 3. KORTTELIKOHTAISET JÄTEHUOLTORATKAISUT Suunnittelualueeksi valittiin Oulun Hiukkavaaran alueelta Hiukkavaaran keskusta-alue (A1-A2 korttelialueet) sekä Hiukkavaaran keskusta-alueen eteläpuolella sijaitseva pientalovaltainen korttelialue (A4-A5 alueet). Suunnittelualueiden rajaus on esitetty kuvassa 23. Putkikuljetusjärjestelmän osalta on tarkasteltu laajempaa aluetta, johon kuuluu suunnittelualueiden lisäksi myös alueet A3, A6 ja A8. Kuva 23. Hiukkavaaran kaava-alueelta suunnittelualuiksi valittiin sinisellä rajatut A1-A2 ja A4-A5 alueet. Tarkasteltaviksi jätehuoltoratkaisuiksi valittiin keskitetty jätteen putkikuljetusjärjestelmä koko Hiukkavaaran alueelle, jätteen putkikuljetuksen mobiiliratkaisu sekä syväkeräyssäiliöillä toteutettu kimppakeräys. Jätehuollon mitoituksessa on käytetty Oulun Jätehuollon jätekertymätietoja. Taulukko 2. Oulun seudulla asuinkiinteistöillä syntyvän jätteen määrä asukasta kohden keskimäärin. Jätejae Polttokelpoinen jäte 288 Biojäte 35 Paperi 43 Kartonki 7 Lasi 11 Metalli 8 Pahvi 3 Yhteensä 395 kg/a

22 3.1 Jätteen putkikuljetus Jätteen putkikuljetusjärjestelmällä voitaisiin helposti kattaa Hiukkavaaran alueet A1-A8, pois lukien A7, joka sijaitsee Myllyojan pohjoispuolella. Koko aluetta palvellessaan putkikuljetusjärjestelmä kattaisi noin asukkaan sekä alueen palveluiden jätehuollon. Jätteenkäsittelykapasiteetti järjestelmällä olisi noin kg jätettä päivässä. Alustavassa suunnitelmassa jäteputkistoa on kokonaisuudessaan noin 16 km ja jätteen keräyspisteiden määrä yhteensä noin 90 kappaletta. Jätteen koonta-asema on sijoitettu Hiukkavaaran alueen keskelle, kokoojakadun varteen (kuva 24.) Kuva 24. Tässä putkikuljetusjärjestelmä kattaa alueet A1-A8, pois lukien alue A7 Putkikuljetusjärjestelmällä kerättäisiin poltettava jäte, biojäte, paperi ja kartonki. Jätehuoltomääräyksien mukainen lasin ja metallin erilliskeräys kerros- ja rivitaloyhtiöiltä hoidettaisiin syväkeräysastioiden avulla kimppakeräyksellä. Metallin ja lasin erilliskeräys sijoitettaisiin paperin ja kartongin syöttöpisteiden viereen. Alustavassa suunnitelmassa putkikuljetusjärjestelmän syöttöpisteiden verkosto on mitoitettu niin, että polttokelpoisen jätteen ja biojätteen syöttöpisteet sijaitsevat 100 metrin etäisyydellä ja kartongin ja paperin syöttöpisteet sijaitsevat 250 metrin etäisyydellä jätteen tuottajasta. Koonta-aseman laitteisto on mitoitettu viidelle konttipaikalle, joista kaksi on varattu poltettavalle jätteelle ja muut biojätteelle, paperille ja kartongille. Jätteen keräämiseen käytetään 20 m 3 kontteja. Arvioidun syntyvän jätemäärän perusteella on mitoitettu konttien tyhjennystarve (taulukko 3). Laskennassa on huomioitu, että biojätteelle käytetään jäähdytettyä biokonttia, jonka tyhjennysvälinä on käytetty kahta viikkoa Oulun seudun ympäristötoimen jätehuoltomääräysten poiketen. Jätehuoltomääräysten mukaan biojätteen tyhjennysvälin voi olla kaksi viikkoa talvikautena (syys-toukokuu) ja yksi viikko kesäaikana (kesä-elokuu). Alustavan suunnitelman mukaan Hiukkavaaran alueelle on mitoitettu noin 80 jätteen syöttöpistettä, jossa on syöttöluukut poltettavalle jätteelle ja biojätteelle sekä noin 15 syöttöpistettä, jossa on syöttöluukut poltettavalle jätteelle, biojätteelle sekä paperille ja kartongille.

23 Taulukko 3. Hiukkavaaran alueilla A1-A8 (pois lukien A7) syntyvän jätteen määrä, keräysväline ja viikoittainen tyhjennysrytmi. Jätejae kg/a kg/vk Puristinkontti Tyhjennys Polttokelpoinen jäte x20 m 3 2xvko Biojäte x20 m 3 joka 2. vko Paperi x20 m 3 joka vko Kartonki x20 m 3 joka 4. vko Lasi *3 m 3 joka 4. vko Metalli *3 m 3 joka 2. vko Yhteensä Putkikuljetusjärjestelmän investointikustannukset on laskettu laitetoimittajilta saatujen hintojen perusteella sekä alustavan suunnitelman mukaisilla mitoitustiedoilla. Maarakennuskustannuksissa on käytetty Oulun seudun yleistä kustannustasoa. Putkikuljetusjärjestelmän kustannukset on laskettu sen mukaan, että järjestelmä kattaisi koko Hiukkavaaran alueen. Koko Hiukkavaaran alueen kattavan putkikuljetusjärjestelmän investointikustannukset ovat noin 16 miljoonaa euroa (taulukko 4). Mikäli järjestelmä toteutettaisiin vain suunnittelualueelle, olisi järjestelmän investointikustannukset noin 8,5 miljoonaa euroa (4.1 Kustannusvertailu). Taulukko 4. Putkikuljetusjärjestelmän investointikustannukset. Laitteisto Määrä Yhteensä Syöttöpiste 2 jakeelle 78 kpl /kpl Syöttöpiste 4 jakeelle 15 kpl /kpl Syöttöpisteiden maanrakennustyöt 93 kaivantoa /kpl Koonta-aseman laitteisto, asennettuna 1 kpl Koonta-aseman rakennustyöt 1000 m /m Putkisto, kaivot, haarat m 350 /m Putkiston maanrakennustyöt m 100 /m Syväkeräyssäiliöt, 3 m 3 16 kpl /kpl Syväkeräyssäiliöiden asennus 16 kpl 500 /kpl Yhteensä Putkikuljetusjärjestelmän käyttö- ja ylläpitokustannukset perustuvat laitetoimittajalta saatuihin tietoihin. Jätteen käsittelyhinnat perustuvat Oulun Jätehuollon vuoden 2013 hinnastoon. Lasin ja metallin syväkeräyssäiliöiden tyhjennyshinnat perustuvat JLY;n Tietoa kuntien jätehuollosta 2011 julkaisusta laskettuihin keskiarvohintoihin. Laskelman perusteella koko Hiukkavaaran alueen putkikuljetusjärjestelmän vuotuiset käyttö- ja ylläpitokustannukset ovat noin (taulukko 5). Taulukko 5. Putkikuljetusjärjestelmän käyttö- ja ylläpitokustannukset vuodessa. Laitteisto Määrä Yhteensä Koonta-aseman ylläpito m 2 20 /m Syöttöpisteiden ylläpito 93 kpl 220 /kpl Putkiston ylläpito Sähkönkulutus Poltettava ja paperi 50 kwh/t 0,0316 /kwh Kartonki 90 kwh/t 0,0316 /kwh 189 Biojäte 120 kwh/t 0,0316 /kwh Jätteen kuljetus 405 krt 120 /krt Poltettavan jätteen käsittely t 87,6 /t Biojätteen käsittely 334 t 35,5 /t Kartongin käsittely 66 t 40,0 /t Lasin tyhjennys 13 krt 109,5 /krt Metallin tyhjennys 26 krt 78,5 /krt Paperin tyhjennys 407 t - Yhteensä Eri jätehuoltojärjestelmien investointi- ja käyttökustannusten vertailua varten on laskettu putkikuljetusjärjestelmän investoinnin nykyarvo. Nykyarvomenetelmällä on arvioitu 20 vuoden toiminta-ajan kokonaiskustannukset muutettuna käytetyn korkokannan mukaiseen nykyarvoon. Las-

24 kennassa on käytetty 5 % korkokantaa ja jäännösarvoa 0. Putkiston käyttöikä on 50 vuotta, laitteiston 20 vuotta ja syväkeräyssäiliöiden 10 vuotta. Huomioitavaa on, että 20 vuoden toiminta-aikana syväkeräyssäiliöiden investointi joudutaan toteuttamaan kahdesti. Putkikuljetusjärjestelmän nykyarvoksi on saatu noin 21 miljoonaa euroa (taulukko 6). Taulukko 6. Putkikuljetusjärjestelmän nykyarvon laskenta, korkokanta 5%. Aika Investointi, Ylläpito- ja käyttökustannukset, Diskonttaustekijä Nykyarvo, , , , , , , , , , , , , , , , , , , , , Annuiteettimenetelmällä on arvioitu investoinnin pitoajan ja korkokannan avulla vuotuiset pääomakustannukset. Vuotuiset kokonaiskustannukset on saatu laskemalla pääomakustannukset sekä ylläpito- ja käyttökustannukset yhteen. Putkikuljetusjärjestelmän vuotuisiksi pääomakustannuksiksi on saatu 1,5 miljoonaa euroa (taulukko 7). Taulukko 7. Putkikuljetusjärjestelmän kustannusten laskenta annuiteetilla. Kustannusten laskenta annuiteetilla Putkiston investointi, Investoinnin laskenta-aika, v 50 v Korkokanta, % 5 % Annuiteettitekijä 0,05 Muun laitteiston investointi, Investoinnin laskenta-aika, v 20 v Korkokanta, % 5 % Annuiteettitekijä 0,08 Pääomakulut, /v /v Ylläpito- ja käyttökustannukset, /v /v Yhteensä, /v /v Yhteensä kerros-m 2 kohden, /v 3,0 /kerros-m 2 /v Yhteensä asukasta kohden, /v 161 /asukas/v Koko alueella syntyvää jätetonnia kohden, /t 411 /t Kustannusten vertailu muihin tarkasteltaviin jätehuoltoratkaisuihin on esitetty kappaleessa 4.1 Kustannusvertailu. Kustannusvertailussa on esitetty myös vain suunnittelualueelle toteutetun putkikuljetusjärjestelmän kustannukset, jotta eri jätehuoltoratkaisujen kustannuksia voitaisiin vertailla luontevasti keskenään. Putkikuljetusjärjestelmän rakentaminen vain suunnittelualueelle ei kuitenkaan olisi kustannusten kannalta järkevää, vaan järjestelmän tulisi kattaa koontaasemalta noin kilometrin säteelle levittyvä alue.

25 3.2 Mobiiliratkaisu Toisena jätehuoltoratkaisuna suunnittelualueella (A1-A2 ja A4-A5) on tarkasteltu jätteen putkikuljetusjärjestelmää, jossa koonta-asema on korvattu useammilla pienemmillä jätteen koontapisteillä. Koontapisteeseen tuodaan imu mobiilisti esimerkiksi auton lavalle rakennetun imulaitteiston avulla. Koontapisteen jätteenkeräyssäiliöinä voidaan käyttää syväkeräyssäiliöitä tai puristavia kontteja. Alustavassa suunnitelmassa jäteputkistoa on kokonaisuudessaan noin 10 km ja jätteen keräyspisteiden määrä yhteensä noin 50 kappaletta. Kuva 25. Jätteen putkikuljetusjärjestelmän mobiiliratkaisun jätteen koontapiste ja syöttöpisteet. Mobiilijärjestelmällä kerättäisiin poltettava jäte ja biojäte. Paperin, kartongin, lasin ja metallin erilliskeräys kerros- ja rivitaloyhtiöiltä hoidettaisiin syväkeräysastioiden avulla. Mobiilijärjestelmän syöttöpisteiden verkosto on mitoitettu kuten putkikuljetusjärjestelmässä. Polttokelpoisen jätteen ja biojätteen syöttöpisteet sijaitsevat 100 metrin etäisyydellä jätteet tuottajasta. Kartongin ja paperin syväkeräyssäiliöt 250 metrin etäisyydellä jätteen tuottajasta. Lasin ja metallin keräys on järjestetty koontapisteiden viereen. A1-A2 alueella mobiilijärjestelmään on alustavassa suunnitelmassa esitetty 28 jätteen syöttöpistettä sekä kuusi jätteen koontapistettä, joissa jokaisessa 10 m 3 puristinkontti poltettavalle jätteelle, 1,3 m 3 syväkeräyssäiliö biojätteelle sekä 5 m 3 syväkeräyssäiliöt paperille ja kartongille. Koontapisteen tilantarve on noin 30 m 2 ja jätteen syöttöpisteiden tilantarve noin 5 m 2 (kuva 26). Kuva 26. Suunnittelualueen A1-A2 mobiilijärjestelmän jätteiden syöttöpisteet ja koontapisteet.

26 A1-A2 alueen mobiilijärjestelmä palvelisi noin asukasta ja sen päivittäinen jätteen käsittelykapasiteetti olisi noin kg polttokelpoista ja biojätettä päivässä. Arvioidun syntyvän jätemäärän perusteella on mitoitettu koontapisteiden keräysastioiden tyhjennystarve. Jätejae kg/a kg/vk Puristinkontti/ syväkeräys Tyhjennys Polttokelpoinen jäte x10 m 3 kontti 1xvko Biojäte x1,3 m 3 syväkeräys 1xvko Paperi x5 m 3 syväkeräys joka 2. vko Kartonki x5 m 3 syväkeräys 1xvko Lasi x3 m 3 syväkeräys joka 4. vko Metalli x3 m 3 syväkeräys joka 2. vko Yhteensä A4-A5 alueella mobiilijärjestelmään on alustavassa suunnitelmassa esitetty 23 jätteen syöttöpistettä sekä kymmenen jätteen koontapistettä (kuva 27). Kaikkiin syöttöpisteisiin on varattu syöttöluukku poltettavalle jätteelle ja biojätteelle. Kuva 27. Suunnittelualueen A4-A5 mobiilijärjestelmän jätteiden syöttöpisteet ja koontapisteet. A4-A5 alueen mobiilijärjestelmä palvelisi noin asukasta ja sen päivittäinen jätteen käsittelykapasiteetti olisi noin kg polttokelpoista ja biojätettä päivässä. Alueen rakenne ja arvioitu syntyvän jätteen määrä mahdollistaa koontapisteiden rakentamisen syväkeräyssäiliöiden avulla. Kuhunkin koontapisteeseen olisi varattu yksi 5 m 3 syväkeräyssäiliötä poltettavalle jätteelle ja yksi noin 1,3 m 3 syväkeräyssäiliö biojätteelle. Osassa koontapisteistä olisi syväkeräyssäiliöt myös paperille, kartongille, lasille ja metallille (kuva 27 ja alla oleva taulukko). Laskennassa on käytetty biojätteen tyhjennysvälinä koko vuoden ajan kahta viikkoa Oulun seudun ympäristötoimen jätehuoltomääräysten poiketen. Jätehuoltomääräysten mukaan biojätteen tyhjennysvälin voi olla kaksi viikkoa talvikautena (syys-toukokuu) ja yksi viikko kesäaikana (kesä-elokuu). Jätejae kg/a kg/vk Syväkeräyssäiliö Tyhjennys Polttokelpoinen jäte x5 m 3 syväkeräys 1xvko Biojäte x1,3 m 3 syväkeräys joka 2. vko Paperi x5 m 3 syväkeräys joka 2. vko Kartonki x5 m 3 syväkeräys joka 2. vko Lasi x3 m 3 syväkeräys joka 4. vko Metalli x3 m 3 syväkeräys joka 2. vko Yhteensä Isojen koontapisteiden, joissa on lajittelumahdollisuudet kaikille erilliskerättäville jätejakeille, tilantarve on noin 50 m 2. Pienemmän koontapisteen, jossa on vain poltettavan jätteen ja biojätteen keräys, tilantarve on noin 20 m 2.

27 Mobiilijärjestelmän investointikustannukset on laskettu laitetoimittajilta saatujen hintojen perusteella sekä alustavan suunnitelman mukaisilla mitoitustiedoilla. Maarakennuskustannuksissa on käytetty Oulun seudun yleistä kustannustasoa. Alustavassa suunnitelmassa alueille A1-A2 ja A4- A5 mitoitetun mobiilijärjestelmän investointikustannuksiksi on saatu noin 11 miljoonaa euroa (taulukko 8). Taulukko 8. Mobiilijärjestelmän investointikustannukset. Laitteisto Määrä Yhteensä Syöttöpiste 2 jakeelle 51 kpl /kpl Syöttöpisteiden maanrakennustyöt 51 kaivantoa /kpl Koontapisteet asennettuna 16 kpl /kpl Puristinkontti, 10 m 3 6 kpl /kpl Syväkeräyssäiliö, 5 m 3 10 kpl /kpl Syväkeräyssäiliö, 3 m 3 16 kpl /kpl Syväkeräyssäiliö, 1,3 m 3 16 kpl 900 /kpl Syväkeräyssäiliöiden asennus 42 kpl 500 /kpl Putkisto, kaivot, haarat m 350 /m Putkiston maanrakennustyöt m 100 /m Yhteensä Mobiilijärjestelmän käyttö- ja ylläpitokustannukset perustuvat laitetoimittajilta saatuihin tietoihin. Poltettavan jätteen käsittelyhinnat perustuvat Oulun Jätehuollon vuoden 2013 hinnastoon ja syväkeräyssäiliöiden tyhjennyshinnat JLY;n Tietoa kuntien jätehuollosta 2011 julkaisusta laskettuihin keskiarvohintoihin. Laskelman perusteella mobiilijärjestelmän vuotuiset käyttö- ja ylläpitokustannukset ovat noin (taulukko 9). Taulukko 9. Mobiilijärjestelmän käyttö- ja ylläpitokustannukset vuodessa. Laitteisto Määrä Yhteensä Koonta-pisteiden ylläpito 16 kpl 300 /kpl Syöttöpisteiden ylläpito 51 kpl 220 /kpl Putkiston ylläpito Paperin tyhjennys 52 krt/v - A1-A2 Jätteen kuljetus (puristinkontin tyhjennys) 52 krt/v 120 /krt Poltettavan jätteen käsittely t/v 87,6 /t Biojätteen tyhjennys 52 krt/v 45,4 /krt Kartongin tyhjennys 52 krt/v 48,8 /krt Lasin tyhjennys 13 krt/v 109,5 /krt Metallin tyhjennys 26 krt/v 78,5 /krt A4-A5 Poltettavan jätteen tyhjennys (syväkeräys) 52 krt/v 84,6 /krt Biojäte tyhjennys 26 krt/v 45,4 /krt Kartongin tyhjennys 26 krt/v 48,8 /krt Lasin tyhjennys 13 krt/v 109,5 /krt Metallin tyhjennys 26 krt/v 78,5 /krt Yhteensä
