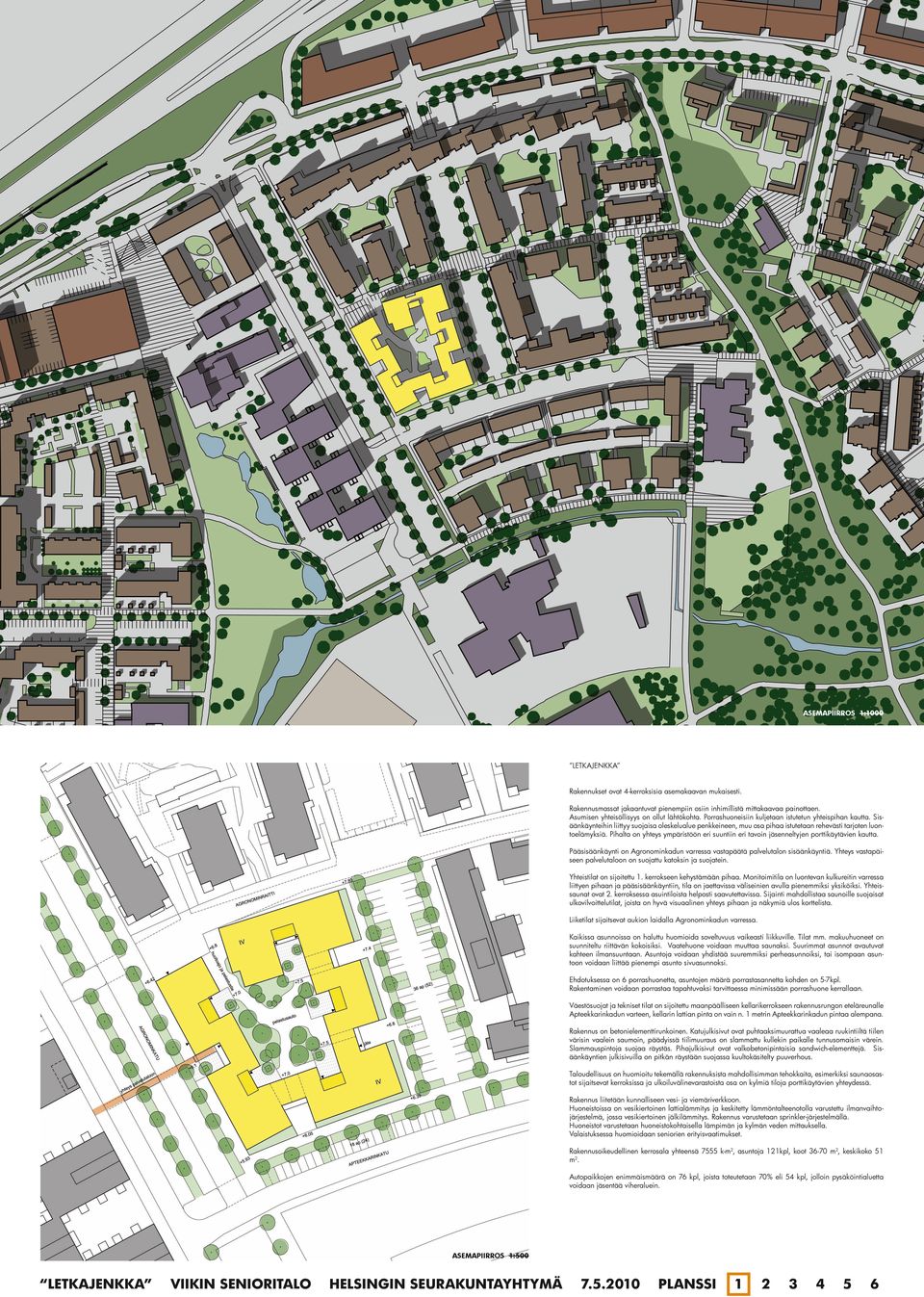

1 ASEMAPIIRROS 1:1000 LETKAJENKKA Rakennukset ovat 4-kerroksisia asemakaavan mukaisesti. Rakennusmassat jakaantuvat pienempiin osiin inhimillistä mittakaavaa painottaen. Asumisen yhteisöllisyys on ollut lähtökohta. Porrashuoneisiin kuljetaan istutetun yhteispihan kautta. Sisäänkäynteihin liittyy suojaisa oleskelualue penkkeineen, muu osa pihaa istutetaan rehevästi tarjoten luontoelämyksiä. Pihalta on yhteys ympäristöön eri suuntiin eri tavoin jäsenneltyjen porttikäytävien kautta. Pääsisäänkäynti on Agronominkadun varressa vastapäätä palvelutalon sisäänkäyntiä. Yhteys vastapäiseen palvelutaloon on suojattu katoksin ja suojatein. Yhteistilat on sijoitettu 1. kerrokseen kehystämään pihaa. Monitoimitila on luontevan kulkureitin varressa liittyen pihaan ja pääsisäänkäyntiin, tila on jaettavissa väliseinien avulla pienemmiksi yksiköiksi. Yhteissaunat ovat 2. kerroksessa asuintiloista helposti saavutettavissa. Sijainti mahdollistaa saunoille suojaisat ulkovilvoittelutilat, joista on hyvä visuaalinen yhteys pihaan ja näkymiä ulos korttelista. Liiketilat sijaitsevat aukion laidalla Agronominkadun varressa. Kaikissa asunnoissa on haluttu huomioida soveltuvuus vaikeasti liikkuville. Tilat mm. makuuhuoneet on suunniteltu riittävän kokoisiksi. Vaatehuone voidaan muuttaa saunaksi. Suurimmat asunnot avautuvat kahteen ilmansuuntaan. Asuntoja voidaan yhdistää suuremmiksi perheasunnoiksi, tai isompaan asuntoon voidaan liittää pienempi asunto sivuasunnoksi. Ehdotuksessa on 6 porrashuonetta, asuntojen määrä porrastasannetta kohden on 5-7kpl. Rakentaminen voidaan porrastaa tapahtuvaksi tarvittaessa minimissään porrashuone kerrallaan. Väestösuojat ja tekniset tilat on sijoitettu maanpäälliseen kellarikerrokseen rakennusrungon eteläreunalle Apteekkarinkadun varteen, kellarin lattian pinta on vain n. 1 metrin Apteekkarinkadun pintaa alempana. Rakennus on betonielementtirunkoinen. Katujulkisivut ovat puhtaaksimuurattua vaaleaa ruukintiiltä tiilen värisin vaalein saumoin, päädyissä tiilimuuraus on slammattu kullekin paikalle tunnusomaisin värein. Slammauspintoja suojaa räystäs. Pihajulkisivut ovat valkobetonipintaisia sandwich-elementtejä. Sisäänkäyntien julkisivuilla on pitkän räystään suojassa kuultokäsitelty puuverhous. Taloudellisuus on huomioitu tekemällä rakennuksista mahdollisimman tehokkaita, esimerkiksi saunaosastot sijaitsevat kerroksissa ja ulkoiluvälinevarastoista osa on kylmiä tiloja porttikäytävien yhteydessä. Rakennus liitetään kunnalliseen vesi- ja viemäriverkkoon. Huoneistoissa on vesikiertoinen lattialämmitys ja keskitetty lämmöntalteenotolla varustettu ilmanvaihtojärjestelmä, jossa vesikiertoinen jälkilämmitys. Rakennus varustetaan sprinkler-järjestelmällä. Huoneistot varustetaan huoneistokohtaisella lämpimän ja kylmän veden mittauksella. Valaistuksessa huomioidaan seniorien erityisvaatimukset. Rakennusoikeudellinen kerrosala yhteensä 7555 k-m2, asuntoja 121kpl, koot m2, keskikoko 51 m2. Autopaikkojen enimmäismäärä on 76 kpl, joista toteutetaan 70% eli 54 kpl, jolloin pysäköintialuetta voidaan jäsentää viheraluein. ASEMAPIIRROS 1:500

Sisäänkäynteihin liittyy suojaisa oleskelualue penkkeineen, muu osa pihaa istutetaan rehevästi tarjoten luontoelämyksiä.

2 1. KERROS 1:200 NÄKYMÄ SISÄPIHALTA KELLARI 1:200

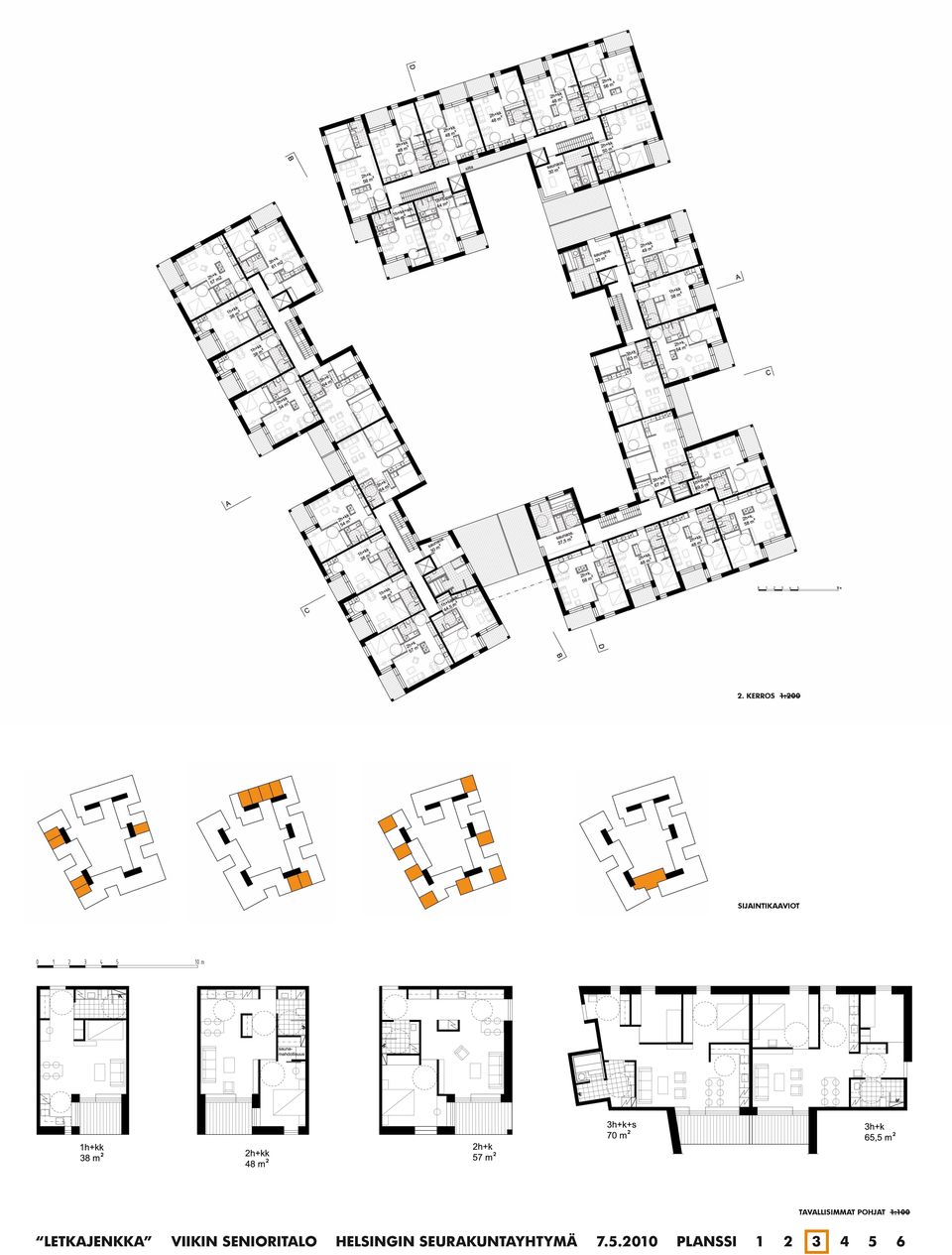

3 2. KERROS 1:200 SIJAINTIKAAVIOT TAVALLISIMMAT POHJAT 1:100

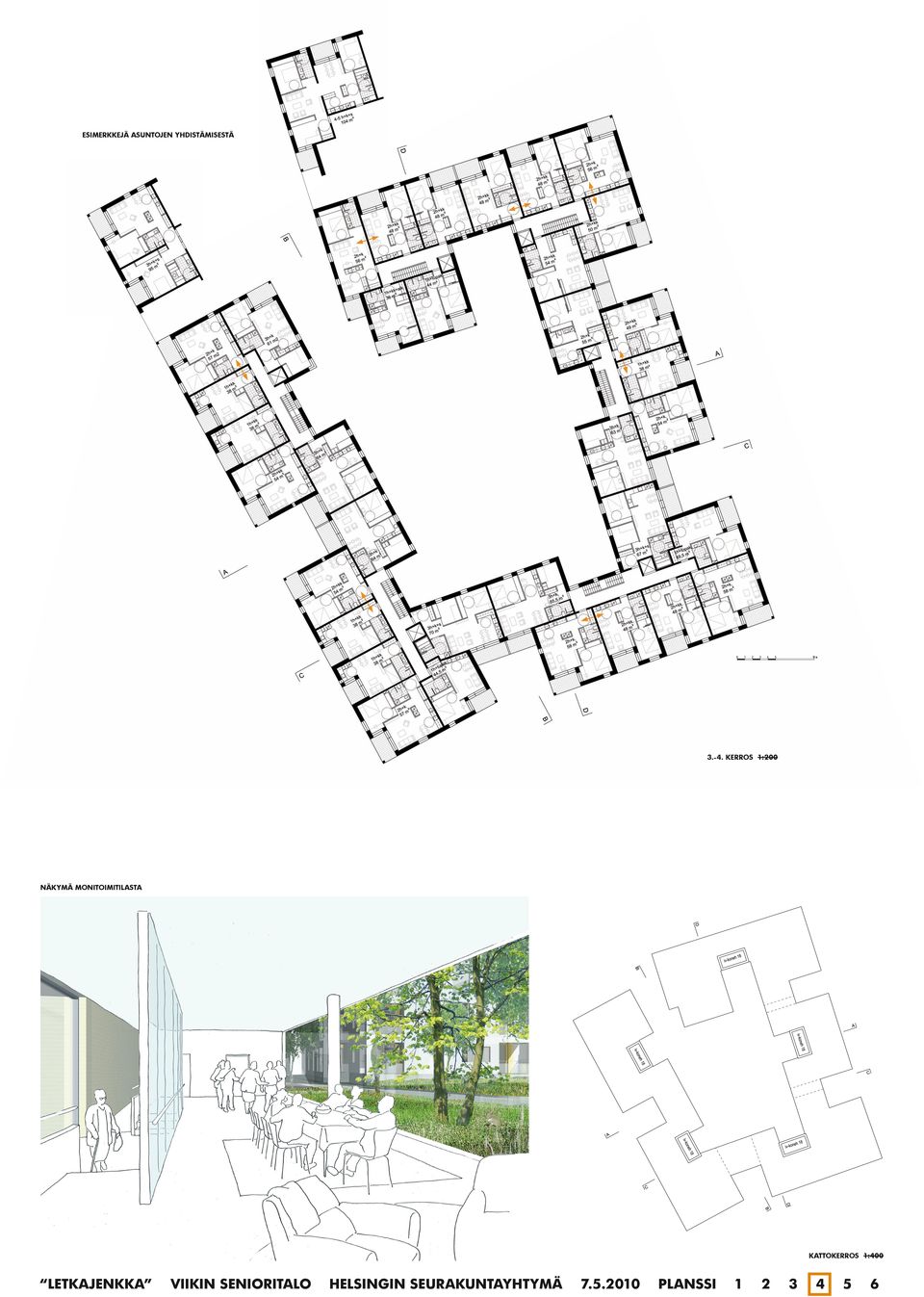

4 ESIMERKKEJÄ ASUNTOJEN YHDISTÄMISESTÄ KERROS 1:200 NÄKYMÄ MONITOIMITILASTA KATTOKERROS 1:400

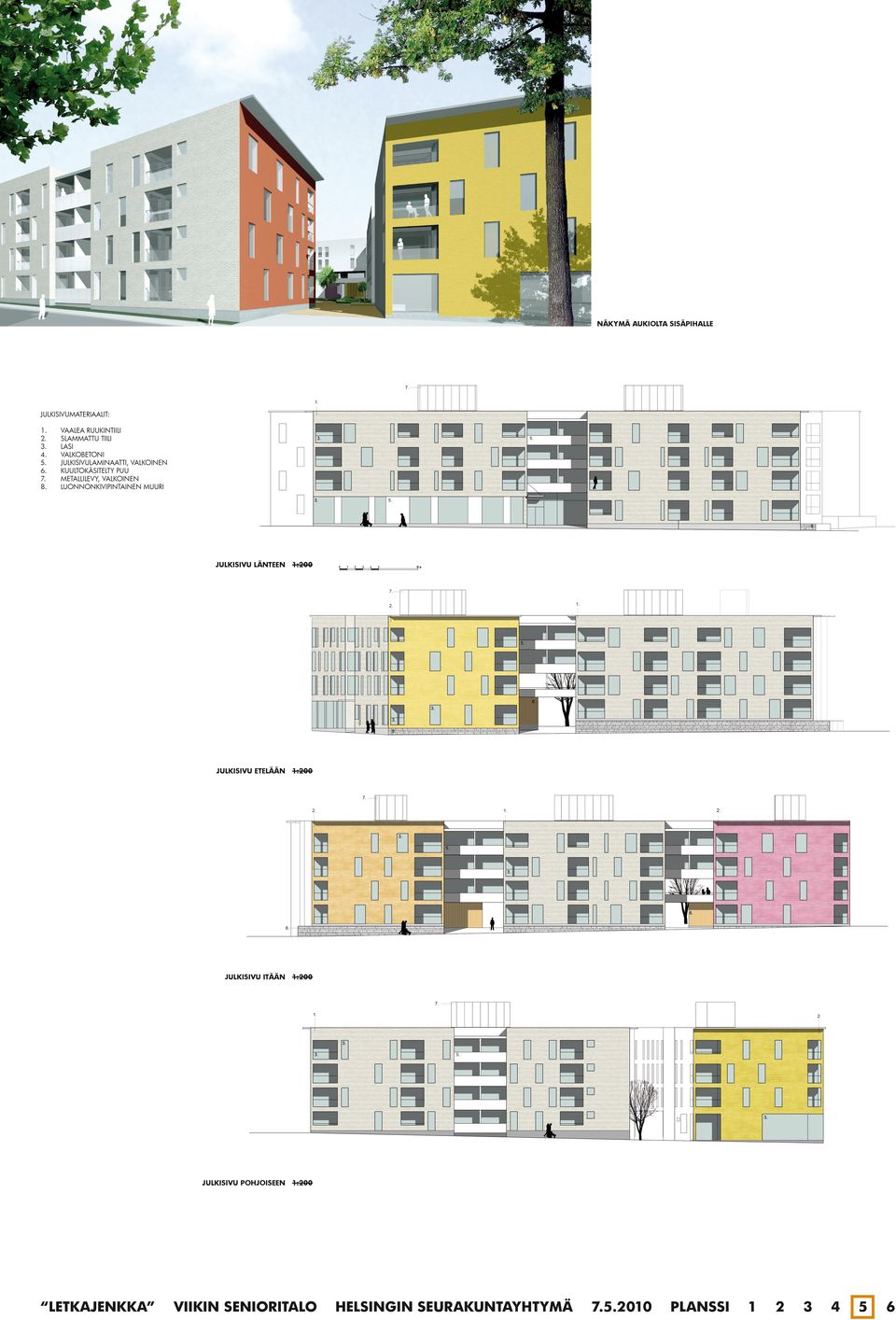

5 NÄKYMÄ AUKIOLTA SISÄPIHALLE JULKISIVUMATERIAALIT: VAALEA RUUKINTIILI SLAMMATTU TIILI LASI VALKOBETONI JULKISIVULAMINAATTI, VALKOINEN KUULTOKÄSITELTY PUU METALLILEVY, VALKOINEN LUONNONKIVIPINTAINEN MUURI JULKISIVU LÄNTEEN 1:200 JULKISIVU ETELÄÄN 1:200 JULKISIVU ITÄÄN 1:200 JULKISIVU POHJOISEEN 1:200

VALKOINEN KUULTOKÄSITELTY PUU METALLILEVY, VALKOINEN LUONNONKIVIPINTAINEN MUURI

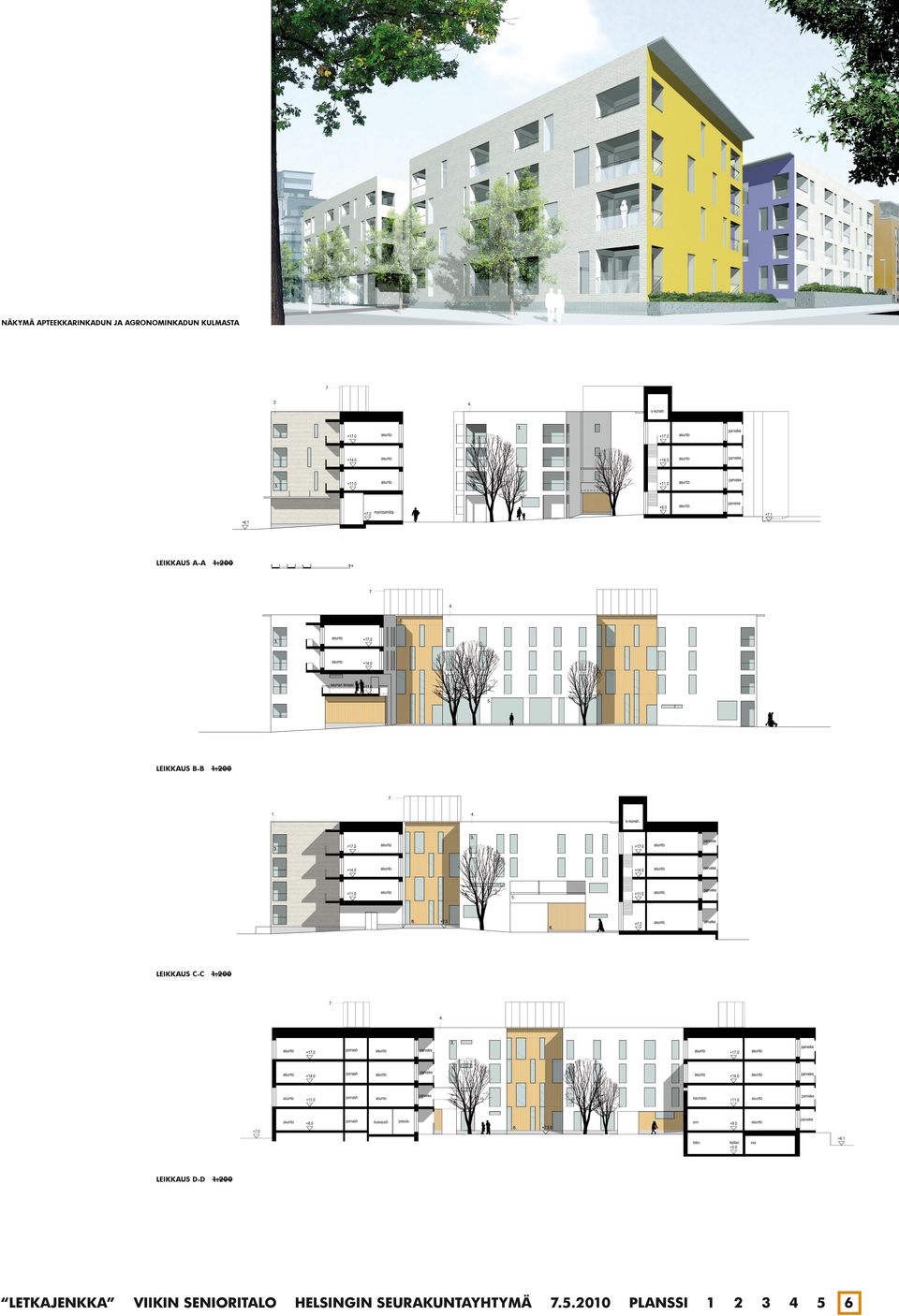

6 NÄKYMÄ APTEEKKARINKADUN JA AGRONOMINKADUN KULMASTA LEIKKAUS A-A 1:200 LEIKKAUS B-B 1:200 LEIKKAUS C-C 1:200 LEIKKAUS D-D 1:200
