NIKKARINKUJA / VEISTÄMONTIE KIIMINKI

Transkriptio

1 KIIMINGIN KUNTA NIKKARINKUJA / VEISTÄMONTIE KIIMINKI Työkohtainen työselitys Täydentää julkaisua InfraRYL 2006 Infrarakentamisen yleiset laatuvaatimukset Osa 2 Järjestelmät ja täydentävät osat

2 2 Sisällysluettelo Tievalaistus Esitiedot Yleistä Työselityksen käyttöalue Yleiset ohjeet Valaisinpylväät Jalustan materiaalit ja valinta Valaisinpylvään materiaalit Valaisinpylvään ja jalustan perustaminen Valaisimet Lamput Sähkönjakolaitteet Valaistuksen maakaapelien asennus Valaistusrakenteiden maadoitukset Valaistuksen keskukset Dokumentointi Loppupiirustukset

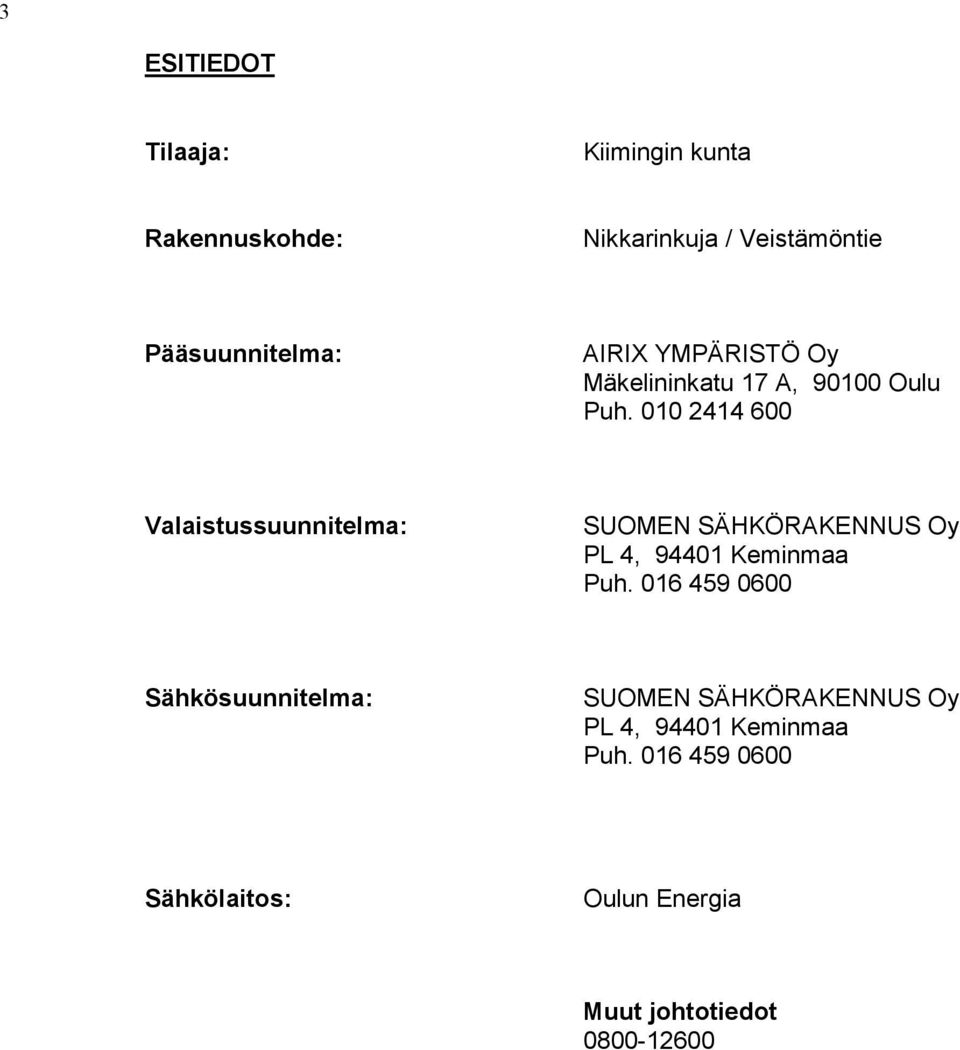

3 3 ESITIEDOT Tilaaja: Kiimingin kunta Rakennuskohde: Nikkarinkuja / Veistämöntie Pääsuunnitelma: AIRIX YMPÄRISTÖ Oy Mäkelininkatu 17 A, Oulu Puh Valaistussuunnitelma: SUOMEN SÄHKÖRAKENNUS Oy PL 4, Keminmaa Puh Sähkösuunnitelma: SUOMEN SÄHKÖRAKENNUS Oy PL 4, Keminmaa Puh Sähkölaitos: Oulun Energia Muut johtotiedot

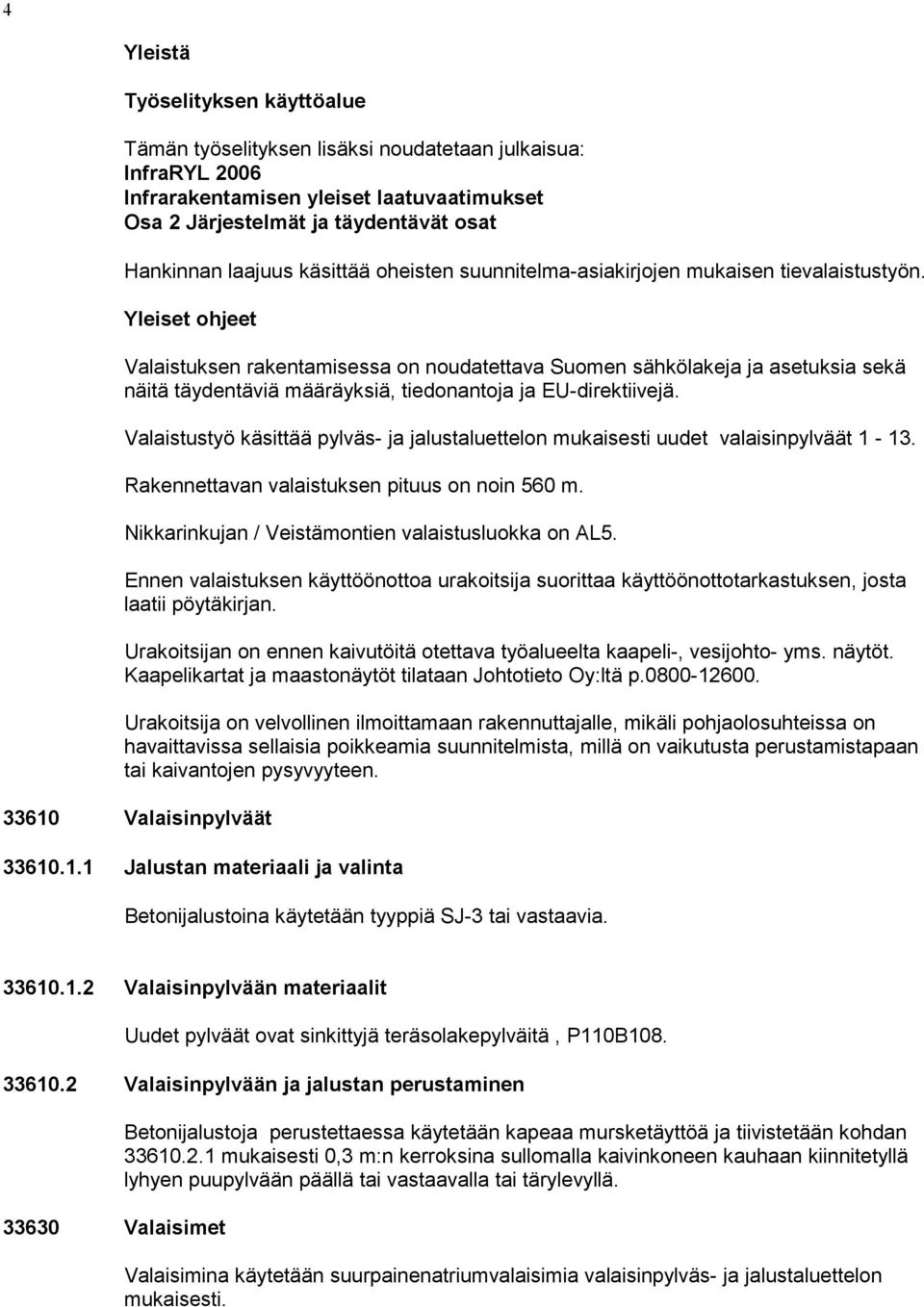

4 4 Yleistä Työselityksen käyttöalue Tämän työselityksen lisäksi noudatetaan julkaisua: InfraRYL 2006 Infrarakentamisen yleiset laatuvaatimukset Osa 2 Järjestelmät ja täydentävät osat Hankinnan laajuus käsittää oheisten suunnitelma-asiakirjojen mukaisen tievalaistustyön. Yleiset ohjeet Valaistuksen rakentamisessa on noudatettava Suomen sähkölakeja ja asetuksia sekä näitä täydentäviä määräyksiä, tiedonantoja ja EU-direktiivejä. Valaistustyö käsittää pylväs- ja jalustaluettelon mukaisesti uudet valaisinpylväät Rakennettavan valaistuksen pituus on noin 560 m. Nikkarinkujan / Veistämontien valaistusluokka on AL5. Ennen valaistuksen käyttöönottoa urakoitsija suorittaa käyttöönottotarkastuksen, josta laatii pöytäkirjan. Urakoitsijan on ennen kaivutöitä otettava työalueelta kaapeli-, vesijohto- yms. näytöt. Kaapelikartat ja maastonäytöt tilataan Johtotieto Oy:ltä p Urakoitsija on velvollinen ilmoittamaan rakennuttajalle, mikäli pohjaolosuhteissa on havaittavissa sellaisia poikkeamia suunnitelmista, millä on vaikutusta perustamistapaan tai kaivantojen pysyvyyteen Valaisinpylväät Jalustan materiaali ja valinta Betonijalustoina käytetään tyyppiä SJ-3 tai vastaavia Valaisinpylvään materiaalit Uudet pylväät ovat sinkittyjä teräsolakepylväitä, P110B Valaisinpylvään ja jalustan perustaminen Valaisimet Betonijalustoja perustettaessa käytetään kapeaa mursketäyttöä ja tiivistetään kohdan mukaisesti 0,3 m:n kerroksina sullomalla kaivinkoneen kauhaan kiinnitetyllä lyhyen puupylvään päällä tai vastaavalla tai tärylevyllä. Valaisimina käytetään suurpainenatriumvalaisimia valaisinpylväs- ja jalustaluettelon mukaisesti.

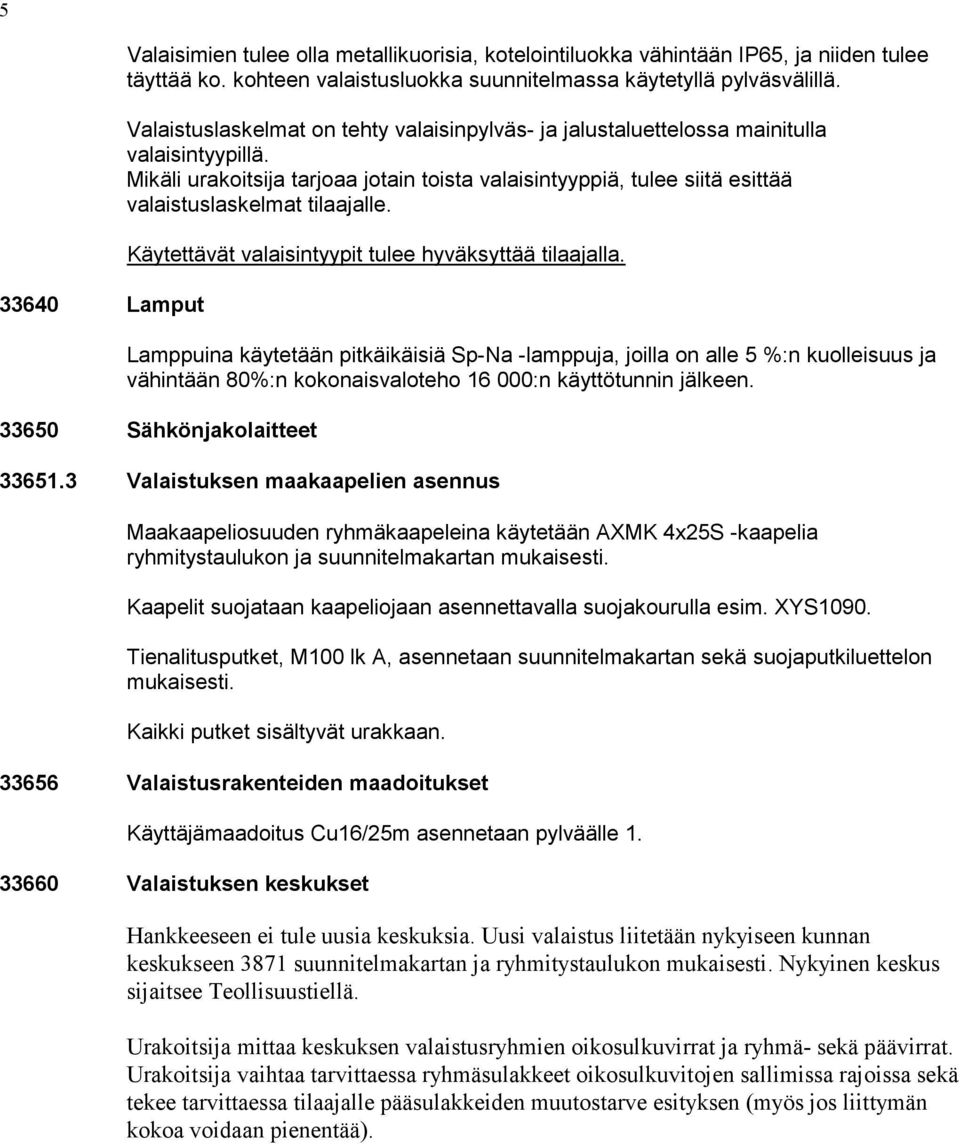

5 Lamput Valaisimien tulee olla metallikuorisia, kotelointiluokka vähintään IP65, ja niiden tulee täyttää ko. kohteen valaistusluokka suunnitelmassa käytetyllä pylväsvälillä. Valaistuslaskelmat on tehty valaisinpylväs- ja jalustaluettelossa mainitulla valaisintyypillä. Mikäli urakoitsija tarjoaa jotain toista valaisintyyppiä, tulee siitä esittää valaistuslaskelmat tilaajalle. Käytettävät valaisintyypit tulee hyväksyttää tilaajalla. Lamppuina käytetään pitkäikäisiä Sp-Na -lamppuja, joilla on alle 5 %:n kuolleisuus ja vähintään 80%:n kokonaisvaloteho :n käyttötunnin jälkeen Sähkönjakolaitteet Valaistuksen maakaapelien asennus Maakaapeliosuuden ryhmäkaapeleina käytetään AXMK 4x25S -kaapelia ryhmitystaulukon ja suunnitelmakartan mukaisesti. Kaapelit suojataan kaapeliojaan asennettavalla suojakourulla esim. XYS1090. Tienalitusputket, M100 lk A, asennetaan suunnitelmakartan sekä suojaputkiluettelon mukaisesti. Kaikki putket sisältyvät urakkaan Valaistusrakenteiden maadoitukset Käyttäjämaadoitus Cu16/25m asennetaan pylväälle Valaistuksen keskukset Hankkeeseen ei tule uusia keskuksia. Uusi valaistus liitetään nykyiseen kunnan keskukseen 3871 suunnitelmakartan ja ryhmitystaulukon mukaisesti. Nykyinen keskus sijaitsee Teollisuustiellä. Urakoitsija mittaa keskuksen valaistusryhmien oikosulkuvirrat ja ryhmä- sekä päävirrat. Urakoitsija vaihtaa tarvittaessa ryhmäsulakkeet oikosulkuvitojen sallimissa rajoissa sekä tekee tarvittaessa tilaajalle pääsulakkeiden muutostarve esityksen (myös jos liittymän kokoa voidaan pienentää).

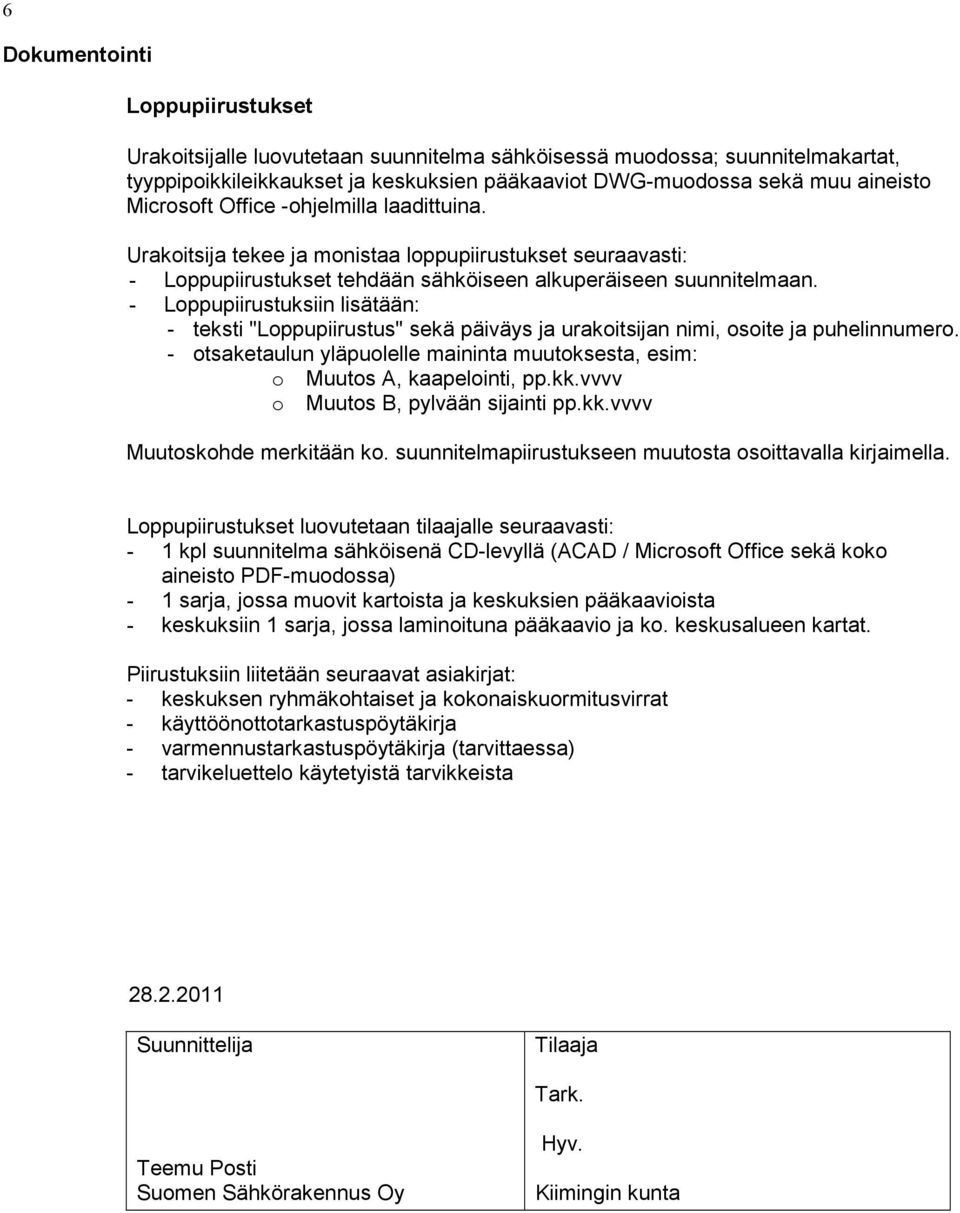

6 6 Dokumentointi Loppupiirustukset Urakoitsijalle luovutetaan suunnitelma sähköisessä muodossa; suunnitelmakartat, tyyppipoikkileikkaukset ja keskuksien pääkaaviot DWG-muodossa sekä muu aineisto Microsoft Office -ohjelmilla laadittuina. Urakoitsija tekee ja monistaa loppupiirustukset seuraavasti: - Loppupiirustukset tehdään sähköiseen alkuperäiseen suunnitelmaan. - Loppupiirustuksiin lisätään: - teksti "Loppupiirustus" sekä päiväys ja urakoitsijan nimi, osoite ja puhelinnumero. - otsaketaulun yläpuolelle maininta muutoksesta, esim: o Muutos A, kaapelointi, pp.kk.vvvv o Muutos B, pylvään sijainti pp.kk.vvvv Muutoskohde merkitään ko. suunnitelmapiirustukseen muutosta osoittavalla kirjaimella. Loppupiirustukset luovutetaan tilaajalle seuraavasti: - 1 kpl suunnitelma sähköisenä CD-levyllä (ACAD / Microsoft Office sekä koko aineisto PDF-muodossa) - 1 sarja, jossa muovit kartoista ja keskuksien pääkaavioista - keskuksiin 1 sarja, jossa laminoituna pääkaavio ja ko. keskusalueen kartat. Piirustuksiin liitetään seuraavat asiakirjat: - keskuksen ryhmäkohtaiset ja kokonaiskuormitusvirrat - käyttöönottotarkastuspöytäkirja - varmennustarkastuspöytäkirja (tarvittaessa) - tarvikeluettelo käytetyistä tarvikkeista Suunnittelija Tilaaja Tark. Teemu Posti Suomen Sähkörakennus Oy Hyv. Kiimingin kunta
