1 Maa- ja kallioperämallit InfraFINBIM / Inframodel-kehitys Maa- ja kallioperämallit yhdyskuntasuunnittelussa ja rakentamisessa -työpaja Ympäristösi parhaat tekijät

2 Sisältö Inframodel3 Inframodel4..5 Kokemuksia piloteista Lähtötietomalli Maaperän mallinnus Mallinnusvaatimukset

3 Inframodel Inframodel on avoin menetelmä infratietojen siirtoon. Menetelmä perustuu kansainväliseen LandXMLstandardiin Sisältää rakennelaajennuksia LandXML-standardin sallimalla tavalla Dokumentoitu suomalaisen käytännön tarpeiden pohjalta. Inframodel2 on käytössä oleva versio, joka perustuu LandXML-versioon 1.0, julkaistu 3/2006 Inframodel3 perustuu LandXML1.2-versioon Julkaistu 12/2012 Käyttöohje Käyttöön vaatimuksena Lisätietoja

4 Inframodel2 > Inframodel3 LandXML 1.0 Suunnitelman yleistiedot projekti, suunnitelma, ohjelmisto, yksiköt, koordinaattijärjestelmät Perusaineisto maastomallin ja maaperämallin pinnat lähtöaineisto: pisteet ja viivat sekä näiden lajikoodaus Kolmiopinnat Liikenneväylät (tie, rata, katu, vesiväylä) geometrialinjat rakenne taiteviivoina pinnoittain ryhmiteltyinä sekä kolmiopintoina mitoitusparametritietoa soveltuvin osin informaationa Vesihuoltoverkostot kaivot (laitteet) ja putket ominaisuuksineen rummut Pohjanvahvistus, aluesuunnittelu voidaan soveltaa pintamaisten rakenteiden tiedonsiirtoon (maisemoinnit, vastapenkereet, massanvaihdot jne.) LandXML1.2 Rata kilometripaalutus kallistus vaihteet Varusteet kaiteet aidat jalustat (valaisinpylväät, liikennemerkkipylväät) (ominaisuuksia varusteittain) Rakennusosanimikkeistö Ominaisuudet / arvojoukot Nimeämiskäytännöt

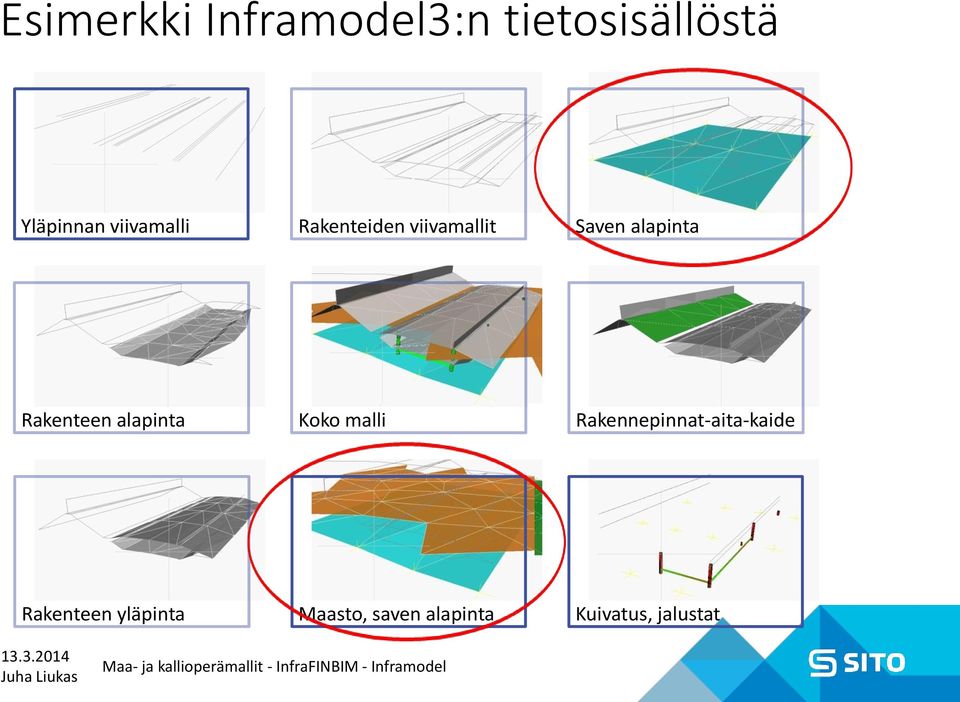

5 Esimerkki Inframodel3:n tietosisällöstä Yläpinnan viivamalli Rakenteiden viivamallit Saven alapinta Rakenteen alapinta Koko malli Rakennepinnat-aita-kaide Rakenteen yläpinta Maasto, saven alapinta Kuivatus, jalustat

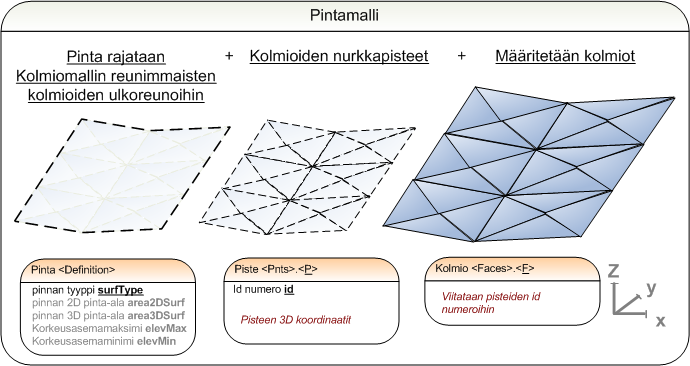

6 Perusaineisto Lähtöaineisto (pisteet ja viivat) sekä pintamallit (kolmioverkot) Maastomalli, maaperämalli

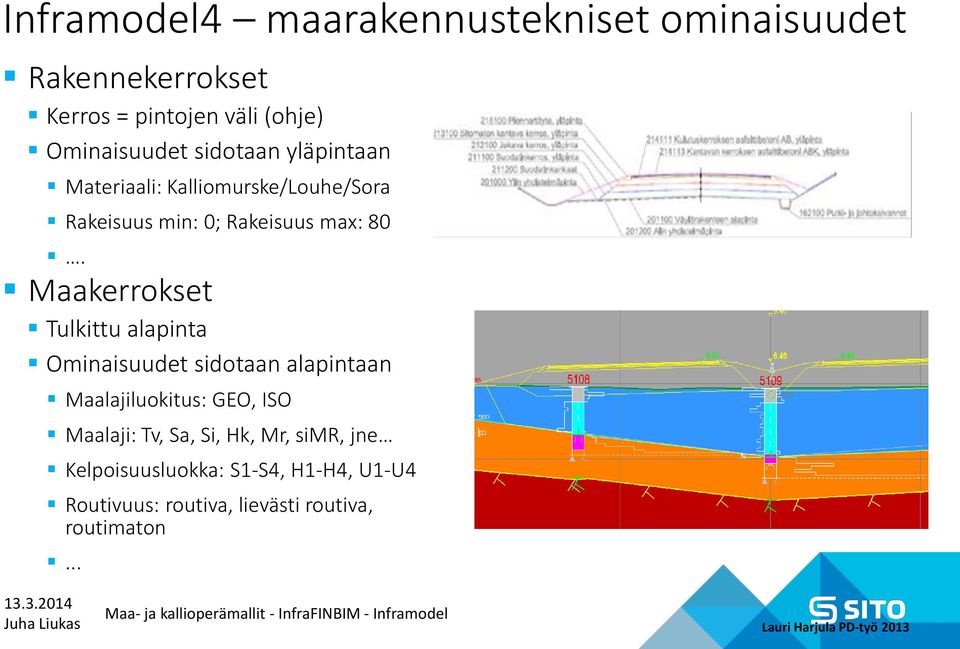

7 Inframodel4 maarakennustekniset ominaisuudet Rakennekerrokset Kerros = pintojen väli (ohje) Ominaisuudet sidotaan yläpintaan Materiaali: Kalliomurske/Louhe/Sora Rakeisuus min: 0; Rakeisuus max: 80. Maakerrokset Tulkittu alapinta Ominaisuudet sidotaan alapintaan Maalajiluokitus: GEO, ISO Maalaji: Tv, Sa, Si, Hk, Mr, simr, jne Kelpoisuusluokka: S1-S4, H1-H4, U1-U4 Routivuus: routiva, lievästi routiva, routimaton... Lauri Harjula PD-työ 2013

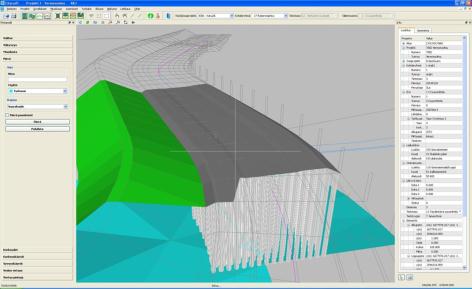

8 Inframodel4 paalumaiset pohjarakenteet Paalutus, pilaristabilointi Geometria eri suunnitteluvaiheissa Aluerajaus Tilavuusmalli Yksittäinen pilari Viite maastomallin/maaperämallin pintoihin Ominaisuustiedot Paalutyyppi Dimensiot k/k-väli Sideaine Sideainemäärä Lauri Harjula PD-työ 2013

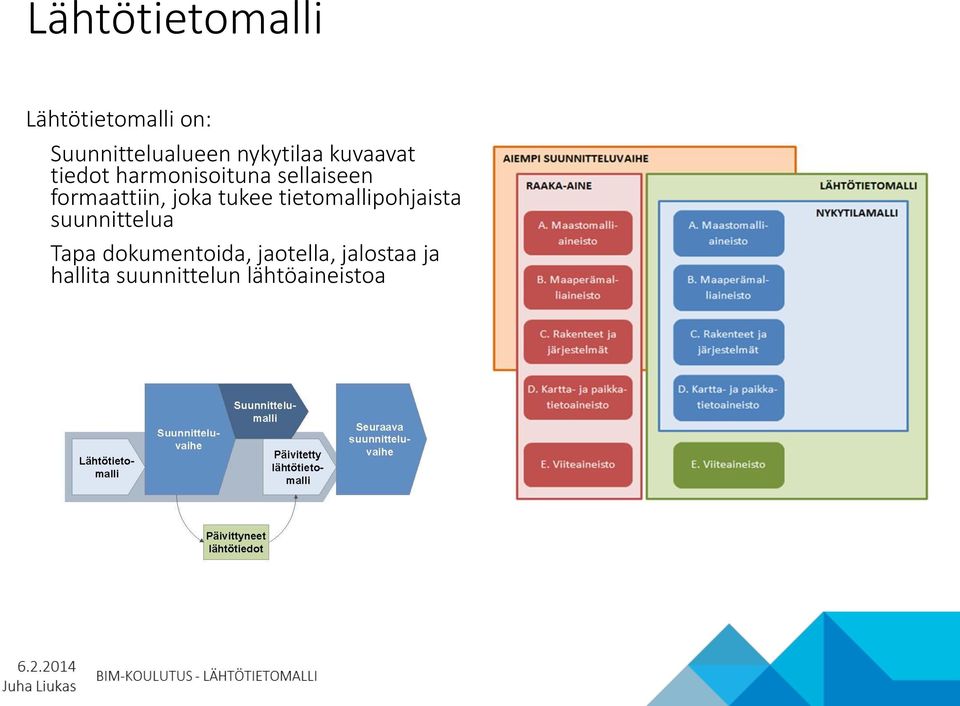

9 Lähtötietomalli Lähtötietomalli on: Suunnittelualueen nykytilaa kuvaavat tiedot harmonisoituna sellaiseen formaattiin, joka tukee tietomallipohjaista suunnittelua Tapa dokumentoida, jaotella, jalostaa ja hallita suunnittelun lähtöaineistoa

10 Lähtötietomalli - rakenne Raaka-aine Tilattu aineisto sellaisenaan Lähtötietomalli Harmonisoitu jalostettu aineisto Nykytilamalli Kohteen nykyistä tilaa sellaisena kuin se todellisuudessa on. Pääryhmät A. Maastomalli B. Maa- ja kallioperä C. Rakennukset ja rakenteet D. Kartta- ja paikkatieto E. Viiteaineisto

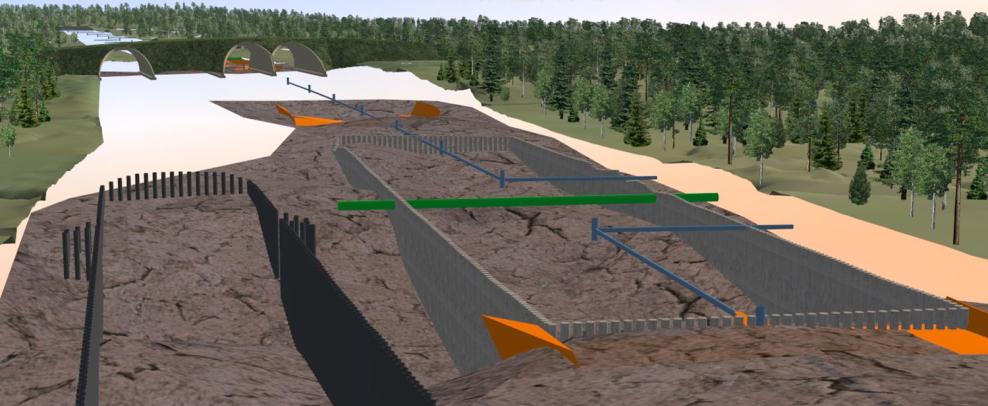

11 Käytännön oppeja - haasteita Kalliopinnan/maaperän tulkinta Vanhat uudet tutkimukset Rakennettu - louhittu Maatutka pohjatutkimus Luottamus arvioon Lähtötietomalli - suunnitelmamalli Pohjarakenteiden mallinnus eri suunnitteluvaiheissa Rakenne - maaperä Oleva - suunnitelma Epävarman tiedon dokumentointi ja esittäminen Mallinnuksen tarkkuus (eri suunnitteluvaiheissa)

12 Yleiset Inframallivaatimukset Nimikkeistö Yhteinen kieli Mallinnusohjeet Mitä ja miten mallinnetaan Formaatti Formaatti Tiedonsiirto Nimikkeistö Mallinnusvaatimukset
