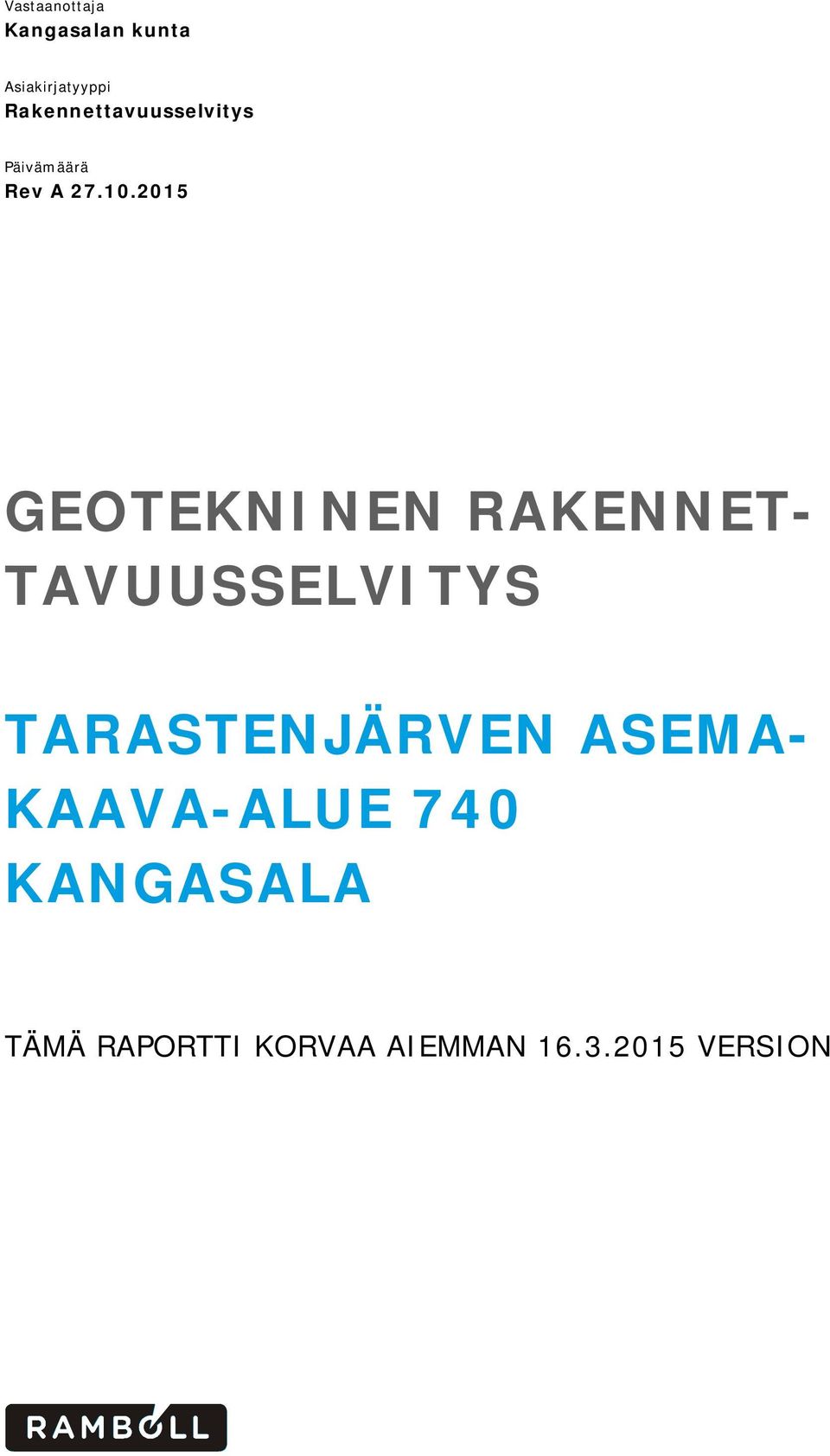

1 Vastaanottaja Kangasalan kunta Asiakirjatyyppi Rakennettavuusselvitys Päivämäärä Rev A GEOTEKNINEN RAKENNET- TAVUUSSELVITYS TARASTENJÄRVEN ASEMA- KAAVA-ALUE 740 KANGASALA TÄMÄ RAPORTTI KORVAA AIEMMAN VERSION

2 TÄMÄ RAPORTTI KORVAA AIEMMAN VERSION Tarkastus 30/10/2015 Päivämäärä 27/10/2015 Laatija Maija Lahtinen Tarkastaja Jouko Noukka Kuvaus Rakennettavuusselvitys /1rev A 7Rev A Piirustukset Viite Projekti n:o Ramboll Jääkärinkatu MIKKELI P F

3 tämä raportti korvaa aiemman version SISÄLTÖ 1. YLEISTÄ RAKENNETTAVUUS ALUEITTAIN Alue Alue Alue Alue Alue Alue Alue YLEISIÄ HUOMIOITA PERUSTAMISTAVOISTA JA MAA- RAKENTAMISESTA Esikuormitus Paalutus Massanvaihto Täytöt Kellarit 9 5. JATKOTOIMENPITEET 9 LIITTEET: 1 Rakennettavuuskartta 1:5000

4 Tarastenjärven ak-alue geotekninen rakennettavuuselvitys Rev A YLEISTÄ Tämä raportti on kesällä 2015 suoritettujen lisätutkimuksien perusteella päivitetty versio aiemmasta raportista ja korvaa sen. Myös rakennettavuuskartta ja leikkaukset on päivitetty. Selvityksen kohde on Tarastenjärven asemakaava-alue 740 Kangasalan kunnassa. Alueen kokonaispinta-ala on noin 200 hehtaaria. Selvitysalue on jaettu eri osa-alueisiin pohjaolosuhteiden perusteella. Alueet on esitetty piirustuksessa /1. Alueella on tehty seuraavia maaperätutkimuksia: 38 kpl painokairauksia 4 pisteestä häiriintyneitä näytteitä lisäksi on hankittu alueelta tehdyt vanhat kairaukset Pirkanmaan ELY-keskuksesta. Tutkimuskartassa on esitetty myös Tampereen kaupungin tutkimuspisteverkko. Tutkimuksia täydennettiin elokuussa 2015 turvealueiden osalta ns. suokairauksilla, joilla tutkittiin pehmeän turvekerroksen paksuutta n m välein. Suuri osa tutkitun alueen kairauksista on päättynyt kiveen tai kallioon. Kallion pintaa ei ole varmistettu porakonekairauksin. Alueella on avokalliota, jotka sijoittuvat tutkimuskartan alueelle 1. Tutkimusalueen laajuuteen nähden pohjatutkimuksia on vähän. Jatkosuunnittelu edellyttää lisätutkimuksia. Alueen rakennettavuutta on tarkasteltu viiden eri rakennus-/rakennetyypin kannalta: Piha-alueet, parkkipaikat ja liikuntakentät ovat tyypillisesti päällystämättömiä tai osittain päällystettyjä, laajoja alueita. Näillä alueilla voidaan yleensä sallia vähäisiä painumia, varsinkin, jos painumat ovat tasaisia. Mikäli alueelle tulee pohjanvahvistuksia esimerkiksi putkijohtojen takia, on painumaeroja tasaamaan yleensä tehtävä siirtymärakenne. Putkijohdot ovat maahan asennettavia vietto- tai paineviemäreitä. Varsinkaan viettoviemärit eivät salli painumia juuri lainkaan. Joissain tapauksissa voidaan pieniä painumaeroja hallita rakentamalla viettokaltevuudet riittävän suuriksi. Paineviemäreiden toiminnallisuus ei häiriinny yhtä helposti, kuin viettoviemäreiden, mutta myös näillä painuminen voi rikkoa viemärin, varsinkin mikäli putki liittyy painumattomaan rakenteeseen (kuten esimerkiksi paaluilla perustettuun rakennukseen. Kevyet rakennukset, jotka sallivat pieniä painumia ovat tyypillisesti esimerkiksi matalia puu-/teräsrakennuksia, asfalttilattiaisia halleja tai kevyitä katoksia. Näillä rakennuksilla on tyypillisesti kokonaispainuman raja-arvo mm ja kulmakiertymän rajaarvo 1/500-1/200. Raskaat rakennukset ja rakennukset, jotka eivät salli painumia ovat esimerkiksi raskaat (esim. useampikerroksiset) rakennukset, muuratut rakennukset tai muuten painumille arat rakennukset. Näillä rakennuksilla on tyypillisesti kokonaispainuman raja-arvo mm ja kulmakiertymän raja-arvo 1/1000-1/500. Kaduilla painumisen raja vaihtelevat mm riippuen katuluokasta ja päällystemateriaalista. Mikäli kadun alueelle tulee pohjanvahvistuksia esimerkiksi putkijohtojen takia, on painumaeroja tasaamaan yleensä tehtävä siirtymärakenne.

5 Tarastenjärven ak-alue geotekninen rakennettavuuselvitys Rev A Maapinnan taso vaihtelee alueella tasolla Matalimmillaan maanpinta on alueen luoteisosassa. Korkein kohta on alueen koillisosassa. Muualla maanpinta on noin tasolla Nykyisellään selvityksen kohteena olevat alueet ovat pääosin rakentamatonta aluetta, joihin ollaan tekemässä asemakaavaa. Alueen eteläosaa halkoo valtatie n:o 9. Alueen pohjamaa vaihtelee turpeesta kallioon. Kallioiden ympäristössä pohjamaa on pääosin moreenia. Moreeni alueilla kairaukset ovat päättyneet kiveen tai kallioon noin 1-2 m syvyydessä. VT 9:n eteläpuolella ja alueen pohjoisosassa on laajemmat moreenialueet. Tiiviin moreenialueen ympäristössä pohjamaa on löyhää silttimoreenia 1-5 m syvyyteen ja kairaukset ovat päättyneet kiveen tai kallioon. Laajemmat löyhän silttimoreenin alueet sijoittuvat VT 9:n ympäristöön ja alueen itäosaan. Pehmeikköalueet sijoittuvat moreeni- ja kallioalueiden väliin. Turvealueet sijoittuvat alueen järvien ja länsi reunassa suuremman ojan läheisyyteen. Alavilla alueilla pohjamaa on pehmeää silttiä, joka on paikoin 1-3 m paksu turve- ja liejukerros ja myös siltti voi olla liejuista. Pehmeiden silttialueiden lisäksi on alueita, joissa on löyhää silttiä 4-7 m syvyyteen. Pohjamaa on moreeni- ja silttialueilla kivistä. Pohjavedestä ei ole tehty erikseen havaintoja. Suopainanteissa oleva vesi on useimmiten ns. orsivettä, joka ei ole yhteydessä varsinaiseen pohjavesitasoon, joka sijaitsee syvemmällä. Turvealueilla pohjaveden tai orsiveden pinta sijaitsee lähellä maanpintaa. Pohjamaa on kauttaaltaan routivaa kallioalueiden ulkopuolella. 3. RAKENNETTAVUUS ALUEITTAIN Perustamistavat on esitetty tässä aluekohtaisin ohjein, jotka koskevat vain otsikossa mainittua osa-aluetta. Harvan tutkimusverkon vuoksi perustamistapa-alueiden rajaukset ovat likimääräisiä. 3.1 Alue 1 Pohjamaa on pääosin moreenia ja kalliota. Moreenipeitteen paksuus on noin 1-3 m tai vähemmän. Rakentaminen alueelle saattaa vaatia louhintoja. Moreenialueilla pohjamaa on routivaa. Piha-alueet voidaan tällä alueella perustaa maanvaraisesti tai kallion varaan. Putkijohdot voidaan tällä alueella perustaa kallion varaan. Suunnittelussa on syytä ottaa huomioon siirtyminen kantavalta pohjamaalta pehmeälle esimerkiksi siirtymärakentein. Rakennukset voidaan perustaa maanvaraisesti tai kallion varaan. Mikäli rakennus sijoittuu osittain kallion ja maakerroksen varaan on painumaero otettava huomioon suunnittelussa. Painumaeroja voidaan vähentää esimerkiksi massanvaihdolla. Rakennukset voidaan perustaa maanvaraisesti tai kallion varaan. Mikäli rakennus sijoittuu osittain kallion ja maakerroksen varaan on painumaero otettava huomioon suunnittelussa. Painumaeroja voidaan vähentää esimerkiksi massanvaihdolla. Kadut voidaan perustaa maan-/kallionvaraisesti.

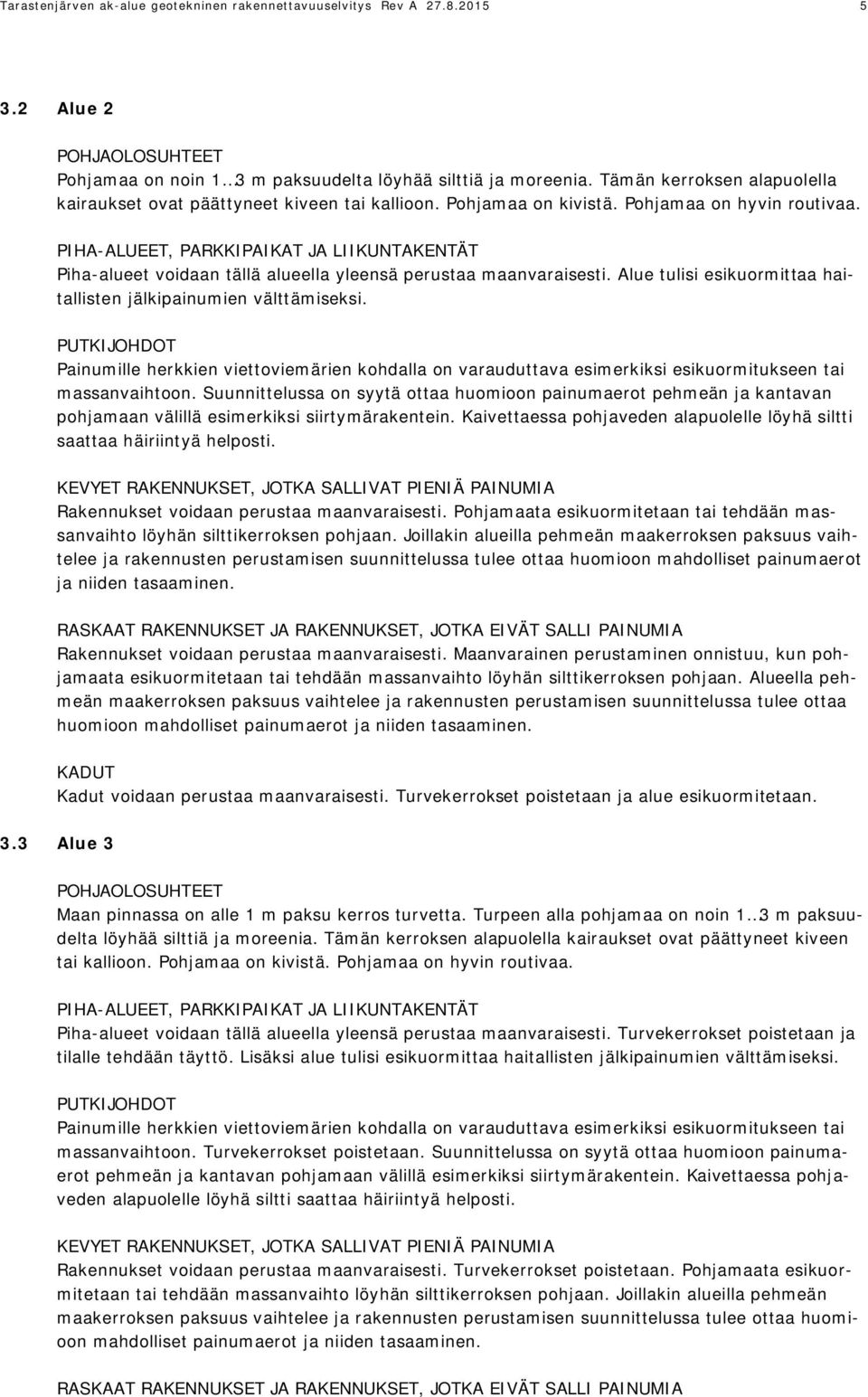

6 Tarastenjärven ak-alue geotekninen rakennettavuuselvitys Rev A Alue 2 Pohjamaa on noin 1 3 m paksuudelta löyhää silttiä ja moreenia. Tämän kerroksen alapuolella kairaukset ovat päättyneet kiveen tai kallioon. Pohjamaa on kivistä. Pohjamaa on hyvin routivaa. Piha-alueet voidaan tällä alueella yleensä perustaa maanvaraisesti. Alue tulisi esikuormittaa haitallisten jälkipainumien välttämiseksi. Painumille herkkien viettoviemärien kohdalla on varauduttava esimerkiksi esikuormitukseen tai massanvaihtoon. Suunnittelussa on syytä ottaa huomioon painumaerot pehmeän ja kantavan pohjamaan välillä esimerkiksi siirtymärakentein. Kaivettaessa pohjaveden alapuolelle löyhä siltti saattaa häiriintyä helposti. Rakennukset voidaan perustaa maanvaraisesti. Pohjamaata esikuormitetaan tai tehdään massanvaihto löyhän silttikerroksen pohjaan. Joillakin alueilla pehmeän maakerroksen paksuus vaihtelee ja rakennusten perustamisen suunnittelussa tulee ottaa huomioon mahdolliset painumaerot ja niiden tasaaminen. Rakennukset voidaan perustaa maanvaraisesti. Maanvarainen perustaminen onnistuu, kun pohjamaata esikuormitetaan tai tehdään massanvaihto löyhän silttikerroksen pohjaan. Alueella pehmeän maakerroksen paksuus vaihtelee ja rakennusten perustamisen suunnittelussa tulee ottaa huomioon mahdolliset painumaerot ja niiden tasaaminen. Kadut voidaan perustaa maanvaraisesti. Turvekerrokset poistetaan ja alue esikuormitetaan. 3.3 Alue 3 Maan pinnassa on alle 1 m paksu kerros turvetta. Turpeen alla pohjamaa on noin 1 3 m paksuudelta löyhää silttiä ja moreenia. Tämän kerroksen alapuolella kairaukset ovat päättyneet kiveen tai kallioon. Pohjamaa on kivistä. Pohjamaa on hyvin routivaa. Piha-alueet voidaan tällä alueella yleensä perustaa maanvaraisesti. Turvekerrokset poistetaan ja tilalle tehdään täyttö. Lisäksi alue tulisi esikuormittaa haitallisten jälkipainumien välttämiseksi. Painumille herkkien viettoviemärien kohdalla on varauduttava esimerkiksi esikuormitukseen tai massanvaihtoon. Turvekerrokset poistetaan. Suunnittelussa on syytä ottaa huomioon painumaerot pehmeän ja kantavan pohjamaan välillä esimerkiksi siirtymärakentein. Kaivettaessa pohjaveden alapuolelle löyhä siltti saattaa häiriintyä helposti. Rakennukset voidaan perustaa maanvaraisesti. Turvekerrokset poistetaan. Pohjamaata esikuormitetaan tai tehdään massanvaihto löyhän silttikerroksen pohjaan. Joillakin alueilla pehmeän maakerroksen paksuus vaihtelee ja rakennusten perustamisen suunnittelussa tulee ottaa huomioon mahdolliset painumaerot ja niiden tasaaminen.

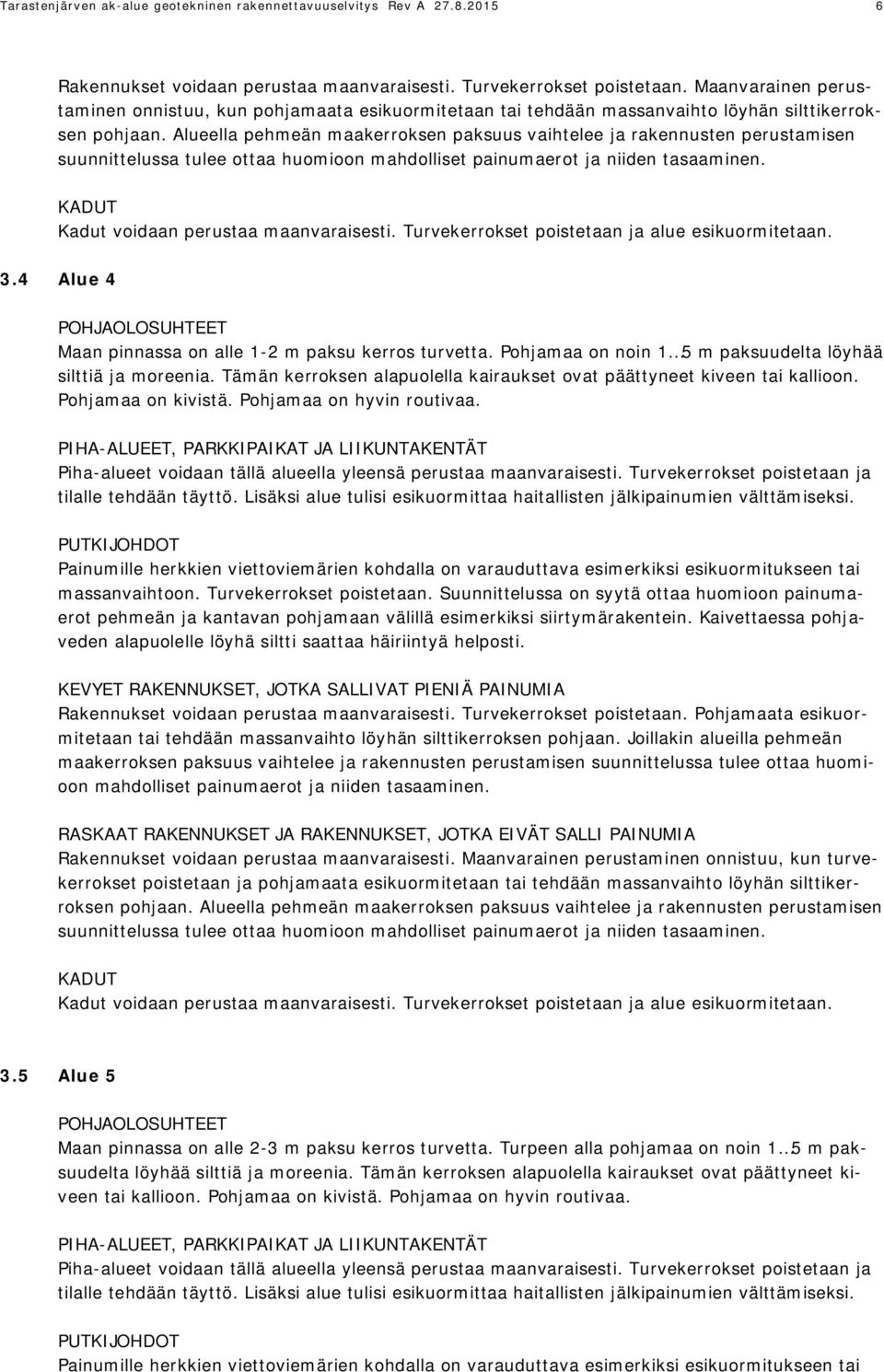

7 Tarastenjärven ak-alue geotekninen rakennettavuuselvitys Rev A Rakennukset voidaan perustaa maanvaraisesti. Turvekerrokset poistetaan. Maanvarainen perustaminen onnistuu, kun pohjamaata esikuormitetaan tai tehdään massanvaihto löyhän silttikerroksen pohjaan. Alueella pehmeän maakerroksen paksuus vaihtelee ja rakennusten perustamisen suunnittelussa tulee ottaa huomioon mahdolliset painumaerot ja niiden tasaaminen. Kadut voidaan perustaa maanvaraisesti. Turvekerrokset poistetaan ja alue esikuormitetaan. 3.4 Alue 4 Maan pinnassa on alle 1-2 m paksu kerros turvetta. Pohjamaa on noin 1 5 m paksuudelta löyhää silttiä ja moreenia. Tämän kerroksen alapuolella kairaukset ovat päättyneet kiveen tai kallioon. Pohjamaa on kivistä. Pohjamaa on hyvin routivaa. Piha-alueet voidaan tällä alueella yleensä perustaa maanvaraisesti. Turvekerrokset poistetaan ja tilalle tehdään täyttö. Lisäksi alue tulisi esikuormittaa haitallisten jälkipainumien välttämiseksi. Painumille herkkien viettoviemärien kohdalla on varauduttava esimerkiksi esikuormitukseen tai massanvaihtoon. Turvekerrokset poistetaan. Suunnittelussa on syytä ottaa huomioon painumaerot pehmeän ja kantavan pohjamaan välillä esimerkiksi siirtymärakentein. Kaivettaessa pohjaveden alapuolelle löyhä siltti saattaa häiriintyä helposti. Rakennukset voidaan perustaa maanvaraisesti. Turvekerrokset poistetaan. Pohjamaata esikuormitetaan tai tehdään massanvaihto löyhän silttikerroksen pohjaan. Joillakin alueilla pehmeän maakerroksen paksuus vaihtelee ja rakennusten perustamisen suunnittelussa tulee ottaa huomioon mahdolliset painumaerot ja niiden tasaaminen. Rakennukset voidaan perustaa maanvaraisesti. Maanvarainen perustaminen onnistuu, kun turvekerrokset poistetaan ja pohjamaata esikuormitetaan tai tehdään massanvaihto löyhän silttikerroksen pohjaan. Alueella pehmeän maakerroksen paksuus vaihtelee ja rakennusten perustamisen suunnittelussa tulee ottaa huomioon mahdolliset painumaerot ja niiden tasaaminen. Kadut voidaan perustaa maanvaraisesti. Turvekerrokset poistetaan ja alue esikuormitetaan. 3.5 Alue 5 Maan pinnassa on alle 2-3 m paksu kerros turvetta. Turpeen alla pohjamaa on noin 1 5 m paksuudelta löyhää silttiä ja moreenia. Tämän kerroksen alapuolella kairaukset ovat päättyneet kiveen tai kallioon. Pohjamaa on kivistä. Pohjamaa on hyvin routivaa. Piha-alueet voidaan tällä alueella yleensä perustaa maanvaraisesti. Turvekerrokset poistetaan ja tilalle tehdään täyttö. Lisäksi alue tulisi esikuormittaa haitallisten jälkipainumien välttämiseksi. Painumille herkkien viettoviemärien kohdalla on varauduttava esimerkiksi esikuormitukseen tai

8 Tarastenjärven ak-alue geotekninen rakennettavuuselvitys Rev A massanvaihtoon. Turvekerrokset poistetaan. Suunnittelussa on syytä ottaa huomioon painumaerot pehmeän ja kantavan pohjamaan välillä esimerkiksi siirtymärakentein. Kaivettaessa pohjaveden alapuolelle löyhä siltti saattaa häiriintyä helposti. Rakennukset voidaan perustaa maanvaraisesti. Turvekerrokset poistetaan ja pohjamaata esikuormitetaan tai tehdään massanvaihto löyhän silttikerroksen pohjaan. Joillakin alueilla pehmeän maakerroksen paksuus vaihtelee ja rakennusten perustamisen suunnittelussa tulee ottaa huomioon mahdolliset painumaerot ja niiden tasaaminen. Rakennukset voidaan perustaa maanvaraisesti. Maanvarainen perustaminen onnistuu, kun turvekerrokset poistetaan ja pohjamaata esikuormitetaan tai tehdään massanvaihto löyhän silttikerroksen pohjaan. Alueella pehmeän maakerroksen paksuus vaihtelee ja rakennusten perustamisen suunnittelussa tulee ottaa huomioon mahdolliset painumaerot ja niiden tasaaminen. Kadut voidaan perustaa maanvaraisesti. Turvekerrokset poistetaan ja alue esikuormitetaan. 3.6 Alue 6 Pohjamaa on pääosin pehmeää savista silttiä ja silttiä 5 10 m syvyyteen. Pohjamaa on kivistä. Maan pinnassa on paikoin noin 3 m paksu kerros turvetta. Pohjamaa on routivaa. Alueet, joilla sallitaan pieniä painumia, voidaan mahdollisesti perustaa maanvaraisesti, jos turvekerrokset poistetaan. Käytönaikaisia painumia tulee pienentää esikuormituksella. Esikuormituksen soveltuvuus tulee varmistaa maanäytteistä. Putkijohdot perustetaan tukipaaluilla kantavan maapohjan (moreenin tai kallion) varaan. Tukipaaluina voidaan käyttää lyötäviä teräsbetonipaaluja tai lyötäviä teräsputkipaaluja. Tukipaalujen pituus on arviolta noin 4-10 m. Rakennukset perustetaan tukipaaluilla kantavan maapohjan (moreenin tai kallion) varaan. Tukipaaluina voidaan käyttää lyötäviä teräsbetonipaaluja lyötäviä teräsputkipaaluja. Tukipaalujen pituus on arviolta noin 4-10 m. Rakennukset perustetaan tukipaaluilla kantavan maapohjan (moreenin tai kallion) varaan. Tukipaaluina voidaan käyttää lyötäviä teräsbetonipaaluja lyötäviä teräsputkipaaluja. Tukipaalujen pituus on arviolta noin 4-10 m. Kadut voidaan perustaa tukipaaluilla kantavan maapohjan (moreenin tai kallion) varaan. 3.7 Alue 7 Pohjamaa on pääosin pehmeää turvetta ja liejua 3-7 m syvyyteen. Turpeen ja liejun alla on pehmeää savea ja silttiä. Pehmeiköt ovat noin 5-10 m syviä. Aluetta ei suositella rakentamiseen. Alueet, joilla sallitaan pieniä painumia, voidaan perustaa maanvaraisesti, jos turve- ja lieju ker-

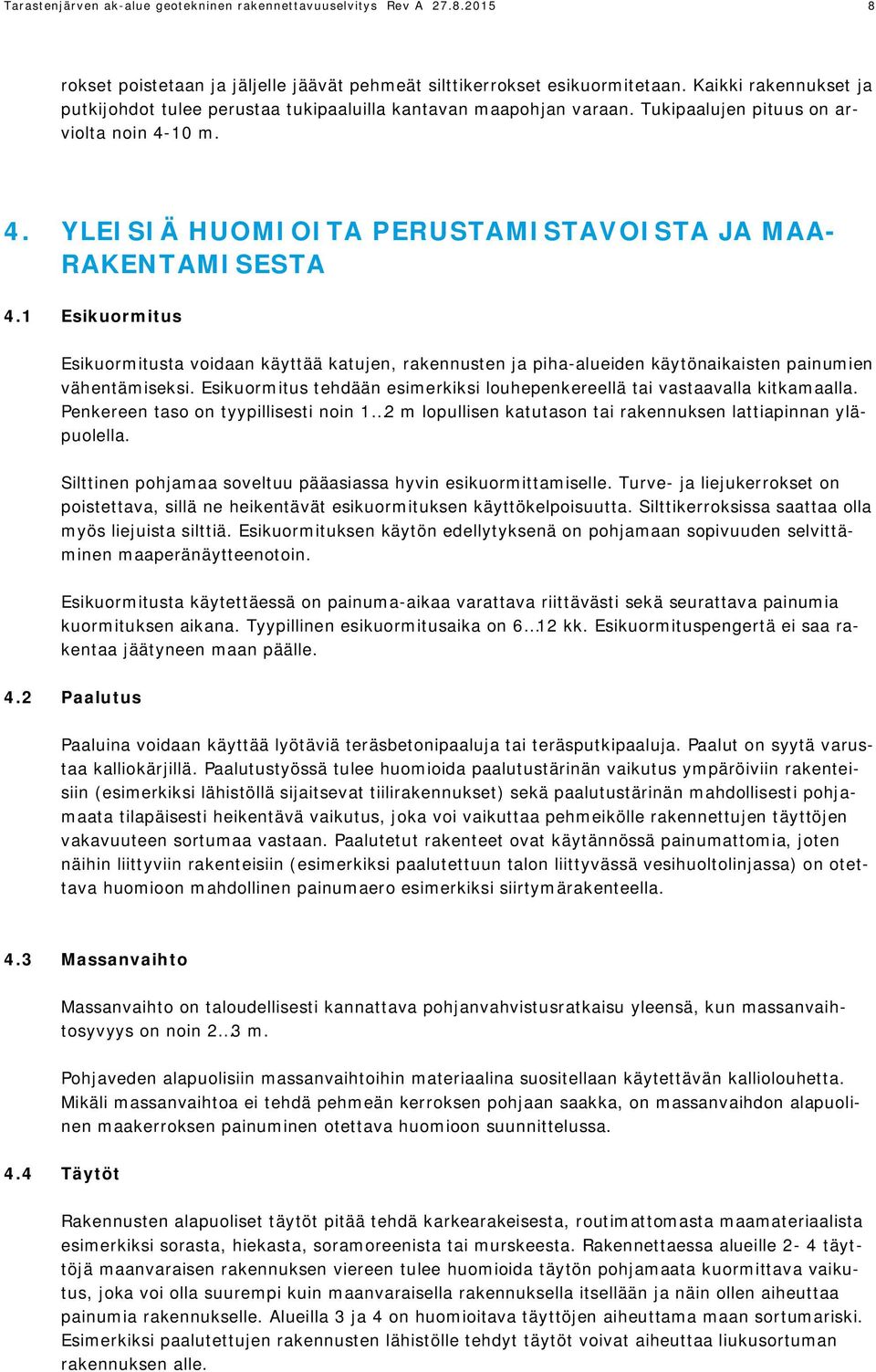

9 Tarastenjärven ak-alue geotekninen rakennettavuuselvitys Rev A rokset poistetaan ja jäljelle jäävät pehmeät silttikerrokset esikuormitetaan. Kaikki rakennukset ja putkijohdot tulee perustaa tukipaaluilla kantavan maapohjan varaan. Tukipaalujen pituus on arviolta noin 4-10 m. 4. YLEISIÄ HUOMIOITA PERUSTAMISTAVOISTA JA MAA- RAKENTAMISESTA 4.1 Esikuormitus Esikuormitusta voidaan käyttää katujen, rakennusten ja piha-alueiden käytönaikaisten painumien vähentämiseksi. Esikuormitus tehdään esimerkiksi louhepenkereellä tai vastaavalla kitkamaalla. Penkereen taso on tyypillisesti noin 1 2 m lopullisen katutason tai rakennuksen lattiapinnan yläpuolella. Silttinen pohjamaa soveltuu pääasiassa hyvin esikuormittamiselle. Turve- ja liejukerrokset on poistettava, sillä ne heikentävät esikuormituksen käyttökelpoisuutta. Silttikerroksissa saattaa olla myös liejuista silttiä. Esikuormituksen käytön edellytyksenä on pohjamaan sopivuuden selvittäminen maaperänäytteenotoin. Esikuormitusta käytettäessä on painuma-aikaa varattava riittävästi sekä seurattava painumia kuormituksen aikana. Tyypillinen esikuormitusaika on 6 12 kk. Esikuormituspengertä ei saa rakentaa jäätyneen maan päälle. 4.2 Paalutus Paaluina voidaan käyttää lyötäviä teräsbetonipaaluja tai teräsputkipaaluja. Paalut on syytä varustaa kalliokärjillä. Paalutustyössä tulee huomioida paalutustärinän vaikutus ympäröiviin rakenteisiin (esimerkiksi lähistöllä sijaitsevat tiilirakennukset) sekä paalutustärinän mahdollisesti pohjamaata tilapäisesti heikentävä vaikutus, joka voi vaikuttaa pehmeikölle rakennettujen täyttöjen vakavuuteen sortumaa vastaan. Paalutetut rakenteet ovat käytännössä painumattomia, joten näihin liittyviin rakenteisiin (esimerkiksi paalutettuun talon liittyvässä vesihuoltolinjassa) on otettava huomioon mahdollinen painumaero esimerkiksi siirtymärakenteella. 4.3 Massanvaihto Massanvaihto on taloudellisesti kannattava pohjanvahvistusratkaisu yleensä, kun massanvaihtosyvyys on noin 2 3 m. Pohjaveden alapuolisiin massanvaihtoihin materiaalina suositellaan käytettävän kalliolouhetta. Mikäli massanvaihtoa ei tehdä pehmeän kerroksen pohjaan saakka, on massanvaihdon alapuolinen maakerroksen painuminen otettava huomioon suunnittelussa. 4.4 Täytöt Rakennusten alapuoliset täytöt pitää tehdä karkearakeisesta, routimattomasta maamateriaalista esimerkiksi sorasta, hiekasta, soramoreenista tai murskeesta. Rakennettaessa alueille 2-4 täyttöjä maanvaraisen rakennuksen viereen tulee huomioida täytön pohjamaata kuormittava vaikutus, joka voi olla suurempi kuin maanvaraisella rakennuksella itsellään ja näin ollen aiheuttaa painumia rakennukselle. Alueilla 3 ja 4 on huomioitava täyttöjen aiheuttama maan sortumariski. Esimerkiksi paalutettujen rakennusten lähistölle tehdyt täytöt voivat aiheuttaa liukusortuman rakennuksen alle.

10 Tarastenjärven ak-alue geotekninen rakennettavuuselvitys Rev A Kellarit Orsi/Pohjavesi on lähellä maanpintaa. Tästä syystä ei suositella maanalaisten kellareiden rakentamista. 5. JATKOTOIMENPITEET Maaperäolosuhteet vaihtelevat tehtyjen kairausten perusteella kalliosta moreeniin ja saviseen silttiin ja pehmeään turpeeseen ja liejusaveen. Tämän vuoksi jatkosuunnittelun yhteydessä tulee tehdä riittävästi lisätutkimuksia. Kaikkien rakennusten ja katujen perustaminen edellyttää erillistä selvitystä perustamis- ja pohjaolosuhteista sekä korkeusasemasta. Paalupituudet on pääosin arvioitu painokairausten perusteella. Luotettavampaa arviota varten alueelle olisi syytä tehdä heijari- tai puristinheijarikairauksia sekä ottaa maaperänäytteitä. Kallionpinnan tarkempi sijainti voidaan varmistaa porakonekairauksin. Alueelta on saatavissa runsaasti maa- ja kiviaineksia, joiden käyttökelpoisuudesta on laadittu erillinen selvitys.
