Mäntyläntien kunnallistekniikan saneerauksen yleissuunnitelma

Transkriptio

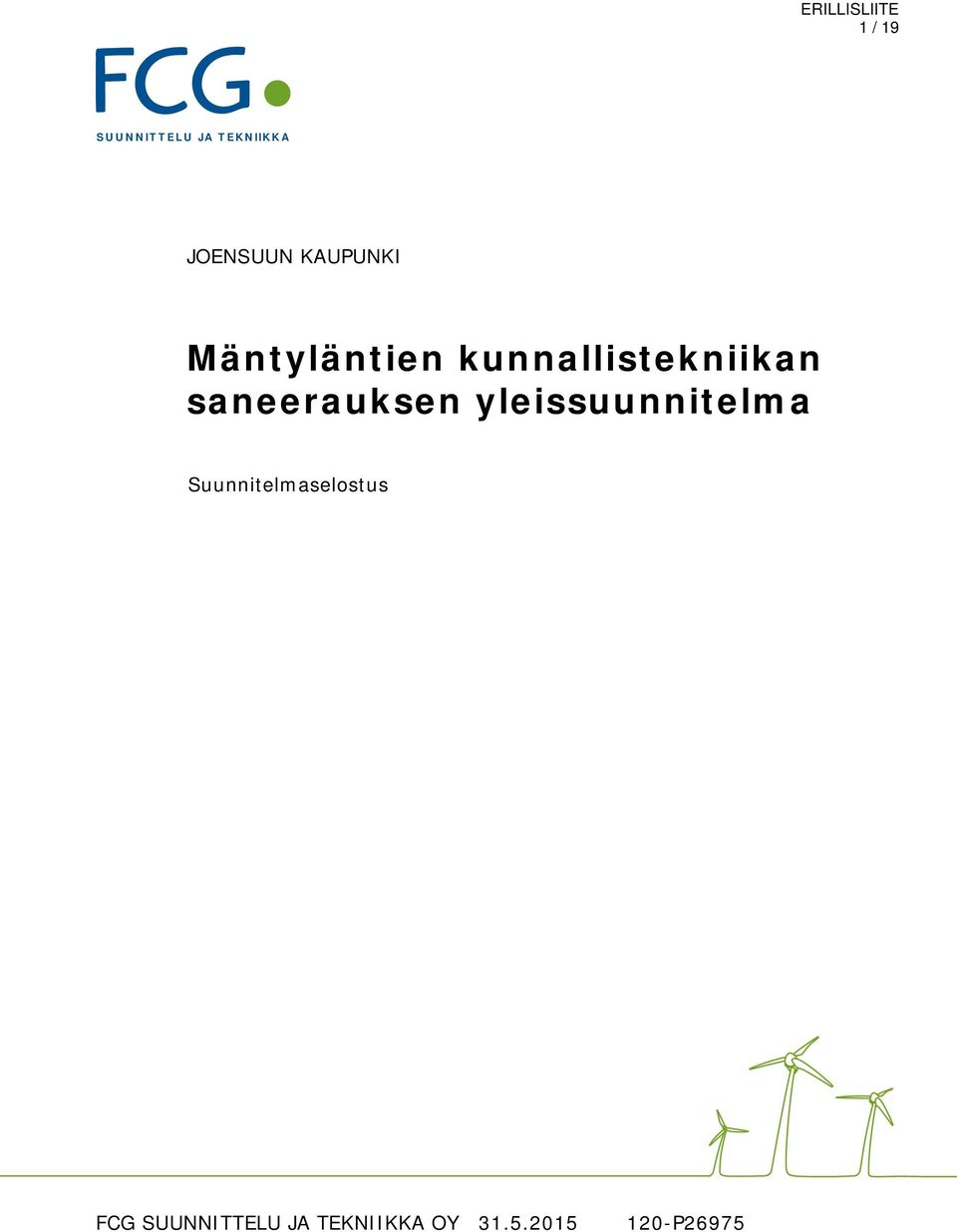

1 1 / 19 SUUNNITTELU JA TEKNIIKKA JOENSUUN KAUPUNKI Mäntyläntien kunnallistekniikan saneerauksen yleissuunnitelma Suunnitelmaselostus FCG SUUNNITTELU JA TEKNIIKKA OY P26975

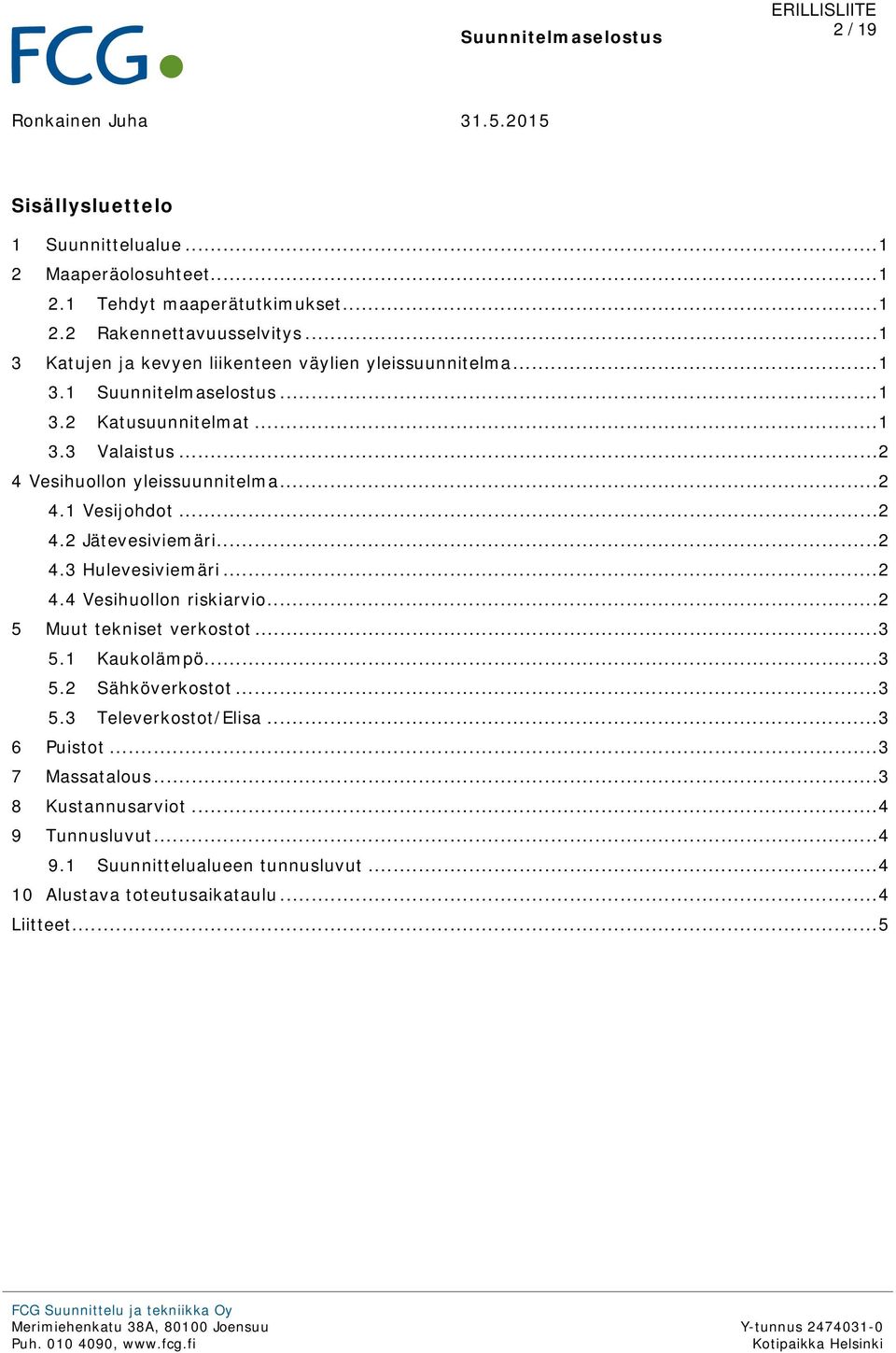

2 Suunnitelmaselostus 2 / 19 Ronkainen Juha Sisällysluettelo 1 Suunnittelualue Maaperäolosuhteet Tehdyt maaperätutkimukset Rakennettavuusselvitys Katujen ja kevyen liikenteen väylien yleissuunnitelma Suunnitelmaselostus Katusuunnitelmat Valaistus Vesihuollon yleissuunnitelma Vesijohdot Jätevesiviemäri Hulevesiviemäri Vesihuollon riskiarvio Muut tekniset verkostot Kaukolämpö Sähköverkostot Televerkostot/Elisa Puistot Massatalous Kustannusarviot Tunnusluvut Suunnittelualueen tunnusluvut Alustava toteutusaikataulu... 4 Liitteet... 5 FCG Suunnittelu ja tekniikka Oy Merimiehenkatu 38A, Joensuu Puh , Y-tunnus Kotipaikka Helsinki

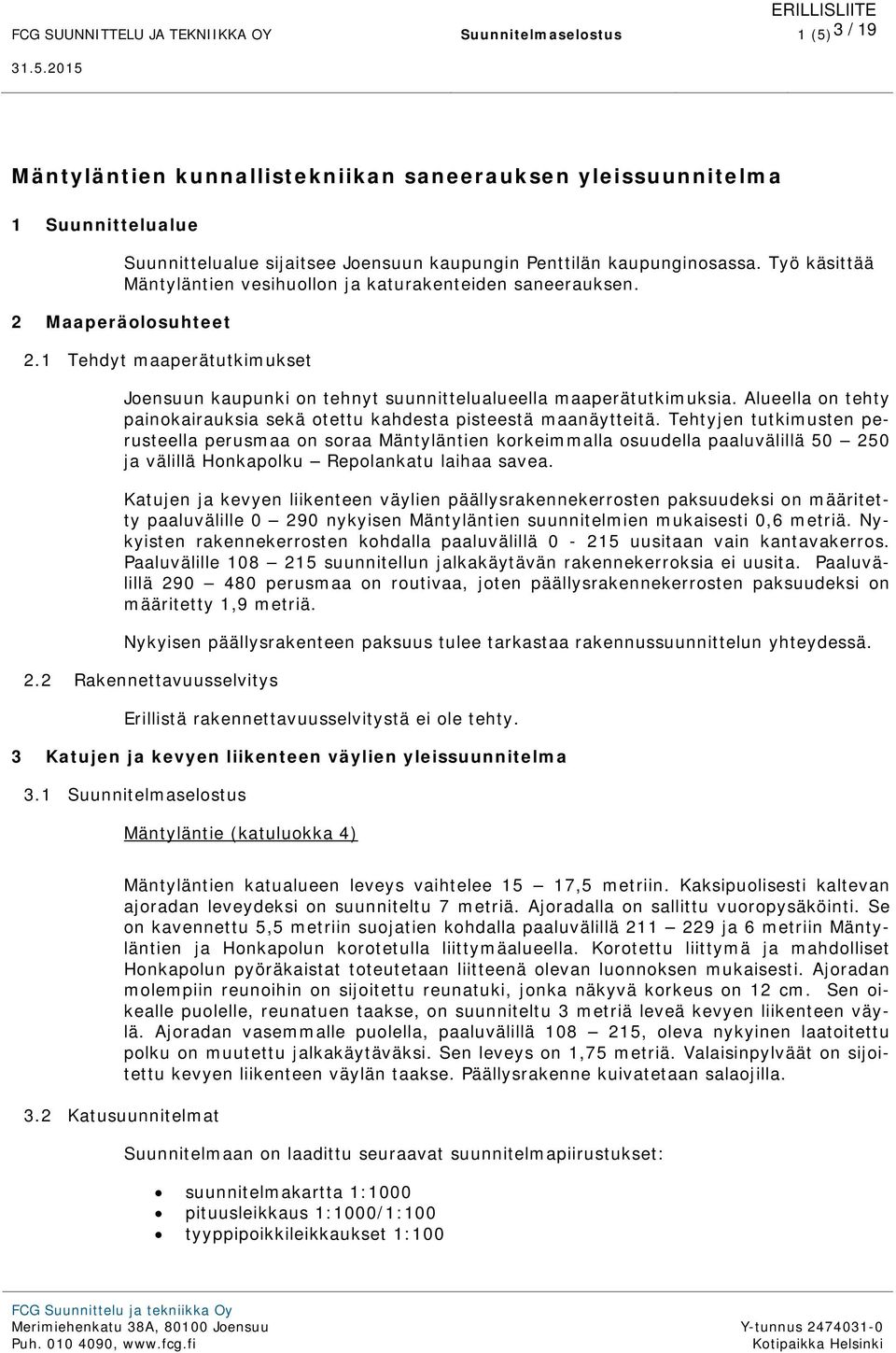

3 FCG SUUNNITTELU JA TEKNIIKKA OY Suunnitelmaselostus 1 (5) / 19 Mäntyläntien kunnallistekniikan saneerauksen yleissuunnitelma 1 Suunnittelualue Suunnittelualue sijaitsee Joensuun kaupungin Penttilän kaupunginosassa. Työ käsittää Mäntyläntien vesihuollon ja katurakenteiden saneerauksen. 2 Maaperäolosuhteet 2.1 Tehdyt maaperätutkimukset Joensuun kaupunki on tehnyt suunnittelualueella maaperätutkimuksia. Alueella on tehty painokairauksia sekä otettu kahdesta pisteestä maanäytteitä. Tehtyjen tutkimusten perusteella perusmaa on soraa Mäntyläntien korkeimmalla osuudella paaluvälillä ja välillä Honkapolku Repolankatu laihaa savea. Katujen ja kevyen liikenteen väylien päällysrakennekerrosten paksuudeksi on määritetty paaluvälille nykyisen Mäntyläntien suunnitelmien mukaisesti 0,6 metriä. Nykyisten rakennekerrosten kohdalla paaluvälillä uusitaan vain kantavakerros. Paaluvälille suunnitellun jalkakäytävän rakennekerroksia ei uusita. Paaluvälillä perusmaa on routivaa, joten päällysrakennekerrosten paksuudeksi on määritetty 1,9 metriä. Nykyisen päällysrakenteen paksuus tulee tarkastaa rakennussuunnittelun yhteydessä. 2.2 Rakennettavuusselvitys Erillistä rakennettavuusselvitystä ei ole tehty. 3 Katujen ja kevyen liikenteen väylien yleissuunnitelma 3.1 Suunnitelmaselostus Mäntyläntie (katuluokka 4) Mäntyläntien katualueen leveys vaihtelee 15 17,5 metriin. Kaksipuolisesti kaltevan ajoradan leveydeksi on suunniteltu 7 metriä. Ajoradalla on sallittu vuoropysäköinti. Se on kavennettu 5,5 metriin suojatien kohdalla paaluvälillä ja 6 metriin Mäntyläntien ja Honkapolun korotetulla liittymäalueella. Korotettu liittymä ja mahdolliset Honkapolun pyöräkaistat toteutetaan liitteenä olevan luonnoksen mukaisesti. Ajoradan molempiin reunoihin on sijoitettu reunatuki, jonka näkyvä korkeus on 12 cm. Sen oikealle puolelle, reunatuen taakse, on suunniteltu 3 metriä leveä kevyen liikenteen väylä. Ajoradan vasemmalle puolella, paaluvälillä , oleva nykyinen laatoitettu polku on muutettu jalkakäytäväksi. Sen leveys on 1,75 metriä. Valaisinpylväät on sijoitettu kevyen liikenteen väylän taakse. Päällysrakenne kuivatetaan salaojilla. 3.2 Katusuunnitelmat Suunnitelmaan on laadittu seuraavat suunnitelmapiirustukset: suunnitelmakartta 1:1000 pituusleikkaus 1:1000/1:100 tyyppipoikkileikkaukset 1:100 FCG Suunnittelu ja tekniikka Oy Merimiehenkatu 38A, Joensuu Puh , Y-tunnus Kotipaikka Helsinki

4 FCG SUUNNITTELU JA TEKNIIKKA OY Suunnitelmaselostus 2 (5) / Valaistus Mäntyläntie nykyinen katuvalaistus uusitaan Joensuun ulkovalaistuksen tarveselvityksen periaatteiden mukaisesti. Valaistus liitetään nykyiseen Honkapolun varressa olevan kerrostalon kellarissa sijaitsevaan katuvalokeskukseen. 4 Vesihuollon yleissuunnitelma 4.1 Vesijohdot 4.2 Jätevesiviemäri 4.3 Hulevesiviemäri Vesihuoltokaivannot rakennetaan Mäntyläntien ja Peltolankadun väliselle puistokaistalle sekä Mäntyläntien alle. Vesihuoltolinjojen alustava sijoitus on esitetty suunnitelmakartassa ja alustava korkeustieto pituusleikkauksissa sekä suunnitelmakartassa. Mäntyläntien vesihuoltolinjat välillä Honkapolku - Repolankatu perustetaan 0,35 metriä paksulle murskearinalle. Alueelle rakennettava vesijohto liitetään olemassa olevaan vesijohtoon Mäntyläntien paalun 290 kohdalla sekä Honkapolun, Lehtolankadun ja Repolankadun liittymissä. Nykyinen käytöstä poistettava vesijohto tulpataan vedenpitävästi. Alueen jätevedet johdetaan viettoviemärillä nykyiselle Peltolankadun jätevedenpumppaamolle. Mäntyläntiellä oleva nykyinen jätevesiviemäri saneerataan sujuttamalla ja kaivot uusitaan. Alueen hulevedet johdetaan Peltolankadun nykyiseen hulevesiviemäriin sekä Repolankadulle rakennettavaan hulevesiviemäriin. Mäntyläntieltä Peltolankadulle tuleva hulevesivirtaama on noin 70 l/s ja Repolankadulle tuleva virtaama noin 170 l/s. Käytöstä poistettavat betoniputket (300B) puretaan tai vaahtobetonoidaan ja muoviputket tulpataan vedenpitävästi. Käytöstä poistettavat kaivot puretaan. Mäntyläntien paaluvälillä olevan nykyisen hulevesiviemärin kunto sekä Mäntyläntien alkupään kiinteistöjen hulevesiviemärin liitoskorot on selvitettävä rakennussuunnittelun yhteydessä. 4.4 Vesihuollon riskiarvio Vesihuollonkaivanto on paikoin yli 2 metriä syvä. Vesijohtojen liitoskohdissa käsitellään paineellisia johtoja. Rakennushankkeen läheisyys aiheuttaa rakennetulle asuinalueelle melua, pölyä ja tärinää. Toimintaohjeet Yli 2 metriä syvistä kaivannoista laaditaan tarvittavat kaivantosuunnitelmat. Rakentamisen aikana noudatetaan työturvallisuusohjeita FCG Suunnittelu ja tekniikka Oy Merimiehenkatu 38A, Joensuu Puh , Y-tunnus Kotipaikka Helsinki

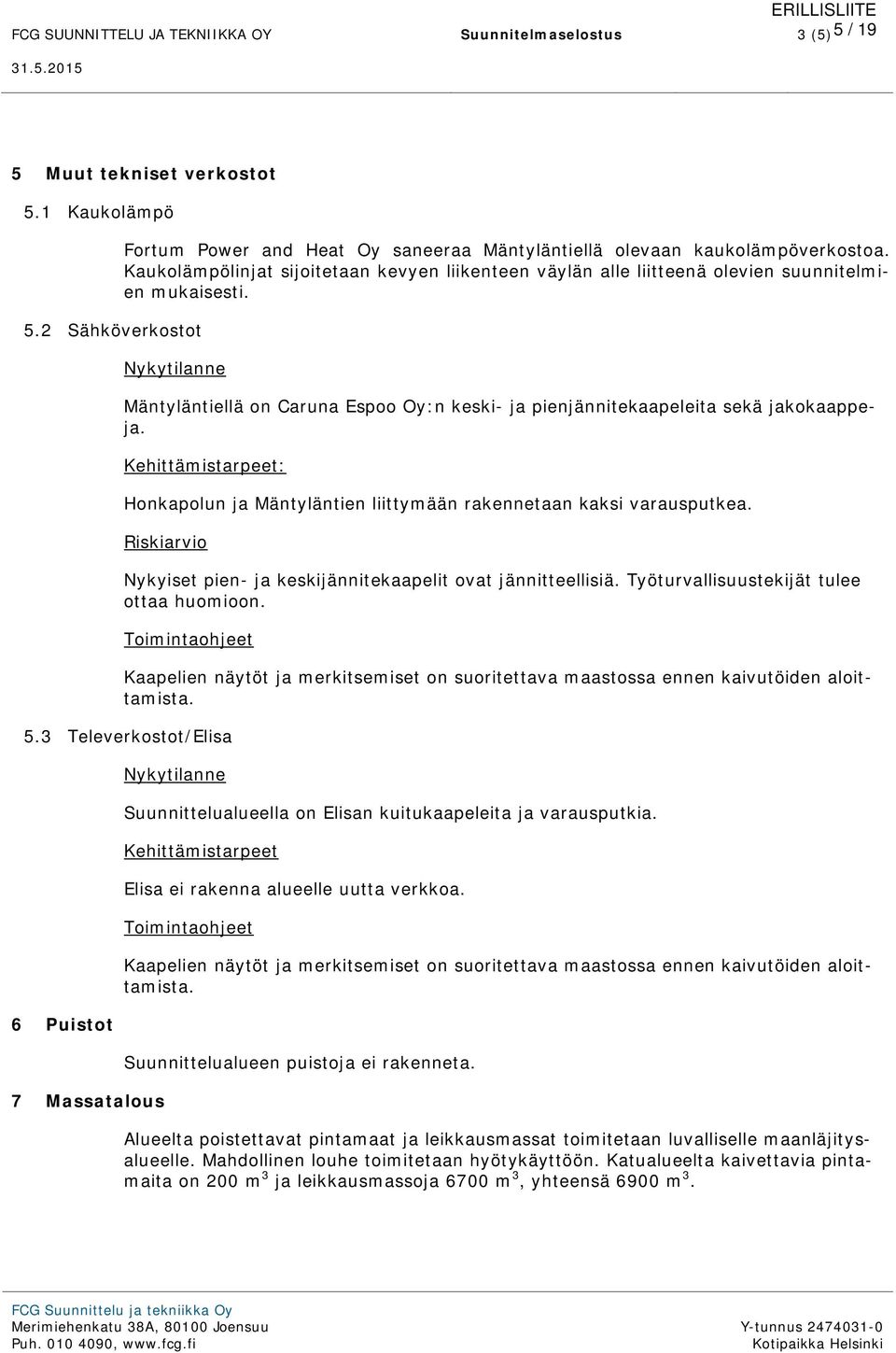

5 FCG SUUNNITTELU JA TEKNIIKKA OY Suunnitelmaselostus 3 (5) / 19 5 Muut tekniset verkostot 5.1 Kaukolämpö 5.2 Sähköverkostot Fortum Power and Heat Oy saneeraa Mäntyläntiellä olevaan kaukolämpöverkostoa. Kaukolämpölinjat sijoitetaan kevyen liikenteen väylän alle liitteenä olevien suunnitelmien mukaisesti. Nykytilanne Mäntyläntiellä on Caruna Espoo Oy:n keski- ja pienjännitekaapeleita sekä jakokaappeja. Kehittämistarpeet: Honkapolun ja Mäntyläntien liittymään rakennetaan kaksi varausputkea. Riskiarvio Nykyiset pien- ja keskijännitekaapelit ovat jännitteellisiä. Työturvallisuustekijät tulee ottaa huomioon. Toimintaohjeet Kaapelien näytöt ja merkitsemiset on suoritettava maastossa ennen kaivutöiden aloittamista. 5.3 Televerkostot/Elisa 6 Puistot 7 Massatalous Nykytilanne Suunnittelualueella on Elisan kuitukaapeleita ja varausputkia. Kehittämistarpeet Elisa ei rakenna alueelle uutta verkkoa. Toimintaohjeet Kaapelien näytöt ja merkitsemiset on suoritettava maastossa ennen kaivutöiden aloittamista. Suunnittelualueen puistoja ei rakenneta. Alueelta poistettavat pintamaat ja leikkausmassat toimitetaan luvalliselle maanläjitysalueelle. Mahdollinen louhe toimitetaan hyötykäyttöön. Katualueelta kaivettavia pintamaita on 200 m 3 ja leikkausmassoja 6700 m 3, yhteensä 6900 m 3. FCG Suunnittelu ja tekniikka Oy Merimiehenkatu 38A, Joensuu Puh , Y-tunnus Kotipaikka Helsinki

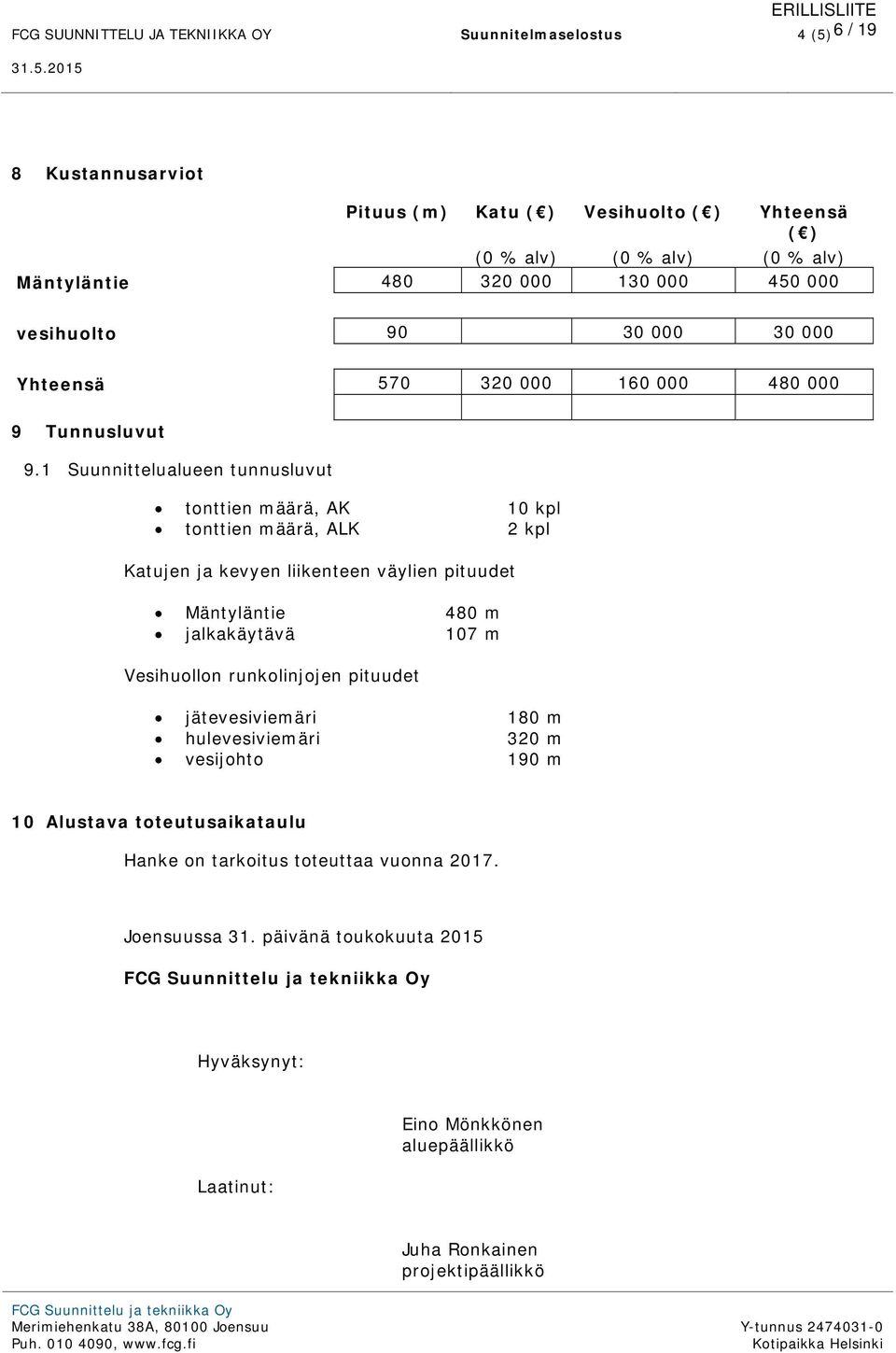

6 FCG SUUNNITTELU JA TEKNIIKKA OY Suunnitelmaselostus 4 (5) / 19 8 Kustannusarviot Pituus (m) Katu ( ) Vesihuolto ( ) Yhteensä ( ) (0 % alv) (0 % alv) (0 % alv) Mäntyläntie vesihuolto Yhteensä Tunnusluvut 9.1 Suunnittelualueen tunnusluvut tonttien määrä, AK 10 kpl tonttien määrä, ALK 2 kpl Katujen ja kevyen liikenteen väylien pituudet Mäntyläntie 480 m jalkakäytävä 107 m Vesihuollon runkolinjojen pituudet jätevesiviemäri 180 m hulevesiviemäri 320 m vesijohto 190 m 10 Alustava toteutusaikataulu Hanke on tarkoitus toteuttaa vuonna Joensuussa 31. päivänä toukokuuta 2015 FCG Suunnittelu ja tekniikka Oy Hyväksynyt: Laatinut: Eino Mönkkönen aluepäällikkö Juha Ronkainen projektipäällikkö FCG Suunnittelu ja tekniikka Oy Merimiehenkatu 38A, Joensuu Puh , Y-tunnus Kotipaikka Helsinki

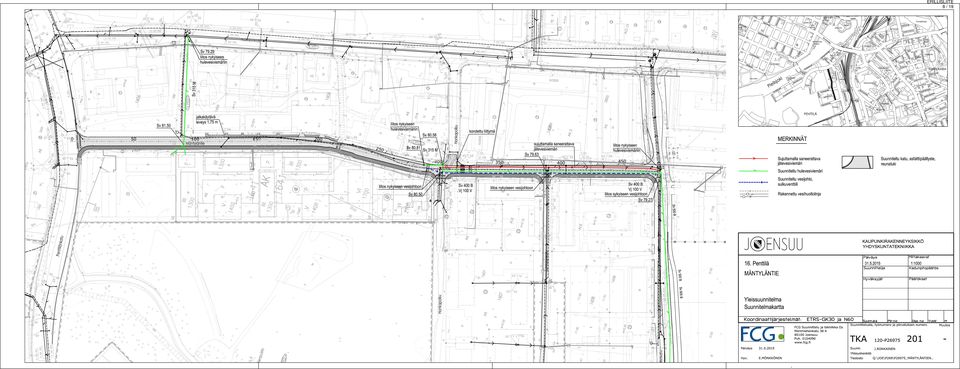

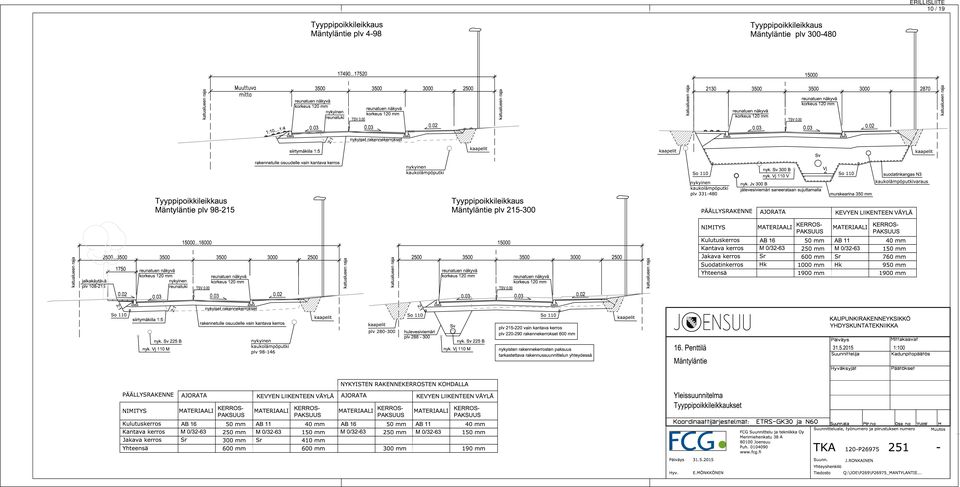

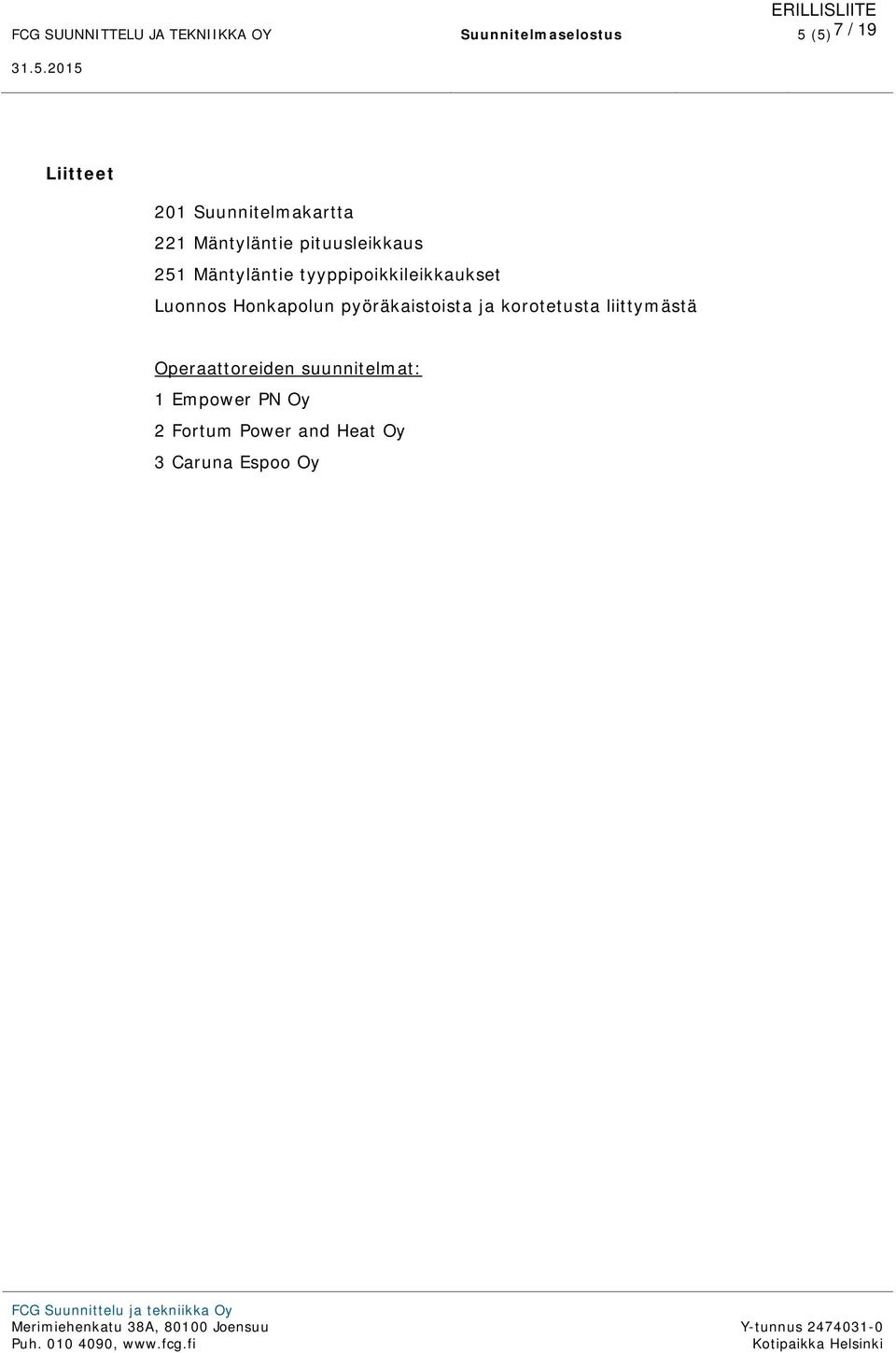

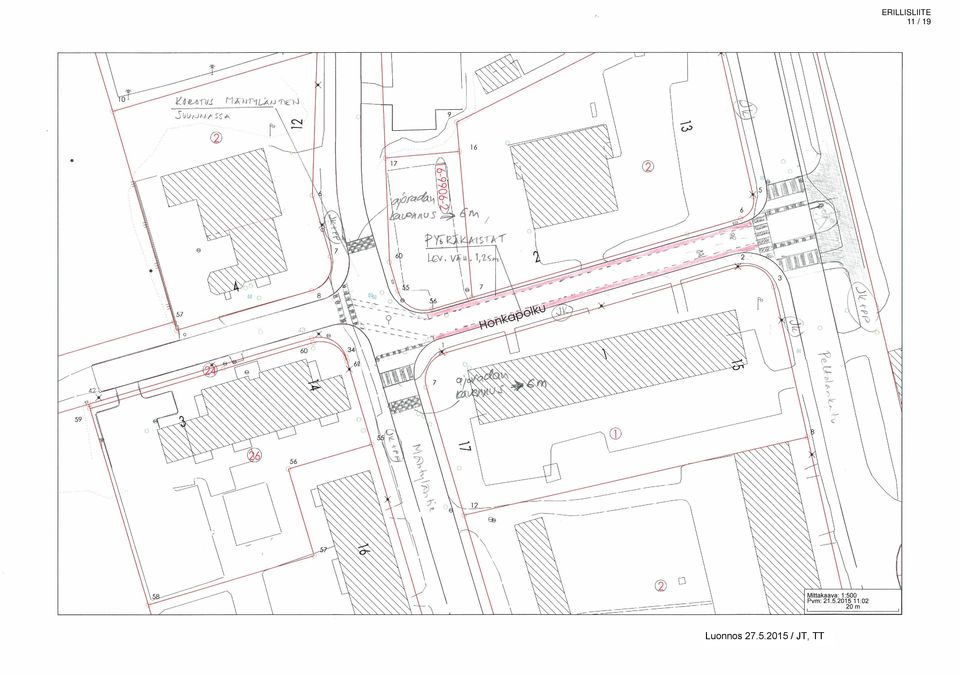

7 FCG SUUNNITTELU JA TEKNIIKKA OY Suunnitelmaselostus 5 (5) / 19 Liitteet 201 Suunnitelmakartta 221 Mäntyläntie pituusleikkaus 251 Mäntyläntie tyyppipoikkileikkaukset Luonnos Honkapolun pyöräkaistoista ja korotetusta liittymästä Operaattoreiden suunnitelmat: 1 Empower PN Oy 2 Fortum Power and Heat Oy 3 Caruna Espoo Oy FCG Suunnittelu ja tekniikka Oy Merimiehenkatu 38A, Joensuu Puh , Y-tunnus Kotipaikka Helsinki

8 8 / 19

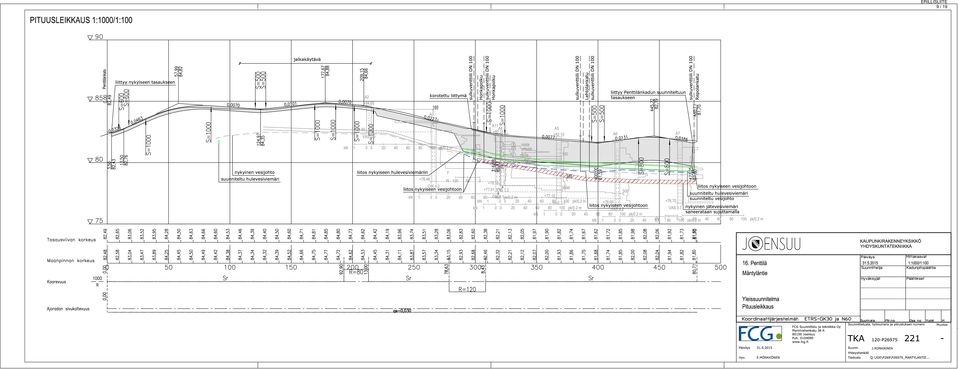

9 9 / 19

10 10 / 19

11 11 / 19

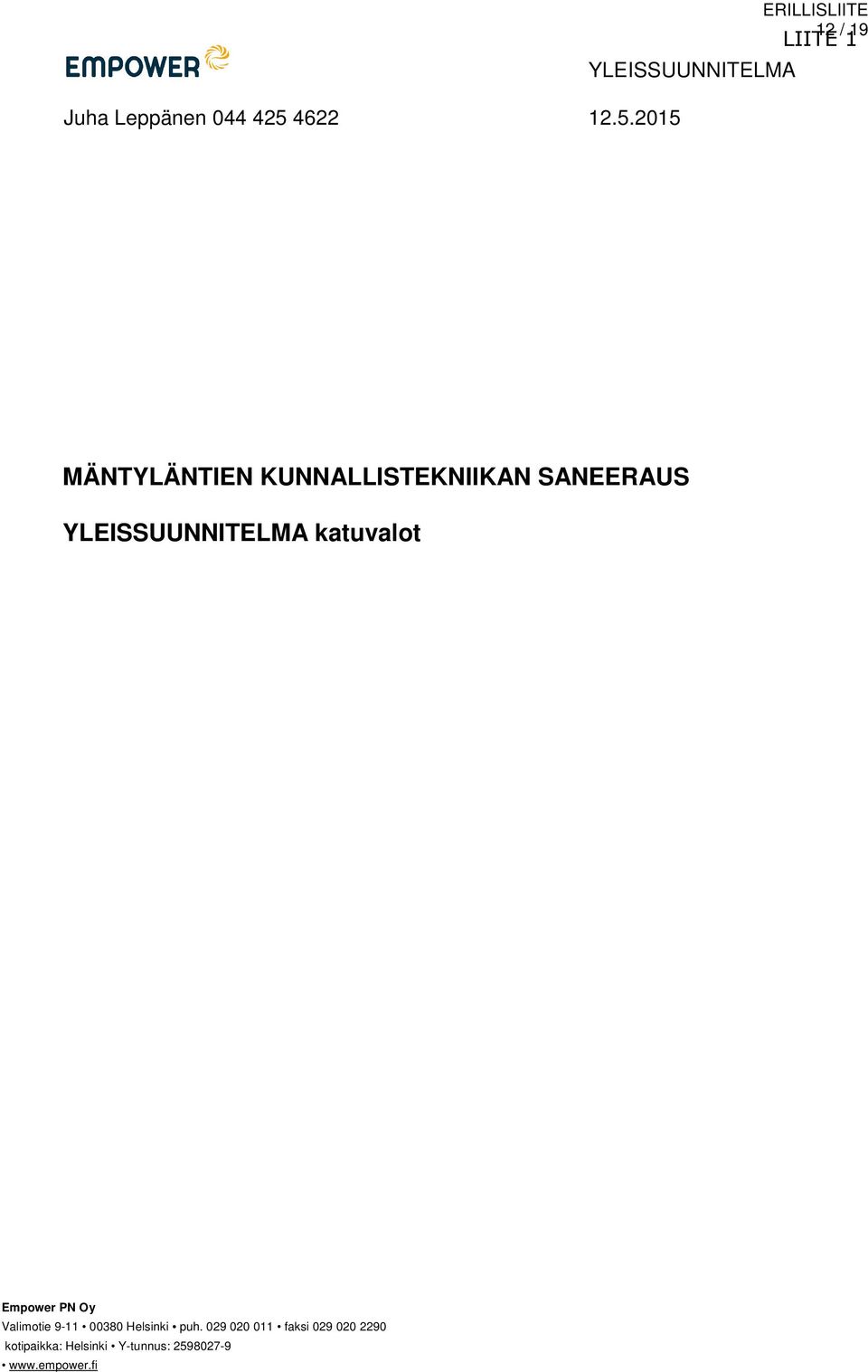

12 YLEISSUUNNITELMA Juha Leppänen / 19 LIITE 1 MÄNTYLÄNTIEN KUNNALLISTEKNIIKAN SANEERAUS YLEISSUUNNITELMA katuvalot Empower PN Oy Valimotie Helsinki puh faksi kotipaikka: Helsinki Y-tunnus:

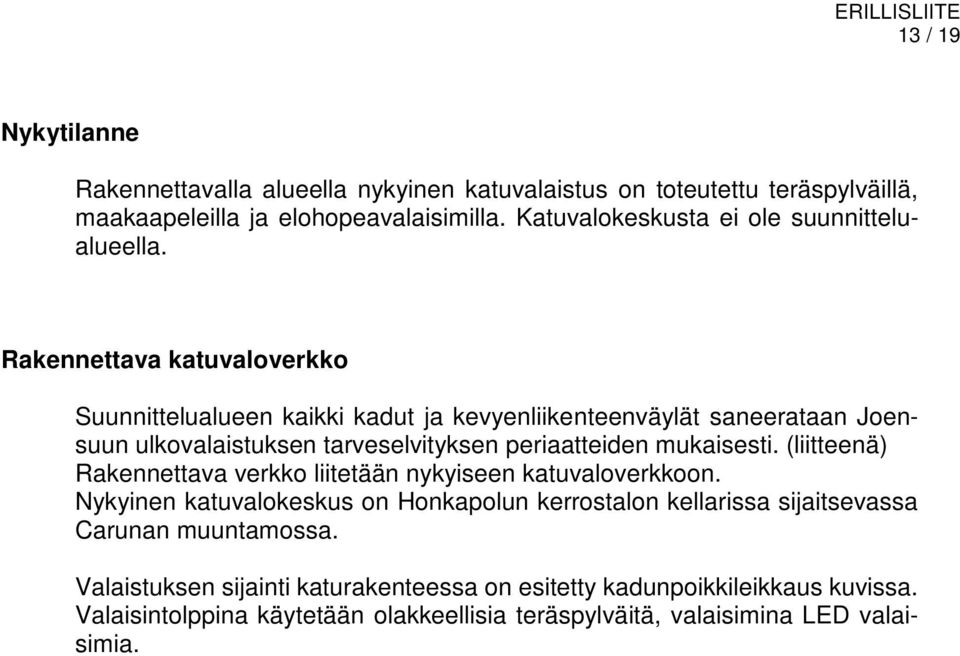

13 13 / 19 Nykytilanne Rakennettavalla alueella nykyinen katuvalaistus on toteutettu teräspylväillä, maakaapeleilla ja elohopeavalaisimilla. Katuvalokeskusta ei ole suunnittelualueella. Rakennettava katuvaloverkko Suunnittelualueen kaikki kadut ja kevyenliikenteenväylät saneerataan Joensuun ulkovalaistuksen tarveselvityksen periaatteiden mukaisesti. (liitteenä) Rakennettava verkko liitetään nykyiseen katuvaloverkkoon. Nykyinen katuvalokeskus on Honkapolun kerrostalon kellarissa sijaitsevassa Carunan muuntamossa. Valaistuksen sijainti katurakenteessa on esitetty kadunpoikkileikkaus kuvissa. Valaisintolppina käytetään olakkeellisia teräspylväitä, valaisimina LED valaisimia.

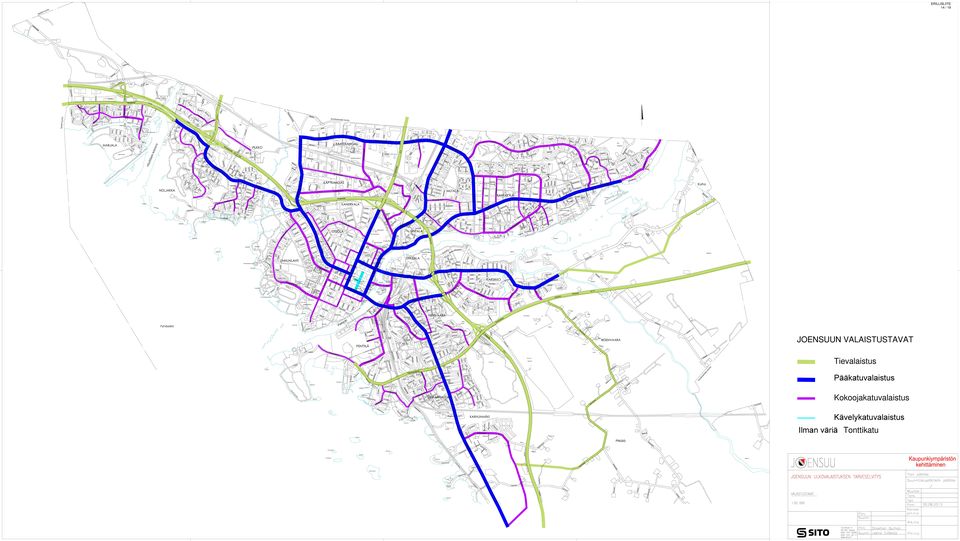

14 14 / 19 JOENSUUN VALAISTUSTAVAT Tievalaistus Kokoojakatuvalaistus Tonttikatu

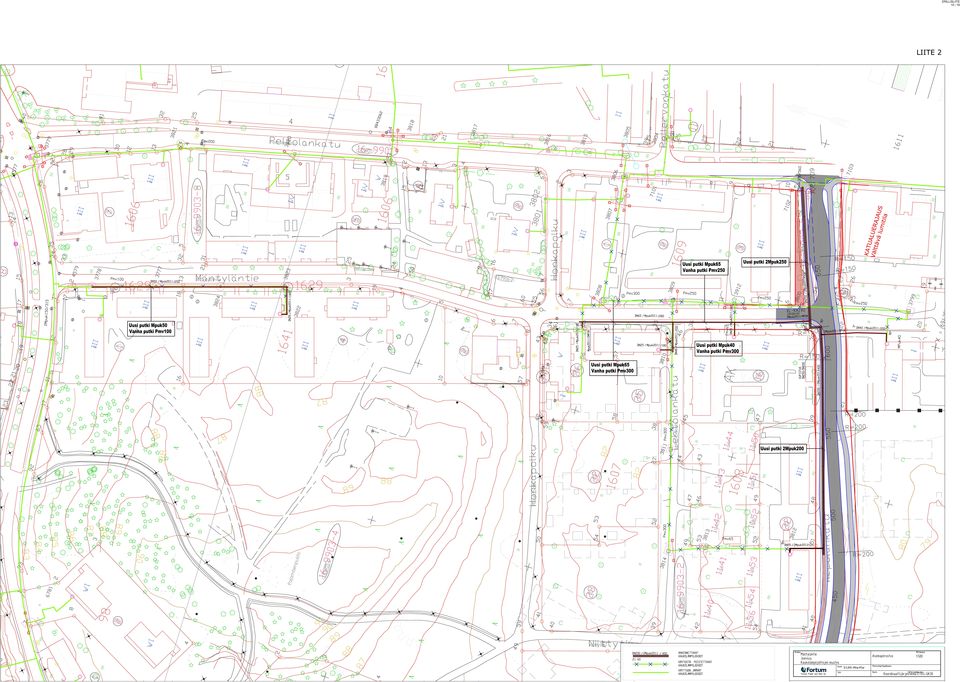

15 LIITE 2 15 / 19

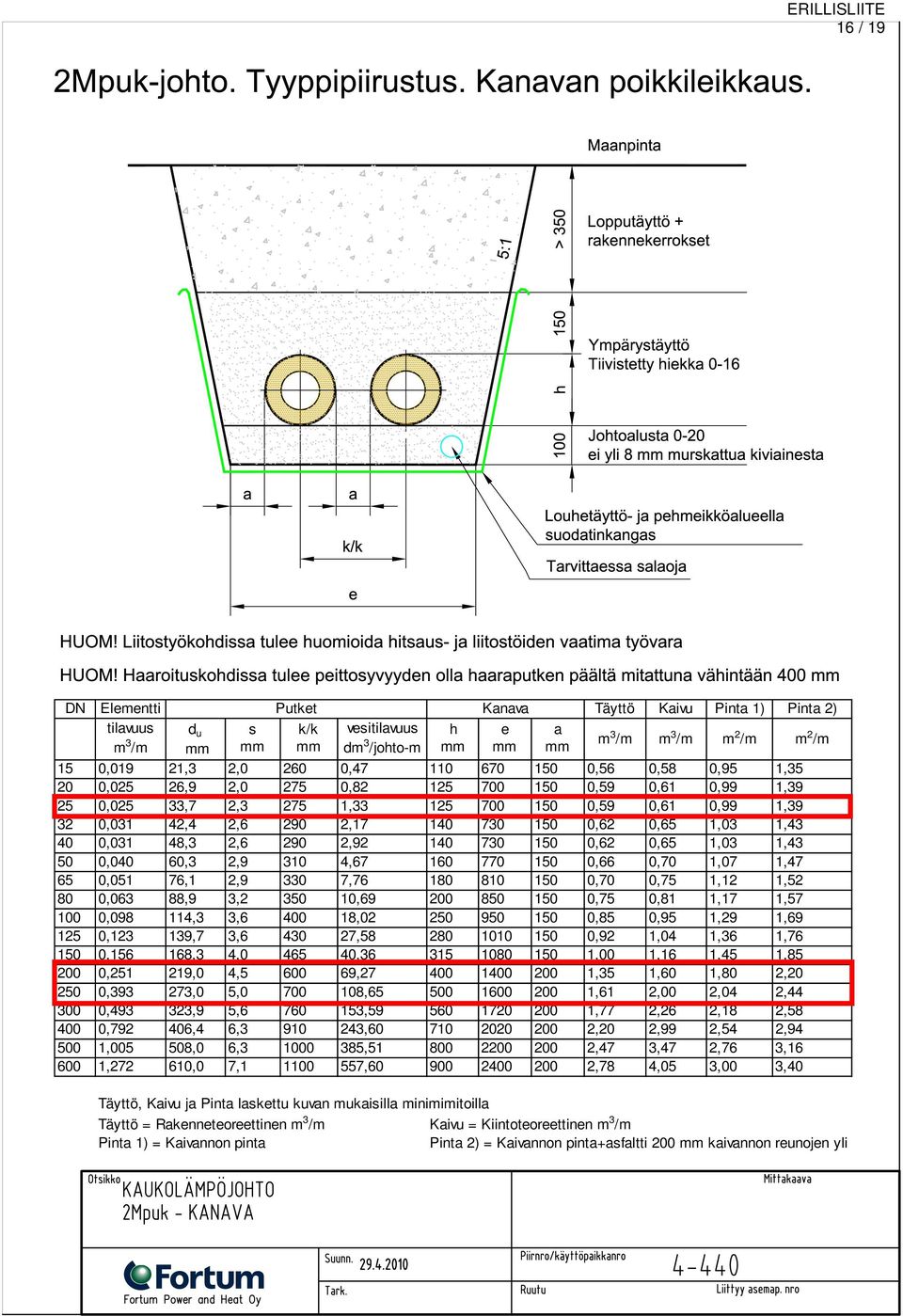

16 16 / 19 DN Elementti Putket Kanava Täyttö Kaivu Pinta 1) Pinta 2) tilavuus d u s k/k vesitilavuus h e a m 3 /m mm mm mm dm 3 /johto-m mm mm mm m 3 /m m 3 /m m 2 /m m 2 /m 15 0,019 21,3 2, , ,56 0,58 0,95 1, ,025 26,9 2, , ,59 0,61 0,99 1, ,025 33,7 2, , ,59 0,61 0,99 1, ,031 42,4 2, , ,62 0,65 1,03 1, ,031 48,3 2, , ,62 0,65 1,03 1, ,040 60,3 2, , ,66 0,70 1,07 1, ,051 76,1 2, , ,70 0,75 1,12 1, ,063 88,9 3, , ,75 0,81 1,17 1, , ,3 3, , ,85 0,95 1,29 1, , ,7 3, , ,92 1,04 1,36 1, , ,3 4, , ,00 1,16 1,45 1, , ,0 4, , ,35 1,60 1,80 2, , ,0 5, , ,61 2,00 2,04 2, , ,9 5, , ,77 2,26 2,18 2, , ,4 6, , ,20 2,99 2,54 2, , ,0 6, , ,47 3,47 2,76 3, , ,0 7, , ,78 4,05 3,00 3,40 Täyttö, Kaivu ja Pinta laskettu kuvan mukaisilla minimimitoilla Täyttö = Rakenneteoreettinen m 3 /m Kaivu = Kiintoteoreettinen m 3 /m Pinta 1) = Kaivannon pinta Pinta 2) = Kaivannon pinta+asfaltti 200 mm kaivannon reunojen yli

17 17 / 19 DN Elementti Putket Kanava Täyttö Kaivu Pinta 1) Pinta 2) tilavuus d u s k/k vesitilavuus h e a m 3 /m mm mm mm dm 3 /johto-m mm mm mm m 3 /m m 3 /m m 2 /m m 2 /m 15 0,020 21,3 2,0 40,3 0, ,50 0,54 0,86 1, ,020 26,9 2,0 45,9 0, ,50 0,54 0,86 1, ,025 33,7 2,3 52,7 1, ,52 0,57 0,89 1, ,031 42,4 2,6 61,4 2, ,55 0,61 0,92 1, ,031 48,3 2,6 67,3 2, ,55 0,61 0,92 1, ,049 60,3 2,9 80,3 4, ,60 0,70 0,99 1, ,062 76,1 2,9 96,1 7, ,63 0,75 1,03 1, ,078 88,9 3,2 113,9 10, ,67 0,82 1,08 1, , ,3 3,6 139,3 18, ,75 1,00 1,20 1, , ,7 3,6 169,7 27, ,84 1,23 1,34 1, , ,3 4,0 208,3 40, ,89 1,38 1,42 1, , ,0 4,5 264,0 69, ,01 1,80 1,63 2, , ,0 5,0 318,0 108, ,13 2,40 1,90 2,30 Täyttö, Kaivu ja Pinta laskettu kuvan mukaisilla minimimitoilla Täyttö = Rakenneteoreettinen m 3 /m Kaivu = Kiintoteoreettinen m 3 /m Pinta 1) = Kaivannon pinta Pinta 2) = Kaivannon pinta+asfaltti 200 mm kaivannon reunojen yli

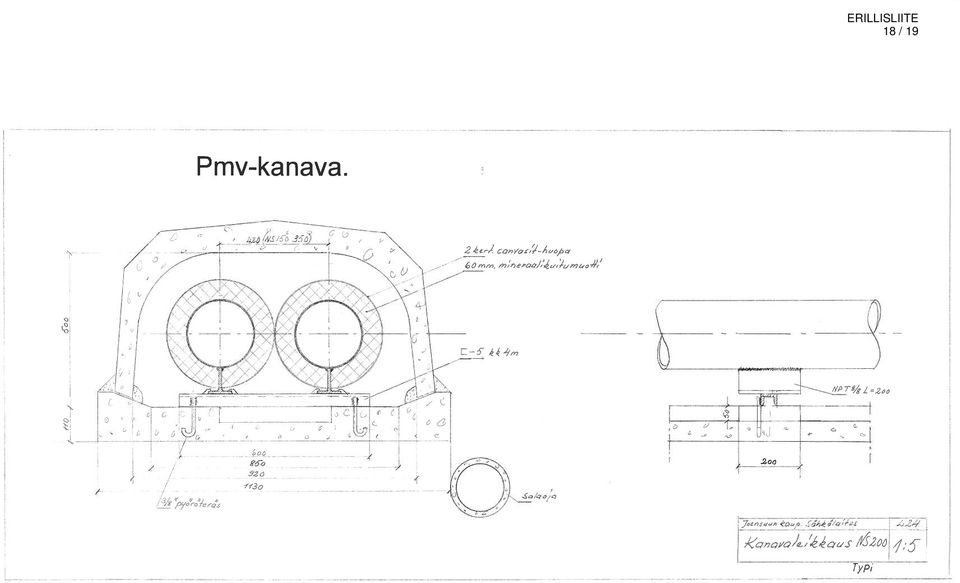

18 18 / 19

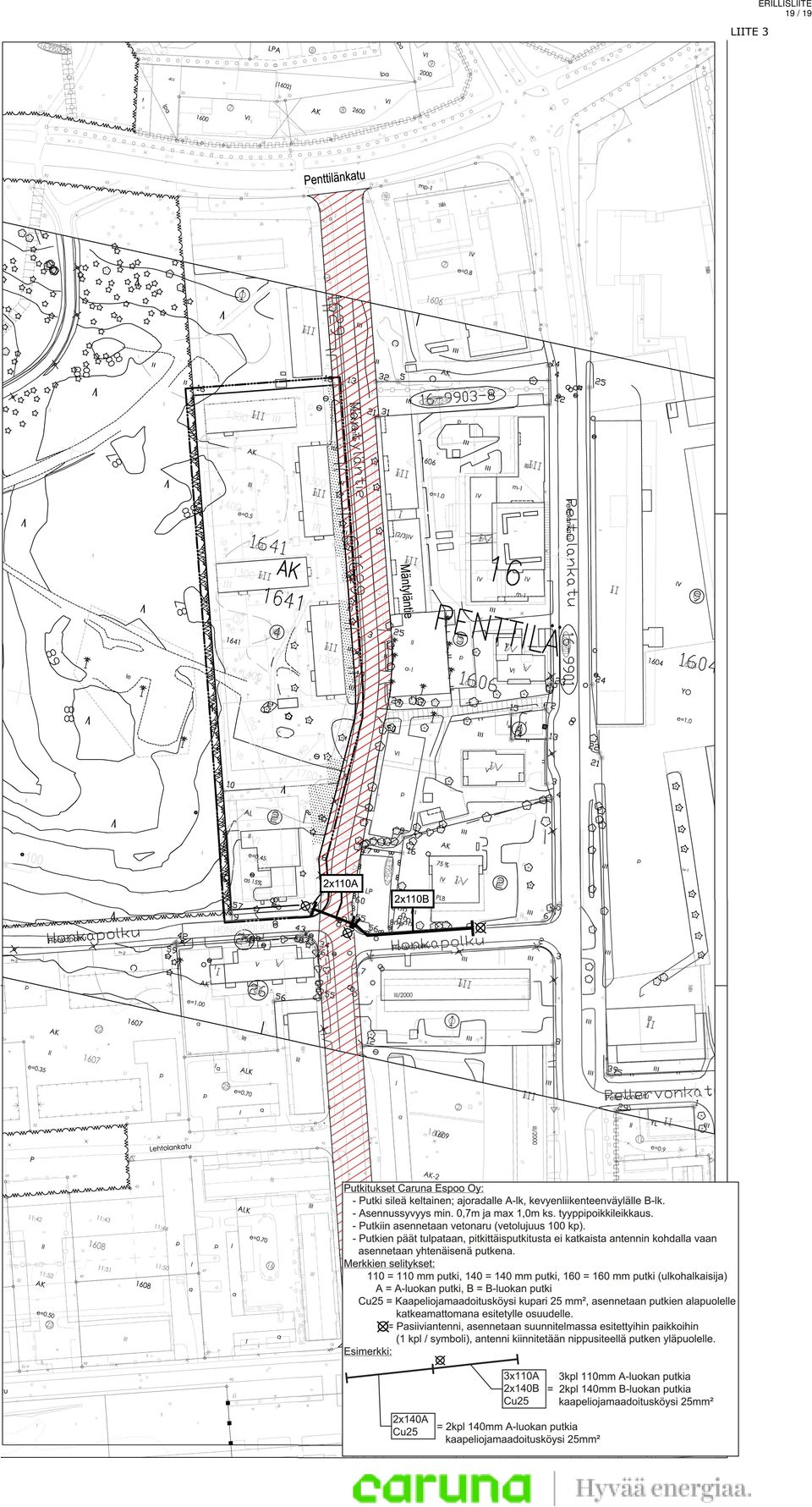

19 LIITE 3 19 / 19
