1 OMATOIMISEEN RAKENTAMISEEN VARATTUJEN TONTTIEN 1 (2) K45031 T ALUSTAVA KURTTILA MAAKAUPPIAANKUJA KORTTELI T3 Yleistä Alueen alustavaa rakennettavuusselvityksen määrittämistä varten on lähtötietoina käytetty geotekniikkayksikön pohjatutkimusrekisterin tietoja sekä maaperä- ja rakennettavuuskarttoja. Maaperä Maanpinta tontilla on tasainen ja se on noin tasolla +8,0. Kantakartan tietojen mukaan tontilla on luonnontilaista peltoa. Tontin luonnollinen pohjamaa on savea. Vuonna 2016 tontilla tehdyssä painokairauksessa on havaittu olevan noin 3,6 m savea pohjamaan päällä ja kairaus on päättynyt kiveen, lohkareeseen tai kallioon noin 3,9 m syvyydellä maanpinnasta. Tontista pohjoiseen noin 45 m päässä olevasta pohjavedenpinnan havaintoputkesta on vuosina pohjavedenpinnan havaittu vaihdelleen noin +0,4 +0,9 m maanpinnan yläpuolella, eli alueen pohjavesi on paineellista. Espoon kaupungin ympäristökeskuksen mahdollisesti pilaantuneet maa -rekisterin mukaan alueella ei aikaisemman toimintahistorian perusteella ole syytä epäillä maaperän pilaantumista. Tontin pohjoisreunasta on varattu käyttöoikeus tontin 4 johdoille ja kulkuyhteydelle. Arvio perustamisesta Rakennukset Rakennukset perustetaan tukipaaluilla ja alimmat lattiat tehdään kantavina. Perustukset salaojitetaan ja varustetaan routasuojauksella VTT:n talonrakennuksen routasuojausohjeet 2007 mukaisesti. Piha-alueet ja putkijohdot Pihan päällystettävät alueet ja putkijohdot suositellaan perustettavaksi pilaristabiloinnin varaan. Jatkotoimenpiteet Tämä selvitys ei ole riittävä lopullisia rakennussuunnitelmia varten, vaan tulevien rakennuspaikkojen kohdilta tulee tehdä lisäpohjatutkimuksia maakerrosten varmistamiseksi, lopullisen perustamistavan määrittämistä ja yksityiskohtaista perustamisen suunnittelua varten.

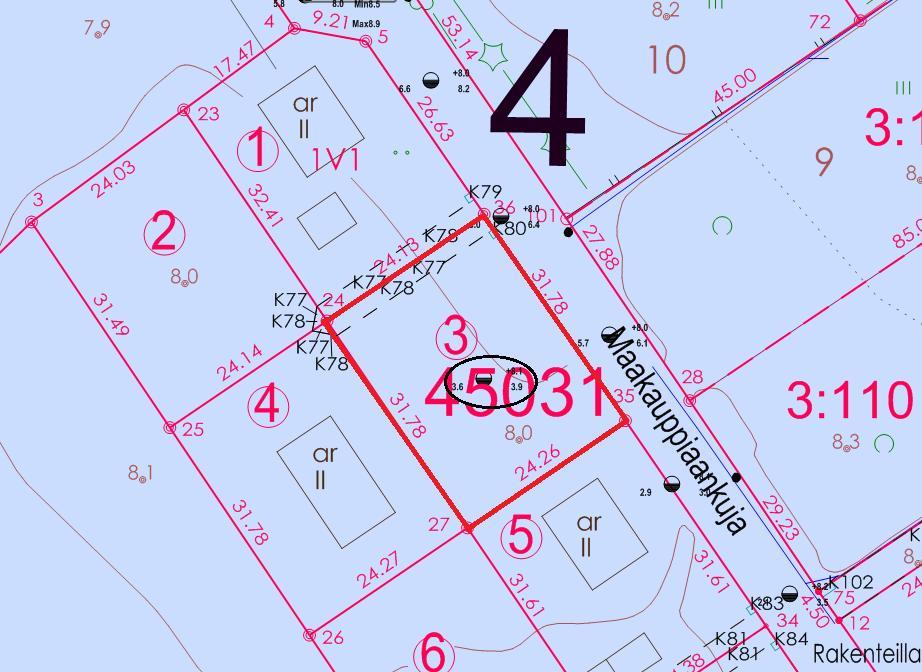

2 OMATOIMISEEN RAKENTAMISEEN VARATTUJEN TONTTIEN 2 K45031 T Tontin rakennettavuusluokka: 4 (Vaikeasti rakennettava syvä pehmeikkö) Ympyröityjen kairausten diagrammit (Huom. Ei mittakaavassa) Espoossa geo@espoo.fi Kaupunkitekniikan keskus / Geotekniikkayksikkö

3 OMATOIMISEEN RAKENTAMISEEN VARATTUJEN TONTTIEN 1 (2) K45031 T ALUSTAVA KURTTILA MAAKAUPPIAANKUJA KORTTELI T6 Yleistä Alueen alustavaa rakennettavuusselvityksen määrittämistä varten on lähtötietoina käytetty geotekniikkayksikön pohjatutkimusrekisterin tietoja sekä maaperä- ja rakennettavuuskarttoja. Maaperä Maanpinta tontilla on tasainen ja se on noin tasolla +8,0. Kantakartan tietojen mukaan tontilla on luonnontilaista peltoa. Tontin luonnollinen pohjamaa on savea. Vuonna 2016 tontilla tehdyssä painokairauksessa on havaittu olevan noin 3,4 m savea pohjamaan päällä ja kairaus on päättynyt kiveen, lohkareeseen tai kallioon noin 4,5 m syvyydellä maanpinnasta. Tontista pohjoiseen noin 75 m päässä olevasta pohjavedenpinnan havaintoputkesta on vuosina pohjavedenpinnan havaittu vaihdelleen noin +0,4 +0,9 m maanpinnan yläpuolella, eli alueen pohjavesi on paineellista. Espoon kaupungin ympäristökeskuksen mahdollisesti pilaantuneet maa -rekisterin mukaan alueella ei aikaisemman toimintahistorian perusteella ole syytä epäillä maaperän pilaantumista. Arvio perustamisesta Rakennukset Rakennukset perustetaan tukipaaluilla ja alimmat lattiat tehdään kantavina. Perustukset salaojitetaan ja varustetaan routasuojauksella VTT:n talonrakennuksen routasuojausohjeet 2007 mukaisesti. Piha-alueet ja putkijohdot Pihan päällystettävät alueet ja putkijohdot suositellaan perustettavaksi pilaristabiloinnin varaan. Jatkotoimenpiteet Tämä selvitys ei ole riittävä lopullisia rakennussuunnitelmia varten, vaan tulevien rakennuspaikkojen kohdilta tulee tehdä lisäpohjatutkimuksia maakerrosten varmistamiseksi, lopullisen perustamistavan määrittämistä ja yksityiskohtaista perustamisen suunnittelua varten.

4 OMATOIMISEEN RAKENTAMISEEN VARATTUJEN TONTTIEN 2 K45031 T Tontin rakennettavuusluokka: 4 (Vaikeasti rakennettava syvä pehmeikkö) Ympyröityjen kairausten diagrammit (Huom. Ei mittakaavassa) Espoossa geo@espoo.fi Kaupunkitekniikan keskus / Geotekniikkayksikkö

5 OMATOIMISEEN RAKENTAMISEEN VARATTUJEN TONTTIEN 1 (2) K45033 T ALUSTAVA KURTTILA MAAKAUPPIAANKUJA KORTTELI T8 Yleistä Alueen alustavaa rakennettavuusselvityksen määrittämistä varten on lähtötietoina käytetty geotekniikkayksikön pohjatutkimusrekisterin tietoja sekä maaperä- ja rakennettavuuskarttoja. Maaperä Maanpinta tontilla viettää lounaaseen päin ja maanpinnan taso vaihtelee noin +12,5 +14,5 välillä. Kantakartan tietojen mukaan tontti on luonnontilaista niittyä ja tontin pohjoisosan poikki kulkee alle 2 m syvä oja. Tontin luonnollinen pohjamaa on tontin koillisosassa moreenia ja muutoin moreenin päällä olevaa silttiä/savea. Tontilla vuonna 2016 tehdyssä painokairauksessa on havaittu olevan hieman silttiä/hiekkaa moreenin päällä ja kairaus on lopetettu määräsyvyyteen noin 2,7m syvyydellä maanpinnasta. Espoon kaupungin ympäristökeskuksen mahdollisesti pilaantuneet maa -rekisterin mukaan alueella ei aikaisemman toimintahistorian perusteella ole syytä epäillä maaperän pilaantumista. Arvio perustamisesta Rakennukset Rakennukset voidaan perustaa maan- tai kallionvaraisesti, kun humusmaa on poistettu. Perustukset salaojitetaan ja varustetaan routasuojauksella VTT:n talonrakennuksen routasuojausohjeet 2007 mukaisesti. Piha-alueet ja putkijohdot Piha-alueen liikennealueet voidaan tontilla perustaa maan- tai kallionvaraisesti. Putkijohdot voidaan perustaa tontilla maan- tai kallionvaraisesti. Putkijohtojen sijainnista riippuen tulee varautua louhintaan. Jatkotoimenpiteet Tämä selvitys ei ole riittävä lopullisia rakennussuunnitelmia varten, vaan tulevien rakennuspaikkojen kohdilta tulee tehdä lisäpohjatutkimuksia maakerrosten varmistamiseksi, lopullisen perustamistavan määrittämistä ja yksityiskohtaista perustamisen suunnittelua varten.

6 OMATOIMISEEN RAKENTAMISEEN VARATTUJEN TONTTIEN 2 K45033 T Tontin rakennettavuusluokka: 2 (Normaalisti rakennettava) Ympyröityjen kairausten diagrammit (Huom. Ei mittakaavassa) Espoossa geo@espoo.fi Kaupunkitekniikan keskus / Geotekniikkayksikkö
