Vastekorjaus (ekvalisointi) Lähteet: Zölzer. Digital audio signal processing. Wiley & Sons. Zölzer (ed.) DAFX Digital Audio Effects. Wiley & Sons.
|
|
- Aune Aho
- 6 vuotta sitten
- Katselukertoja:
Transkriptio
1 Vastekorjaus (ekvalisointi) Lähteet: Zölzer. Digital audio signal processing. Wiley & Sons. Zölzer (ed.) DAFX Digital Audio Effects. Wiley & Sons. Sisältö: Johdanto IIR vai FIR äänten suodattamiseen? Suodatinrakenteita Diskreettien IIR:ien suunnittelu jatkuva-aikaisista yllykorjaimet Parametriset IIR-rakenteet Johdanto Vastekorjaus Spektrin ekvalisointi on yksi äänisignaalinkäsittelyn perusoperaatioita Vastekorjaimia eli ekvalisaattoreita on sekä ammattikäytössä että kuluttajilla kuluttajalaitteissa (esim. autoradio tai vahvistin) käytetään tyypillisesti yksinkertaista basson ja diskantin säätöä studioissa ja ammattimaisessa äänentoistossa käytetään hieman monimutkaisempia laitteita, esim. kolmannesoktaaveittain säädettävää korjainta Seuraavassa käsitellään vastekorjauksessa tavallisimmin tarvittavien suodattimien suunnittelua tässä kalvosetissä IIR-korjaimia, seuraavassa FIR-suodinpankkeja lähdemateriaalissa käytetään IIR- ja FIR-suodattimista nimiä rekursiiviset ja ei-rekursiiviset suodattimet à termit OK Johdanto. IIR vai FIR äänten suodattamiseen? Vastekorjaus 3 IIR vai FIR äänten suodattamiseen? Vastekorjaus 4 IIR-suodattimet ovat laskennallisesti huomattavasti tehokkaampia kapea siirtymäkaista saavutetaan pienellä määrällä suodinkertoimia FIR-suodattimet mahdollistavat lineaarisen vaihevasteen äänen tapauksessa tämä ei ole mikään itseisarvo, sillä ihmiskuulo ei ole herkkä taajuuskomponenttien vaiheille magnitudivaste on huomattavasti tärkeämpi (vrt. näköaisti: ei päde) à puoltaa IIR-suodattimien valintaa matalien taajuuksilla vaiheilla on vaikutusta stereokuvaan äänipuolellakin on signaaleita, joissa signaalin muodon säilyminen (eli vaihevaste) on tärkeä, esim. amplitudiverhokäyrä ajan funktiona FIR-suodattimet mahdollistavat täydellisemmän vasteen hallinnan suodatinpankkeja suunnitellessa FIR-suodattimilla saavutetaan ns. täydellinen rekonstruktio, eli analyysi/synteesi pankki ei muuta signaalia, mikäli kaistoilla ei tehdä kvantisointia tai muuta prosessointia helpottaa esim. audiokoodekin suunnittelua (useimmat käyttävät FIR-pankkia) Vasteen säätäminen reaaliaikaisesti (esim. rajataajuuden säätäminen) onnistuu helpommin IIR-suodattimella parametriset suodatinrakenteet FIR:n etuja myös varma stabiilisuus, ja yleensä lyhyempi tarvittava sananpituus suodattimen kertoimia ja tilamuuttujia kvantisoidessa à Valinta riippuu käyttötarkoituksesta ja tehokkuusvaatimuksista
2 . Suodatinrakenteita Vastekorjaus 5 Suodatinrakenteita Vastekorjaus 6 Kiinteän vasteen suodatin voidaan käytännössä suunnitella millä tahansa suunnittelumenetelmällä Usein halutaan säätää suodattimen parametreja ainakin vahvistus tietyllä taajuusalueella mahdollisesti myös taajuuskaistojen keskitaajuus ja kaistanleveys Kaksi vaihtoehtoa: joukko rinnakkaisia kaistanpäästösuotimia tai joukko hyllykorjaimia sarjaankytkettynä Kaistanpäätösuotimet rinnakkain suodatinpankki, käsitellään omassa luentokokonaisuudessa Suodatinrakenteita Vastekorjaus 7 yllysuotimia kaskadissa joustavampi kaistojen raja- ja keskitaajuuksien ja kaistanleveyksien säätö Diskreettien IIR-suodattimien suunnittelu jatkuva-aikaisista suodattimista Vastekorjaus 8 IIR-suodinten suunnittelussa yleisin menetelmä on bilineaarimuunnos, joka muuttaa jatkuva-aikaisen (stason) siirtofunktion diskreettiaikaiseksi (z-tasoon) Jatkuva-aikaisen siirtofunktion (s) suunnittelu tyypillisesti käytetään pohjana normalisoitua muotoa jostain analogisesta suotimesta (Butterworth, Chebyshew I,II, elliptinen) käsitellään siirtofunktion normaalimuotoa halutun rajataajuuden, siirtokaistan ja vahvistuksen saamiseksi à valmiit suunnittelumenetelmät ovat olemassa ja selkeitä käyttää s-tason siirtofunktio on usein yksinkertaisempi ja jo siirtofunktiosta näkee (harjaantumalla) vasteen käyttäytymistä Em. menetelmillä saadaan jatkuva-aikainen siirtofunktio (s), joka sitten muutetaan bilineaarimuunnoksella diskreettiaikaiseen muotoon (z)

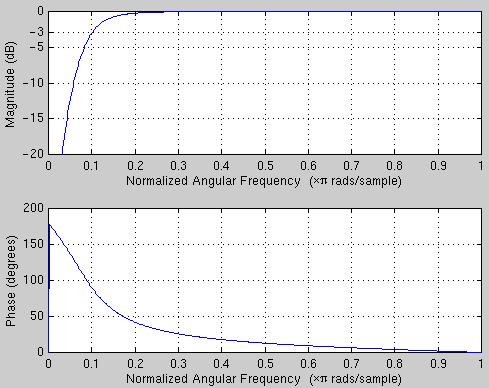

3 IIR-suodinten suunnittelu bilineaarimuunnoksella Kurssivaatimuksia koskeva huomautus Vastekorjaus 9. Bilineaarimuunnos Vastekorjaus Tässä noudatamme signaalinkäsittelyn johdatuskursseilla valittua tapaa tukeutua osittain Matlabin valmiisiin rutiineihin etu: voidaan keskittyä suodattimien käytännöllisiin ominaisuuksiin, tarvitsematta hukkua kaavanpyöritykseen ja arvojen taulukointiin s-tason siirtofunktioita voi suunnitella Matlabissa, ja muunnoksen z-tasoon voi myös tehdä Matlabin avulla, kuten seuraavassa nähdään Tämän kalvosetin (Vastekorjaus) osalta ei tarvitse opetella ulkoa yksittäisiä kaavoja riittää ymmärtää periaatetasolla miten suotimia suunnitellaan ja tietää mitä eri suodintyypeillä tarkoitetaan kaavanpyöritys toivottavasti silti auttaa ymmärtämään syvällisemmin, miten esim. Matlabin suodinsuunnittelurutiinit on tehty (kokeile type butter Matlabissa) kaavapuoli kartuttaa signaalinkäsittelyn osaamista yleisemmin, eikä ole pelkästään audiospesifiä Bilineaarimuunnoksella s-tasosta z-tasoon saadaan jatkuva-aikaisesta siirtofunktiosta (s) diskreetti (z) Bilineaarimuunnos on yksinkertainen s-tason imaginääriakselin kuvaus z-tason yksikköympyrälle s-tason jw-akseli (W on taajuus) à z-tason ympyrä e jw (w taajuus) koko taajuusakseli - W kuvautuu välille -p w p Bilineaarimuunnos Vastekorjaus Bilineaarimuunnos Vastekorjaus Kuvaus tehdään korvaamalla s siirtofunktiossa (s) z - s T z + käytännössä ei aleta käsin laskemaan, vaan Matlabissa T/f s on muunnoksen näytteenottoväli, Matlabissa käytämme vakioparametria f s. Tällöin diskreetin suotimen rajataajuus voidaan antaa normaaliin tapaan suhteessa Nyquistin taajuuteen (Nyquistin taajuus on mikäli f s ) Esimerkki: [Bz,Az]bilinear(Bs,As,fs) missä Bz,Az ovat diskreettiaikaisen suodattimen osoittaja ja nimittäjä (Bs,As jatkuva-aikaisen) ja fs. Bilineaarimuunnoksella on monia mukavia ominaisuuksia stabiili, kausaalinen, jatkuva-aikainen suodatin kuvautuu stabiiliksi diskreettiaikaiseksi suodattimeksi Yhteys taajuusmuuttujien W ja w välillä saadaan sijoittamalla bilineaarimuunnoksen kaavaan sjw ja ze jw jwt jwt / -e e [ jsin( wt / ) ] j æwt ö jw jwt jwt / tan ç T + e T e [ cos( wt / ) ] T è ø Tästä saadaan æ wt W tan ö ç T è ø ja toisin päin æ ö ç W T w arctan T è ø Digitaalista suodatinta suunnitellessa pitää w:n suhteen annetut vaatimukset muuttaa W-akselille em. yhteyttä käyttäen
4 . Suotimen suunnitteluproseduuri analogisen suodattimen kautta Vastekorjaus 3 s +. Valitaan pohjaksi jokin klassinen analoginen suodin ( s) (Butter, Cheby,, elliptinen). Esim. Butterworthille: [Bs,As]butter(,, s ); % aste, rajataajuus à Bs[ ]; A[ ]; % normaalimuoto (s):lle. Lasketaan analogisen suodattimen (s) rajataajuus, joka vastaa halutun diskreetin suodattimen (z) rajataajuutta Wn.3; %haluttu diskreetti rajataajuus (Nyquist) T.5; % näytteenottoväli (/fs, fs pid.vakiona) omega/t*tan((*pi*wn)/(/t)); % analog.rajataaj 3. käsitellään jatkuvaa siirtofunktiota (s) halutun rajataajuuden (tai siirtokaistan, vahvistuksen, tms.) saamiseksi [Bs,As]lplp(Bs,As,omega); % rajataajuusàomega à Bs[.38]; A[.38]; % haluttu (s) 4. käytetään bilineaarimuunnosta diskreetin siirtofunktion saamiseksi [Bz,Az]bilinear(Bs,As,/T); à B[ ]; A[ ] Suotimen suunnitteluproseduuri Vastekorjaus 4 Tarkistuksen vuoksi kasketaan Matlabin rutiinilla butter suoraan diskreettiaikainen alipäästösuodatin, jonka rajataajuus f c on.3*(f s /), missä f s on näytteistystaajuus Wn.3; [B,A]butter(,Wn); à B [ ]; A [ ]; Saatiin siis sama tulos kuin analogisen suodattimen kautta suunnitellen Miksi siis tehdä vaikeimman kautta: ensin analoginen suodin ja sitten bilineaarimuunnos? s-tasossa suodattimia voidaan hallitusti suunnitella ja muutella, ennen siirtymistä lopulliseen diskreettiaikaiseen esitykseen esim. Matlabin butter -rutiini tekee juuri näin: suunnittelee ensin jatkuvaaikaisen suotimen ja muuttaa sen sitten diskreetiksi (type butter) Analogisen suotimen säätämiseen on Matlab-rutiinit (esim. lplp edellä muutti rajataajuutta) ja jatkossa tukeudutaankin Matlabiin vastaavat asiat voi tehdä kynällä ja paperilla: manipuloidaan osoittajan ja nimittäjän kertoimia soveltaen simppeleitä matemaattisia sääntöjä.3 Ali- ja ylipäästösuodattimet (IIR) Vastekorjaus 5.4 Butterworth-suodattimen ominaisuuksia Vastekorjaus 6 Jatkossa suodattimien vasteita pyöritellään niiden suunnittelun ymmärtämiseksi hieman s-tasossa Butterworth-tyyppiset ali- ja ylipäästösuodattimet käytössä esim. analogimiksereissä kaistan rajoittamiseen monotoninen päästökaistan vaste, monotonisesti laskeva estokaistan vaste siirtofunktiot toisen asteen ali- (LP) ja ylipäästösuodattimille (P): ( s) s LP s + s Q + P ( s) s + s Q + Butterworthin tapauksessa missä Q Matlabissa jatkuva-aikainen siirtofunktio (s):n saadaan s parametrilla [oletusarvoisesti palautetaan (z)] [Bs,As]butter(,,'s'); % rajataajuus à Bs [ ] % LP :n osoittajan kertoimet à As [.44 ] % LP :n nimittäjän kertoimet Kuva: taajuusvasteita toisen ja neljännen asteen Butterworth-suodattimille ylipäästösuodatus (f c 5 z) ja alipäästösuodatus (f c 5 z)
5 Butterworth-suodattimen ominaisuuksia Vastekorjaus 7 Butterworth-suodattimen ominaisuuksia Vastekorjaus 8 Vastekorjauksen tietyissä sovelluksissa ei haluta jyrkkiä siirtymäkaistoja, vaan esimerkiksi pehmeärajainen korostus tai leikkaus matalille taajuuksille à Butterworth ja sen sukuiset suodattimet sopivat tähän, koska: Vaste on maksimaalisen laaka päästö- ja estokaistalla mahdollisimman moni derivaatta on nolla taajuudella nolla vaste on monotonisesti laskeva Päästökaistan vaihevaste on lähes lineaarinen signaalin muoto säilyy hyvin Estokaistan vaimennus menee kauempana hyvin syvälle myös estokaistan vaihevaste on melko lineaarinen Suodinkertoimia tarvitaan hieman enemmän kuin esim. elliptisen suodattimen tapauksessa, mutta ero on pieni Vertailua: kuudennen asteen kaistanpäästösuodatin. viiva: Butterworth, katkoviiva: elliptinen suodin YLLÄ magnitudivaste vaihevaste ALLA magnitudivaste zoomattuna päästökaistalle vaihevaste zoomattuna päästökaistalle 3 Vastekorjaus 9 3. Matalien taajuuksien korostus Vastekorjaus yllysuotimia (hyllykorjaimia) käytetään korostamaan tai leikkaamaan tiettyjä taajuuksia engl. shelving filter, shelving equalizer tietty taajuuskaista hyllytetään (nostetaan/lasketaan) eri tasolle kuin muut taajuudet Idea: Muutetaan jotakin osaa taajuusspektristä ja jätetään muu osa spektristä koskemattomaksi vrt. tyypillisesti päästetään joitain taajuuksia ja estetään muut Sovellus vastekorjaukseen ja vasteen hallintaan on ilmeinen manipuloidaan järjestelmän vastetta vain tietyllä taajuusalueella Seuraavassa käsitellään ensimmäisen ja toisen asteen hyllysuotimia näiden peruslohkojen kaskadeilla saadaan aikaan erilaisia vasteen manipulointeja Yksinkertainen ensimmäisen asteen korostussuodatin matalille taajuuksille ( basso ) ( s) + s + à koostuu ensimmäisen asteen alipäästösuotimesta (missä dc-komponenttia vahvistetaan vakiolla ), sekä all-pass komponentista, jonka siirtofunktio on (s) [Bs,As]butter(,,'s'); à Bs[ ]; As[ ]; Voidaan kirjoittaa muotoon s + ( + ) s + V ( s) s + s + missä V määrää vahvistuksen taajuudella w Säätämällä V :n arvoa saadaan haluttu korostus tai leikkaus à ks. kuva seuraavalla sivulla
6 Matalien taajuuksien korostus Sama lohkokaaviona Kuva: edellä esitetyn hyllysuotimen taajuusvasteen asymptoottikäyrät V :n eri arvoilla heikkous: kun V <, rajataajuus w c siirtyy matalammaksi x(n) LP Vastekorjaus y(n) Matalien taajuuksien korostus Miksi rajataajuus siirtyy? Vastekorjaus Mikäli negatiivinen korostus, eli leikkaus menisi oikein, korostus- ja leikkausjärjestelmä kumoaisivat toisensa sarjaan kytkettynä näin ei kuitenkaan käy é ù é ù + - ¹ vakio êë s + úû êë s + ú û (sen sijaan nämä kyllä kumoaisivat toisensa rinnan kytkettynä ê ë é ù é ù + + vakio s ê - + úû ë s + ú û tämä ei kuitenkaan ole se mitä halutaan leikkaukselta) 3. Matalien taajuuksien leikkaus Vastekorjaus 3 Vastekorjaus Korotuksen/leikkauksen määrän säätö Jotta saataisiin taajuusakselin suhteen symmetrinen vaste muuttamatta rajataajuutta, täytyy korostussuotimen siirtofunktio kääntää leikkauksen tapauksessa (V < ): s + ( s) s + V Kuva: yllä olevan siirtofunktion taajuusvasteen asymptoottikäyrät Tapaus : halutaan x db > db korostus Muutetaan x db lineaariselle asteikolle x ( xdb/) lin x lin V antaa lineaarisen vahvistuksen taajuudella w tarvittava vahvistus alipäästösuotimelle on V Tapaus : halutaan x db < db leikkaus Suunnitellaan vastaavan korostuksen x db antava suodatin ja käännetään siirtofunktio (vaihdetaan osoittaja ja nimittäjä) Nyt korostus ja leikkaus kumoavat toisensa sarjaan kytkettynä (selviö) é s + ê ës + V ù é + ù ú s V û êë s + úû
7 3.4 Korkeiden taajuuksien korostus/leikkaus Vastekorjaus Toisen asteen hyllysuotimet Vastekorjaus 6 Vastaava hyllykorjain korkeille taajuuksille ( diskantti ) saadaan alipäästö ylipäästö muunnoksella Matlabissa alipäästö ylipäästö muunnos tehdään [Bsh,Ash]lphp(Bsl, Asl, Wo) missä Bsl,Asl ovat alipäästösuodattimen siirtofunktion osoittaja ja nimittäjä, Bsh,Ash vastaavasti ylipäästön. Mikäli rajataajuutta ei haluta muuttaa Wo. Korostuksen tapauksessa saadaan: sv + s), V ( > s + missä parametri V määrää siirtofunktion (s) arvon taajuudella W (kuvautuu diskr. suotimen Nyquistiksi) Leikkauksen tapauksessa taas käännetään yllä oleva: s + ( s), V > sv + [Bsh,Ash]lphp([ V],[ ],); à Bsh[V ]; Ash[ ] Siirtofunktio toisen asteen matalien taajuuksien korostussuodattimelle: [Bs,As]butter(,,'s'); % rajataajuus à Bs [ ]; As [.44 ]; s + V s + V ( s) + s + s + s + s + Leikkaus saadaan jälleen kääntämällä tämä siirtofunktio Siirtofunktio toisen asteen korkeiden taajuuksien korostussuodattimelle saadaan taas yllä olevan alipäästö ylipäästö muunnoksella: Vs + ( s) s + V s + s + [Bsh,Ash] lphp(... [ sqrt(*v) V],... [ sqrt() ],); Toisen asteen korostussuodatin Vastekorjaus Rajataajuuden määrääminen Vastekorjaus 8 Kuva: toisen asteen hyllysuotimien magnitudivasteet matalien taajuuksien korostus/leikkaus: f c z korkeiden taajuuksien korostus/leikkaus: f c 5 z Edellä jatkuva-aikaiset suodattimet suunniteltiin käyttäen normalisoitua rajataajuutta W esiintyi lausekkeissa butter(asteluku,rajataajuus, s ) Suodattimen rajataajuutta voidaan yleisessä tapauksessa muuttaa ns. alipäästö alipäästö muunnoksella Matlabissa muunnos: [Bs,As]lplp(Bs,As,omega); missä omega (W) on haluttu jatkuva-aikaisen suotimen rajataajuus esimerkki: tavallinen ylipäästösuodin, jonka rajataajuus f c on.*(f s /) T.5; % kiinteä muunnosvakio (näyteväli) Wn.; % haluttu diskreetin suotimen rajataajuus % jatkuva-aik. -asteen ylipäästösuodin,rajataajuus [Bs,As]butter(,,'high','s'); % rajataajuuden siirto halutuksi (alip-alip muunnos): [Bs,As]lplp( Bs, As, /T*tan((*pi*Wn)/(/T))); % diskreetti suodatin saadaan bilineaarimuunnoksella [B,A]bilinear(Bs,As,/T); % plotataan suodattimen vaste freqz(b,a); à Magnitudivasteen 3 db:n raja on f.*f s kohdalla taaj.: z-tasoàs-taso æwt W tan ö ç T è ø
8 Rajataajuuden määrääminen Vastekorjaus Piikkisuodatin Vastekorjaus 3 Plotattu vaste: edellisen sivun tavallinen ylipäästösuodin, jonka rajataajuus on.*(f s /):n Piikkisuodattimella voidaan korostaa tai leikata haluttua taajuutta Toisen asteen kaistanpäästösuodattimen siirtofunktiosta (/ Q ) s BP ( s) s + ( Q ) s + voidaan johtaa piikkisuodattimen siirtofunktio s + [( + ) / Q ] s + ( s) + BP( s) s + ( Q ) s + s + ( V Q ) s + s + ( Q ) s + [Bs,As]butter(,[.8.5],'s'); à Bs[.45 ]; As[.45 ]; Taajuusvasteen maksimiarvon keskitaajuudella määrää parametri V, ja suhteellisen kaistanlevyden Q-arvo Piikkisuodatin: esimerkki Vastekorjaus 3 Piikkisuodatin: esimerkki Vastekorjaus 3 Suunnitellaan Matlabissa diskreettiaikainen piikkisuodatin keskitaajuus: Wn f c / (f s /) vahvistus keskitaajuudella desibeleinä: VdB terävyys, eli Q-arvo: Q Matlab-koodi: % speksataan halutut arvot suodattimen parametreille Wn.; VdB6; Q; T.5; % kiinteä muunnosvakio (näyteväli) Vlin^(VdB/); % Muunnetaan db-vahvistus lineaariseksi % käytetään piikkisuodattimen siirtofunktiota (ks. ed. sivu) Bs[ Vlin/Q ]; As[ /Q ]; % siirretään keskitaajuus halutuksi alip-alip muunnoksella [Bs,As]lplp(Bs,As,/T*tan((*pi*Wn)/(/T))); % diskreettiaikainen suodatin: [B,A]bilinear(Bs,As,/T); % plotataan vaste figure(); freqs(bs,as); figure(); freqz(b,a); Plotattu vaste: keskitaajuus., Q-arvo, eli kaistanleveys./.
9 Piikkisuodatin Vastekorjaus 33 Piikkisuodatin Vastekorjaus 34 Edellä piikkisuodattimen keskitaajuus siirrettiin halutuksi Matlabissa alipäästö-alipäästö muunnoksella [...]lplp(...) On tietysti olemassa siirtofunktio, jossa kaikki kolme parametria (myös keskitaajuus) esiintyvät valmiina s + ( wc V Q ) s + wc ( s) s + ( w Q ) s + w c tässä w c on keskitaajuus, V on vahvistus keskitaajuudella, ja Q on suotimen Q-arvo (terävyys) Yleensä on kuitenkin järkevämpää tallettaa taulukkoon vain perusmuoto, lähteä siitä liikkeelle, ja asettaa sitten keskitaajuus jne. muunnoksilla c Piikkisuodattimen vaste. V :n arvoilla -6 db... 6 db f c 5 z; Q.5;. Q :n arv..77,.5,.5, 3.5 f c 5 z; V ± 6 db 3. f c :n arv. 5,,, 4 z Q.5; V ± 6 db Vastekorjaus 35 4 yllysuotimen suunnittelu digitaalisesta ali/yli/kaistanpäästösuotimesta Edellä suunniteltiin ensin analoginen ali/yli/kaistanpäästösuodatin, muunnettiin se hyllysuotimeksi, joka taas muunnettiin digitaaliseksi suotimeksi yllysuodatin voidaan suunnitella myös muokkaamalla digitaalista ali/yli/kaistanpäästösuodatinta (z) Sama periaatteet: kerrotaan digitaalinen siirtofunktio (z) halutulla sopivalla vahvistuksella ja lisätään yllysuotimen siirtofunktio: eq + Vaihevasteen vaikutus Vastekorjaus 36 Edellä on oletettu että alkuperäisen suodattimen (ali/yli/kaistanpäästö) vaihevaste päästökaistalla on. Erityisesti korkea-asteisille suotimille oletus ei enää päde, ja tuloksena saattaa olla vääristynyt hyllysuotimen vaste Sen sijaan että lisätään, voidaan käyttää myös jotain muuta all-pass suodatinta tai ylipäästö/alipäästö/kaistanestosuodatinta (ei käsitellä tällä kurssilla)
10 5 Parametriset suodinrakenteet (IIR) Vastekorjaus 37 Parametriset suodinrakenteet mahdollistavat suodattimen parametrien säätämisen. Parametreja ovat: vahvistus keski-/rajataajuus kaistanleveys Parametrien muuttelu tapahtuu kontrolloimalla niihin vaikuttavia suodinkertoimia Parametriset suodinrakenteet (IIR) 4. Feed forward / backward -rakenne Vastekorjaus 38 Toisistaan riippumaton vahvistuksen, raja-/keskitaajuuden, ja kaistanleveyden kontrolli saavutetaan korostukselle feed forward (FW) rakenteella ja leikkaukselle feed backward (FB) rakenteella ks. kuva Siirtofunktiot ovat G FW + G FB + missä V + ja (z) voi olla ali-, yli-, tai kaistanpäästösuodatin. Feed backward tapauksessa sisäisen siirtofunktion täytyy olla - muotoa z ( ), jotta diskreetti toteutus olisi stabiili z viiveetön takaisinpäin kytkentä ei ole sallittu Parametriset suodinrakenteet (IIR) Feed forward / backward rakenne Vastekorjaus 39 Vastekorjauksen taajuusalueita Vastekorjaus 4 Tyypilliset audiosuodattimet on mahdollista implementoida ilman feed backward rakennetta saavutetaan parametrien riippumaton hallinta korostuksen tapauksessa leikkauksen tapauksessa kaistanleveys ja vahvistus jäävät toisistaan riippuviksi esim. Regalia-suodatin: parametrinen suodinrakenne, joka perustuu siirtofunktion all-pass hajotelmaan Regalia, Mitra. (987). Tunable digital frequency response equalization filters. IEEE Trans. on Acoust., Speech, and Signal Processing, Vol. ASSP-35 No., Jan. 987.
11 6 Kvantisoinnin vaikutuksia Vastekorjaus 4 Kvantisoinnin vaikutuksia Vastekorjaus 4 Rajoitettu sananpituus johtaa erityyppisiin kvantisointivirheisiin sananpituus: kuinka monta bittiä käytetään esittämään yhtä näytettä tai yhtä suodinkertoimen arvoa Suodinkertoimien kvantisointi à aiheuttaa lineaarista vääristymää, joka näkyy poikkeamana ideaalisesta taajuusvasteesta, hallittavissa oleva ja melko pieni ongelma Signaaliarvojen kvantisointi IIR-suodattimen sisällä (suodattimen tila) IIR-suodattimessa tehdään takaisinkytkentää... à kvantisointi määrää maksimaalisen dynaamisen alueen à kohinakäyttäytyminen (suodattimen sisällä tapahtuvat pyöristykset) à limit-syklit: jaksollisia prosesseja suodattimessa, jotka johtuvat suotimen tilamuuttujien kvantisoinnista häiriöt ovat erittäin häiritseviä kapeakaistaisuutensa (sinimäisyytensä) takia tyypit: ylivuotosykli (à skaalaus kuntoon), pienen mittakaavan sykli sisääntulon vaimetessa (à ditheröinti), signaalin kanssa korreloiva sykli Käytännön vinkki: esim. C-kielessä suodattimen kertoimet ja suodattimen tila kannattaa olla tyyppiä double, riippumatta siitä että itse signaali olisi esim. tyyppiä float, tai jopa byte Keskittymällä jo suodattimen suunnittelussa sananpituuden minimointiin, saadaan kvantisoinnista aiheutuvia häiriöitä vähennettyä pienemmälläkin sananpituudella (ei käsitellä tällä kurssilla)
