SIPOON KUNNAN KAAVOITUKSEN POHJAKARTAN LAATIMINEN SEKÄ ILMAKUVAUS MARTINKYLÄN ALUEELLA

Transkriptio

1 1(6) Sipoon kunnan mittaus- ja kiinteistöyksikkö pyytää tarjoustanne kaavan pohjakartan (mittausluokka 1) laatimisesta mittakaavaan 1:1000. Kartoitettava alue on noin 670 ha oheisen karttaliitteen mukaisesti (liite 3). Tarjous tehdään alla laaditun työohjelman mukaisesti. TYÖOHJELMA SIPOON KUNNAN KAAVOITUKSEN POHJAKARTAN LAATIMINEN SEKÄ ILMAKUVAUS MARTINKYLÄN ALUEELLA 1 Tehtävien yleismäärittely Kartoitus tyyppi Numeerinen kolmiulotteinen kaavan pohjakartta Kartoituksen laajuus n. 670 ha Kartoitusalueen rajaus Merkitty karttaan liite 3 Koordinaattijärjestelmä KKJ2 / N60 Kartoitusmenetelmä Fotogrammetrinen/Laserkeilaus Kartoitusmittakaava 1:1000 Tarkkuusvaatimukset Kaavoitusmittausohjeiden mittausluokka 1 Ilmakuvausmittakaava 1:4000 Numeeriset tiedot Vektorikartta.dwg-formaatissa sovitettuna kunnan käyttämään tasoluokitukseen Digitaalinen ilmakuva Värillinen ortokuva Noudatettavat ohjeet Kaavoitusmittausohjeet 2003 Kaavan pohjakartta 1997 Työn tarkastaja Sipoon kunta 2 Lähtötilanne Osalle aluetta on laadittu numeerinen pohjakartta dwg-muodossa vuosina 2005 ja Kartoitettava alue rajautuu osittain pohjoisessa, idässä ja etelässä olemassa oleviin numeerisiin pohjakarttoihin. Lännessä alue rajautuu kunnanrajaan. Rajautuvissa kartoissa ja laadittavassa pohjakartassa on osittaista päällekkäisyyttä. Päällekkäistä aluetta on noin 220 ha. Muulta kuin edellä mainituilta osin kartoitettavaa aluetta on laadittu joko pohjakartta 1:2000 vuonna 1963 tai pohjakartta 1:1000 vuonna Nämä kartat ovat muovitulosteita.

2 2(6) 3 Tehtävien yksityiskohtainen määrittely 3.1 Työsuunnitelma 3.2 Rekisterikartta Työtä aloitettaessa konsultti laatii yksityiskohtaisen työsuunnitelman työohjelman periaatteita noudattaen. Työsuunnitelma tulee hyväksyttää tilaajalla ennen työn jatkamista. Alueesta laaditaan ajan tasalla oleva rekisterikartta. NKRK-aineiston hankkimisesta vastaa konsultti. 3.3 Runkomittaukset ja signalointi Alueelle rakennetaan ja mitataan kartoitustyön edellyttämä taso- ja korkeusrunkoverkko konsultin toimesta. Konsultti rakentaa ja signaloi alueelle kartoituksen kannalta tarpeellisen määrän runko- ja tukipisteitä. Tarpeelliset lisäpisteet rakennetaan joko pysyviksi tai pelkästään tukipisteiksi konsultin ehdottaman ja tilaajan hyväksymän suunnitelman mukaan. Uudet runkopisteet (x,y,z) mitataan ja lasketaan Kaavoitusmittausohjeiden kohdan 2.5. mukaisesti. Konsultti signaloi kartoitusalueen kiintopisteet sekä tarvittavat rajamerkit ja muut pisteet. Konsultti poistaa väliaikaiset signalointimerkit työn jälkeen pelloilta ja pihoista. 3.4 Ilmakuvaus/laserkeilaus Työ voidaan suorittaa vaihtoehtoisesti ilmakuvaukseen tai laserkeilaukseen perustuen. Tasotarkkuuden saavuttamiseksi laserkeilauksen tukena on käytettävä myös ilmakuvia. 3.5 Fotogrammetrinen pistetihennys Ilmakuvauksesta laaditaan kuvaussuunnitelma. Kuvaus suoritetaan sellaisesta kuvauskorkeudesta, jotta siitä voidaan tehdä kaavan pohjakarttaa 1:1000 mittausluokassa 1 ja tuottaa ortokuvaa 10 cm:n maastopikselikoolla. Laserkeilauksesta ja ilmakuvauksesta laaditaan suunnitelma. Laserkeilaus ja ilmakuvaus suoritetaan sellaisessa mittakaavassa ja kuvauskorkeudessa, jotta siitä voidaan tehdä kaavan pohjakartta 1:1000 mittausluokassa 1 ja tuottaa ortokuva 10 cm:n maastopikselikoolla. Konsultti suorittaa kartoitusalueella fotogrammetrisen pistetihennyksen.

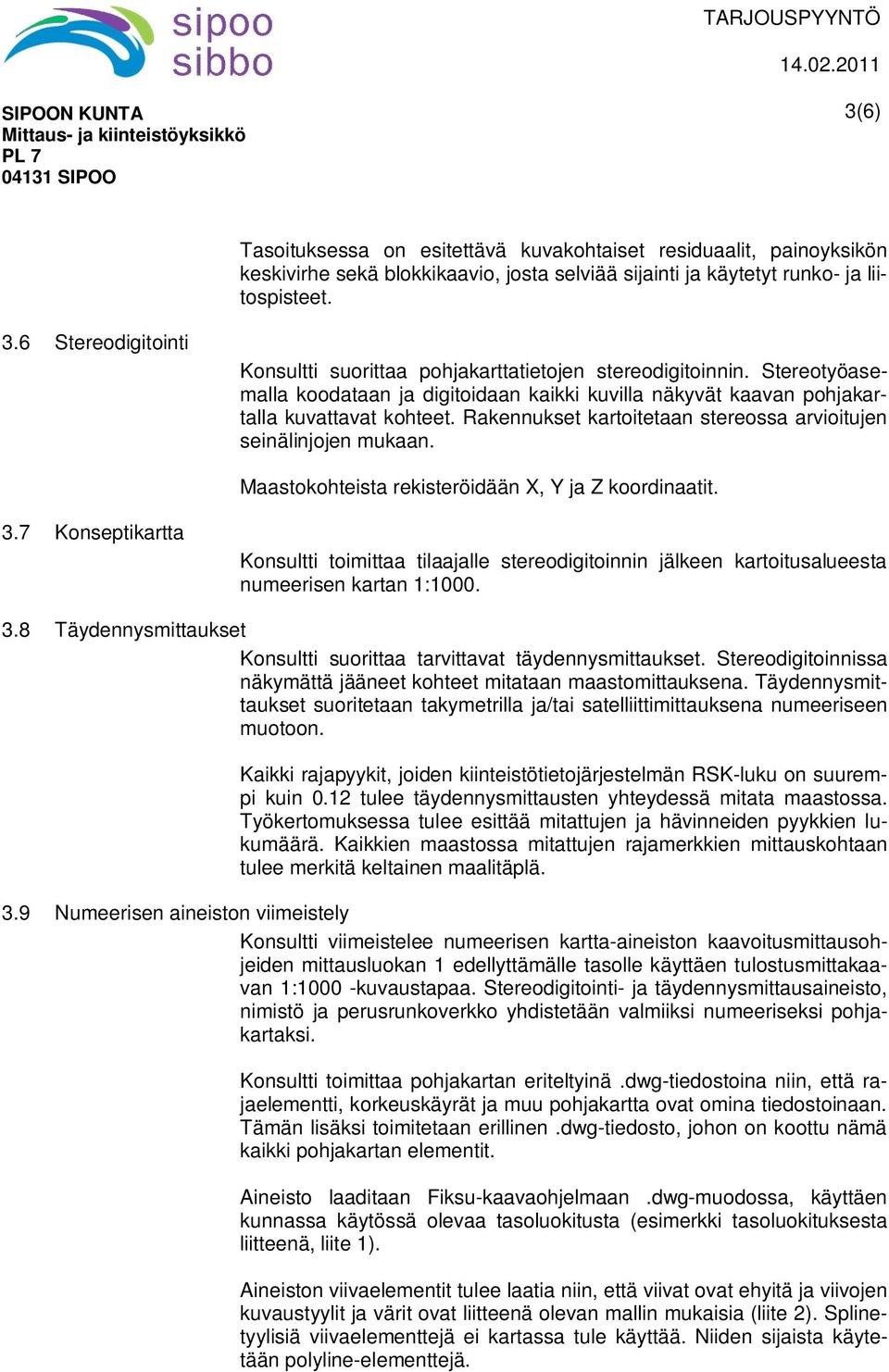

3 3(6) Tasoituksessa on esitettävä kuvakohtaiset residuaalit, painoyksikön keskivirhe sekä blokkikaavio, josta selviää sijainti ja käytetyt runko- ja liitospisteet. 3.6 Stereodigitointi Konsultti suorittaa pohjakarttatietojen stereodigitoinnin. Stereotyöasemalla koodataan ja digitoidaan kaikki kuvilla näkyvät kaavan pohjakartalla kuvattavat kohteet. Rakennukset kartoitetaan stereossa arvioitujen seinälinjojen mukaan. Maastokohteista rekisteröidään, Y ja Z koordinaatit. 3.7 Konseptikartta Konsultti toimittaa tilaajalle stereodigitoinnin jälkeen kartoitusalueesta numeerisen kartan 1: Täydennysmittaukset Konsultti suorittaa tarvittavat täydennysmittaukset. Stereodigitoinnissa näkymättä jääneet kohteet mitataan maastomittauksena. Täydennysmittaukset suoritetaan takymetrilla ja/tai satelliittimittauksena numeeriseen muotoon. Kaikki rajapyykit, joiden kiinteistötietojärjestelmän RSK-luku on suurempi kuin 0.12 tulee täydennysmittausten yhteydessä mitata maastossa. Työkertomuksessa tulee esittää mitattujen ja hävinneiden pyykkien lukumäärä. Kaikkien maastossa mitattujen rajamerkkien mittauskohtaan tulee merkitä keltainen maalitäplä. 3.9 Numeerisen aineiston viimeistely Konsultti viimeistelee numeerisen kartta-aineiston kaavoitusmittausohjeiden mittausluokan 1 edellyttämälle tasolle käyttäen tulostusmittakaavan 1:1000 -kuvaustapaa. Stereodigitointi- ja täydennysmittausaineisto, nimistö ja perusrunkoverkko yhdistetään valmiiksi numeeriseksi pohjakartaksi. Konsultti toimittaa pohjakartan eriteltyinä.dwg-tiedostoina niin, että rajaelementti, korkeuskäyrät ja muu pohjakartta ovat omina tiedostoinaan. Tämän lisäksi toimitetaan erillinen.dwg-tiedosto, johon on koottu nämä kaikki pohjakartan elementit. Aineisto laaditaan Fiksu-kaavaohjelmaan.dwg-muodossa, käyttäen kunnassa käytössä olevaa tasoluokitusta (esimerkki tasoluokituksesta liitteenä, liite 1). Aineiston viivaelementit tulee laatia niin, että viivat ovat ehyitä ja viivojen kuvaustyylit ja värit ovat liitteenä olevan mallin mukaisia (liite 2). Splinetyylisiä viivaelementtejä ei kartassa tule käyttää. Niiden sijaista käytetään polyline-elementtejä.

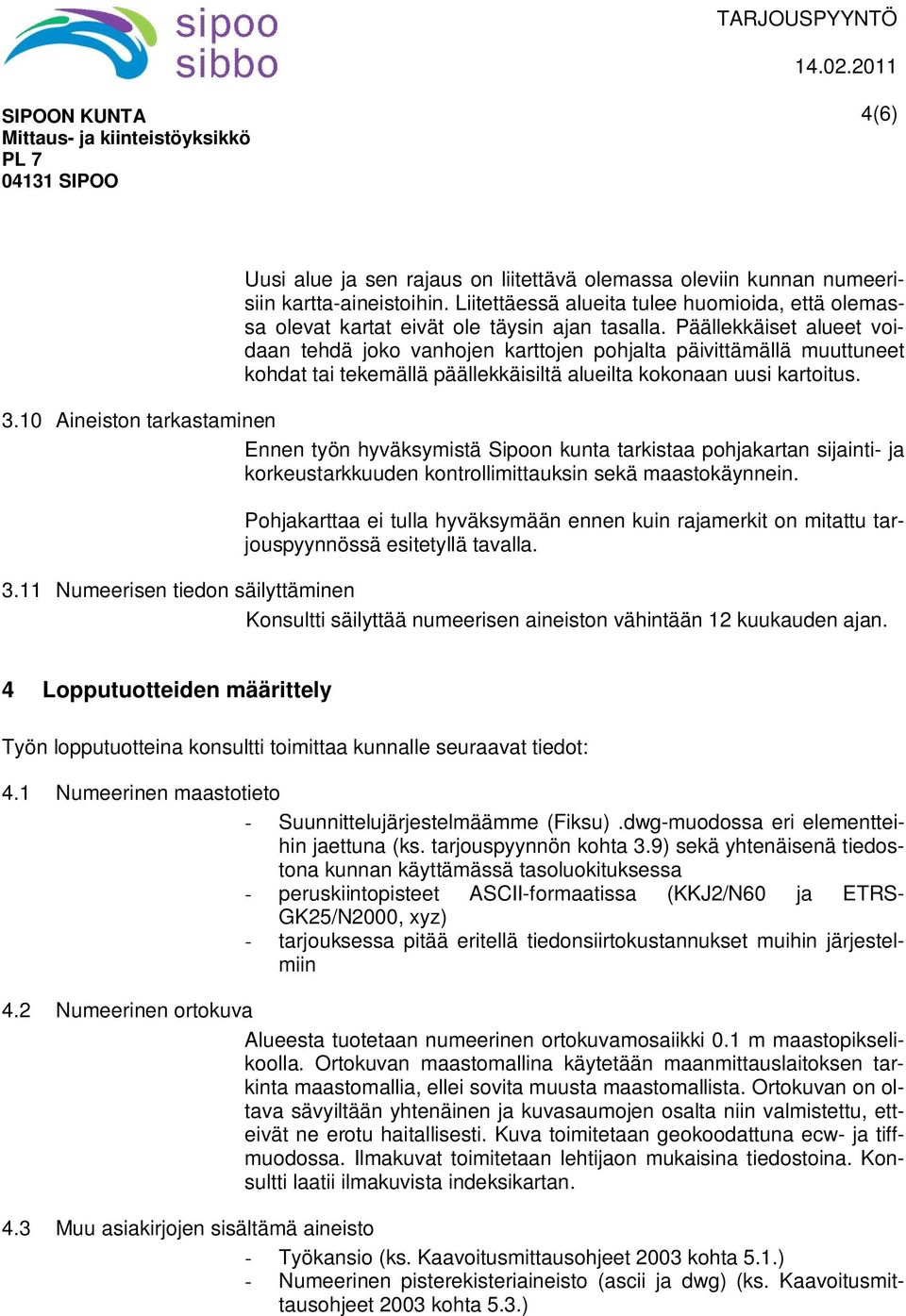

4 4(6) Uusi alue ja sen rajaus on liitettävä olemassa oleviin kunnan numeerisiin kartta-aineistoihin. Liitettäessä alueita tulee huomioida, että olemassa olevat kartat eivät ole täysin ajan tasalla. Päällekkäiset alueet voidaan tehdä joko vanhojen karttojen pohjalta päivittämällä muuttuneet kohdat tai tekemällä päällekkäisiltä alueilta kokonaan uusi kartoitus Aineiston tarkastaminen Ennen työn hyväksymistä Sipoon kunta tarkistaa pohjakartan sijainti- ja korkeustarkkuuden kontrollimittauksin sekä maastokäynnein. Pohjakarttaa ei tulla hyväksymään ennen kuin rajamerkit on mitattu tarjouspyynnössä esitetyllä tavalla Numeerisen tiedon säilyttäminen Konsultti säilyttää numeerisen aineiston vähintään 12 kuukauden ajan. 4 Lopputuotteiden määrittely Työn lopputuotteina konsultti toimittaa kunnalle seuraavat tiedot: 4.1 Numeerinen maastotieto - Suunnittelujärjestelmäämme (Fiksu).dwg-muodossa eri elementteihin jaettuna (ks. tarjouspyynnön kohta 3.9) sekä yhtenäisenä tiedostona kunnan käyttämässä tasoluokituksessa - peruskiintopisteet ASCII-formaatissa (KKJ2/N60 ja ETRS- GK25/N2000, xyz) - tarjouksessa pitää eritellä tiedonsiirtokustannukset muihin järjestelmiin 4.2 Numeerinen ortokuva Alueesta tuotetaan numeerinen ortokuvamosaiikki 0.1 m maastopikselikoolla. Ortokuvan maastomallina käytetään maanmittauslaitoksen tarkinta maastomallia, ellei sovita muusta maastomallista. Ortokuvan on oltava sävyiltään yhtenäinen ja kuvasaumojen osalta niin valmistettu, etteivät ne erotu haitallisesti. Kuva toimitetaan geokoodattuna ecw- ja tiffmuodossa. Ilmakuvat toimitetaan lehtijaon mukaisina tiedostoina. Konsultti laatii ilmakuvista indeksikartan. 4.3 Muu asiakirjojen sisältämä aineisto - Työkansio (ks. Kaavoitusmittausohjeet 2003 kohta 5.1.) - Numeerinen pisterekisteriaineisto (ascii ja dwg) (ks. Kaavoitusmittausohjeet 2003 kohta 5.3.)

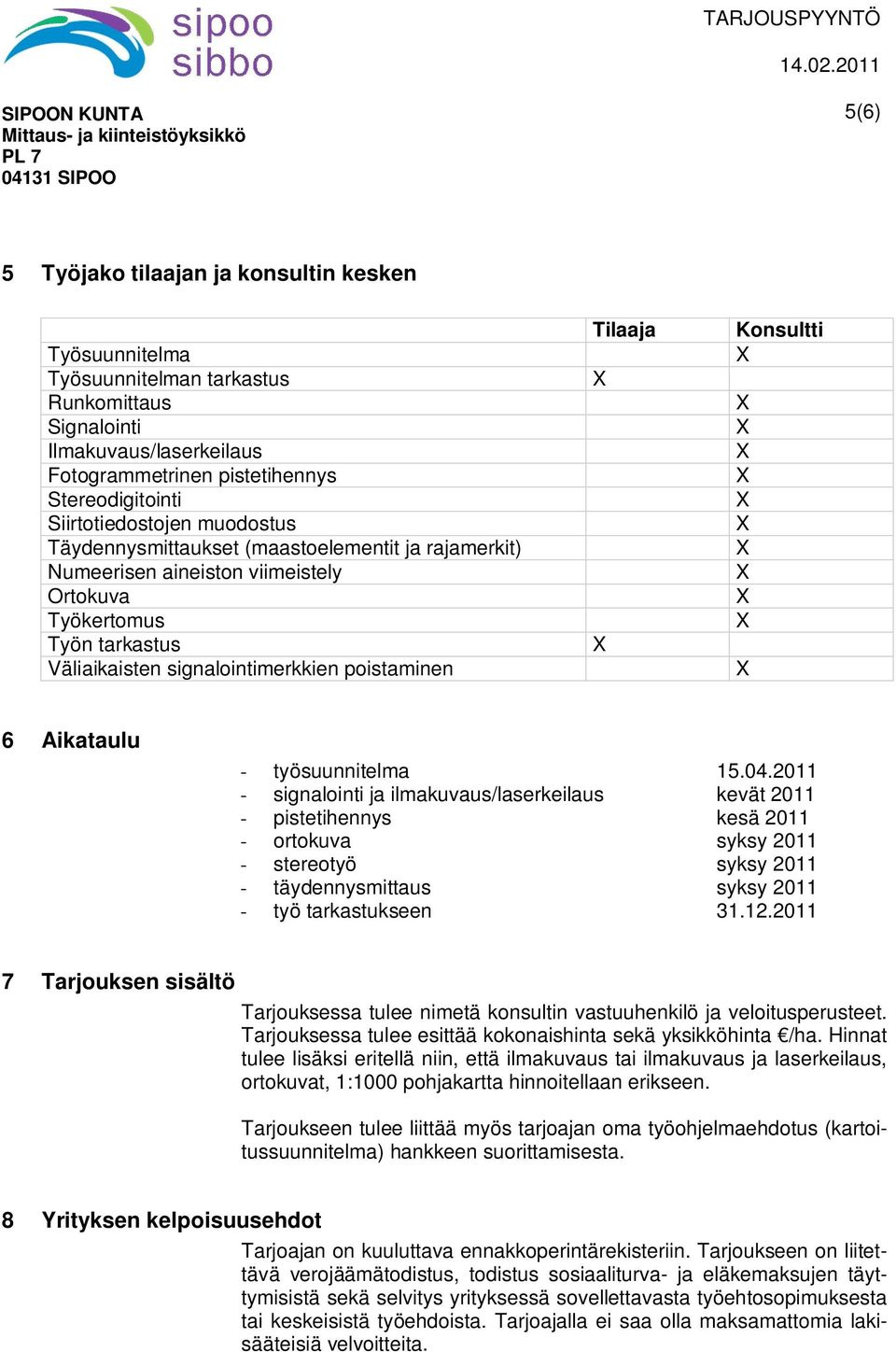

5 5(6) 5 Työjako tilaajan ja konsultin kesken Työsuunnitelma Työsuunnitelman tarkastus Runkomittaus Signalointi Ilmakuvaus/laserkeilaus Fotogrammetrinen pistetihennys Stereodigitointi Siirtotiedostojen muodostus Täydennysmittaukset (maastoelementit ja rajamerkit) Numeerisen aineiston viimeistely Ortokuva Työkertomus Työn tarkastus Väliaikaisten signalointimerkkien poistaminen Tilaaja Konsultti 6 Aikataulu - työsuunnitelma signalointi ja ilmakuvaus/laserkeilaus kevät pistetihennys kesä ortokuva syksy stereotyö syksy täydennysmittaus syksy työ tarkastukseen Tarjouksen sisältö Tarjouksessa tulee nimetä konsultin vastuuhenkilö ja veloitusperusteet. Tarjouksessa tulee esittää kokonaishinta sekä yksikköhinta /ha. Hinnat tulee lisäksi eritellä niin, että ilmakuvaus tai ilmakuvaus ja laserkeilaus, ortokuvat, 1:1000 pohjakartta hinnoitellaan erikseen. Tarjoukseen tulee liittää myös tarjoajan oma työohjelmaehdotus (kartoitussuunnitelma) hankkeen suorittamisesta. 8 Yrityksen kelpoisuusehdot Tarjoajan on kuuluttava ennakkoperintärekisteriin. Tarjoukseen on liitettävä verojäämätodistus, todistus sosiaaliturva- ja eläkemaksujen täyttymisistä sekä selvitys yrityksessä sovellettavasta työehtosopimuksesta tai keskeisistä työehdoista. Tarjoajalla ei saa olla maksamattomia lakisääteisiä velvoitteita.

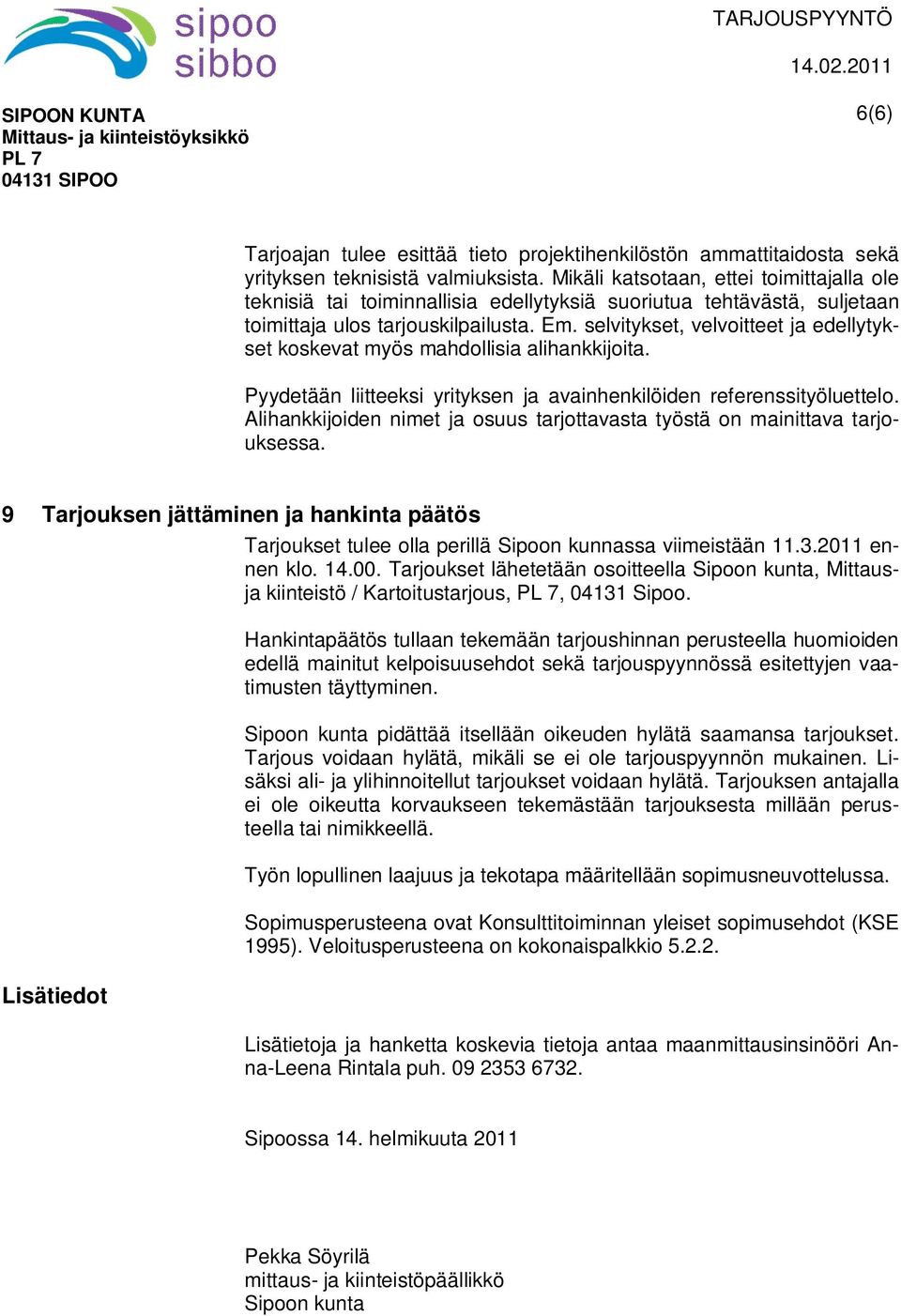

6 6(6) Tarjoajan tulee esittää tieto projektihenkilöstön ammattitaidosta sekä yrityksen teknisistä valmiuksista. Mikäli katsotaan, ettei toimittajalla ole teknisiä tai toiminnallisia edellytyksiä suoriutua tehtävästä, suljetaan toimittaja ulos tarjouskilpailusta. Em. selvitykset, velvoitteet ja edellytykset koskevat myös mahdollisia alihankkijoita. Pyydetään liitteeksi yrityksen ja avainhenkilöiden referenssityöluettelo. Alihankkijoiden nimet ja osuus tarjottavasta työstä on mainittava tarjouksessa. 9 Tarjouksen jättäminen ja hankinta päätös Lisätiedot Tarjoukset tulee olla perillä Sipoon kunnassa viimeistään ennen klo Tarjoukset lähetetään osoitteella Sipoon kunta, Mittausja kiinteistö / Kartoitustarjous,, Sipoo. Hankintapäätös tullaan tekemään tarjoushinnan perusteella huomioiden edellä mainitut kelpoisuusehdot sekä tarjouspyynnössä esitettyjen vaatimusten täyttyminen. Sipoon kunta pidättää itsellään oikeuden hylätä saamansa tarjoukset. Tarjous voidaan hylätä, mikäli se ei ole tarjouspyynnön mukainen. Lisäksi ali- ja ylihinnoitellut tarjoukset voidaan hylätä. Tarjouksen antajalla ei ole oikeutta korvaukseen tekemästään tarjouksesta millään perusteella tai nimikkeellä. Työn lopullinen laajuus ja tekotapa määritellään sopimusneuvottelussa. Sopimusperusteena ovat Konsulttitoiminnan yleiset sopimusehdot (KSE 1995). Veloitusperusteena on kokonaispalkkio Lisätietoja ja hanketta koskevia tietoja antaa maanmittausinsinööri Anna-Leena Rintala puh Sipoossa 14. helmikuuta 2011 Pekka Söyrilä mittaus- ja kiinteistöpäällikkö Sipoon kunta

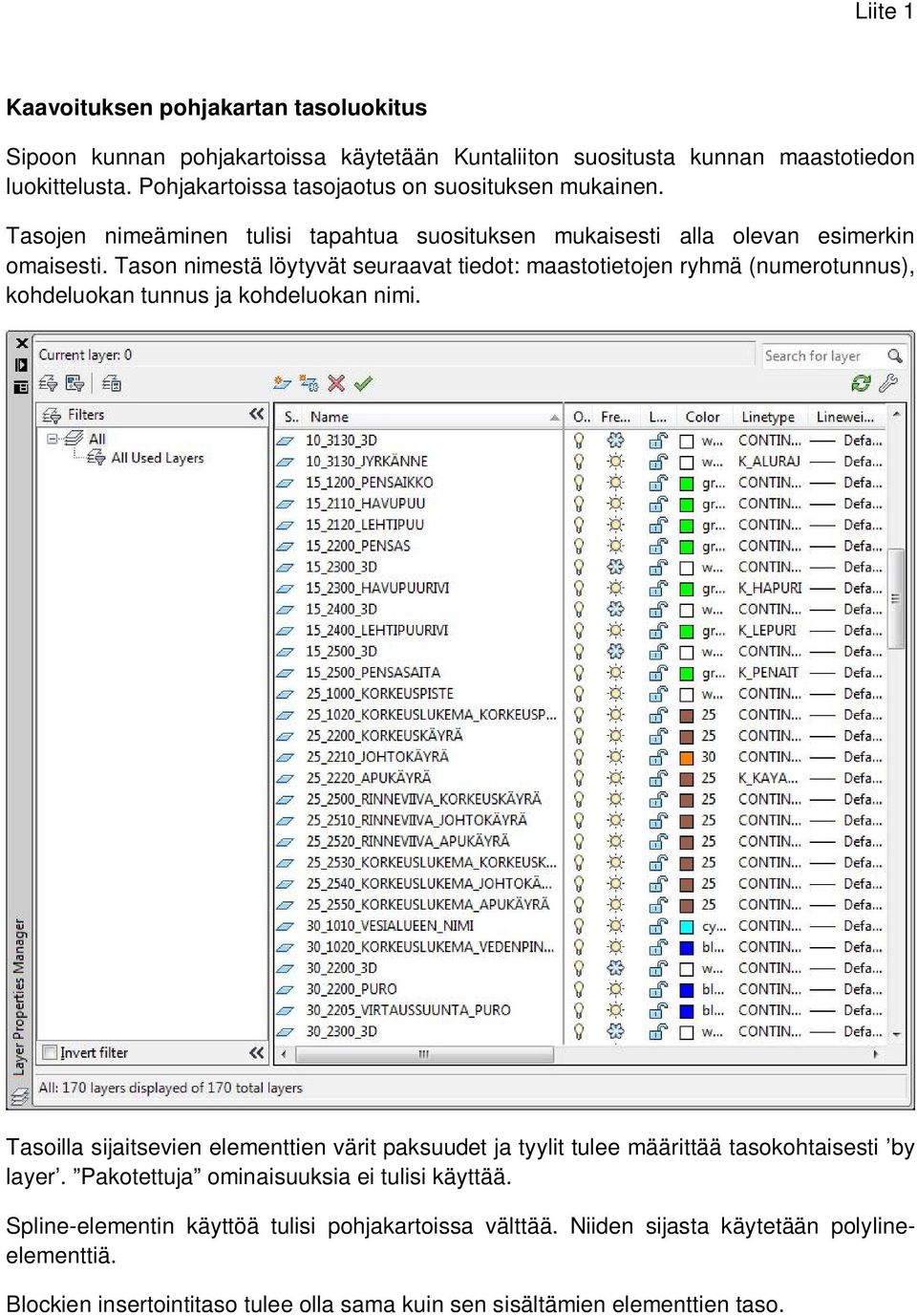

7 Liite 1 Kaavoituksen pohjakartan tasoluokitus Sipoon kunnan pohjakartoissa käytetään Kuntaliiton suositusta kunnan maastotiedon luokittelusta. Pohjakartoissa tasojaotus on suosituksen mukainen. Tasojen nimeäminen tulisi tapahtua suosituksen mukaisesti alla olevan esimerkin omaisesti. Tason nimestä löytyvät seuraavat tiedot: maastotietojen ryhmä (numerotunnus), kohdeluokan tunnus ja kohdeluokan nimi. Tasoilla sijaitsevien elementtien värit paksuudet ja tyylit tulee määrittää tasokohtaisesti by layer. Pakotettuja ominaisuuksia ei tulisi käyttää. Spline-elementin käyttöä tulisi pohjakartoissa välttää. Niiden sijasta käytetään polylineelementtiä. Blockien insertointitaso tulee olla sama kuin sen sisältämien elementtien taso.

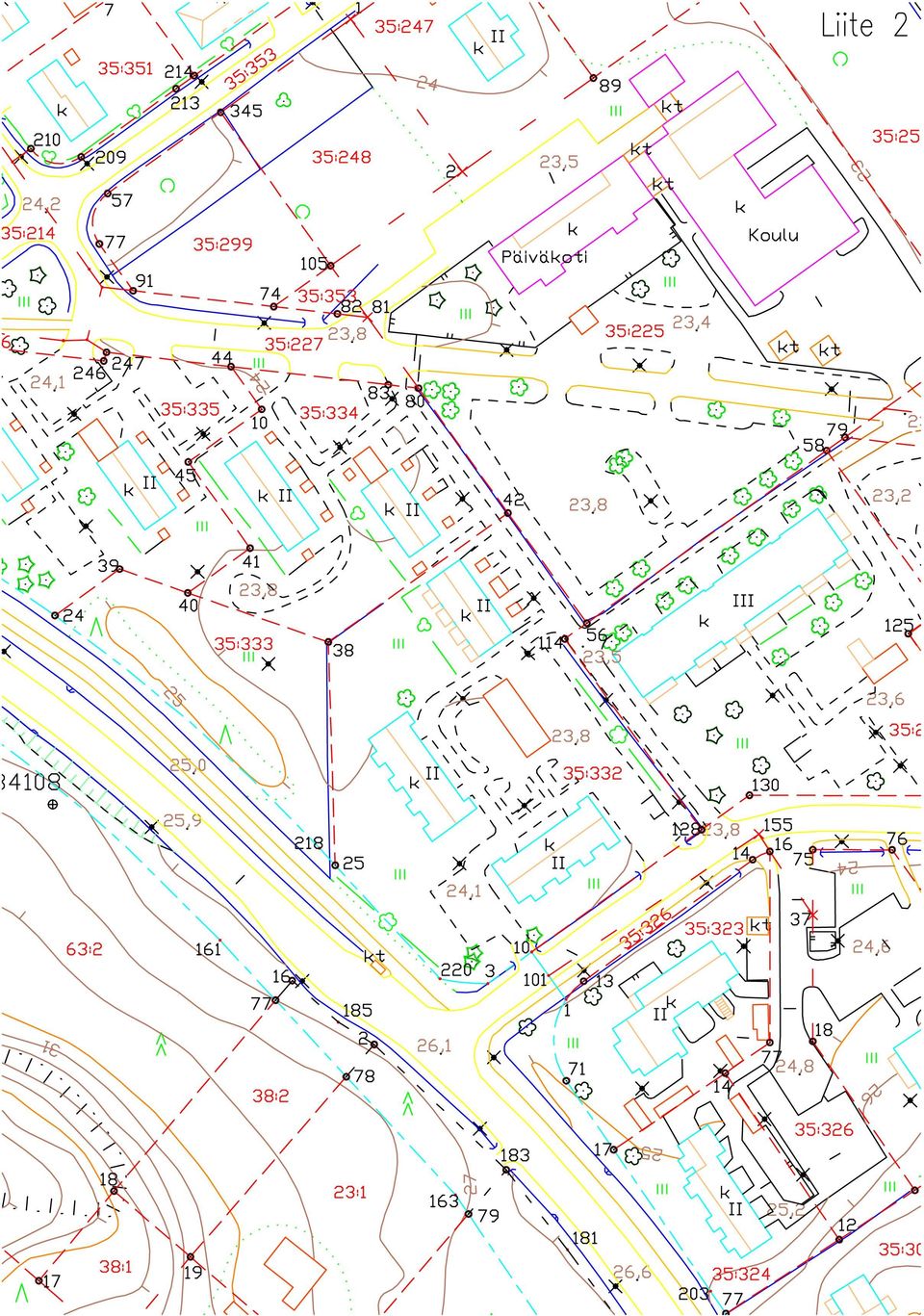

8

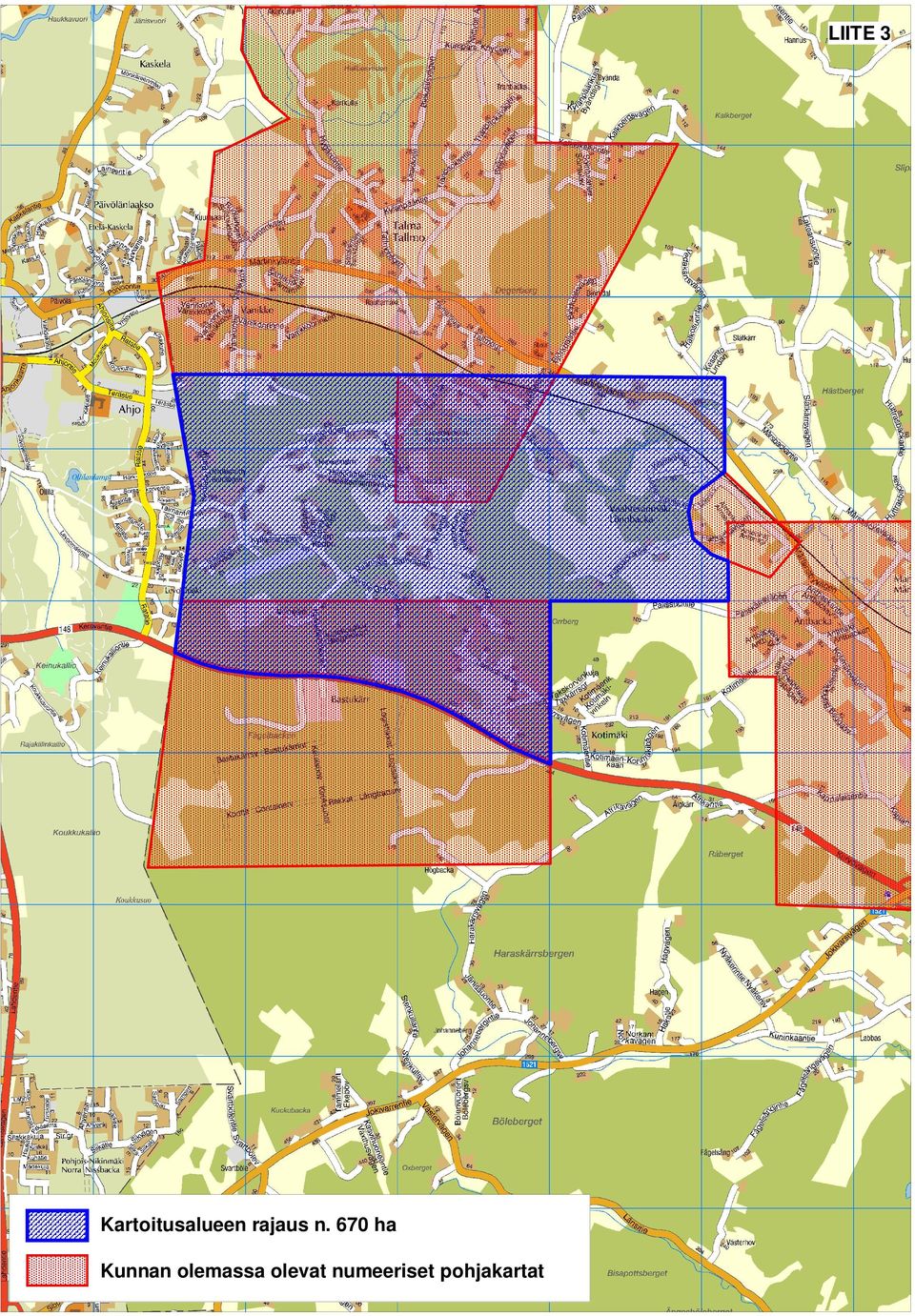

9 LIITE 3 Kartoitusalueen rajaus n. 670 ha Kunnan olemassa olevat numeeriset pohjakartat
