Sähkökeskus. Sähkökeskus. Sähkökeskus on sijoitettu matkustajan puolelle kojetaulussa säilytyslokeron alle. Avaa se seuraavasti:

Transkriptio

1 on sijoitettu matkustajan puolelle kojetaulussa säilytyslokeron alle. Avaa se seuraavasti: 1. Avaa kojetaulussa oleva säilytyslokeron luukku. Luukku on sijoitettu matkustajan istuimen eteen. 2. Irrota kumimatto. 3. Irrota kaksi ruuvia. 4. Irrota kansi säilytyslokeron pohjasta. on valmisteltu määrättyjä päällirakenteita varten. Tietyt paikat on jo saatettu varata siitä riippuen, mitä laitteita tehtaalla on asennettu. Jos päällirakenteen sulakkeet eivät riitä, voidaan käyttää sulakkeille tarkoitettuja vapaita paikkoja. Mitoita käytettävien johtimien poikkileikkaus vastaamaan kyseisen sulakkeen nimellisvirtaa tai sitä suurempaa virtaa. Jos johtoliittimet on irrotettava, releistukoissa ja sulakkeenpitimissä oleva toisiolukitus on avattava ensin. Sähkökeskuksen liitäntöihin tarvittavia johdinliittimiä voidaan tilata erikseen Scanian jälleenmyyjiltä. Lisätietoa sähköjohdoista on Sähköjohtojen mitoitus -kohdan asiakirjassa Johdot. Lisätietoja johtoliittimien asennuksesta ja irrotuksesta on Sähköjärjestelmä-kohdan asiakirjassa Yleisiä tietoja päällirakennekonsolista ja liittimistä :30-01/04 Painos 4 fi-fi 1 (7)

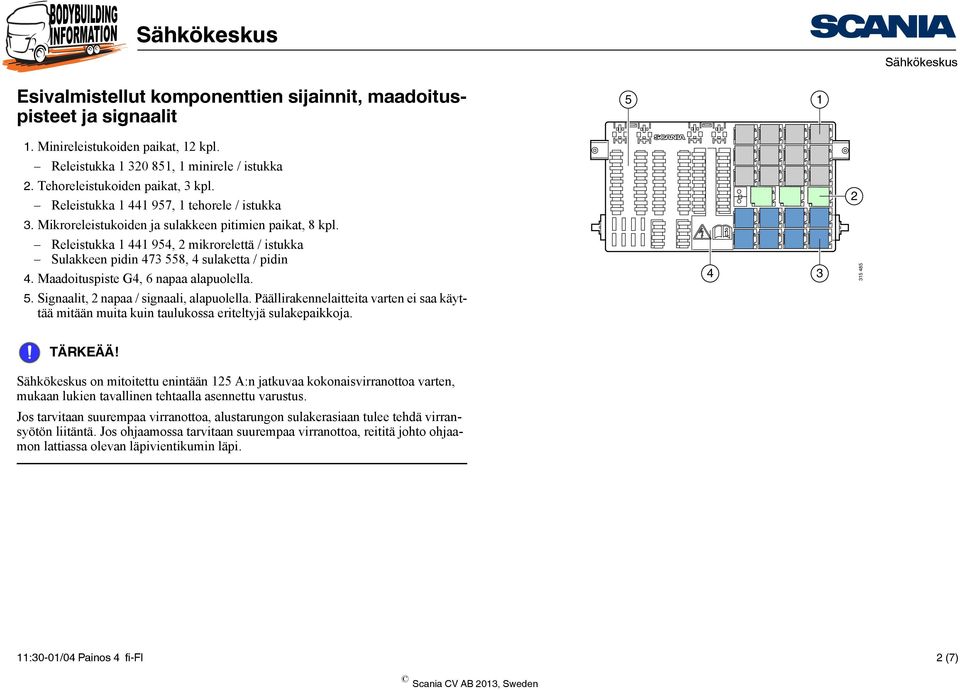

2 Esivalmistellut komponenttien sijainnit, maadoituspisteet ja signaalit Minireleistukoiden paikat, 12 kpl. Releistukka , 1 minirele / istukka 2. Tehoreleistukoiden paikat, 3 kpl. Releistukka , 1 tehorele / istukka 2 3. Mikroreleistukoiden ja sulakkeen pitimien paikat, 8 kpl. Releistukka , 2 mikrorelettä / istukka Sulakkeen pidin , 4 sulaketta / pidin 4. Maadoituspiste G4, 6 napaa alapuolella Signaalit, 2 napaa / signaali, alapuolella. Päällirakennelaitteita varten ei saa käyttää mitään muita kuin taulukossa eriteltyjä sulakepaikkoja. TÄRKEÄÄ! on mitoitettu enintään 125 A:n jatkuvaa kokonaisvirranottoa varten, mukaan lukien tavallinen tehtaalla asennettu varustus. Jos tarvitaan suurempaa virranottoa, alustarungon sulakerasiaan tulee tehdä virransyötön liitäntä. Jos ohjaamossa tarvitaan suurempaa virranottoa, reititä johto ohjaamon lattiassa olevan läpivientikumin läpi. 11:30-01/04 Painos 4 fi-fi 2 (7)

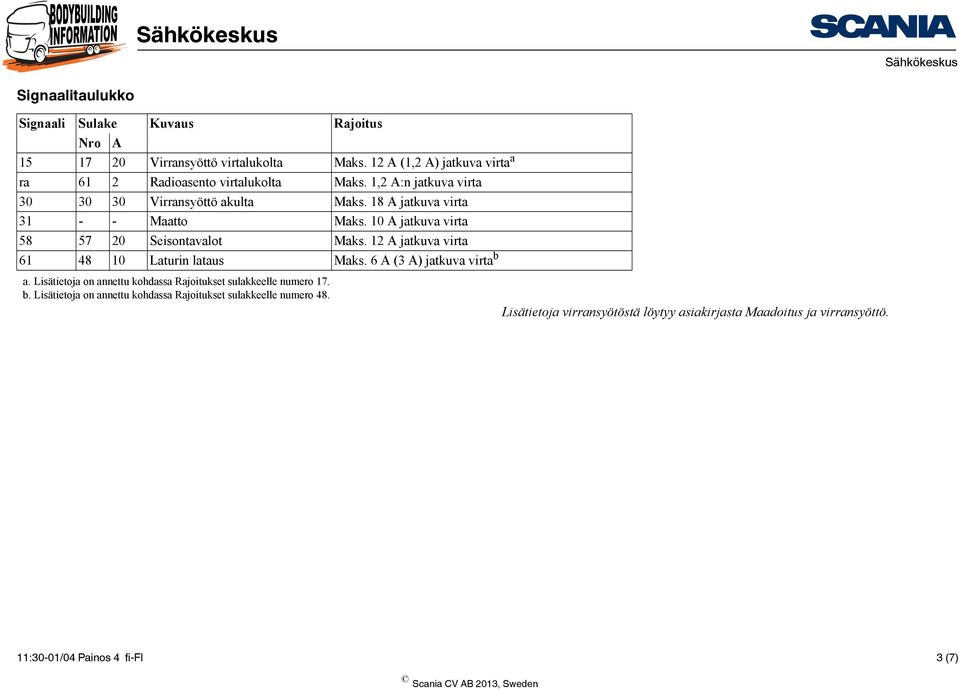

3 Signaalitaulukko Signaali Sulake Kuvaus Rajoitus Nro A Virransyöttö virtalukolta Maks. 12 A (1,2 A) jatkuva virta a ra 61 2 Radioasento virtalukolta Maks. 1,2 A:n jatkuva virta Virransyöttö akulta Maks. 18 A jatkuva virta Maatto Maks. 10 A jatkuva virta Seisontavalot Maks. 12 A jatkuva virta Laturin lataus Maks. 6 A (3 A) jatkuva virta b a. Lisätietoja on annettu kohdassa Rajoitukset sulakkeelle numero 17. b. Lisätietoja on annettu kohdassa Rajoitukset sulakkeelle numero 48. Lisätietoja virransyötöstä löytyy asiakirjasta Maadoitus ja virransyöttö. 11:30-01/04 Painos 4 fi-fi 3 (7)

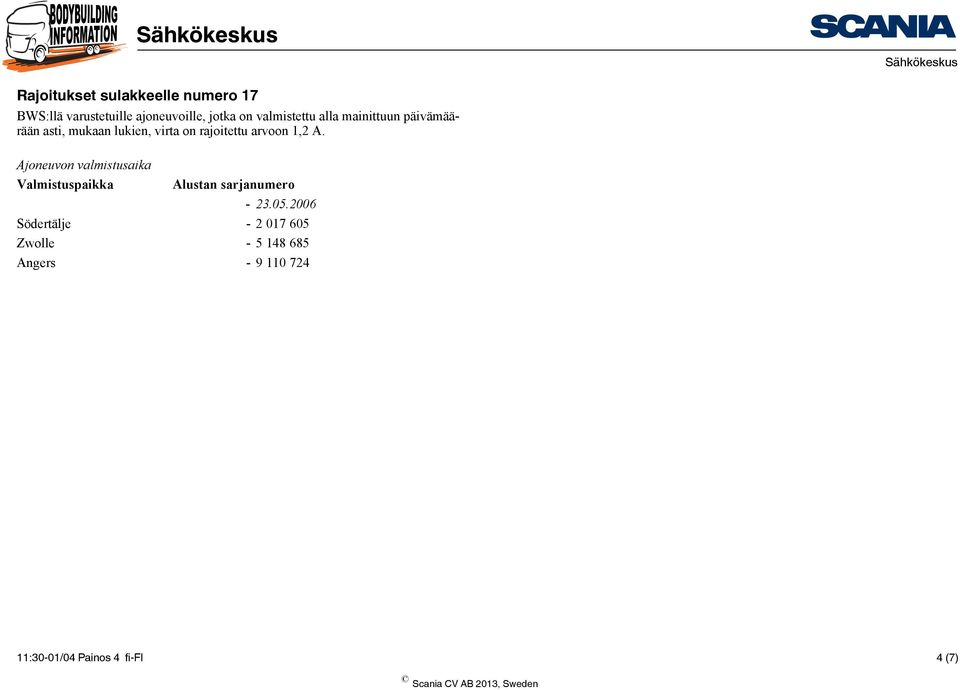

4 Rajoitukset sulakkeelle numero 17 BWS:llä varustetuille ajoneuvoille, jotka on valmistettu alla mainittuun päivämäärään asti, mukaan lukien, virta on rajoitettu arvoon 1,2 A. Ajoneuvon valmistusaika Valmistuspaikka Alustan sarjanumero Södertälje Zwolle Angers :30-01/04 Painos 4 fi-fi 4 (7)

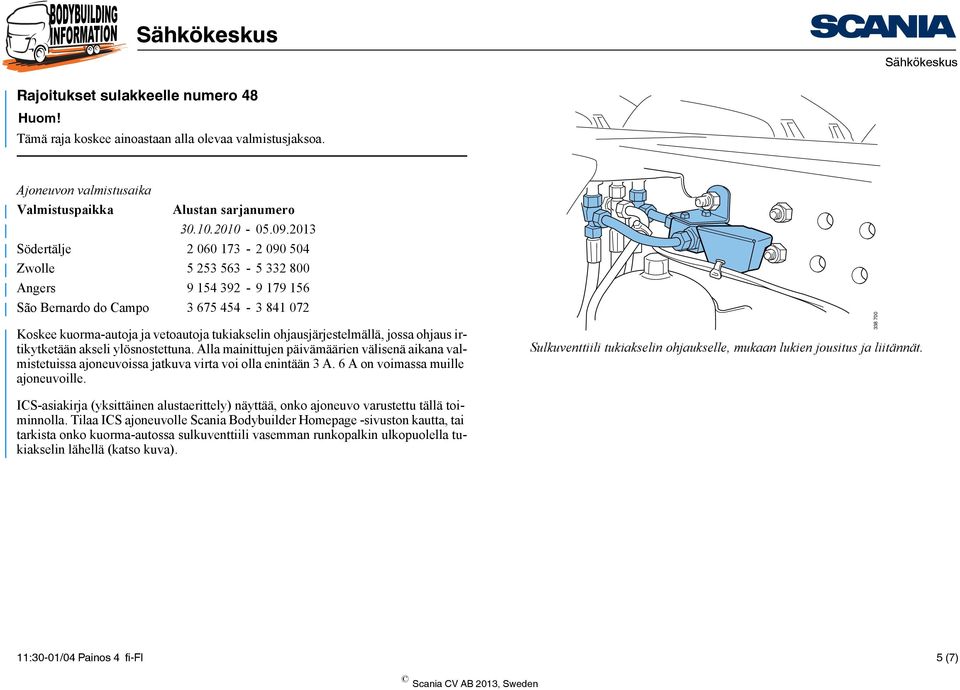

5 Rajoitukset sulakkeelle numero 48 Huom! Tämä raja koskee ainoastaan alla olevaa valmistusjaksoa. Ajoneuvon valmistusaika Valmistuspaikka Alustan sarjanumero Södertälje Zwolle Angers São Bernardo do Campo Koskee kuorma-autoja ja vetoautoja tukiakselin ohjausjärjestelmällä, jossa ohjaus irtikytketään akseli ylösnostettuna. Alla mainittujen päivämäärien välisenä aikana valmistetuissa ajoneuvoissa jatkuva virta voi olla enintään 3 A. 6 A on voimassa muille ajoneuvoille. Sulkuventtiili tukiakselin ohjaukselle, mukaan lukien jousitus ja liitännät ICS-asiakirja (yksittäinen alustaerittely) näyttää, onko ajoneuvo varustettu tällä toiminnolla. Tilaa ICS ajoneuvolle Scania Bodybuilder Homepage -sivuston kautta, tai tarkista onko kuorma-autossa sulkuventtiili vasemman runkopalkin ulkopuolella tukiakselin lähellä (katso kuva). 11:30-01/04 Painos 4 fi-fi 5 (7)

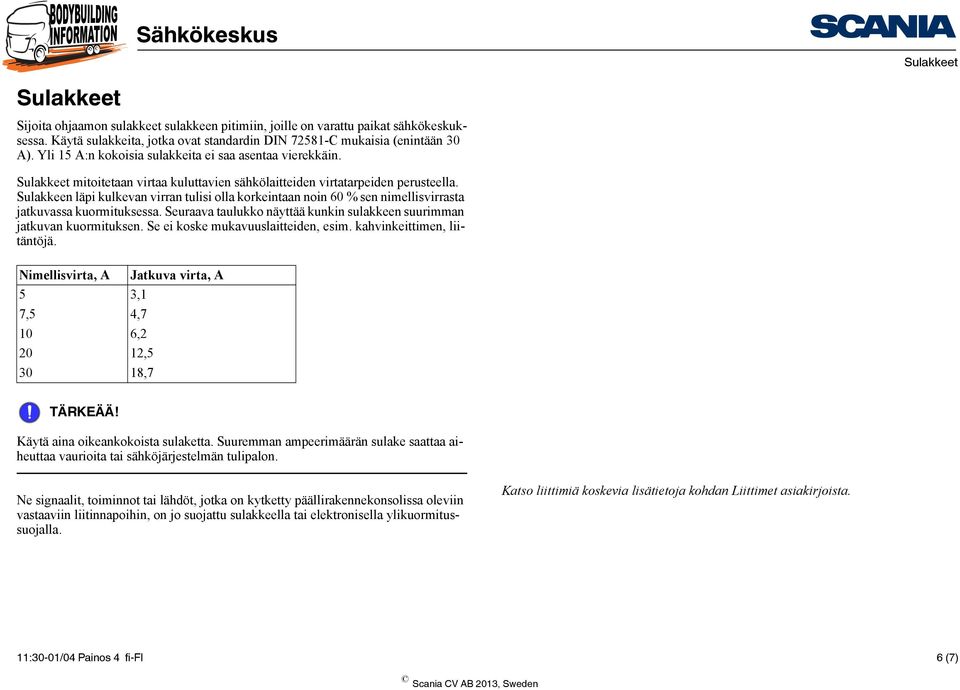

6 Sulakkeet Sulakkeet Sijoita ohjaamon sulakkeet sulakkeen pitimiin, joille on varattu paikat sähkökeskuksessa. Käytä sulakkeita, jotka ovat standardin DIN C mukaisia (enintään 30 A). Yli 15 A:n kokoisia sulakkeita ei saa asentaa vierekkäin. Sulakkeet mitoitetaan virtaa kuluttavien sähkölaitteiden virtatarpeiden perusteella. Sulakkeen läpi kulkevan virran tulisi olla korkeintaan noin 60 % sen nimellisvirrasta jatkuvassa kuormituksessa. Seuraava taulukko näyttää kunkin sulakkeen suurimman jatkuvan kuormituksen. Se ei koske mukavuuslaitteiden, esim. kahvinkeittimen, liitäntöjä. Nimellisvirta, A Jatkuva virta, A 5 3,1 7,5 4,7 10 6, , ,7 TÄRKEÄÄ! Käytä aina oikeankokoista sulaketta. Suuremman ampeerimäärän sulake saattaa aiheuttaa vaurioita tai sähköjärjestelmän tulipalon. Ne signaalit, toiminnot tai lähdöt, jotka on kytketty päällirakennekonsolissa oleviin vastaaviin liitinnapoihin, on jo suojattu sulakkeella tai elektronisella ylikuormitussuojalla. Katso liittimiä koskevia lisätietoja kohdan Liittimet asiakirjoista. 11:30-01/04 Painos 4 fi-fi 6 (7)

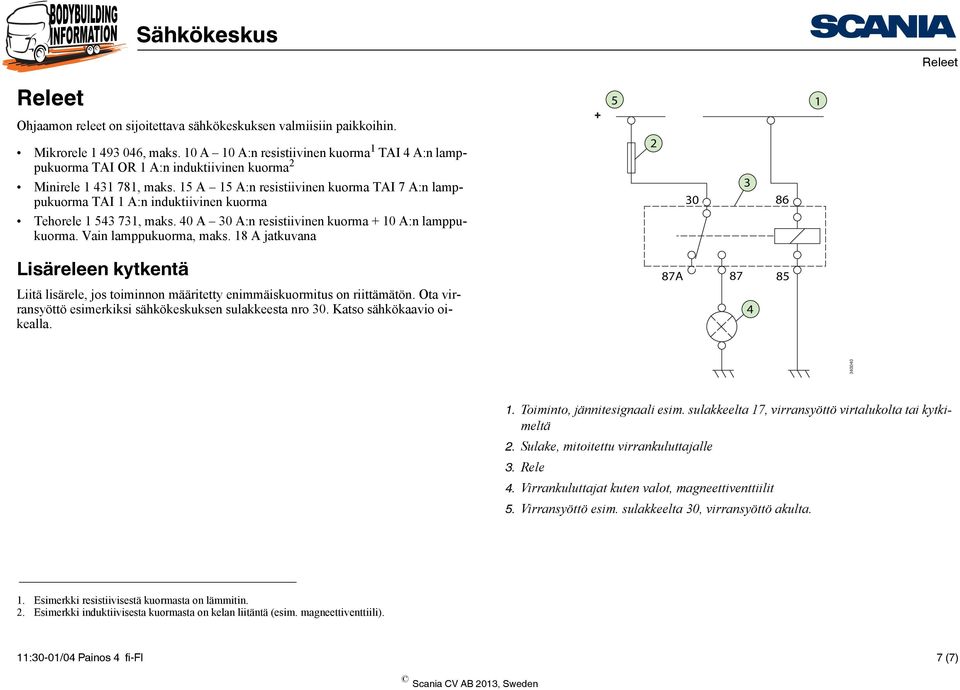

7 Releet Releet Ohjaamon releet on sijoitettava sähkökeskuksen valmiisiin paikkoihin. Mikrorele , maks. 10 A 10 A:n resistiivinen kuorma 1 TAI 4 A:n lamppukuorma TAI OR 1 A:n induktiivinen kuorma 2 Minirele , maks. 15 A 15 A:n resistiivinen kuorma TAI 7 A:n lamppukuorma TAI 1 A:n induktiivinen kuorma Tehorele , maks. 40 A 30 A:n resistiivinen kuorma + 10 A:n lamppukuorma. Vain lamppukuorma, maks. 18 A jatkuvana Lisäreleen kytkentä Liitä lisärele, jos toiminnon määritetty enimmäiskuormitus on riittämätön. Ota virransyöttö esimerkiksi sähkökeskuksen sulakkeesta nro 30. Katso sähkökaavio oikealla A Toiminto, jännitesignaali esim. sulakkeelta 17, virransyöttö virtalukolta tai kytkimeltä 2. Sulake, mitoitettu virrankuluttajalle 3. Rele 4. Virrankuluttajat kuten valot, magneettiventtiilit 5. Virransyöttö esim. sulakkeelta 30, virransyöttö akulta. 1. Esimerkki resistiivisestä kuormasta on lämmitin. 2. Esimerkki induktiivisesta kuormasta on kelan liitäntä (esim. magneettiventtiili). 11:30-01/04 Painos 4 fi-fi 7 (7)
