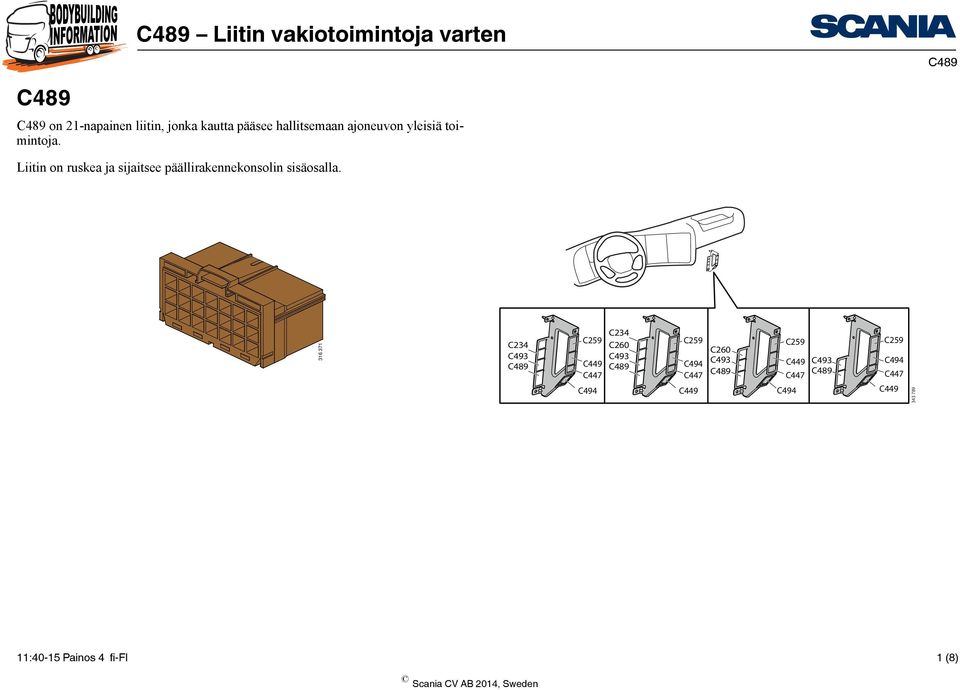

C489 Liitin vakiotoimintoja varten C489. C489 on 21-napainen liitin, jonka kautta pääsee hallitsemaan ajoneuvon yleisiä toimintoja.

Transkriptio

1 on 21-napainen liitin, jonka kautta pääsee hallitsemaan ajoneuvon yleisiä toimintoja. Liitin on ruskea ja sijaitsee päällirakennekonsolin sisäosalla C234 C493 C259 C449 C447 C494 C234 C260 C493 C259 C494 C447 C449 C260 C493 C259 C449 C447 C494 C493 C259 C494 C447 C :40-15 Painos 4 fi-fi 1 (8)

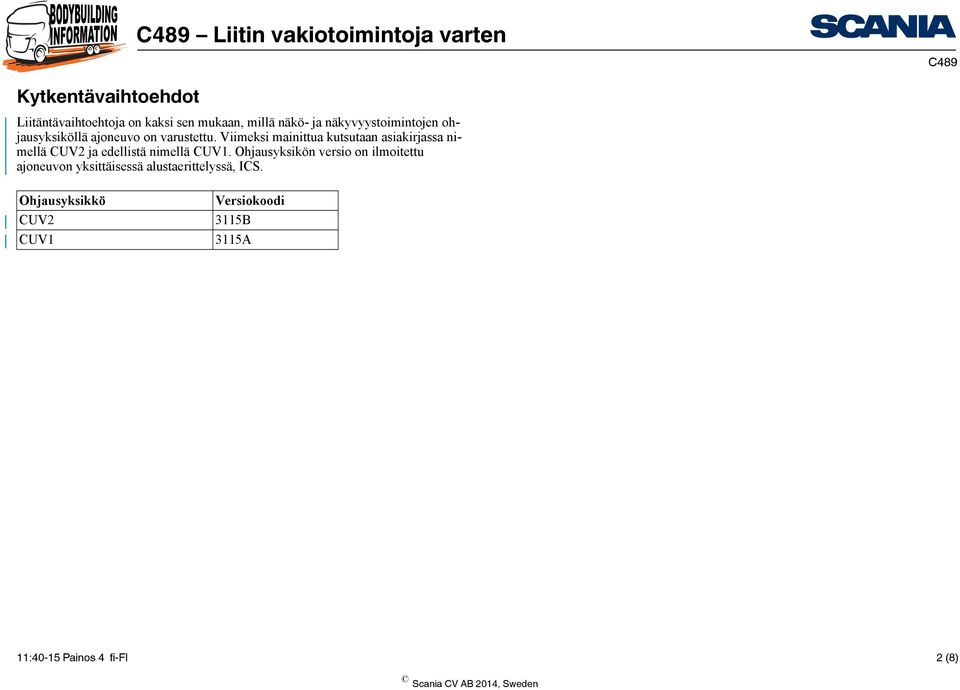

2 Kytkentävaihtoehdot Liitäntävaihtoehtoja on kaksi sen mukaan, millä näkö- ja näkyvyystoimintojen ohjausyksiköllä ajoneuvo on varustettu. Viimeksi mainittua kutsutaan asiakirjassa nimellä CUV2 ja edellistä nimellä CUV1. Ohjausyksikön versio on ilmoitettu ajoneuvon yksittäisessä alustaerittelyssä, ICS. Ohjausyksikkö CUV2 CUV1 Versiokoodi 3115B 3115A 11:40-15 Painos 4 fi-fi 2 (8)

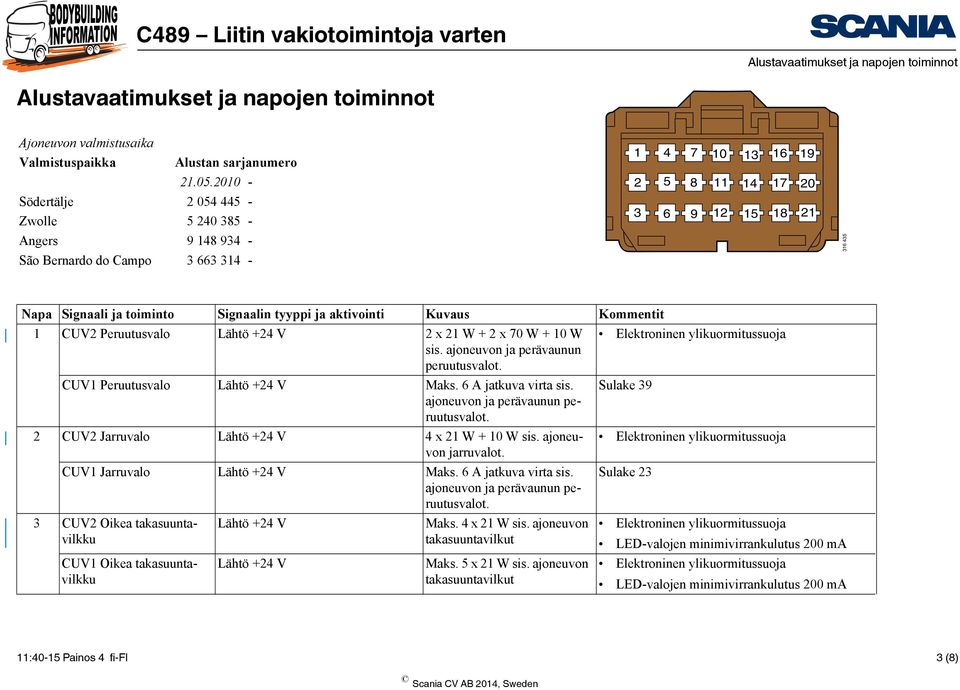

3 Ajoneuvon valmistusaika Valmistuspaikka Alustan sarjanumero Södertälje Zwolle Angers São Bernardo do Campo CUV2 Peruutusvalo 2x21W+2x70W+10W sis. ajoneuvon ja perävaunun peruutusvalot. CUV1 Peruutusvalo Maks. 6 A jatkuva virta sis. ajoneuvon ja perävaunun peruutusvalot. 2 CUV2 Jarruvalo 4 x 21 W + 10 W sis. ajoneuvon jarruvalot. CUV1 Jarruvalo Maks. 6 A jatkuva virta sis. ajoneuvon ja perävaunun peruutusvalot. 3 CUV2 Oikea takasuuntavilkku CUV1 Oikea takasuuntavilkku Maks. 4 x 21 W sis. ajoneuvon takasuuntavilkut Maks. 5 x 21 W sis. ajoneuvon takasuuntavilkut Sulake 39 Sulake 23 LED-valojen minimivirrankulutus 200 ma LED-valojen minimivirrankulutus 200 ma 11:40-15 Painos 4 fi-fi 3 (8)

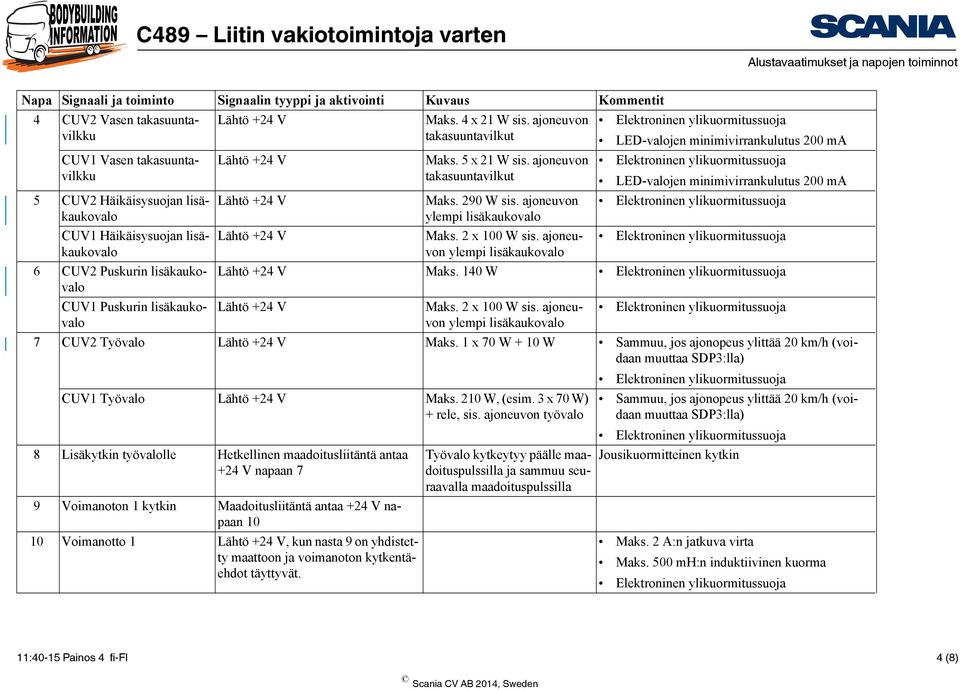

4 4 CUV2 Vasen takasuuntavilkku CUV1 Vasen takasuuntavilkku 5 CUV2 Häikäisysuojan lisäkaukovalo CUV1 Häikäisysuojan lisäkaukovalo 6 CUV2 Puskurin lisäkaukovalo CUV1 Puskurin lisäkaukovalo Maks. 4 x 21 W sis. ajoneuvon takasuuntavilkut Maks. 5 x 21 W sis. ajoneuvon takasuuntavilkut Maks. 290 W sis. ajoneuvon ylempi lisäkaukovalo Maks. 2 x 100 W sis. ajoneuvon ylempi lisäkaukovalo LED-valojen minimivirrankulutus 200 ma LED-valojen minimivirrankulutus 200 ma Maks. 140 W Maks. 2 x 100 W sis. ajoneuvon ylempi lisäkaukovalo 7 CUV2 Työvalo Maks. 1 x 70 W + 10 W Sammuu, jos ajonopeus ylittää 20 km/h (voidaan muuttaa SDP3:lla) CUV1 Työvalo Maks. 210 W, (esim. 3 x 70 W) + rele, sis. ajoneuvon työvalo 8 Lisäkytkin työvalolle Hetkellinen maadoitusliitäntä antaa +24 V napaan 7 9 Voimanoton 1 kytkin Maadoitusliitäntä antaa +24 V napaan Voimanotto 1, kun nasta 9 on yhdistetty maattoon ja voimanoton kytkentäehdot täyttyvät. Työvalo kytkeytyy päälle maadoituspulssilla ja sammuu seuraavalla maadoituspulssilla Sammuu, jos ajonopeus ylittää 20 km/h (voidaan muuttaa SDP3:lla) Jousikuormitteinen kytkin Maks. 2 A:n jatkuva virta Maks. 500 mh:n induktiivinen kuorma 11:40-15 Painos 4 fi-fi 4 (8)

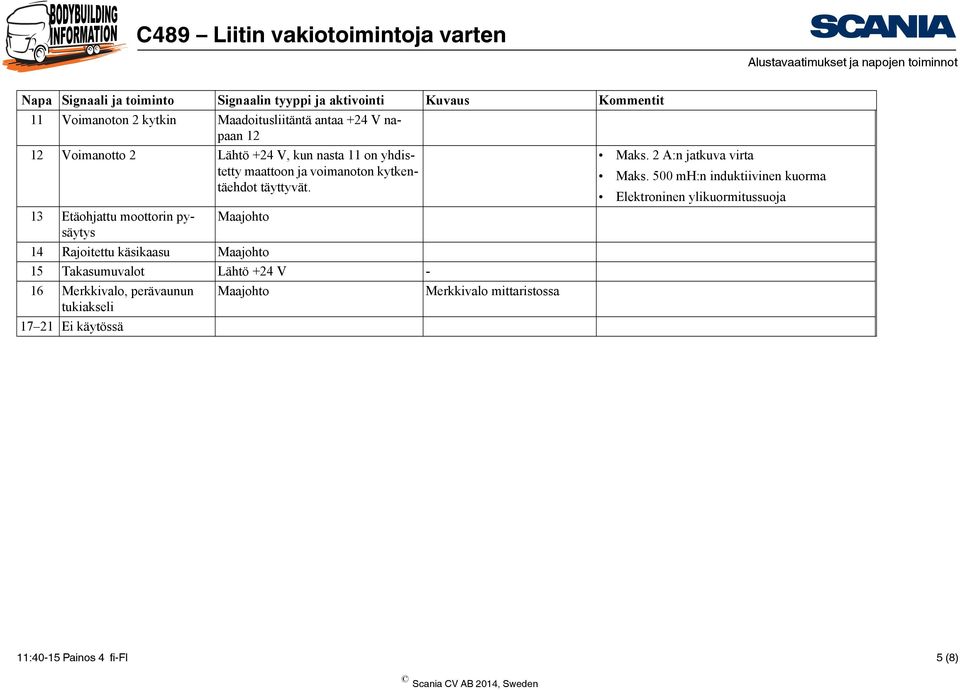

5 11 Voimanoton 2 kytkin Maadoitusliitäntä antaa +24 V napaan Voimanotto 2, kun nasta 11 on yhdistetty maattoon ja voimanoton kytkentäehdot täyttyvät. 13 Etäohjattu moottorin pysäytys Maajohto 14 Rajoitettu käsikaasu Maajohto 15 Takasumuvalot - 16 Merkkivalo, perävaunun Maajohto Merkkivalo mittaristossa tukiakseli Ei käytössä Maks. 2 A:n jatkuva virta Maks. 500 mh:n induktiivinen kuorma 11:40-15 Painos 4 fi-fi 5 (8)

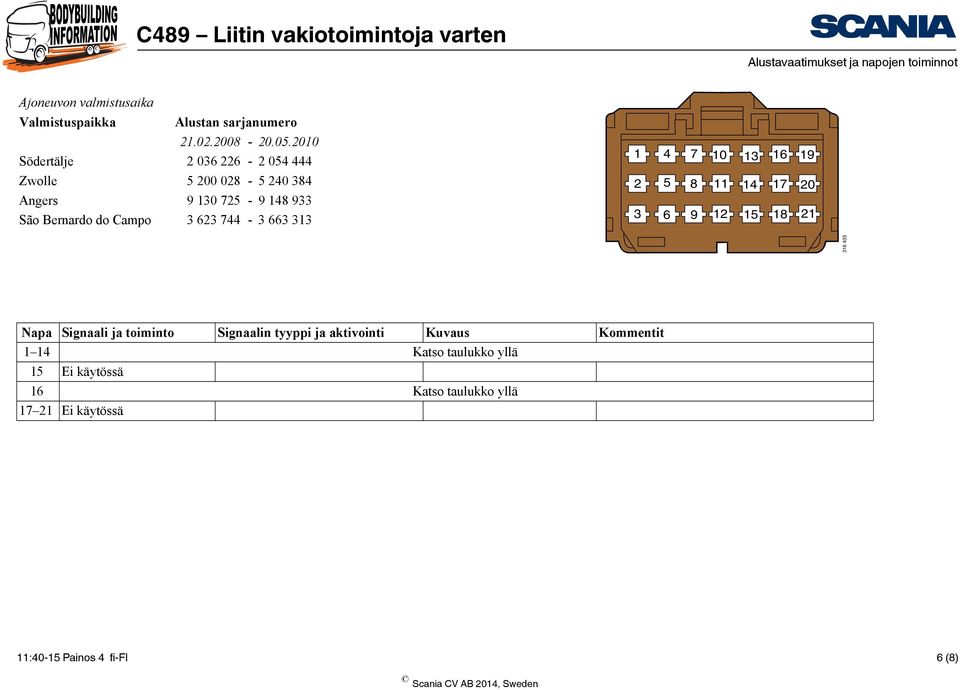

6 Ajoneuvon valmistusaika Valmistuspaikka Alustan sarjanumero Södertälje Zwolle Angers São Bernardo do Campo Katso taulukko yllä 15 Ei käytössä 16 Katso taulukko yllä Ei käytössä 11:40-15 Painos 4 fi-fi 6 (8)

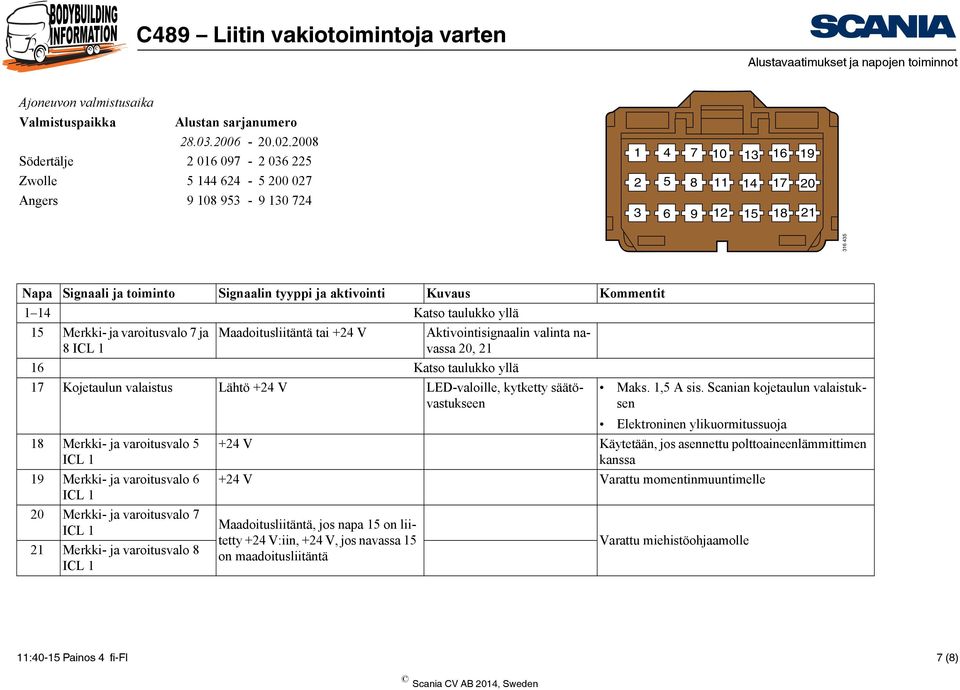

7 Ajoneuvon valmistusaika Valmistuspaikka Alustan sarjanumero Södertälje Zwolle Angers Katso taulukko yllä 15 Merkki- ja varoitusvalo 7 ja 8 Maadoitusliitäntä tai +24 V Aktivointisignaalin valinta navassa 20, Katso taulukko yllä 17 Kojetaulun valaistus LED-valoille, kytketty säätövastukseen 18 Merkki- ja varoitusvalo 5 19 Merkki- ja varoitusvalo 6 20 Merkki- ja varoitusvalo 7 21 Merkki- ja varoitusvalo 8 Maks. 1,5 A sis. Scanian kojetaulun valaistuksen +24 V Käytetään, jos asennettu polttoaineenlämmittimen kanssa +24 V Varattu momentinmuuntimelle Maadoitusliitäntä, jos napa 15 on liitetty +24 V:iin, +24 V, jos navassa 15 on maadoitusliitäntä Varattu miehistöohjaamolle 11:40-15 Painos 4 fi-fi 7 (8)

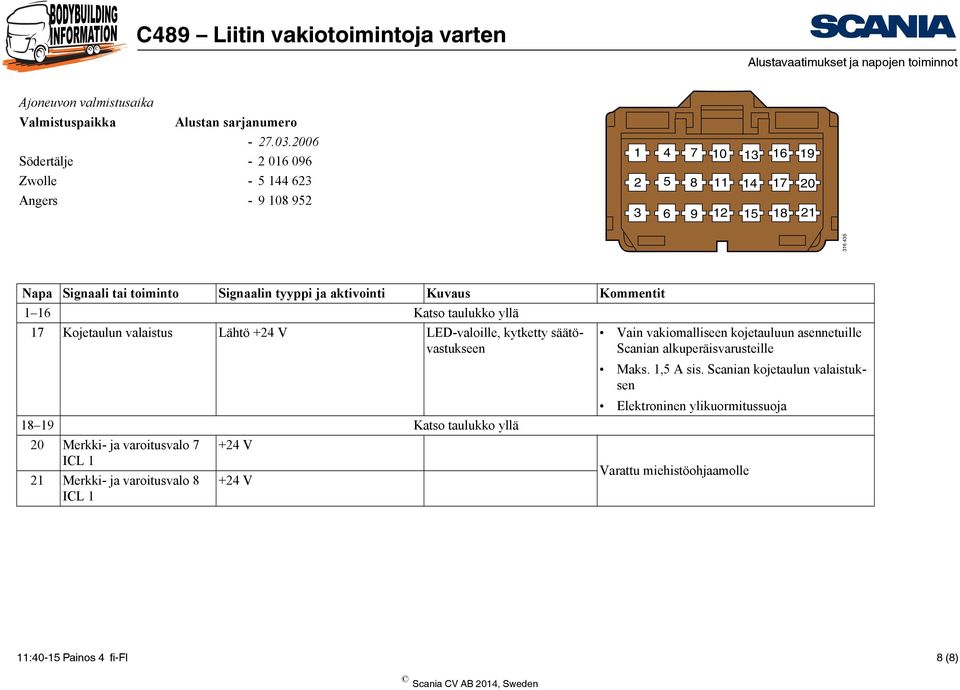

8 Ajoneuvon valmistusaika Valmistuspaikka Alustan sarjanumero Södertälje Zwolle Angers Napa Signaali tai toiminto Signaalin tyyppi ja aktivointi Kuvaus Kommentit 1 16 Katso taulukko yllä 17 Kojetaulun valaistus LED-valoille, kytketty säätövastukseen Katso taulukko yllä 20 Merkki- ja varoitusvalo V 21 Merkki- ja varoitusvalo V Vain vakiomalliseen kojetauluun asennetuille Scanian alkuperäisvarusteille Maks. 1,5 A sis. Scanian kojetaulun valaistuksen Varattu miehistöohjaamolle 11:40-15 Painos 4 fi-fi 8 (8)
