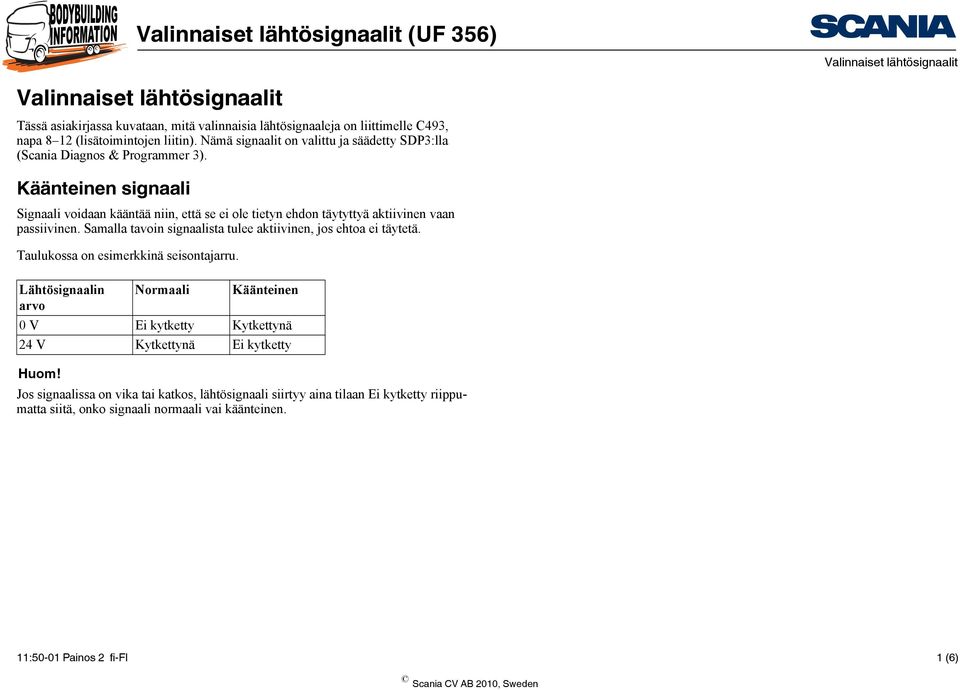

Valinnaiset lähtösignaalit (UF 356) Valinnaiset lähtösignaalit. Käänteinen signaali
|
|
- Teija Siitonen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 Valinnaiset lähtösignaalit Valinnaiset lähtösignaalit Tässä asiakirjassa kuvataan, mitä valinnaisia lähtösignaaleja on liittimelle C493, napa 8 12 (lisätoimintojen liitin). Nämä signaalit on valittu ja säädetty SDP3:lla (Scania Diagnos & Programmer 3). Käänteinen signaali Signaali voidaan kääntää niin, että se ei ole tietyn ehdon täytyttyä aktiivinen vaan passiivinen. Samalla tavoin signaalista tulee aktiivinen, jos ehtoa ei täytetä. Taulukossa on esimerkkinä seisontajarru. Lähtösignaalin Normaali Käänteinen arvo 0 V Ei kytketty Kytkettynä 24 V Kytkettynä Ei kytketty Huom! Jos signaalissa on vika tai katkos, lähtösignaali siirtyy aina tilaan Ei kytketty riippumatta siitä, onko signaali normaali vai käänteinen. 11:50-01 Painos 2 fi-fi 1 (6)

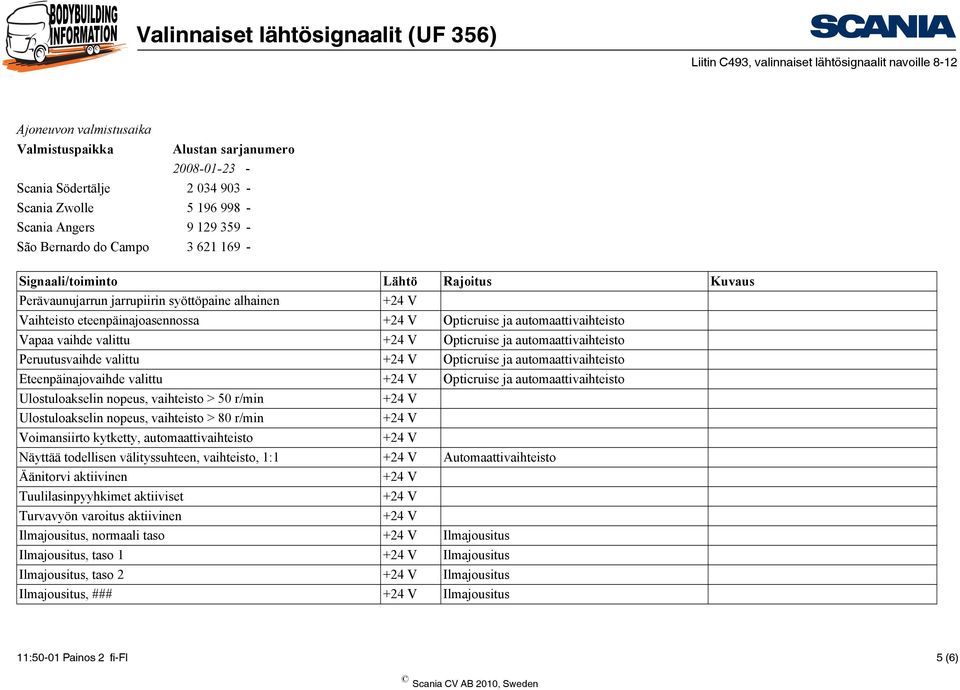

2 Liitin C493, valinnaiset lähtösignaalit navoille Scania Södertälje Scania Zwolle Scania Angers Seisontajarru kytketty Matala öljynpaine Voidaan havaita vain moottorin ollessa käynnissä Matala jäähdytysnestetaso Korkea moottorin lämpötila Vaihteisto vapaalla Vaihteisto peruutusvaihteella Kaasupoljin joutokäyntiasennossa Kaasupoljin pakkovaihtoasennossa Opticruise ja automaattivaihteisto Jarrupoljin painettuna Kytkinpoljin painettu alas Manuaalinen kytkin (käsivaihteisto tai kytkinpolkimella varustettu Opticruise) Jakajan välityssuhde valittu Käsivaihteisto tai Opticruise Matala paine seisontajarrupiirissä Momentinvahvistin lukittu (lukituskytkin) Automaattivaihteisto Seisontavalot kytketty päälle 11:50-01 Painos 2 fi-fi 2 (6)
3 Kauko- tai lähivalot kytketty päälle Moottoriteho rajoitettu Kauko-ohjauksen salliva kytkin (EXT) ON-asennossa Tasauspyörästön lukko, akseli 1, kytketty Tasauspyörästön lukko, akseli 2, kytketty Keskitasauspyörästön lukko kytketty Astinlaudan (tai vastaavan) signaali aktivoitu Öljynpaine Jäähdytysnesteen lämpötila Polttoainetaso Moottorin kuorma Etujarrupiirin paine Takajarrupiirin paine Lähtösignaali tarkoitettu mittarin käyttöön 11:50-01 Painos 2 fi-fi 3 (6)
4 Scania Södertälje Scania Zwolle Scania Angers Aktiivinen, jos jokin eteenpäinajovaihde valittu Scania Södertälje Scania Zwolle Scania Angers ABS aktiivinen ABS/EBS Automaattinen luistonesto (TC) toiminnassa TC Jarrupiirin 1 tai 2 syöttöpaine alhainen Moottorin kierrosluvun säätö 1 tai 2 (tila 4) aktiivinen a a. Katso lisätietoja vihkosta Moottorin kierrosluvun kauko-ohjaus (UF275) 11:50-01 Painos 2 fi-fi 4 (6)
5 Scania Södertälje Scania Zwolle Scania Angers São Bernardo do Campo Perävaunujarrun jarrupiirin syöttöpaine alhainen Vaihteisto eteenpäinajoasennossa Opticruise ja automaattivaihteisto Vapaa vaihde valittu Opticruise ja automaattivaihteisto Peruutusvaihde valittu Opticruise ja automaattivaihteisto Eteenpäinajovaihde valittu Opticruise ja automaattivaihteisto Ulostuloakselin nopeus, vaihteisto > 50 r/min Ulostuloakselin nopeus, vaihteisto > 80 r/min Voimansiirto kytketty, automaattivaihteisto Näyttää todellisen välityssuhteen, vaihteisto, 1:1 Automaattivaihteisto Äänitorvi aktiivinen Tuulilasinpyyhkimet aktiiviset Turvavyön varoitus aktiivinen Ilmajousitus, normaali taso Ilmajousitus Ilmajousitus, taso 1 Ilmajousitus Ilmajousitus, taso 2 Ilmajousitus Ilmajousitus, ### Ilmajousitus 11:50-01 Painos 2 fi-fi 5 (6)
6 Ilmajousitus, ### Ilmajousitus Tukiakseli, ylös Ilmajousitus Tukiakseliteli, ylös Ilmajousitus Painonsiirto aktiivinen Ilmajousitus Hidas alue valittu Öljyn lämpötila, vaihteisto Automaattivaihteisto Lähtösignaali tarkoitettu mittarin käyttöön Hidastimen öljyn lämpötila Automaattivaihteisto Scania Södertälje Scania Zwolle Scania Angers São Bernardo do Campo Kytkin ei täysin kytkettynä a Manuaalinen kytkin (käsivaihteisto tai kytkinpolkimella varustettu Opticruise) a. Kytketty signaaliin Kytkinpoljin painettuna. 11:50-01 Painos 2 fi-fi 6 (6)
Vapaa-asennon automaattikytkennän aktivointi. Yleistä
Yleistä Yleistä Toiminto on saatavilla ajoneuvoihin, joissa on seuraavat toiminnot: Automaattivaihteisto Täysautomaattinen Opticruise (ajoneuvot ilman kytkinpoljinta). Koskee 9.0.01 jälkeen valmistettuja
LisätiedotC493 Liitin lisätoimintoja varten. Johdanto liittimeen C493
Johdanto liittimeen C493 Johdanto liittimeen C493 C493 on 15-napainen liitin, jonka avulla päällirakentaja pääsee hallitsemaan useita signaaleja ja toimintoja päällirakenteen ohjausjärjestelmän (BWS, Bodywork
LisätiedotEG-voimanoton aktivointi. Toiminta
Toiminta EG-voimanoton aktivointi Toiminto on tarkoitettu voimanoton aktivointiin kuljettajan paikalta ja ohjaamon ulkopuolelta. Voimanottoa ohjataan BCI-ohjausyksiköllä. Kytkinpolkimella ja EG-voimanotolla
LisätiedotJatkuvan kierrosluvun rajoituksen aktivointi
Yleistä tietoa moottorin kierrosluvun rajoituksesta Yleistä tietoa moottorin kierrosluvun rajoituksesta Moottorin kierrosluvun rajoitus estää moottorin kierroslukua ylittämästä esimääritettyä arvoa. Tämän
LisätiedotVoimanottojen ohjaus. Yleisiä tietoja
Yleisiä tietoja Yleisiä tietoja Voimanottoja ohjataan ajoneuvon BCI-ohjausyksikön (Bodywork Electrical System) kautta. Toiminto on käytettävissä vain, jos ajoneuvossa on voimanotto. Jos ajoneuvo on varustettu
LisätiedotMoottorin kierrosluvun säätö kippauksen aikana. Taustaa
Taustaa Taustaa Ajoneuvon käsittelyä koukkuvaihto- tai kippilavaa käytettäessä voidaan helpottaa nostamalla väliaikaisesti moottorin kierroslukua. Jos moottorin kierroslukua nostetaan kaasupolkimella ajoneuvossa,
LisätiedotAutomaattivaihteiston voimanoton aktivointi. Toiminta
Toiminta Toiminta Toiminto on tarkoitettu voimanoton aktivointiin kuljettajan paikalta ja ohjaamon ulkopuolelta. Voimanottoa ohjataan BCI-ohjausyksiköllä (Bodywork Communication Interface, päällirakenteen
LisätiedotVoimanoton aktivointi automaattivaihteistossa. Yleisiä tietoja toiminnosta. Aktivointiehdot. Pysyvät turvallisuusehdot. Valinnaiset turvallisuusehdot:
Yleisiä tietoja toiminnosta Yleisiä tietoja toiminnosta Automaattivaihteiston (Allison) voimanoton aktivoinnin toiminto on tarkoitettu voimanoton aktivoimiseen kuljettajan paikalta ja ohjaamon ulkopuolelta.
LisätiedotMoottorin kaukokäynnistys. Toiminta. Käyttäytyminen. Moottorin kaukokäynnistyksen toiminnolla moottori käynnistetään ohjaamon ulkopuolelta.
Toiminta Toiminta Moottorin kaukokäynnistyksen toiminnolla moottori käynnistetään ohjaamon ulkopuolelta. Käyttäytyminen Käynnistysyrityksen onnistuminen tai epäonnistuminen kuitataan suuntavilkuilla: Jos
LisätiedotKorotettu joutokäynti. Toiminta. Käyttäytyminen
Toiminta Toiminta Joutokäynnin korottaminen sopii esimerkiksi moottorin lämmittämiseen tai ajoneuvon paineilmajärjestelmän täyttämiseen. Toimintoa voidaan käyttää tilanteissa, joissa moottorin normaalista
LisätiedotParametrit voimansiirtolinja. Johdanto. SDP3:n päällirakentajien versio
Johdanto Tässä asiakirjassa kuvataan voimansiirtolinjaan liittyvät parametrit. Parametrien luettelon rajaamiseksi tässä kuvataan vain parametrit, joista on todennäköisesti hyötyä päällirakentajille. Johdanto
LisätiedotAWD-voimanoton aktivointi. Toiminta
Toiminta AWD-voimanoton aktivointi Toiminto on tarkoitettu voimanoton aktivointiin kuljettajan paikalta ja ohjaamon ulkopuolelta. Voimanottoa ohjataan BCI-ohjausyksiköllä. Jotta voimanoton ohjaus toimisi
LisätiedotC489 Liitin vakiotoimintoja varten C489. C489 on 21-napainen liitin, jonka kautta pääsee hallitsemaan ajoneuvon yleisiä toimintoja.
on 21-napainen liitin, jonka kautta pääsee hallitsemaan ajoneuvon yleisiä toimintoja. Liitin on ruskea ja sijaitsee päällirakennekonsolin sisäosalla. 316 371 C234 C493 C259 C449 C447 C494 C234 C260 C493
LisätiedotSäädettävät parametrit Signaalit ja näkyvyysjärjestelmät
Johdanto Johdanto Säädettävien parametrien luettelon rajaamiseksi tässä kuvataan vain sellaiset parametrit, joista on todennäköisesti hyötyä päällirakentajille. Jos haluat lisätietoja tietyn ajoneuvomallin
LisätiedotNäkyvyys- ja valaistustoimintojen kaukoaktivointi
Toiminta Toiminta Seuraavat näkyvyys- ja valaistustoiminnot voidaan kaukoaktivoida: Lisätietoja valaistuksesta on annettu asiakirjoissa Ajovalojen passivointi ja Vaihteleva kaukovalovilkku. Varoitusvilkut
LisätiedotC494 Liitin johdinsarjalle ohjaamosta runkoon C494
C494 C494 C494 on 21-napainen liitin, jonka kautta päällirakentaja pääsee hallitsemaan useita signaaleja ja toimintoja ajoneuvon varustelusta riippuen. Liitin antaa myös mahdollisuuden mukauttaa ajoneuvoa
LisätiedotSäädettävät parametrit Moottori. Johdanto
Johdanto Johdanto Säädettävien parametrien luettelon rajaamiseksi tässä kuvataan vain sellaiset parametrit, joista on todennäköisesti hyötyä päällirakentajille. Jos haluat lisätietoja tietyn ajoneuvomallin
LisätiedotYlös asennetut ajovalot. Yleistietoa ylös asennettavista ajovaloista. Kytkentävaihtoehdot
Yleistietoa ylös asennettavista ajovaloista Yleistietoa ylös asennettavista ajovaloista Ylös asennettavat ajovalot korvaavat tavalliset ajovalot ja suuntavilkkuvalot esimerkiksi silloin, kun eteen on asennettu
LisätiedotMuistiinpanoluettelo voimansiirtolinja
Tilauslomake Tilauslomake Tilaa parametrisäädöt Scania-korjaamolta tällä lomakkeella. Tilaaja/yhteyshenkilö Päiväys Huomautukset/muuta Yritys Nimi Puhelin Ajoneuvo Tyyppimerkintä (esim. R580 B6x2) Rekisterinumero
LisätiedotAlustan lasku. Yleistä
Yleistä Yleistä Esimerkiksi nosturia käytettäessä tai kipattaessa ilmapalkeet on tyhjennettävä ilmajousituksen joustonrajoittimeen, jotta ajoneuvo pysyy vakaampana. Palkeiden tyhjennystoiminto voidaan
LisätiedotNopeusrajoitin. Yleisiä tietoja toiminnoista. Nopeusrajoittimien prioriteettijärjestys
Yleisiä tietoja toiminnoista Yleisiä tietoja toiminnoista Scania tarjoaa 4 toimintoa ajonopeuden rajoittamiseen. Toimintoja käyttämällä saadaan täytettyä sekä asiakkaiden omat että lakisääteiset vaatimukset,
LisätiedotVetävän akselin katkaisevan voimanoton aktivointi BWS:n kautta
Yleisiä tietoja toiminnosta Yleisiä tietoja toiminnosta Vetävän akselin katkaisevaa voimanottoa käytetään pääasiassa silloin, kun tarvitaan erittäin suurta voimaa. Etuna on, että vetoakselit kytkeytyvät
LisätiedotUlkoisten näyttömittarien liittäminen. Toiminta PGRT
Toiminta Toiminta Käytetään ajoneuvon tietojen näyttämiseen ja lukemiseen näyttömittareista, jotka sijaitsevat muualla kuin kuljettajan paikalla. Huom! Toimintoa ei voi käyttää ulkoisen CAN-yhteyden kautta.
LisätiedotEG-voimanoton aktivointi COO:n kautta. Yleisiä tietoja toiminnosta. Aktivointiehdot
Yleisiä tietoja toiminnosta Yleisiä tietoja toiminnosta Tämä toimintakuvaus liitäntäohjeineen koskee ajoneuvoja, joissa koordinaattori ohjaa vaihteistokäyttöisen voimanoton aktivointia. EG-voimanoton aktivointi
LisätiedotIlmajousituksen ylimääräinen käyttöyksikkö. Kuvaus PGRT
Kuvaus Kuvaus Ilmajousituksen normaali käyttöyksikkö sijaitsee kuljettajan istuimen sivulla. Ajoneuvon tasoa voidaan säätää käyttöyksiköllä. Kuormankäsittelyn aikana voi olla hyötyä kuorma-auton takaosaan
LisätiedotVaihteleva kaukovalovilkku. Toiminta. Käyttäytyminen
Toiminta Toiminta Ajoneuvo vilkuttaa vuorotellen oikeaa ja vasenta kaukovaloa. Lisäkaukovalot voidaan ottaa mukaan vilkuttamiseen. Käyttäytyminen Toiminto voidaan määrittää seuraavasti: Vilkku ajonopeudesta
LisätiedotC449 Liitin automaattivaihteistoa ja perävaunuliitäntää varten
Johdanto liittimeen Johdanto liittimeen on 18-napainen liitin, jonka avulla päästään hallitsemaan automaattivaihteistojen ja perävaunuliitäntöjen toimintoja. Lisätietoja automaattivaihteistojen tuloista
LisätiedotÄänitorven kaukoaktivointi. Kuvaus. Äänitorven aktivoinnin kauko-ohjaustoiminnolla käytetään äänitorvea ohjaamon ulkopuolelta.
Kuvaus Kuvaus Äänitorven aktivoinnin kauko-ohjaustoiminnolla käytetään äänitorvea ohjaamon ulkopuolelta. Seuraavien ehtojen on täytyttävä, jotta toiminto voidaan aktivoida: virta-avain ajoasennossa Ohjaamon
LisätiedotTyötasanteen aktivointi EN :n mukaan. Toiminnon yleiskuvaus
Toiminnon yleiskuvaus Toiminnon yleiskuvaus Toiminto on asiakkaan valitsema varusteluvaihtoehto jäteautoille, joissa on työtasanne (versiokoodi 3820B). Kun työtasanne aktivoidaan tämän selostuksen mukaan,
LisätiedotEG-voimanoton aktivointi. Toiminta. Lisätietoja voimanottojen mahdollisista yhdistelmistä on annettu asiakirjassa Voimanottoyhdistelmät.
Toiminta Toiminto on tarkoitettu voimanoton aktivointiin kuljettajan paikalta ja ohjaamon ulkopuolelta. Voimanottoa ohjataan BCI-ohjausyksiköllä (Bodywork Communication Interface). Lisätietoja voimanottojen
LisätiedotC449 Liitin automaattivaihteistoa ja perävaunuliitäntää varten
Yleistä liittimestä C449 Yleistä liittimestä C449 C449 on 18-napainen liitin, jonka avulla päästään hallitsemaan automaattivaihteiston ja perävaunuliitäntöjen toimintoja. Lisätietoja automaattivaihteiston
LisätiedotMoottorin kaukosammutus. Toiminta. Käyttäytyminen
Toiminta Toiminta Moottorin kaukosammutustoimintoa käytetään silloin, kun moottori halutaan sammuttaa esimerkiksi ohjaamon ulkopuolelta. Käyttäytyminen Toiminnosta on 2 versiota: Moottorin kaukosammutus:
LisätiedotEhdolliset lähtösignaalit. Toiminta. Käyttäytyminen
Toiminta Toiminta Ehdollisia lähtösignaaleja on kolme (3), ja päällirakentaja voi käyttää niitä erilaisten päällirakennetoimintojen ja laitteiden ohjaamiseen. Käyttäytyminen Nämä 3 ehdollista lähtösignaalia
LisätiedotVapaa-asennon automaattikytkentä
Taustaa Taustaa Vapaa-asennon automaattikytkentää ohjataan BCI-ohjausyksiköllä (Bodywork Communication Interface, päällirakenteen tietoliikenneliittymä). Vapaa-asennon automaattikytkentä voidaan aktivoida
Lisätiedot11:60-13/07. Muut toiminnot - työtasanne jäteauton päällirakenteeseen. Painos 1. Scania CV AB 2007, Sweden
11:60-13/07 Painos 1 fi Muut toiminnot - työtasanne jäteauton päällirakenteeseen Scania CV AB 2007, Sweden Sisältö Sisältö Selostus...3 Alustaerittely...4 Kytkentäohjeet Vaihtoehto 1: Aktivointi maadoittamalla...6
LisätiedotSähkökeskus. Sähkökeskus. Sähkökeskus on sijoitettu matkustajan puolelle kojetaulussa säilytyslokeron alle. Avaa se seuraavasti:
on sijoitettu matkustajan puolelle kojetaulussa säilytyslokeron alle. Avaa se seuraavasti: 1. Avaa kojetaulussa oleva säilytyslokeron luukku. Luukku on sijoitettu matkustajan istuimen eteen. 2. Irrota
LisätiedotTuulilasinpyyhkimien kaukoaktivointi. Kuvaus
Kuvaus Kuvaus Tuulilasinpyyhkimien kaukoaktivointitoiminnolla tuulilasin pyyhkiminen voidaan käynnistää ohjaamon ulkopuolelta. Tuulilasin pyyhkimisnopeus säädetään suureksi tai pieneksi Scania Diagnos
LisätiedotAjovalojen deaktivointi. Toiminta. Aktivointi. Ajovalot (kaukovalot, lähivalot, lisäkaukovalot ja takasumuvalot) sammutetaan automaattisesti,
Toiminta Toiminta Ajovalot (kaukovalot, lähivalot, lisäkaukovalot ja takasumuvalot) sammutetaan automaattisesti, kun ajoneuvo on paikallaan. Valot sytytetään uudelleen, kun toiminto deaktivoidaan tai ajoneuvo
LisätiedotAlustan lasku. Yleistä
Yleistä Yleistä Esimerkiksi nosturia tai kippiä käytettäessä ilmapalkeet on tyhjennettävä ilmajousituksen joustonrajoittimeen, jotta ajoneuvo pysyy vakaampana. Tyhjät palkeet -toiminto voidaan aktivoida
LisätiedotUlkoisten näyttömittarien liittäminen
Taustaa Taustaa Ulkoisia näyttömittareita ohjataan BCI-ohjausyksiköllä (Bodywork Communication Interface, päällirakenteen tietoliikenneliittymä). Ehdot, mitä ajoneuvon tietoja ulkoiset näyttömittarit näyttävät,
LisätiedotYleisiä tietoja asennusohjeista. Sähköliitännät
Kaikki ajoneuvon sähköjärjestelmään kytkettävät sähköliitännät tulee tehdä joko sähkökeskukseen tai päällirakennekonsoliin. Päällirakennekonsoli sijaitsee ohjaamon paneelin alaosassa matkustajan puolella.
LisätiedotMuistiinpanoluettelo moottori. Tilauslomake
Tilauslomake Tilauslomake Tilauslomake on tarkoitettu tilanteeseen, jossa SDP3:lla varustetulta Scania-korjaamolta tilataan parametrien säätötoimenpide. Päiväys Tilaaja/yhteyshenkilö Huomautukset/muuta
LisätiedotKorotettu joutokäynti
Taustaa Taustaa Korotettua joutokäyntitoimintoa ohjataan BCI-ohjausyksiköllä (Bodywork Communication Interface, päällirakenteen tietoliikenneliittymä). Toiminto voidaan aktivoida joko analogisilla signaaleilla
LisätiedotLaajennusyksiköiden asennus. Yleistä. Laajennusyksikkö. IP-luokitus PGRT
1 4 7 10 13 19 22 25 28 31 34 37 2 38 3 6 9 12 15 21 24 27 30 31 36 39 PGRT Yleistä Yleistä Tiedonsiirto alustan ja päällirakenteen välillä hoidetaan liittimen C259 konfiguroitavilla tuloilla ja lähdöillä.
LisätiedotYleisiä tietoja päällirakennekonsolista ja liittimistä
Päällirakennekonsoli ja liittimet Päällirakennekonsoli ja liittimet Päällirakennekonsoli on paneeliosa, joka toimii päällirakennetoiminnoille tarkoitettujen liittimien kiinnitysalustana. Yksityiskohtaiset
LisätiedotOPER:03. Kysymyksiä Toimintatietoanalyysistä. fi-fi. Usein kysyttyjä kysymyksiä. Painos 2. Scania CV AB 2014, Sweden
OPER:03 Painos 2 fi-fi Kysymyksiä Toimintatietoanalyysistä Usein kysyttyjä kysymyksiä Scania CV AB 2014, Sweden Johdanto Johdanto Tämän asiakirjan tarkoitus on helpottaa Toimintatietoanalyysin ongelmanratkaisua
LisätiedotYleisiä tietoja päällirakennekonsolista ja liittimistä
Päällirakennekonsoli ja liittimet Päällirakennekonsoli ja liittimet Päällirakennekonsoli on paneeliosa, joka toimii päällirakennetoiminnoille tarkoitettujen liittimien kiinnitysalustana. Liittimet kytkevät
LisätiedotTyövalojen aktivointi. Kuvaus. Yleistä. Painikkeen jälkiasennus. Kytkentävaihtoehdot PGRT
Kuvaus Kuvaus Yleistä toimintoa käytetään työvalojen kytkemiseen päälle ja pois. Työvalot voivat sijaita ohjaamon takaseinässä, rungossa, päällirakenteen eri kohdissa tai umpikorissa. Painikkeen jälkiasennus
LisätiedotKaukovalojen ja lisäkaukovalojen vilkuttamisen kaukoaktivointi
Kuvaus Kuvaus Yleistä Päällirakentaja voi käyttää tätä toimintoa valitessaan, kuinka kaukovalojen ja lisäkaukovalojen tulisi syttyä tai vilkkua. Ehdot Seuraavien ehtojen on täytyttävä, jotta toiminto voidaan
LisätiedotLisätakavalot. Yleistietoa lisätakavalojen kytkemisestä. Takavalot PGRT
341 722 340 905 341 740 PGRT Yleistietoa lisätakavalojen kytkemisestä Yleistietoa lisätakavalojen kytkemisestä Takavalot Saatavana on 3 takavalotyyppiä: Kompakti 7 polttimon valoyksikkö LED-valo 7 polttimon
LisätiedotAvoimen luukun varoitussanomat. Toiminto
Toiminto Kaikki kuorma-autot 1 on varustettu avoimien luukkujen varoitussanomien näyttötoiminnolla. Varoitussanomaa voidaan käyttää erityyppisille luukuille, joissa on anturi, joka ilmaisee, että luukku
LisätiedotJatkuva kierrosluvun rajoitus
Taustaa Taustaa Jatkuvan kierrosluvun rajoitustoiminnon aktivointiin on olemassa kolme vaihtoehtoa. Jos ajoneuvo on varustettu BCI-toiminnolla (Bodywork Communication Interface): Analogisilla signaaleilla
LisätiedotVoimanottojen ohjaus. Yleisiä tietoja. Lisätietoja erityyppisten voimanottojen ohjauksesta on annettu seuraavissa asiakirjoissa:
Yleisiä tietoja Ajoneuvot voidaan tilata tehtaalla asennetuilla voimanotoilla. Lisäksi ajoneuvot on mahdollista tilata tehtaalla asennetuilla voimanottojen sähköasennusten esivalmiuksilla. Sen jälleen
LisätiedotMoottorin kierrosluvun ohjaus
Taustaa Taustaa Moottorin kierroslukutoimintoa ohjataan BCI-ohjausyksiköllä (Bodywork Communication Interface, päällirakenteen tietoliikenneliittymä). Toiminto voidaan aktivoida joko analogisilla signaaleilla
LisätiedotLaajennusyksiköiden asennus. Yleistä. BCI-laajennusyksiköt
Yleistä Yleistä C493 2 190 281 2 204 973 BWE-järjestelmää (Bodywork Electrical System, päällirakenteen sähköjärjestelmä) voidaan laajentaa laajennusyksiköillä, jos tarvitaan useampia tuloja ja lähtöjä
LisätiedotVetolaitteet. Yleistä vetolaitteista PGRT
Yleistä vetolaitteista Yleistä vetolaitteista Vetolaite on yhteinen nimi yhdelle tai monelle komponentille, jo(t)ka ajoneuvoon on asennettava, ennen kuin se voi vetää perävaunua. Vetolaitteen tarkoituksena
LisätiedotMomentinrajoitin. Aktivointi analogisilla signaaleilla. Aktivointi ulkoiseilla CAN-verkolla
Taustaa Taustaa Momentinrajoitintoimintoa ohjataan BCI-ohjausyksiköllä (Bodywork Communication Interface, päällirakenteen tietoliikenneliittymä). Toiminto voidaan aktivoida joko analogisilla signaaleilla
LisätiedotParametrit alusta. Johdanto
Johdanto Parametrien luettelon rajaamiseksi tässä asiakirjassa kuvataan vain ne parametrit, joista on todennäköisesti hyötyä päällirakentajille. Jos haluat lisätietoja kyseisen ajoneuvon kaikista parametreista,
LisätiedotPäällirakennetiedot mittaristossa. Toiminta
Mittaristossa on valmius kytkennöille ja parametrisäädöille erilaisia toimintoilmaisimia varten, joiden avulla kuljettajan ympäristö voidaan mukauttaa käyttötarkoitukseensa. Toimintoilmaisimet voidaan
LisätiedotHydraulilaitteiston osat. Yleistä. Toimenpiteet ennen uuden hydraulijärjestelmän käynnistämistä
Yleistä Yleistä Osat hydraulilaitteiston käyttöä varten voidaan tilata tehtaalta: Seuraavat osat ovat saatavana: Säädin Hydrauliöljysäiliö ja paineenrajoitusventtiili Hydraulipumppu Letkut ja liitokset
Lisätiedot100-500 40-60 tai 240-260 400-600 tai 2 000-2 200 X
Yleistä tilauksesta Yleistä tilauksesta Tilaa voimanotot ja niiden sähköiset esivalmiudet tehtaalta. Jälkiasennus on erittäin kallista. Suositellut vaatimukset Voimanottoa käytetään ja kuormitetaan eri
LisätiedotMuistiinpanoluettelo hälytys ja keskuslukitus. Muistiinpanoluettelo. Hälytyksen versio 1. Kauko-ohjatut toiminnot. Lukon asetukset
hälytys ja keskuslukitus Parametrit kuvaillaan tarkemmin asiakirjassa Säädettävät parametrit hälytys ja keskuslukitus. Huom! Luettelo on kattava. Käytettävissä olevat parametrit ja säätöasetukset määräytyvät
LisätiedotHälytysanturien liittäminen. Yleistä
Yleistä ALM-ohjausyksikkö (hälytysjärjestelmä) voidaan tilata tehtaalla valmisteltuna ulkoisiin hälytysantureihin liittämistä varten. Valmistelu koostuu liittimestä C8112. Liitin on keltainen ja sijaitsee
LisätiedotPaineilmajärjestelmän muutos. Muutosten ja mukautusten ehdot PGRT TÄRKEÄÄ!
Muutosten ja mukautusten ehdot Muutosten ja mukautusten ehdot TÄRKEÄÄ! Jarrupiirejä ei saa käyttää ylimääräisten paineilmasäiliöiden kytkemiseen. Jarrujärjestelmän muutos vaatii ohjausyksikön uudelleenohjelmoinnin,
LisätiedotPäällirakentajien kytkimet. Yleistä
Yleistä Yleistä Tämä asiakirja sisältää yhteenvedon kytkimistä, joita päällirakentajat voivat käyttää. Kytkimet ja liitinkotelot voidaan tilata Scania-jälleenmyyjiltä. Kytkimiä voidaan tilata myös räätälöidyillä
LisätiedotPolttoainesäiliöiden siirto. Yleisiä huomautuksia polttoainesäiliöiden siirtämisestä. Kaasuajoneuvot
Yleisiä huomautuksia polttoainesäiliöiden siirtämisestä Yleisiä huomautuksia polttoainesäiliöiden siirtämisestä Joissakin tapauksissa yksi tai useampia polttoainesäiliöitä on siirrettävä, niin että saadaan
LisätiedotP Jos näistä kolmesta (P, U, I) tunnetaan kahden yksikön arvot, kolmas arvo voidaan laskea seuraavien kaavojen avulla (ks. kuva):
Yleistietoja virrankulutuksesta Yleistietoja virrankulutuksesta TÄRKEÄÄ! Akkuvaurioiden välttämiseksi laturin kapasiteetti tulee sovittaa virrankulutukseen. Akut, laturi ja virrankulutus on mukautettava
LisätiedotVoimanotot, yleiskuva. Sisältö. Käsitteiden selitykset. Tämä asiakirja sisältää yhteenvedon kaikista Scanian voimanotoista ja niiden tärkeimmistä
Sisältö Sisältö Tämä asiakirja sisältää yhteenvedon kaikista Scanian voimanotoista ja niiden tärkeimmistä teknisistä tiedoista. Käsitteiden selitykset Kirjain F nimikkeen lopussa tarkoittaa, että hydraulipumppu
LisätiedotKOJELAUTA MITTARISTO. A Nopeusmittari B Polttoainemittari C Moottorin lämpömittari D Kierroslukumittari E Monitoiminäyttö (perus/laajennettu)
F I A T C R O M A P I K A O P A S KOJELAUTA 1 Ohjauspyörän vasen vipu: ulkovalot - 2 Mittaristo - 3 Ohjauspyörän oikea vipu: tuuli- ja takalasin pyyhkijät sekä ajotietokoneen näppäimet - 4 Connect Nav+
LisätiedotJäähdytysnesteen täyttö. Jäähdytysnesteen täytön edellytykset. Työskentely ajoneuvon jäähdytysjärjestelmän parissa VAROITUS!
Jäähdytysnesteen täytön edellytykset Jäähdytysnesteen täytön edellytykset Työskentely ajoneuvon jäähdytysjärjestelmän parissa VAROITUS! Käytä suojavarusteita, kun työskentelet ajoneuvon jäähdytysjärjestelmän
LisätiedotVaihtolava-ajoneuvot. Yleistä tietoa vaihtolava-ajoneuvoista
Yleistä tietoa vaihtolava-ajoneuvoista Yleistä tietoa vaihtolava-ajoneuvoista Vaihtolava-ajoneuvoja pidetään vääntöherkkinä. Vaihtolava-ajoneuvojen kanssa voidaan käyttää erilaisia kuormalavoja erilaisiin
LisätiedotJäähdytysnesteen täyttö. Työskentely ajoneuvon jäähdytysjärjestelmän VAROITUS!
Työskentely ajoneuvon jäähdytysjärjestelmän parissa Työskentely ajoneuvon jäähdytysjärjestelmän parissa VAROITUS! Kun jäähdytysjärjestelmään tehdään muutoksia, se on tyhjennettävä, täytettävä uudelleen
LisätiedotPäällirakenteen liitäntä. Kuvaus. Päällirakenteen liitäntä. BCI (Bodywork Communication Interface)
Kuvaus Kuvaus Päällirakenteen liitäntä Scania-ajoneuvoissa käytetty sähköjärjestelmä perustuu useisiin ohjausyksiköihin, jotka kommunikoivat keskenään yhteisen verkon kautta. Tarkempi kuvaus päällirakenteen
LisätiedotAjonopeus. Kuvaus. Ajovalojen kiertokytkin
Kuvaus Kuvaus Jos ajoneuvossa on ajopiirturi, siihen voidaan kytkeä lisämittari ajonopeuden näyttöä varten. Se on liitetty päällirakennekonsolin liittimen C7 napaan 5. Ajoneuvoissa, jotka on valmistettu
LisätiedotPRESS info. Uusi Scania Opticruise: pioneerin toimintovalikoima laajenee
PRESS info P09902EN / Per-Erik Nordström Syyskuu 2009 Uusi Scania Opticruise: pioneerin toimintovalikoima laajenee Uusi Scania Opticruise on saatavana täysin automaattisena, eli automaattisella kytkimellä,
LisätiedotScania IAA-messuilla: Scania keskittyy asiakasetuihin ja kestävyyteen
PRESS info P14901EN / Örjan Åslund 24. syyskuuta 2014 Scania IAA-messuilla: Scania keskittyy asiakasetuihin ja kestävyyteen Scania Citywide LE hybridivoimansiirrolla Uusia innovaatioita, joilla saavutetaan
LisätiedotParametrit varkaudenestolaite
Johdanto Johdanto Tässä asiakirjassa kuvataan varkaussuojaan liittyvät parametrit. Ainoastaan päällirakentajalle merkitykselliset parametrit on lueteltu. Ajoneuvon käytettävissä olevat parametrit ja asetukset
LisätiedotValaistuksen esivalmiudet. Yleisiä tietoja valaistuksen esivalmiuksista. Tunnistusvalo, esivalmius. Tilausvaihtoehdot
Yleisiä tietoja valaistuksen esivalmiuksista Yleisiä tietoja valaistuksen esivalmiuksista Valaistukselle on saatavana useita tehtaalta tilattavia esivalmiuksia. Valaistus voidaan mukauttaa kunkin markkinan
LisätiedotAkkujen ylläpito. Yleistä akkujen ylläpidosta VAROITUS!
Yleistä akkujen ylläpidosta Yleistä akkujen ylläpidosta VAROITUS! Akut sisältävät syövyttävää happoa. Tämän vuoksi on oltava varovainen sekä käytettävä asianmukaisia suojavarusteita työskenneltäessä akkujen
LisätiedotSäädettävät parametrit alustan asetukset. Johdanto
Johdanto Johdanto Säädettävien parametrien luettelon rajaamiseksi tässä kuvataan vain sellaiset parametrit, joista on todennäköisesti hyötyä päällirakentajille. Jos haluat lisätietoja tietyn ajoneuvomallin
LisätiedotKäänny auton käyttöohjekirjan puoleen ongelmatilanteissa tai saadaksesi lisätietoja erilaisista ominaisuuksista.
F I A T 5 0 0 P I K A O P A S Käänny auton käyttöohjekirjan puoleen ongelmatilanteissa tai saadaksesi lisätietoja erilaisista ominaisuuksista. KOJELAUTA 1 Ohjauspyörän vasen vipu: ulkovalojen hallinta
LisätiedotI-Shift vaihteiston pikaopas
I-Shift vaihteiston pikaopas I-Shift vaihteiston D-versio (AMT-D) FH16 D16G FH / FM D13C FM D11C Pikaopas I-shift toimintoihin. 2 I-ROLL Rullaustoiminto (Vain polttoainetaloudellisuusohjelmisto TP-FUEC)
LisätiedotNopeusrajoitin. Aktivointi analogisilla signaaleilla. Aktivointi ulkoiseilla CAN-verkolla
Taustaa Taustaa Nopeusrajoitintoimintoa ohjataan BCI-ohjausyksiköllä (Bodywork Communication Interface, päällirakenteen tietoliikenneliittymä). Toiminto voidaan aktivoida joko analogisilla signaaleilla
LisätiedotVoimanotot, yleiskuva. Yleisiä tietoja. Nimike EK 730 P
Yleisiä tietoja Tämä asiakirja sisältää yhteenvedon kaikista Scanian voimanotoista ja niiden tärkeimmistä teknisistä tiedoista. Lisätietoja voimanottojen erilaisista liitännöistä, asennuspaikoista ja suurimmasta
LisätiedotPäällirakennetiedot mittaristossa. Toiminta
Mittaristossa on valmius kytkennöille ja parametrisäädöille erilaisia toimintoilmaisimia varten, joiden avulla kuljettajan ympäristö voidaan mukauttaa käyttötarkoitukseensa. Toimintoilmaisimet voidaan
LisätiedotTakaosan alleajosuoja. Yleistä
Yleistä Yleistä Standardin UN ECE R58 vaatimusten täyttämiseksi kuorma-autot on varustettava takaosan alleajosuojalla. Alleajosuoja voidaan toimittaa tehtaalta tai sen voi asentaa päällirakentaja. Tässä
LisätiedotJulkaisutiedot. Scania Diagnos & Programmer 3 versio 2.27
fi-fi Julkaisutiedot Scania Diagnos & Programmer 3 versio 2.27 Versio 2.27 korvaa Scania Diagnos & Programmer 3 -version 2.26 ja tukee P-, G-, R- ja T-sarjan ajoneuvojen, F-, K- ja N-sarjan ajoneuvojen
Lisätiedot1. ALUSTA Sammutusauton alustaksi sopiva 4x2 tyyppinen alusta. Alustan tulee täyttää kaikki säädökset.
1 (5) Tämä liite on täytettävä kaikkien pyydettyjen tietojen osalta erikseen kutakin tarjottavaa alustaa kohti. Mahdolliset poikkeamat on mainittava tämän liitteen numeroinnin mukaisessa järjestyksessä
LisätiedotYmpäristölle haitalliset nesteet ja materiaalit. Yleistä
Seuraava luettelo sisältää kuorma-autosta esikäsittelyvaiheiden aikana poistettavat voiteluaineet, nesteet ja osat. Määrät ovat likimääräisiä. Ympäristö Älä päästä nesteitä läikkymään maahan. Käytä aina
LisätiedotVoimanoton valinta. Yleistä tilauksesta Yleistä tilauksesta. Scania Truck Bodybuilder 22: Painos Scania CV AB 2016, Sweden 1 (15)
Yleistä tilauksesta Yleistä tilauksesta Huom! Tilaa voimanotot ja niiden sähköiset esivalmiudet tehtaalta. Jälkiasennus on erittäin kallista. Jälkiasennus on usein laajamittainen työ, johon liittyy useita
LisätiedotMuistiinpanoluettelo Kuljettajatiedot. Tilauslomake
Kuljettajatiedot uslomake uslomake uslomake on tarkoitettu tilanteeseen, jossa SDP3:lla varustetulta Scania-korjaamolta tilataan parametrien säätötoimenpide. Päiväys aja/yhteyshenkilö Huomautukset/muuta
LisätiedotSISÄLLYS. Saadaksesi lisätietoa muista ominaisuuksista tutustu mukana toimitettuun käyttöohjekirjaan.
Tässä lisäliitteessä opastetaan elektronisesti ohjatun Fiat Dualogic -käsivaihteiston käyttöä. Käyttääksesi vaihteistoa oikealla tavalla sinun tulee lukea tämä lisäliite huolellisesti läpi. Tällöin ymmärrät
LisätiedotAsennus. Johdinsarja Workman HDX-D -työajoneuvo, nelipyöräveto ja lava VAARA. Irralliset osat. Asennusohjeet
Form No. Johdinsarja Workman HDX-D -työajoneuvo, nelipyöräveto ja lava Mallinro: 132-6774 3405-657 Rev B Asennusohjeet VAARA KALIFORNIA Lakiesityksen 65 mukainen varoitus Tämä tuote sisältää kemikaaleja,
LisätiedotMerkkikohtainen asennusohje AP-550 GoldCruiselle joka on suunniteltu: Nissan Almera Tino 2003 > (vaijerikäyttöinen) Osa B
AP-550 Servon asennusohje Merkkikohtainen asennusohje AP-550 GoldCruiselle joka on suunniteltu: Nissan Almera Tino 2003 > (vaijerikäyttöinen) Osa B B1 Johdanto GoldCruise on laatutuote jonka Gold Automotive
LisätiedotOntech Teleswitch 9001A Ontech Teleswitch 9003
Ontech Teleswitch 9001A Ontech Teleswitch 9003 Käyttöohjeet Tervetuloa! Onnittelut laitteen Ontech Teleswitch 9001A valinnasta. Toivomme, että sinulle on tästä tuotteesta paljon iloa ja hyötyä, että sen
LisätiedotAsko Ikävalko RAPORTTI 1(6) k , TP02S-D EVTEK
Asko Ikävalko RAPORTTI 1(6) k0201291, TP02S-D EVTEK 12.1.2004 Asko Kippo Automaatiotekniikka EVTEK AUTOMAATTIVAIHTEISTO Tiivistelmä Vaihteisto on auton tärkein osa moottorin ja korin rinnalla. Tässä raportissani
LisätiedotVoimanottojen ja moottorin kierrosluvun säätö. Tehtaalla asennettu varustelupaketti. Liitäntöjen sijainti erityyppisille voimanotoille
Ajoneuvoon voidaan tilata erilaisia sähköasennusten esivalmiuksia tai täysin tehdasasennettuja voimanottoja. Tässä on kuvattu, mitä nämä vaihtoehdot sisältävät, esim. johdinsarjoja, kytkimiä jne. Yksittäisessä
LisätiedotJäähdytysnesteen ulostulo ulkoiselle lämmitykselle
Moottorin jäähdytysnesteellä voidaan lämmittää ulkoisia elementtejä. Tällaisia ovat mm. umpikorit, nosturiohjaamot ja säilytyslaatikot. Lämpö otetaan sylinteriryhmän virtauksesta ja se palautetaan jäähdyttimen
LisätiedotLÄNNEN-MONITOIMIKONEEN TEKNOLOGISIA OMINAISUUKSIA
Vahvat ja taloudelliset moottorit Lännen-monitoimikoneet varustetaan taloudellisilla Agco Power 4-sylinterisellä dieselmoottorilla. Moottorit vääntävät vahvasti koko kierrosalueella. Kaikilla Lännen käyttämillä
LisätiedotDAIHATSU SIRION, M100
DAIHATSU SIRION, M100 JÄRJESTELMÄN KOMPONENTTIEN SIJAINTI auton nopeus diagnoosliitin paine kaasuläppä anturi ISC venttiili imuilman lämpötila puolat nokka-akselin polttoainepumppu polttoneste syötön katkasu
Lisätiedot
