Hegetest Wire Detector Pulssitesteri

Transkriptio

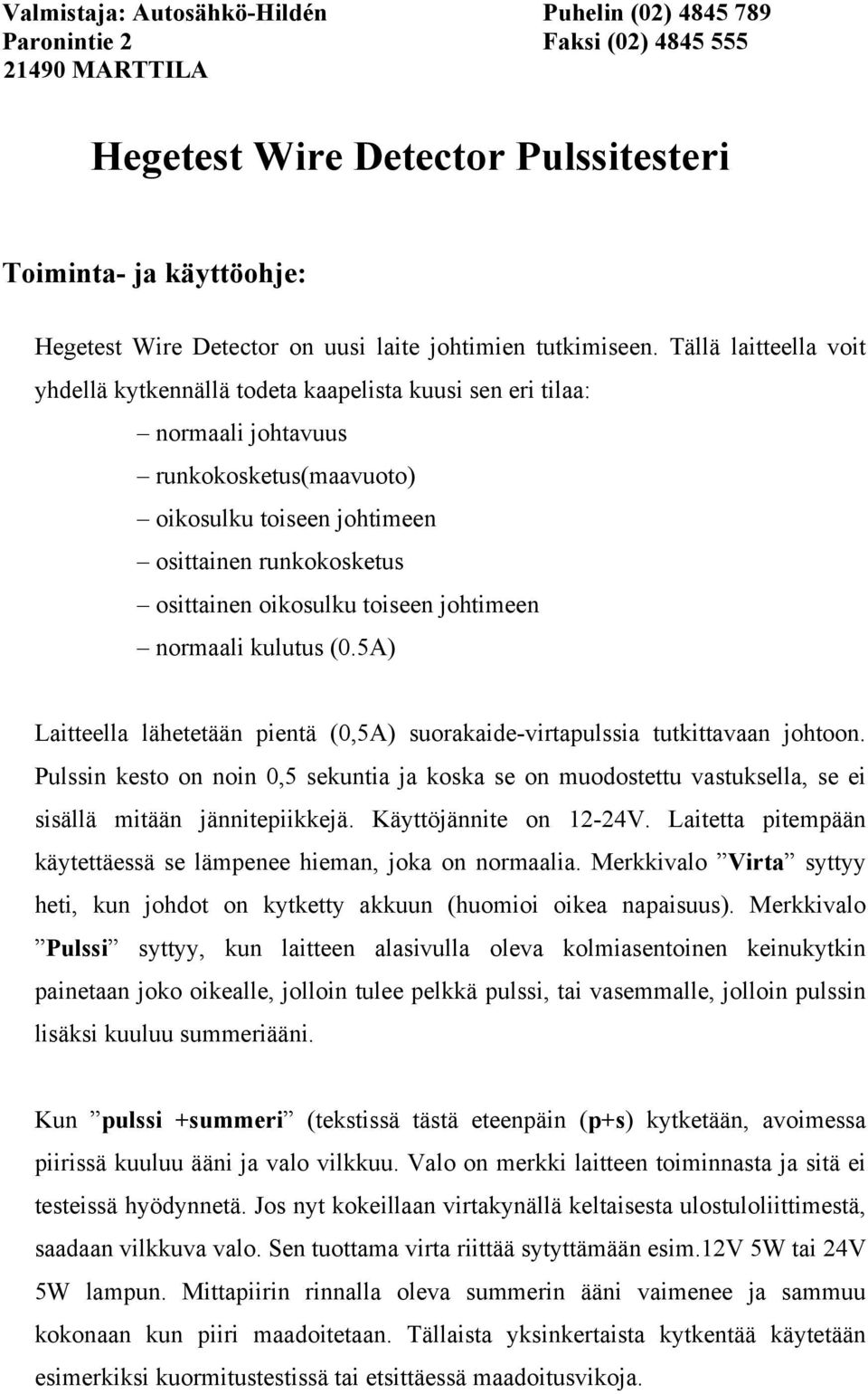

1 Hegetest Wire Detector Pulssitesteri Toiminta- ja käyttöohje: Hegetest Wire Detector on uusi laite johtimien tutkimiseen. Tällä laitteella voit yhdellä kytkennällä todeta kaapelista kuusi sen eri tilaa: normaali johtavuus runkokosketus(maavuoto) oikosulku toiseen johtimeen osittainen runkokosketus osittainen oikosulku toiseen johtimeen normaali kulutus (0.5A) Laitteella lähetetään pientä (0,5A) suorakaide-virtapulssia tutkittavaan johtoon. Pulssin kesto on noin 0,5 sekuntia ja koska se on muodostettu vastuksella, se ei sisällä mitään jännitepiikkejä. Käyttöjännite on 12-24V. Laitetta pitempään käytettäessä se lämpenee hieman, joka on normaalia. Merkkivalo Virta syttyy heti, kun johdot on kytketty akkuun (huomioi oikea napaisuus). Merkkivalo Pulssi syttyy, kun laitteen alasivulla oleva kolmiasentoinen keinukytkin painetaan joko oikealle, jolloin tulee pelkkä pulssi, tai vasemmalle, jolloin pulssin lisäksi kuuluu summeriääni. Kun pulssi +summeri (tekstissä tästä eteenpäin (p+s) kytketään, avoimessa piirissä kuuluu ääni ja valo vilkkuu. Valo on merkki laitteen toiminnasta ja sitä ei testeissä hyödynnetä. Jos nyt kokeillaan virtakynällä keltaisesta ulostuloliittimestä, saadaan vilkkuva valo. Sen tuottama virta riittää sytyttämään esim.12v 5W tai 24V 5W lampun. Mittapiirin rinnalla oleva summerin ääni vaimenee ja sammuu kokonaan kun piiri maadoitetaan. Tällaista yksinkertaista kytkentää käytetään esimerkiksi kuormitustestissä tai etsittäessä maadoitusvikoja.

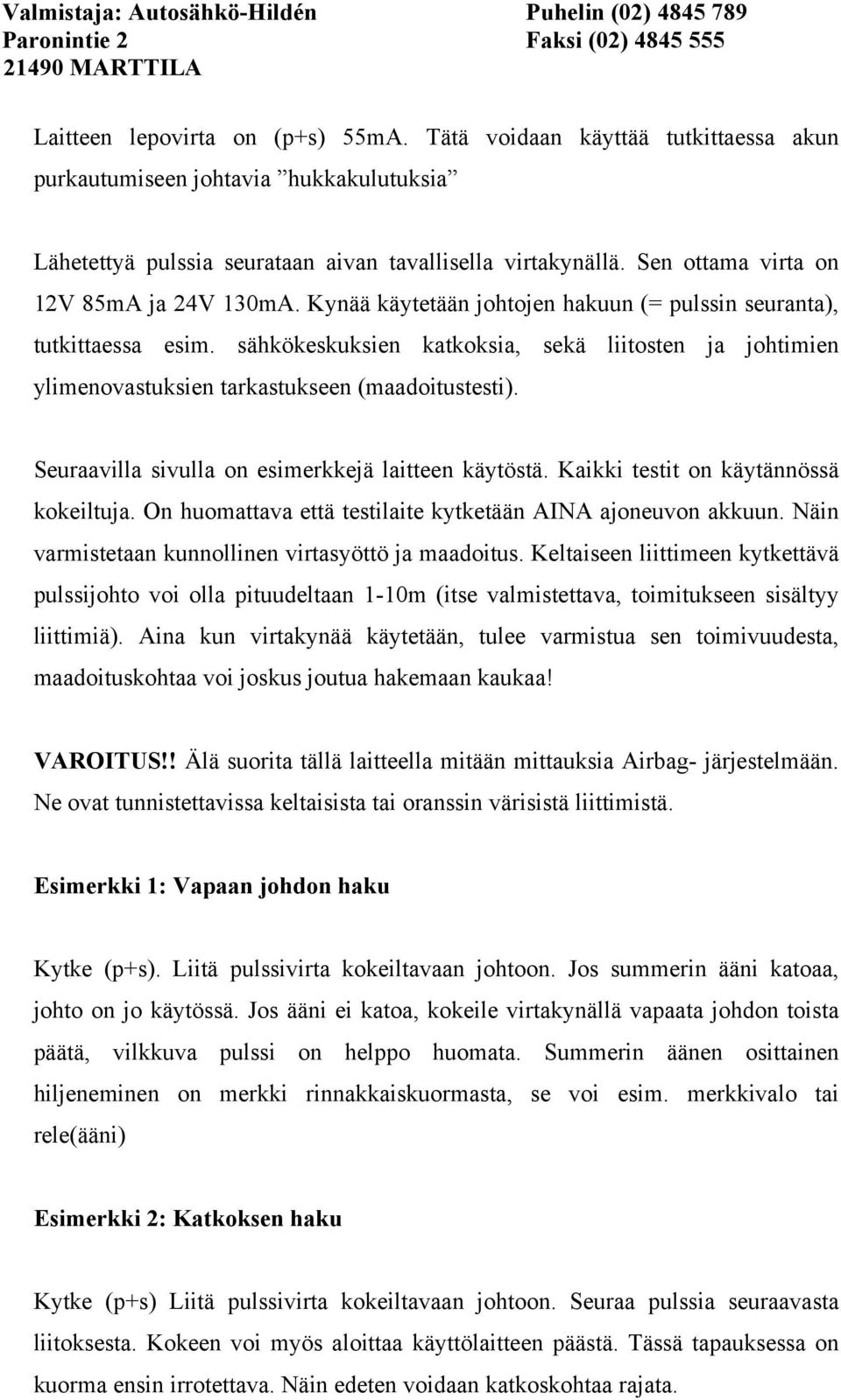

2 Laitteen lepovirta on (p+s) 55mA. Tätä voidaan käyttää tutkittaessa akun purkautumiseen johtavia hukkakulutuksia Lähetettyä pulssia seurataan aivan tavallisella virtakynällä. Sen ottama virta on 12V 85mA ja 24V 130mA. Kynää käytetään johtojen hakuun (= pulssin seuranta), tutkittaessa esim. sähkökeskuksien katkoksia, sekä liitosten ja johtimien ylimenovastuksien tarkastukseen (maadoitustesti). Seuraavilla sivulla on esimerkkejä laitteen käytöstä. Kaikki testit on käytännössä kokeiltuja. On huomattava että testilaite kytketään AINA ajoneuvon akkuun. Näin varmistetaan kunnollinen virtasyöttö ja maadoitus. Keltaiseen liittimeen kytkettävä pulssijohto voi olla pituudeltaan 1-10m (itse valmistettava, toimitukseen sisältyy liittimiä). Aina kun virtakynää käytetään, tulee varmistua sen toimivuudesta, maadoituskohtaa voi joskus joutua hakemaan kaukaa! VAROITUS!! Älä suorita tällä laitteella mitään mittauksia Airbag- järjestelmään. Ne ovat tunnistettavissa keltaisista tai oranssin värisistä liittimistä. Esimerkki 1: Vapaan johdon haku Kytke (p+s). Liitä pulssivirta kokeiltavaan johtoon. Jos summerin ääni katoaa, johto on jo käytössä. Jos ääni ei katoa, kokeile virtakynällä vapaata johdon toista päätä, vilkkuva pulssi on helppo huomata. Summerin äänen osittainen hiljeneminen on merkki rinnakkaiskuormasta, se voi esim. merkkivalo tai rele(ääni) Esimerkki 2: Katkoksen haku Kytke (p+s) Liitä pulssivirta kokeiltavaan johtoon. Seuraa pulssia seuraavasta liitoksesta. Kokeen voi myös aloittaa käyttölaitteen päästä. Tässä tapauksessa on kuorma ensin irrotettava. Näin edeten voidaan katkoskohtaa rajata.

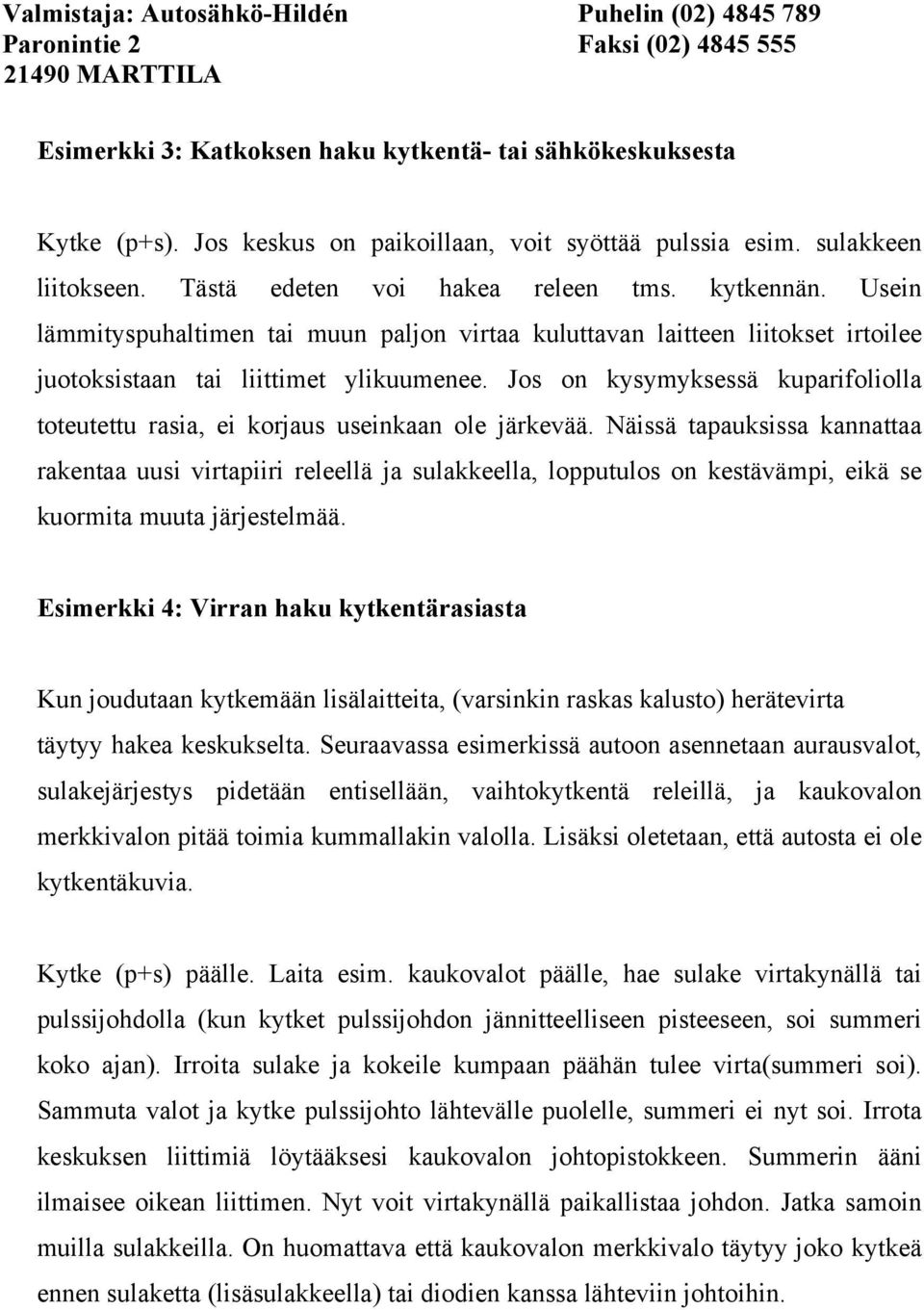

3 Esimerkki 3: Katkoksen haku kytkentä- tai sähkökeskuksesta Kytke (p+s). Jos keskus on paikoillaan, voit syöttää pulssia esim. sulakkeen liitokseen. Tästä edeten voi hakea releen tms. kytkennän. Usein lämmityspuhaltimen tai muun paljon virtaa kuluttavan laitteen liitokset irtoilee juotoksistaan tai liittimet ylikuumenee. Jos on kysymyksessä kuparifoliolla toteutettu rasia, ei korjaus useinkaan ole järkevää. Näissä tapauksissa kannattaa rakentaa uusi virtapiiri releellä ja sulakkeella, lopputulos on kestävämpi, eikä se kuormita muuta järjestelmää. Esimerkki 4: Virran haku kytkentärasiasta Kun joudutaan kytkemään lisälaitteita, (varsinkin raskas kalusto) herätevirta täytyy hakea keskukselta. Seuraavassa esimerkissä autoon asennetaan aurausvalot, sulakejärjestys pidetään entisellään, vaihtokytkentä releillä, ja kaukovalon merkkivalon pitää toimia kummallakin valolla. Lisäksi oletetaan, että autosta ei ole kytkentäkuvia. Kytke (p+s) päälle. Laita esim. kaukovalot päälle, hae sulake virtakynällä tai pulssijohdolla (kun kytket pulssijohdon jännitteelliseen pisteeseen, soi summeri koko ajan). Irroita sulake ja kokeile kumpaan päähän tulee virta(summeri soi). Sammuta valot ja kytke pulssijohto lähtevälle puolelle, summeri ei nyt soi. Irrota keskuksen liittimiä löytääksesi kaukovalon johtopistokkeen. Summerin ääni ilmaisee oikean liittimen. Nyt voit virtakynällä paikallistaa johdon. Jatka samoin muilla sulakkeilla. On huomattava että kaukovalon merkkivalo täytyy joko kytkeä ennen sulaketta (lisäsulakkeella) tai diodien kanssa lähteviin johtoihin.

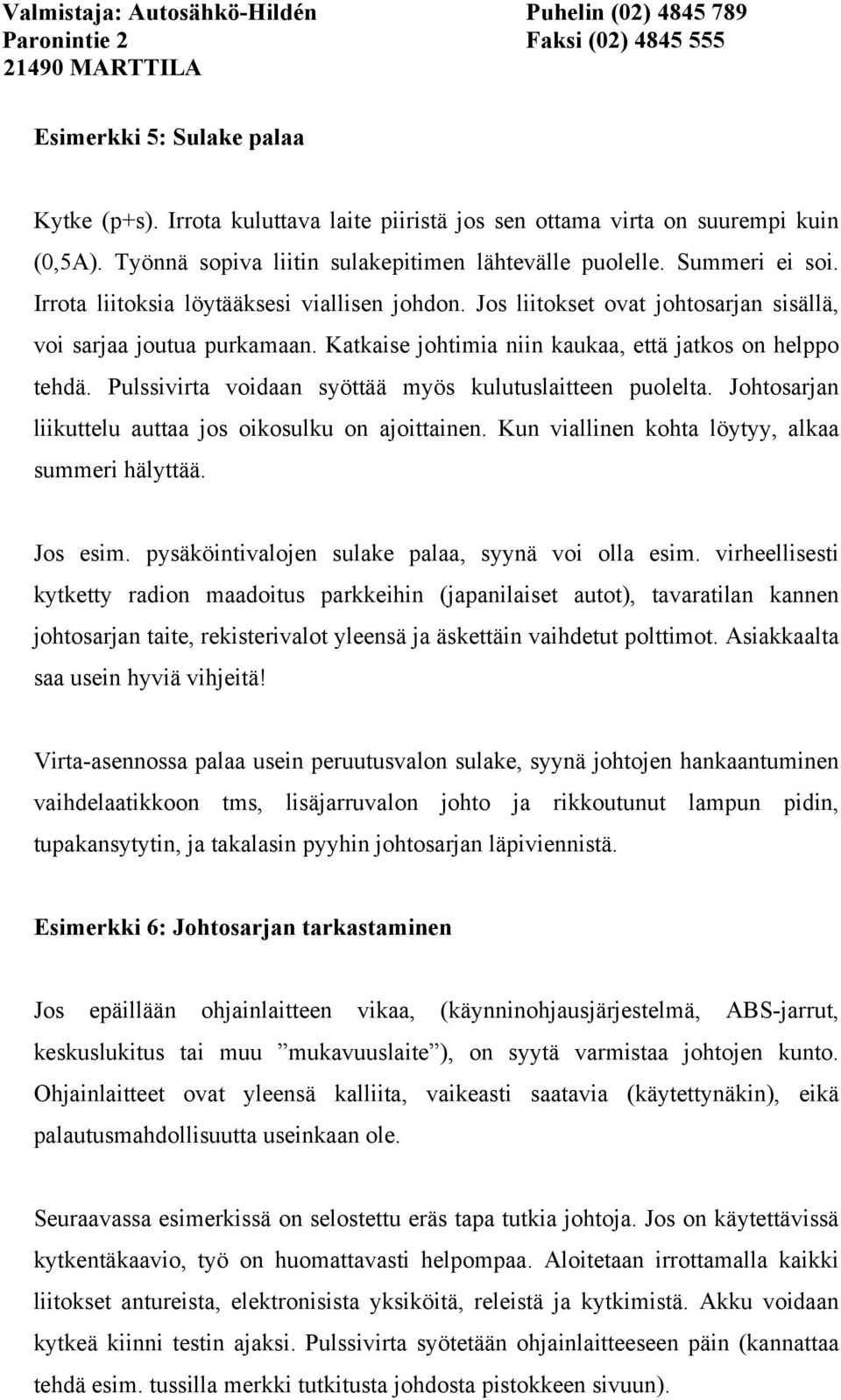

4 Esimerkki 5: Sulake palaa Kytke (p+s). Irrota kuluttava laite piiristä jos sen ottama virta on suurempi kuin (0,5A). Työnnä sopiva liitin sulakepitimen lähtevälle puolelle. Summeri ei soi. Irrota liitoksia löytääksesi viallisen johdon. Jos liitokset ovat johtosarjan sisällä, voi sarjaa joutua purkamaan. Katkaise johtimia niin kaukaa, että jatkos on helppo tehdä. Pulssivirta voidaan syöttää myös kulutuslaitteen puolelta. Johtosarjan liikuttelu auttaa jos oikosulku on ajoittainen. Kun viallinen kohta löytyy, alkaa summeri hälyttää. Jos esim. pysäköintivalojen sulake palaa, syynä voi olla esim. virheellisesti kytketty radion maadoitus parkkeihin (japanilaiset autot), tavaratilan kannen johtosarjan taite, rekisterivalot yleensä ja äskettäin vaihdetut polttimot. Asiakkaalta saa usein hyviä vihjeitä! Virta-asennossa palaa usein peruutusvalon sulake, syynä johtojen hankaantuminen vaihdelaatikkoon tms, lisäjarruvalon johto ja rikkoutunut lampun pidin, tupakansytytin, ja takalasin pyyhin johtosarjan läpiviennistä. Esimerkki 6: Johtosarjan tarkastaminen Jos epäillään ohjainlaitteen vikaa, (käynninohjausjärjestelmä, ABS-jarrut, keskuslukitus tai muu mukavuuslaite ), on syytä varmistaa johtojen kunto. Ohjainlaitteet ovat yleensä kalliita, vaikeasti saatavia (käytettynäkin), eikä palautusmahdollisuutta useinkaan ole. Seuraavassa esimerkissä on selostettu eräs tapa tutkia johtoja. Jos on käytettävissä kytkentäkaavio, työ on huomattavasti helpompaa. Aloitetaan irrottamalla kaikki liitokset antureista, elektronisista yksiköitä, releistä ja kytkimistä. Akku voidaan kytkeä kiinni testin ajaksi. Pulssivirta syötetään ohjainlaitteeseen päin (kannattaa tehdä esim. tussilla merkki tutkitusta johdosta pistokkeen sivuun).

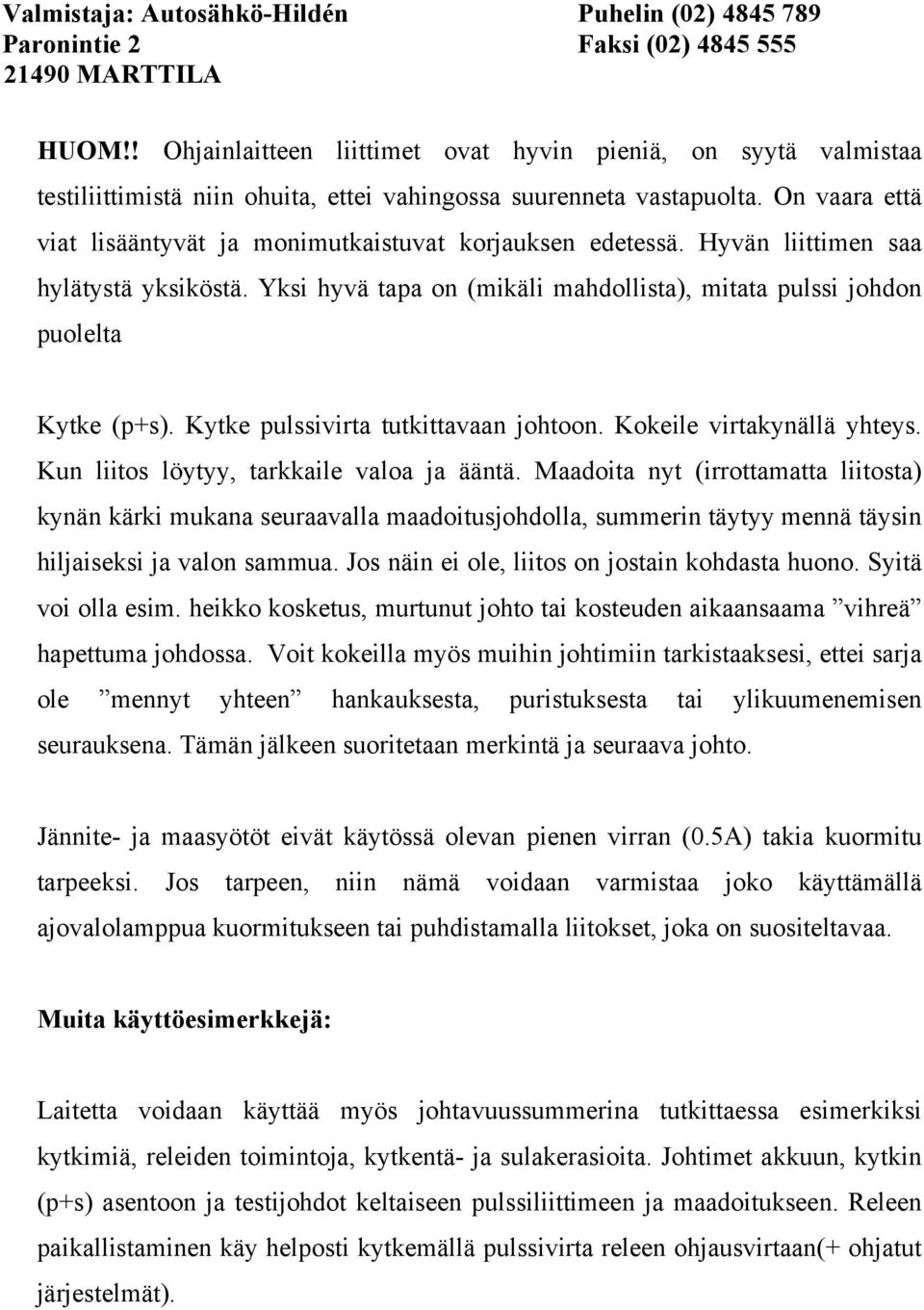

5 HUOM!! Ohjainlaitteen liittimet ovat hyvin pieniä, on syytä valmistaa testiliittimistä niin ohuita, ettei vahingossa suurenneta vastapuolta. On vaara että viat lisääntyvät ja monimutkaistuvat korjauksen edetessä. Hyvän liittimen saa hylätystä yksiköstä. Yksi hyvä tapa on (mikäli mahdollista), mitata pulssi johdon puolelta Kytke (p+s). Kytke pulssivirta tutkittavaan johtoon. Kokeile virtakynällä yhteys. Kun liitos löytyy, tarkkaile valoa ja ääntä. Maadoita nyt (irrottamatta liitosta) kynän kärki mukana seuraavalla maadoitusjohdolla, summerin täytyy mennä täysin hiljaiseksi ja valon sammua. Jos näin ei ole, liitos on jostain kohdasta huono. Syitä voi olla esim. heikko kosketus, murtunut johto tai kosteuden aikaansaama vihreä hapettuma johdossa. Voit kokeilla myös muihin johtimiin tarkistaaksesi, ettei sarja ole mennyt yhteen hankauksesta, puristuksesta tai ylikuumenemisen seurauksena. Tämän jälkeen suoritetaan merkintä ja seuraava johto. Jännite- ja maasyötöt eivät käytössä olevan pienen virran (0.5A) takia kuormitu tarpeeksi. Jos tarpeen, niin nämä voidaan varmistaa joko käyttämällä ajovalolamppua kuormitukseen tai puhdistamalla liitokset, joka on suositeltavaa. Muita käyttöesimerkkejä: Laitetta voidaan käyttää myös johtavuussummerina tutkittaessa esimerkiksi kytkimiä, releiden toimintoja, kytkentä- ja sulakerasioita. Johtimet akkuun, kytkin (p+s) asentoon ja testijohdot keltaiseen pulssiliittimeen ja maadoitukseen. Releen paikallistaminen käy helposti kytkemällä pulssivirta releen ohjausvirtaan(+ ohjatut järjestelmät).

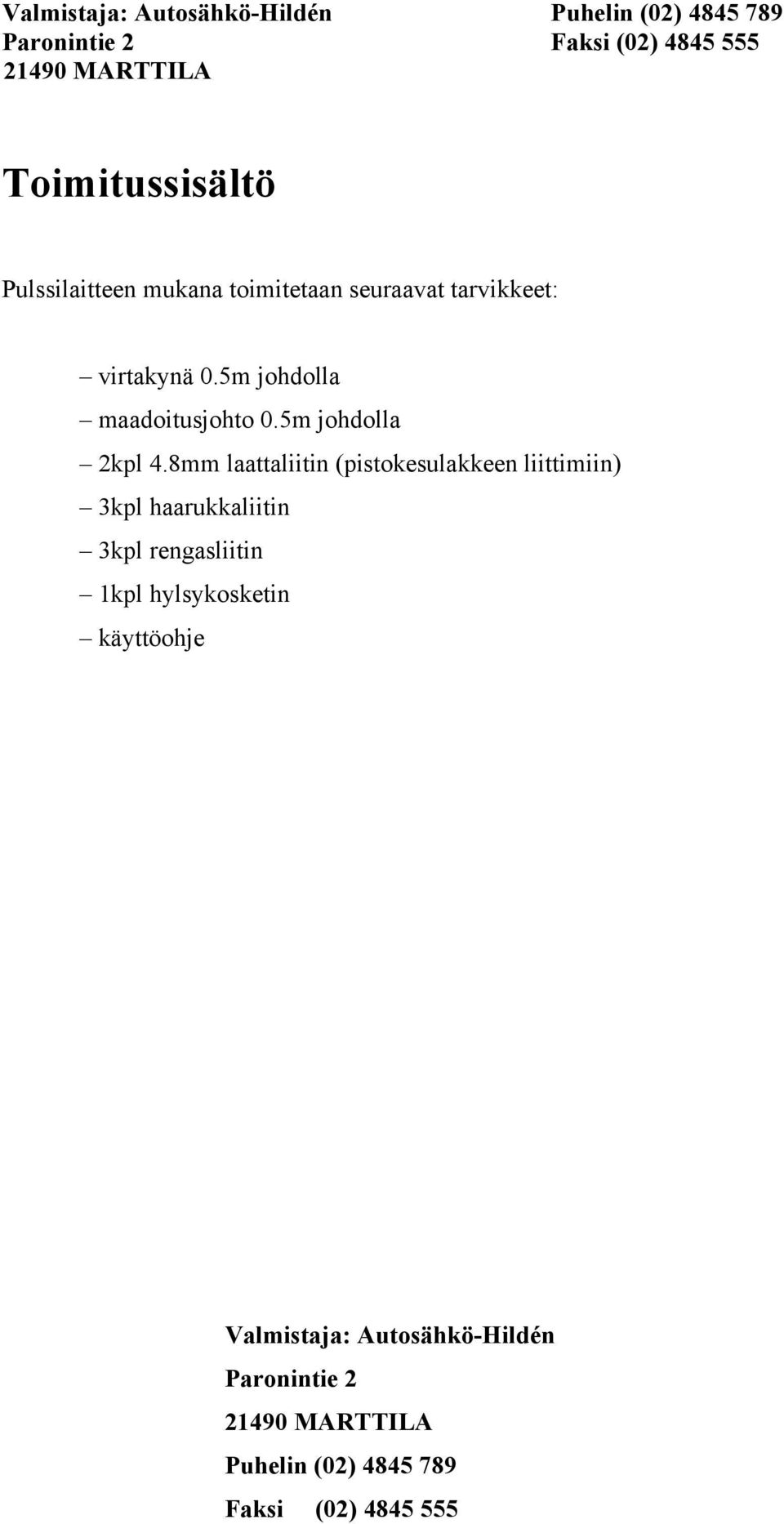

6 Toimitussisältö Pulssilaitteen mukana toimitetaan seuraavat tarvikkeet: virtakynä 0.5m johdolla maadoitusjohto 0.5m johdolla 2kpl 4.8mm laattaliitin (pistokesulakkeen liittimiin) 3kpl haarukkaliitin 3kpl rengasliitin 1kpl hylsykosketin käyttöohje Valmistaja: Autosähkö-Hildén Paronintie 2 Puhelin (02) Faksi (02)
